Den här artikeln beskriver hur man laddar upp, hanterar och visar "Point Clouds" som laddats upp till Dalux.
Punktmoln är ett dataset med punkter som innehåller geometriska koordinater, färgschema och ljus. De genereras vanligtvis av LIDAR-skannrar som skannar ett område och samlar in datapunkterna. Därefter omvandlas datapunkterna till 3D-bilder i form av ett punktmoln.
Punktmoln i Dalux kan användas på flera sätt. Den vanligaste användningen är att följa byggprocessen för kvalitetskontroll eller som byggda jämförelser.
Teknisk information
Rekommenderat filformat för optimal användning är i de flesta fall .laz, men andra filformat fungerar också bra med Dalux. Vi rekommenderar att om möjligt följa de föredragna filformaten nedan från vänster till höger.
.laz .las
.e57
.ply
.pts
.xyz
Max filstorlek är 8GB.
.pts- och .xyz-filer varierar i sin specifikation så den korrekta tolkningen kan inte garanteras. Om detta är den enda tillgängliga filtypen kan en tjänst som Pointzip användas för att konvertera filer till .laz.
Dalux stödjer inte .rcp filer.
Hur man konfigurerar punktmoln
Användarrättigheter
Projektadministratörer, projekteringsledare och användargrupper med 'Redigera' rättigheter för Platser kan hantera punktmoln.

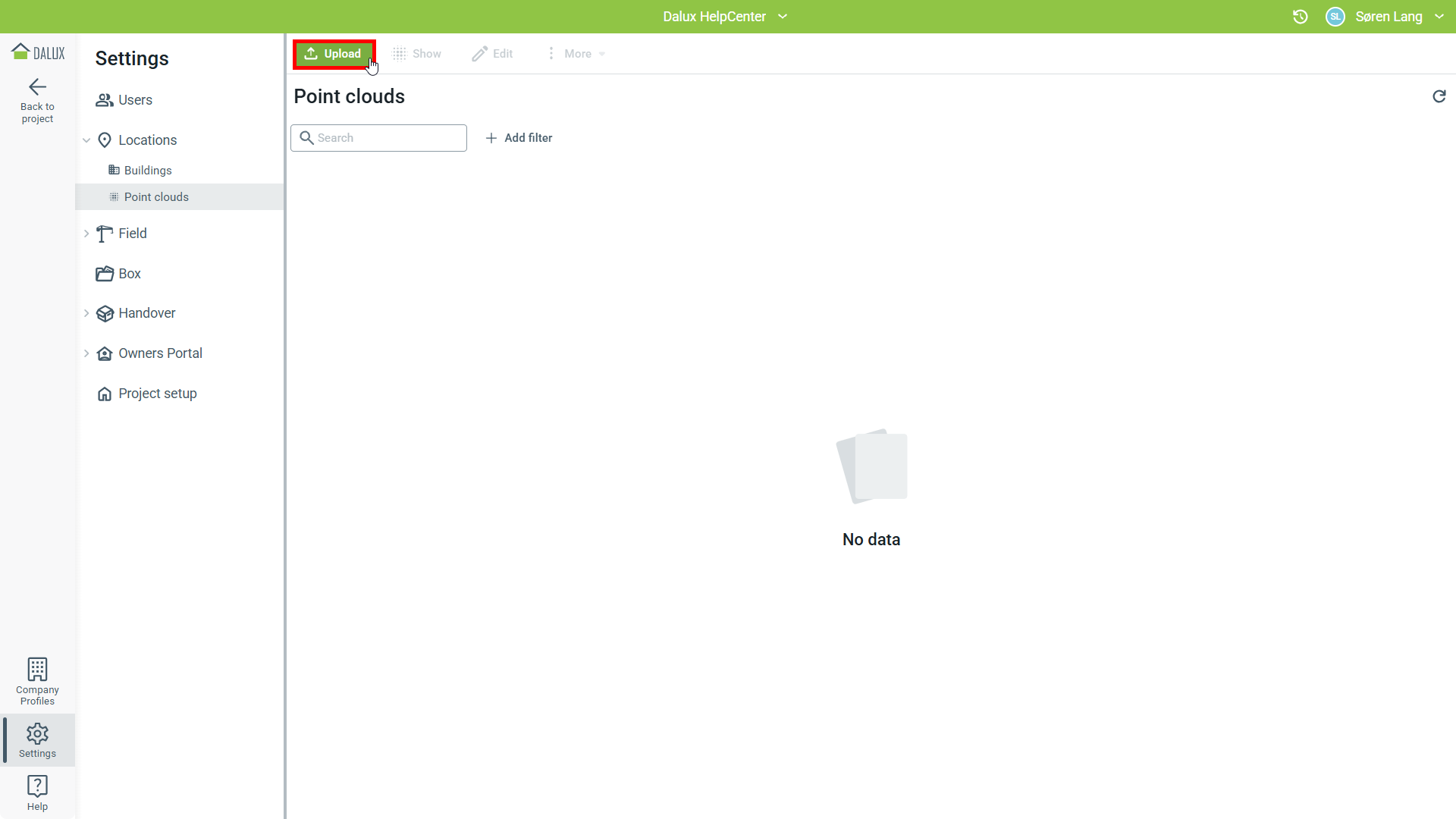

För att ladda upp punktmoln, gå till Inställningar
Platser
Punktmoln
Ladda upp.

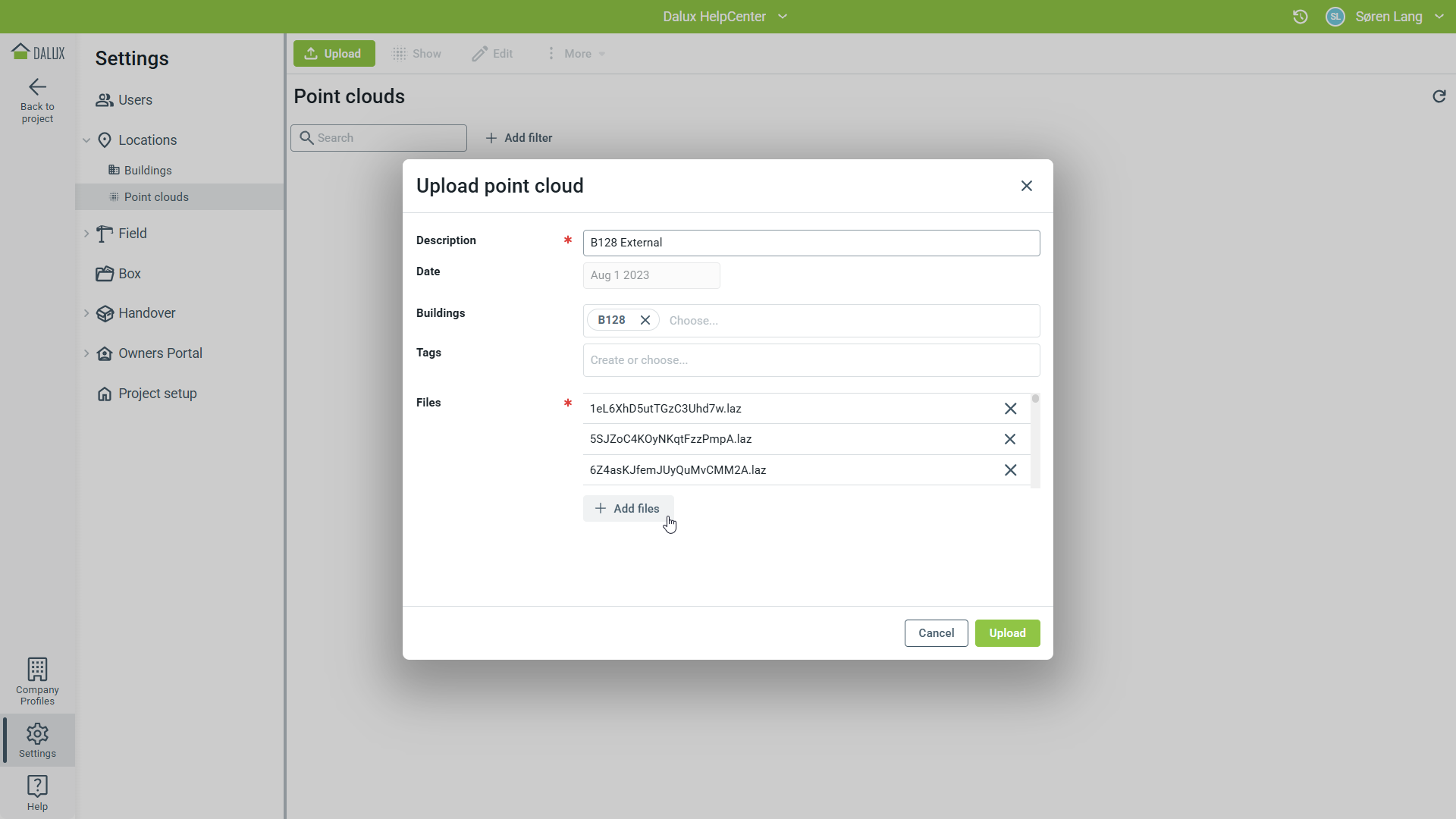

Lägg till en beskrivning och välj vilken byggnad punktmolnet är associerat med.
Du kan lägga till egna taggar för att hjälpa dig att filtrera och sortera punktmoln senare. Taggen kommer också att visas i Platser.
En eller flera punktmolnsfiler kan laddas upp samtidigt. När punktmolnen är uppladdade kommer Dalux att bearbeta filerna innan de kan användas.
Individuella filer kan läggas till eller tas bort från punktmolnet genom att välja punktmolnet och klicka på Redigera.
Hela punktmolnet kan raderas genom att markera det, klicka på Mer och sedan
Ta bort punktmoln.
Om du har punktmoln från olika datum, skapa ett nytt punktmoln och följ samma process.

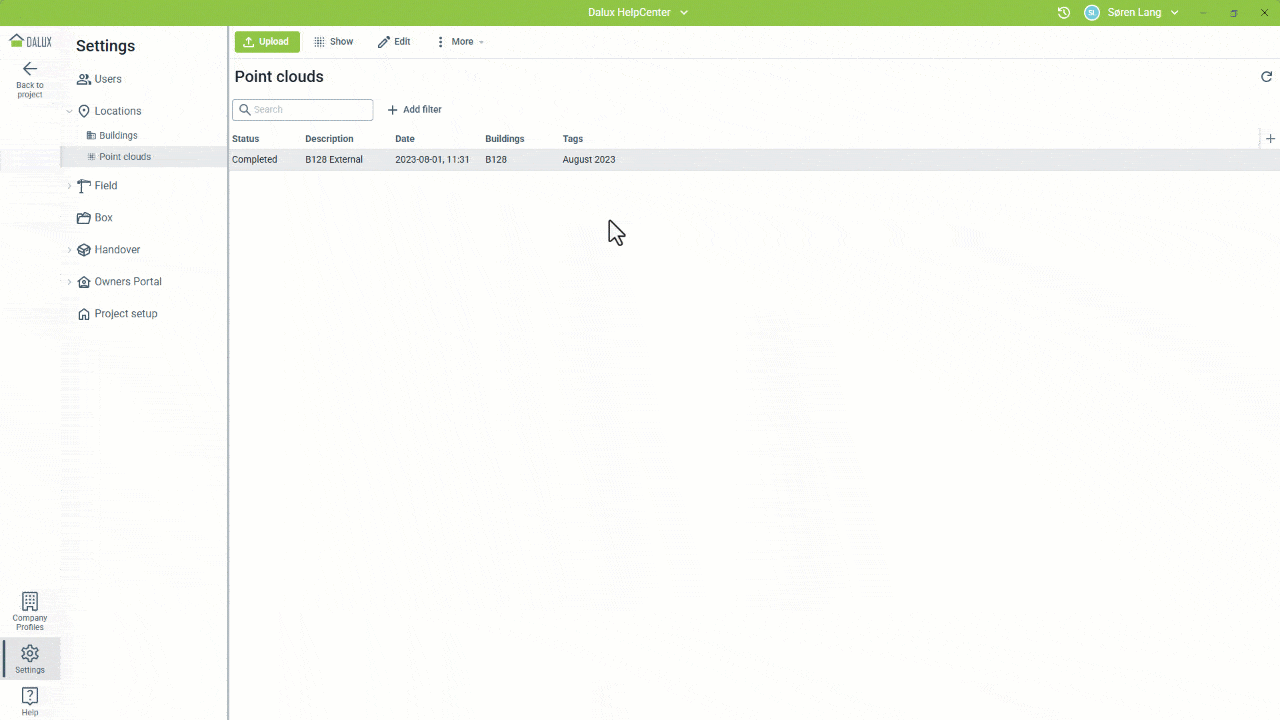

När punktmolnet har laddats upp och bearbetats kan det visas genom att klicka på punktmolnet i listvyn och sedan klicka på Visa i toppmenyn.
Teknisk information
Hur man laddar ner punktmoln från Dalux
Om du vill ladda ner data för punktmoln från Dalux går du till:
Inställningar
Platser
Punktmoln
Välj ett punktmoln från listvyn
Redigera.

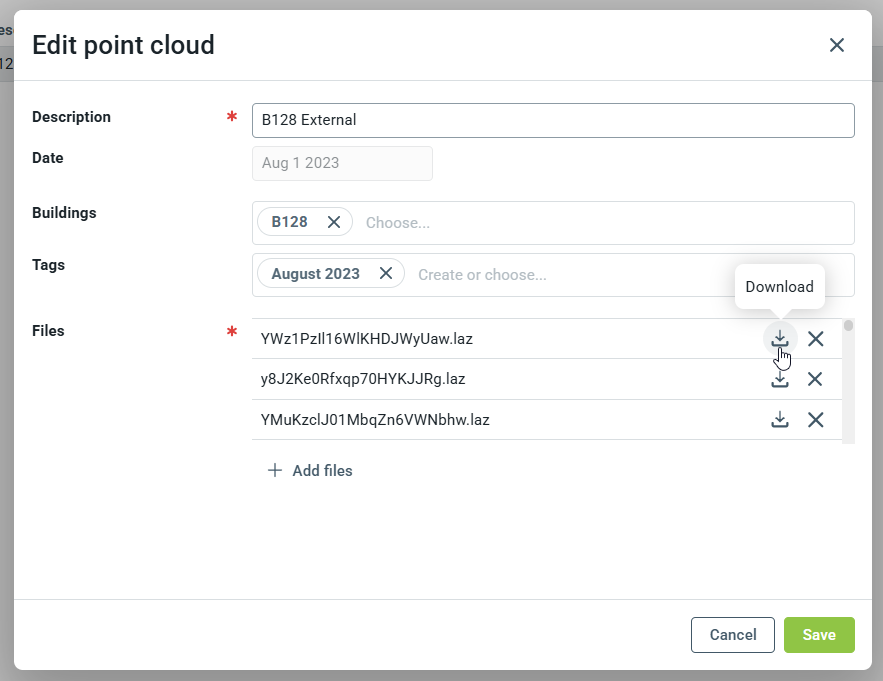

Detta öppnar punktmolnet och varje fil kan laddas ner genom att klicka på -ikonen.
Hur man använder punktmoln med Platser
Om punktmolnen och en 3D-modell överensstämmer kan punktmolnet visas tillsammans med 3D-modellen. Punktmoln kan visas från Platser.
Gå till Platser och välj byggnaden som är kopplad till punktmolnet.
Punktmoln nås från 3D. Klicka på 3D

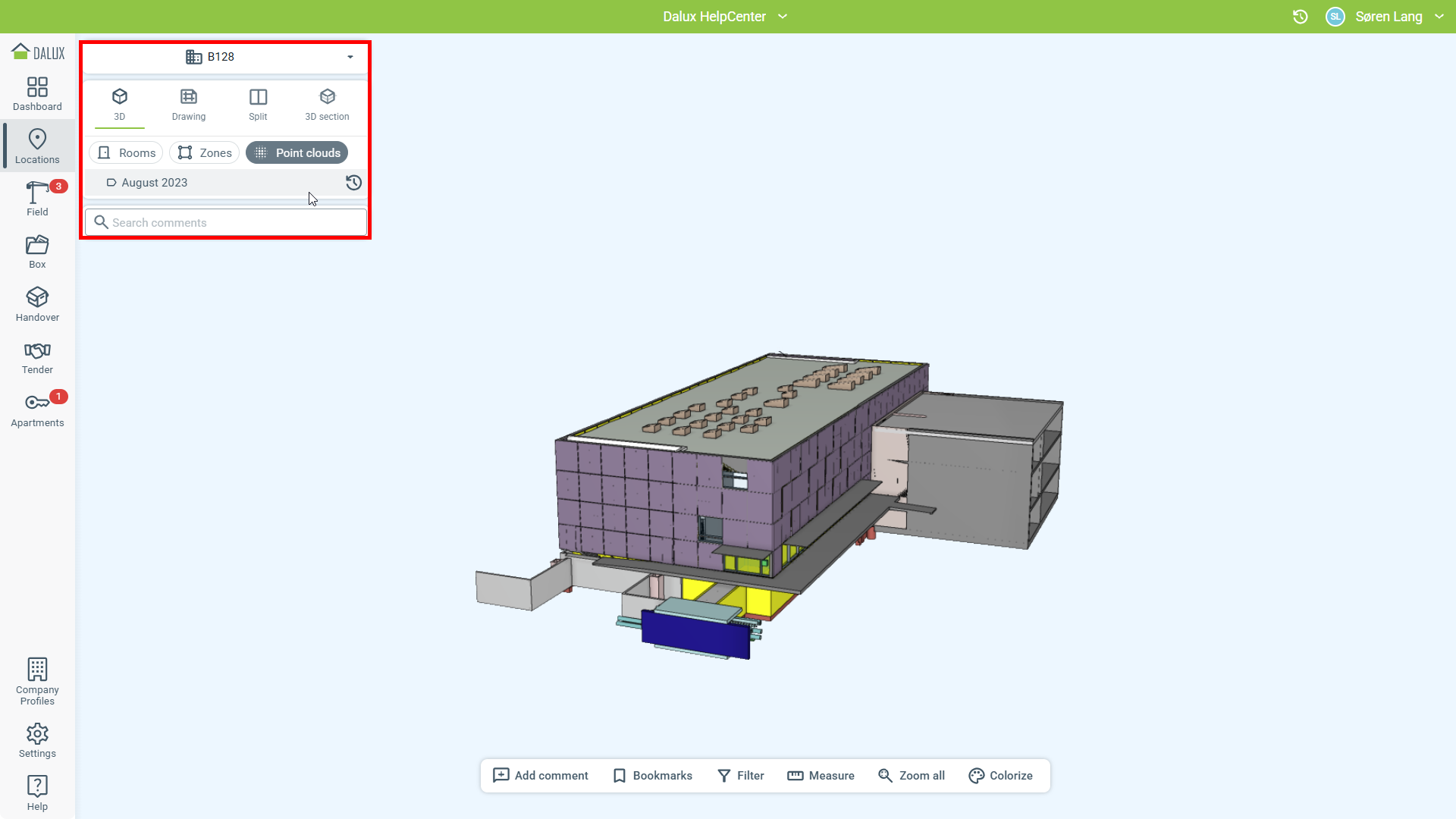

Punktmoln. Du kan sedan välja vilket punktmoln du vill visa.

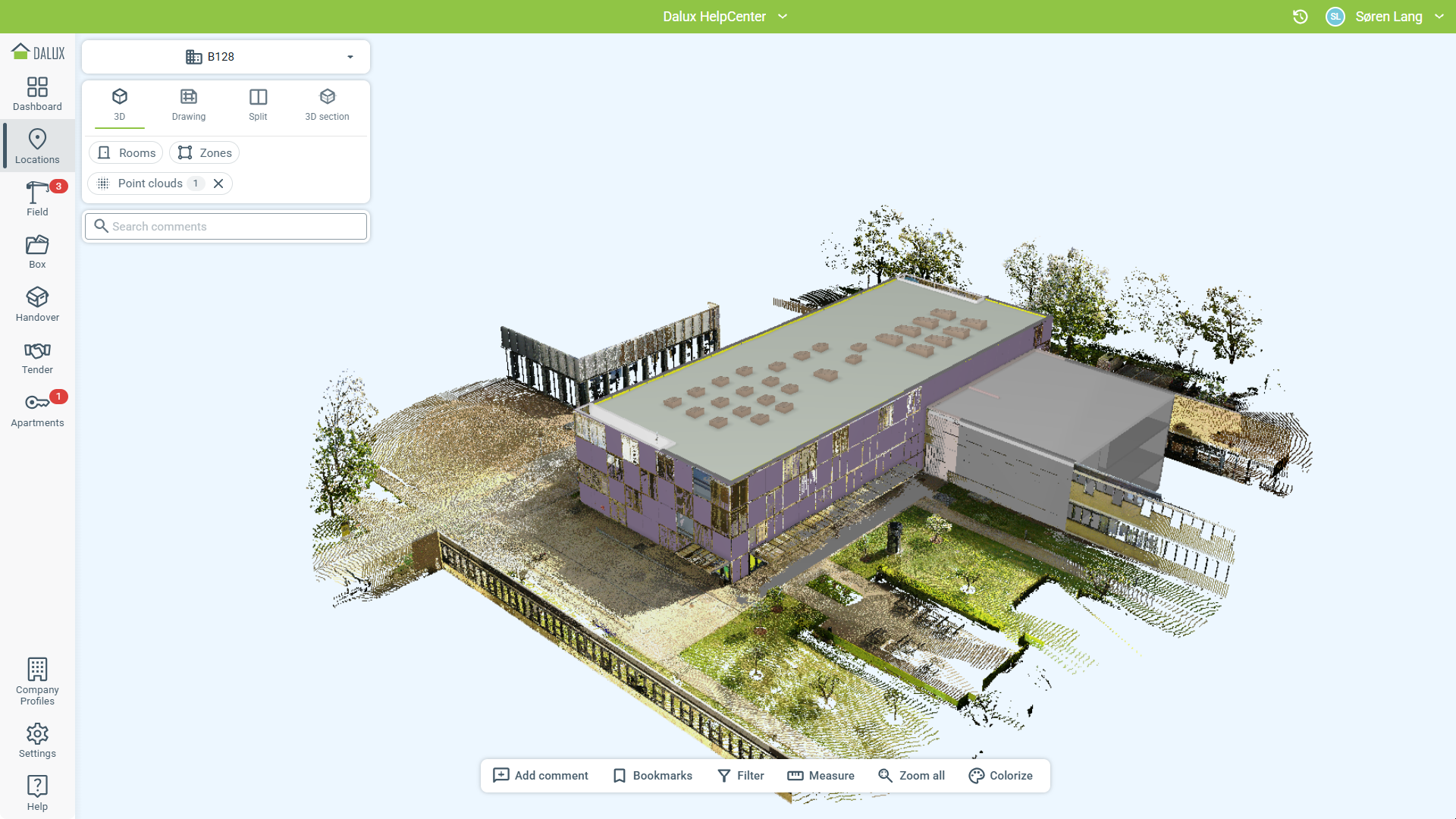

Punktmolnet visas tillsammans med 3D-modellen, och navigering i 3D fungerar som den normalt gör i Dalux.

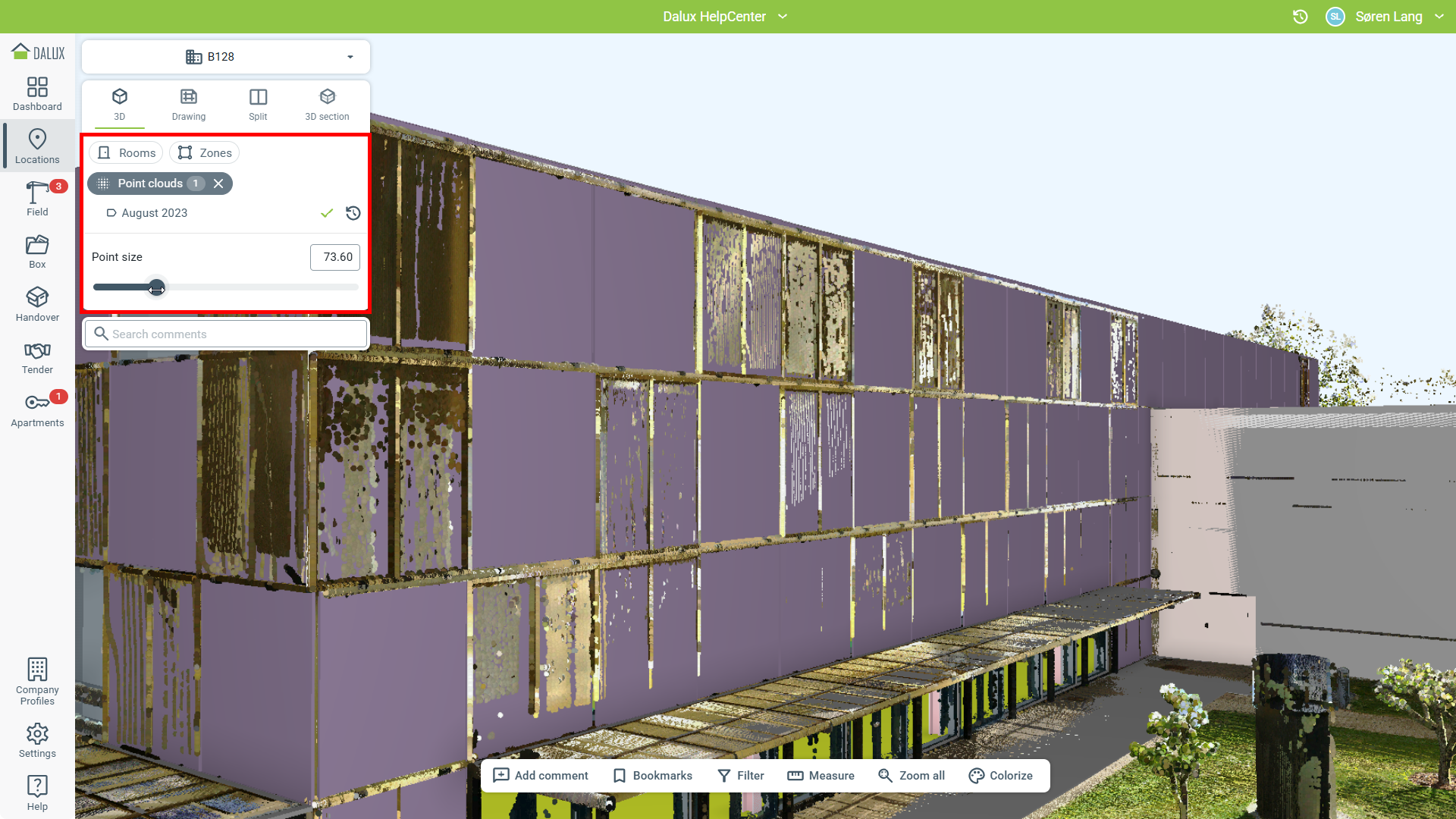

När du använder webbläsarversionen av Dalux finns alternativet att ändra storleken på punkterna med hjälp av reglaget 'Point Size'. Minska detaljnivån genom att ställa in ett högre värde för att förbättra hastigheten på visningen. För en högre detaljnivå, ställ in punktstorleken på en lägre nivå.
Jämför punktmoln med modellen
I Field Pro och InfraField Pro kan du jämföra ditt punktmoln med din modell. Dalux markerar punkter som skiljer sig från din modell med ett visst avstånd. Aktivera 'Jämför med 3D' i menyn Platser och ställ in tröskelvärdet till önskat avstånd. Dalux använder färgkodning för att indikera punkter över eller under tröskelvärdet.
