Hur man laddar upp Revit-modeller till FM

Observera att den här videon endast gäller Dalux FM och pluginversion 6.2.0 eller senare.

Se denna artikel för att importera Revit-modeller till Dalux Build: Hur man laddar upp 3D-modeller och ritningar med Revit-pluginen

Revit-tillägget är ett tillägg utvecklat av Dalux som integreras i Revit och stöder en rad funktioner som att ladda upp modeller och ritningar, skapa kommentarer (Dalux Box) och integrera med funktionen Modellvalidering (Dalux Box).

Denna artikel förklarar hur du kan använda Revit-tillägget för att ladda upp modeller direkt från Revit till din Dalux FM-instans.

WARNING

Att byta projektsmall kommer att ändra Revit-filens unika ID, vilket förhindrar uppdateringar av befintliga Revit-filer.
Dessutom kommer alla assets med tilldelade BIM-instanser att förlora sin koppling till de motsvarande BIM-objekten.

Ladda upp avser de åtgärder som utförs i Dalux-pluginen för att skicka data till Dalux FM.

Import avser de åtgärder som utförs i Dalux FM efter en lyckad uppladdning, som används för att uppdatera Platsernas data.

Läs denna artikel för att lära dig hur du gör det: Hur du importerar din BIM-modell och ritningar

För att lära dig hur du installerar pluginen och använder dess andra funktioner, läs Hur du ställer in Revit-pluginen.

Uppmärksamhet

Detta tillägg fungerar endast med fullständiga versioner av Revit. Kontrollera att din Revit-version är kompatibel med pluginversionen. Att uppdatera Revit kan orsaka problem om plugin- och Revit-versionerna inte matchar.

Innan du försöker ladda upp en modell med Revit-pluginen, se till att ditt projekts koordinater är korrekt inställda för uppladdning. Denna artikel (Revit Survey Point) kan hjälpa dig om du är osäker eller har synkroniseringsproblem.

Video

Denna video visar hela processen, från uppladdning till import.

Hur du laddar upp din BIM-modell och ritningsfiler

Användarrättigheter

Du måste ha en användarroll med behörighet att redigera BIM och ritningar under Platser på den relevanta Dalux FM-instansen för att kunna ladda upp dokument från Revit. Om du inte kan göra detta, kontakta din Dalux FM-administratör.

För att ladda upp din modell från Revit till Dalux, öppna Revit och se till att du är inloggad i ditt Dalux-konto i pluginen.

Välj instans och byggnad

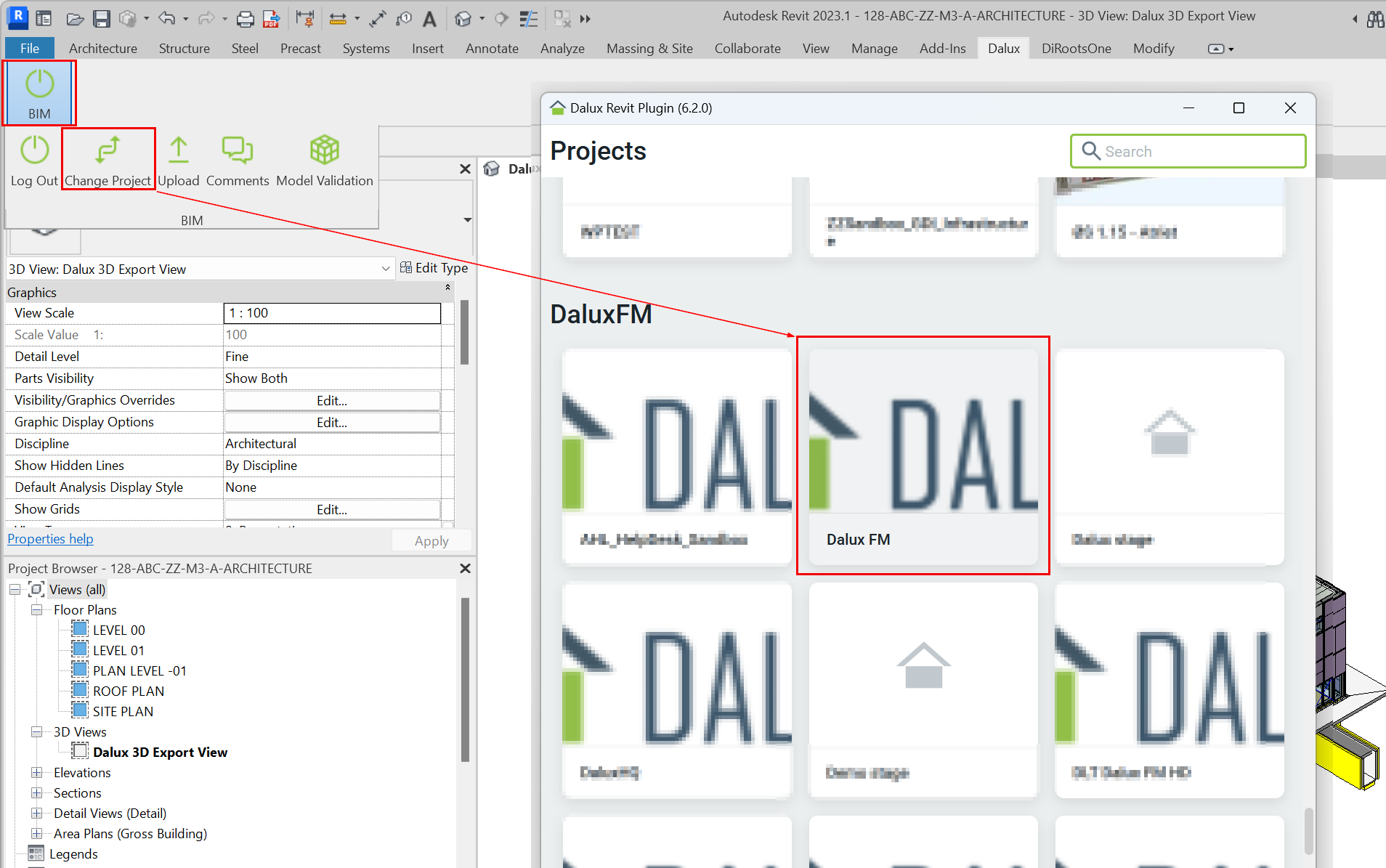

Välj eller ändra projektet genom att klicka på "Ändra projekt" och välja en instans från listan.

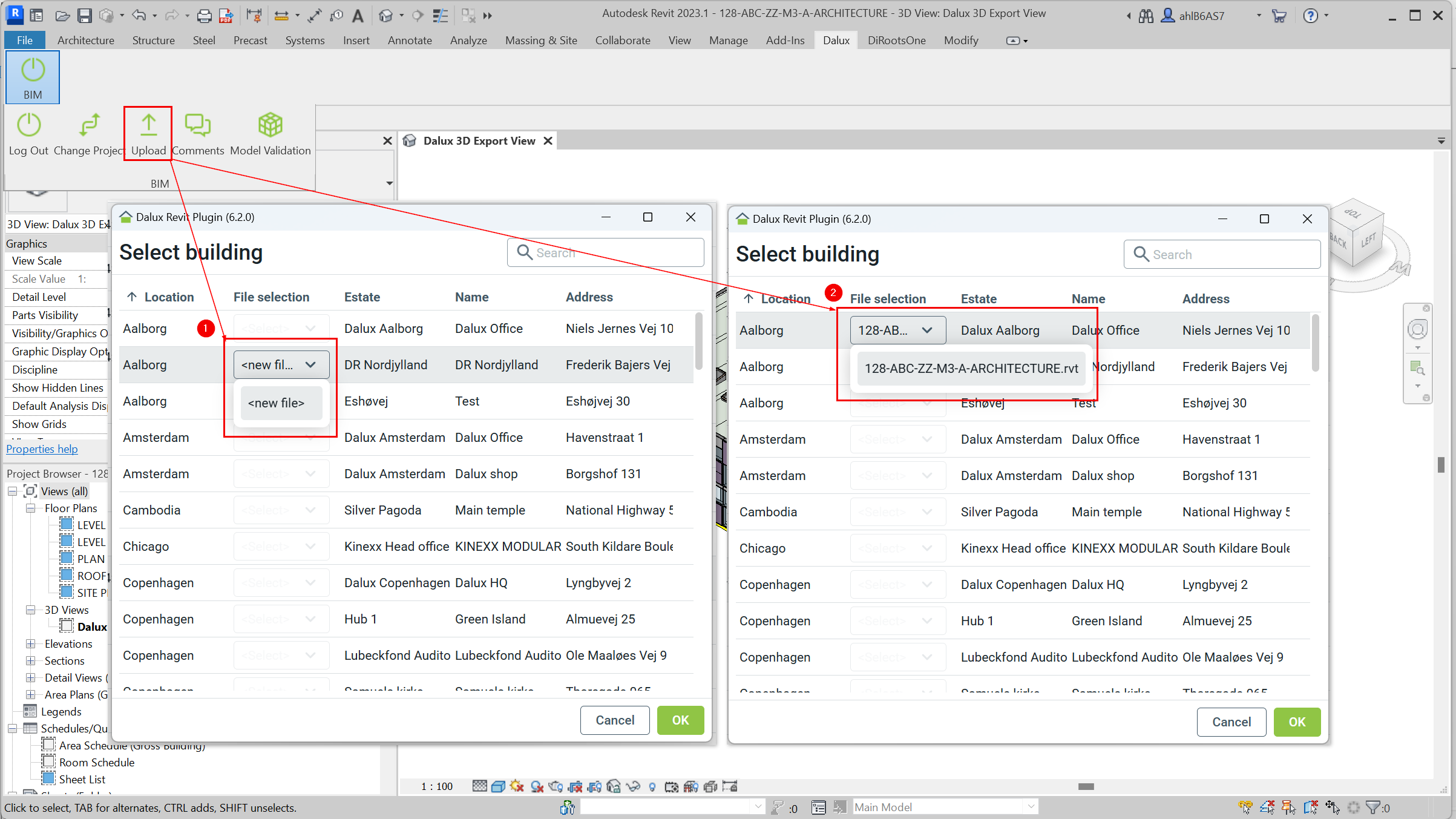

Klicka på "Ladda upp" och välj den byggnad och den fil som du vill ladda upp din modell till.

Om det är första gången du laddar upp denna modell, välj "ny fil i fältet Fil. (1)

Om du tidigare har laddat upp denna modell, välj den fil du vill uppdatera. (2)

Viktigt!

Se till att den byggnad där du vill ladda upp din Revit-fil redan finns på Dalux FM-instansen, eftersom du inte kan skapa nya byggnader via tillägget.

Ladda upp filer

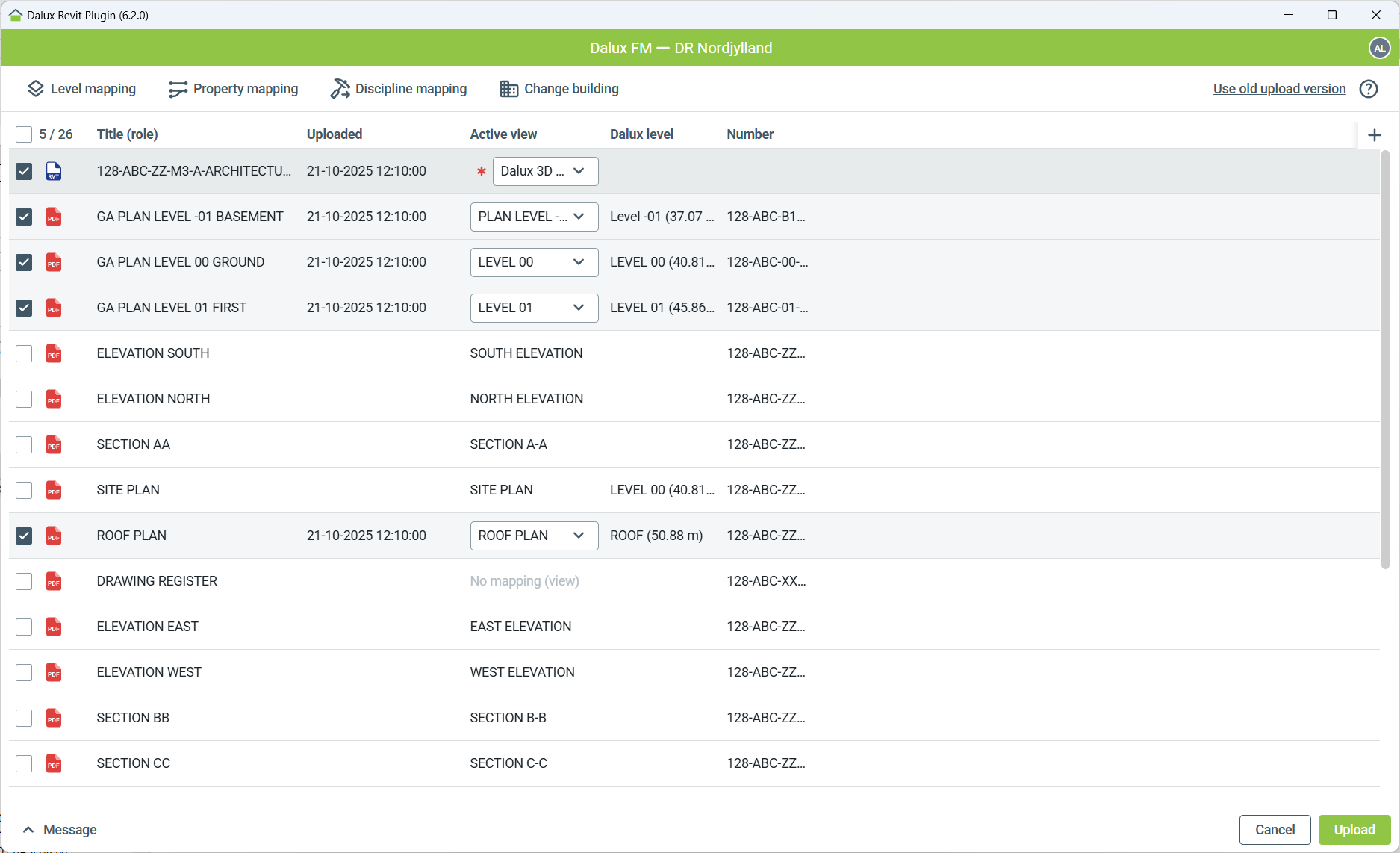

Från huvudsidan för uppladdning kan du välja de filer du vill ladda upp och se metadata som är kopplad till dem.

Klicka på -ikonen uppe i högra hörnet för att lägga till fler kolumner i vyn.

Observera

Om du laddar upp för första gången bör du först gå igenom Nivåkartläggning, Egenskapskartläggning, och Ämnesområdeskartläggning först (se nedan). Dessa inställningar sparas för framtida uppladdningar.

Titel: Detta är filens namn som det kommer att visas med under Platser.
Ändra det under Egenskapskartläggning.

Uppladdad: Datum för senaste uppladdning av denna fil.

Aktiv vy: Välj den vy som bestämmer vilken nivå de ska mappas till.
Välj "Ingen kartläggning" om du inte vill att ritningen/arket ska associeras med en nivå.
För 3D-modeller se Aktiv vy (3D) nedan.

Dalux-nivå: Den nivå till vilken ritningen kommer att mappas enligt den aktiva vyn.

Nummer: Arknummer för ritningen (redigerbart endast i Revit).

Ämnesområde: Ritningsdisciplin; ange värdet manuellt eller mappa det under Ämnesområdeskartläggning

Välj filerna genom att markera rutorna, och raden markeras.

En orange asterisk anger ett obligatoriskt fält; du måste välja något för att kunna ladda upp det.

Tips och tricks

Du kan göra flera val genom att hålla ner Ctrl eller Shift medan du väljer flera rader.

Ritningsark

Ett ritningsark består av en vy tillsammans med ytterligare element såsom förklaringar, text och anteckningar.
När du laddar upp ett ritningsark till Dalux FM och skapar assets på det, länkas deras positioner till vyens placering på arket.

Viktigt!

Om du senare uppdaterar arket i Revit och flyttar vyn — även utan att ta bort den — kommer detta att få alla relaterade assets och arbetsorder i Dalux FM att flytta sig i enlighet med detta. Detta sker eftersom Dalux FM spårar deras plats baserat på vyens position på arket. Så justeringar gjorda i Revit av layout- eller visuella skäl kan oavsiktligt flytta assets i FM.

Ritningsark kommer att laddas upp som PDF-filer.

Vy

En vy placeras alltid enligt dess källa och kan inte flyttas.
Planritningsvyer kommer att tilldelas den nivå där de skapades, medan snitt och höjder inte är kopplade till någon nivå.

Vyer kommer att laddas upp som DWG-filer.

Modellfiler

Modeller beter sig på samma sätt som ritningar. Det finns dock två huvudsakliga skillnader.

Exportera rum

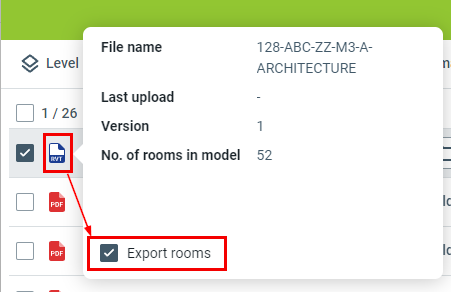

Hovra över modellikonen och välj om du vill inkludera rummen i uppladdningen eller inte.

Aktiv vy (3D)

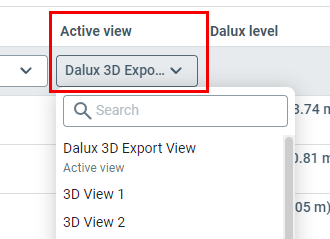

Välj den 3D-vy du vill använda för uppladdningen. Detaljnivån (fin rekommenderas) och endast synliga objekt i denna vy kommer att laddas upp.

Nivåkartläggning

WARNING

Om nivåer redan har skapats i din Dalux FM-instans måste du avstå från att skapa nivåer från dina ark under uppladdningen till Dalux!

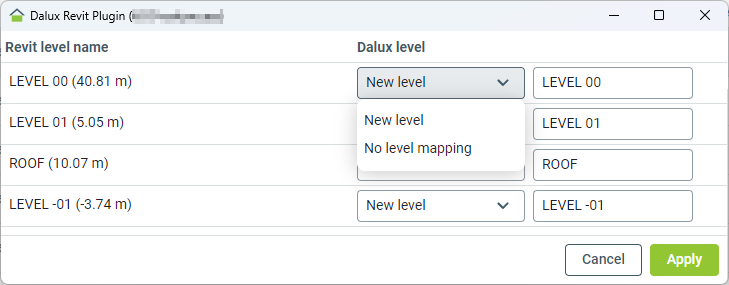

Nivåkartläggningen visar nivåerna från modellen och låter dig mappa varje nivå till en Dalux-nivå och tilldela ett namn.

Du kan:

Välj befintliga nivåer om de redan har skapats i Dalux.
Skapa en ny baserad på en nivå från modellen.
Välj 'Ingen nivåkartläggning', och nivån kommer inte att laddas upp.

Tips och trix

Laddar upp Revit med förskjutna nivåer och rum – Om din byggnad har förskjutna nivåer (till exempel en bottenvåning som består av tre nivåer med olika höjder), behöver du importera alla nivåer som innehåller rum till Dalux. Detta säkerställer att rummen kan slås ihop med rätt nivåer. Annars kommer rummen att koppla till närmaste nivå, vilket kanske inte är korrekt.

Egenskapskartläggning

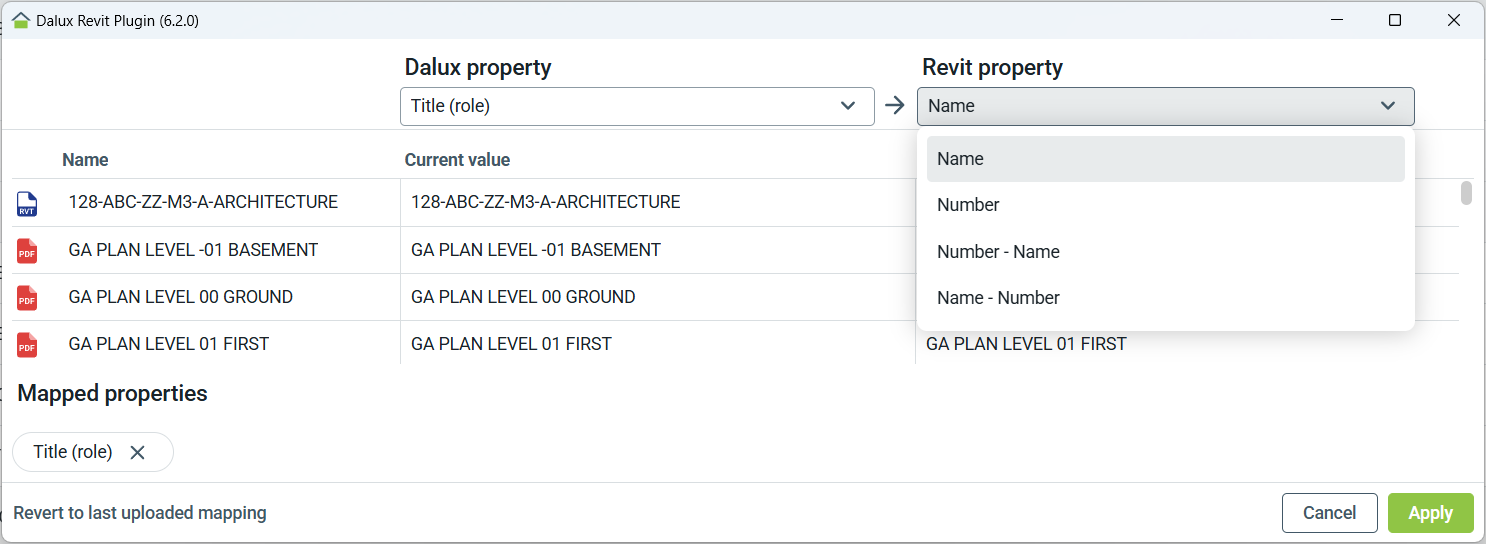

Egenskapskartläggning låter dig ange filnamnet och mappa Dalux-metadata till en Revit-egenskap.

Namn: Detta listar ritningarna efter arknamn eller vynamn.

Dalux-egenskap (dokumentegenskap): Detta gör att du kan välja Dalux-metadatafältet 'Titel', som definierar filnamnet i Dalux.

Revit-egenskap: Detta låter dig välja arkegenskaper från Revit-modellen. Det listar det nya värde som kommer att användas för Dalux-egenskapen efter att du klickat på 'Tillämpa'.

Efter att du klickat på 'Tillämpa' och laddat upp filerna till Dalux kommer denna inställning att sparas och återanvändas nästa gång du laddar upp.
Du kan enkelt återställa den tidigare kartläggningen som användes vid senaste uppladdningen genom att klicka på "Återställ till senast uppladdade kartläggning" i nedre vänstra hörnet.

Tips och trix

Titel är namnet som visas under Platser, så håll det kort och koncist.

Om du vill lägga till två Revit-egenskaper till en Dalux-egenskap måste du kombinera dem till en ny Revit-egenskap och sedan tilldela denna nya Revit-egenskap till en Dalux-egenskap.

Ämnesområdeskartläggning

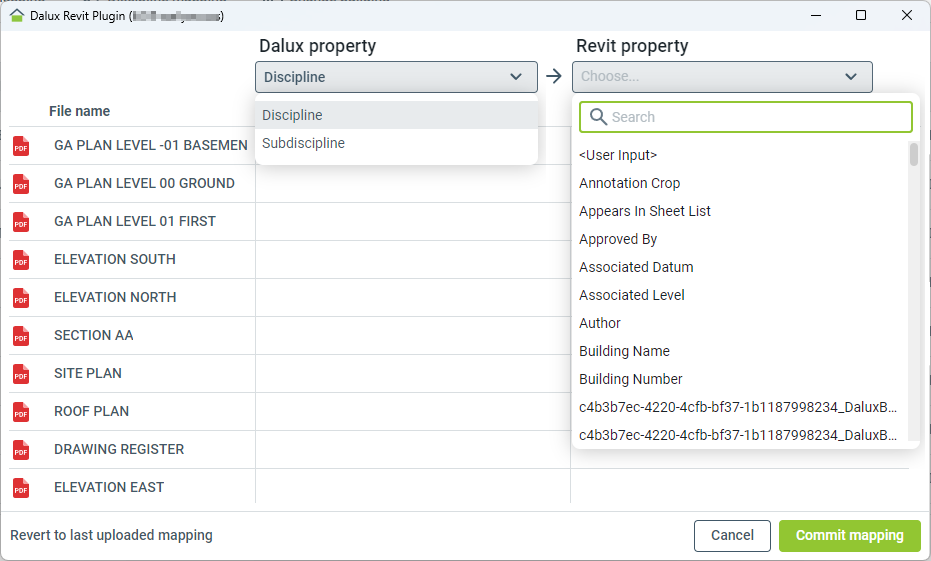

Ämnesområdeskartläggning låter dig mappa 'Ämnesområde' och/eller 'Underämnesområde' med användarinmatning eller en Revit-egenskap.

Ämnesområde och underämnesområde genererar en mappstruktur under Platser, vilket gör det lätt att separera arkitektoniska, mekaniska, plan- och detaljritningar.

Dalux-egenskap: Välj mellan Ämnesområde eller Underämnesområde. Det listar det aktuella värdet som används för varje fil.

Revit-egenskap: Välj de egenskaper från Revit-modellen som du vill använda för ämnesområden. Det listar det nya värde som kommer att användas för Dalux-egenskapen efter att du klickat på "Commit mapping".

Efter att du klickat på "Commit mapping" och laddat upp filerna till Dalux kommer denna inställning att sparas och återanvändas nästa gång du laddar upp.
Du kan enkelt återställa den tidigare kartläggningen som användes vid senaste uppladdningen genom att klicka på "Återställ till senast uppladdade kartläggning".

Om du vill lägga till två Revit-egenskaper till en Dalux-egenskap måste du kombinera dem till en ny Revit-egenskap och sedan tilldela denna nya Revit-egenskap till en Dalux-egenskap.

Meddelande

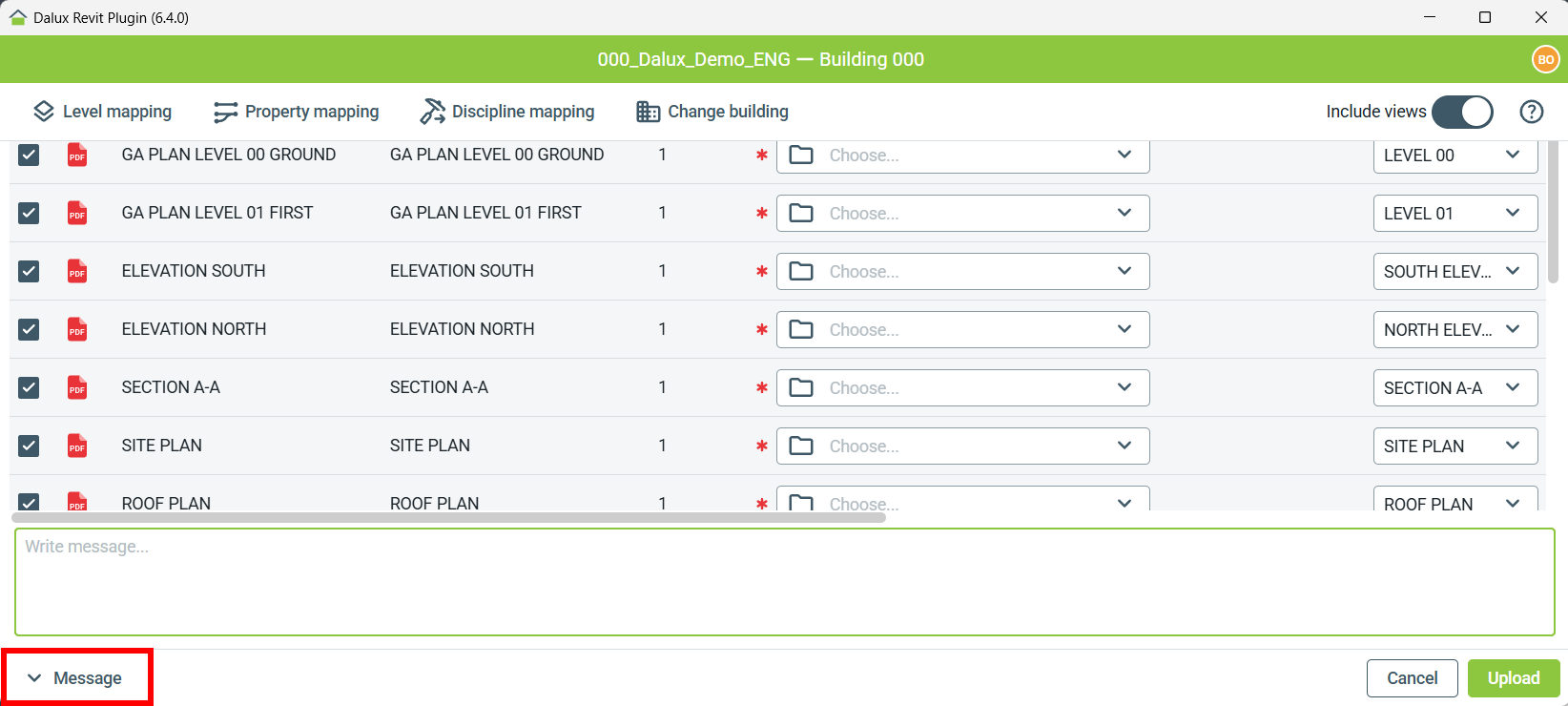

Längst ned kan du ange ett meddelande för att förklara anledningen till uppladdningen.
Observera att du bara kan lägga till ett meddelande för hela uppladdningen, inte för varje enskild fil.

Efter uppladdningen

När du har avslutat inställningarna för dina filer och klickar på "Ladda upp", kommer du att se en förloppsskärm.

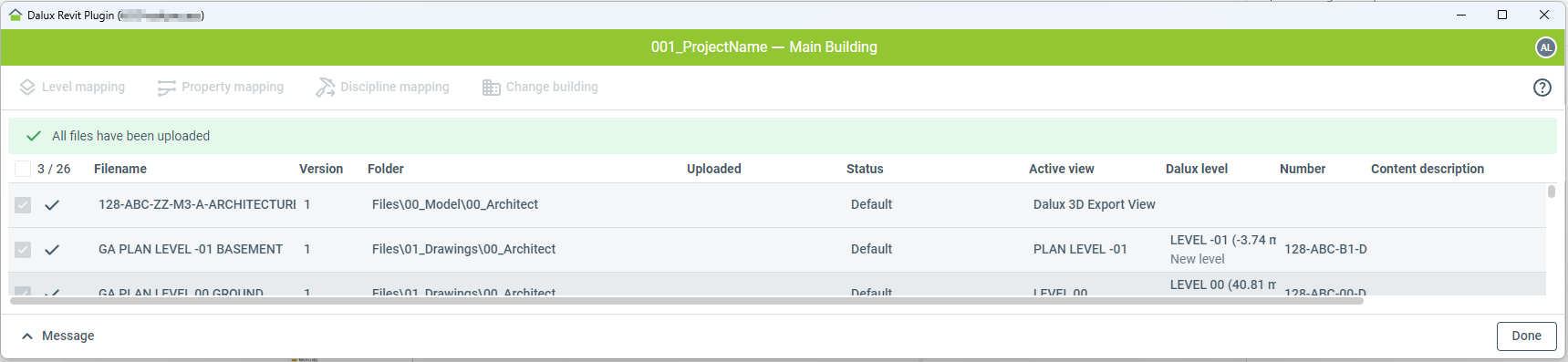

Efter att alla filer har laddats upp kommer du att se resultatet med en bock för varje lyckad uppladdning.

Om någon av filerna inte har laddats upp kommer en röd informationsikon att visas till höger om varje; hovra med musen över ikonen för att se orsaken.
