Den här artikeln förklarar hur man skapar 2D- och 3D-objekt från ritningar eller modeller i Dalux.
Hur man skapar en 2D-objektgrupp
Gå till Inställningar
Platser

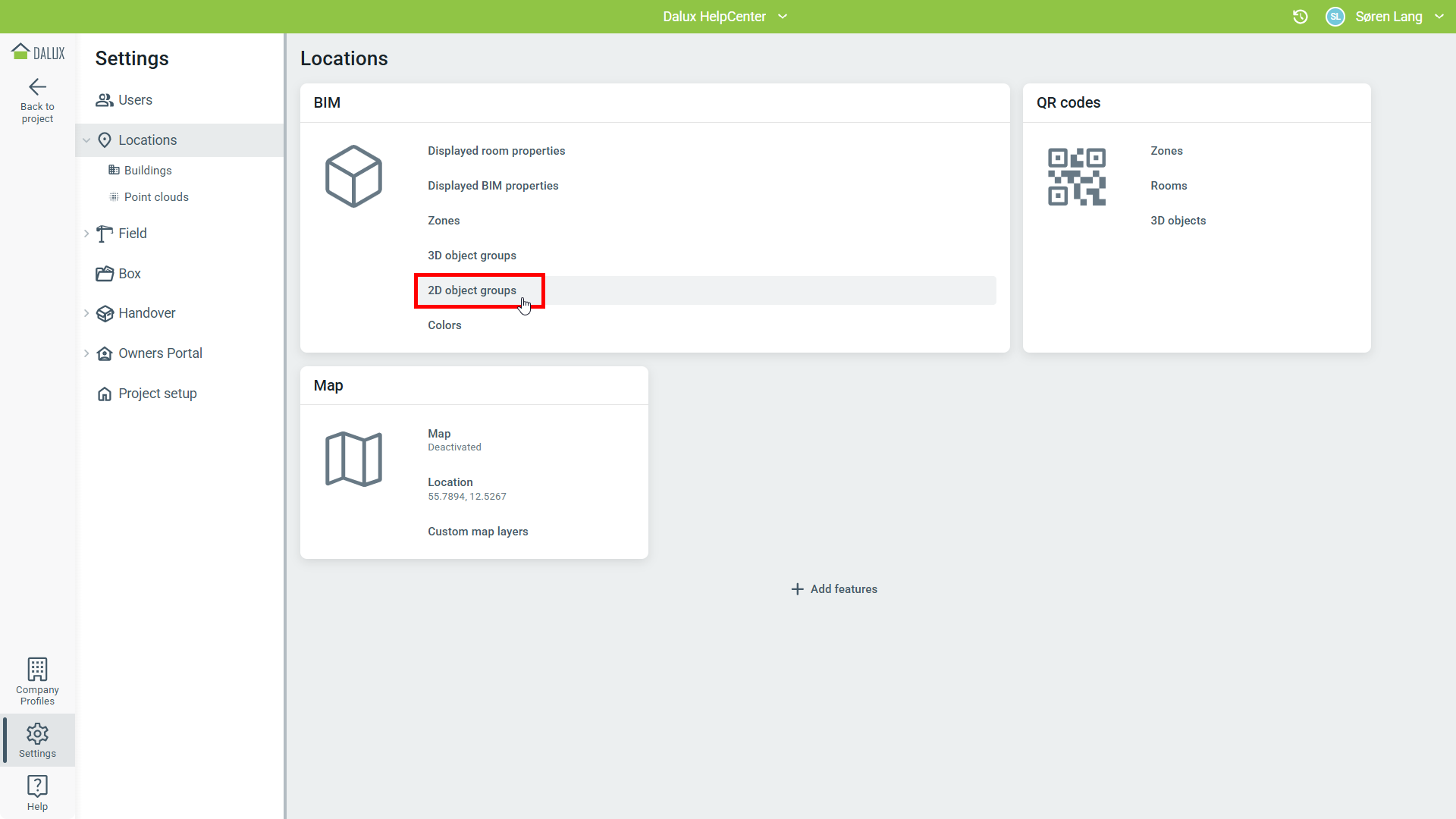

'2D-objektgrupper'
Välj en byggnad.

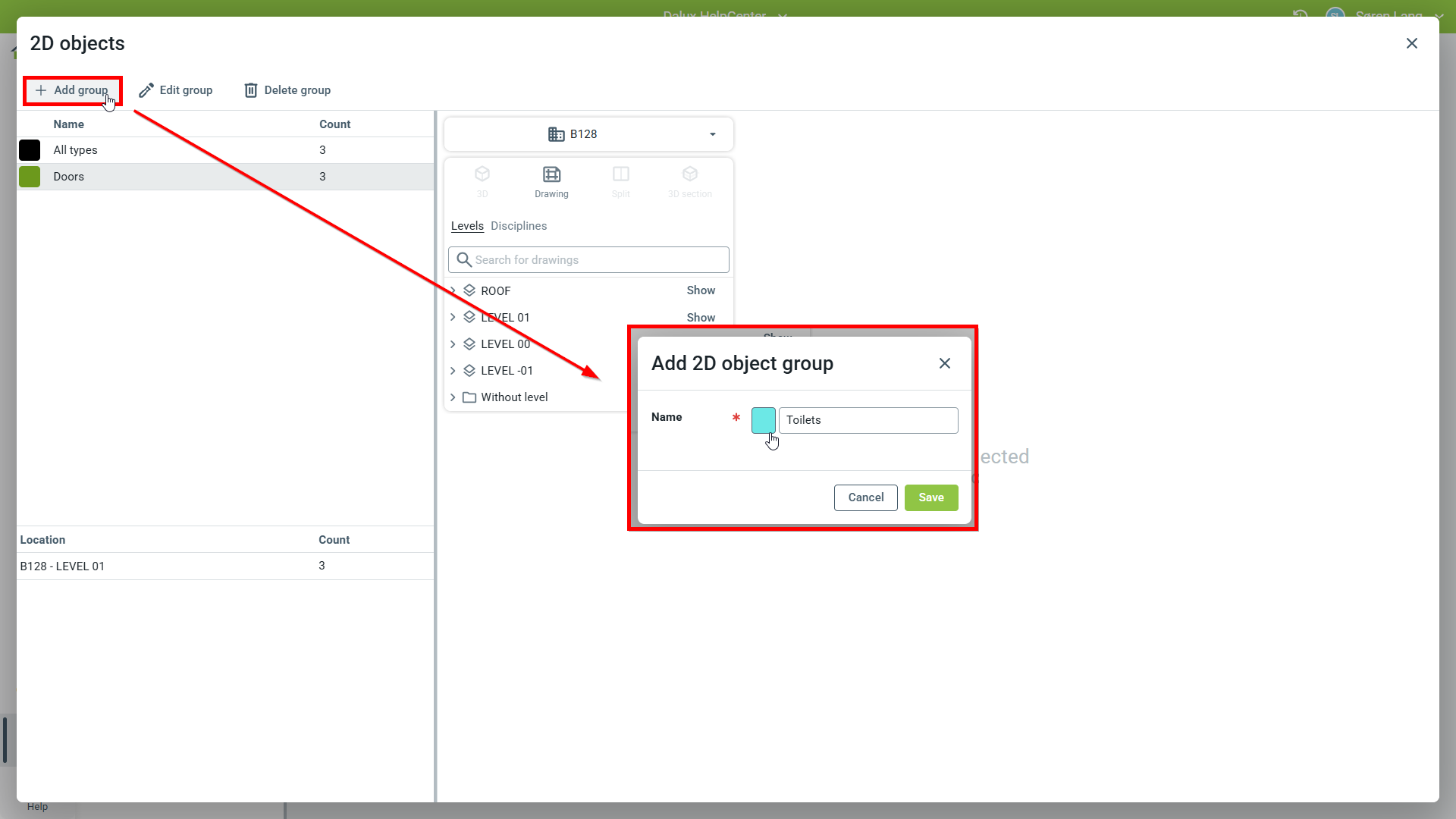

Du kan skapa en ny 2D-objektgrupp genom att klicka på Lägg till.. Ge 2D-objektgruppen ett namn och klicka på 'Spara'.
Välj en byggnad och en ritning som du vill lägga till 2D-objekt i.

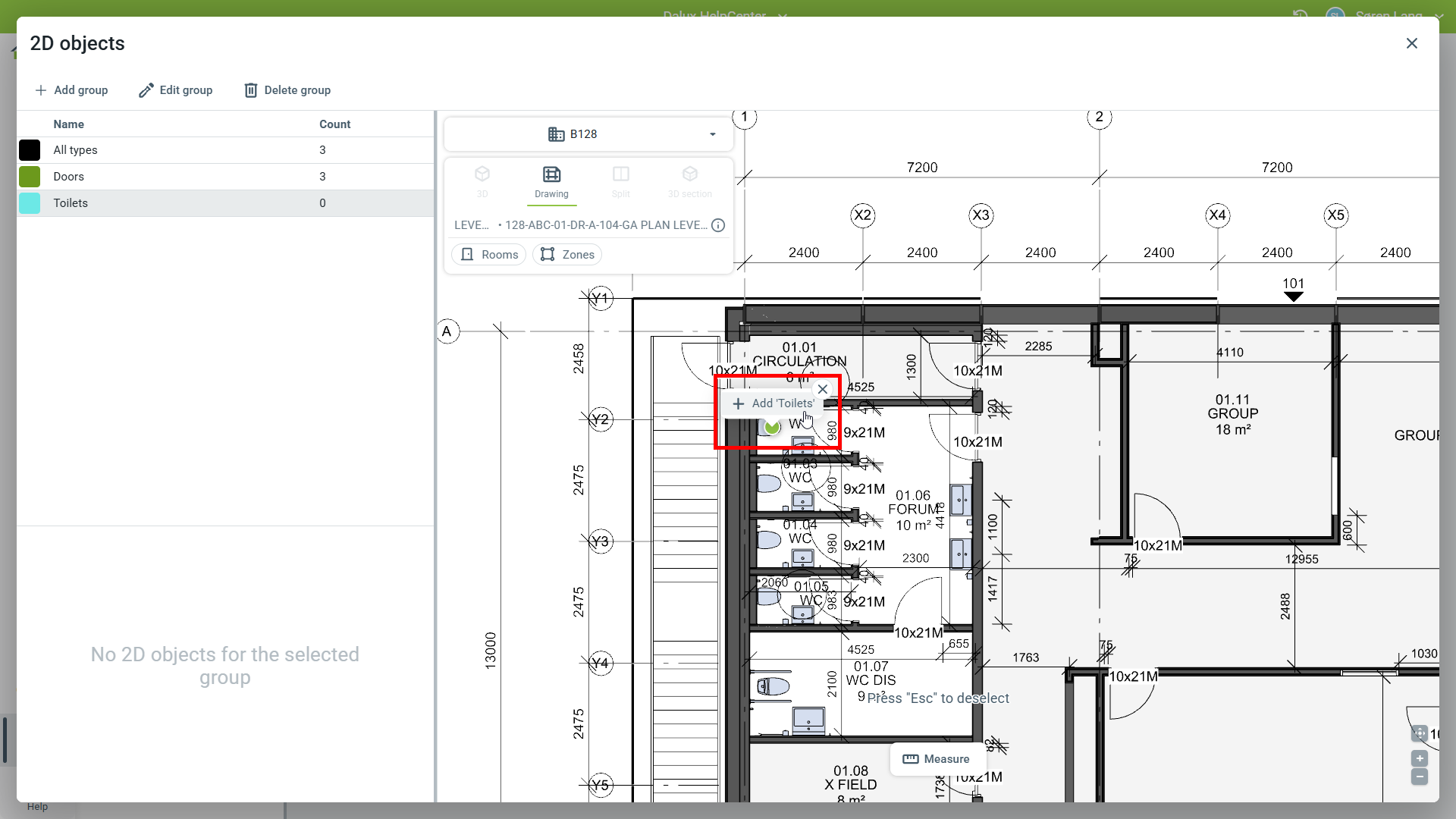

Klicka på ritningen för att placera ett 2D-objekt från gruppen. Klicka sedan på Lägg till. Processen kan sedan upprepas för att lägga till fler 2D-objekt.
Tips och tricks
Om du vill använda 2D-objektgrupper för inspektionsplaner och kontrollplaner måste du också konfigurera zoner. Om du behöver hjälp med zoner kan du läsa den här artikeln: Zoner och zonlager.
Hur man skapar en 3D-objektgrupp
Gå till Inställningar
Platser

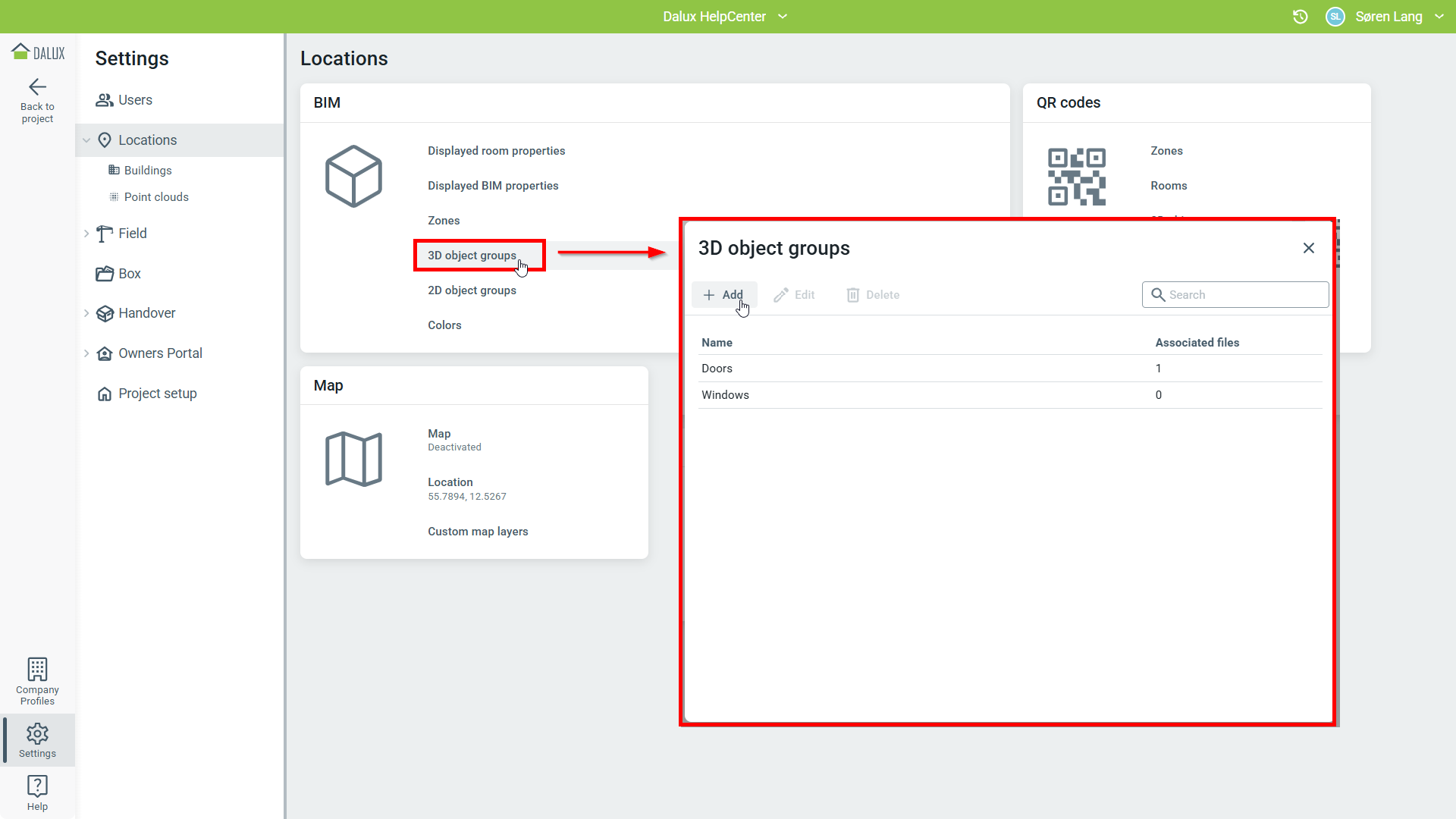

'3D-objektgrupper'
Lägg till.
Skriv namnet på 3D-objektgruppen och välj en byggnad.

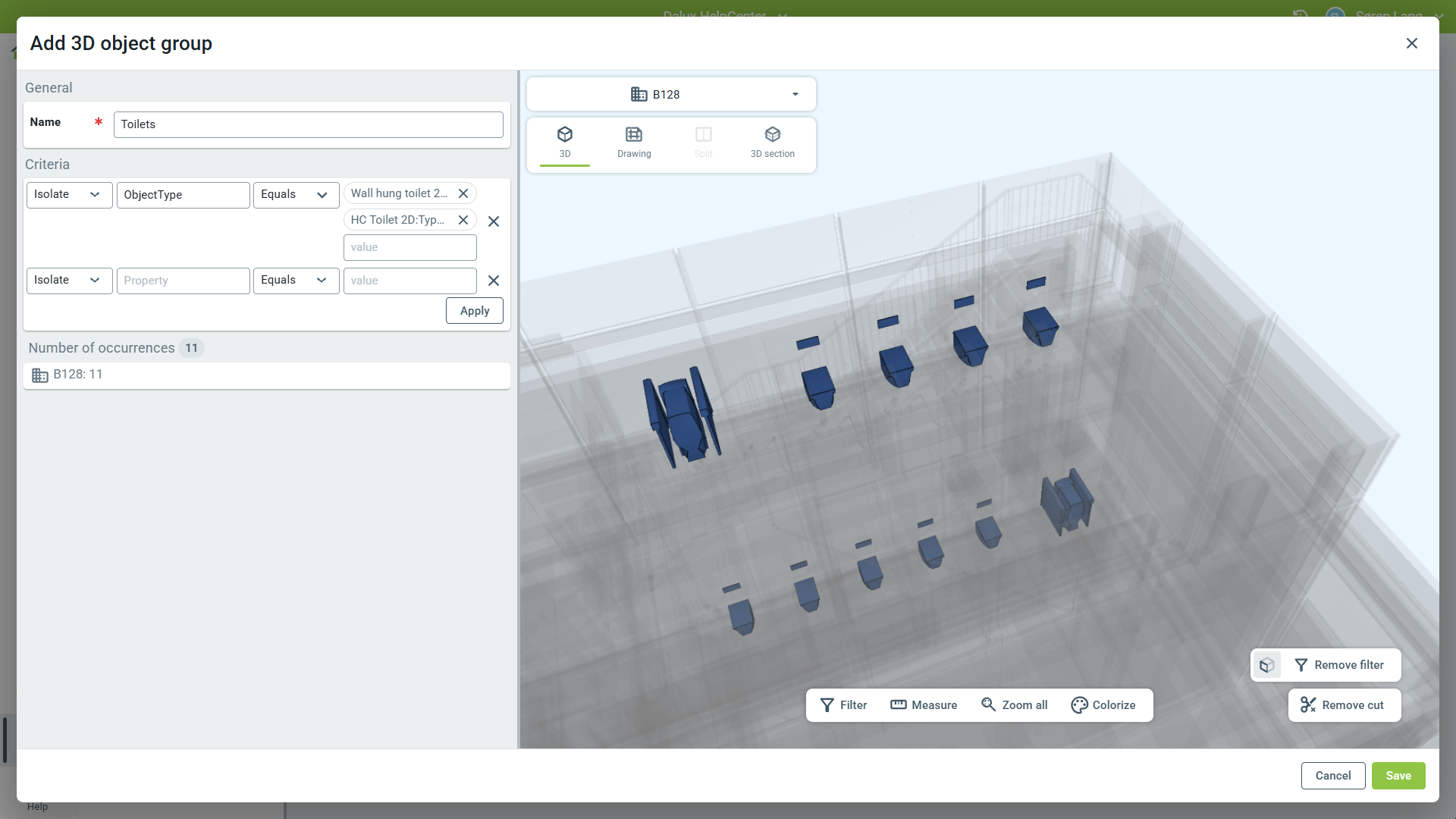

Använd filterna för att konfigurera vilka element från modellerna du vill ha i gruppen. Du kan konfigurera kriterier i menyn till vänster. Du kan också filtrera på värden från modelegenskaper.
Du kan läsa mer om att använda filter i den här artikeln: Filter och visualisering i Platser
Klicka på 'Spara' för att lägga till objekten till 3D-gruppen.

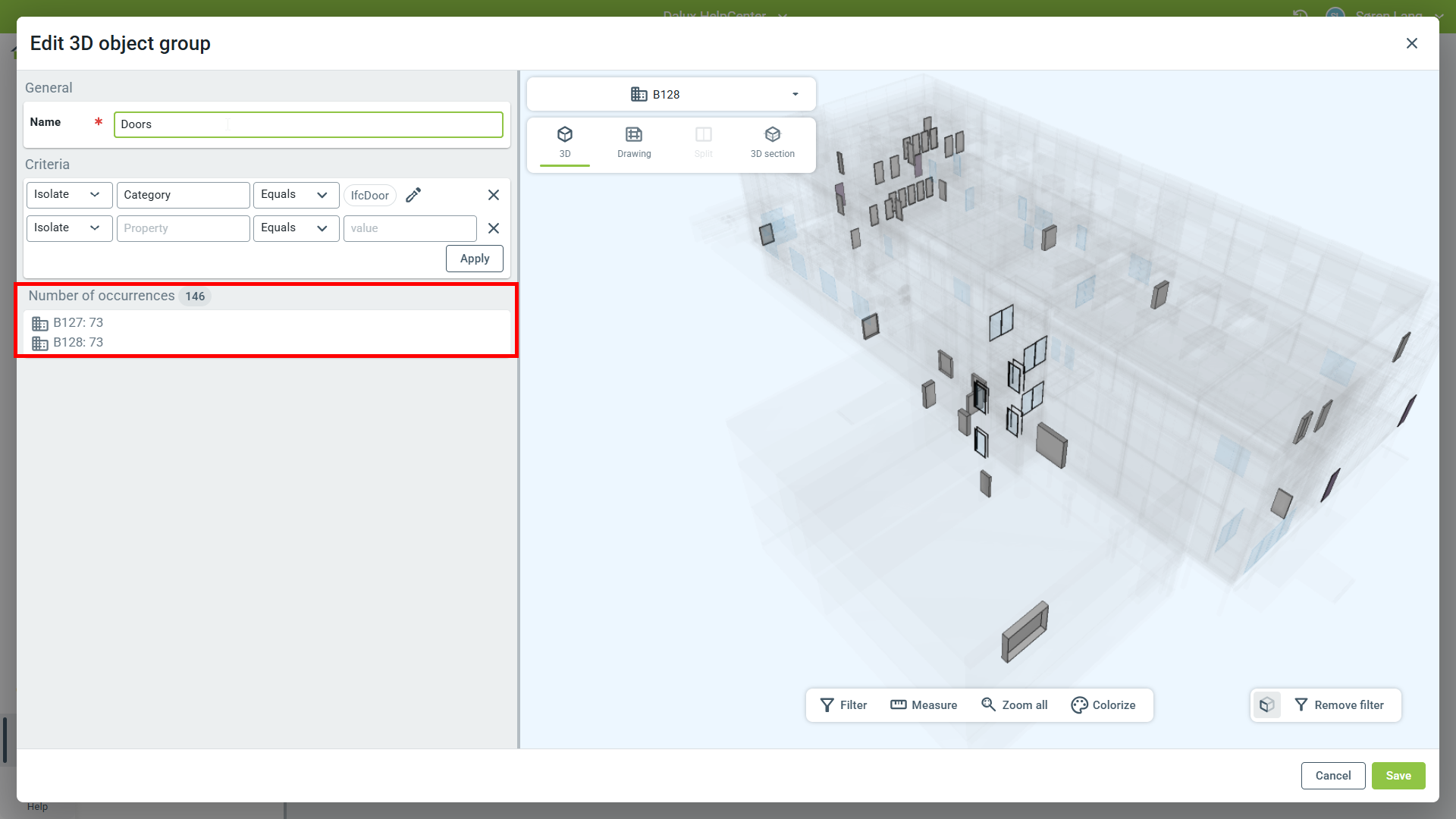

När ett filter är valt kan du se antalet förekomster och elementen i 3D-vyn. Ditt filter kommer att tillämpas på alla dina byggnader. Det totala antalet förekomster och hur många förekomster per byggnad som visas.
