I den här artikeln visar vi hur du använder netto- och bruttoområden som importerats från ritningar eller modeller för att hantera utrymmena i Dalux FM. Detta kan hjälpa dig att organisera byggnadens utrymmen och ge en översikt över hur varje utrymme används. Vi går igenom hur du lägger till anpassad metadata för varje område och hur du kan använda dessa data för att skapa färgkodade översikter.
Användarrättigheter
Platser i Dalux FM kan hanteras av administratörer eller användarroller som har åtkomst till platser.
Du kan läsa mer om användarroller i Dalux FM i den här artikeln: Bjud in och hantera användare i Dalux FM.
Hur du skapar användardefinierade fält för rum
Innan du börjar med Utrymmeshantering rekommenderar vi att du tittar på användardefinierade fält för rum. Att skapa användardefinierade fält gör att du kan tilldela dem till olika rum, så att du kan hantera dina utrymmen enligt dina specifikationer.

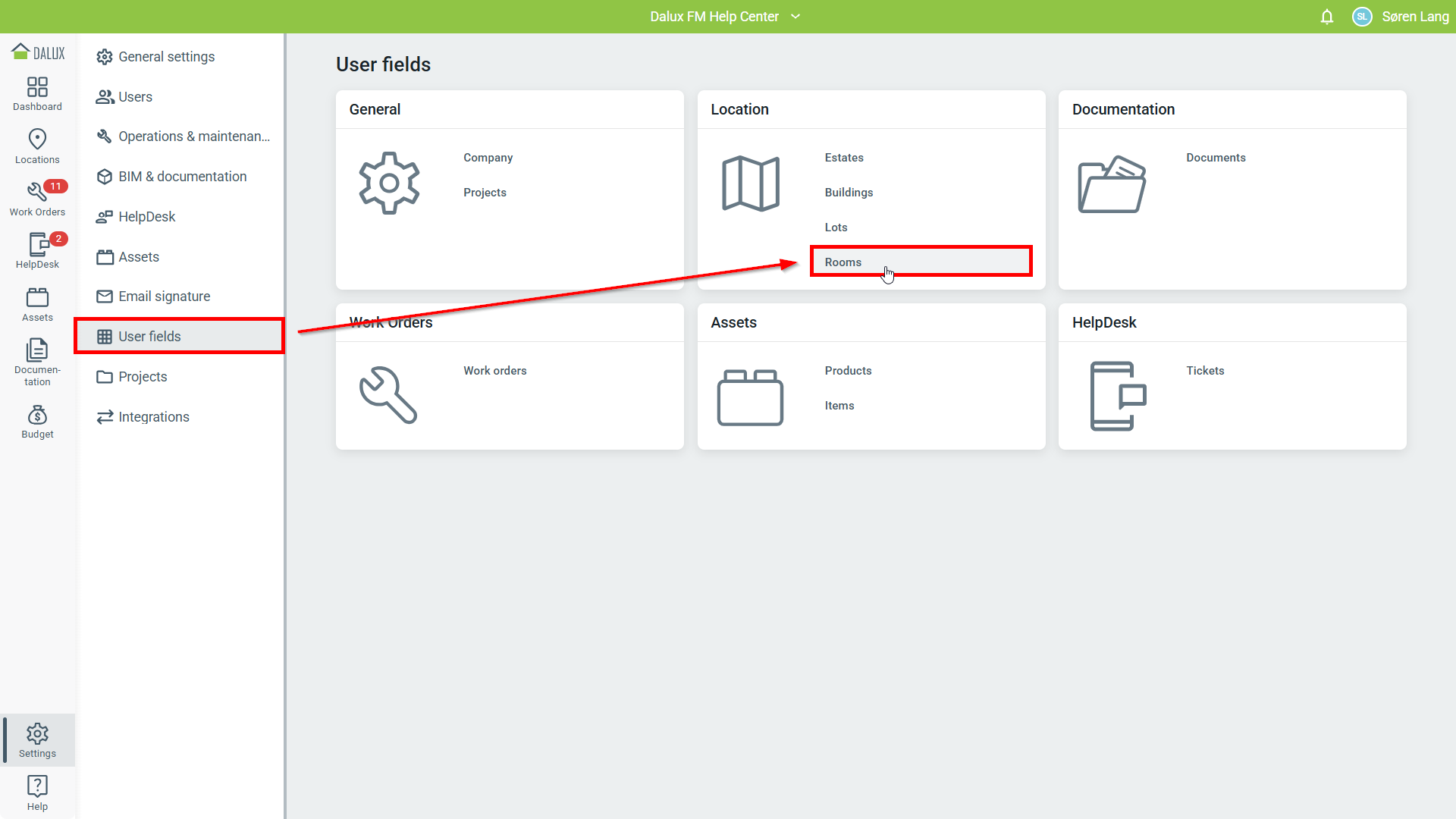

Gå till Inställningar
Användarfält
'Rum'.
Detta öppnar ett nytt fönster där användardefinierade fält kan läggas till.

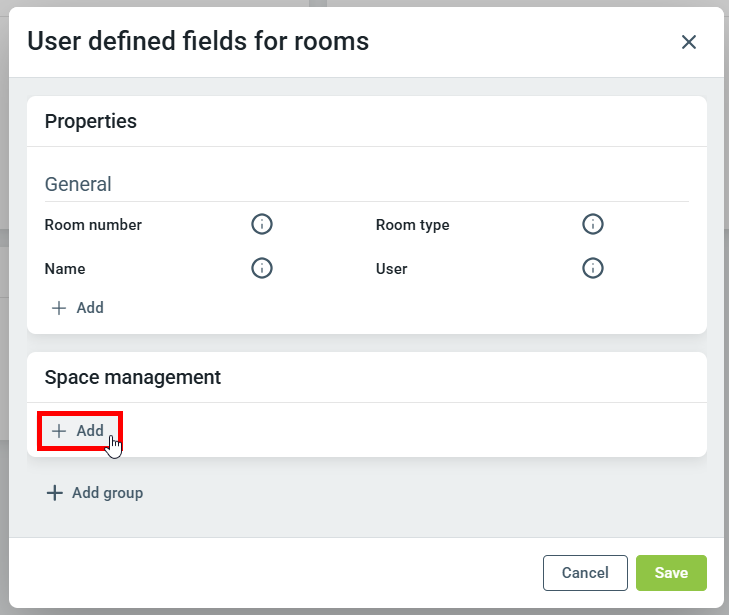

Du kan antingen skapa en ny grupp eller lägga till fält i en befintlig. I det här exemplet skapar vi en grupp "Utrymmeshantering" genom att klicka på 'Lägg till grupp'. Du kan sedan lägga till användardefinierade fält till denna grupp genom att klicka på 'Lägg till' under gruppnamnet.
Det finns olika valmöjligheter för de användardefinierade fälten. Här skapar vi ett fält som heter 'Användare' med kategorin 'Lista'. I detta fält kan vi lägga till specifika valmöjligheter att välja mellan.
När du är klar med att skapa användardefinierade fält, klicka på 'Spara'.
Hur du hanterar utrymmen i Dalux FM

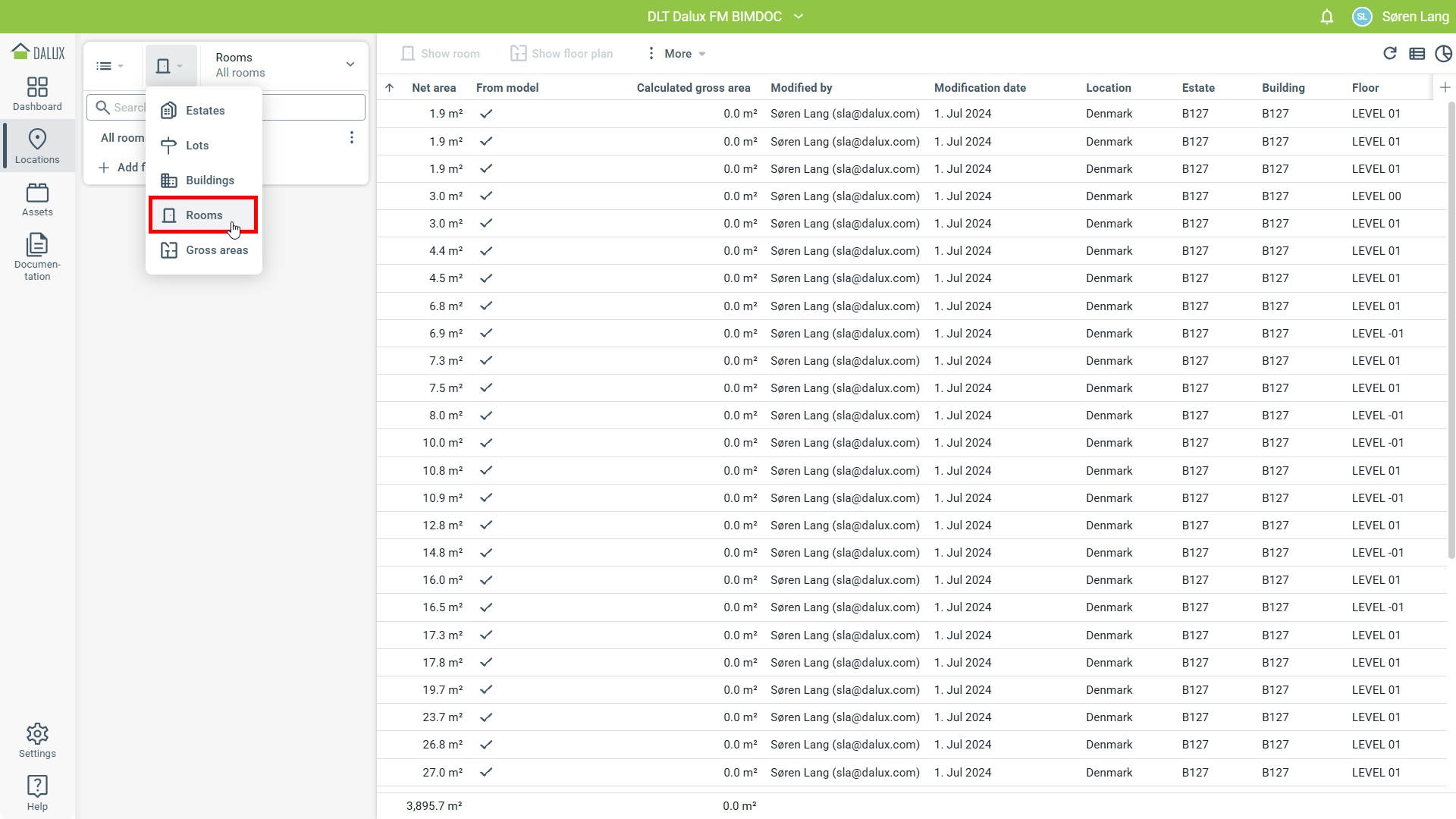

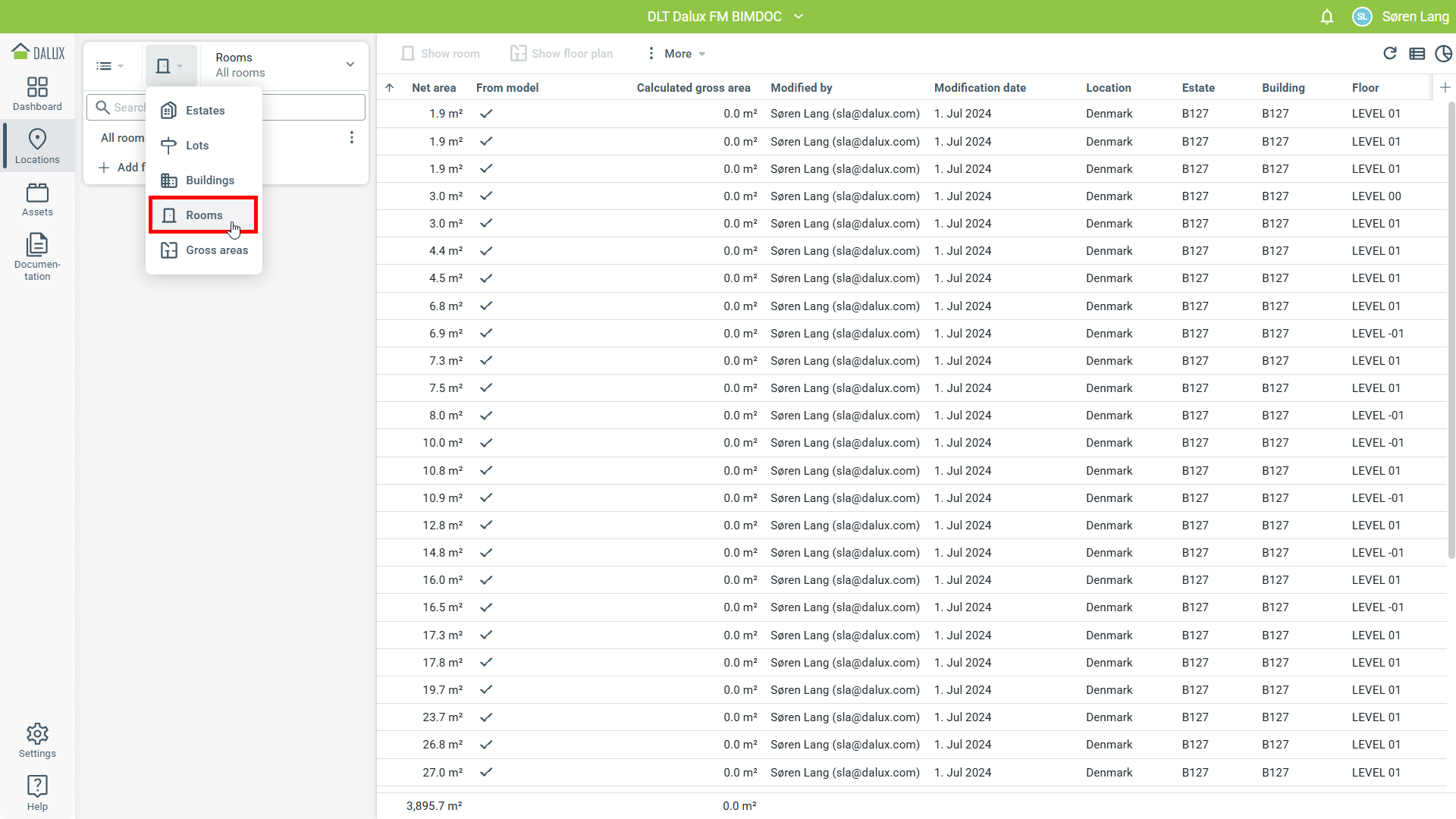

Du kan hantera dina utrymmen genom att gå till Platser-fliken i sidofältet. Gå sedan till
Rum.
Härifrån kan alla rum i instansen ses. Netto- och Bruttoområden per rum kan ses i listan.

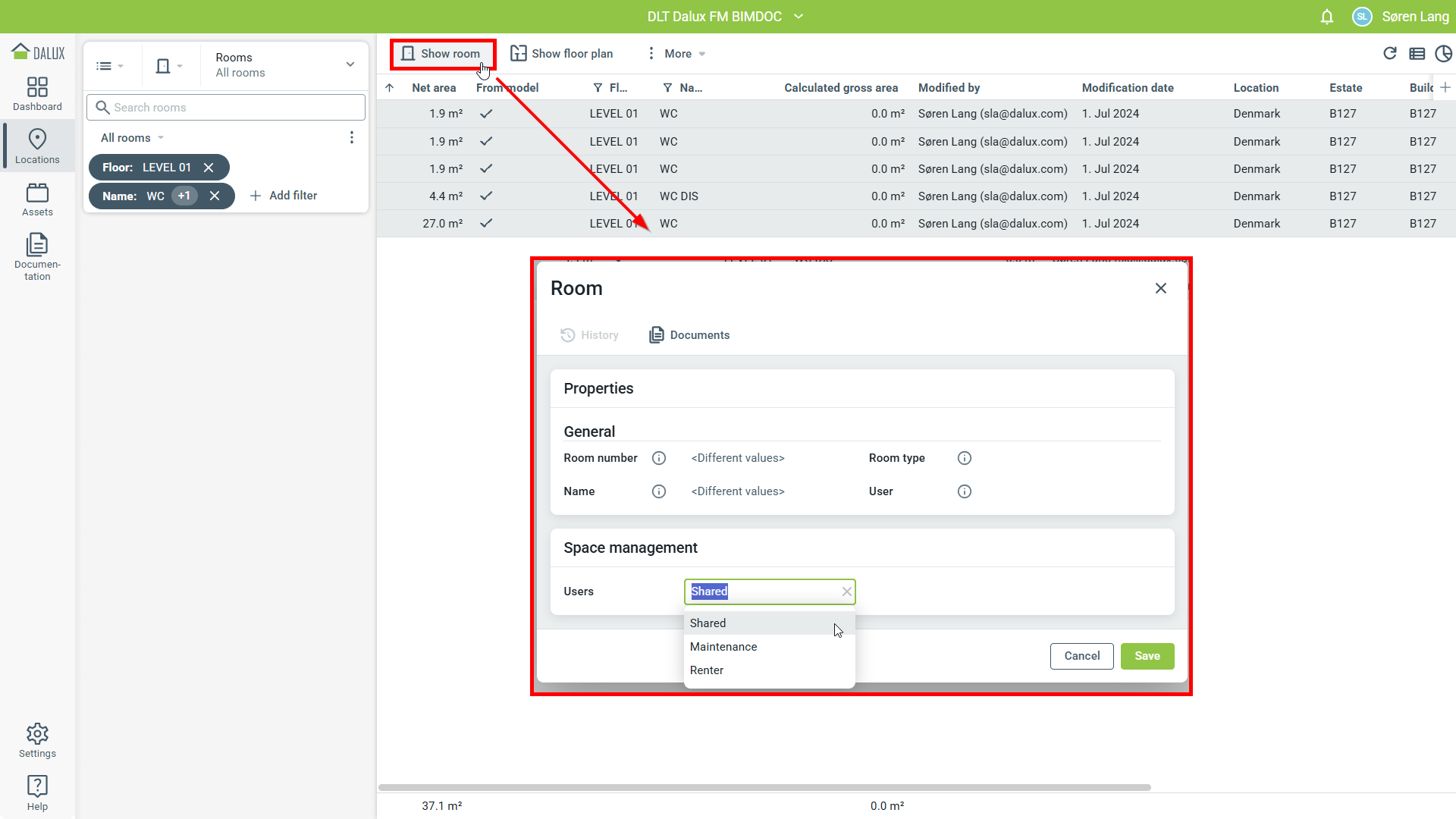

För att begränsa antalet rum, använd filtreringen i kolumnerna. När du arbetar med Utrymmeshantering kan det vara fördelaktigt att filtrera efter en viss typ av rum i en viss byggnad. Ett eller flera rum kan väljas. Klicka sedan på Visa rum. Härifrån kan de användardefinierade fälten tilldelas rummen.

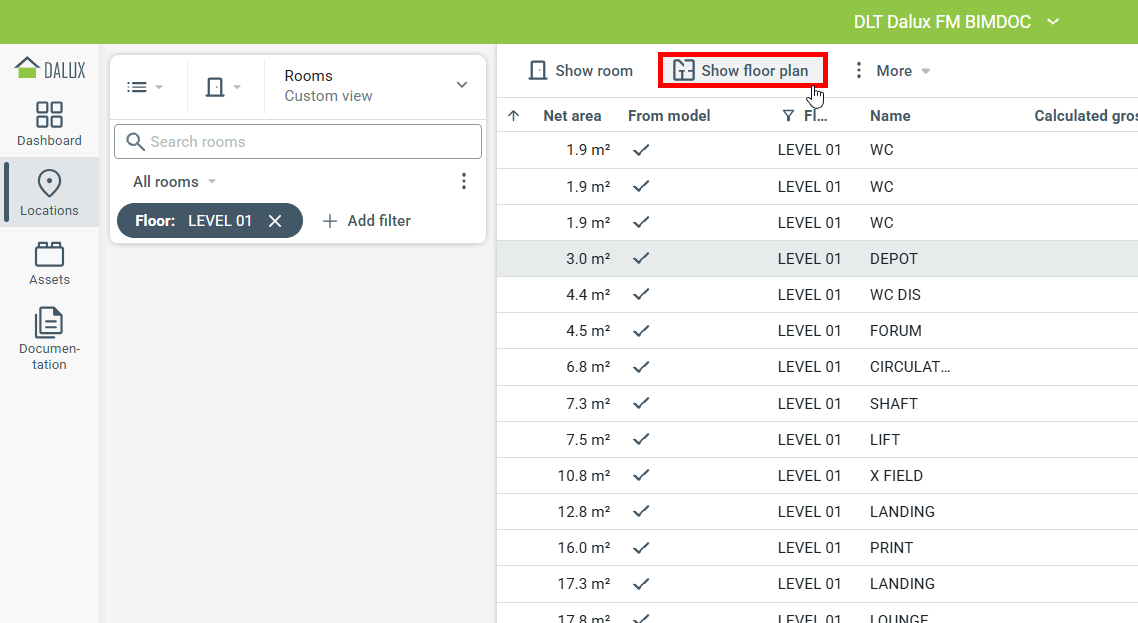

Du kan också välja ett eller flera rum och visa dem på en planritning. Gör så genom att välja ett eller flera rum från listan och sedan klicka på Visa planritning.

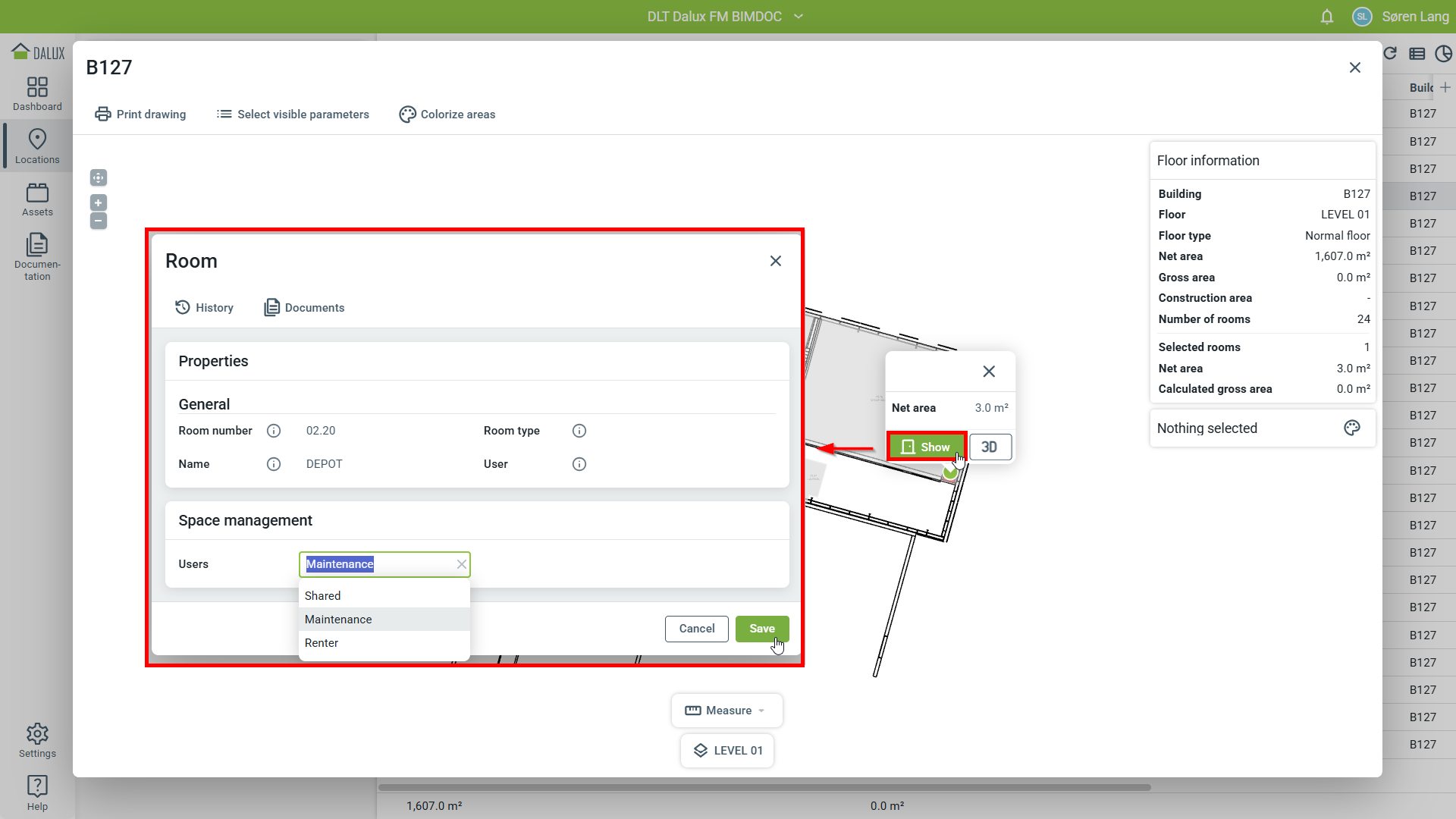

När du är i planritningsvyn kan du klicka på 'Visa' för att visa rummet och ändra egenskaperna härifrån.
Detta kan vara användbart om du märker att ett rum är felmarkerat när du tittar på planvyn.
På planritningen kan du välja att visa parametrar, färglägga områden och skriva ut planritningen.
För att använda din användardefinierade tagg för att färgkoda planritningen, klicka på Färglägg områden.

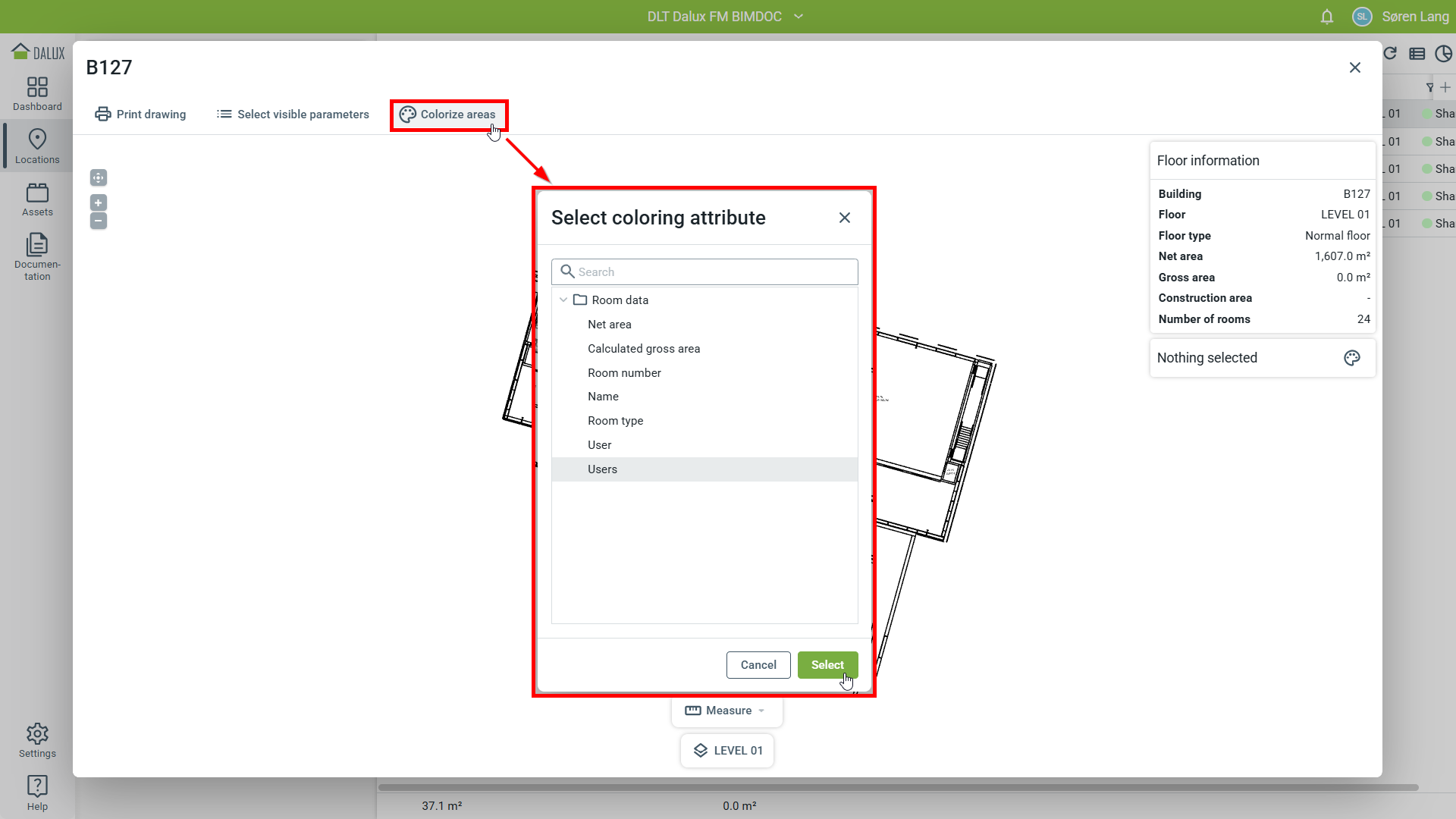

Från listan kan du välja vilket attribut som ska användas för färgkodning. Vi väljer användarfältet 'Användare' och klickar på 'Välj'.

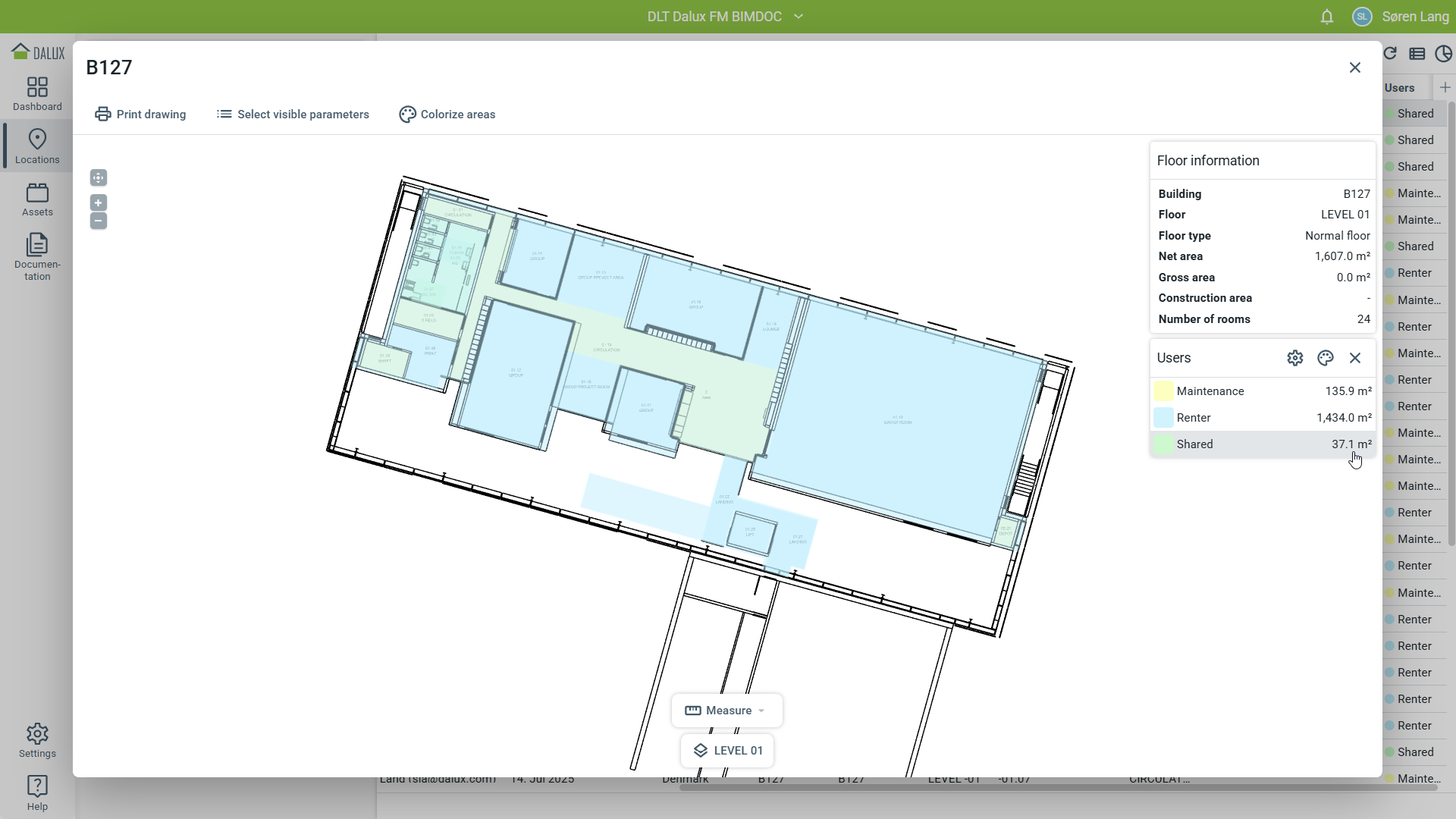

Rummen är nu färgkodade baserat på det valda attributet. Till vänster kan du se hur färgkodningen är kategoriserad.
Skriva ut planritningar

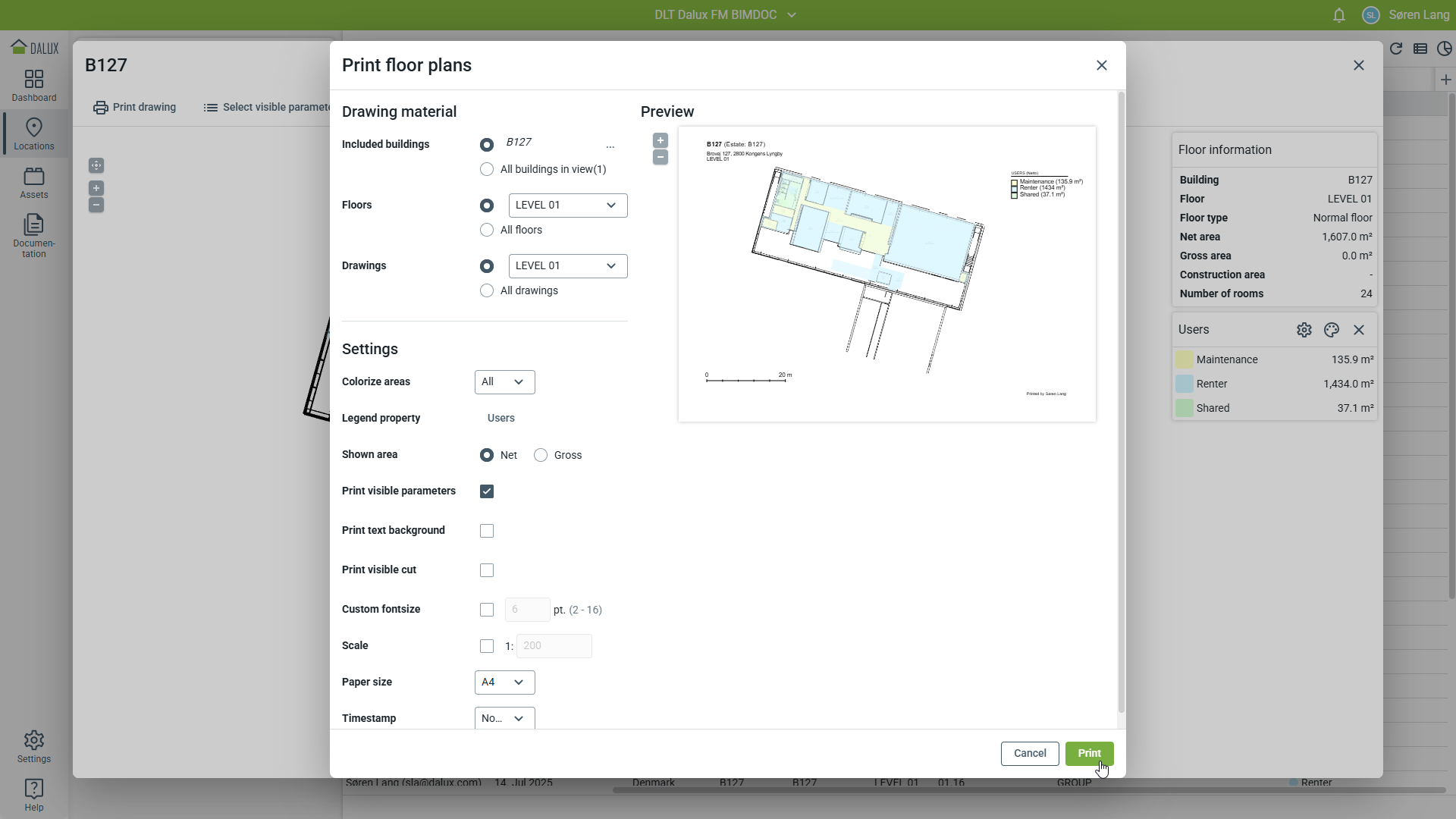

Om du vill skriva ut den färgkodade planritningen kan du klicka på Skriv ut ritning. Det är möjligt att anpassa utskriften.
I avsnittet Ritningsmaterial kan du välja att skriva ut från flera byggnader, vilka våningar som ska skrivas ut och vilka ritningar som ska skrivas ut. Utskriftsinställningarna tillämpas sedan på ritningarna från olika byggnader/våningar.
I inställningarna kan du välja:
- Färglägg områden - Välj om du vill inkludera det färglagda attributet eller inte
- Signaturförklaring egenskap - Välj vilken signaturförklaring (förklaringsruta) som ska inkluderas
- Visat område - Visar antingen Netto- eller Bruttoområde på utskriften
- Skriv ut synliga parametrar - Välj om du vill inkludera de valda parametrarna
- Skriv ut textbakgrund - Detta lägger till en vit ruta bakom parametertexten för att förbättra synligheten
- Skriv ut synligt utsnitt - Om aktiverat kommer utskriften att motsvara det som var synligt i huvudfönstret innan du klickade på skriv ut (t.ex. en inzoomad vy på ett specifikt område)
- Anpassa teckenstorlek - Kan justera teckenstorleken upp och ner
- Skala - Skriver ut ritningen i en viss skala. Synlig utskrift zoomas därefter
- Pappersstorlek - Ställ in pappersstorleken för utskriften (A1–A5)
- Tidsstämpel - Lägger till datum eller tid i det utskrivna dokumentet
