Denna artikel visar processen för att uppdatera och ändra en befintlig DWG-modell i Dalux FM.
Om detta är första gången du importerar en DWG rekommenderar vi att du läser den här artikeln: Hur man importerar nya DWG-modeller till FM
DWG-modellen som du uppdaterar innehåller plan- och rumsdata som används i Dalux FM. Observera att uppdatering av en modell i Dalux FM kommer att ändra dessa data.
WARNING!
När importen är slutförd är det ej möjligt att återställa eventuella data som kan ha raderats.
Användarrättigheter
För att uppdatera DWG-modeller i Dalux FM måste användaren antingen vara administratör eller ingå i en användarroll med behörigheten 'Redigera BIM och ritningar' under Platser.
Uppdatera en ritning för en våning i en byggnad

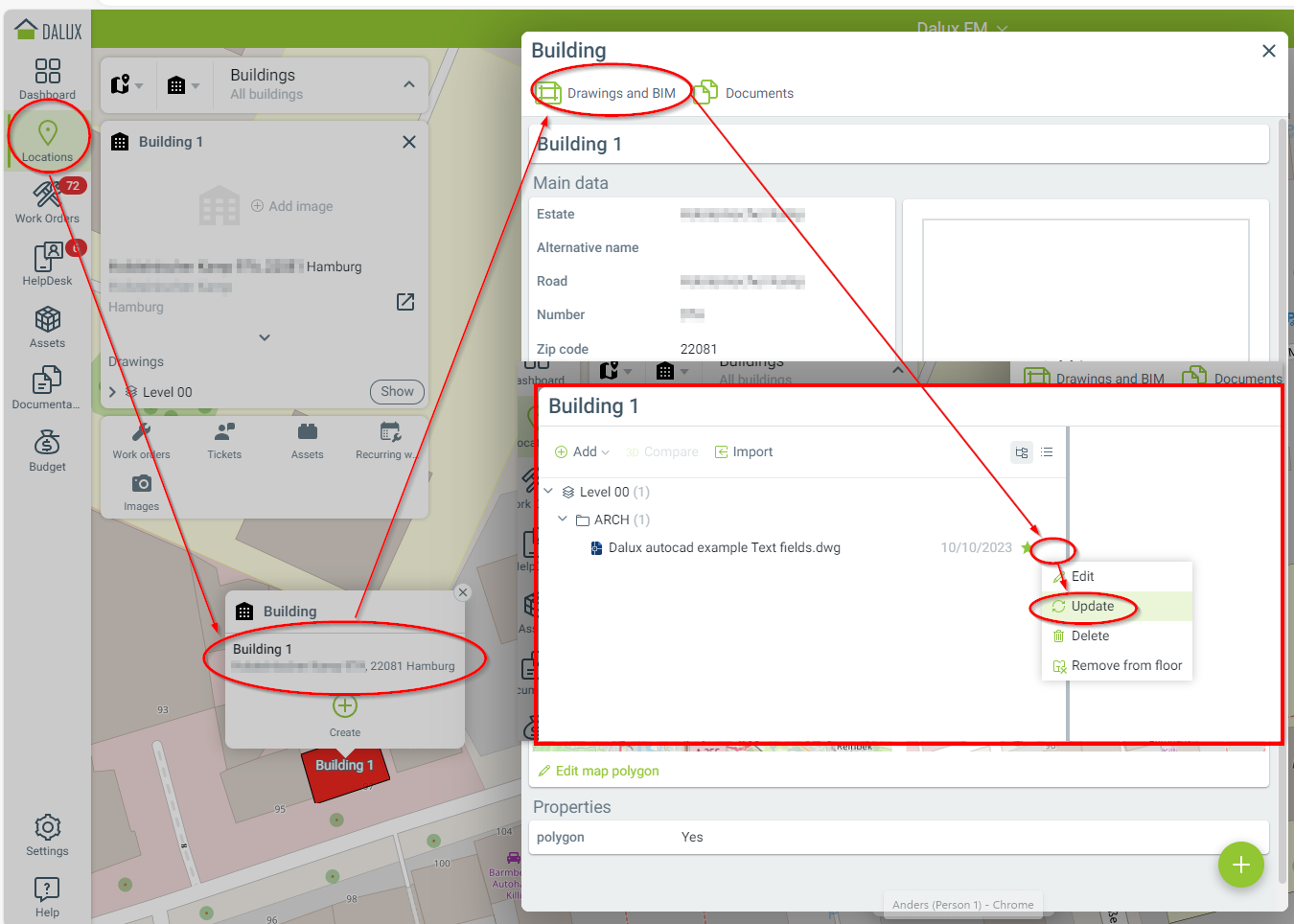

Navigera till den byggnad du vill uppdatera DWG-modell för och klicka på Ritningar och BIM.
Klicka på -ikonen till höger om ritningen och klicka
Uppdatera, välj sedan den nya ritningen från din dator.

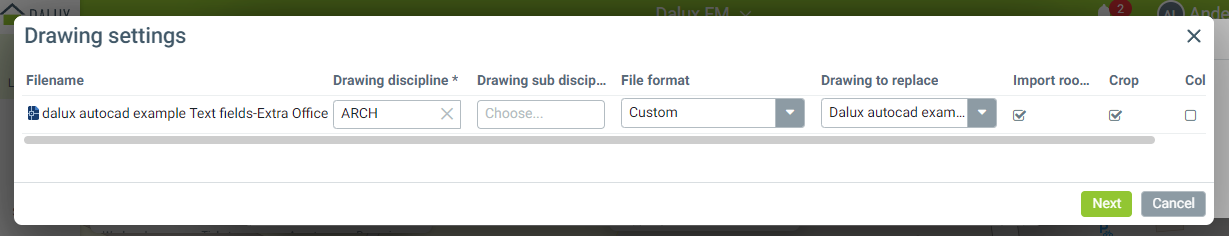

Ritningsinställningar
Data för ritningen är redan ifyllda baserat på de ursprungliga inställningarna.
Kom ihåg att välja 'Beskär' om de nya ritningarna innehåller ett större område än de gamla. Klicka på 'Nästa' för att fortsätta.

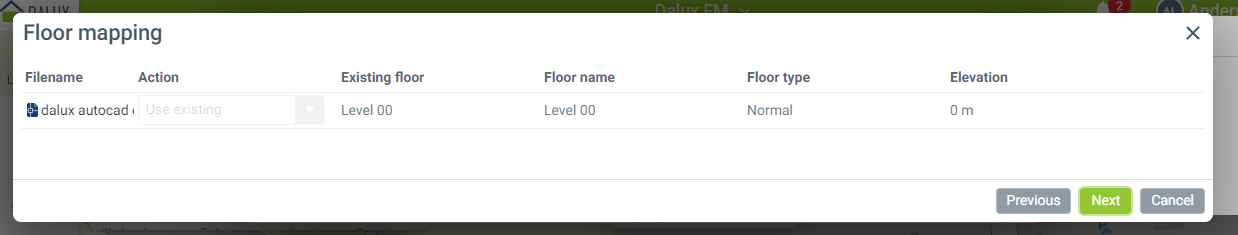

Planmappning
Eftersom du uppdaterar en befintlig ritning kan du inte ändra något här. Klicka på 'Nästa' för att fortsätta.

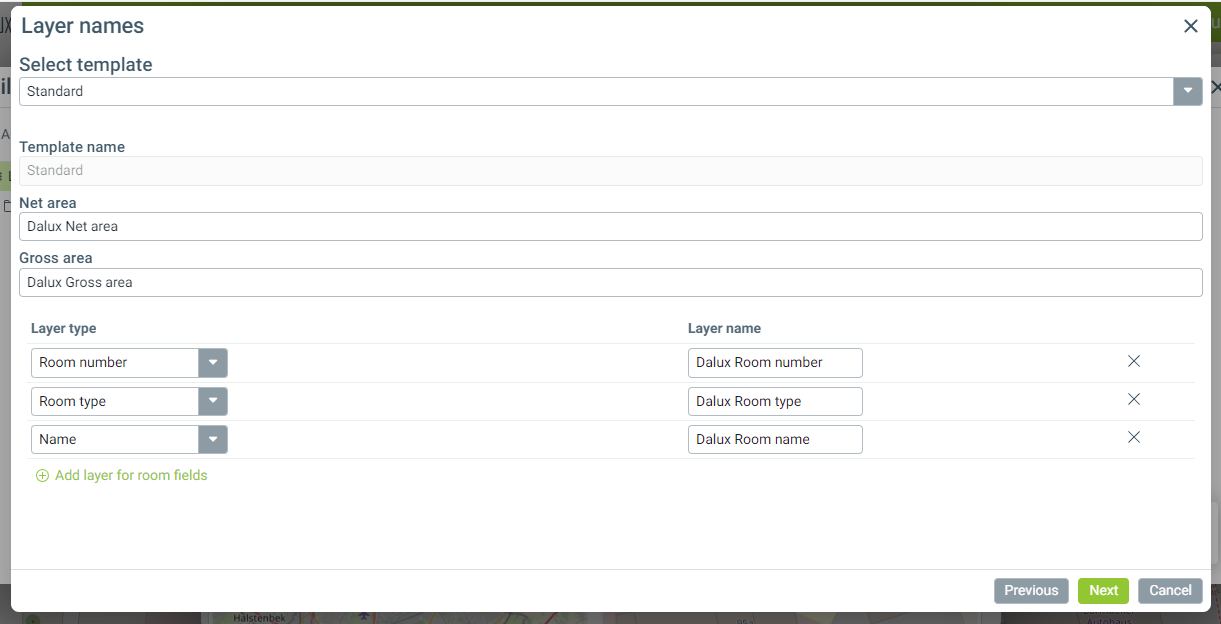

Lagernamn
Välj en mall eller matcha varje Dalux-parameter med ett DWG-lagernamn. Klicka på 'Nästa' för att fortsätta.

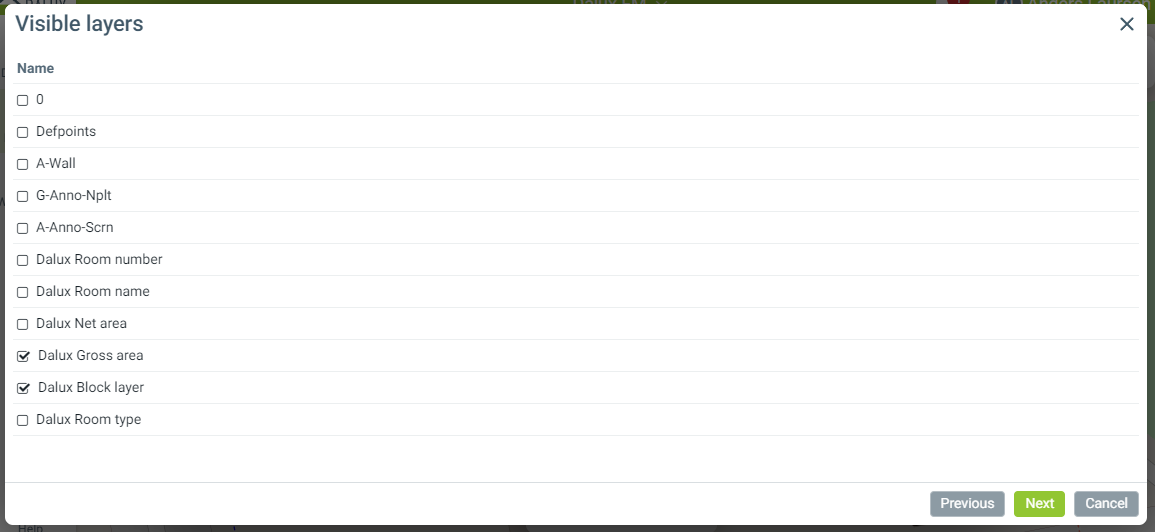

Synliga lager
Välj de lager som du vill ska visas på planritningen. Klicka på 'Nästa' för att fortsätta.

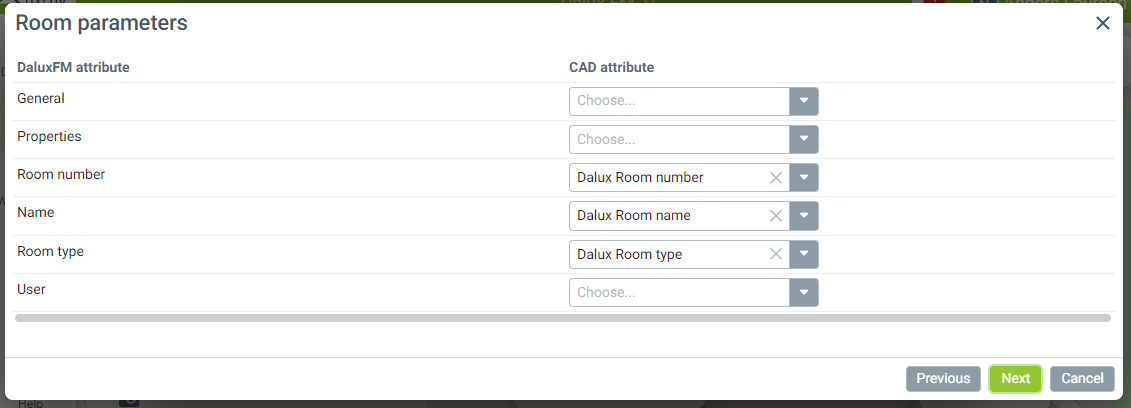

Rumsparametrar
Verifiera att Dalux FM-attributen är mappade till rätt CAD-attribut. Klicka på 'Nästa' för att fortsätta.

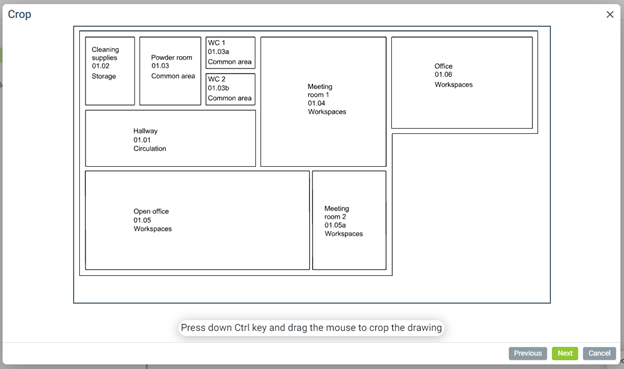

Beskär
Skapa en ny rektangel för det område som ska visas på planritningen. Klicka på 'Nästa' för att fortsätta.

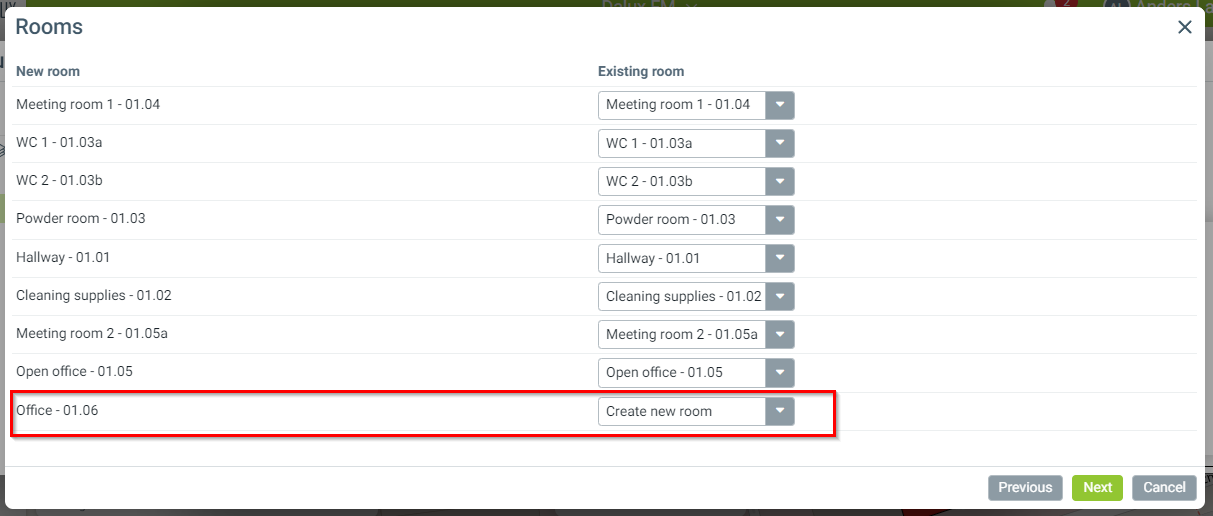

Rum
De befintliga rummen från DWG-ritningen matchas automatiskt med de befintliga rummen i Dalux FM.
Observera att alla Dalux FM-attribut kommer att uppdateras med den nya informationen från DWG-ritningen, såsom area och rumstyp, m.m.
Identifieraren för varje rum är rumsnamnet och/eller rumsnumret.
Ändra INTE båda samtidigt; om du gör det känner inte Dalux FM igen dem utan behandlar dem som nya rum.
- Om DWG-modellen innehåller nya rum kommer de att skapas.
- Om DWG-modellen inte innehåller rumsdata som kan matchas med ett rum i Dalux FM kommer det att raderas.
Klicka på 'Nästa' för att fortsätta.

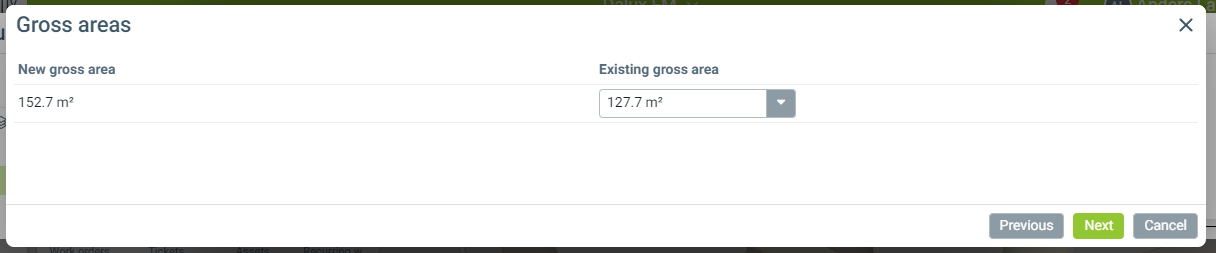

Bruttoområde
Verifiera att bruttoområdet motsvarar dina förväntningar eftersom det kommer att uppdatera det befintliga. Klicka på 'Nästa' för att fortsätta.

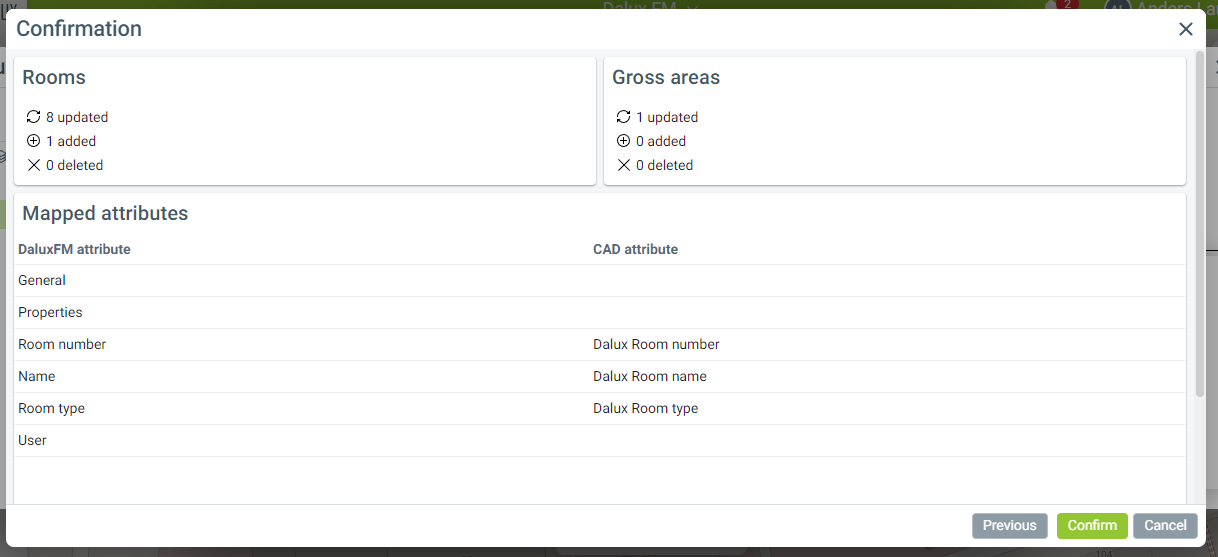

Bekräftelse
Verifiera att rummen raderas eller skapas enligt dina förväntningar. När du är nöjd klicka på 'Bekräfta'.

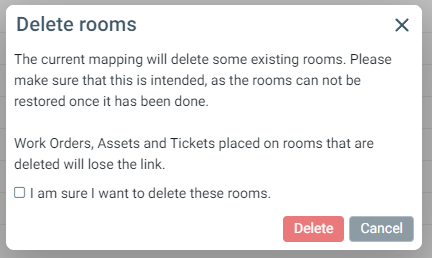

Om du raderar några rum kommer du att bli ombedd att bekräfta denna åtgärd.
Varning: Raderade rum kan inte återställas.

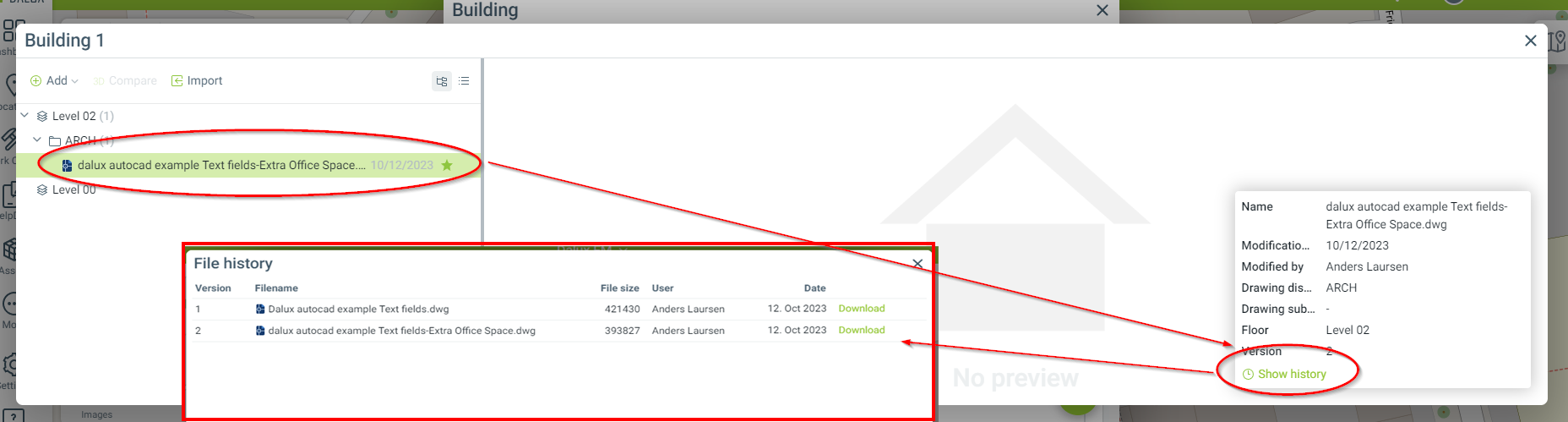

När importen är slutförd kan du komma åt alla uppladdade versioner genom att gå till Visa historik.

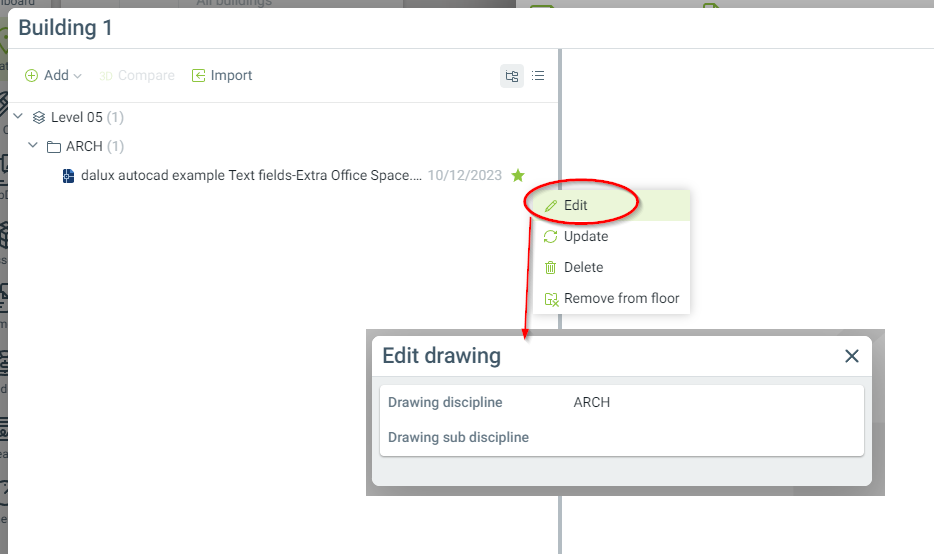

Redigera ritning
Genom att klicka på Redigera kan du ändra ritningens ämnesområde och underämnesområde. Detta påverkar inte area- eller rumsdata.

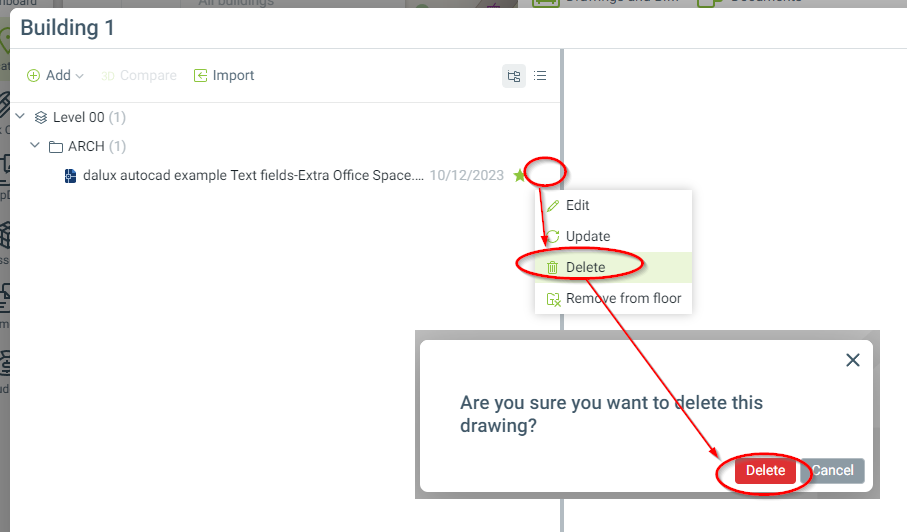

Radera DWG-modell
Om du vill radera en ritning från en våning i Dalux FM:
Hitta den ritning du vill radera Mer
Radera. Bekräfta åtgärden genom att klicka på 'Delete'.
När du gör detta kommer filen att tas bort från våningen och raderas från modulen Dokumentation.
Observera att raderade filer inte kan återställas.
Att radera en ritning från en våning i Dalux FM raderar endast DWG-ritningen. Du förlorar inga plan- eller rumsdata.

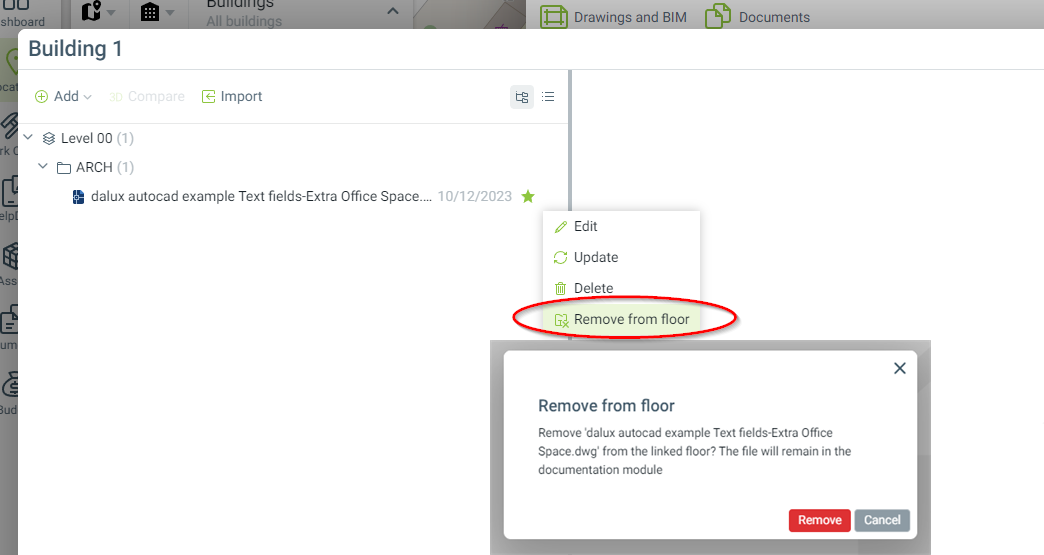

Ta bort ritning från en våning
För att ta bort en DWG-ritning från en våning i Dalux FM ska du klicka på Ta bort från plan och bekräfta åtgärden genom att klicka på 'Ta bort'.
Observera att denna åtgärd endast tar bort DWG-ritningen från våningen och inte några plan- eller rumsdata i Dalux FM.
Den borttagna DWG-ritningen kan fortfarande hittas under Dokument i modulen Dokumentation och är länkad till denna byggnad.
Exempeldata
Du kan ladda ner exempel-DWG-ritningarna längst ner i den här artikeln.

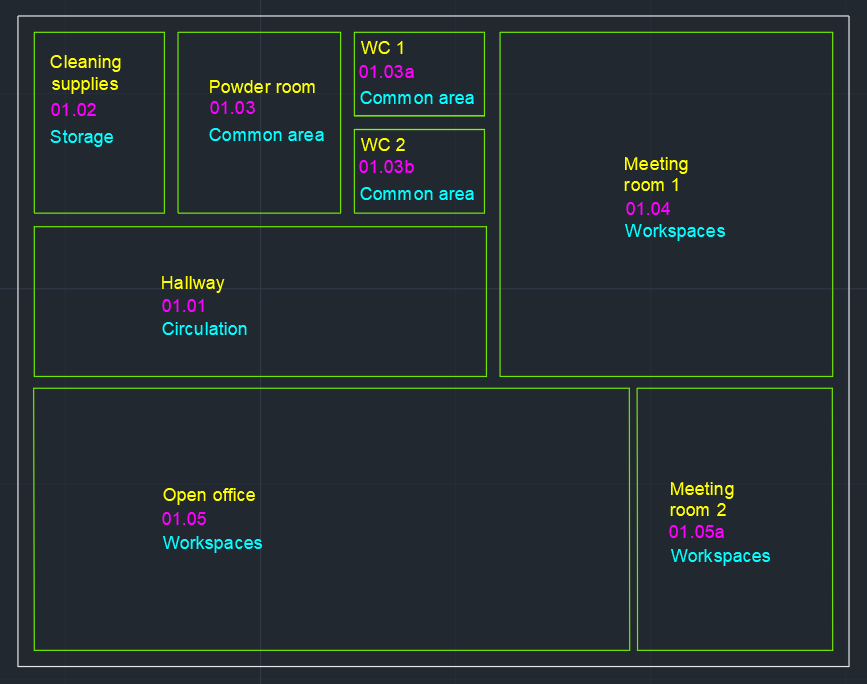

Originalritning
Den första ritningen vi använder i detta exempel ser ut så här.

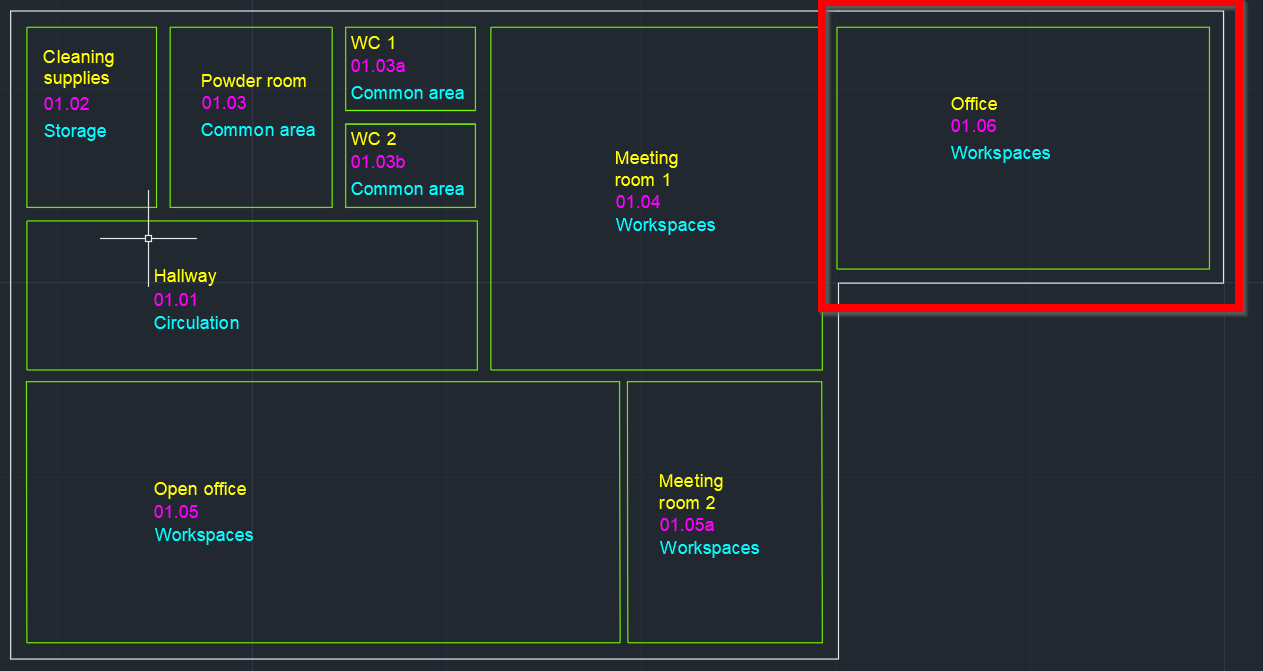

Utbyggnad
Om du behöver lägga till nya rum på våningen på grund av en tillbyggnad måste du rita dem i DWG-ritningen. Se till att skapa nya nettoområden och ändra det befintliga bruttoområdet i enlighet med detta. Det är viktigt att placera rumsinformationen på rätt lager inom de nya rummen.
När du har skapat det nya rummet i ritningen kommer det automatiskt att läggas till som ett nytt rum i Dalux FM.

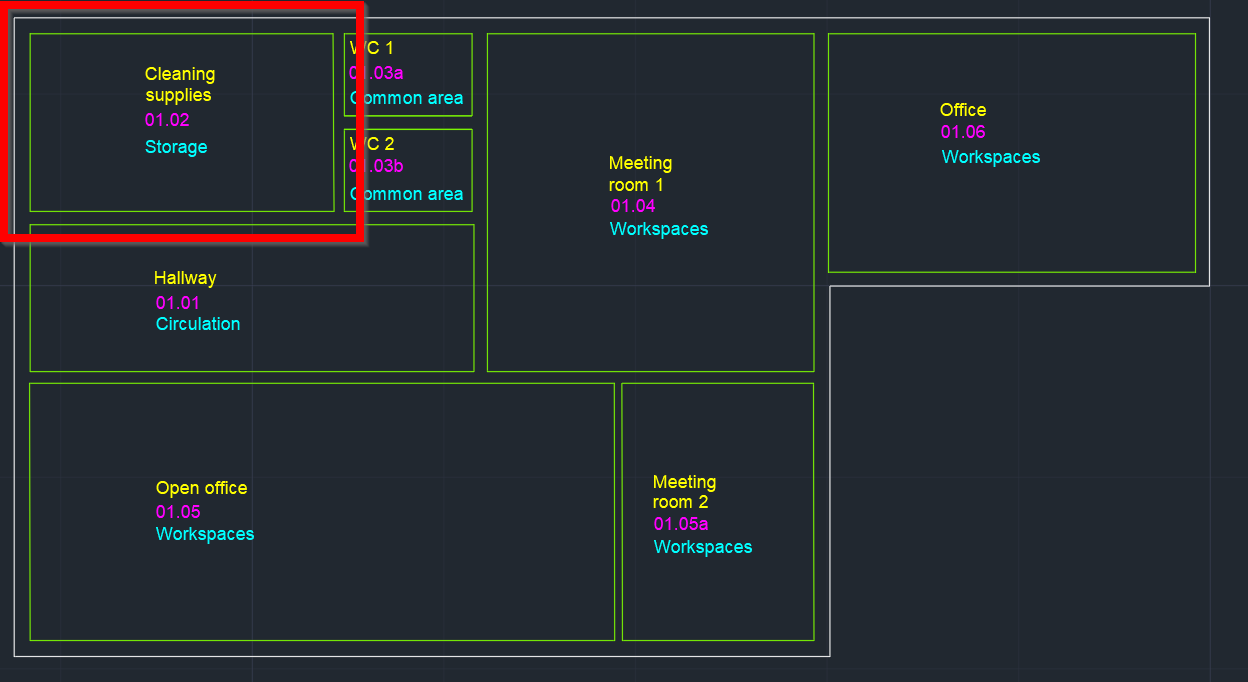

Sammanfoga
När du slår ihop två rum, radera nettoområdet och rumsinformationen från ett av rummen. Förläng sedan nettoområdet för det andra rummet så att det täcker det raderade rummet.
Observera att det rum som raderades i ritningen också kommer att raderas i Dalux FM.

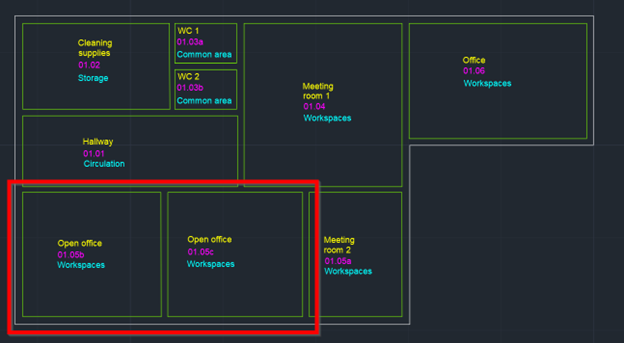

Dela rum
Om du behöver dela ett befintligt rum i nya rum bör du först justera nettoområdet för det befintliga rummet så att det endast täcker det nya området. Säkerställ också att du flyttar den blå griprutan för textelement eller block.
Skapa sedan ett nytt nettoområde runt det nya rummet och lägg till relevant rumsinformation som textelement eller block.
Det befintliga rummet kommer att kvarstå i Dalux FM men uppdateras med den nya arean, medan det nya rummet kommer att skapas separat.
