Hur man importerar nya DWG-modeller till FM

Den här artikeln visar hur du för första gången importerar DWG-modeller till Dalux FM med den användardefinierade mallen.

Om du uppdaterar en befintlig modell, läs då denna artikel: Uppdatera DWG-modell i Dalux FM

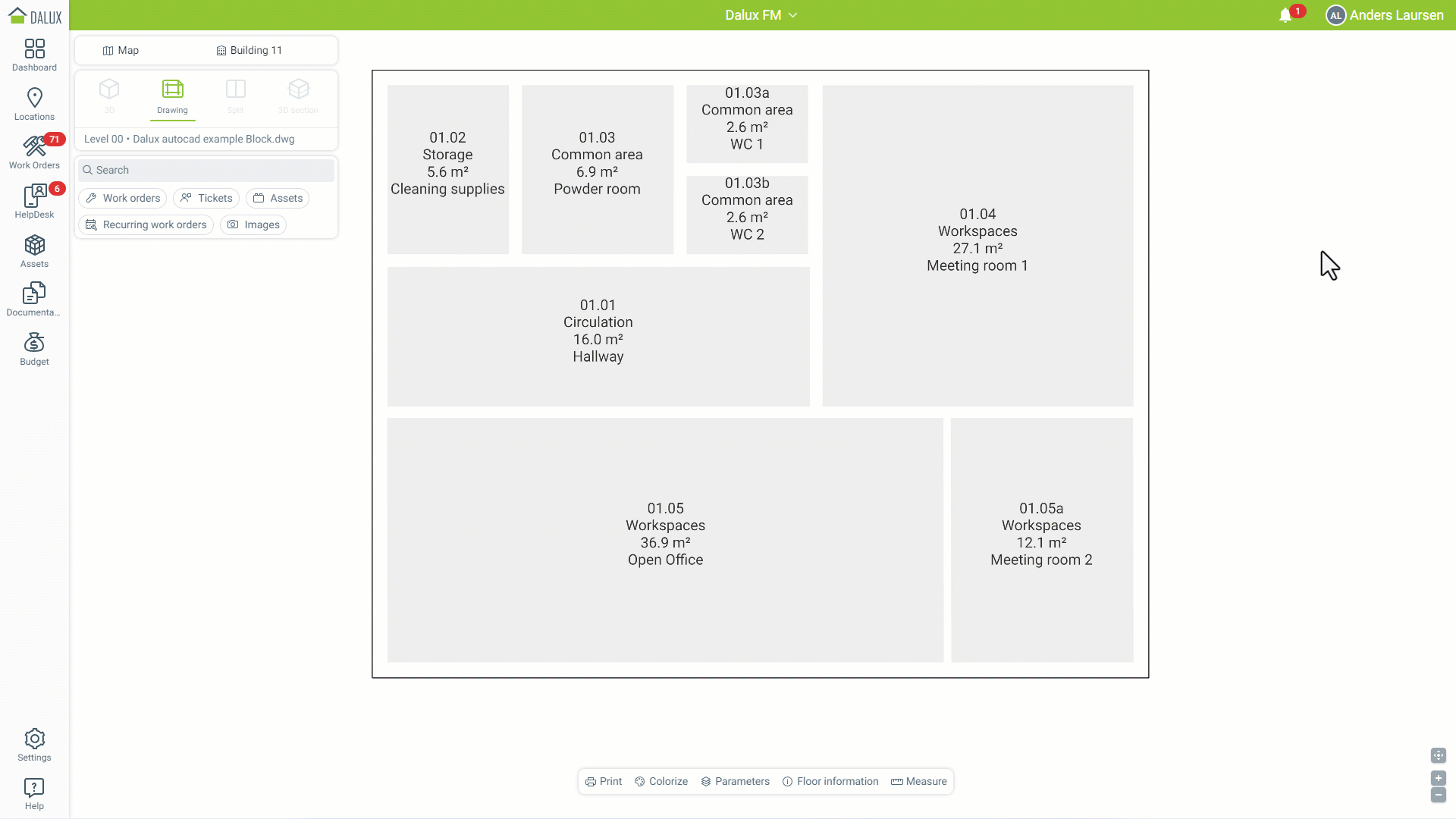

I Dalux FM kan DWG-modell förses med interaktiv rumsdata, vilket gör att användare kan navigera och hantera byggnadens utrymmen. Men för att säkerställa import av data måste uppgifterna placeras i rätt lager i DWG-filen.

Detta inkluderar information som rumsnummer, rumsnamn, areauppgifter och andra relevanta uppgifter som kan behövas för effektiv fastighetsförvaltning.

Vi förutsätter att du är bekant med Autodesk AutoCAD eller Architecture och vet hur man skapar en DWG-ritning.

DWG-krav

DWG-filen kan innehålla rumsdata som kan visas i Dalux FM och därmed ingå i planritningen.

Systemdefinierade fält är:

• Bruttoområde (yttre omkrets för varje plan)
• Nettoområde (inre omkrets för varje rum)
• Rumsnummer (ska användas som varje rums unika identifierare)
• Rumstyp
• Namn
• Användare

Ytterligare användardefinierade fält kan skapas under Inställningar Användarfält 'Rum'.

Förbered DWG-ritningar

För att framgångsrikt importera data till Dalux FM är det viktigt att följa reglerna för att skapa DWG-ritningarna.

Brutto- och nettoområde

För att importera brutto- och nettoområdet för en våning bör varje område skapas på ett separat lager.

Bruttoområde
Skapa en polyline runt byggnaden och ge den ett igenkännbart namn.

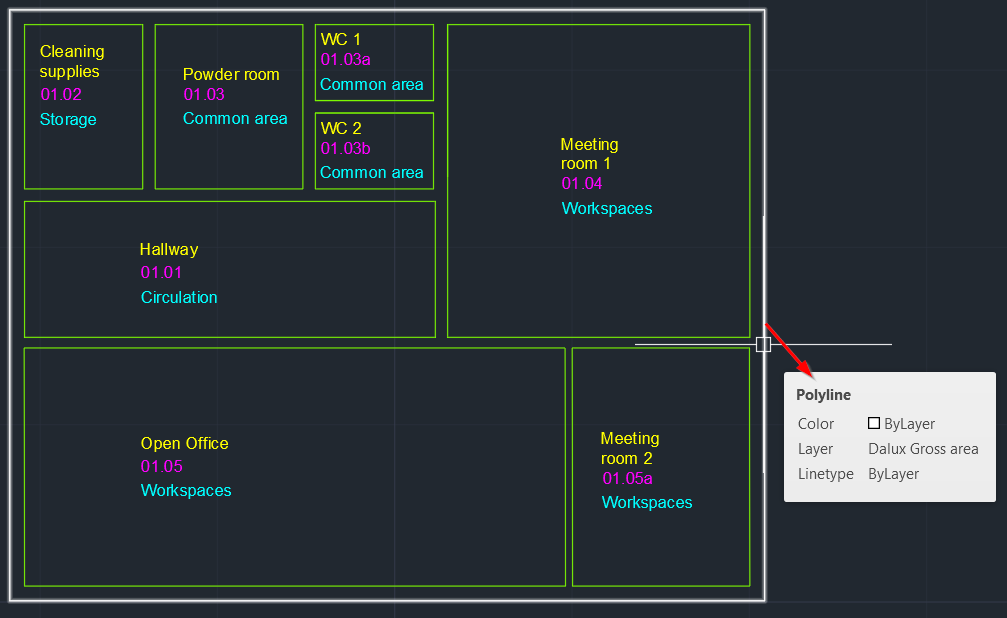

Till exempel: Skapa en polyline på "Dalux Gross area" som visas av den vita rektangeln.

Nettoområde

Skapa polylines längs innerväggarna i varje rum och märk dem för enkel igenkänning.

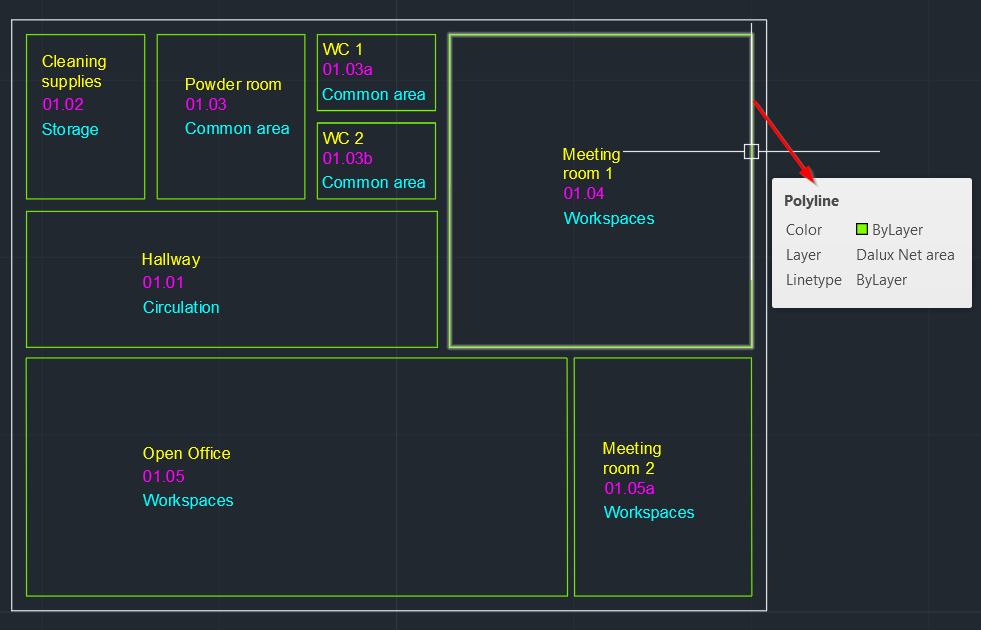

Till exempel: Skapa polylines på ett lager som heter "Dalux Net Area" som visas av de gröna rektanglarna:

Användardefinierade fält

För de användardefinierade fälten har du två alternativ:

• Textelement
• Blockreferens

Textelement

Skapa textelement som har det blå fyrkantiga greppet innanför nettoområdets polyline i varje rum.

Dessa textelement bör märkas med namn som är igenkännbara för dig.

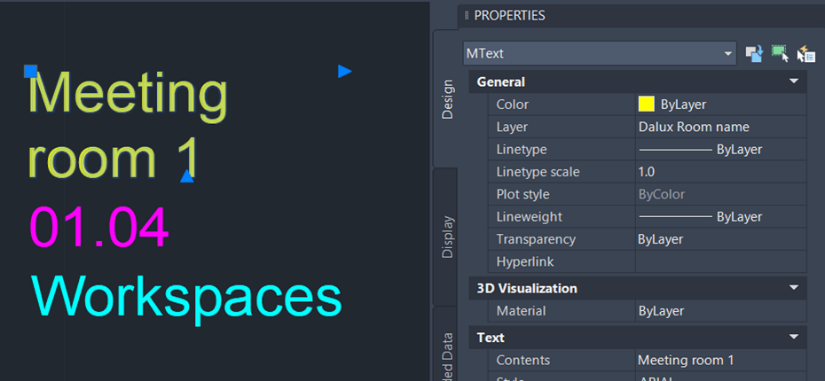

Till exempel, skapa Rumsnamn på ett lager som heter "Dalux Room name", visat med gul textfärg:

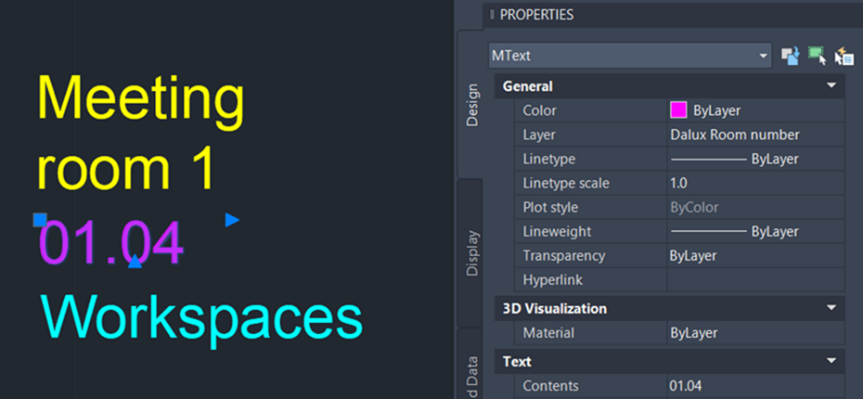

Rumsnummer (ska användas som varje rums unika identifierare) på ett lager som heter "Dalux Room number" visas med lila text:

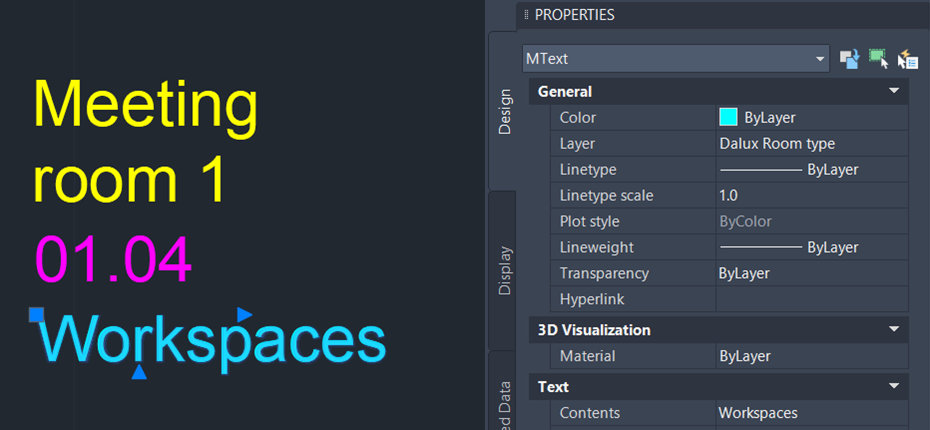

Rumstyp på ett lager som heter "Dalux Room type" visas med blå text:

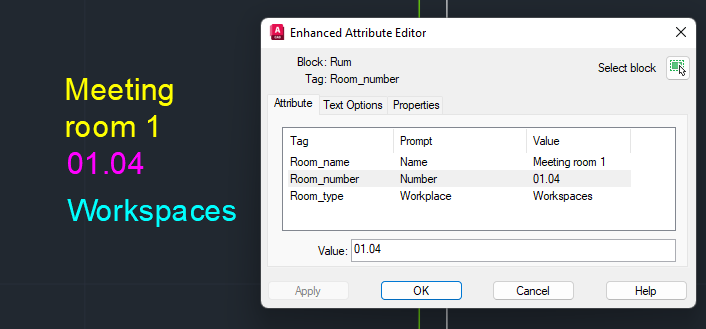

Block reference

Skapa ett block som innehåller rumsattributen. Blocket ska placeras med det blå fyrkantiga greppet innanför polyline för nettoområdet i varje rum och ligga på ett lager som du enkelt kan identifiera.

Se till att blocket innehåller varje rums attribut på separata lager, som nämnts ovan.

Till exempel kan du skapa ett block för varje rum på "Dalux Block Layer", och varje block bör innehålla relevanta attributelement.

Obs: Blocklagret importeras inte, endast attributen på matchande lager.

DWG-lager

DWG-filen kommer nu att innehålla följande lager, redo att importeras till Dalux FM:

Importera rumsdata via den användardefinierade DWG-mallen

Navigera till den byggnad du vill importera DWG-ritningen till och klicka på Ritningar och BIM.

Klicka sedan på Lägg till, och sedan Ladda upp från dator.

Välj DWG-filen att importera från din dator och klicka på Öppna.

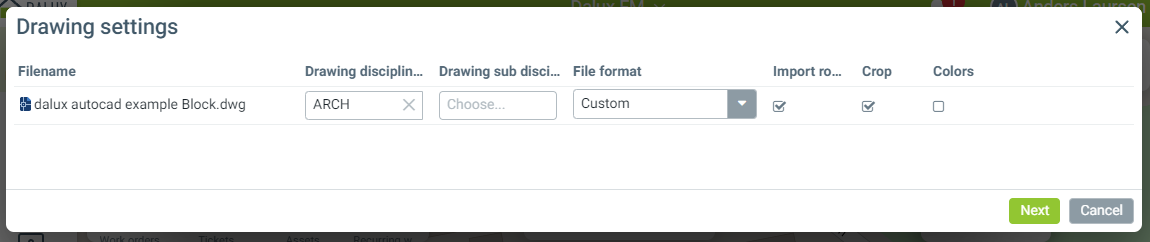

Ritningsinställningar

Välj ritningsdisciplin och välj filformatet 'Användardefinierat'.

Markera 'Importera rum' och 'Beskär' och klicka 'Nästa'.

Observera att den importerade ritningen kommer att vara i svartvitt.

För att importera den med färger från DWG, välj alternativet 'Färger'.

• Disciplin (ritning): Detta är obligatoriskt och kan användas för att filtrera ritningen under Dokument.
• Ritning underdisciplin: Detta är valfritt och kan filtrera ritningen under Dokument.
• Filformat: Detta är importens beteende; i den här artikeln beskriver vi endast "Användardefinierat".
• Importera rum: Välj om rumsdata ska importeras eller inte.
• Beskär: Detta gör att du kan skapa en rektangel runt ritningen för att ta bort onödiga uppgifter.
• Färg: Ritningen visas i svartvitt. Om du väljer färger kommer ritningens lagerfärger att visas.

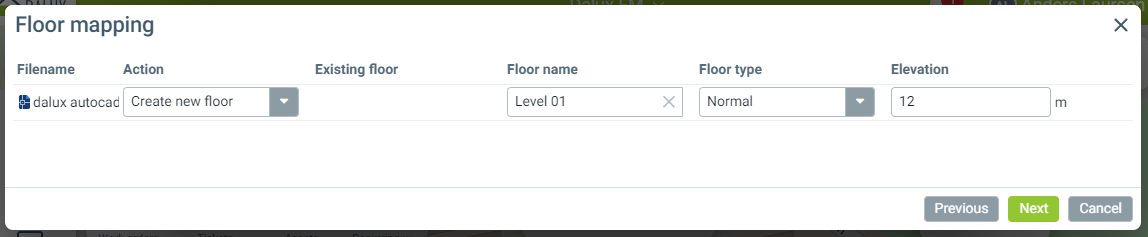

Planmappning

Skapa ett nytt plan eller välj ett befintligt. Kontrollera namn på plan, Typ och Höjd, och klicka sedan 'Nästa'.

• Åtgärd: Välj mellan att skapa ett nytt plan eller att använda ett befintligt.
• Befintligt plan: Om du väljer "Använd befintligt" under "Åtgärd" kan du se de tillgängliga planen. Du kan dock inte ändra namn på plan, typ eller höjd under en uppdatering.
• Namn på plan: Om du valde "Skapa nytt plan" under "Åtgärd" kan du skriva in namnet på planet här.
• Plantyp: Om du har flera plan på samma höjd, välj en typ för filtreringsändamål.
• Höjd: Ange planets höjd, som kommer att sorteras från högst till lägst.

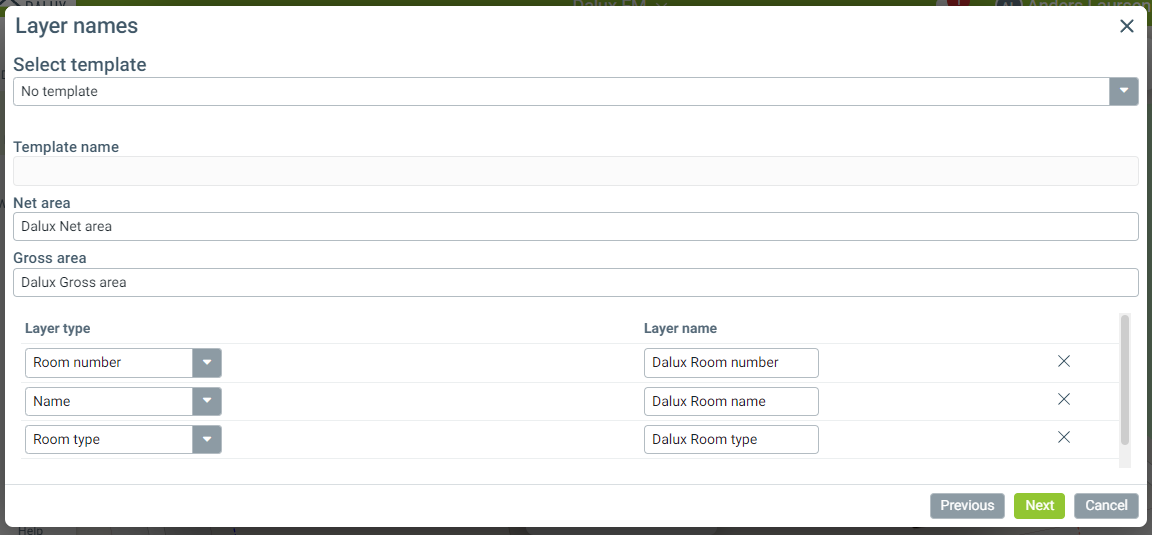

Lagernamn

Välj en mall (se nedan), eller skriv in lagernamnen för netto- och bruttoområdena och matcha sedan lagertypen (användardefinierade fält) med lagernamnen.

Klicka 'Nästa' när du är klar.

• Välj mall: Du kan skapa en fördefinierad mall så att varje lager matchas automatiskt vid varje import.
• Namn på mall: Visar namnet som valts under 'Välj mall'.
• Nettoområde: För varje closed polyline i ritningen kommer Dalux FM att skapa ett rum.
• Bruttoområde: För varje closed polyline i ritningen som matchar detta lager kommer Dalux FM att skapa ett bruttoområde och fylla i bruttoområdesparametern på byggnaden.
• Lagertyp: Välj Dalux-parametern, som kommer att fyllas med det valda lagernamnet.
• Lagernamn: Skriv in lagernamnet, och innehållet i textelementet eller attributet kommer att fylla den valda Dalux-parametern.

Mall för DWG-filformat:

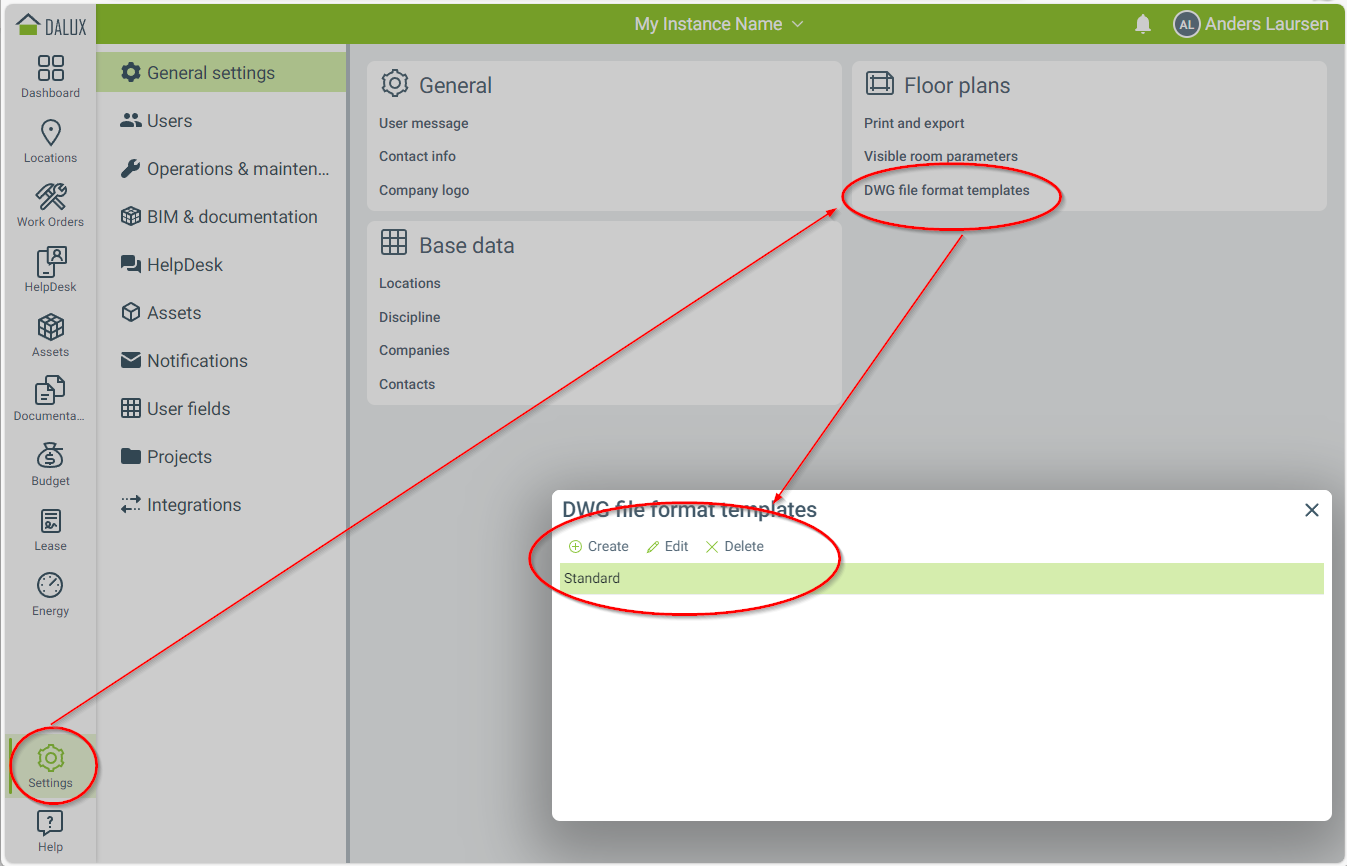

Skapa en mall under Inställningar Allmänna inställningar Planritningar: Mallar för DWG-filformat.

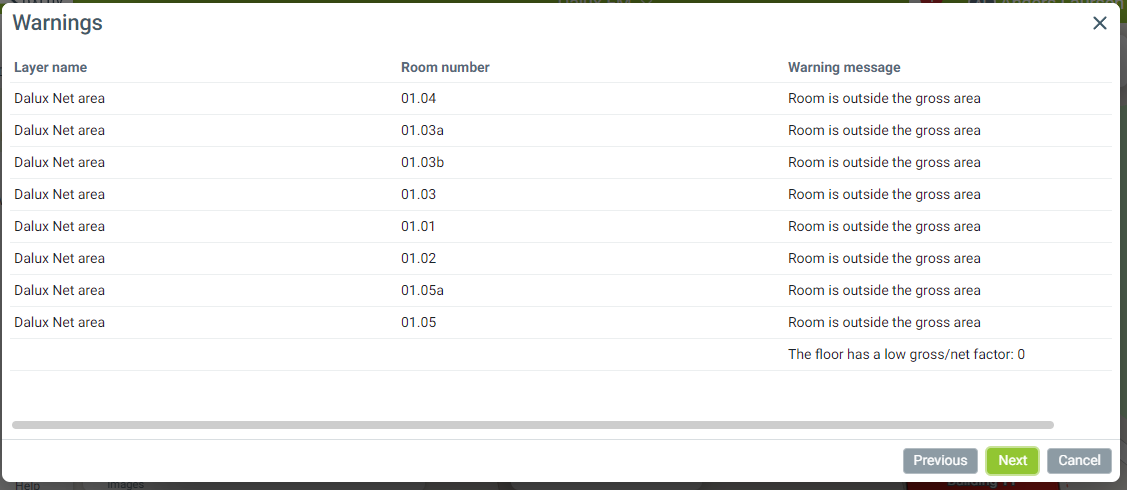

Varningar

Om det finns några fel i ritningen kommer de att visas här.

Verifiera varje post, eftersom det kommer att påverka dina data. När du är nöjd, klicka på 'Nästa'.

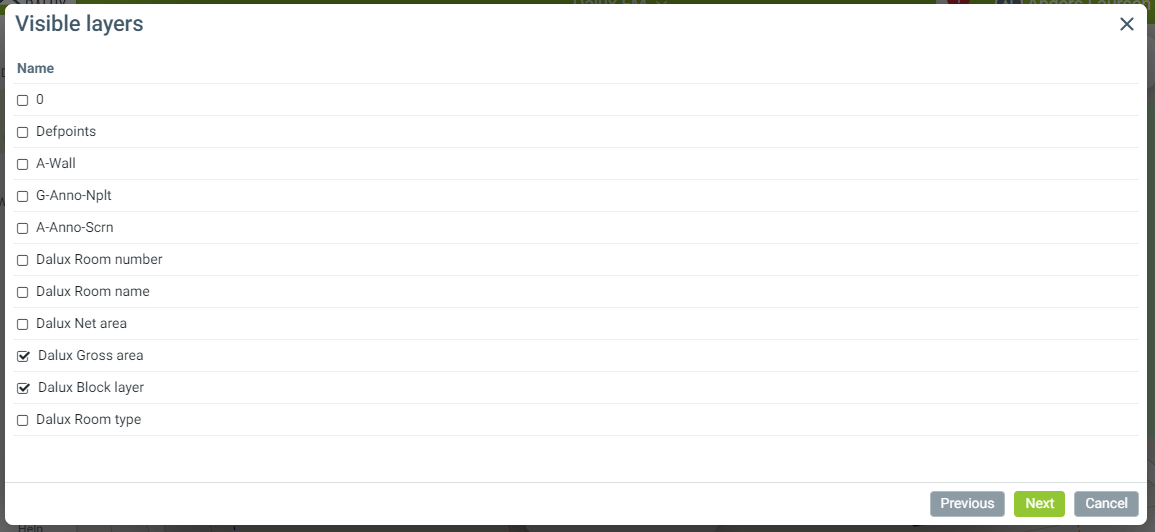

Synliga lager

Markera rutorna för de lager du vill visa i ritningen.

Generellt inkluderar detta bara brutto- och nettoområden samt permanenta installationer som toaletter och handfat.

Observera att detta endast påverkar visningen av ritningen och inte den importerade informationen.

Kom också ihåg att du kan slå på rumsinformation i Dalux FM vid ett senare tillfälle när du visar ritningen, så det är inte nödvändigt att välja dem här för att göra dem synliga.

Klicka 'Nästa' för att fortsätta.

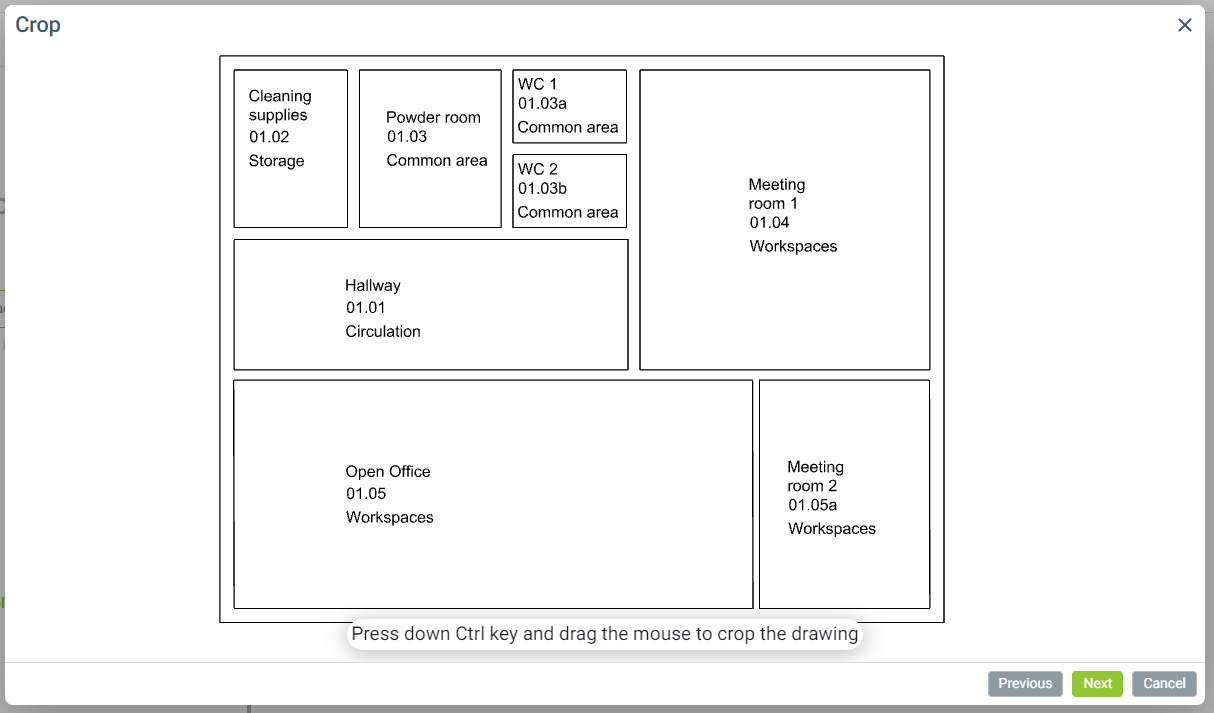

Beskär

Dra en ruta runt det specifika området i ritningen som du vill ska visas.

Detta gör att du kan ta bort oönskad information som anteckningar eller ritningshuvuden, så att endast nödvändiga detaljer är synliga.

Klicka 'Nästa' för att fortsätta.

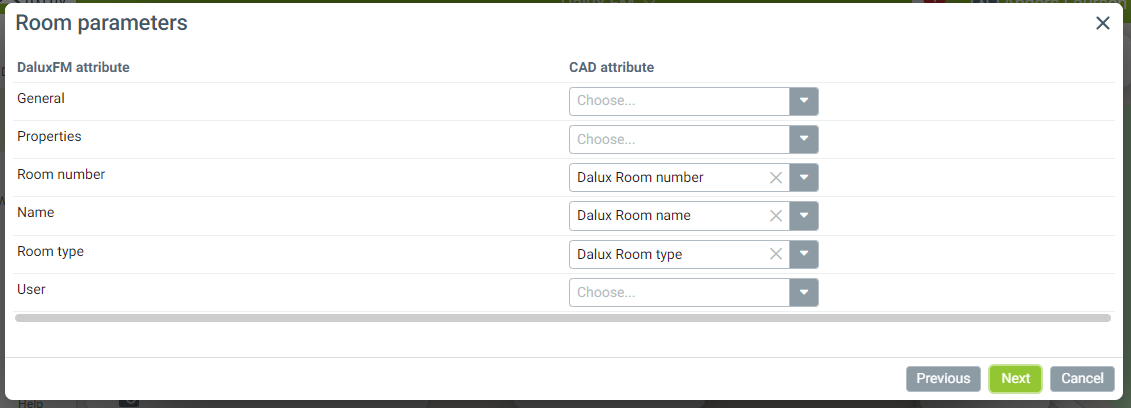

Rumsparametrar

Kontrollera att varje Dalux FM-attribut är korrekt matchat med ett CAD-attribut från modellen.

Du kan endast välja CAD-attribut från lager som matchats i steget "Lagernamn".

Klicka 'Nästa' för att fortsätta.

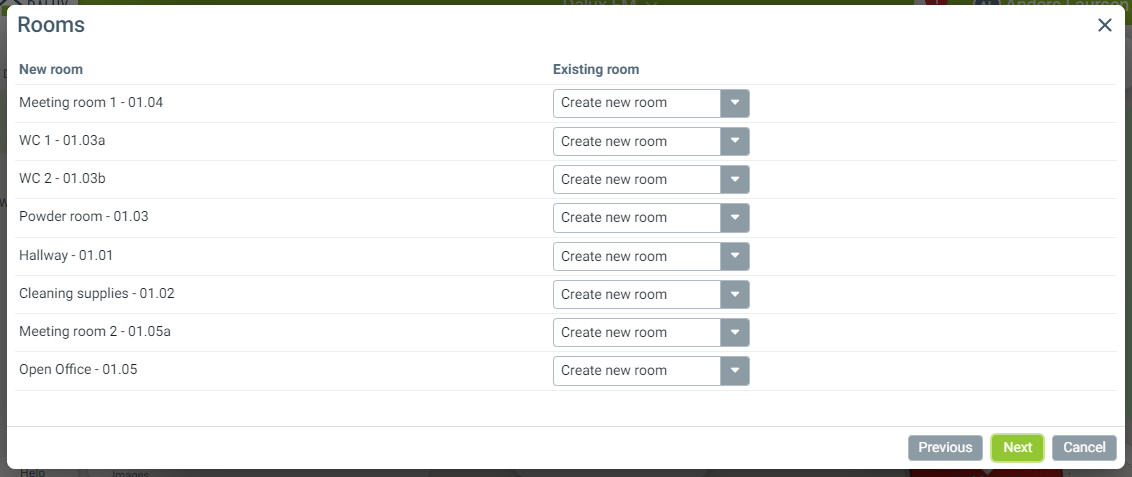

Rum

En lista över alla rum som kommer att skapas visas med rumsnamn och rumsnummer.

Eftersom detta är din första uppladdning är det enda tillgängliga alternativet just nu att skapa ett nytt rum.

Klicka 'Nästa' för att fortsätta.

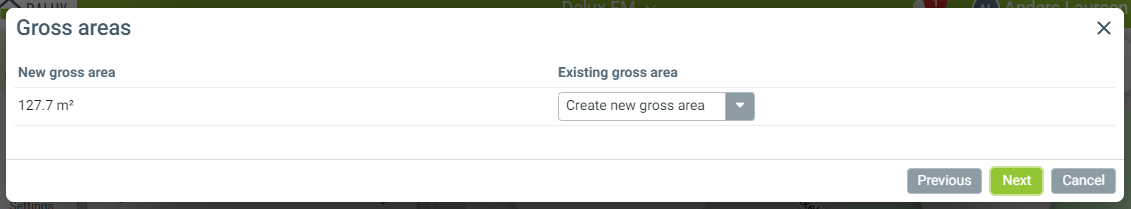

Bruttoområde

Detta visar bruttoområdet från polylinen som matchade bruttoområdets lager.

Eftersom detta är din första uppladdning är det enda alternativet att skapa ett nytt.

Klicka på 'Nästa' för att fortsätta.

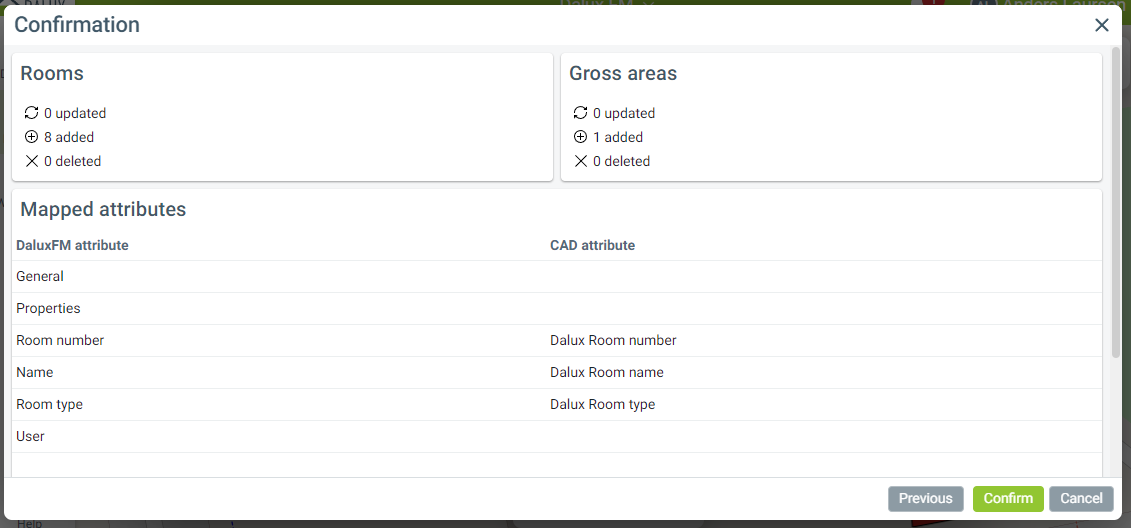

Bekräftelse

Granska informationen som anges, vilken kommer att importeras från modellen.

Det är viktigt att säkerställa att data stämmer innan du klickar på knappen 'Bekräfta' för att fortsätta med importen.

Observera att denna åtgärd är irreversibel, så det är viktigt att verifiera att uppgifterna är korrekta innan import.

Ritningen bearbetas och slutförandetiden beror på mängden data.

Exempeldata

Artikeln innehåller en länk nedan för att ladda ner DWG-ritningar för att visa ett exempel på en planritning.
