Navigera i platser på mobilen

I den här artikeln beskrivs hur man navigerar och mäter i ritningar och modeller i Dalux mobilapp.

Med Dalux Mobile kan du snabbt komma åt ritningarna och modellerna på projektet för att få den information du behöver. Varje användare på projektet har åtkomst till Platser-modulen och mätverktygen i den.

Om du använder Dalux på datorn kan du lära dig hur du navigerar i 3D i den här artikeln: Navigera i Platser på datorn.

Video

Hur man kommer åt och navigerar ritningar på Platser

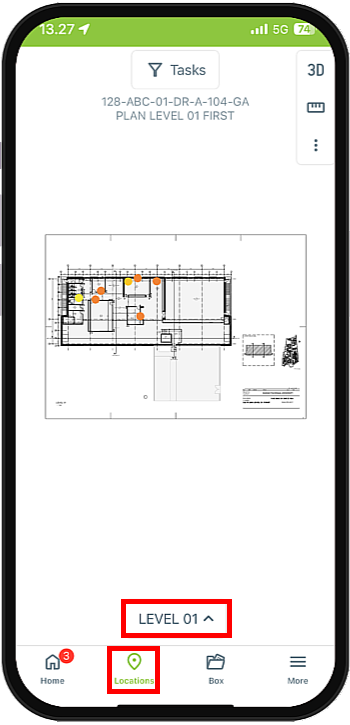

Tryck på -ikonen i det nedre fältet för att komma till platser. Du kan växla mellan en kartvy () och en ritningsvy (). Denna artikel behandlar endast ritningsvyn.

När du tittar på ritningar på Platser kan du:

• Använd två fingrar för att zooma in och ut
• Dra vyn genom att hålla ett finger på skärmen och flytta runt det

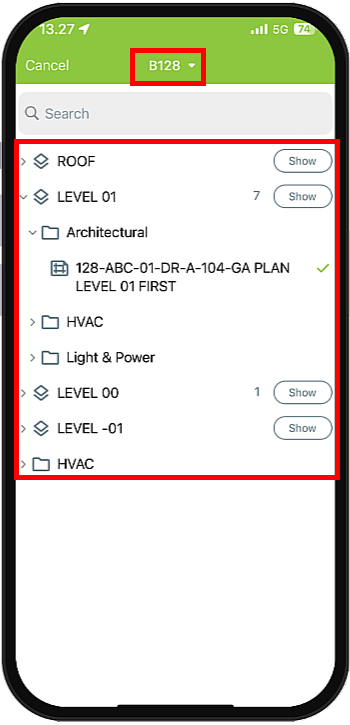

Längst ned i vyn kan du ändra vilken ritning som visas genom att trycka på knappen som visar den aktuella ritningen. Längst upp på skärmen kan byggnaden ändras.

Våningsplan och disciplinmappar kan ses i vyn, och ritningar kan öppnas genom att trycka på dem.

Du kan också söka efter en ritning.

Att trycka på 'Öppna' hoppar till standardritningen för planet.

Hur man visar olika registreringstyper på ritningar

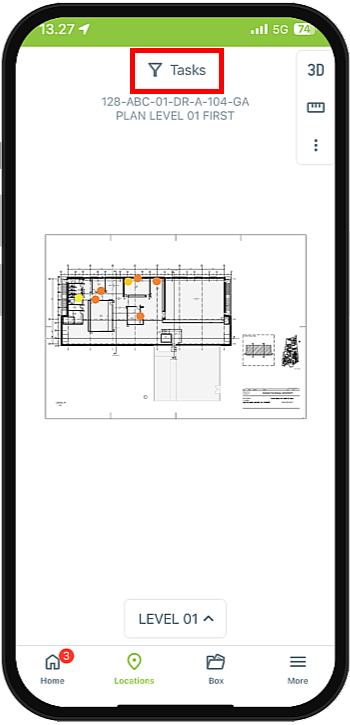

När du tittar på en ritning kan du högst upp i vyn se vilket registreringsfilter som för närvarande är aktivt.

Tryck på denna knapp för att anpassa ditt filter eller byta till en annan registreringstyp.

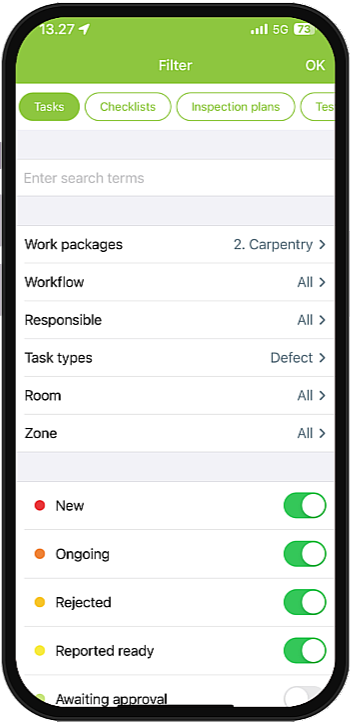

Det beror på dina rättigheter och roller i projektet vilka typer som finns tillgängliga. Du kan snabbt skapa specifika filter så att du kan hitta vad du söker efter. Efter att ha valt parametrarna för ditt filter, tryck på 'OK' för att returnera till ritningen.

Hur man mäter i 2D

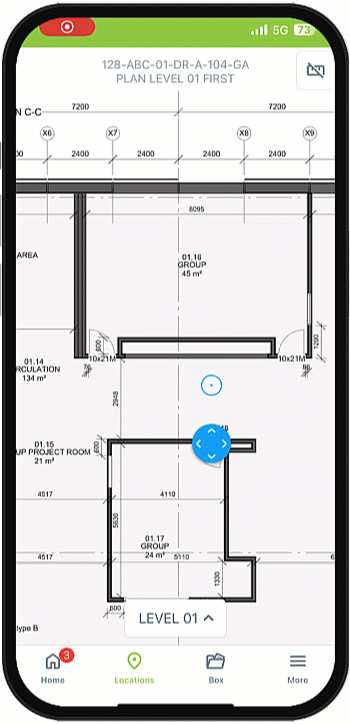

När du visar en ritning kan du gå in i mätningsläget genom att trycka på -ikonen.

Detta visar ett blått mätverktyg. Du kan dra runt den med fingret. När du släpper fingret från skärmen kommer en mätpunkt att placeras ut.

Du kan sedan flytta mätningsverktyget till en annan plats för att få en längdmätning. När du gör mer än två punkter visas en ytmätning i mitten av den uppmätta formen.

För att avsluta mätningsläget, tryck på -ikonen igen.

Hur man får åtkomst och navigerar i 3D

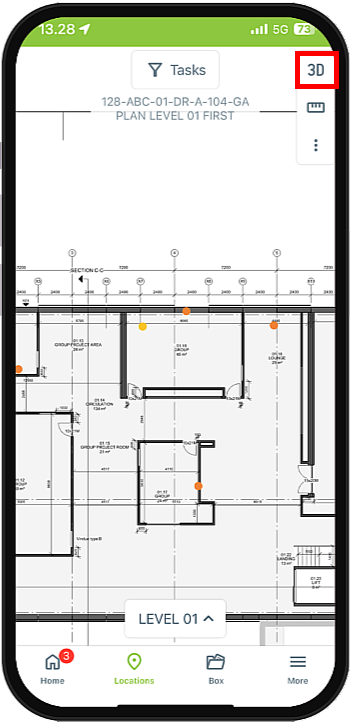

När du öppnar en ritning som är mappad till en BIM-modell kommer en 3D-knapp att visas i ritningsvyn. Du kan trycka på den här knappen för att byta till Dalux BIM-viewer.

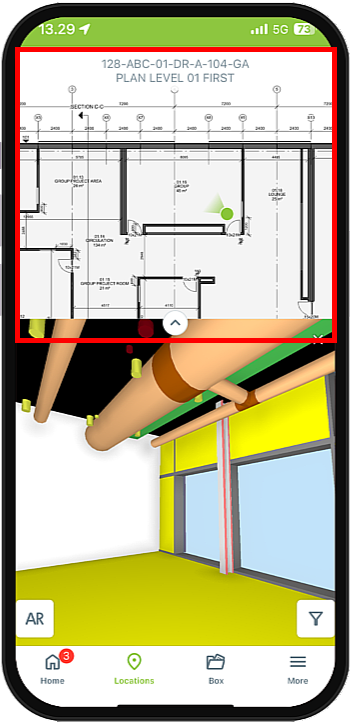

Standardläget för 3D är delad vy. Detta gör att du kan hoppa till en plats genom att trycka på en punkt på ritningen. 3D-vyn visas längst ner. Den delade vyn låser höjden till den valda nivån, vilket innebär att du inte kan röra dig vertikalt i modellen.

I 3D-vyn kan du:

• Se dig omkring genom att hålla fingret på skärmen och flytta runt det
• Flytta dig bakåt och framåt i modellen genom att hålla in och ut med två fingrar
• I helskärmsläge, vertikalt genom att dra två fingrar uppåt eller nedåt på skärmen

Om du vill ha en fullskärmsvy av 3D, kan du trycka på -ikonen i mitten av skärmen.

Hur man ser BIM-egenskaper och använder filter i 3D

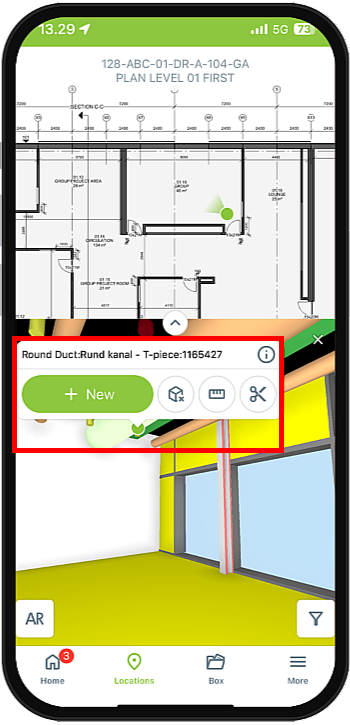

I 3D-vyn kan du trycka på 3D-objekt för att se objektets namn och få tillgång till fler egenskaper genom att trycka på -ikonen.

Du kan också dölja objektet, skapa mätningar eller skapa en beskärning. Se gärna videon högst upp för mer information om detta.

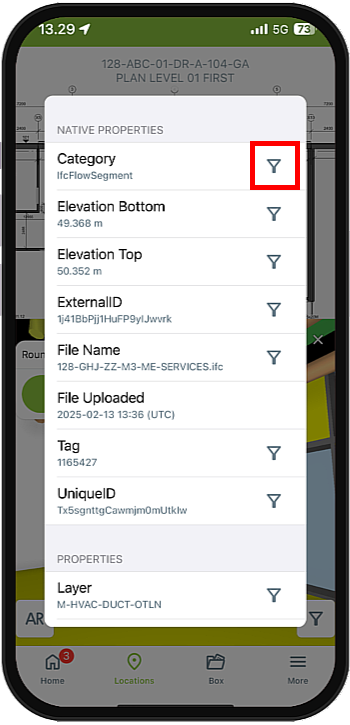

När du visar egenskaperna för BIM-objektet kan du snabbt tillämpa filter för de olika egenskaperna genom att trycka på -ikonerna. Tryck utanför egenskapsfönstret för att stänga det och tillämpa filtren.
