Hur du importerar IFC-modeller till FM

Denna artikel visar hur du laddar upp IFC-modeller till Dalux FM och kartlägger de importerade uppgifterna från modellen till Dalux FM.

Som en del av BIM & dokumentationsmodulen kan BIM-modeller läggas till i Dalux FM. Att importera BIM-modeller gör det möjligt att importera data, såsom rum och deras egenskaper, som kan användas med olika andra funktioner.

Hur du laddar upp IFC-filer till Dalux FM

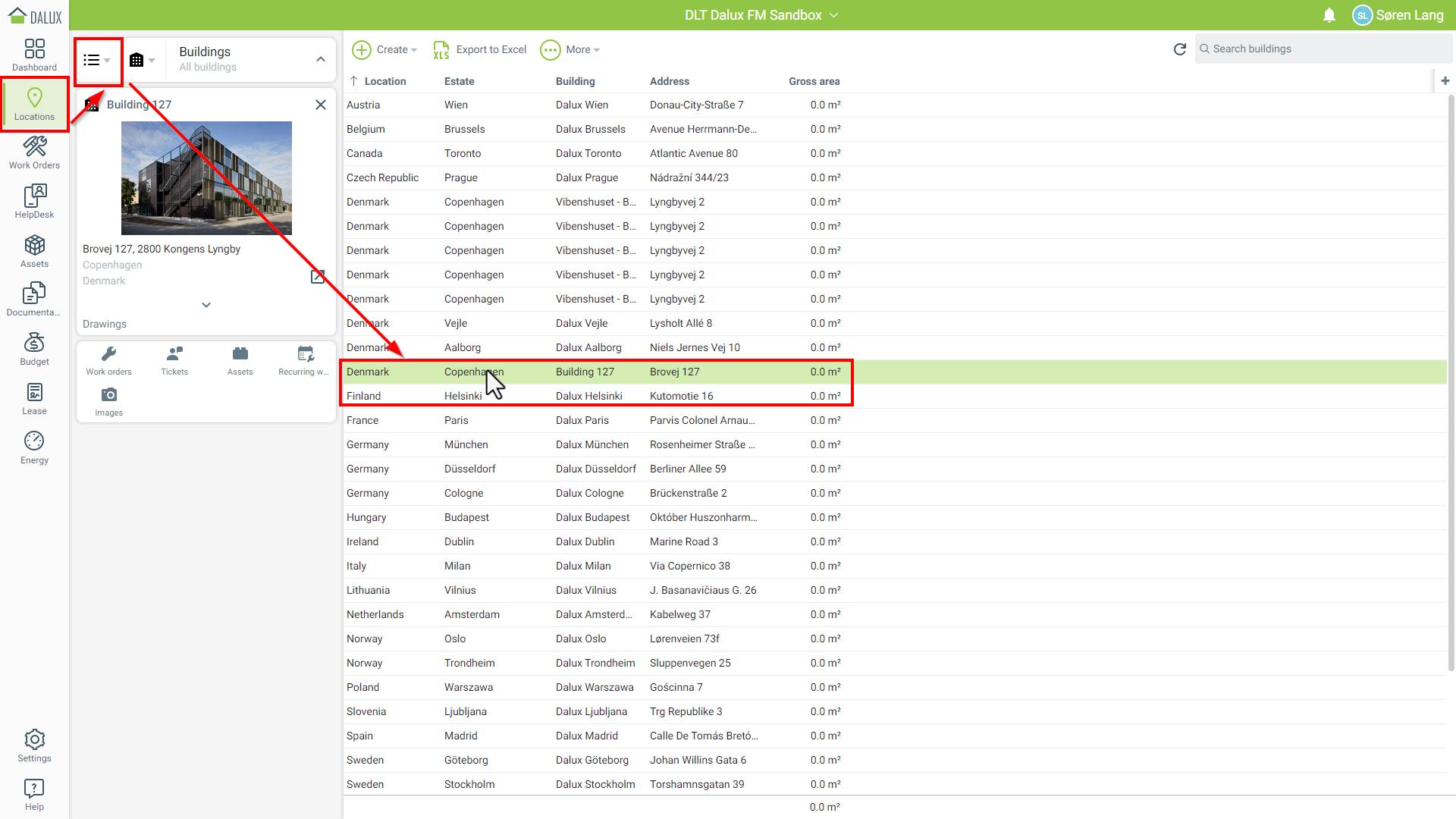

Lokalisera byggnaden i Platser-modulen som du vill ladda upp en IFC-fil till. Detta kan göras med kartan eller genom att använda listvyn.

Dubbelklicka på byggnaden för att öppna den.

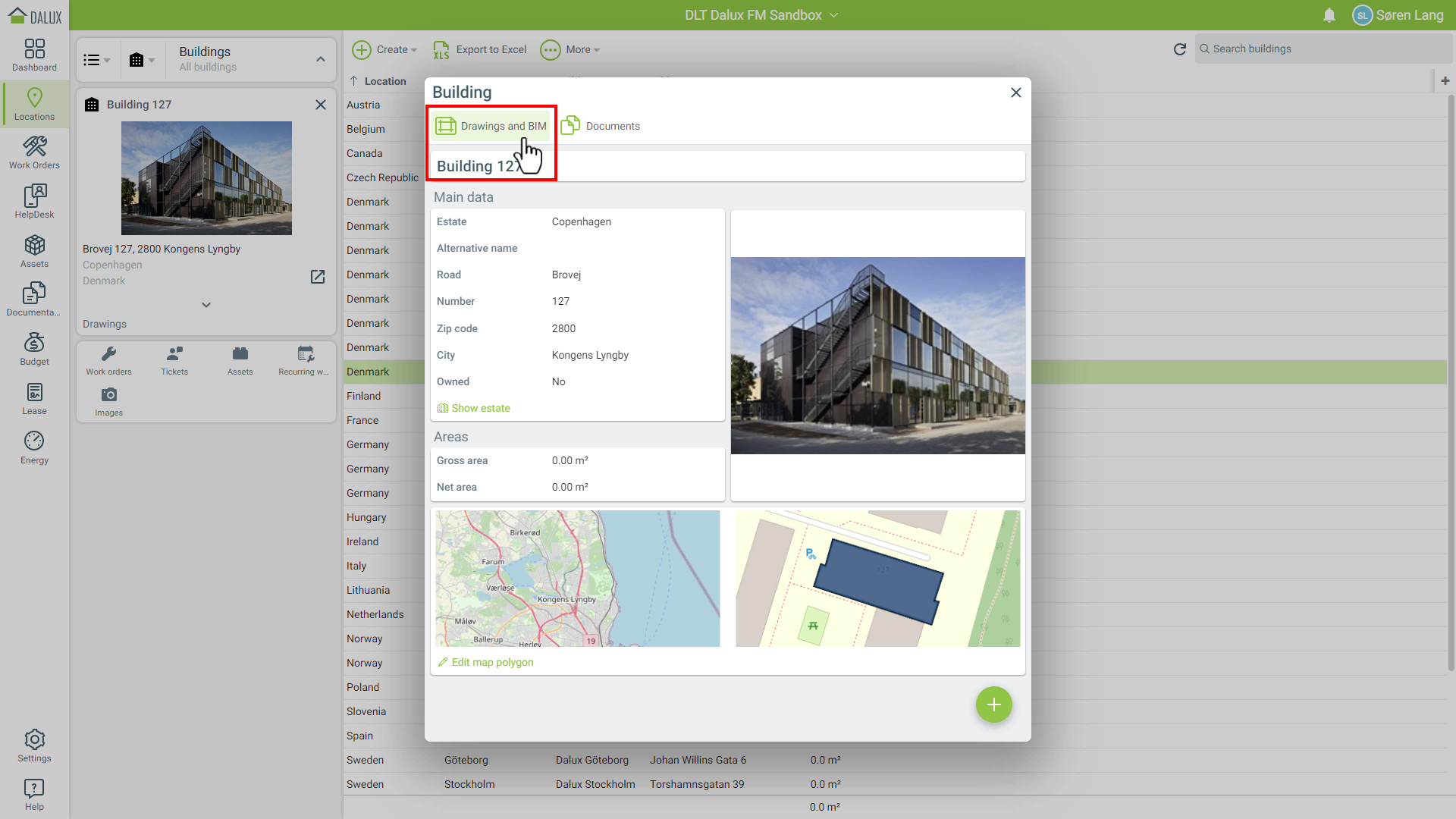

I popupfönstret, klicka på Ritningar och BIM.

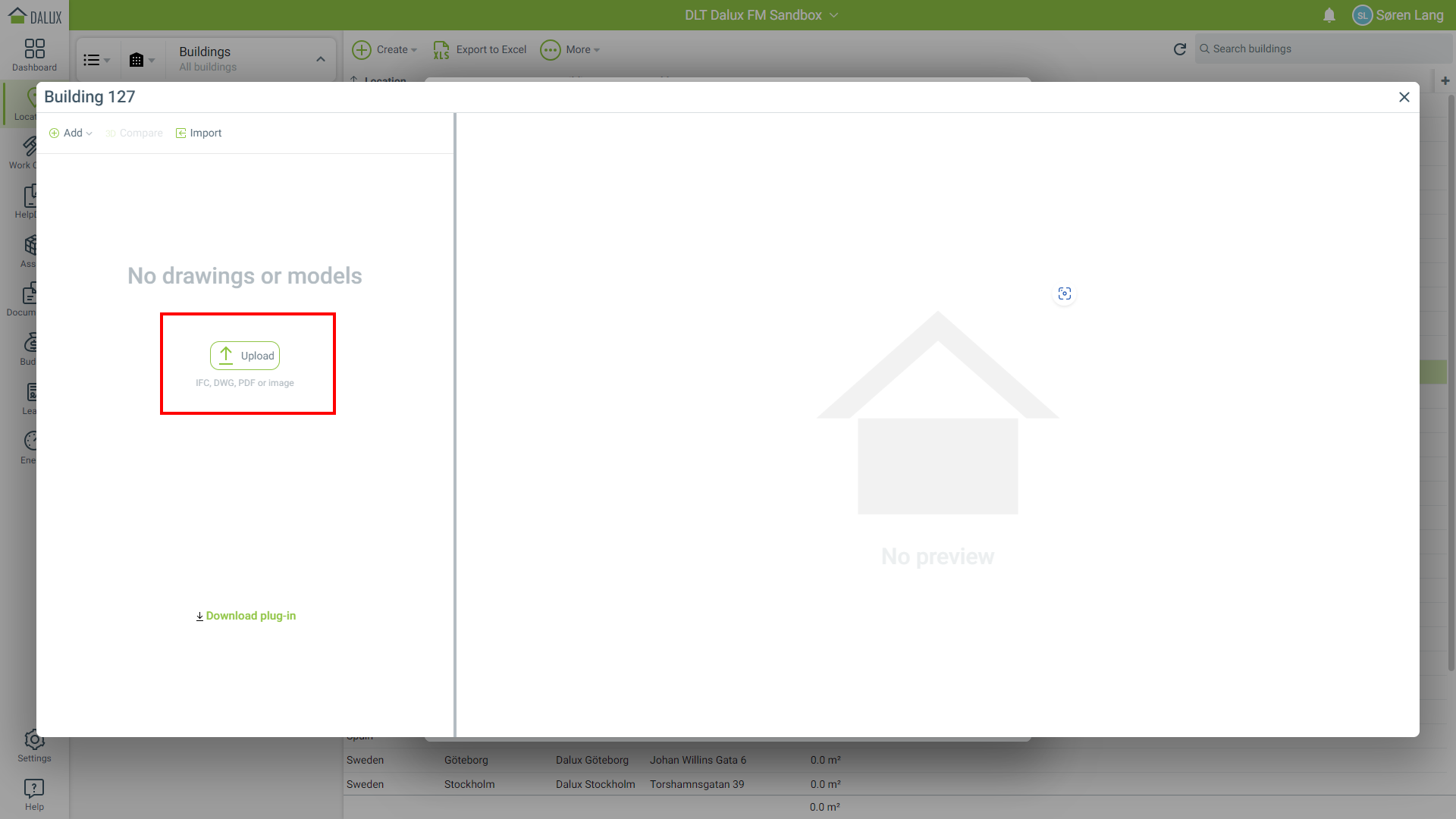

Detta öppnar ett uppladdningsfönster. Klicka på 'Ladda upp' och hitta filen/filerna du vill ladda upp.

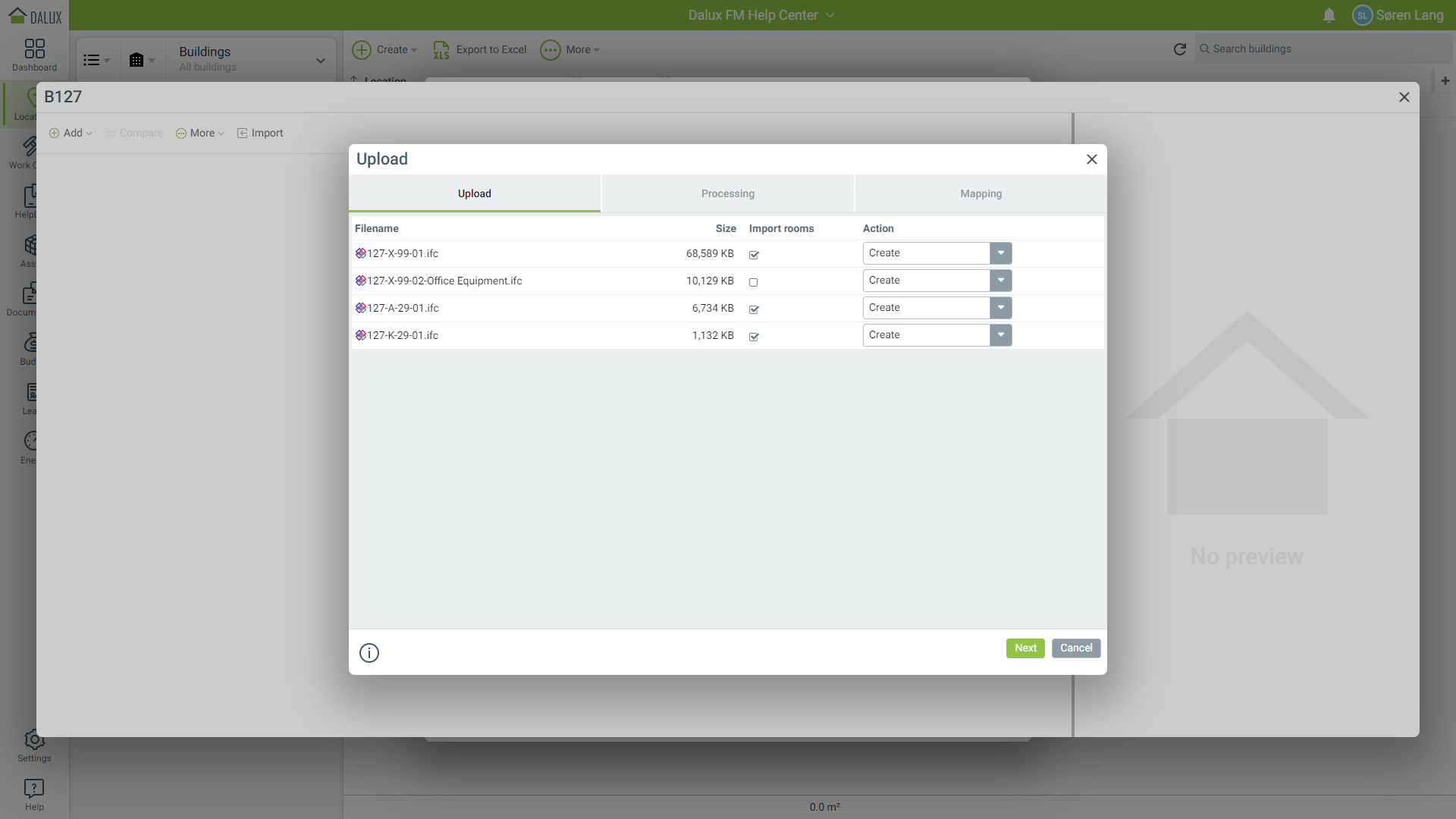

Du kan välja en eller flera filer och ladda upp dem samtidigt. Om du laddar upp flera filer måste du säkerställa vilken data IFC-filerna innehåller, så att du vet vilka filer du ska importera data från.

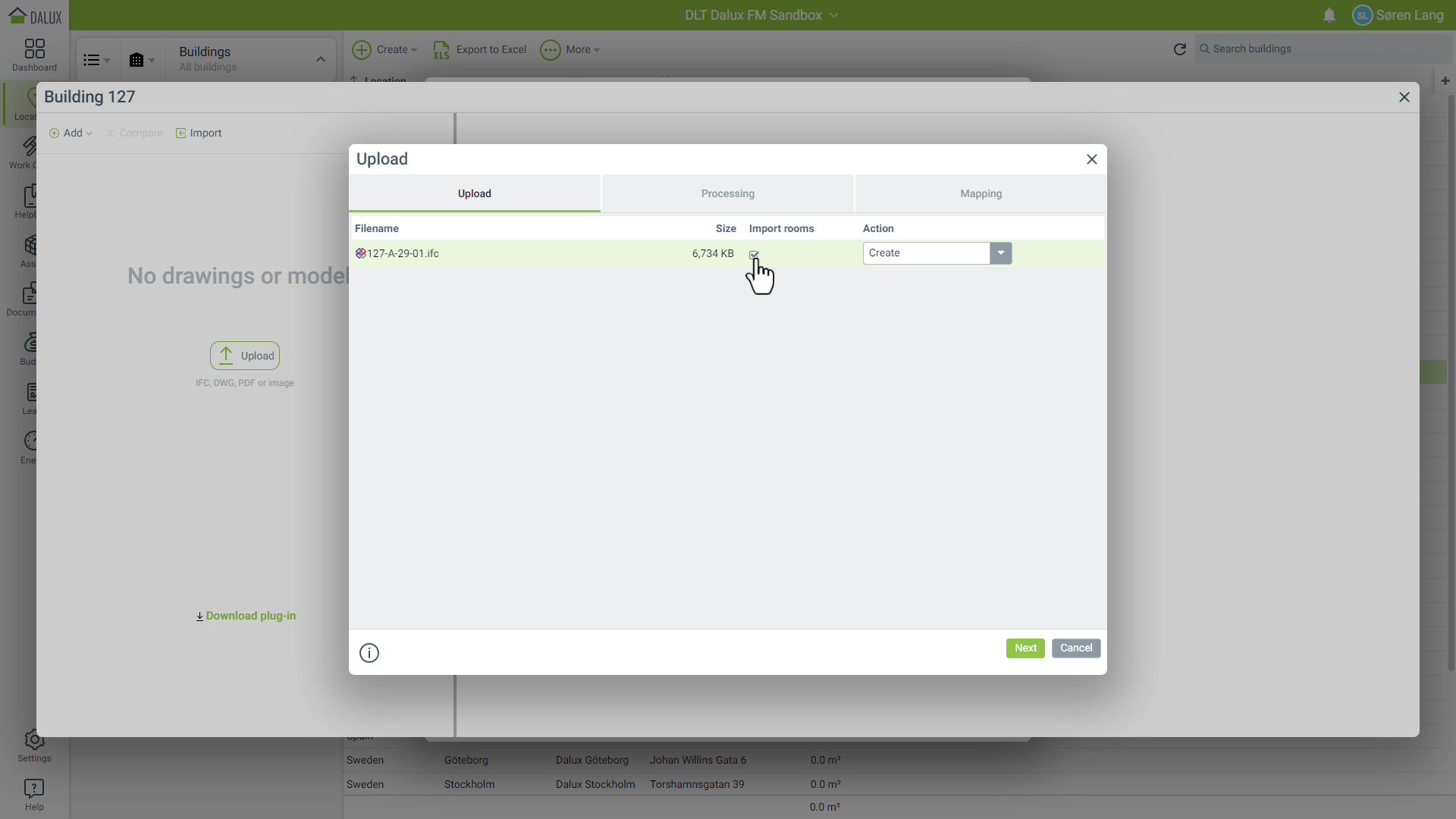

I exemplet nedan laddar vi upp en arkitekt-fil med rumsdata. Därför väljer vi att importera rum från modellen.

Klicka på 'Nästa' för att fortsätta.

När filen har laddats upp och bearbetats måste du kartlägga datan från modellen till Dalux FM. Kartläggningen beror på data från IFC-modellen. I detta fall vill vi kontrollera att kartläggningen är korrekt för plan, rum, rumsegenskaper och bruttoområdet.

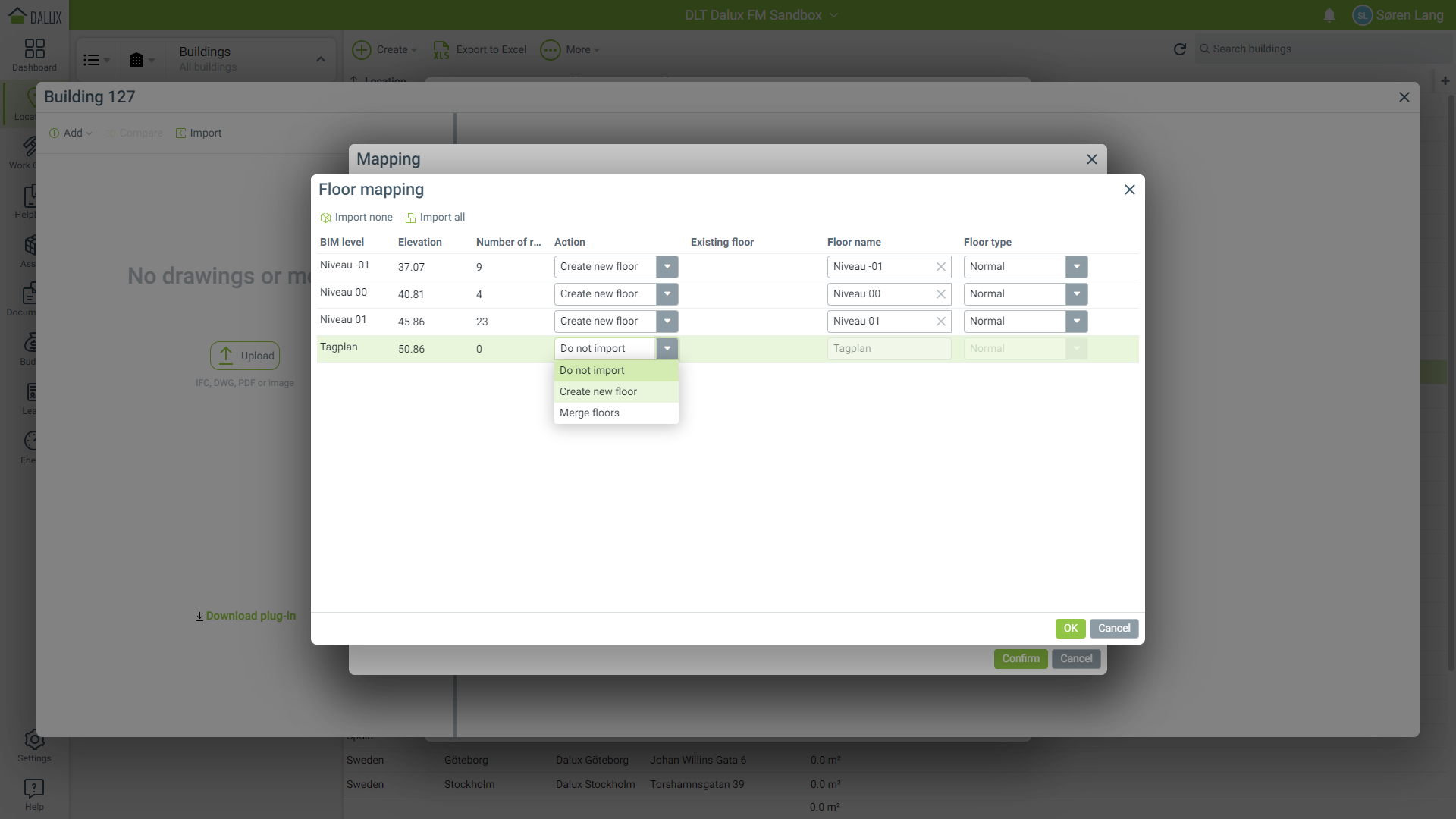

Planmappning

Plan/våningsnivåer importeras automatiskt från IFC-modellen. Du bör se till att rätt plan importeras till Dalux FM. Du kan välja att

• Skapa nytt plan: Skapar ett nytt plan/våningsnivå i Dalux baserat på data från IFC-modellen.
• Importera inte: Ignorerar datan och skapar inte ett nytt plan/våningsnivå i Dalux FM.
• Sammanfoga plan: Du kan välja att sammanfoga plan med befintliga plan eller med plan från importen.

Om det behövs kan nivåerna också döpas om. Namn på plan kommer att visas i Dalux FM.

När du är klar, klicka på 'OK'.

Kartläggning av rum

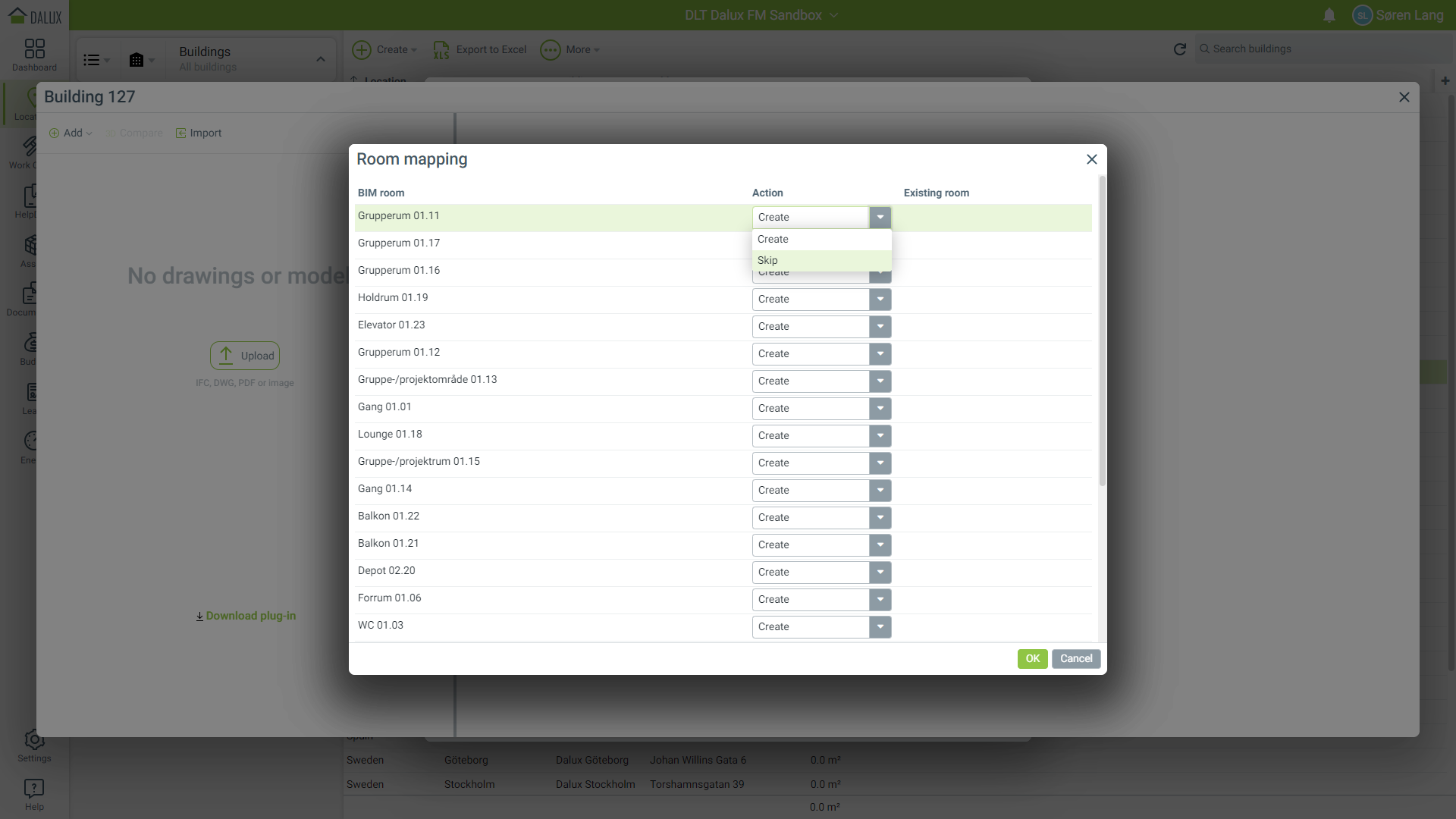

Rumskartläggning görs för att säkerställa att rätt rum från modellen importeras. Du kan välja att importera eller utelämna rum.

Rumsnamn kan inte ändras i Dalux, utan måste ändras i BIM-modellen.

Rumsegenskaper

Rumsegenskaper från BIM-modellen kan kartläggas till en Dalux-rumsegenskap. Du kan lägga till egna rumsegenskaper i Dalux FM. Om du har rumsegenskaper i din BIM-modell som du vill kartlägga till Dalux-egenskaper kan du skapa motsvarande egenskaper i Dalux FM genom att gå till:

Inställningar Användarfält 'Rum' Lägg till egenskaper här.

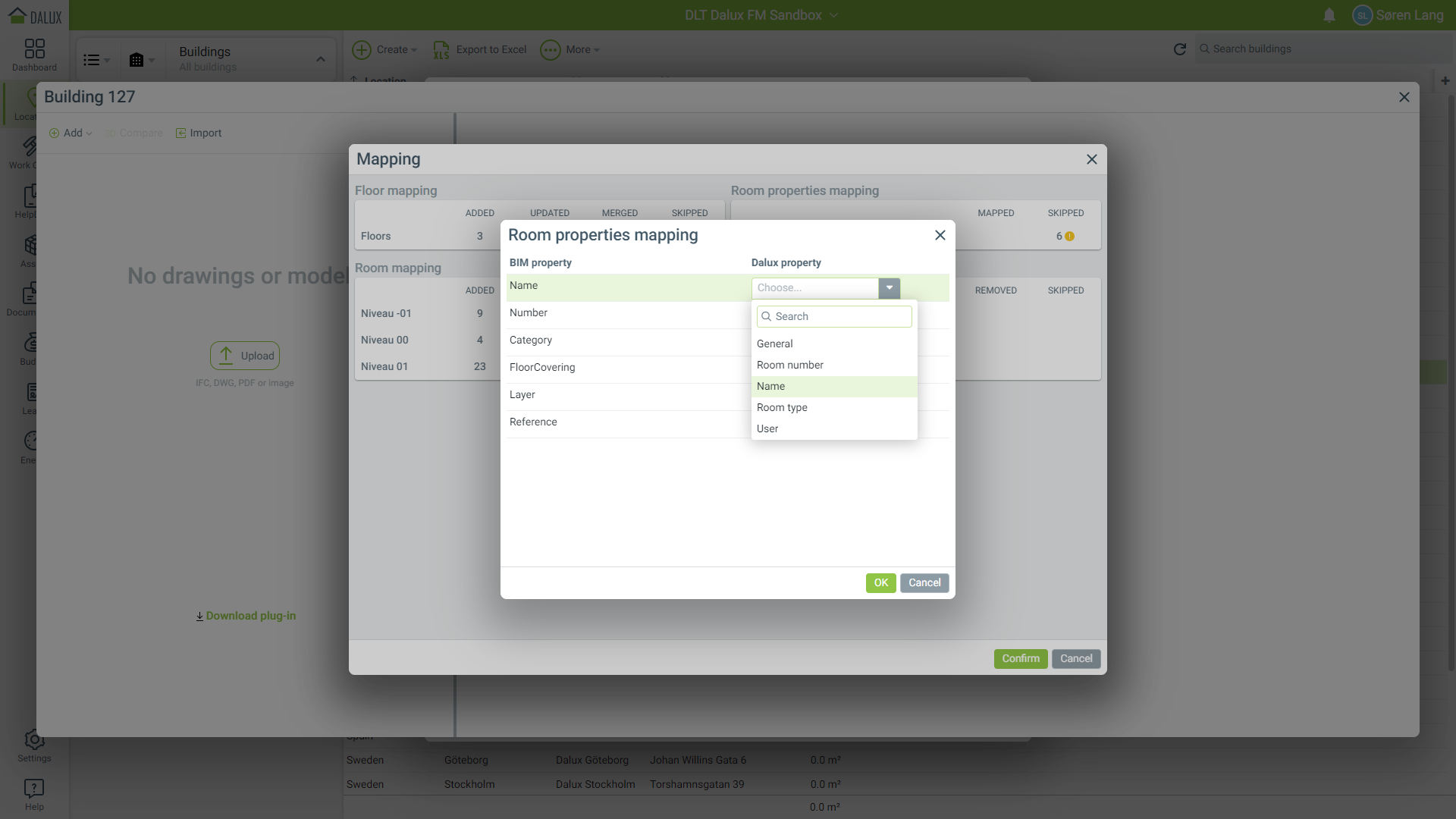

I fönstret för rumsegenskaper, välj vilken BIM-egenskap du vill kartlägga till Dalux-egenskapen.

När du är klar, klicka på 'OK'.

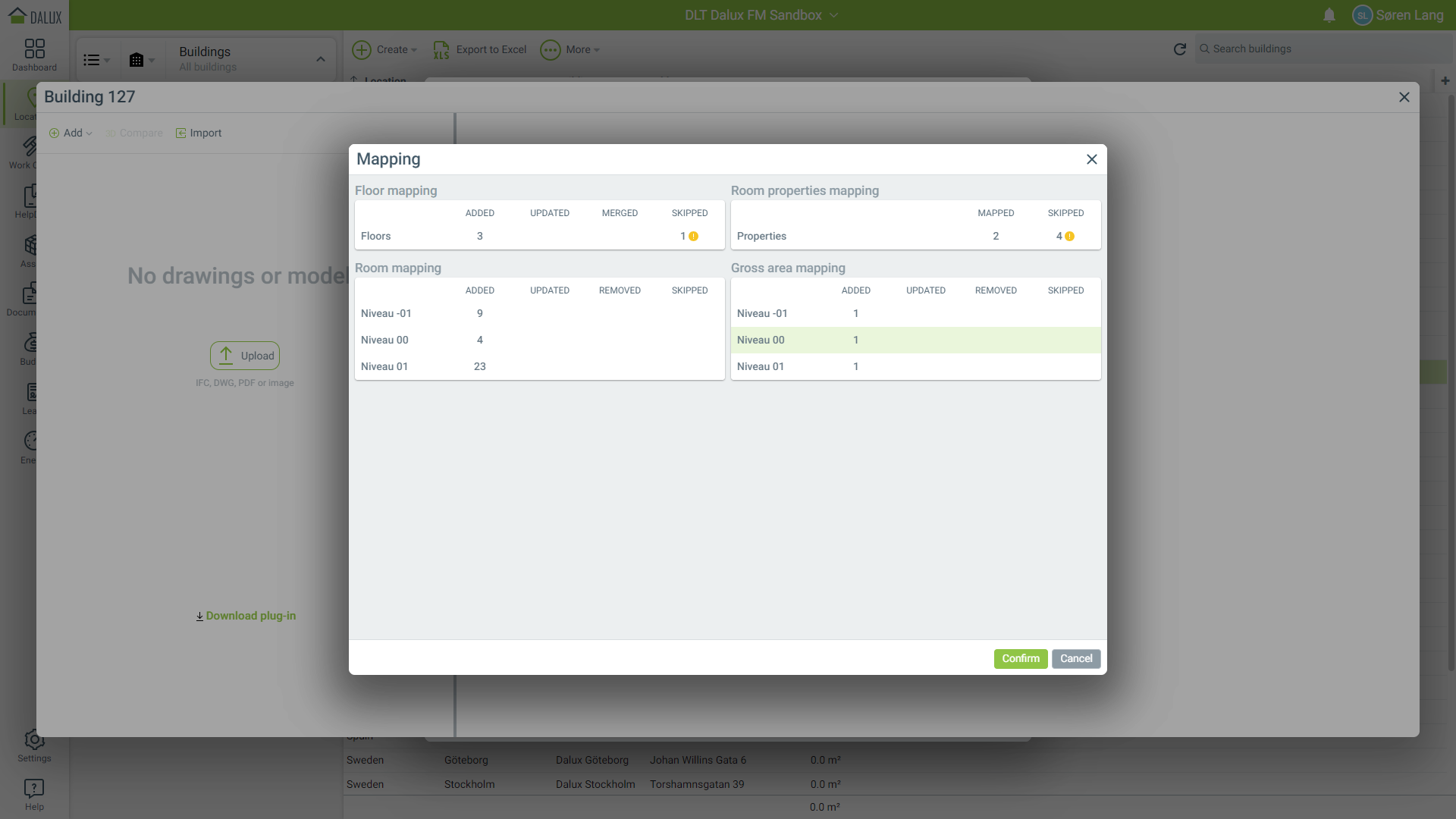

Kartläggning av bruttoområde

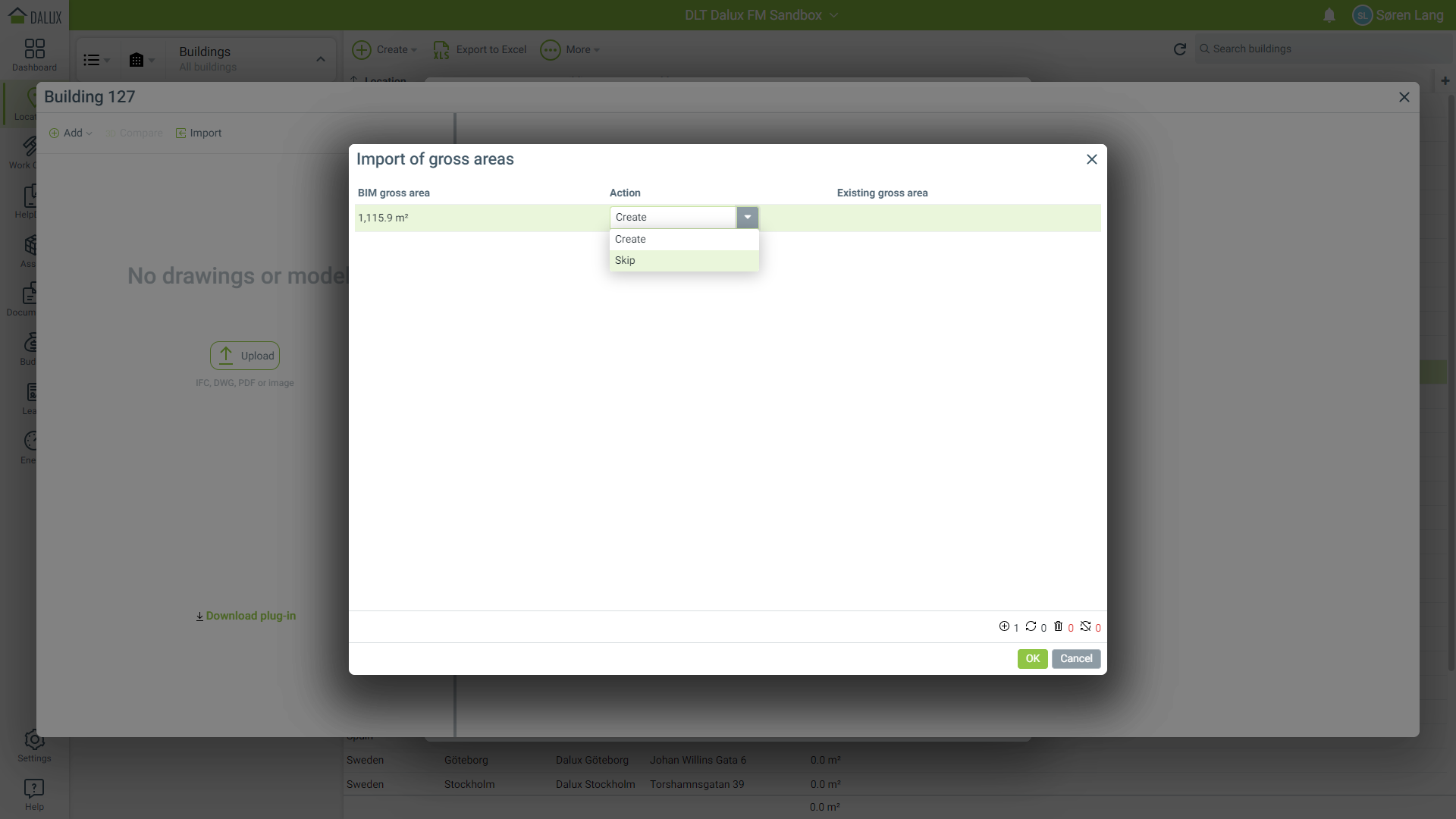

Byggnadens bruttoområde kan också importeras från BIM-modellen till Dalux FM. Du kan välja att importera eller utelämna bruttoområdet för importerade plan.

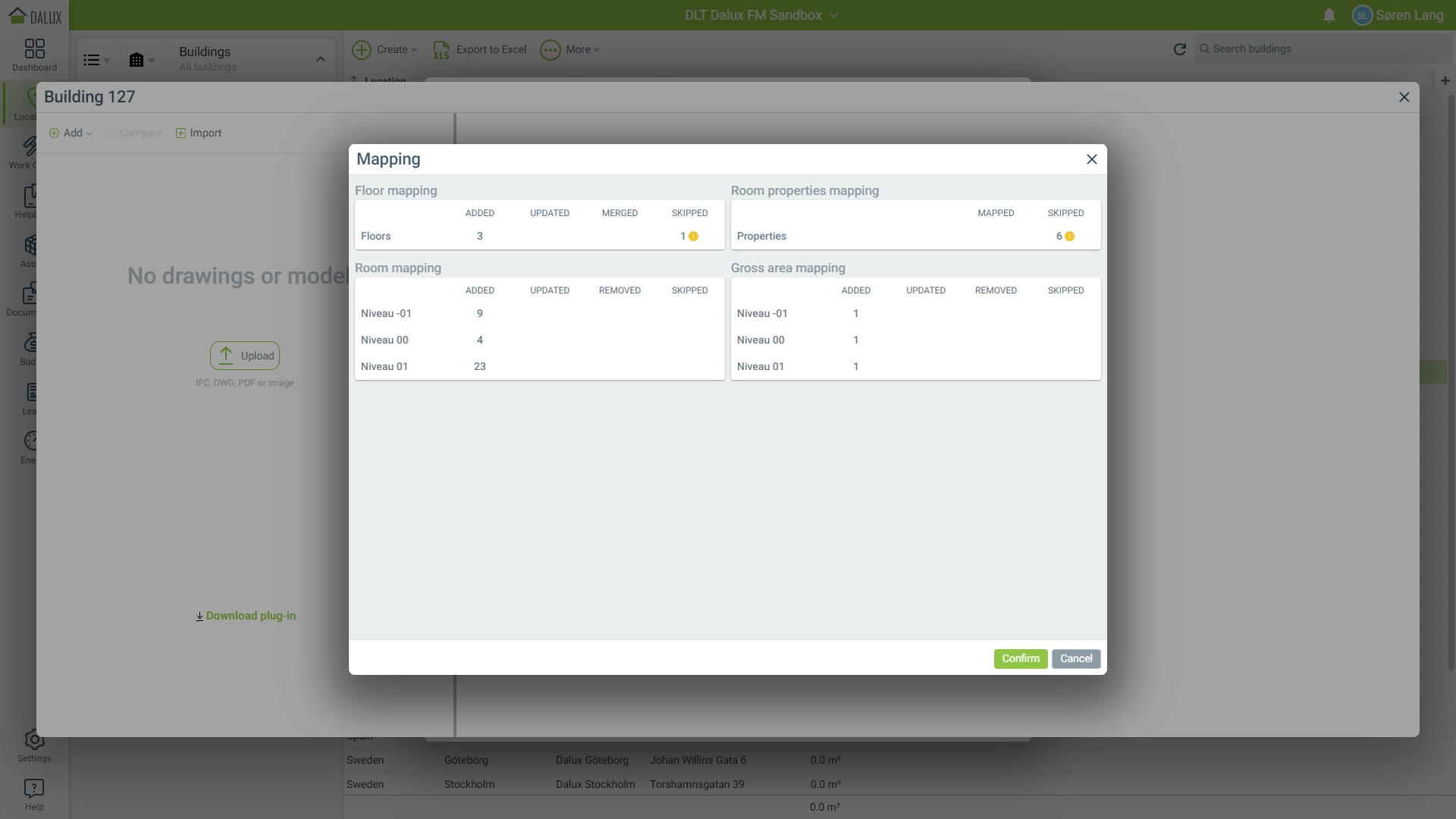

Slutför IFC-uppladdningen

När du är klar med mappningen av IFC-data, klicka på 'Bekräfta' för att slutföra.

Dalux kommer sedan att bearbeta och importera data från IFC-modellen till Dalux FM.

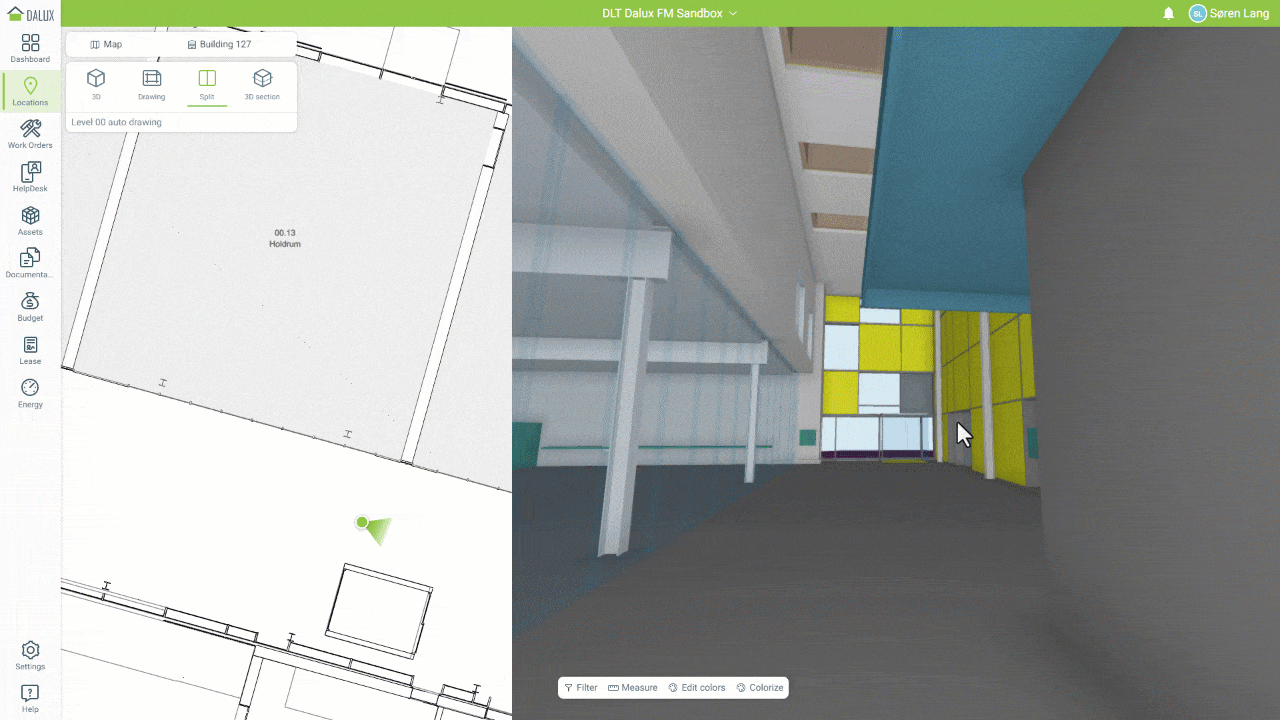

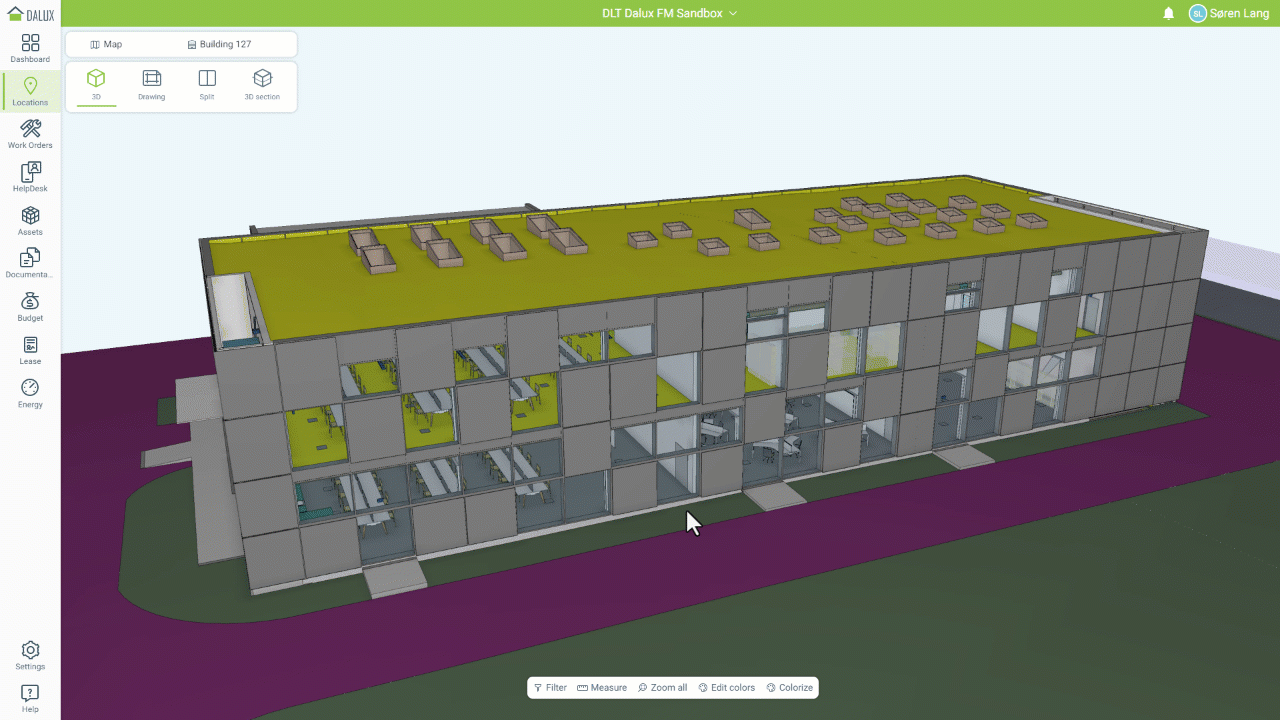

Du kan nu se din 3D-modell i modulen Platser och de rumsdata som importerades.

Lägga till flera IFC-filer till samma byggnad

Samma process som ovan används när du laddar upp fler IFC-filer till samma byggnad. Välj bara flera IFC-filer i uppladdningsfönstret för Ritningar och BIM på byggnaden. Du måste sedan välja vilka filer du ska importera rumsdata från.

När du har flera filer på samma byggnad kan du växla mellan dem med filter i Platser-modulen. Detta kan vara användbart om du har olika modeller, såsom arkitekt- och installationsmodeller.

Riktlinjer för bästa praxis

1. Använd ett gemensamt koordinatsystem

Alla IFC-filer — arkitekt-, konstruktions- och MEP-filer — måste ha samma ursprung och koordinatsystem.

Detta säkerställer att modellerna positioneras korrekt när de federeras i Dalux FM. Missanpassade koordinater är en av de vanligaste orsakerna till visuella och rumsliga problem i FM.

2. Behåll den standardiserade IFC-hierarkin

Inkludera alltid nyckelnivåerna i schemat: IfcProject, IfcSite, IfcBuilding och IfcBuildingStorey.

Dessa element är avgörande för korrekt datastruktur och navigering i Dalux FM.

3. Klargör modellägande och innehåll

Håll filnamngivning och separation mellan ämnesområden tydlig — till exempel:

Building_A_Arch.ifc, Building_A_MEP.ifc.

När flera IFC-filer laddas upp för samma byggnad, bestäm vilken modell som tillhandahåller primära ytor och rumsdata för att undvika duplicering och säkerställa konsekvent FM-data.

4. Optimera modellgeometri

Alltför komplex eller detaljerad geometri kan försämra prestanda i Dalux FM, särskilt i mobil- och webbvisare.

Förenkla element och rensa modellen före export för att bibehålla användbarheten utan att tappa väsentlig FM-information.

5. Behåll element-GUID:er
Varje exporterad IFC måste behålla de ursprungliga Global Unique Identifiers (GUID:er) för utrymmen, assets och byggnadselement.

Stabila GUID:er är avgörande för att bibehålla länkar när modeller uppdateras eller importeras om, och säkerställer att egenskaps- och assetdata förblir konsekventa över tid.

6. Geometriegenskaper

Ju rikare geometridata i IFC, desto mer kan Dalux FM använda dem för att automatiskt fylla listor över assets.

Att lägga till korrekt data direkt i ursprungsverktyget minskar mängden manuellt arbete som krävs i Dalux FM. Data måste anges någonstans, av någon.
