Revit-pluginet är ett verktyg utvecklat av Dalux som fungerar i Revit. Det hjälper dig att ladda upp modeller och ritningar, skapa kommentarer och ansluta till funktionen Modellvalidering.
Du kan använda Revit-pluginet för att ladda upp modeller direkt från Revit till ditt Dalux-projekt. I den här artikeln beskrivs hur du laddar upp modellen/ritningen. Observera att du inte laddar upp '.RVT'-modellen till Dalux, endast 'daluxbim'-filen som används i Platser.
För att lära dig hur du använder pluginet för kommentarer eller modellvalidering kan du läsa den här artikeln: Kommentarer och modellvalidering i Revit-pluginet
Varning
Detta plugin fungerar endast med fullständiga versioner av Revit. Kontrollera att din Revit-version är kompatibel med plugin-versionen. Om du uppdaterar Revit kan det orsaka problem om plugin- och Revit-versionerna inte stämmer överens.
Innan du försöker ladda upp en modell med hjälp av Revit-pluginen, se till att ditt projekts koordinater är korrekt uppsatta för uppladdning. Denna artikel (Revit Survey Point) kan hjälpa dig om du är osäker eller har synkroniseringsproblem.
Hur man laddar ner och ställer in Revit-pluginet
När du är inloggad på ditt projekt på webben väljer du ditt namn i det övre högra hörnet och går till Download-avsnittet. Du hittar det aktuella Revit-pluginet under Autodesk:
Teknisk information
Du måste stänga ner alla pågående Revit-instanser för att starta installationen av pluginet.
När du har laddat ner MSI-filen, öppna den och följ installationsguidens instruktioner.
Nästa gång du öppnar Revit kommer du att få en säkerhetsfråga om vad du ska göra med Dalux/Revit-plugin. Välj ‘Ladda alltid’:
När Revit har läst in en modell hittar du Dalux-plugin under fliken Dalux. Om du klickar på antingen Ladda upp eller
Kommentar kommer du att bli ombedd att logga in med ditt Dalux-konto. Logga in på ditt konto med dina Dalux-uppgifter:
Hur man laddar upp och uppdaterar 3D-modell- och ritningsfiler
Användarrättigheter
För att kunna ladda upp dokument från Revit måste du vara i en användargrupp med rättigheter att redigera byggnader och platser på det aktuella Dalux-projektet. Om du inte kan göra detta, kontakta din projektadministratör.
För att ladda upp din modell från Revit till Dalux, öppna Revit och se till att du är inloggad på ditt Dalux-konto i pluginet.
Välj projekt och byggnad

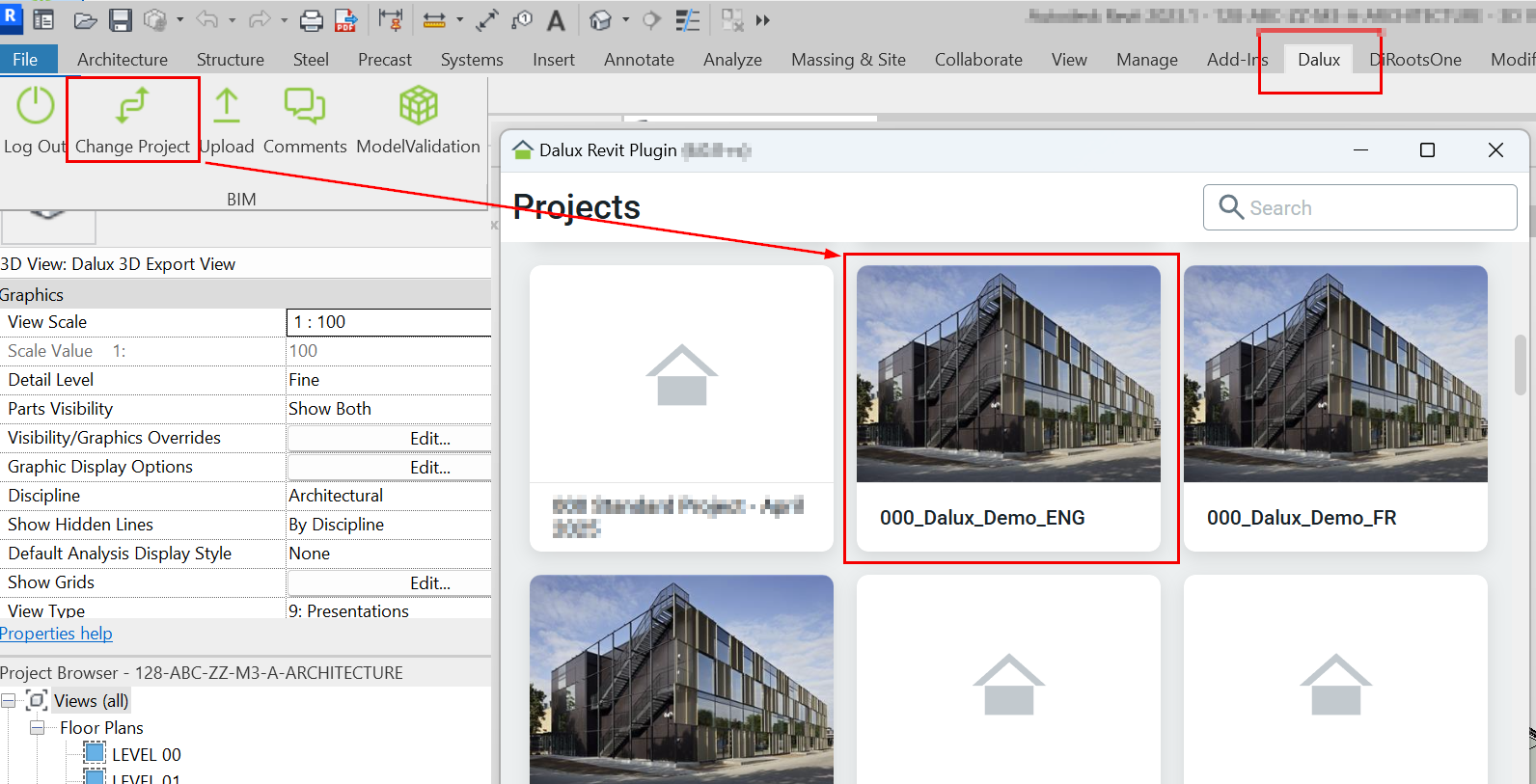

Välj eller ändra projekt genom att klicka på "Ändra projekt" och välj ett projekt från listan.

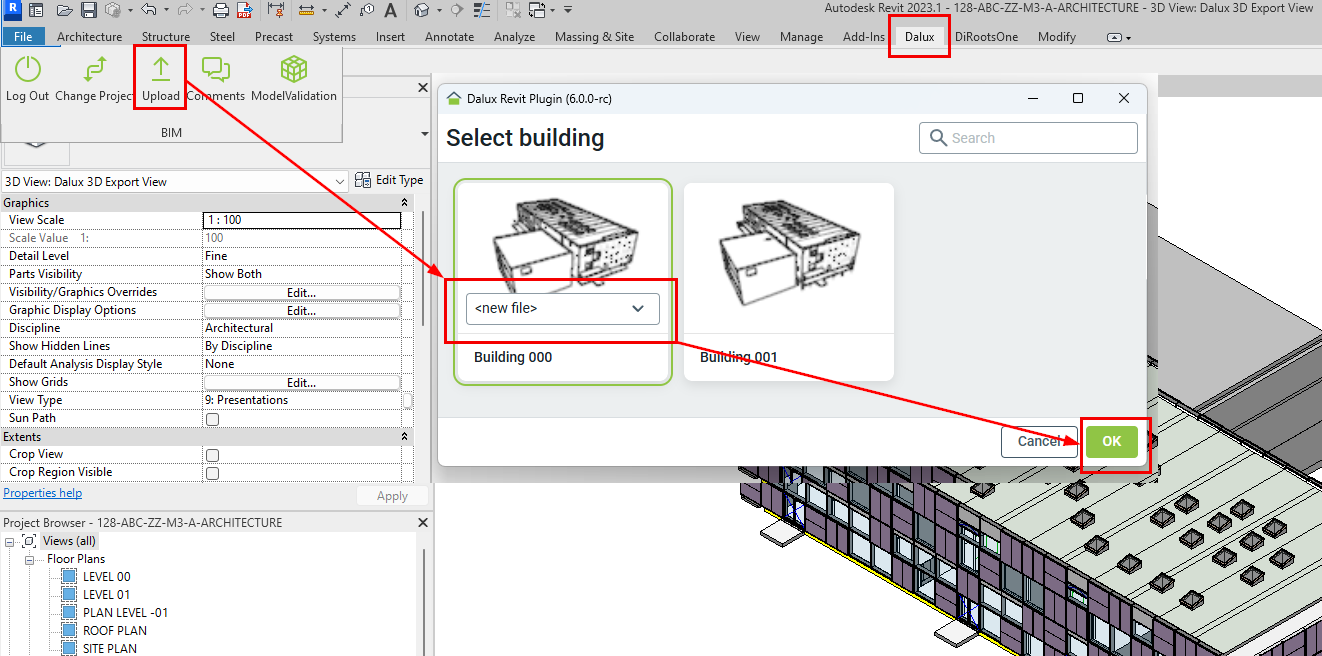

Klicka på "Ladda upp" och välj den byggnad och fil som du vill ladda upp din modell till, klicka sedan på "OK":

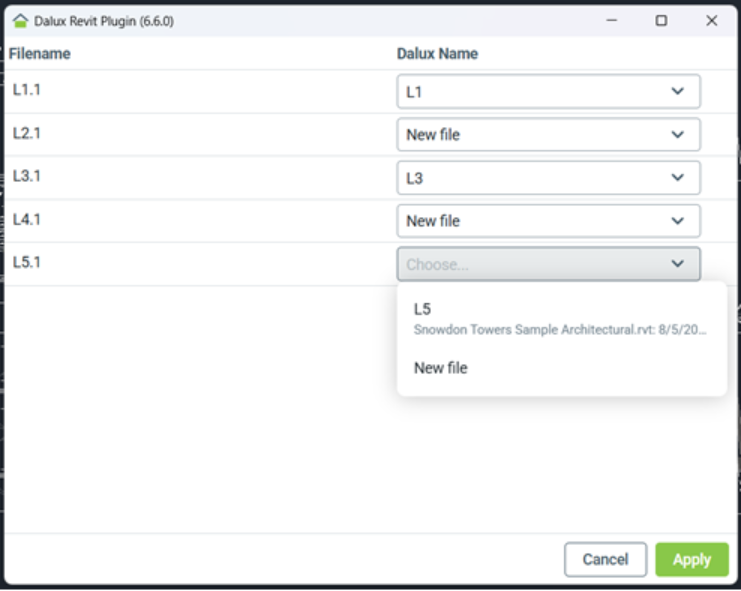

Om det är första gången du laddar upp denna modell, välj "ny fil" i File fältet. Om du tidigare har laddat upp denna modell väljer du filen du vill uppdatera.
Viktigt!
Se till att byggnaden där du vill ladda upp din Revit-fil redan finns på Dalux-projektet eftersom du inte kan skapa nya byggnader via pluginet.
Ladda upp filer

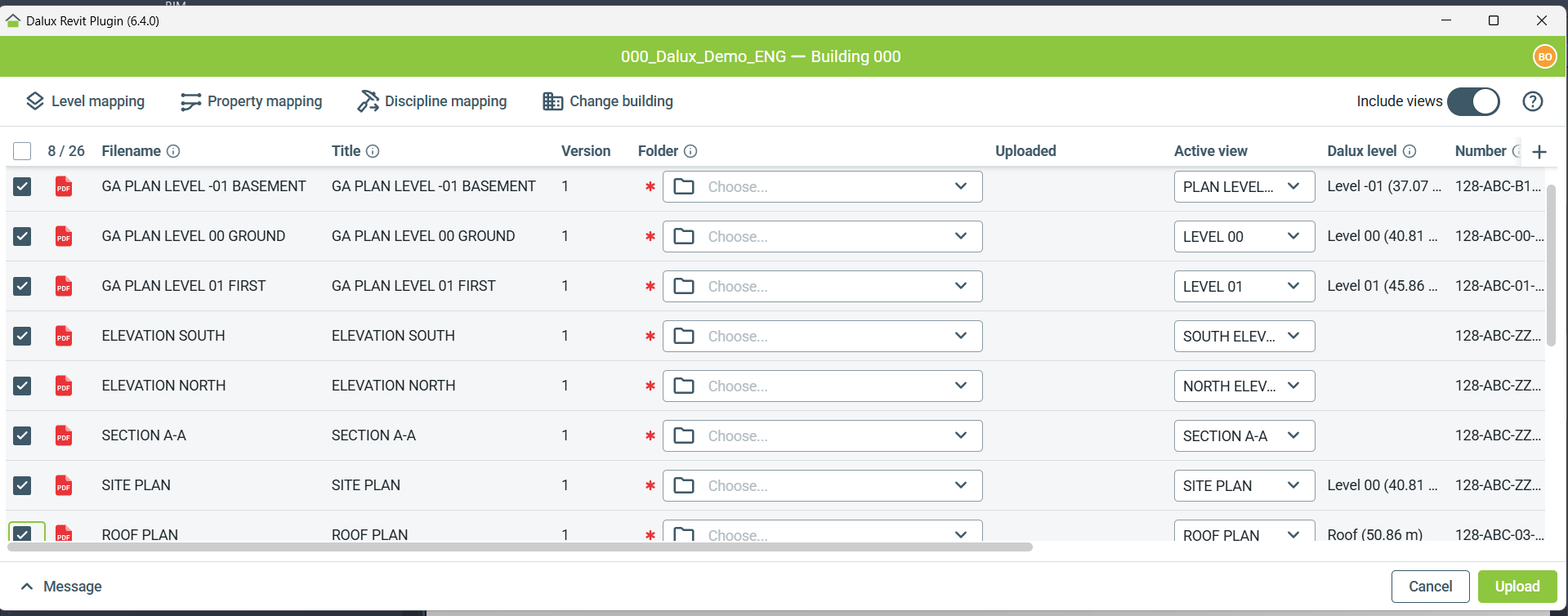

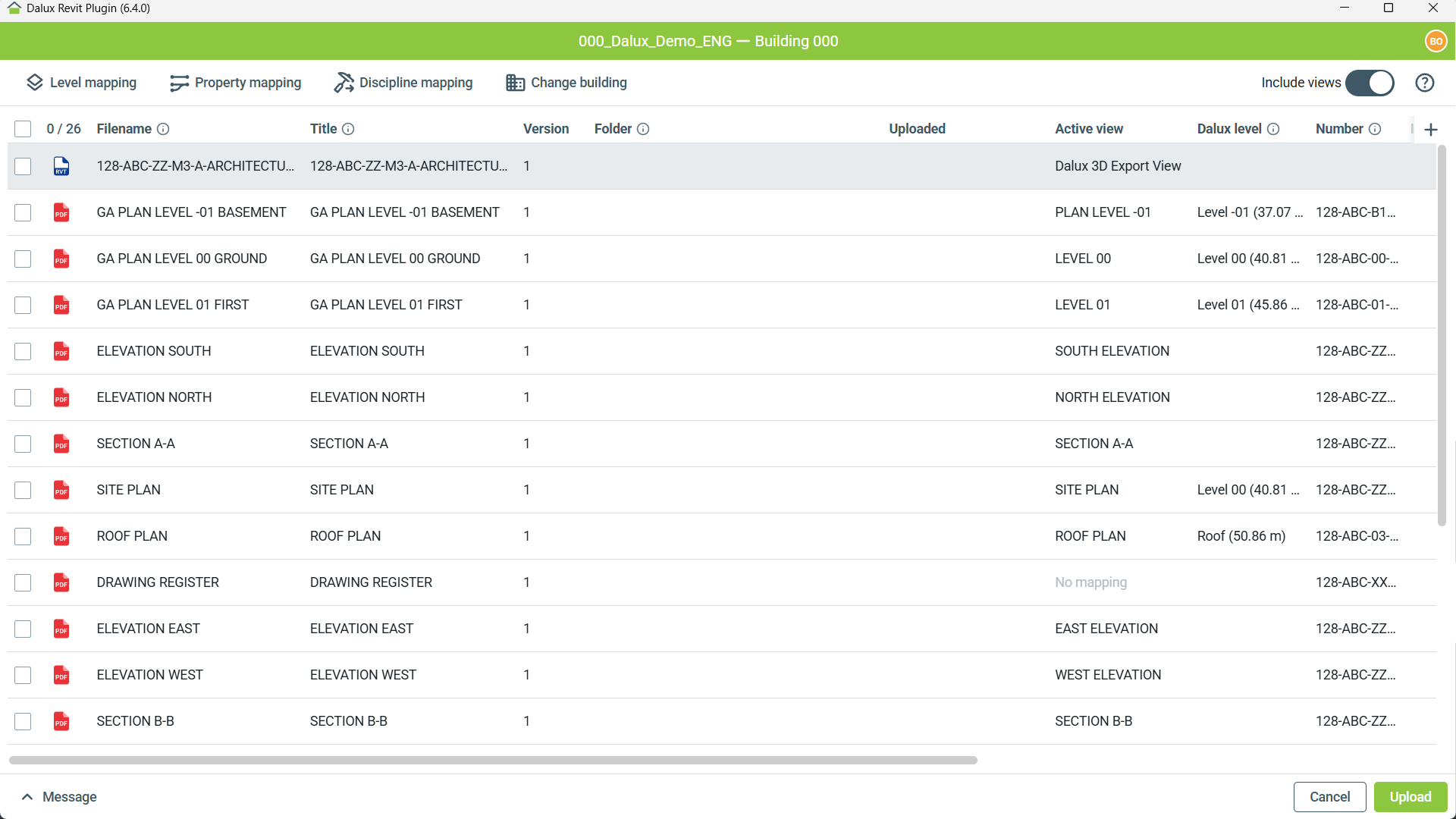

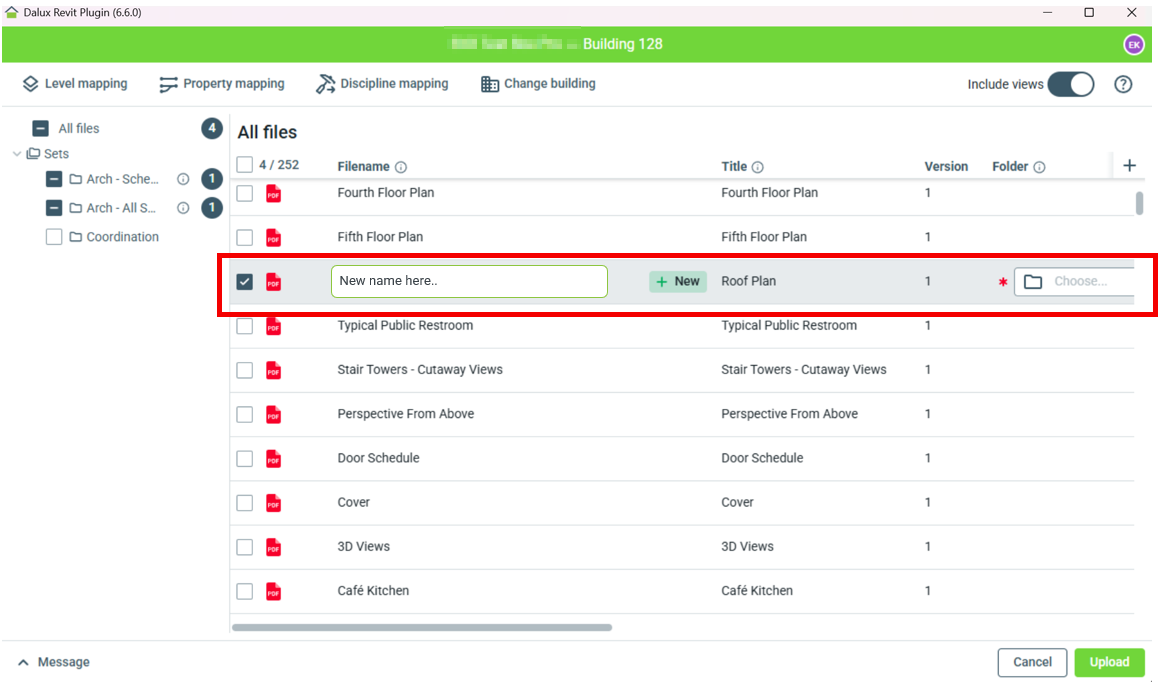

Från huvudskärmen för uppladdning kan du välja de filer du vill ladda upp och se metadata som är kopplad till dem. Växla 'Include views' i det övre högra hörnet för att filtrera bort vyer för en enklare översikt. Om vyer är valda för uppladdning och 'Include views' är avstängd, kommer dessa vyer inte att laddas upp.
Obs
Om du laddar upp för första gången bör du först gå igenom Planmappning,
Egenskapsmappning och
Disciplinmappning (se nedan). Dessa inställningar kommer att sparas för framtida uppladdningar.
Filnamn: Detta är namnet på filen i Dalux. Ändra detta under Property mapping för att fylla det med Revit-egenskaper, eller dubbelklicka på filnamnet i listvyn efter att du har valt det för att ändra det manuellt.
Version: Detta är filens version i Dalux efter uppladdningen (varje export ökar den).
Mapp: Välj den mapp i Dalux Box där filen ska laddas upp.

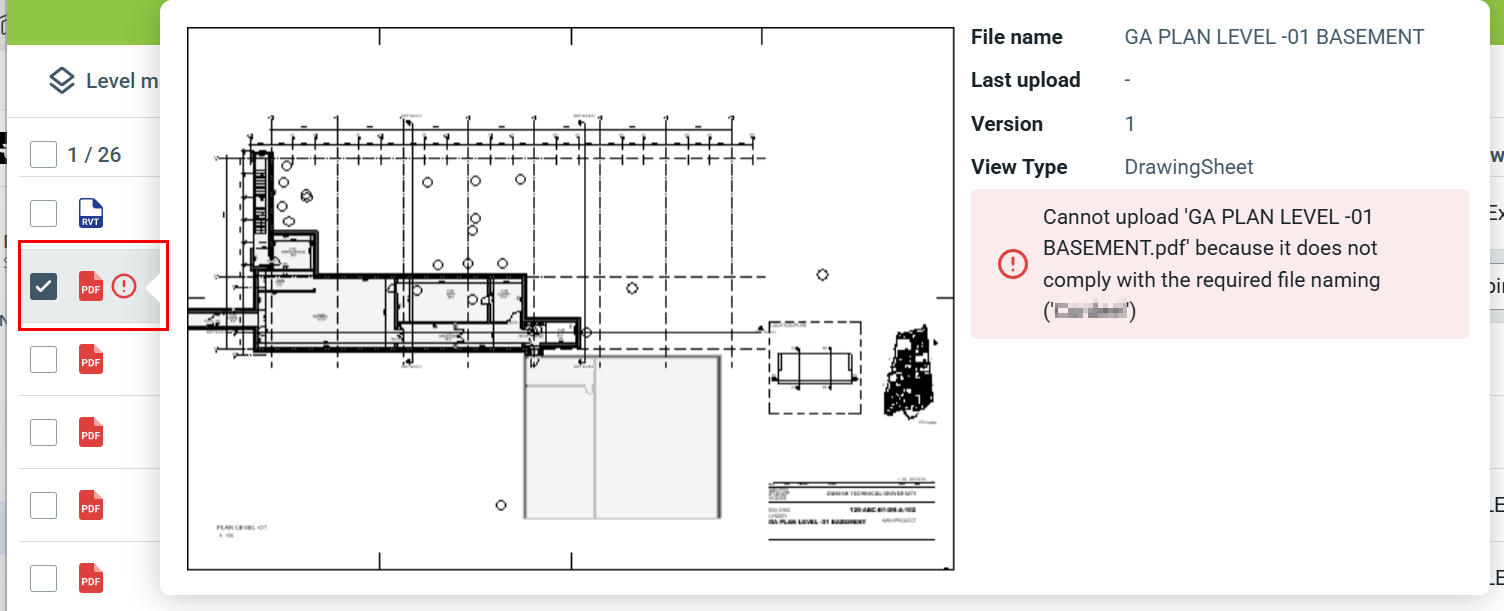

Om en mall för filnamngivning är kopplad till mappen visas en varning om namnet inte matchar mallen.
Om ett filnamn inte matchar mallen kommer det inte att laddas upp.
Uppladdad: Datum för den senaste uppladdningen av denna fil.
Aktiv vy: Välj den vy som avgör till vilken nivå de ska mappas.
Välj "Ingen mappning" om du inte vill att ritningen/arket ska associeras med en nivå.
För 3D-modeller, se Aktiv vy (3D) nedan.
Dalux plan: Välj den plan som ritningen ska mappas till enligt den aktiva vyn.
Nummer: Ritningens bladnummer (kan endast redigeras i Revit).
Titel: Detta är namnet på ritningen som den kommer att visas med i Design och Platser. Ange värdet manuellt eller mappa det under Property mapping.
Innehållsbeskrivning: System metadata field, ange värdet manuellt eller mappa det under Property mapping.
Användardefinierad metadata från projektet visas också här och fungerar som "Innehållsbeskrivning".
Välj filerna genom att markera rutorna, så kommer raden att markeras.
En orange asterisk anger ett obligatoriskt fält, du måste välja något för att kunna ladda upp det.
Tips och tricks
Du kan markera flera genom att hålla ned Ctrl eller Shift medan du väljer flera rader.
Modellfiler
Modeller fungerar på samma sätt som ritningar. Det finns dock två huvudsakliga skillnader.
Exportera rum

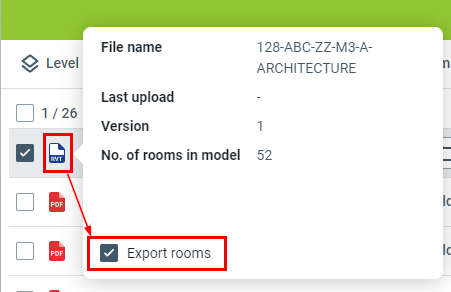

För muspekaren över modellikonen och välj om rummen ska inkluderas i uppladdningen eller inte.
Aktiv vy (3D)

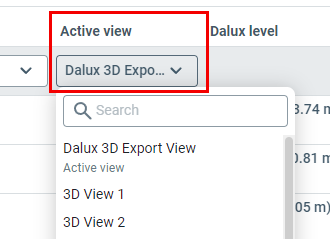

Välj den 3D-vy som du vill använda för uppladdningen. Detaljnivån (fin rekommenderas) och endast synliga objekt i denna vy kommer att laddas upp.
Nivåmappning
VARNING
Om det redan har skapats nivåer i ditt Dalux-projekt bör du avstå från att skapa nivåer utifrån dina ritningar under uppladdningen till Dalux!

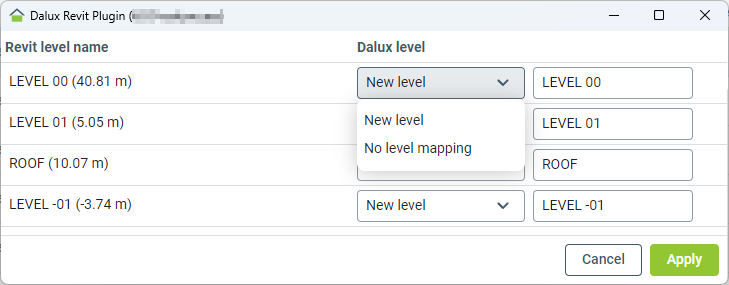

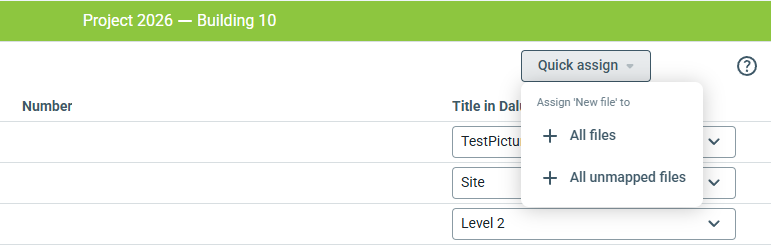

Planmappningen visar nivåerna från modellen, så att du kan mappa var och en till en Dalux-plan och tilldela ett namn.
Du kan:
- Välj befintliga planer om de redan har skapats i Dalux.
- Skapa en ny baserad på nivån från modellen.
- Välj "Ingen planmappning", så kommer nivån inte att importeras.

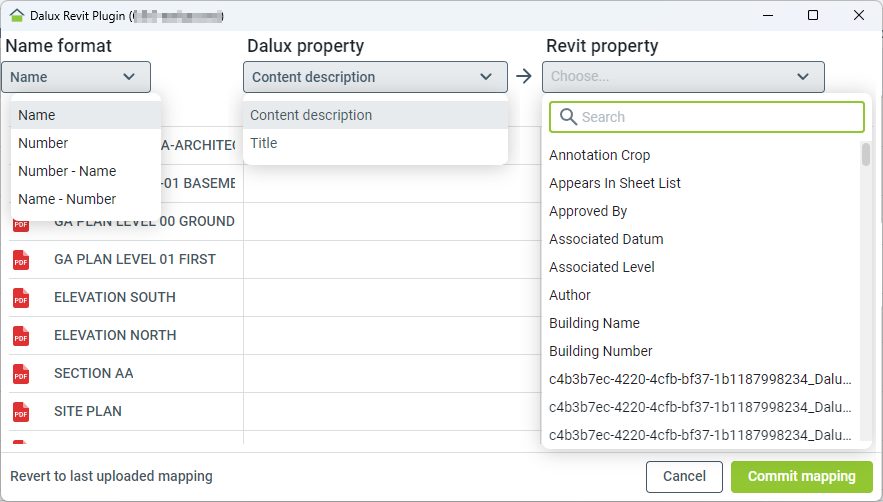

Mappning av egenskap
Property mapping låter dig ange filnamnet och mappa vilken Dalux-metadata som helst till en Revit-egenskap.
Dalux-egenskap: tillåter dig att välja mellan system- eller användardefinierat metadatafält för Dalux-projektet. Den listar det aktuella värdet som används för varje fil.
Revit-egenskap: låter dig välja egenskaperna från Revit-modellen. Den listar det nya värdet som kommer att användas för Dalux-egenskapen efter att du klickat på 'Commit mapping'.
Efter att du har klickat på 'Commit mapping' och laddat upp filerna till Dalux sparas den här inställningen och återanvänds nästa gång du laddar upp.
Du kan enkelt återställa den tidigare mappningen som användes vid den senaste uppladdningen genom att klicka på "Revert to last uploaded mapping" i nedre vänstra hörnet.
Tips och tricks
Titel är namnet som visas under Platser, så håll det kort och koncist.
Om du vill lägga till två Revit-egenskaper till en Dalux-egenskap måste du kombinera dem till en ny Revit-egenskap och sedan tilldela den nya Revit-egenskapen till en Dalux-egenskap.
Disciplinmappning

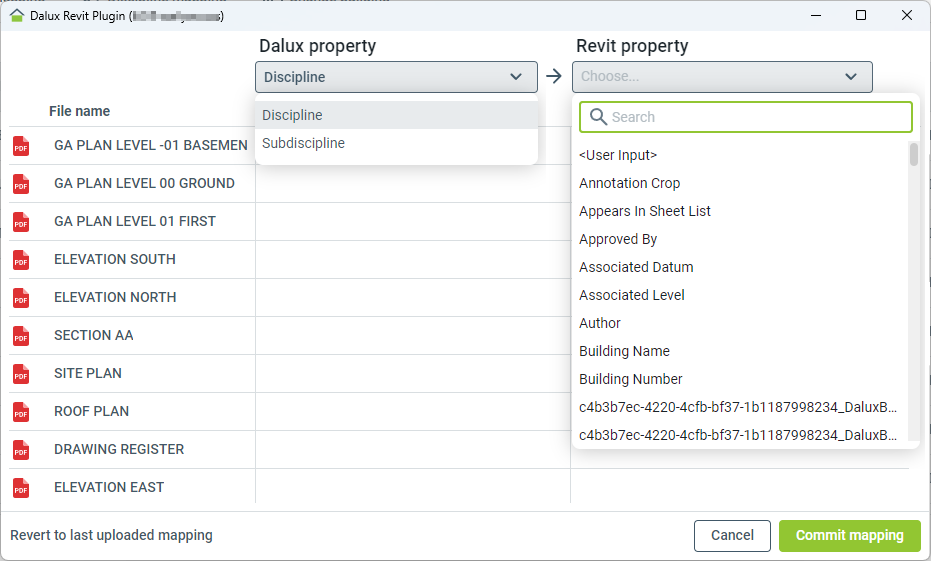

Discipline mapping gör att du kan mappa 'Discipline' och/eller 'Subdiscipline' med användarinmatning eller en Revit-egenskap.
Dalux-egenskap: tillåter dig att välja mellan Discipline eller Subdiscipline.
Den listar det aktuella värdet som används för varje fil.
Revit-egenskap: tillåter dig att välja egenskaperna från Revit-modellen.
Den listar det nya värdet som kommer att användas för Dalux-egenskapen efter att du klickat på "Commit mapping".
Efter att du har klickat på "Commit mapping" och laddat upp filerna till Dalux sparas den här inställningen och återanvänds nästa gång du laddar upp.
Du kan enkelt återställa den tidigare mappningen som användes vid den senaste uppladdningen genom att klicka på "Revert to last uploaded mapping".
Tips och tricks
Disciplin och underdisciplin används för att sortera ritningarna under platser.
Om du vill lägga till två Revit-egenskaper till en Dalux-egenskap måste du kombinera dem till en ny Revit-egenskap och sedan tilldela den nya Revit-egenskapen till en Dalux-egenskap.
Meddelande

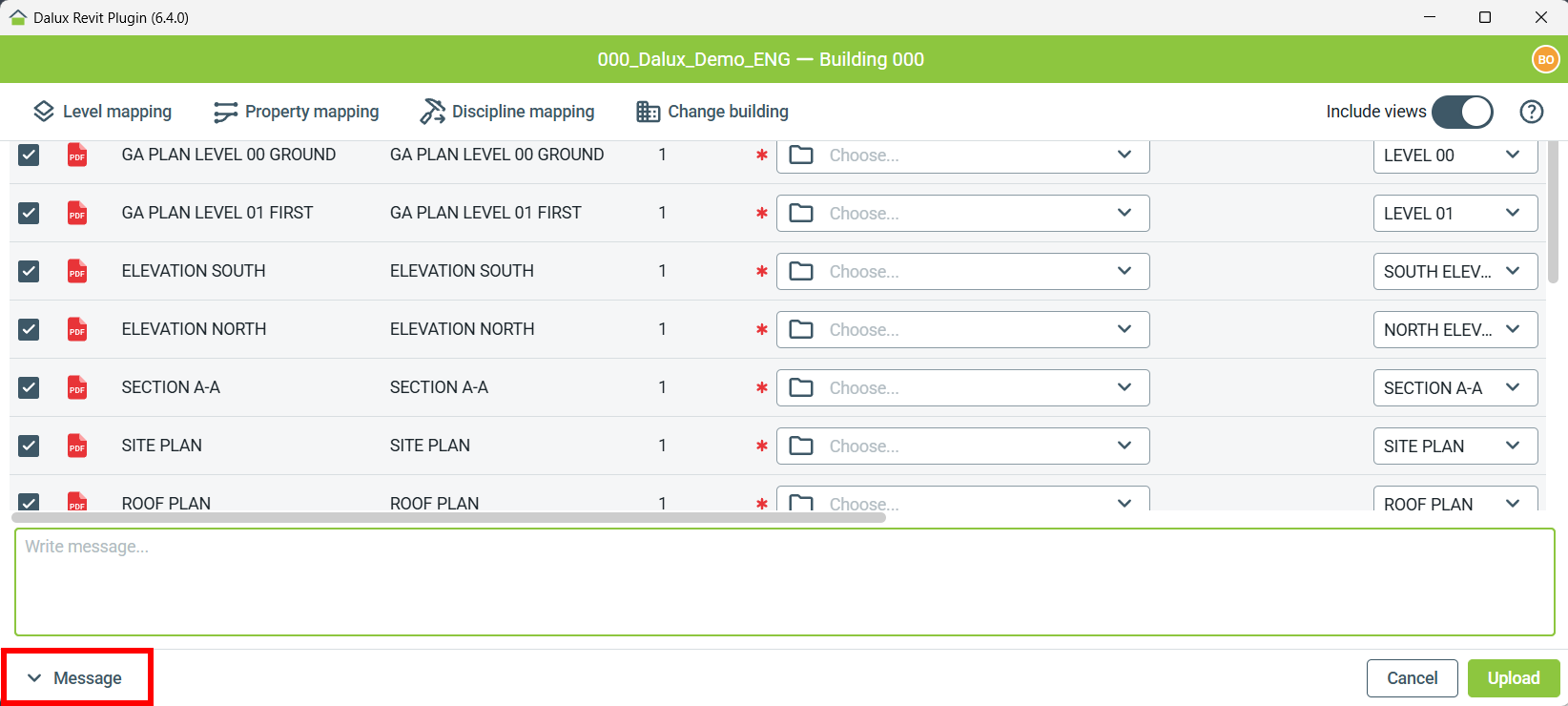

Längst ner kan du ange ett meddelande för att förklara orsaken till uppladdningen.
Observera att du bara kan lägga till ett meddelande för hela uppladdningen, inte för varje enskild fil.
Efter uppladdning
När du har ställt in dina filer och klickar på "Ladda upp", visas en förloppsskärm.

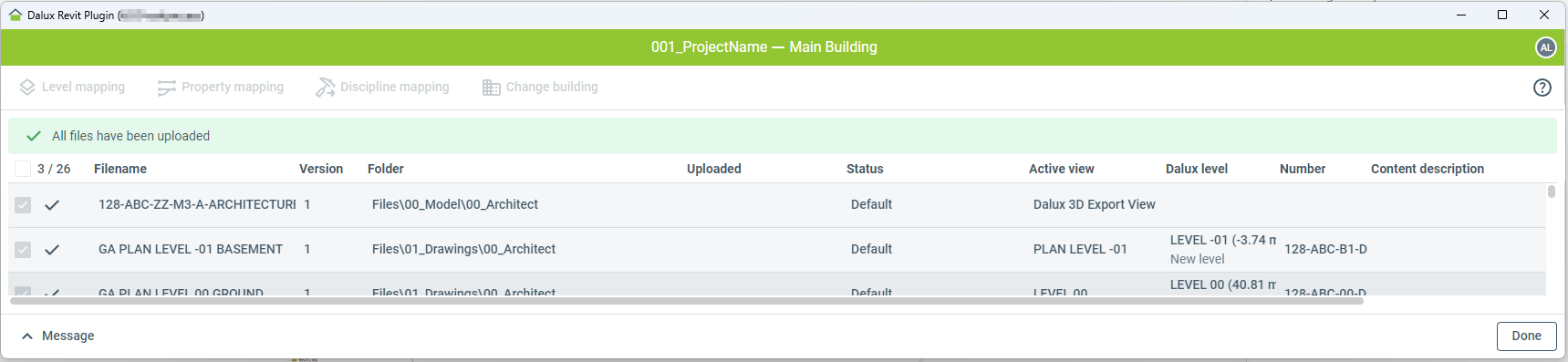

När alla filer har laddats upp ser du resultatet med en bock för varje lyckad uppladdning.

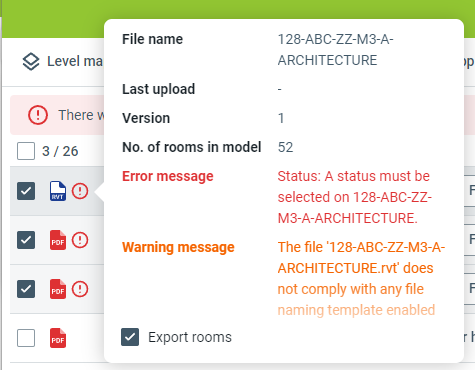

Om någon av filerna inte har laddats upp visas en röd informationsikon till höger om varje fil; för muspekaren över ikonen för att se orsaken.
Obs
Din modell kommer att laddas upp i Platser modulen som en daluxbim-fil. Om modellen är länkad till Dalux Box, kommer den att sparas där som en daluxbim-fil också.
Länkade Revit-modeller och inlästa .dwg-filer
Om du har länkat andra filtyper till ditt Revit-projekt kommer de inte att beaktas av Revit-plugin. Dessa länkade filer kommer inte att laddas upp när du laddar upp ditt projekt med Revit-plugins eftersom pluginen är beroende av information tillgänglig från Revit.

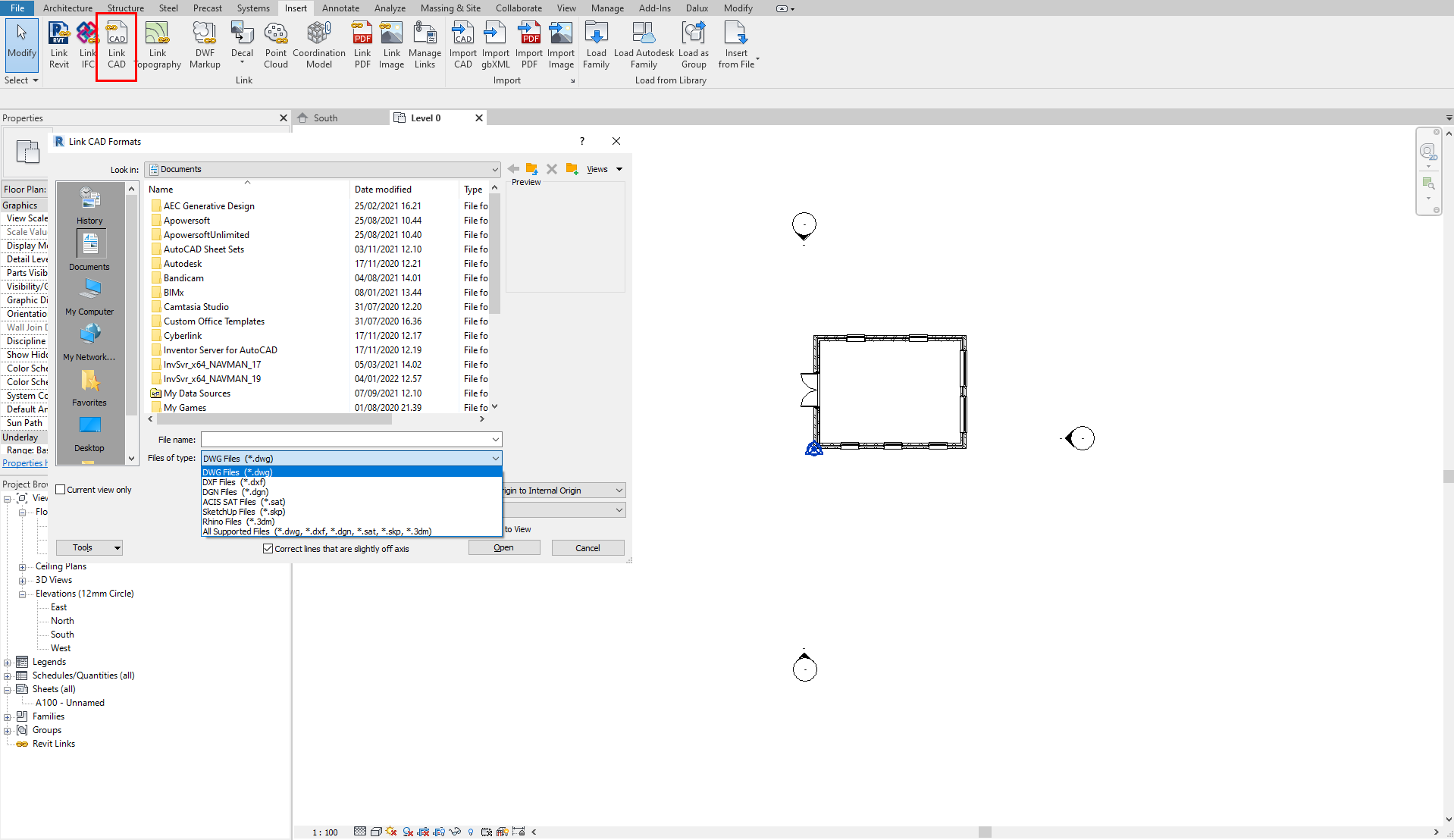

Inlästa .dwg-filer
.dwg-filer som läses in i modellen och innehåller 3D-objekt kommer att laddas upp som ett enda objekt:

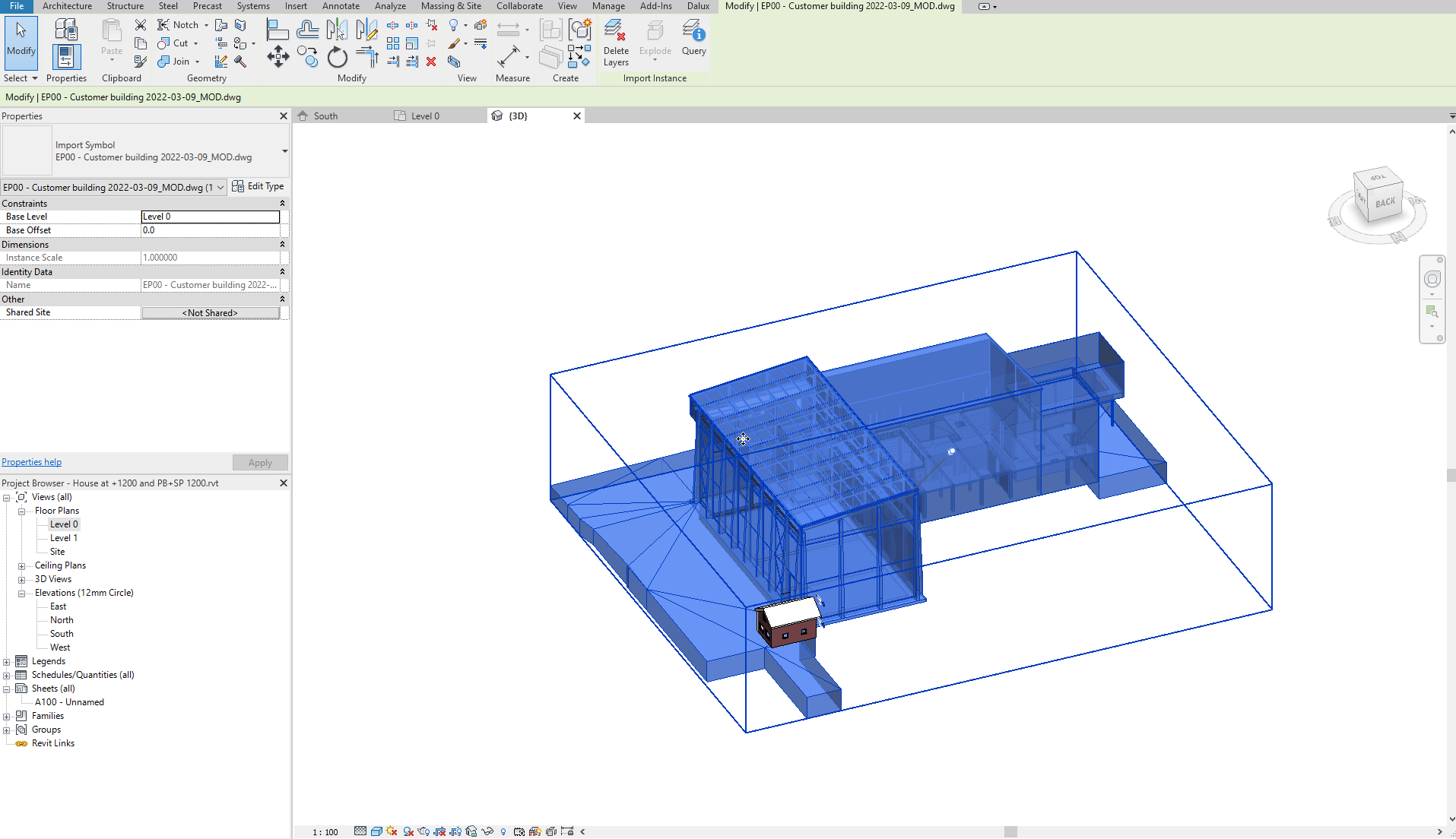

En importerad .dwg kommer att se ut så här i Revit (ett stort valbart objekt):

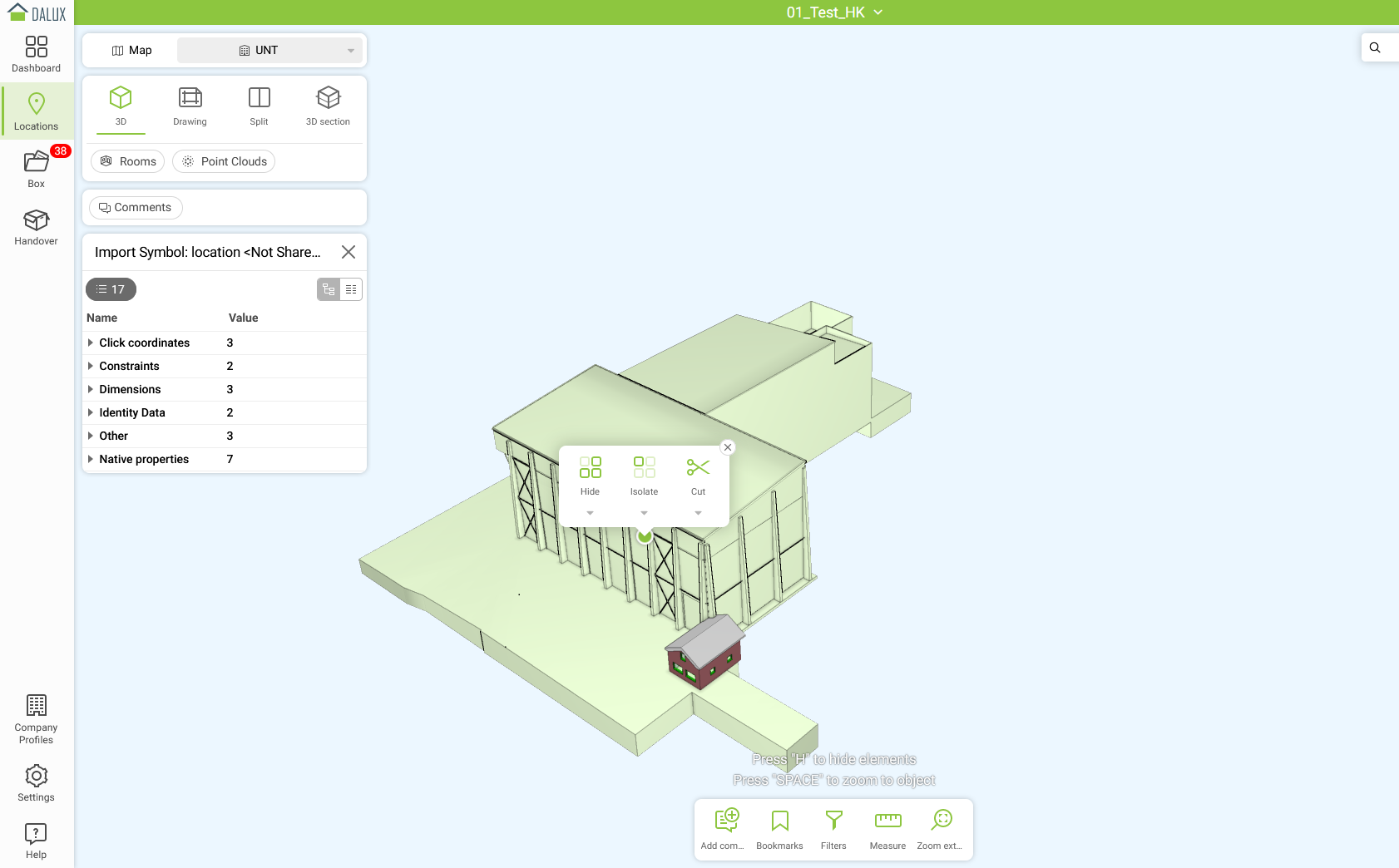

Detta slutar sedan på samma sätt i Dalux:
