Revit-plugin är ett plugin utvecklat av Dalux som integreras med Revit och stödjer en mängd olika funktioner som att ladda upp modeller och ritningar, skapa kommentarer och funktionen Modellvalidering.
Den här artikeln förklarar hur du installerar och använder pluginet generellt samt hur du skapar kommentarer från Revit och hur du använder det tillsammans med modellvalidering. För att lära dig hur du går igenom processen för att ladda upp en modell eller ritning med hjälp av pluginet kan du läsa den här artikeln: Använd Revit-pluginet för att ladda upp och uppdatera 3D-modeller och ritningar.
Observera
Detta plugin fungerar endast med fullständiga versioner av Revit, se till att din version av Revit stöder pluginversionen. När Revit uppdateras kan det orsaka problem på grund av en versionsskillnad med pluginet.
Hur man laddar ner och ställer in Revit-pluginet

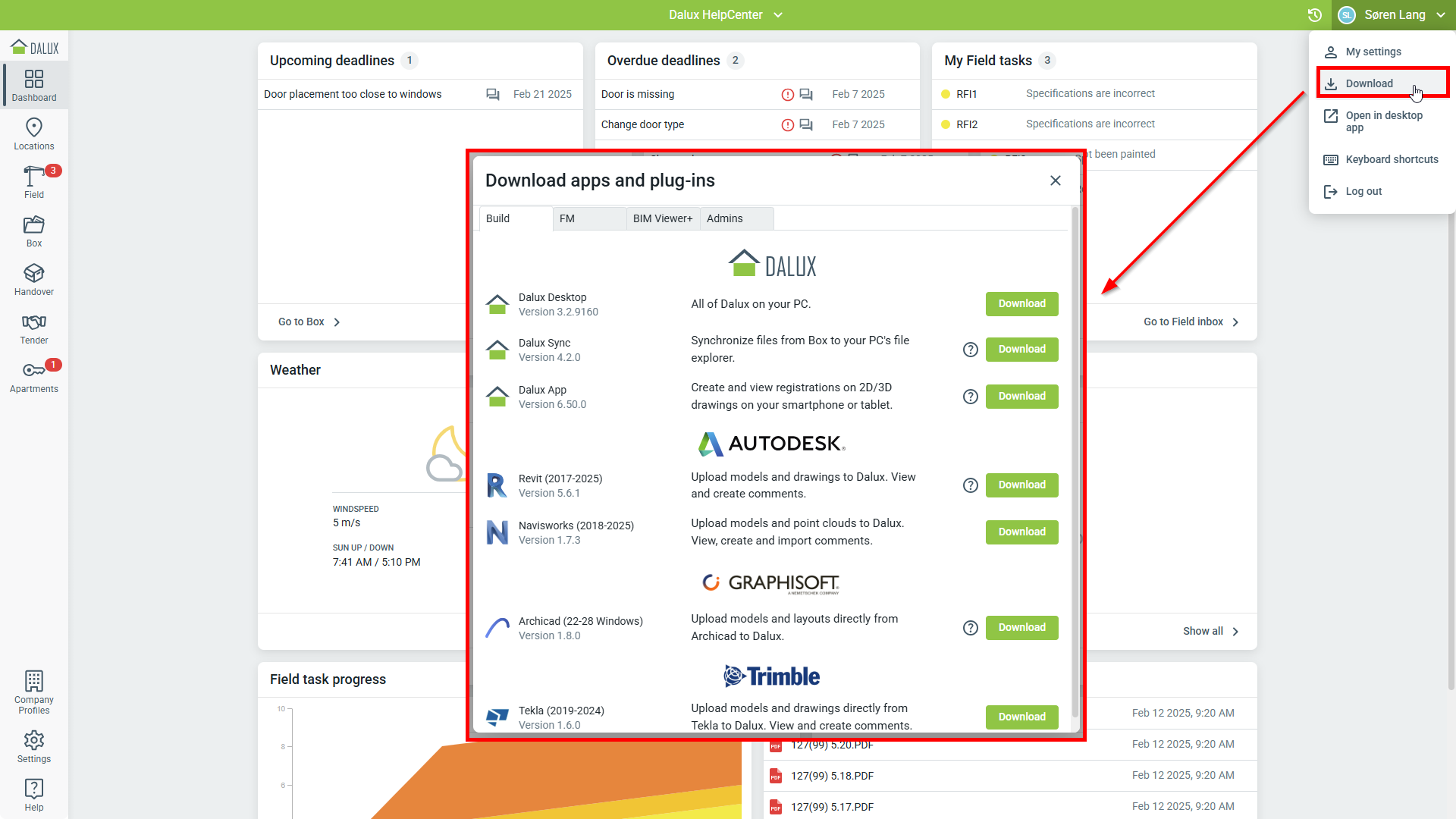

När du är inloggad på ditt projekt på webben väljer du ditt namn i det övre högra hörnet och går till Download-avsnittet. Du hittar det aktuella Revit-pluginet under Autodesk:
Teknisk information
Du måste stänga alla körande instanser av Revit för att starta installationen av pluginet.
När du har laddat ner MSI-filen, öppna den och följ installationsguidens instruktioner.

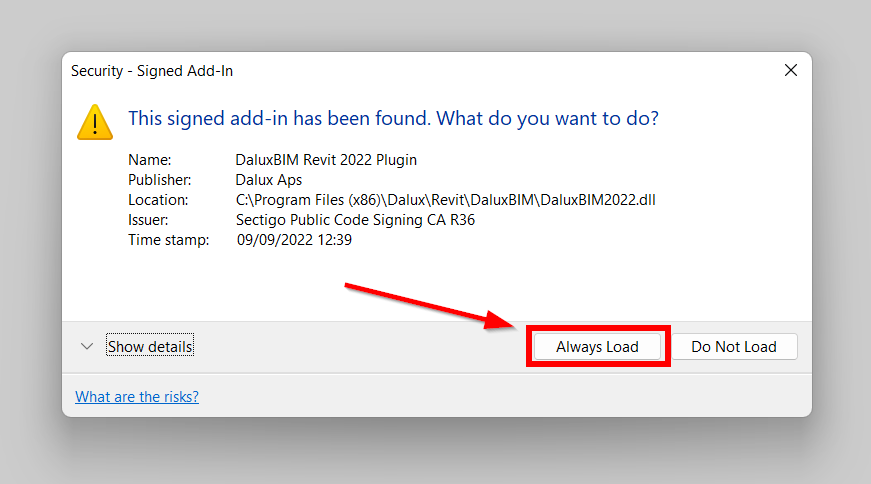

Nästa gång du öppnar Revit kommer du att få en säkerhetsfråga om vad du ska göra med Dalux/Revit-plugin. Välj ‘Ladda alltid’:

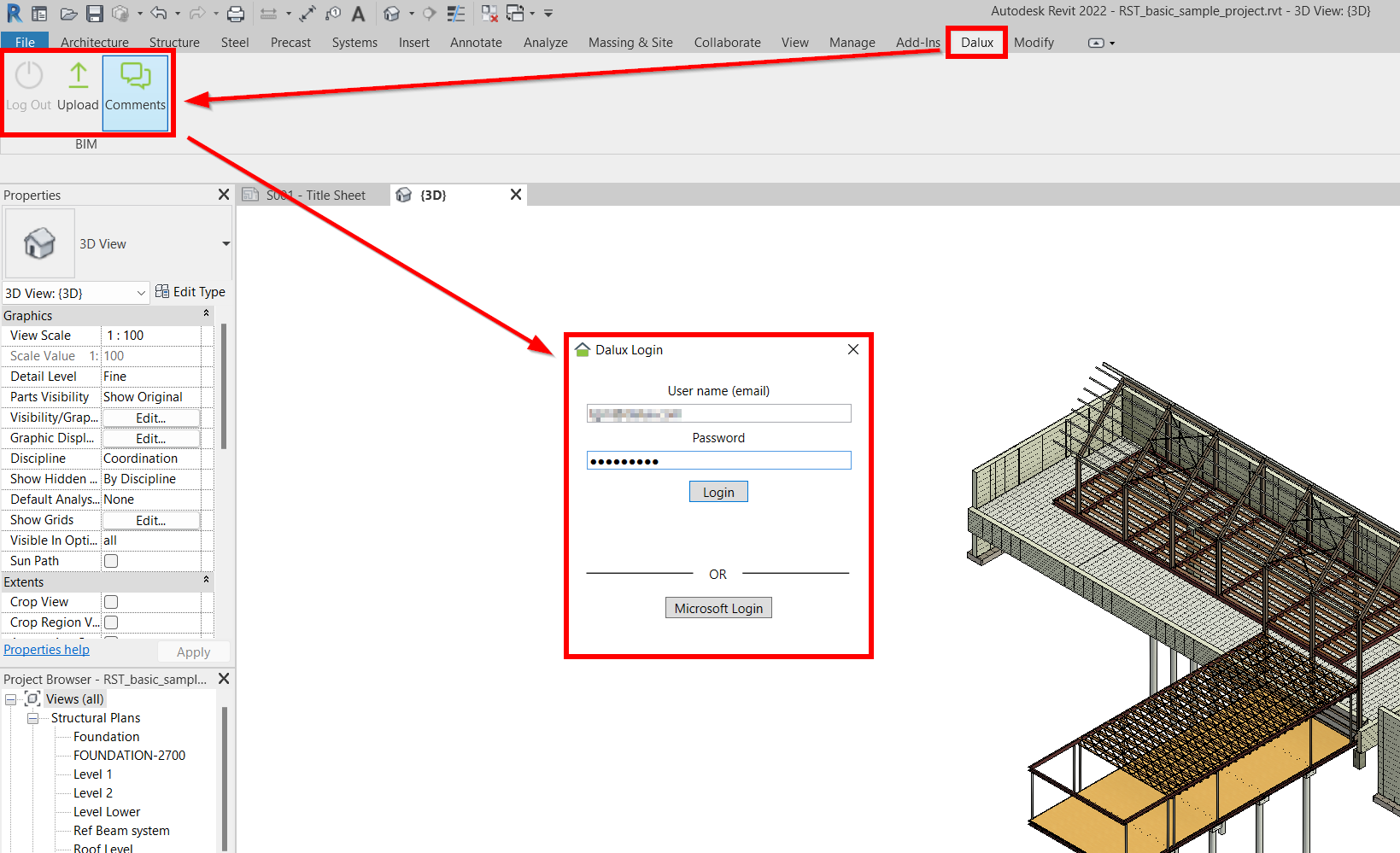

När Revit har läst in en modell hittar du Dalux-plugin under fliken Dalux. Om du klickar på antingen Ladda upp eller
Kommentar kommer du att bli ombedd att logga in med ditt Dalux-konto. Logga in på ditt konto med dina Dalux-uppgifter:
Hur man skapar och uppdaterar kommentarer
Mer information
Om du vill lära dig mer om kommentarer kan du läsa denna artikel om: Hur man konfigurerar kommentarer.
I Kommentarer kan du välja vilka av dina projekt du vill se, uppdatera eller skapa kommentarer för:
När du har valt ditt projekt kommer en menykolumn att visas på höger sida av fönstret.
För att lägga till en kommentar, välj Lägg till kommentar och skapa en ny kommentar precis som du skulle göra direkt i Dalux, genom att välja en typ, kommunikationskanal, ansvarig och annan relevant information:
Om du vill visa befintliga kommentarer kan du välja en mapp och markera kommentaren. Du ser en förhandsvisning av den rödmarkerade bilden längst ner i fönstret. För att öppna kommentaren i fullskärm och visa all information som hör till bilden, dubbelklicka bara på kommentaren.
I det här fönstret kan du också redigera eller svara på kommentaren och stänga den om problemet är löst om du har de rätta behörigheterna.
Integration med modellvalidering
Revit-pluginet integreras också med funktion modellvaklidering. Genom att använda denna integration kan du enkelt göra ändringar i din Revit-modell baserat på kollisionskontroller eller metadatakontroller från Dalux.
För att göra detta, öppna Revit och öppna Revit-filen som matchar modellen i ditt Dalux-projekt. Klicka sedan på Modellvalidering, som öppnar en Dalux Desktop-instans för "endast modellvalidering" där du kan göra kollisionskontroller.
Härifrån kan du utföra konfliktkontroller för att se var problem uppstår, och klicka sedan på Öppna i Revit i Dalux, under Modellvalidering (endast dator). Revit öppnas och du skickas direkt till platsen för det valda objektet i Revit:
Med objektet vald och informationen från kollisionskontrollen kan du rätta felen i modellen/metadata.
