Ladda upp IFC-modellfiler och 2D-ritningar

I den här artikeln går vi igenom hur man laddar upp IFC-modellfiler och 2D-ritningsfiler till Dalux och hur man mappar ritningar till IFC-modellen.

Video

Ladda upp IFC/3D-modellfiler

För att ladda upp en IFC-modell till Dalux, gå till

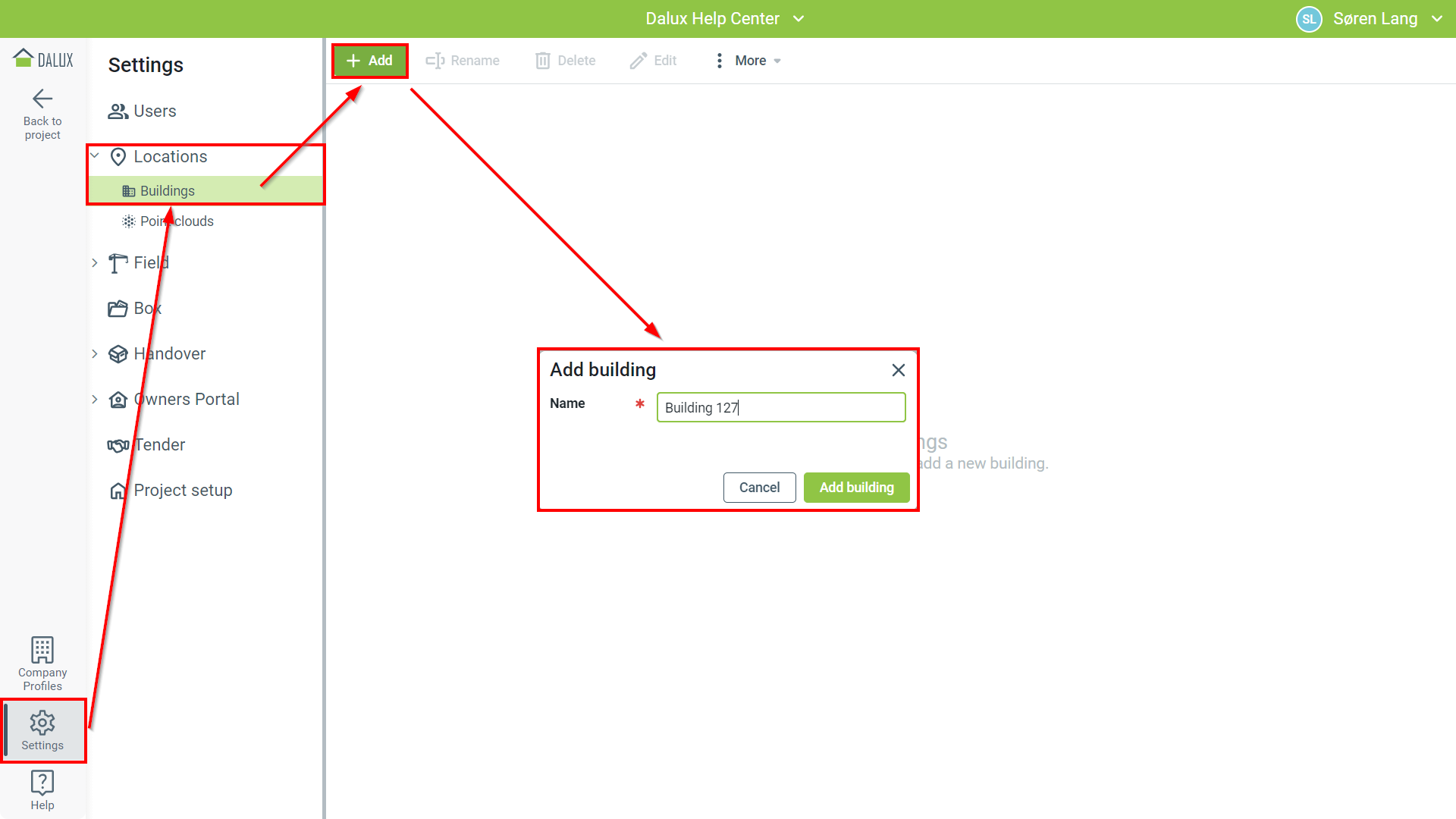

Inställningar  Platser Byggnader Lägg till Ange ett namn för byggnaden 'Lägg till byggnad':

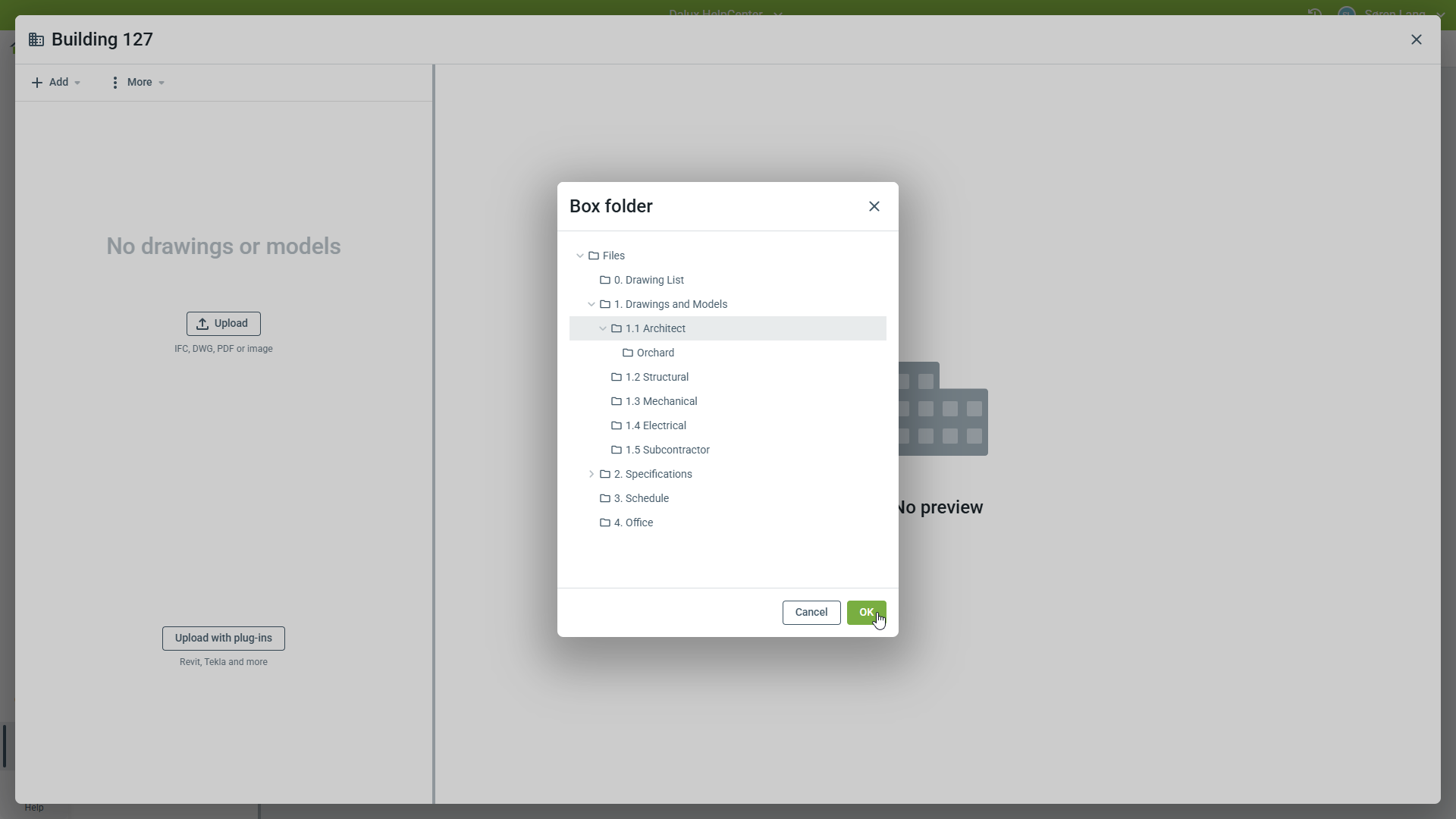

Klicka sedan på knappen 'Ladda upp' och hitta de filer du vill ladda upp. Om du har Box och en mappstruktur kommer du att bli ombedd att välja vilken mapp filerna ska laddas upp till. Detta kan ändras senare.

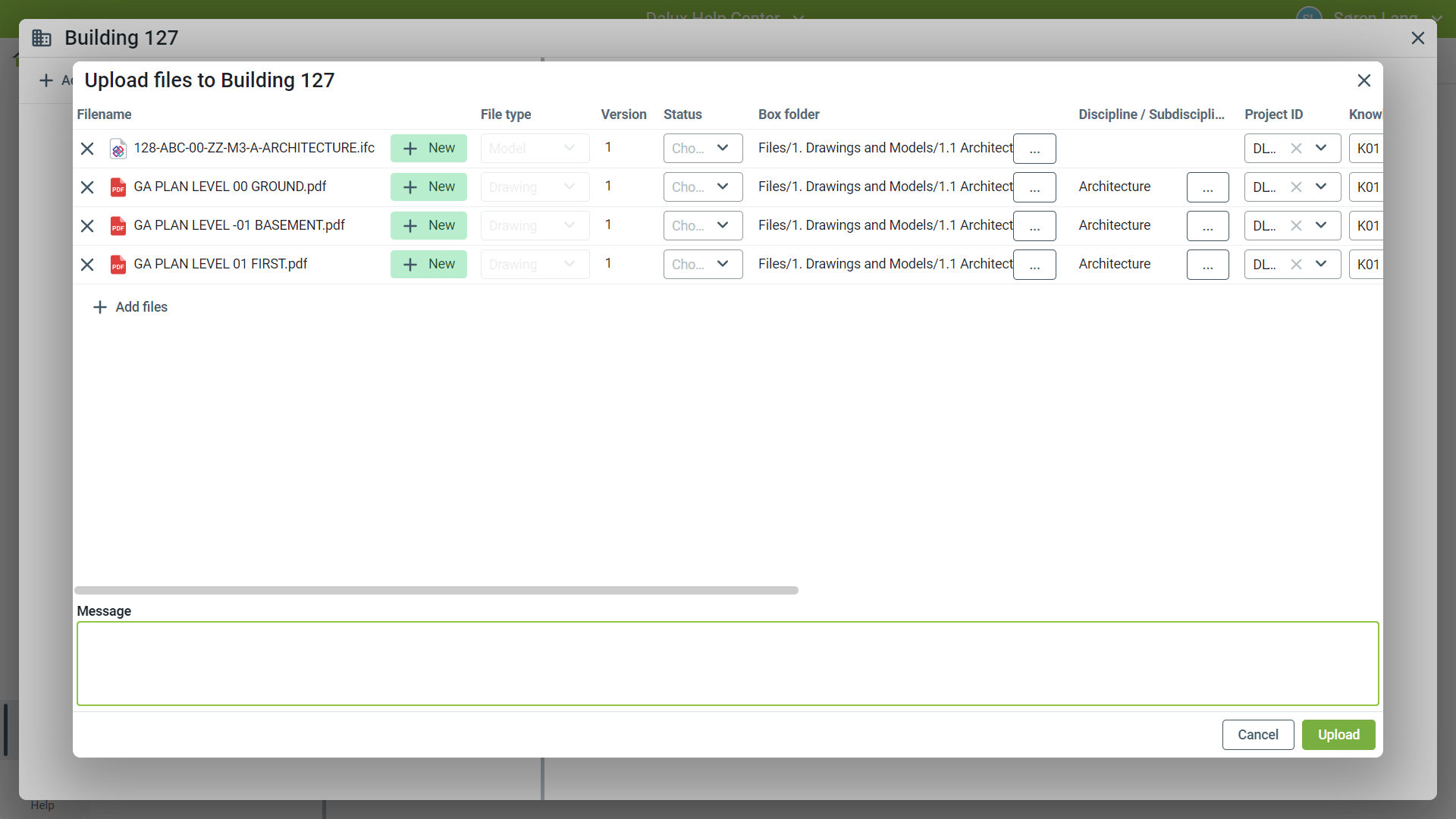

Beroende på din projektinställning har du olika alternativ när du laddar upp. Du kan konfigurera discipliner, lägga till metadata och ställa in filens status. När du är färdig klickar du på 'Ladda upp' för att ladda upp och bearbeta filerna.

Visa rutnät

Om modellen innehåller rutnät, kan du visa dem i dina automatiska ritningar och när du skapar 2D-beskärningar av dina modeller.

I dina byggnadsinställningar, välj filen som innehåller de rutnät du vill visa.

Gå till:

Inställningar PlatserByggnader

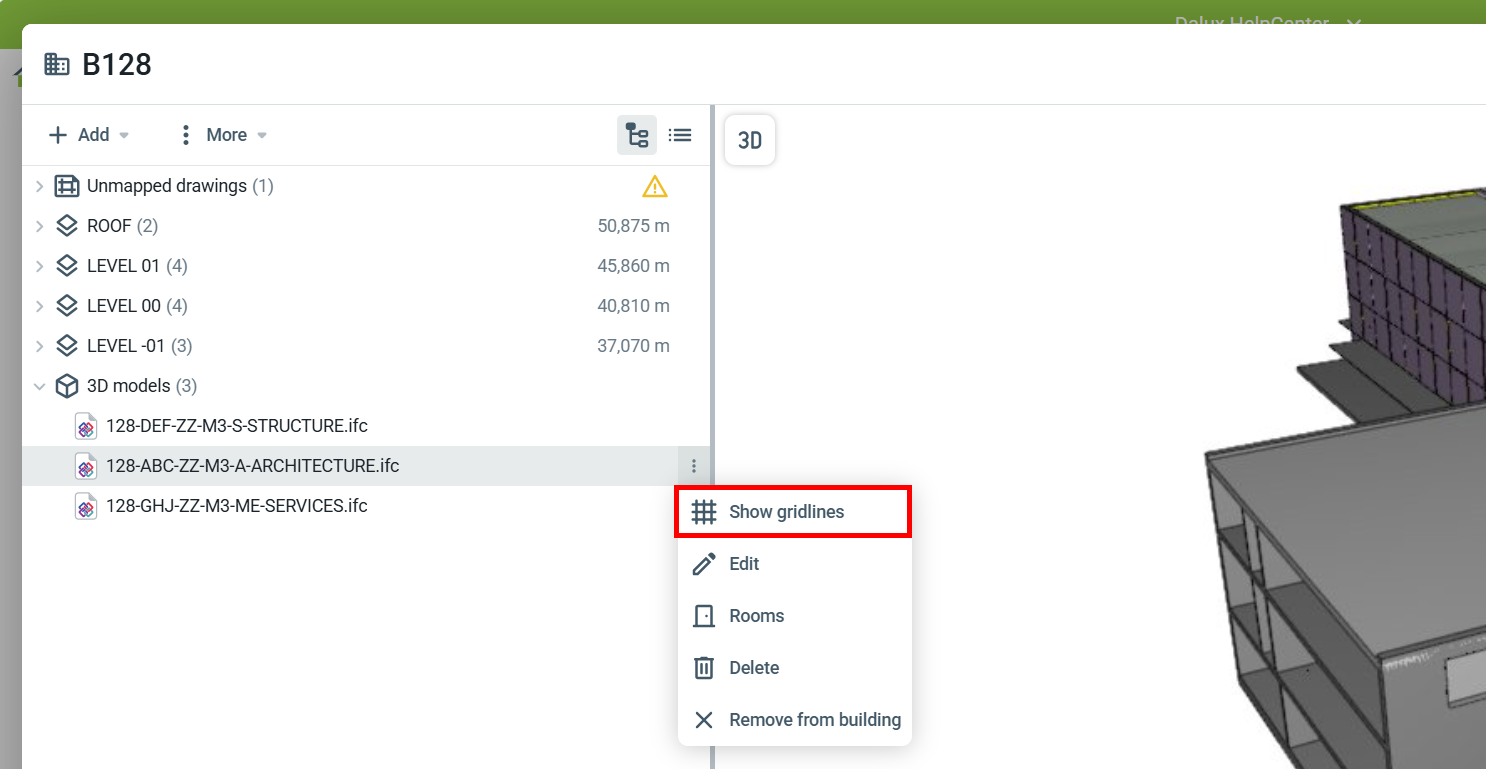

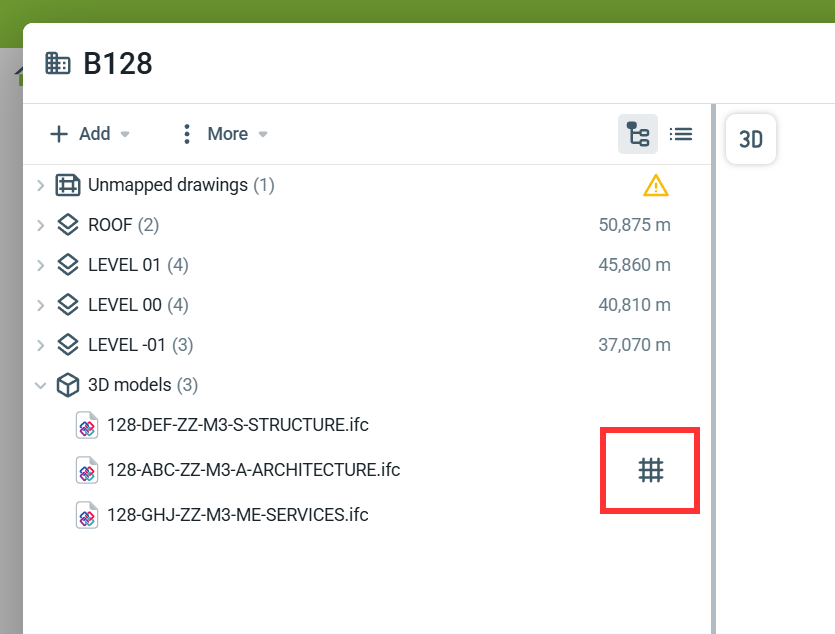

och välj vilken modellfil som ska användas för att visa rutnät genom att klicka på Visa rutnät.

Din byggnad kommer att bearbetas igen för att de ska bli synliga.

För att kontrollera om modellen innehåller rutnät:

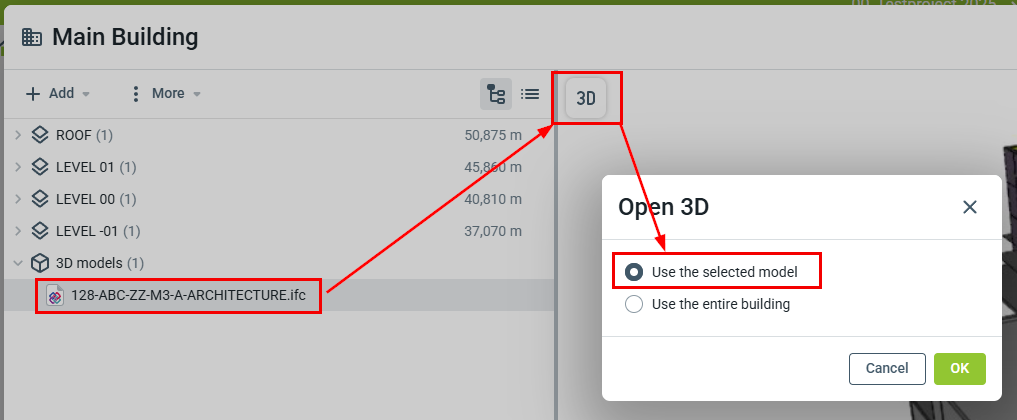

Välj modellen'Använd den valda modellen''OK'

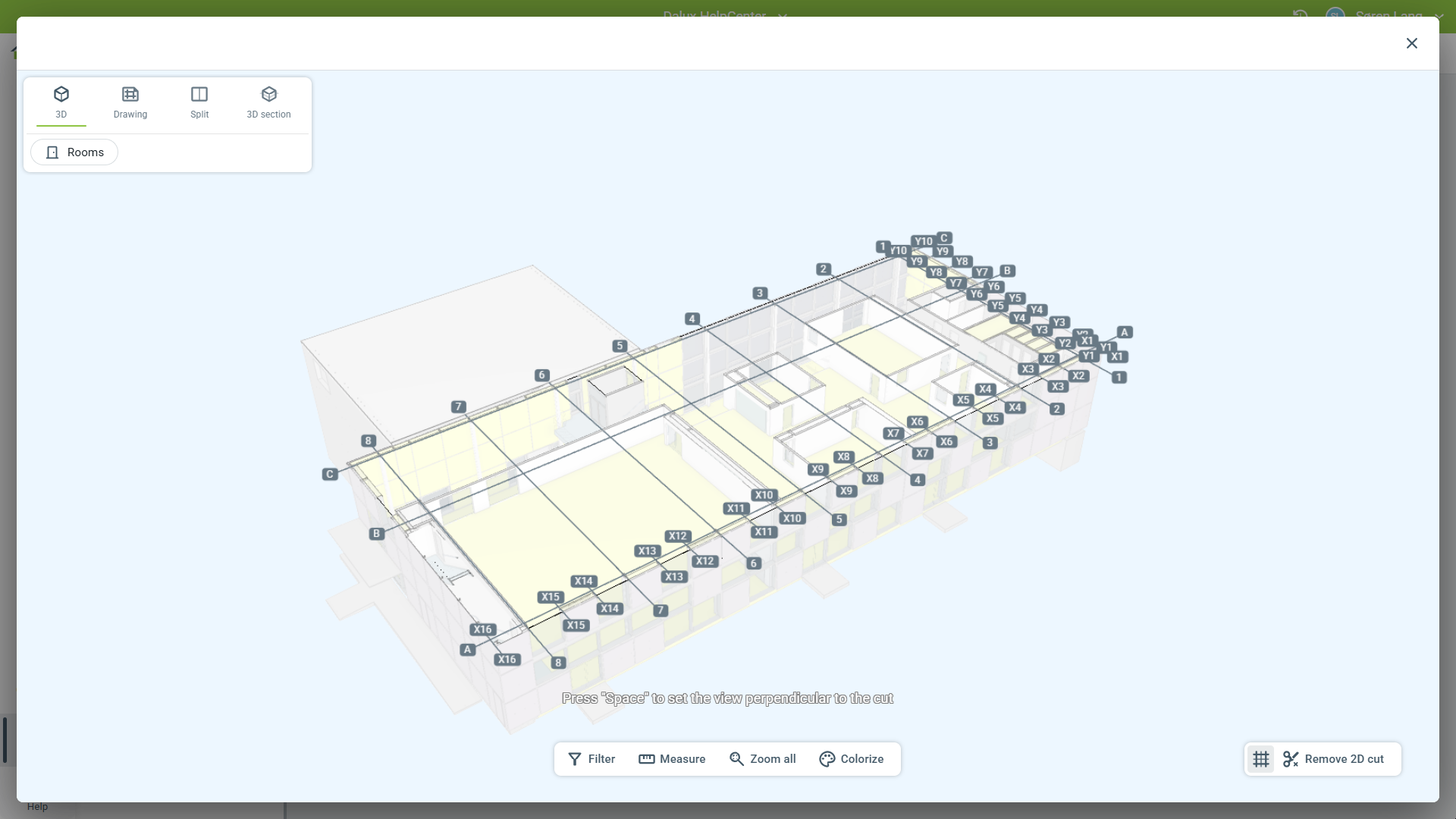

Om modellen innehåller rutnät, visas de när du gör ett 2D-snitt.

Modellen som används för att visa rutnät är markerad med i inställningarna för dina platser. De kan nu visas i 2D-snitt och på automatritningar.

Lägg till våningsplan på en byggnad

När IFC-filen har laddats upp är det dags att lägga till våningsplan till din byggnad.

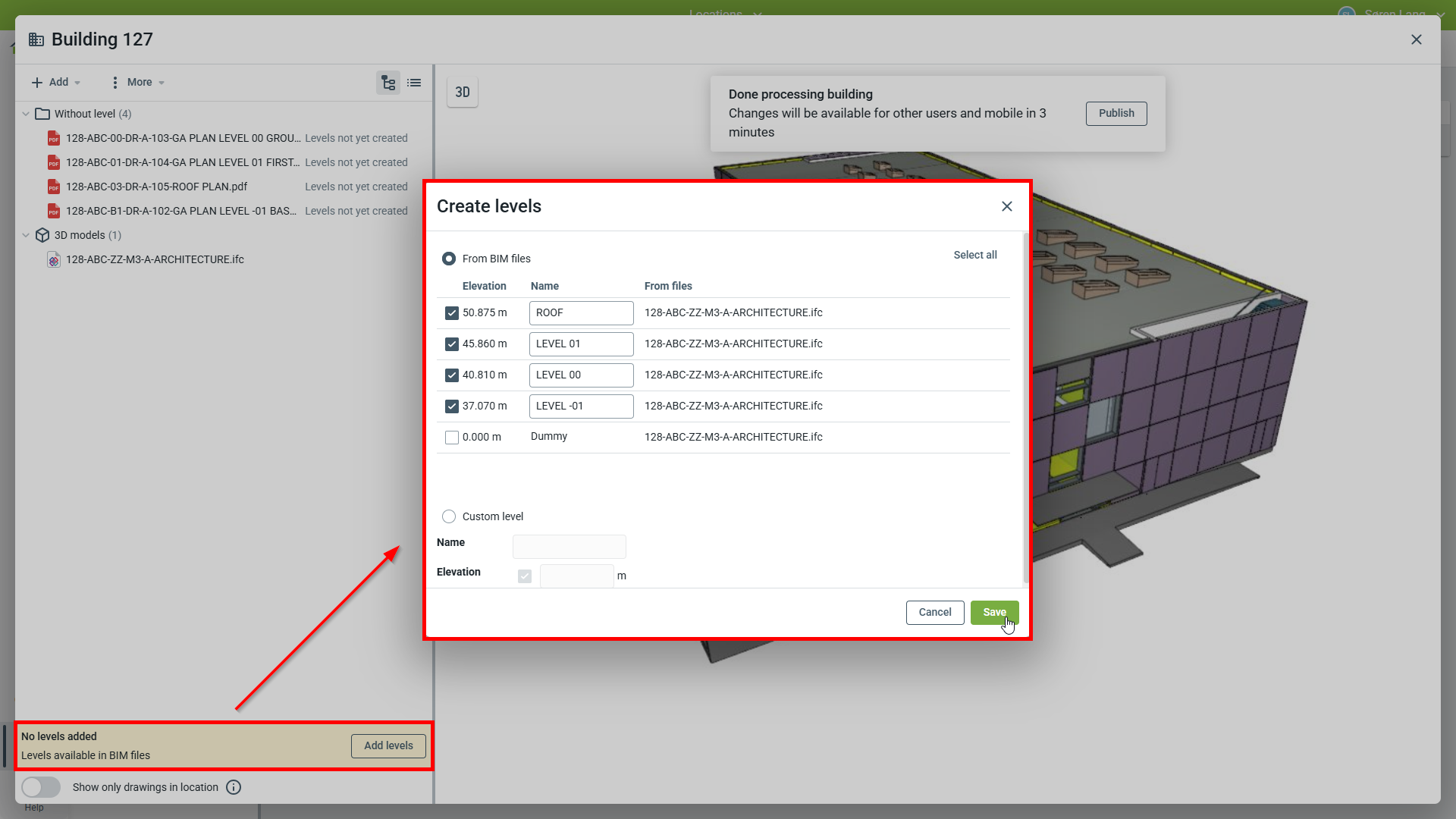

Antingen klickar du Lägg till Nivå eller 'Lägg till plan' i den gula banner.

När du lägger till nivåer kan du:

1. Välj att lägga till våningsplan från modellen, eftersom Dalux kan läsa in våningsplan direkt från modellen eller
2. Lägg till dina användardefinierade våningsplan

Det rekommenderas att använda BIM-modellens nivåer. När du gör detta kan du inte ändra höjden i Dalux

De tillagda våningsplanen visas sedan på vänster sida av fönstret. Som standard kommer Dalux att använda en automatisk nivåsnitt från BIM-modellen.

Om du har laddat upp ritningar till byggnaden också, kan dessa kopplas till nivåerna.

Tilldela och mappa 2D-ritningar till våningsplan

Med nivåerna tillagda till modellen kan ritningar som laddats upp till byggnaden nu kopplas.

Om du ännu inte har laddat upp ritningar till byggnaden kan du göra det från:

Lägg till Från din dator/Från Box.

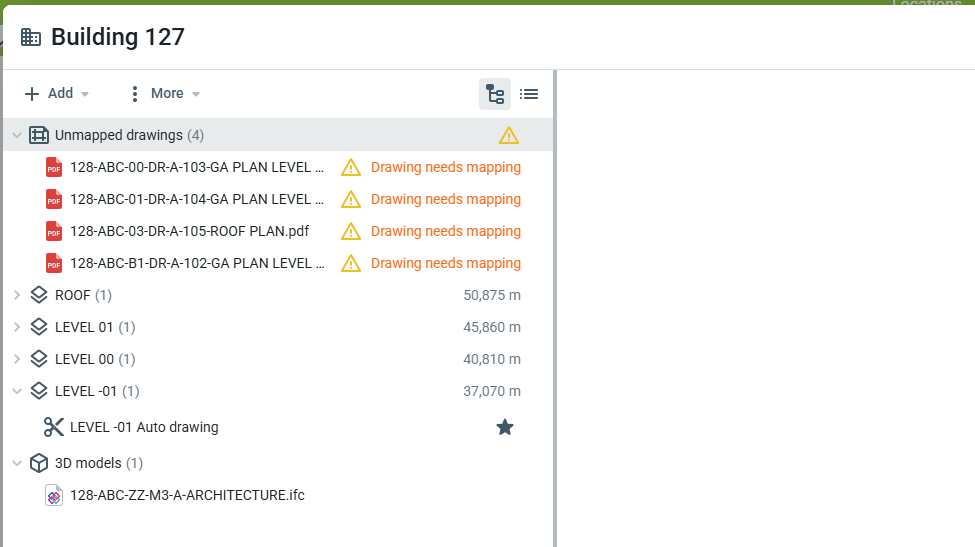

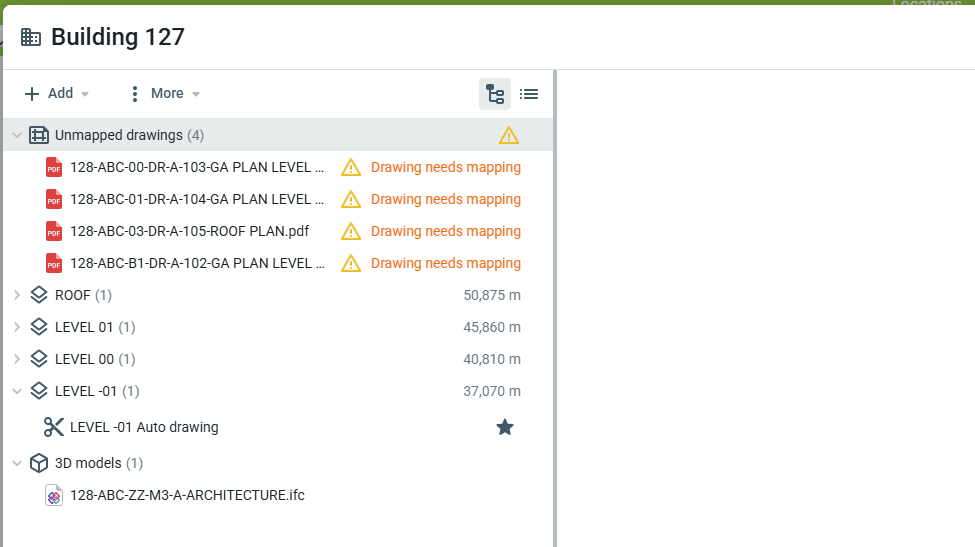

Dina 2D-ritningsfiler kommer nu att laddas upp till Dalux men behöver mappas till ett våningsplan för att användas korrekt. Du kan hitta de icke-mappade ritningarna i deras egen mapp:

Mappa ritningar till våningsplan

När ritningarna har laddats upp till Dalux, koppla ritningarna till sina respektive nivåer, antingen genom att:

1. Dra och släpp ritningarna på respektive våningsplan

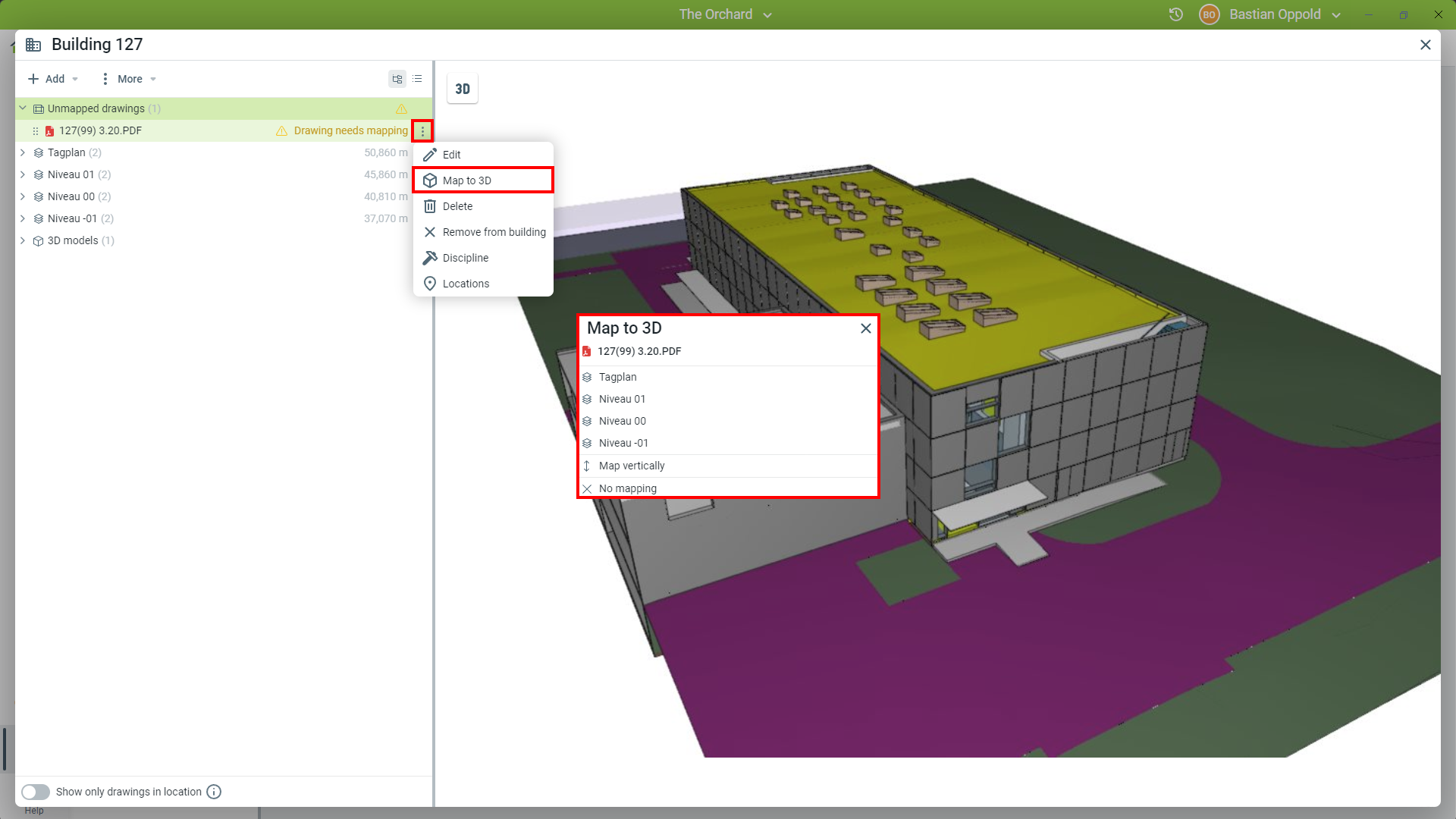

2. Klicka till höger om ritningen Mappa till 3D

Detta öppnar ett nytt fönster där du måste mappa ritningen till våningsplanet.

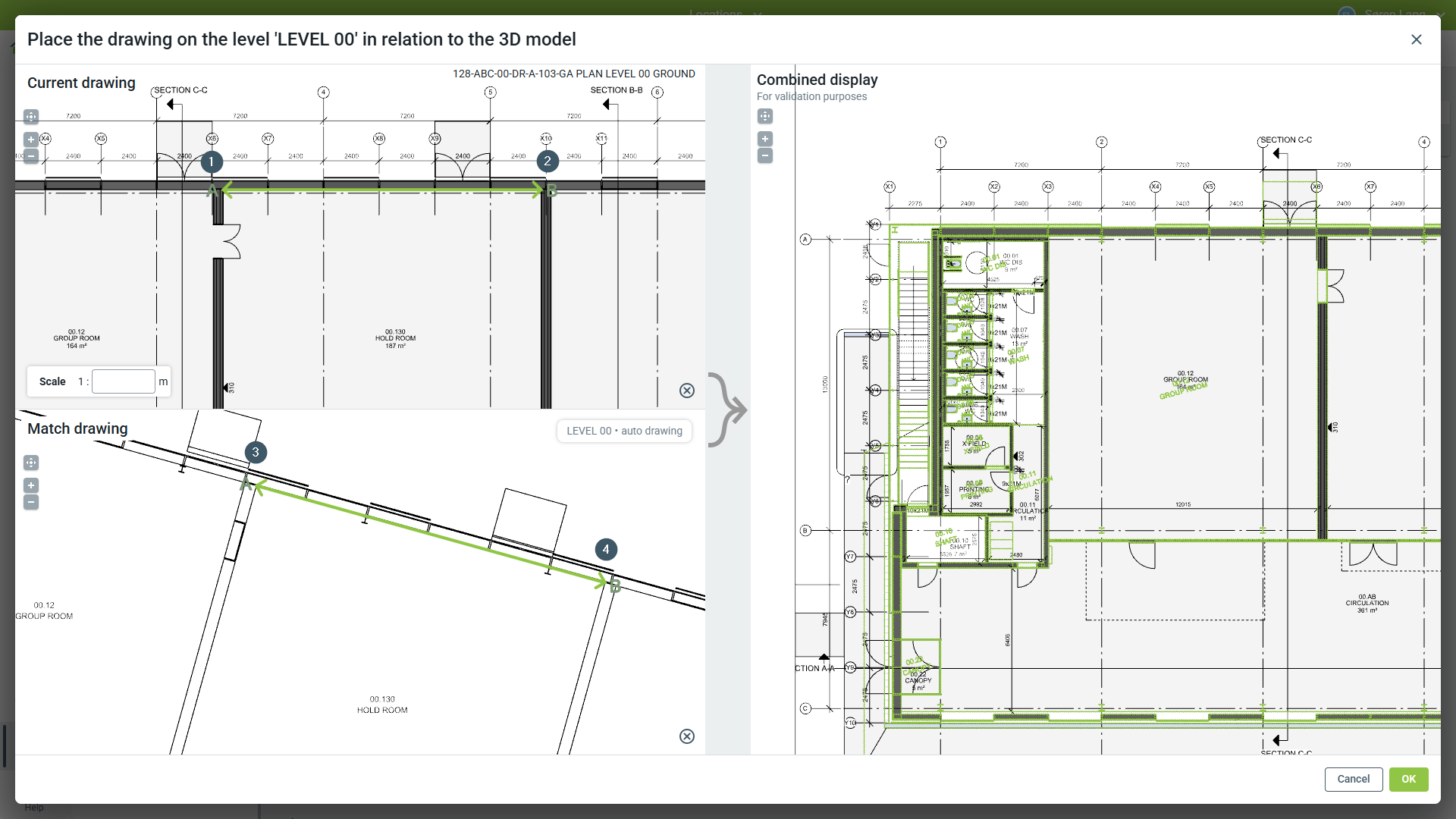

För att mappa ritningen, behöver du välja referenspunkter A och B på ritningen och sedan välja samma punkt A och punkt B på våningsplanet så att de matchar.

Den kombinerade visningen till höger i fönstret visar hur exakta de aktuella referenspunkterna är.

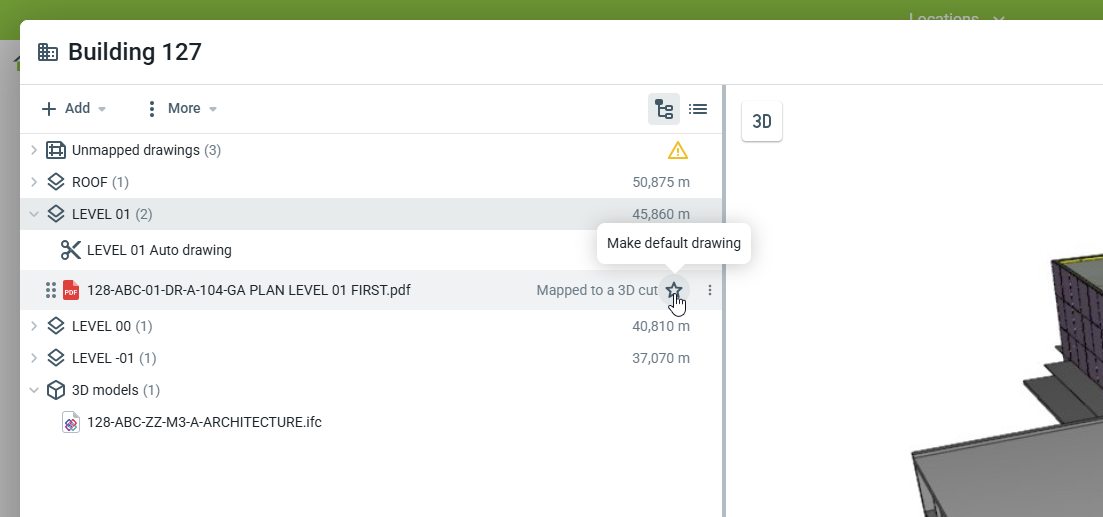

Som visas i slutet av GIF:en kan du göra din nyligen mappade ritning till standardritningen. Om du anger en ritning som standard blir den den första ritningen som visas för en viss våningsplan.

Mappa ritningar vertikalt

Med Dalux kan du också lägga till sektioner eller vyer i din modell. På samma sätt som när du kopplar en ritningar till en våningsplan, markerar du ritningen och klickar på

till höger om ritningen Mappa till 3D 'Mappa vertikalt'

Den vertikala mappningen består av tre steg:

1. Placera ritningen i rätt läge
2. Koppla ritningen till modellen och skalan
3. Justera om nödvändigt

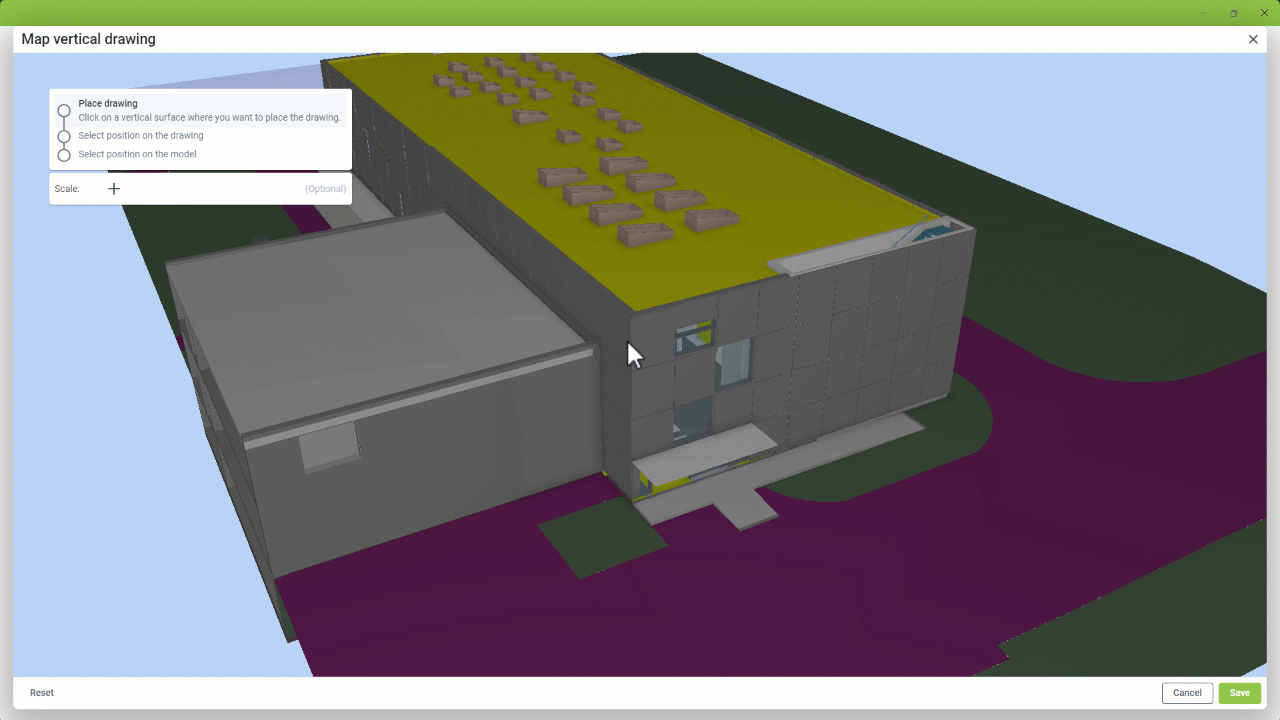

Välj först en vertikal yta i vilken riktning du vill placera ritningen. Välj Placera ritning när du är nöjd.

Koppla ritningen till modellen genom att välja antingen

• 2 referenspunkter på ritningen, sedan 2 referenspunkter i modellen, eller
• genom att välja 1 referenspunkt vardera om du har lagt till en skalningsfaktor.

För att justera placering av ritningen, använd för att flytta den samtidigt som du behåller orientering och skala. Detta kan hjälpa dig att placera ett snitt i exakt den position där det skapades.
