Den här artikeln beskriver hur du grupperar modellvalideringskonflikter och säkerhetsavstånd i en kommentar och skickar dem till det designteam som ansvarar för att uppdatera designen.
Du kan skicka problem om upptäckta konflikter och överträdelser av säkerhetsavstånd som individuella BCF:er för varje BIM-element eller gruppera flera problem i en gruppkommentar. Gruppkommentarer håller reda på om de enskilda konflikterna har lösts och stängs automatiskt när alla har åtgärdats.
Obs!
Använd gruppkommentarer för att skicka flera relaterade konflikter tillsammans, till exempel konflikter mellan mekanik, el och VVS (MEP) och väggar till arkitekten, eller konflikter inom din egen disciplin till en specialistkollega.
Så här konfigurerar du gruppkommentarer
Grupperade kommentarer är endast tillgängliga för byggnader som har konfigurerats för automation.
Aktivera och konfigurera automation i Inställningar
Box
Design: 'Automation'.
För att gruppera konflikter för en användargrupp tilldelar du användargruppen till den disciplin som har konfigurerats i modellvalideringen:
När du konfigurerar nya discipliner går du till Design
Modellvalidering
Lägg till
Disciplin och ställer in synligheten för den användargrupp som du vill tilldela den till.

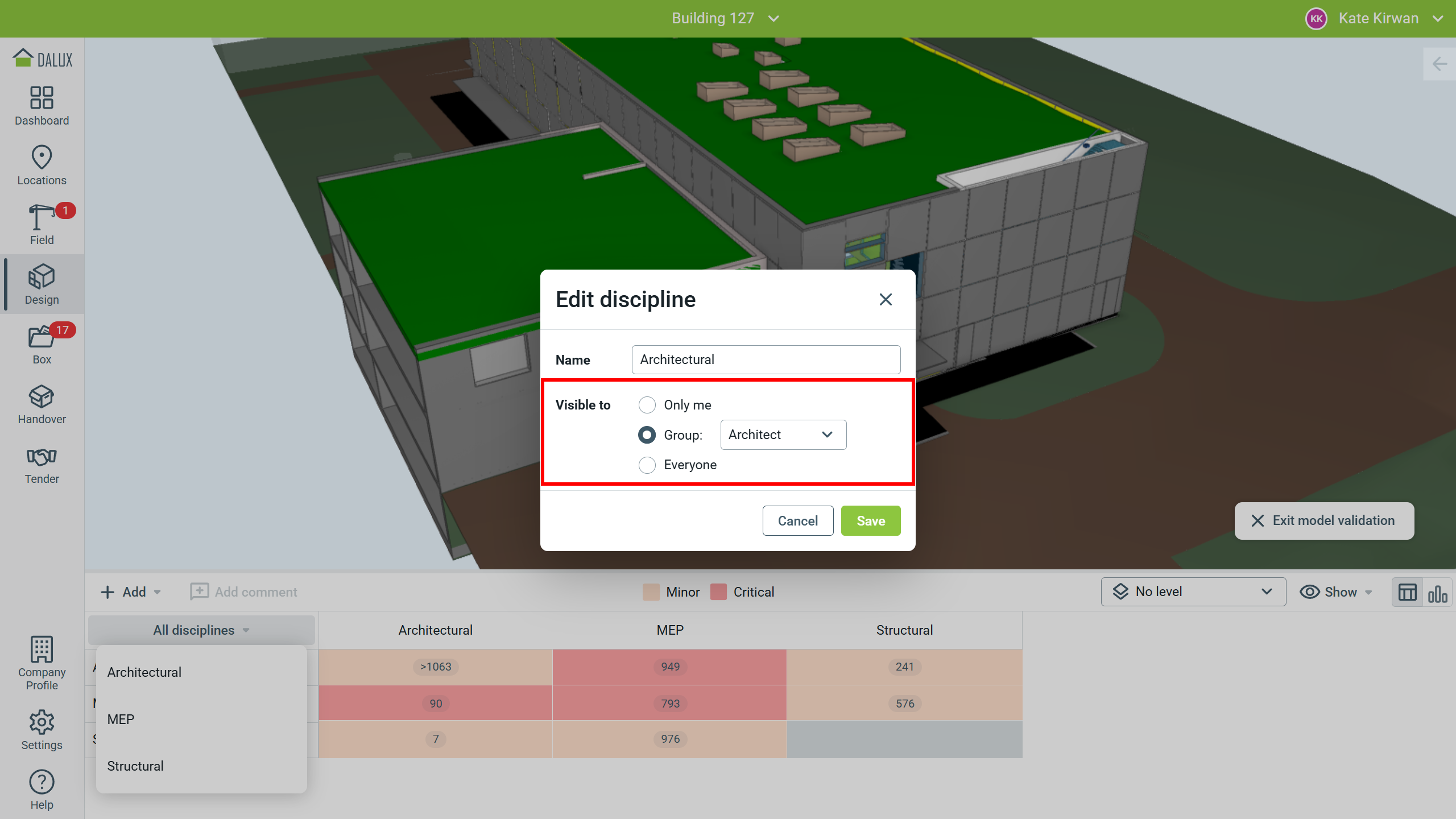

När du redigerar en befintlig disciplin går du till Design
Modellvalidering
'Alla discipliner'
Håll muspekaren över disciplinen
Ställ in synligheten för den användargrupp som du vill tilldela den till.
Användarrättigheter
För att tilldela en disciplin till en användargrupp måste du vara projektadministratör, projektplaneringsansvarig eller gruppadministratör för den aktuella användargruppen.
Så här använder du gruppkommentarer
När konfigurationen är klar kan alla som disciplinen är synlig för skapa en gruppkommentar.
Obs!
Du kan endast skicka gruppkommentarer till användarna i den användargrupp som tilldelats disciplinen. Om exempelvis "Arkitektur" tilldelas användargruppen "Arkitekt" kan gruppkommentarer för den disciplinen endast skickas till användare i "Arkitekt".
Så här skapar du nya gruppkommentarer

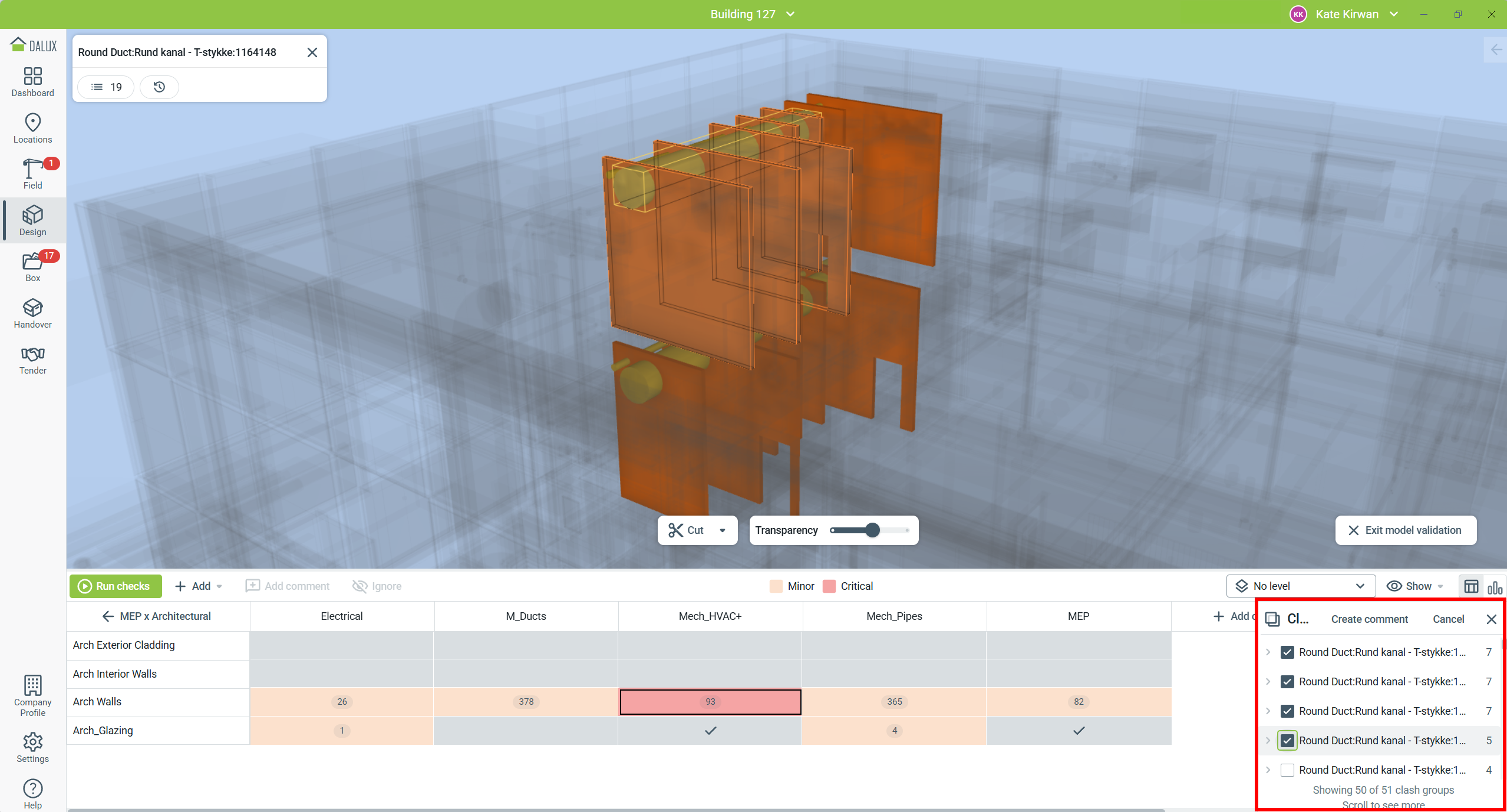

Skapa en ny gruppkommentar genom att öppna grupperna med motstridiga objekt, så att de enskilda objekten visas som en lista till höger. Klicka på Skapa gruppkommentar.
Markera sedan flera objekt vars konflikter du vill lägga till i gruppkommentaren genom att markera deras kryssrutor.
När du har valt alla relevanta konflikter och säkerhetsavstånd bekräftar du genom att klicka på 'Skapa kommentar'. Fyll i kommentaren som vanligt och skicka den till rätt ansvarig part.
Mottagarna får dessa konflikter som en enda kommentar som de kan visa i Dalux eller öppna i Revit för att lösa problemen direkt i designprogrammet.
Så här följer du upp gruppkommentarer

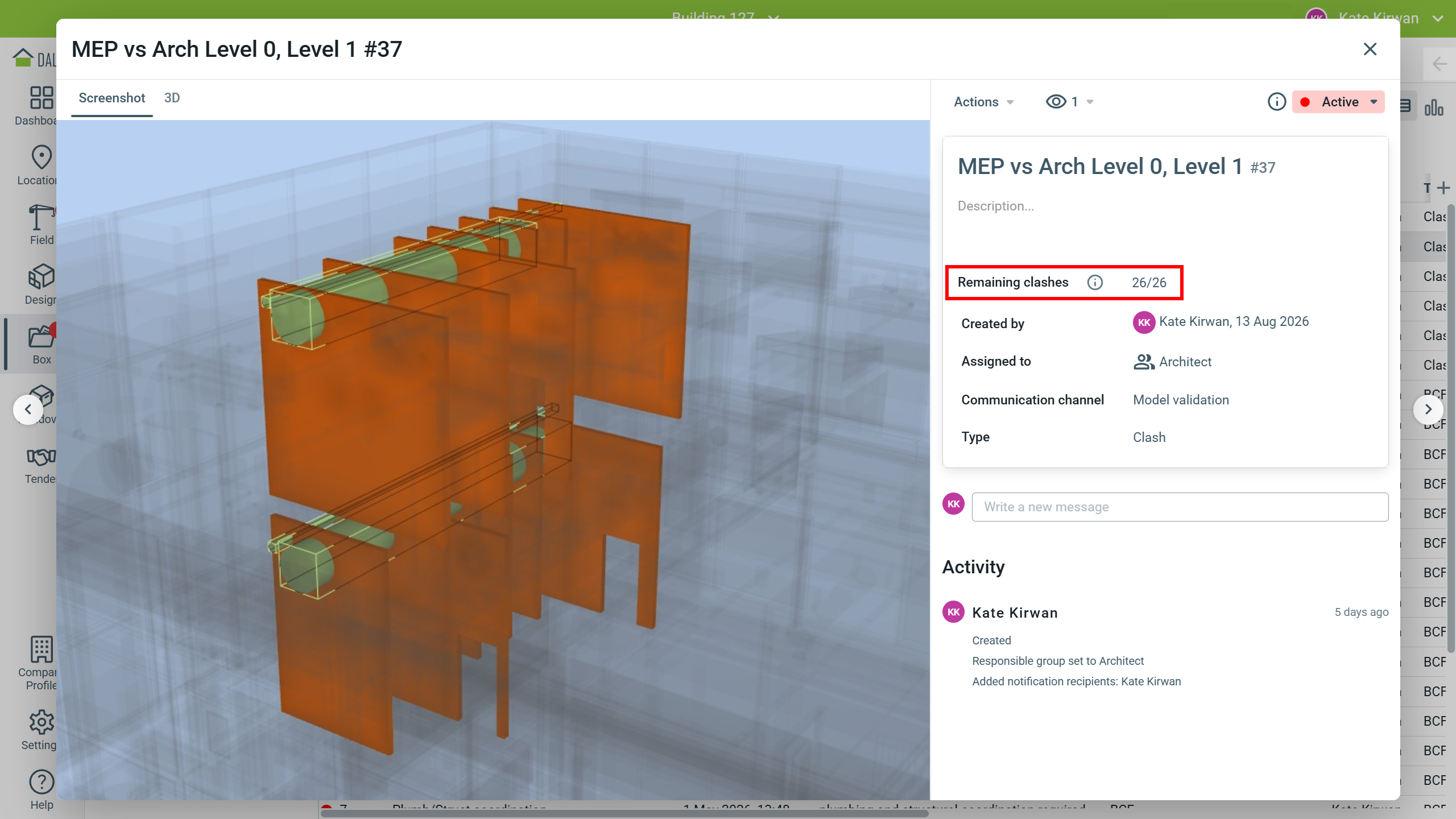

När designerna uppdateras och problemen löses visar kommentaren hur många av konflikterna som fortfarande är öppna. När alla återstående konflikter har lösts stängs kommentaren automatiskt. Du kan även stänga kommentarer manuellt om det behövs.
Obs!
Du kan inte öppna gruppkommentarer på nytt efter att de har stängts manuellt eller automatiskt, även om inte alla återstående konflikter har lösts. Skapa en ny kommentar om du upptäcker olösta problem.
