Introduktion
En mindre ändring, exempelvis ett materialbyte eller en dimensionsuppdatering, uppstår ofta mellan projektets schemalagda ritningsrevisioner, och byggproduktionen kan inte alltid vänta på nästa fullständiga revision. Som designansvarig kan du använda Stamps i Dalux Box för att lägga till dessa som en markering när du publicerar nästa version, så att arbetslagen på byggarbetsplatsen får ändringen utan att vänta på nästa schemalagda fullständiga revision.
Utmaningen
Formellt reviderade ritningsuppsättningar skickas ut enligt ett fast schema för att hålla alla yrkeskategorier samordnade. Mellan dessa revisioner uppstår fortfarande mindre ändringar, till exempel ett materialbyte eller en uppdatering av mått. Detta kan vara en tillräckligt liten ändring för att en fullständig revision inte ska vara värd besväret, men ändå något som platsorganisationen behöver känna till.
Traditionellt hanteras detta som en pappersmarkering på plats eller som en markering som läggs till direkt i modelleringsprogrammet. Ingen av dem når personerna på byggarbetsplatsen förrän nästa schemalagda revision. En pappersversion som skannas förlorar skärpan från originalritningen och är lätt att förlägga.
Utan en dokumenterad version av ändringen riskerar byggarbetarna att bygga utifrån en inaktuell ritning eller en ändring som godkänts men aldrig nådde dem.
Så löser Dalux det

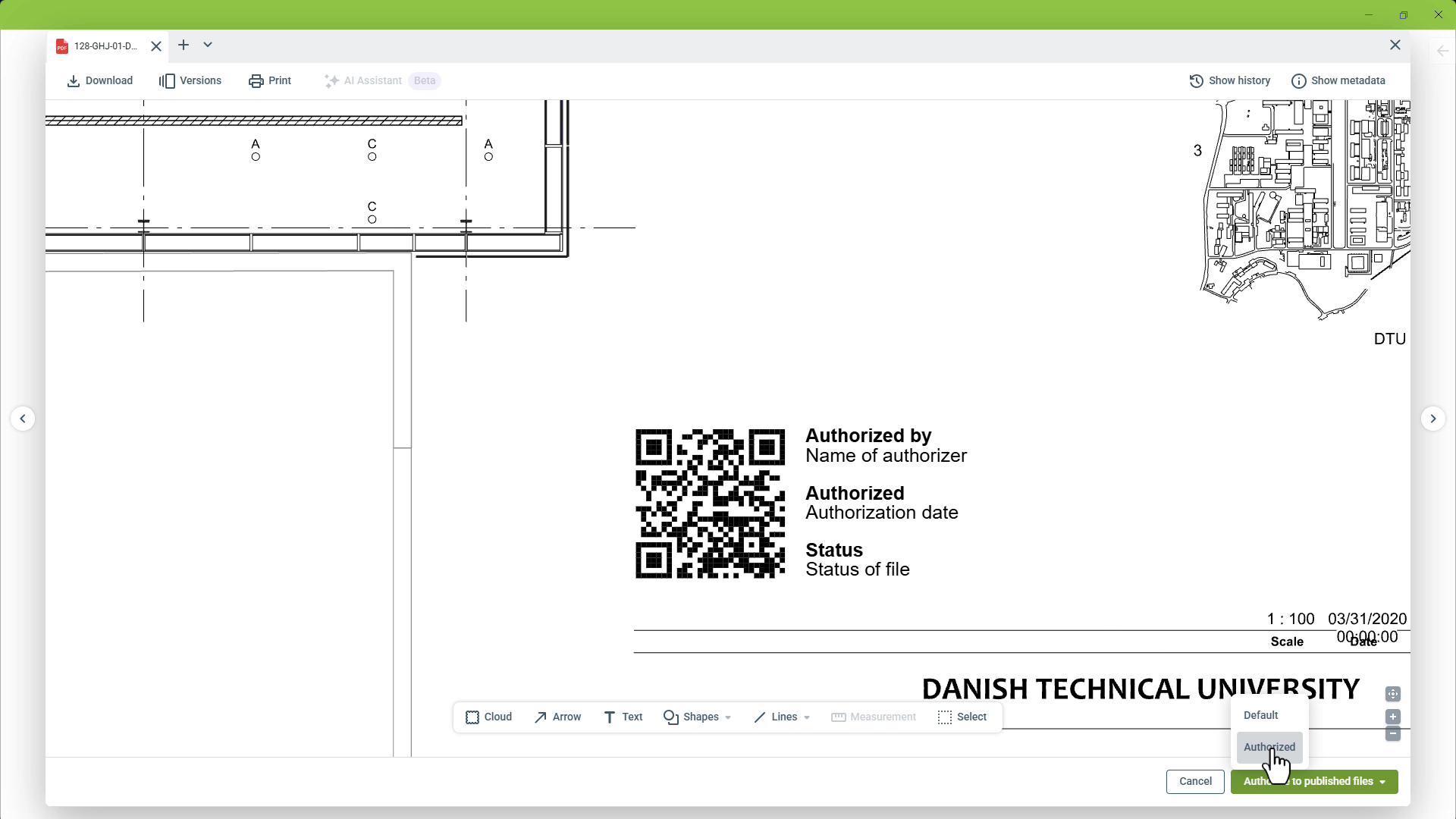

När en ändring har godkänts och stängts som en kommentar lägger du till den direkt i ritningen som en markering genom att använda Stämplar tillsammans med publicering. Stämpeln lägger också till en QR-kod, så att alla på plats kan bekräfta att de har den aktuella versionen.
Detta hjälper dig att överbrygga gapet mellan schemalagda revisioner genom att hålla den publicerade ritningen korrekt utan att behöva göra en fullständig revision för varje liten ändring.
Resultatet
Med Stämplar i Dalux får du:
- Kommunicera ändringen med nästa version: Ändringar kan läggas till i ritningen vid nästa publicering och behöver inte vänta till nästa schemalagda revision
- Ingen fullständig revision för en liten ändring: Ett materialbyte eller en uppdatering av mått blir en markering i stället för en ny ritningsuppsättning
- Byggarbetarna kan fortsätta arbeta: Ingen behöver vänta på den schemalagda revisionen för att få reda på en ändring som redan har godkänts
Gör en godkänd ändring till en markering utan en fullständig revision

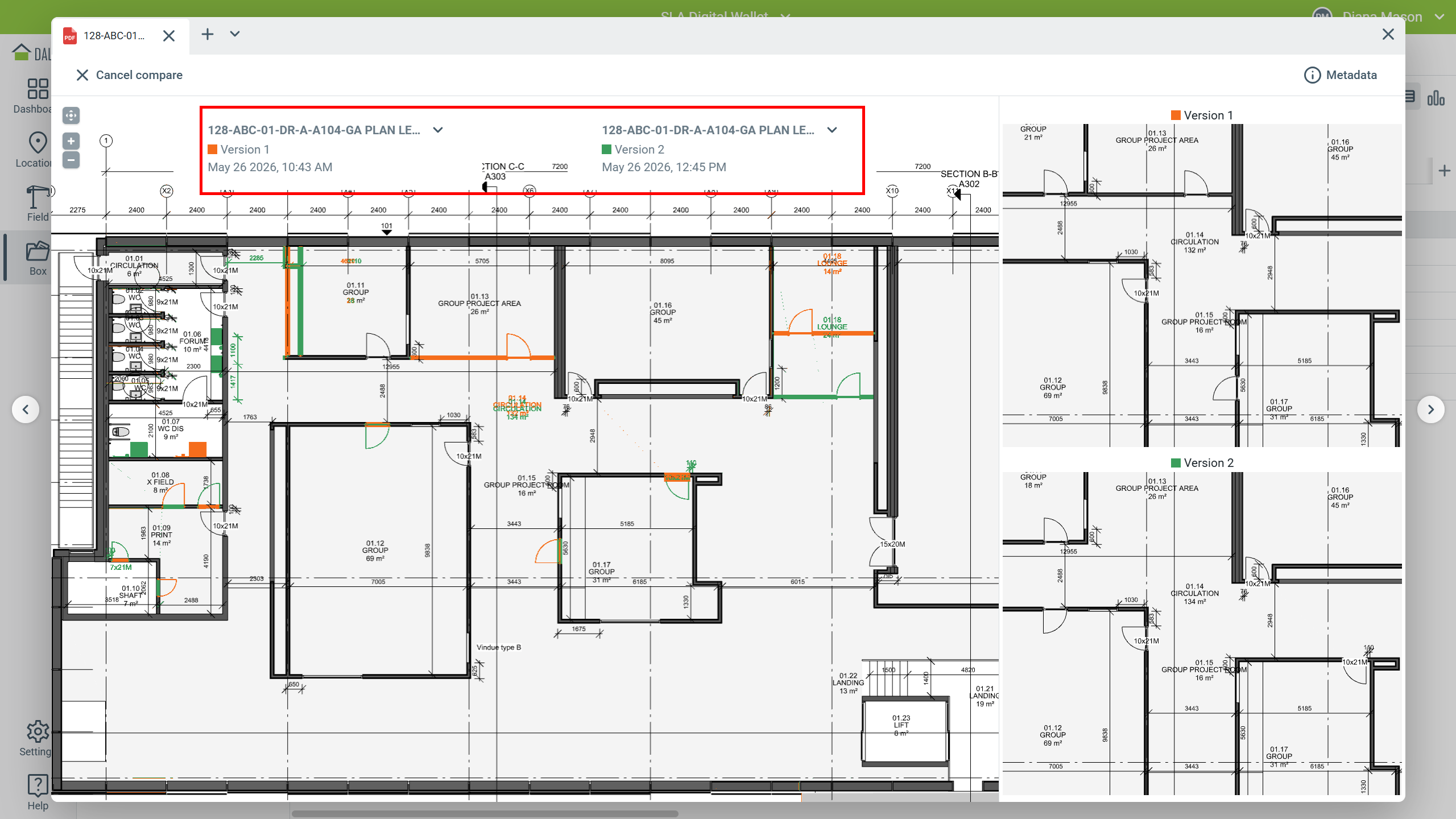

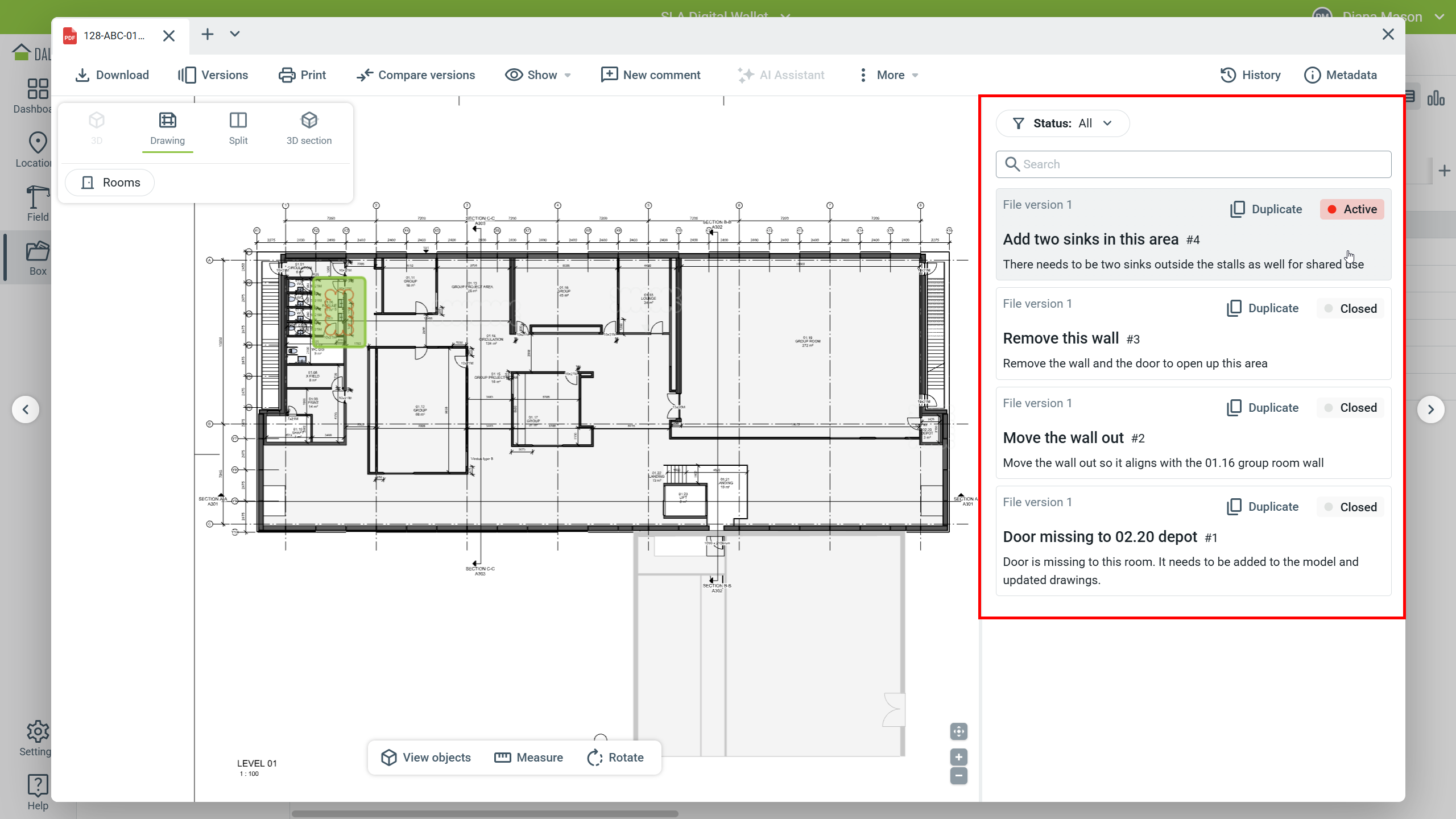

En ändring som ett materialbyte eller en uppdatering av mått diskuteras och godkänns vanligtvis som en kommentar i Dalux. Ofta över mer än en disciplin innan den över huvud taget når själva ritningen. Du kan se hela kommentarshistoriken och jämföra den aktuella versionen med den föregående, så att du har en komplett bild innan du agerar.

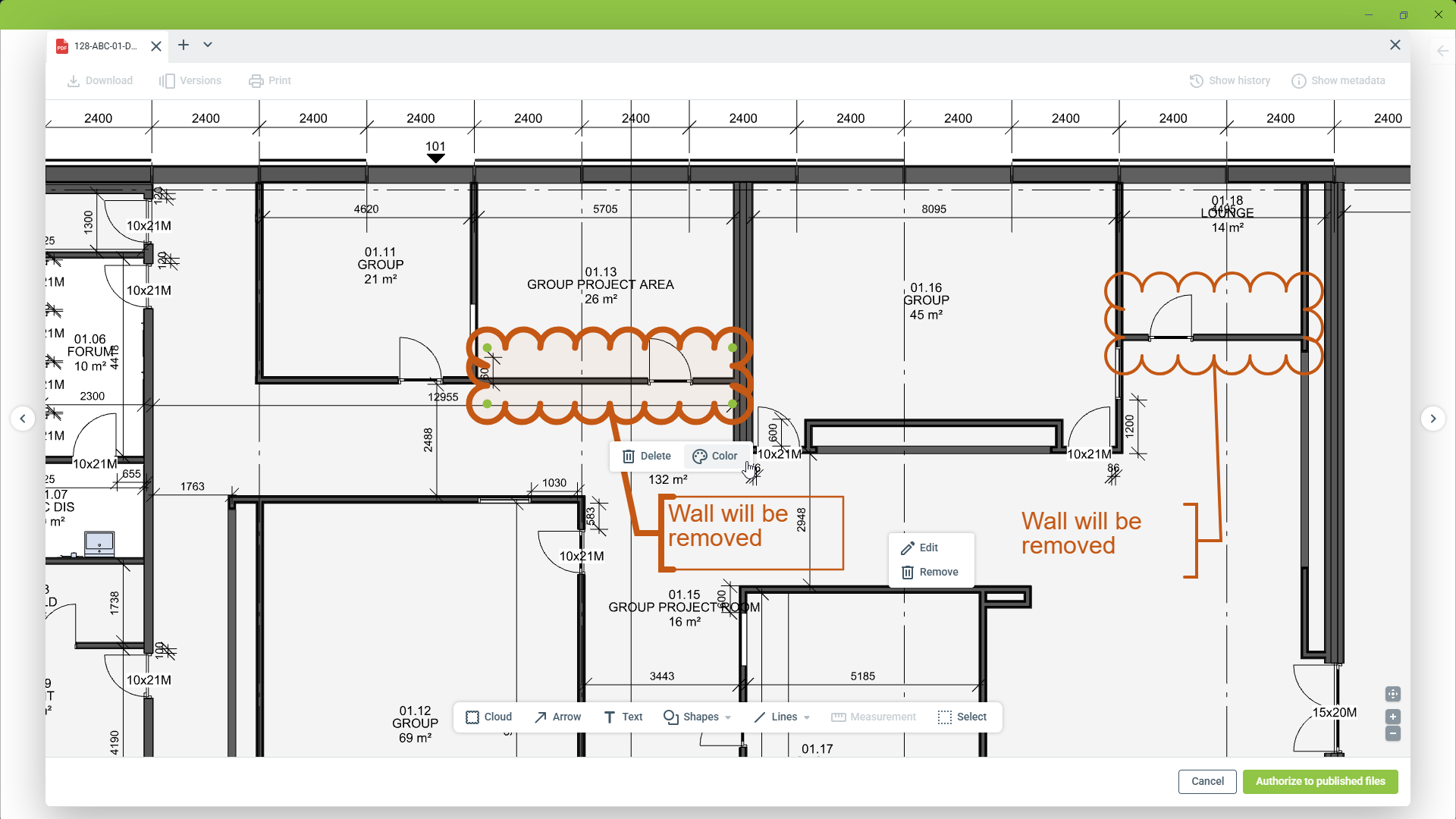

När du är redo att publicera ritningen är det enkelt att lägga till markeringar. Du kan skapa dessa markeringar från grunden eller kopiera markeringar från tidigare stämpel- eller kommentarmarkeringar på ritningen. Kommentaren förblir densamma, men ritningen uppdateras.
När den har publicerats bäddas markeringen och stämpeln in direkt i ritningen. De kan inte redigeras eller tas bort förrän en ny version har publicerats.
Från en anteckning på papper till en dokumenterad ritning
Stämplar ersätter markeringar som görs på papper eller i modelleringsprogrammet med en markering som bäddas in direkt i den publicerade ritningen. Ritningen förblir mätbar och lättläst samt kopplad till kommentarer med en dokumenterad slutsats.
Eftersom varje markering länkar till en godkänd och stängd kommentar förblir den interimistiska ändringen och den slutliga revisionen konsekventa, vilket förhindrar dubbla poster för samma beslut.
För team på byggarbetsplatsen gör det möjligt att bekräfta genom att skanna QR-koden att de har den senaste versionen till hands och inte behöver vänta på nästa schemalagda ritningsuppsättning.
Med Stämplar i Dalux får du:
- Kommunicera ändringen med nästa version: Ändringar kan läggas till i ritningen vid nästa publicering och behöver inte vänta till nästa schemalagda revision
- Ingen fullständig revision för en liten ändring: Ett materialbyte eller en uppdatering av mått blir en markering i stället för en ny ritningsuppsättning
- Byggarbetarna kan fortsätta arbeta: Ingen behöver vänta på den schemalagda revisionen för att få reda på en ändring som redan har godkänts
Läs mer
Om du vill lära dig mer om hur du konfigurerar och använder Stämplar kan du läsa dessa artiklar:
