Hur man använder kartor i InfraField på skrivbordet

Denna artikel beskriver hur du navigerar i kartvyn under Platser med hjälp av skrivbordsappen.

Den täcker funktionerna i områden, byggnader, kartskikt, GIS-data, centrumlinjefiler, zoner, ortofoton och ritningar som vanligtvis används i InfraField-projekt.

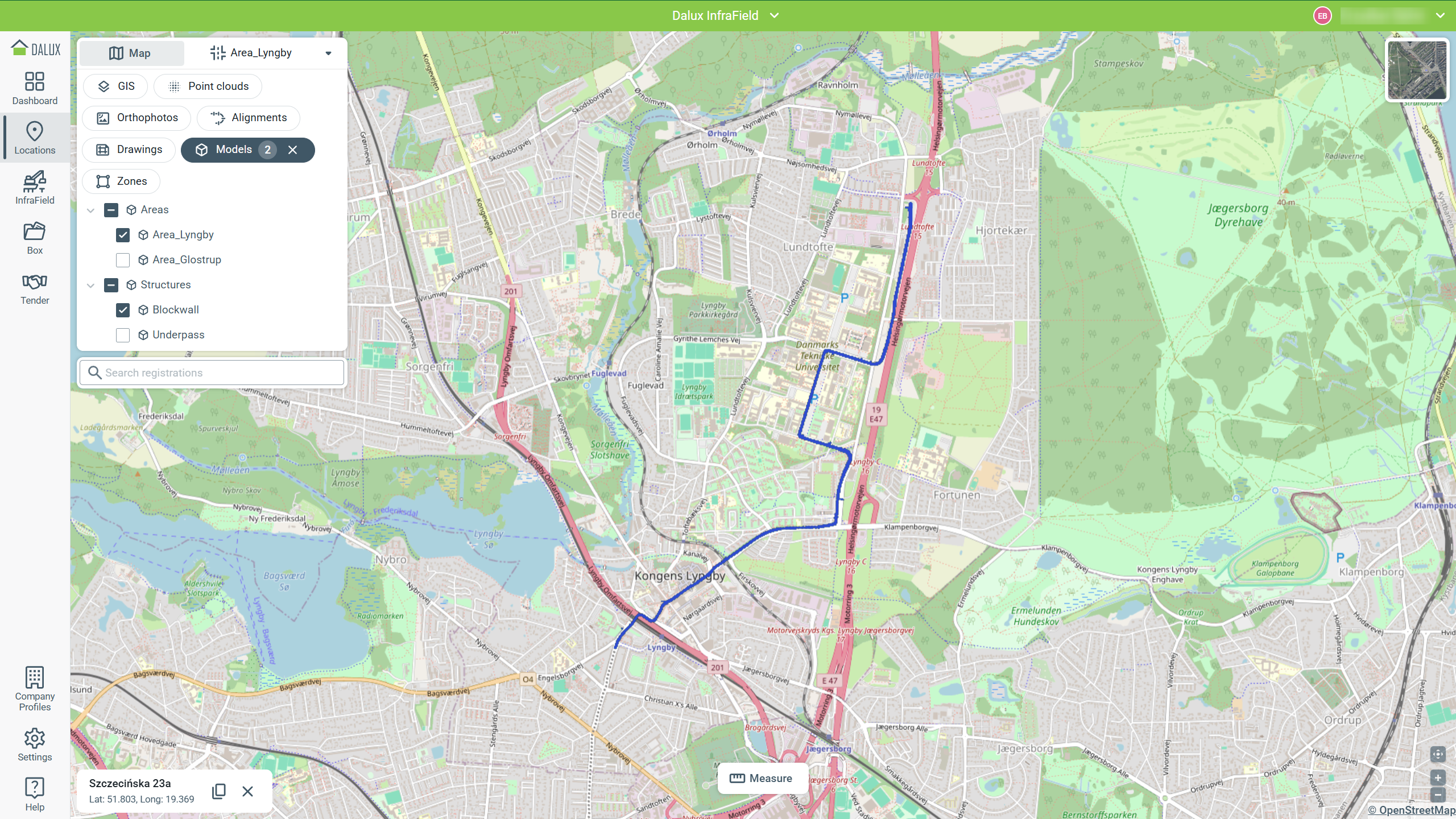

Kartöversikt

Gå till Platser Karta för att få åtkomst till kartvyn för projektet.

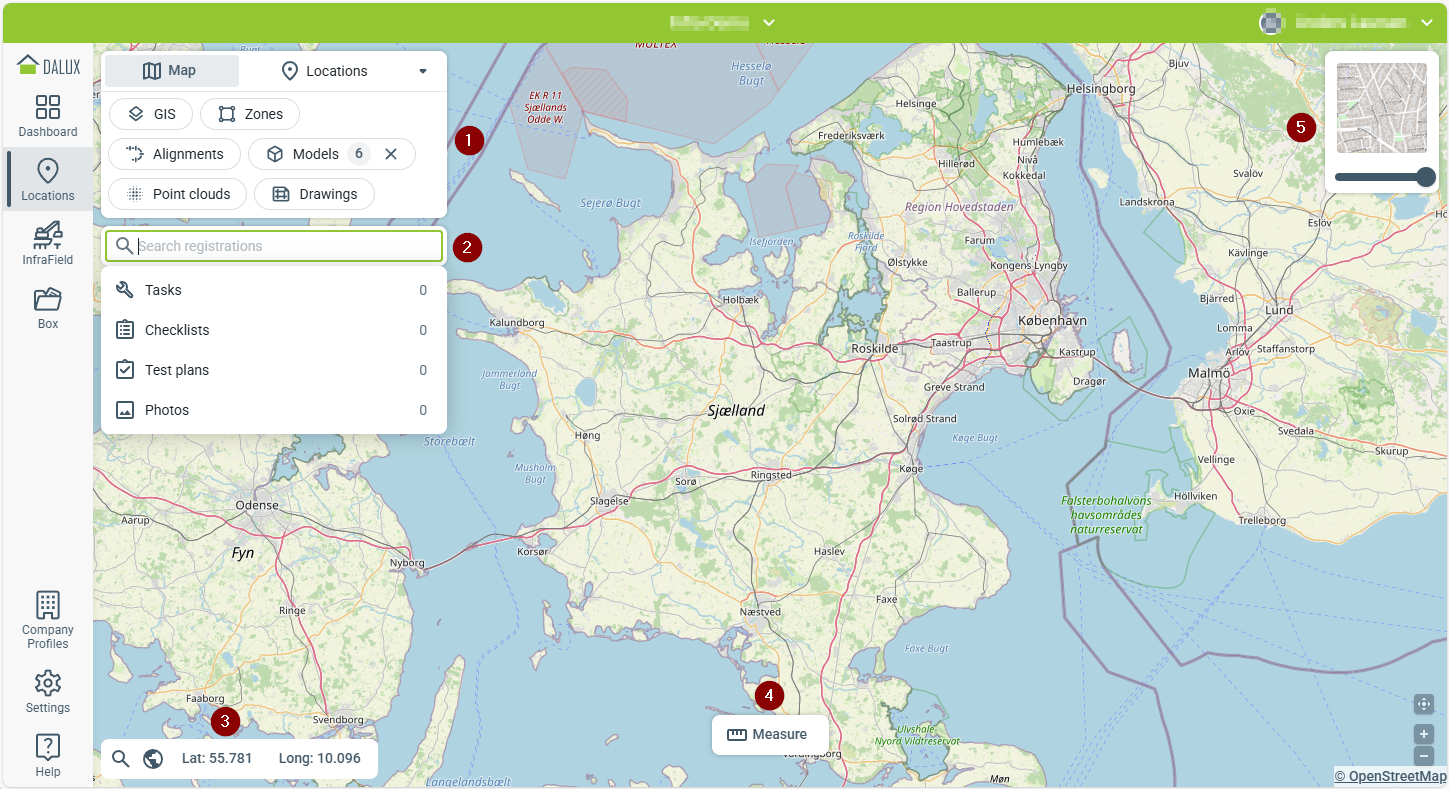

Nyckelkomponenter inkluderar:

1. Kartmeny: Kartmenyn är huvudverktyget för att byta vyer och filtrera data. Den låter dig växla mellan kart- och område-/byggnadsvyer samt styra vilka dataset som visas på kartan. Numret i cirkeln bredvid namnet anger hur många objekt från ett filter som är valda och visas på kartan, och du kan klicka på för att ta bort alla val från ett dataset.
2. Sökruta: Sök efter uppgifter, checklistor och bilder du har behörighet att se.
3. Markörens koordinater: När du flyttar markören runt i kartvyn visas markörens koordinater här. Klicka på dessa koordinater för att växla från lokala till globala koordinater.
4. Verktygsfält: När du ändrar vyer blir olika verktyg tillgängliga här. Med Mätning kan du lägga till linje- och areamätningar i den aktuella vyn.
5. Kartskikt: Härifrån kan du byta kartskikt. Klicka på det för närvarande valda lagret för att se tillgängliga alternativ. Standard- och satellitlager är alltid tillgängliga, tillsammans med eventuella användardefinierade lager som lagts till i projektet. Hovra över kartlagret för att justera dess genomskinlighet med reglaget.

2D-data på kartan

I det här avsnittet beskrivs hur olika typer av kartdata – såsom GIS-filer, centrumlinjer, zoner, ritningar och ortofoton – kan visas och användas i kartvyn.

GIS

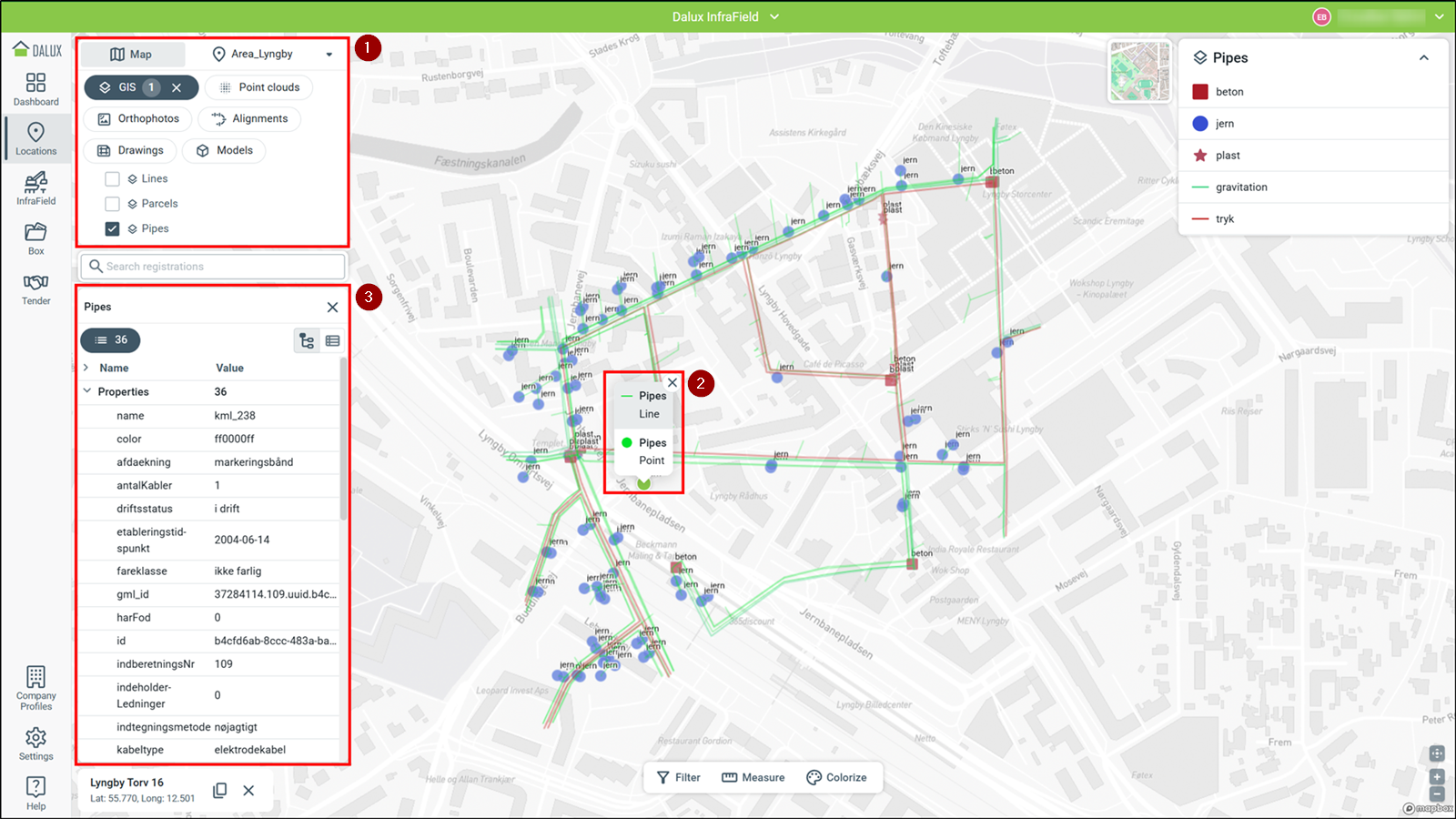

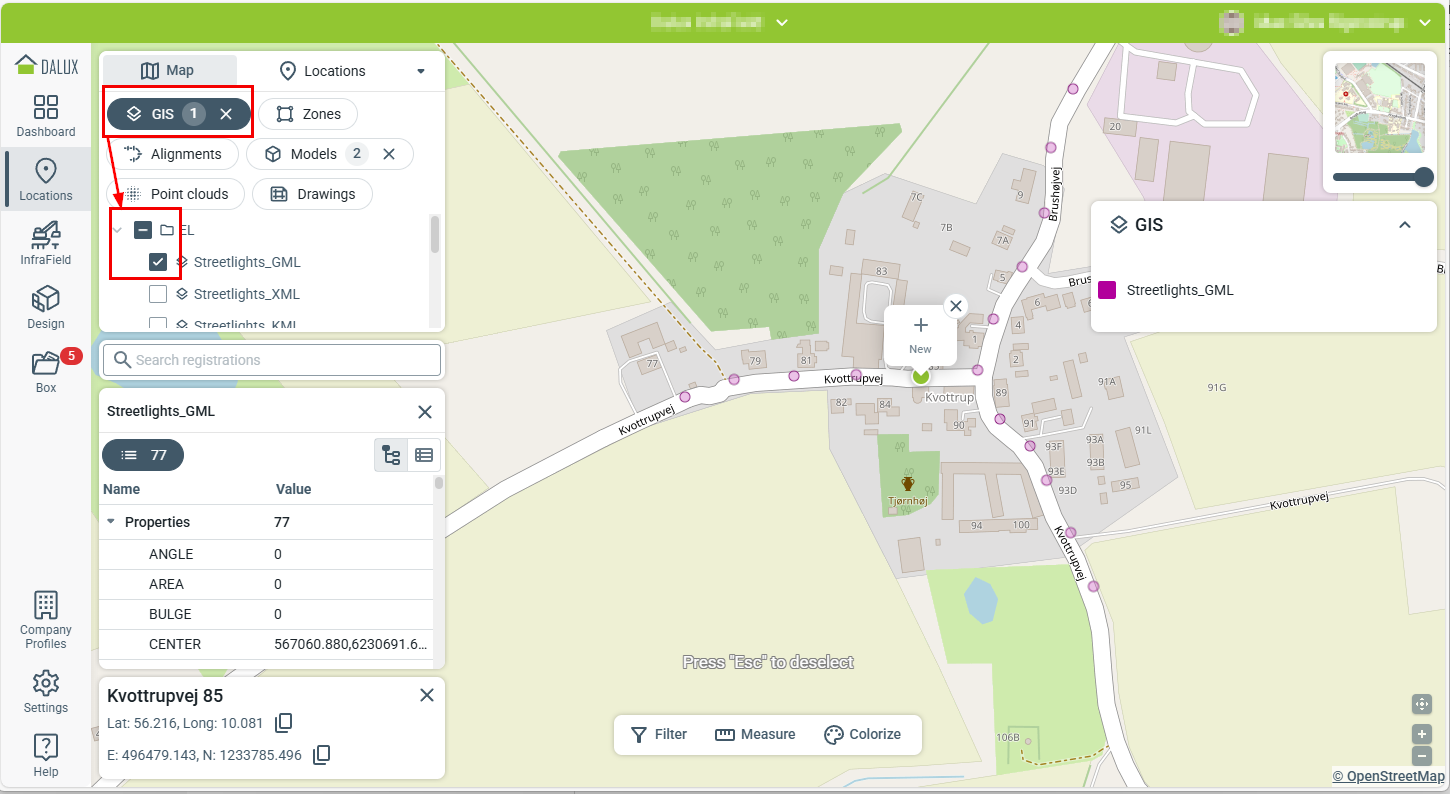

GIS (Geographic Information System)-data kan läggas till i kartvyn, och komponenter från dessa filer kan väljas för visning (1). Valda GIS-filer visas som lager över baskartan, och kartvyn zoomar till den sammanlagda utbredningen av alla valda filer.

Genom att klicka på en enskild komponent på kartan (2) visas dess egenskaper under kartmenyn (3).

Centrumlinjer

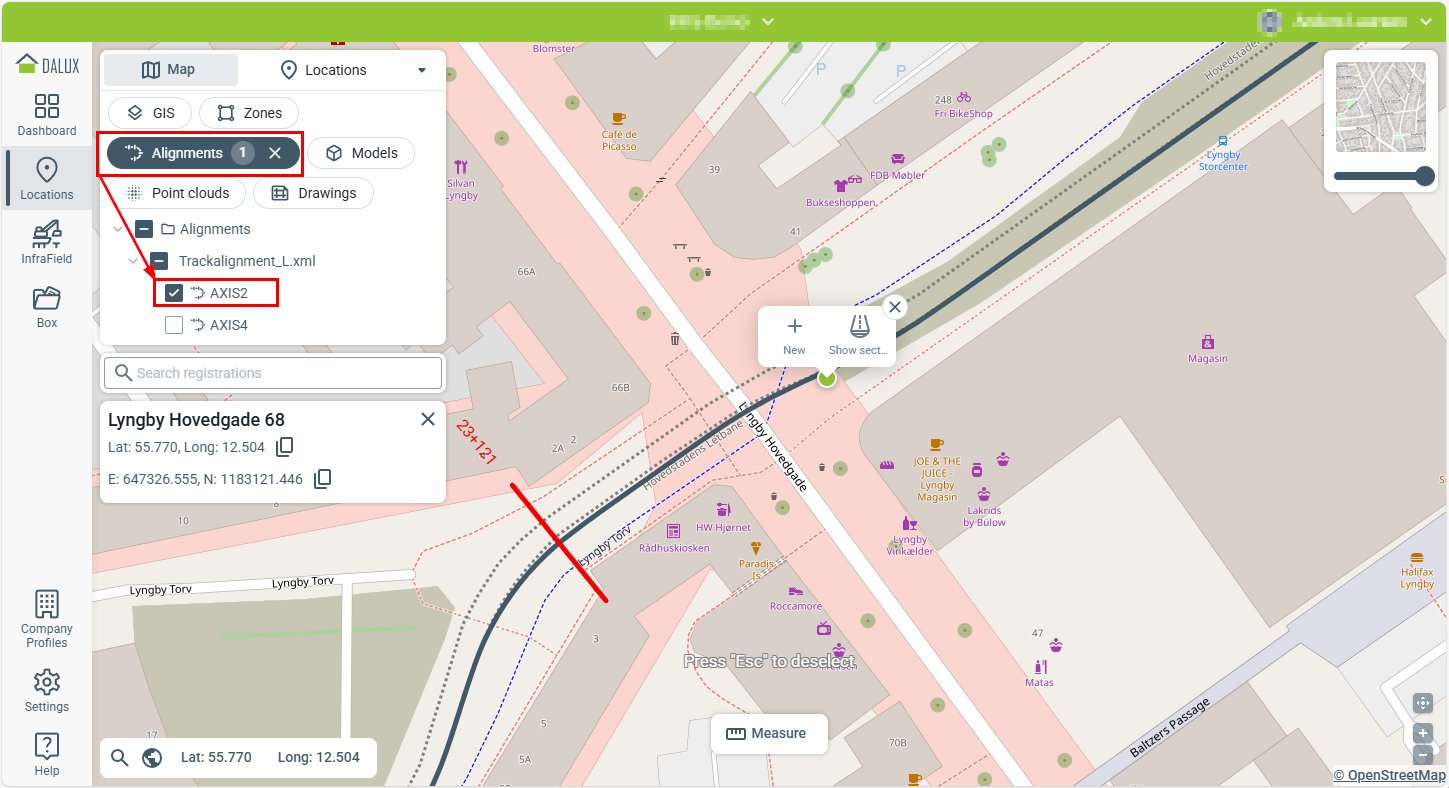

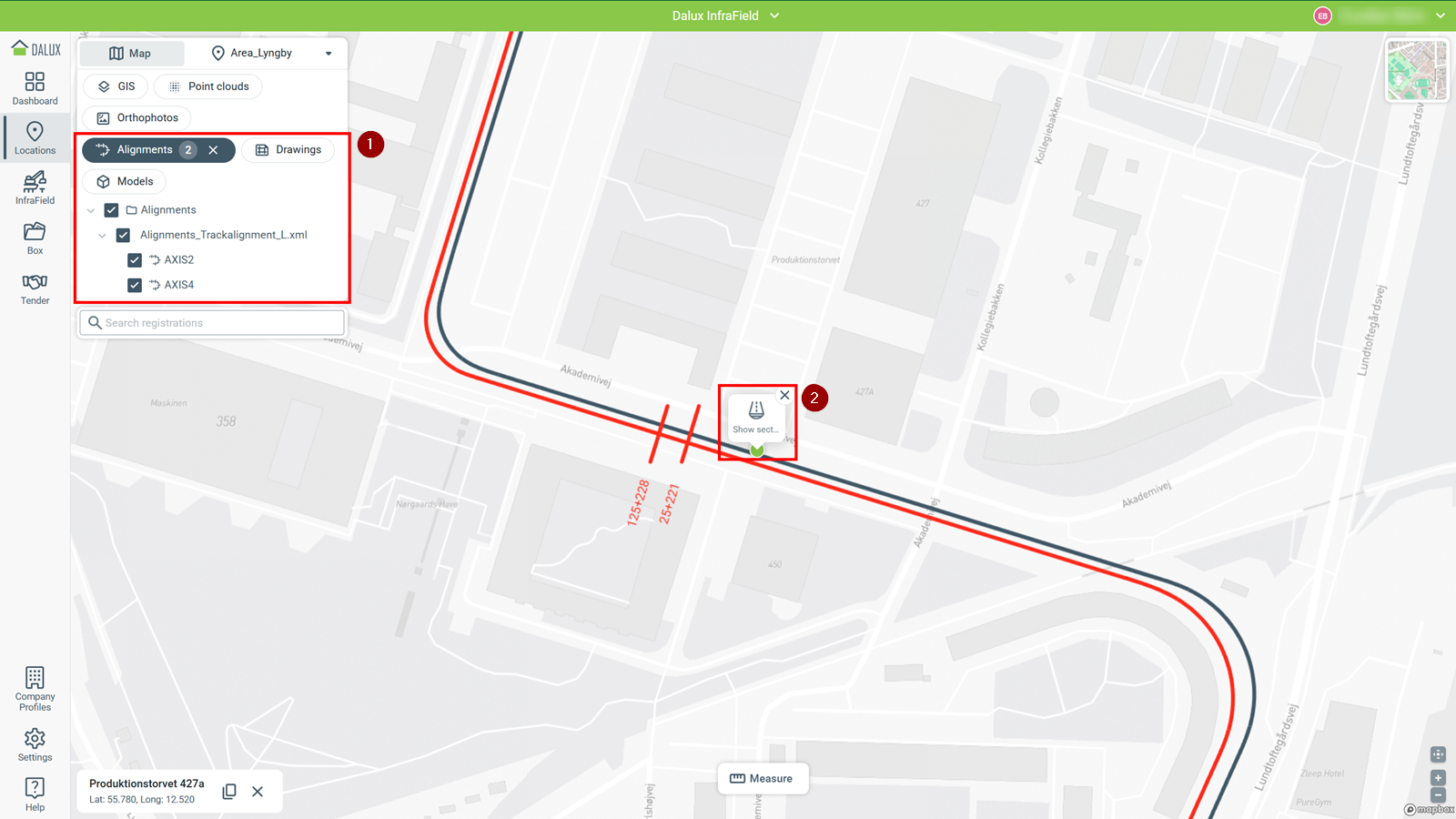

Varje fil med centrumlinjer innehåller en eller flera centrumlinjer (1), som visas som röda linjer på kartan. När du för muspekaren över en centrumlinje blir den grå, och efter att ha valt en punkt kan du klicka på Visa sektion (2) för att öppna sektionsvyn.

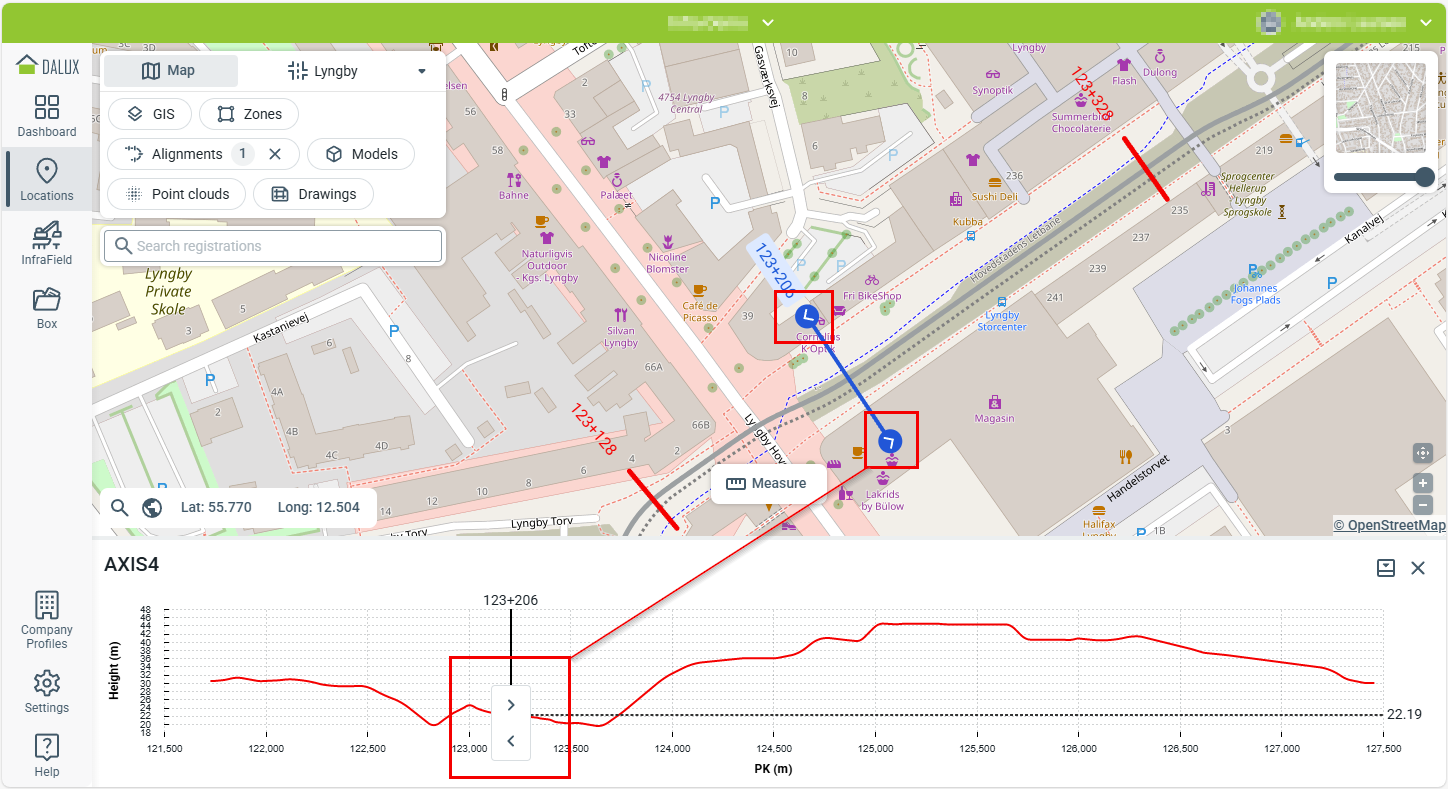

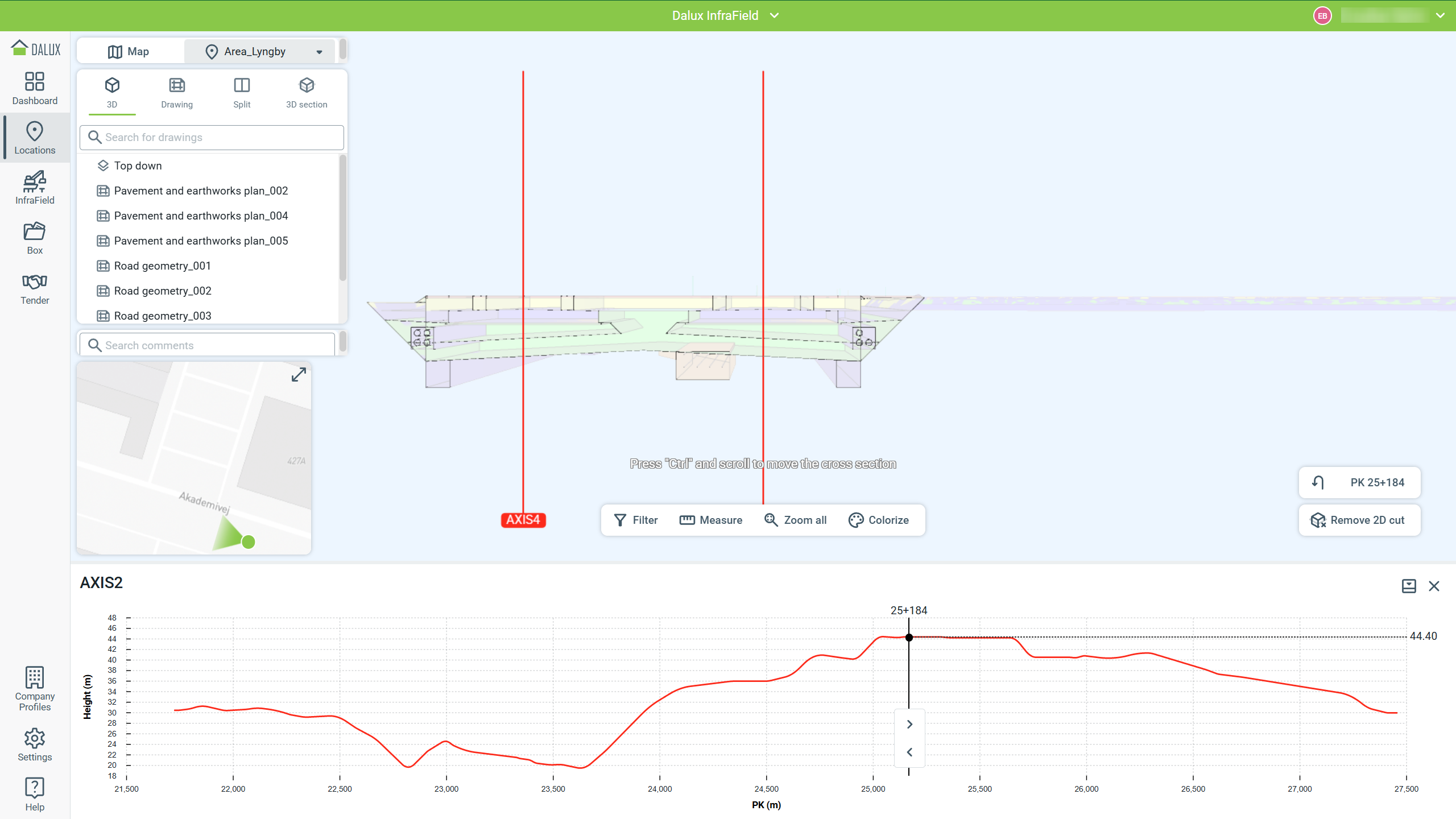

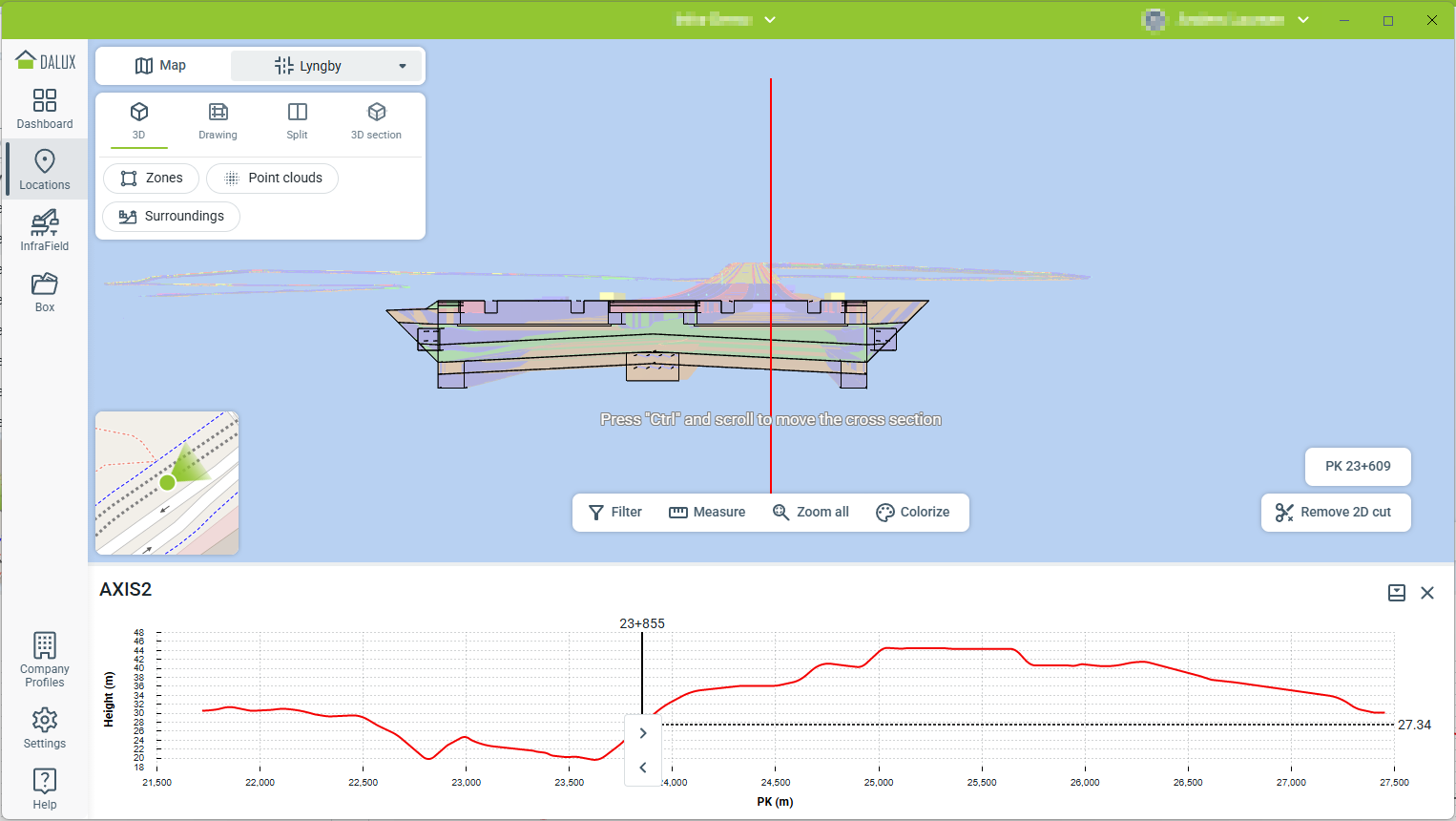

Grafen under kartområdet ger information om höjdmätningarna längs centrumlinjen.

Du kan justera grafens visningsområde genom att dra den grå delningslinjen. Du kan också zooma in eller ut på x-axeln genom att använda mushjulet när du för muspekaren över diagrammet.

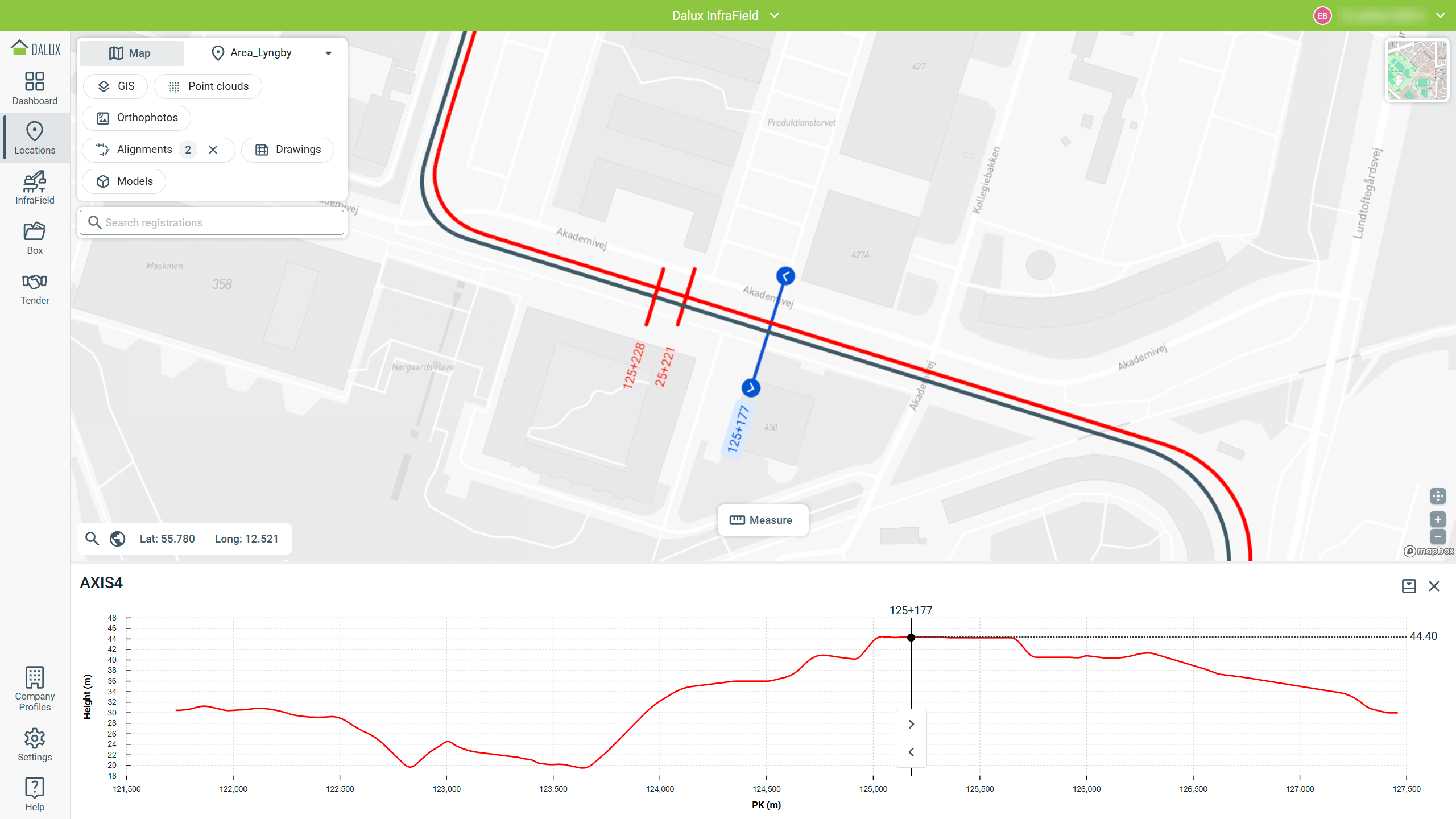

Klicka på framåt- eller bakåt- pilarna på kartan eller grafen för att flytta till tvärsnittet av det området i 3D-visaren.

Navigera längs centrumlinjen med Ctrl + mushjul eller genom att ange stationsstegen (PK) till höger.

För att återgå till kartvyn, klicka på Karta.

Zoner

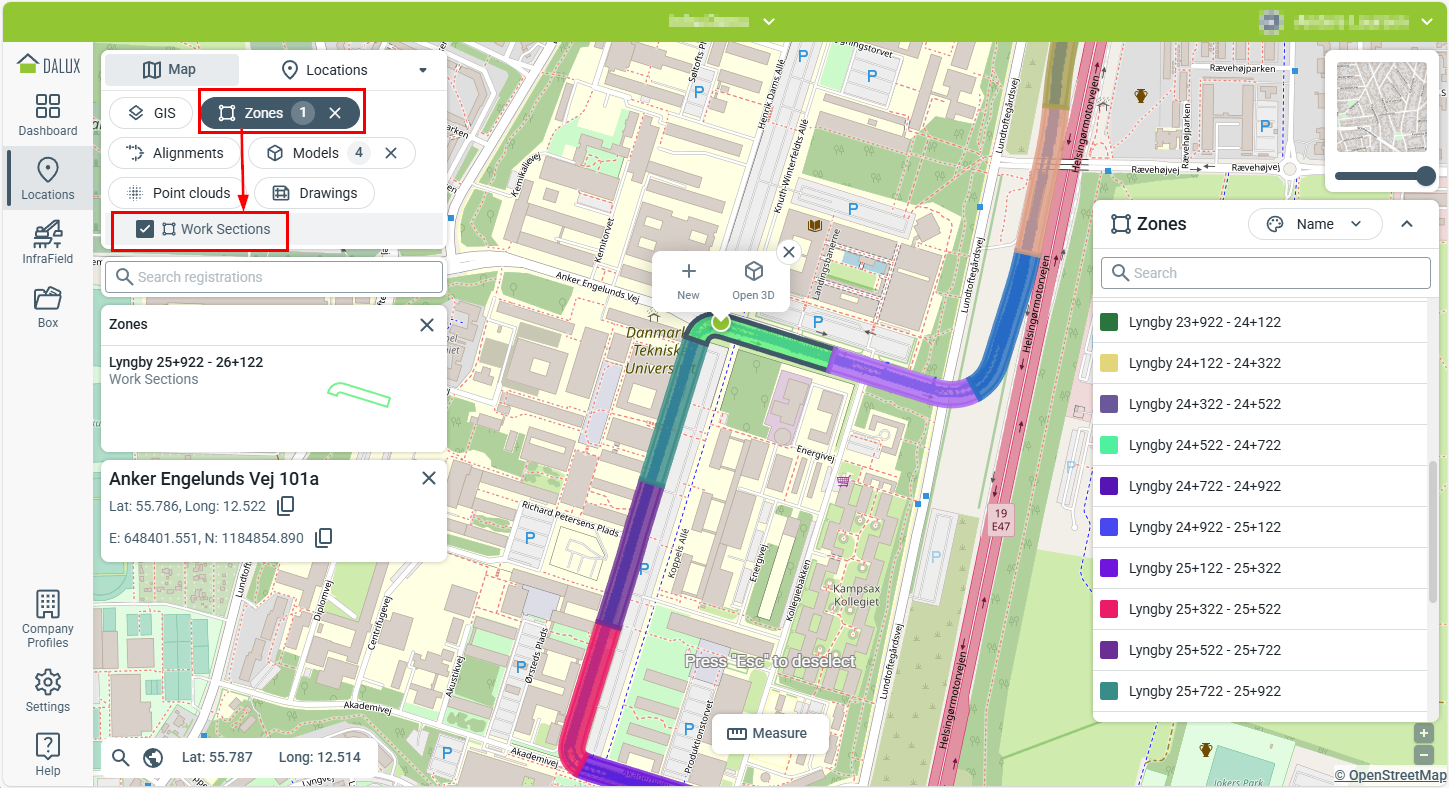

För att välja ett eller flera zonlager, gå till Zoner-filtret.

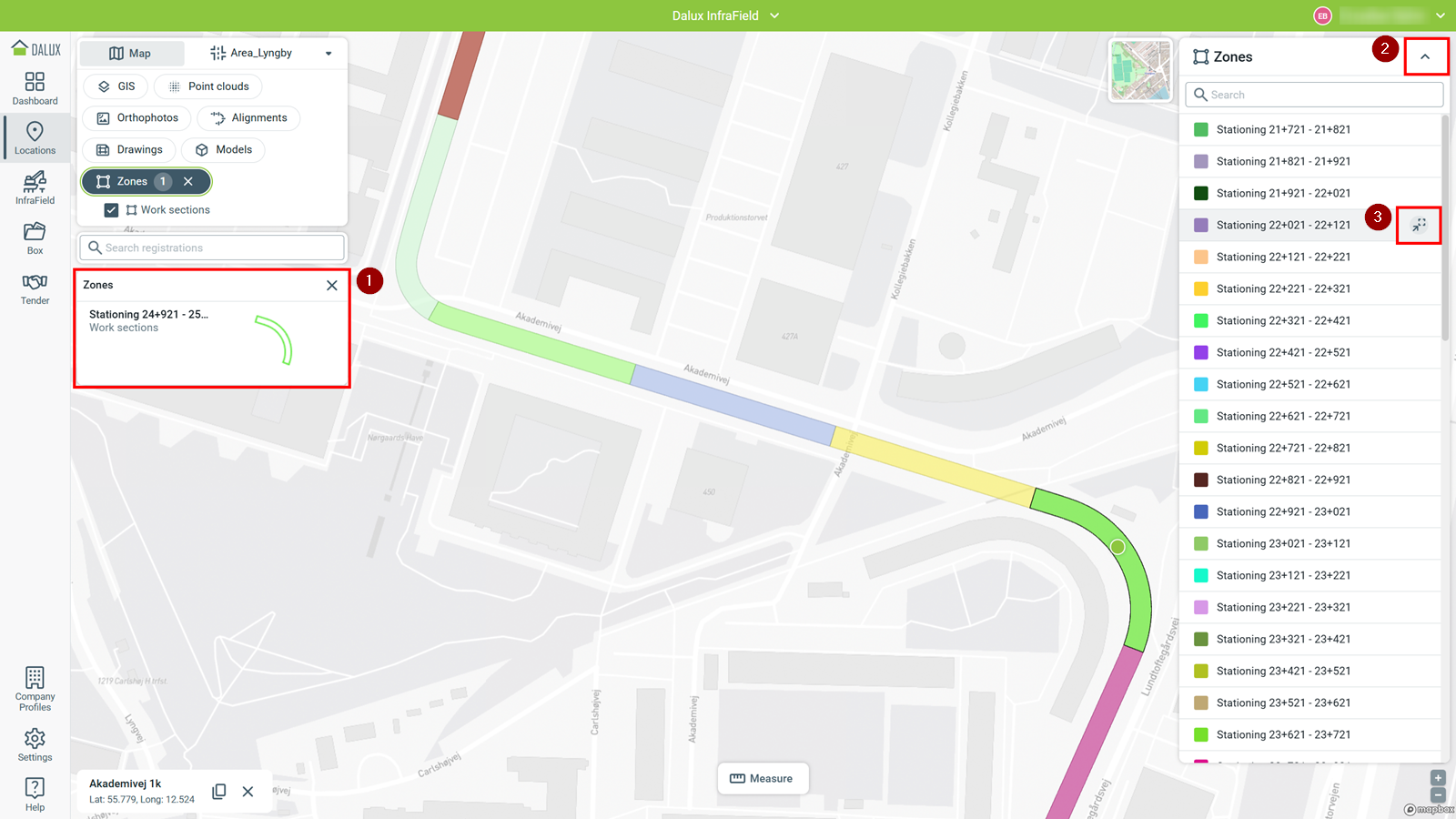

För att se information och registreringar som är knutna till en zon, såsom uppgifter och checklistor, klicka på zonen på kartan eller i listvyn. Välj sedan miniatyren till vänster (1) för att öppna den.

Dölj legenden med (2) if den skymmer din vy, eller använd (3) i listvyn för att zooma in på en zon.

Ritningar

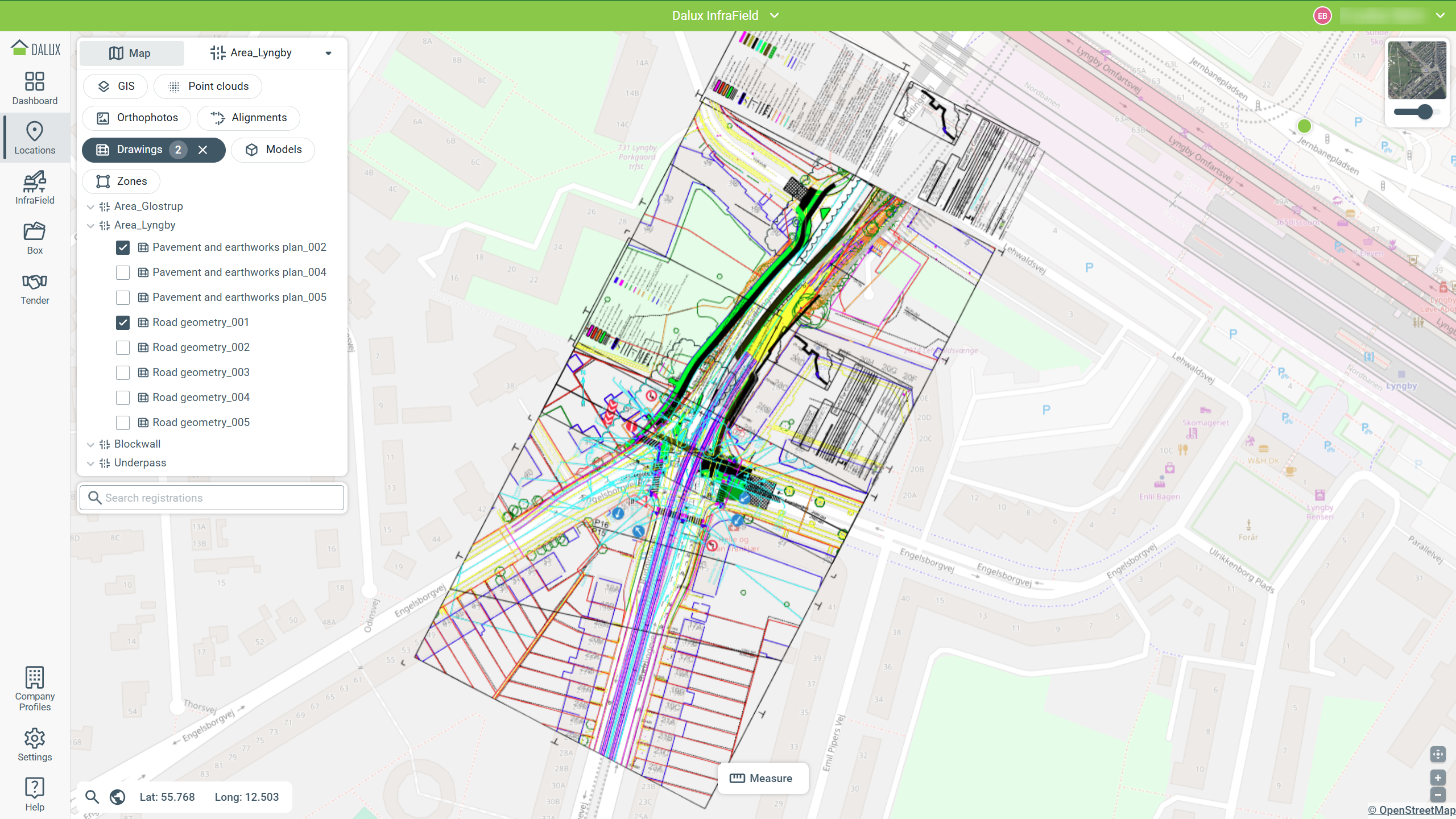

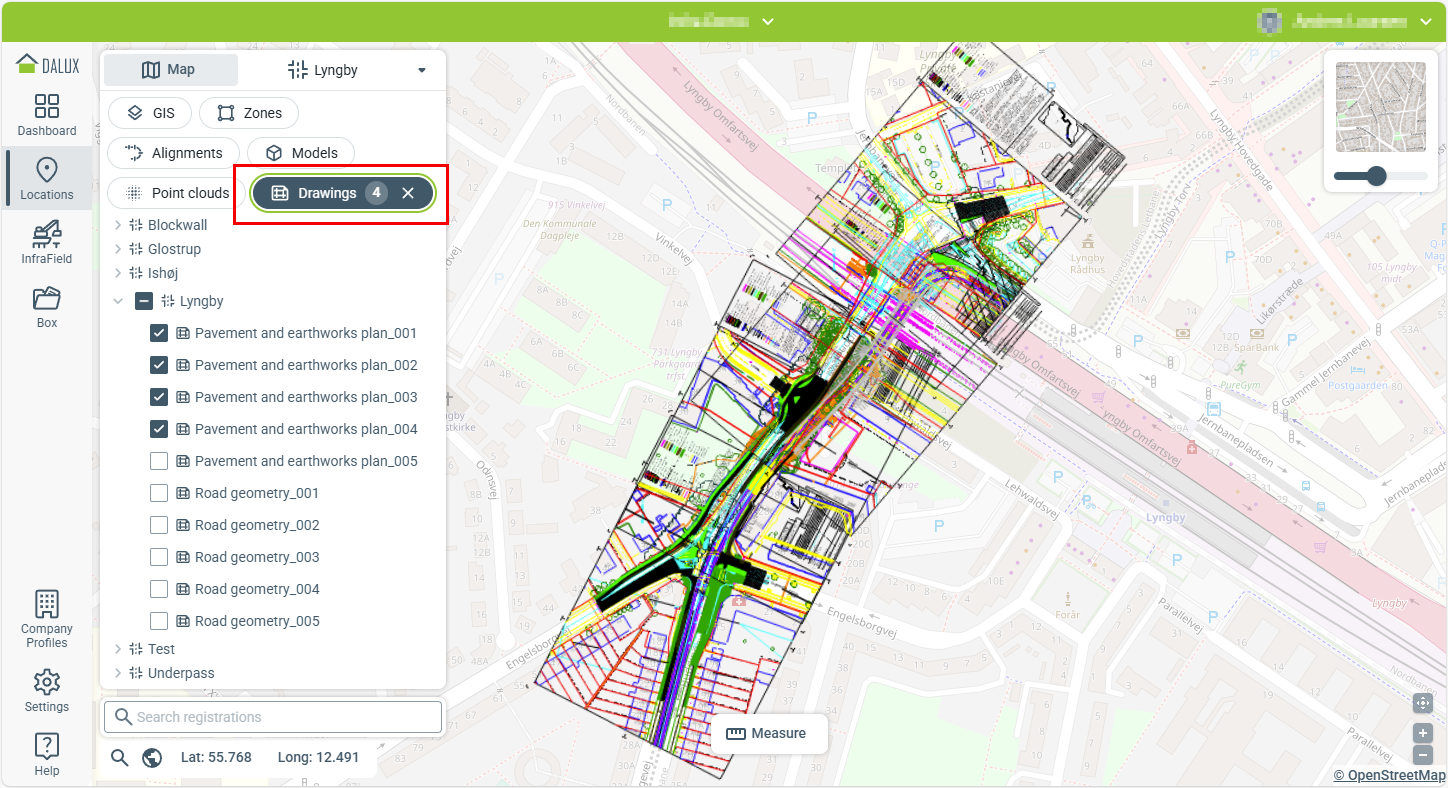

Kartlagda ritningar av områden kan visas ovanpå kartan. Du kan välja flera ritningar från flera områden, och kartvyn kommer att justera sig till utbredningen av alla valda ritningar. Exemplet visar detta i sammanhanget av standard- (färg)kartan med justerad transparens

Ortofoton

Ortofoton kan visas ensam eller tillsammans med andra data i Platser.

Du kan jämföra ett valt foto med andra från samma område.

OrtofotonVälj ortofotoKlicka på fotot på kartanÖppna fotot, klicka sedan på Jämför i den nya vyn.

3D-format

Detta avsnitt beskriver hur områden och byggnader, punktmoln och 3D-kartomgivningar kan visas och användas i Dalux InfraField, vilket möjliggör visualisering av modeller, terräng och ritningar på kartan och i 3D-format.

Områden och byggnader

Områden och byggnader kan innehålla liknande typer av data, såsom modeller, terräng och ritningar. De är dock strukturerade och navigeras olika i Dalux. Byggnader används för byggnadsliknande eller fasta element, medan områden organiserar linjära infrastrukturprojekt. Områden kan inkludera terrängmodeller, designmodeller och kartlagda ritningar.

Områden visas i kartvyn när minst en BIM-fil med koordinater har laddats upp, och du kan navigera i Karta-menyn för att se dem i 3D.

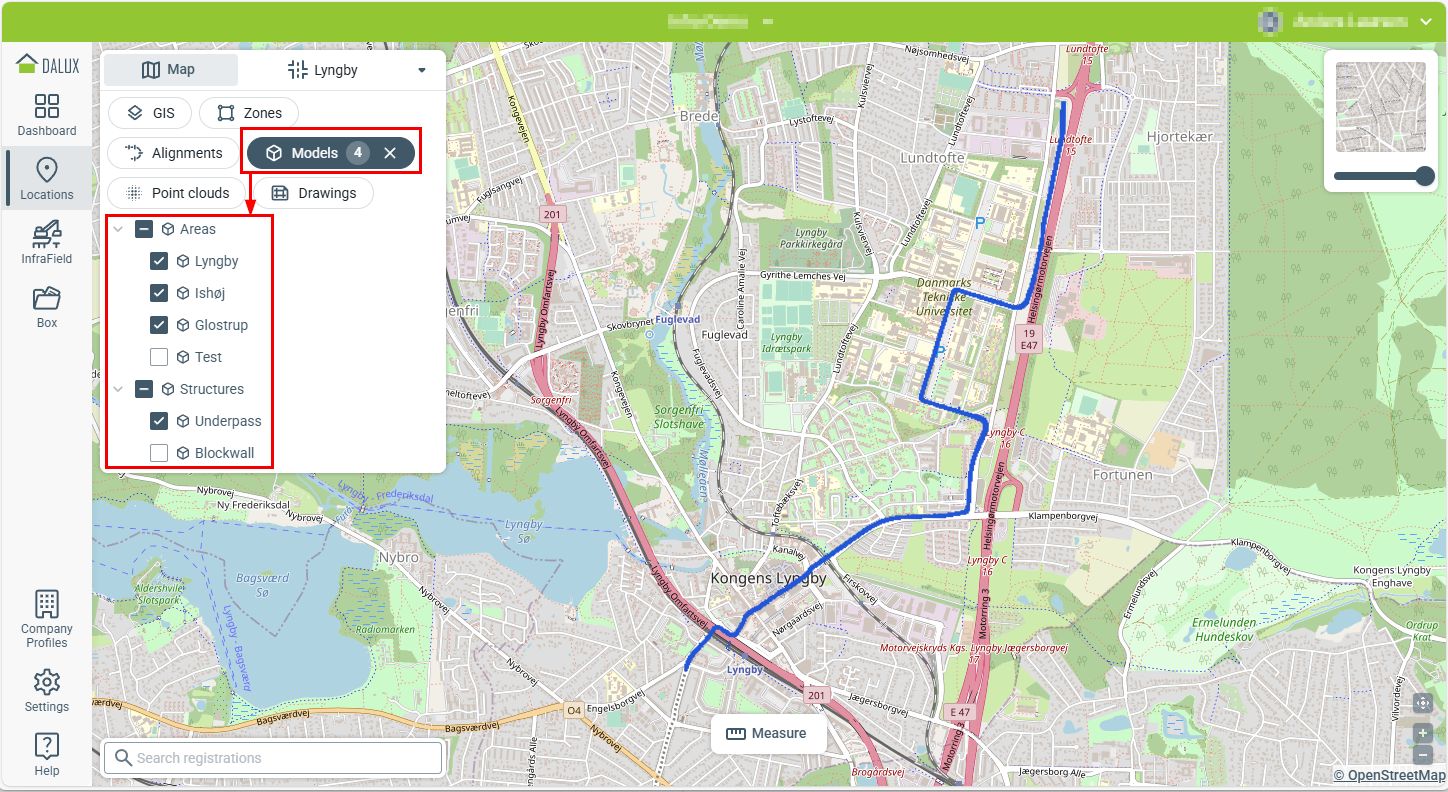

Modeller visas som blå fotavtryck på kartan och visar alltid de kombinerade modellerna av ett område eller en struktur.

Punktmoln

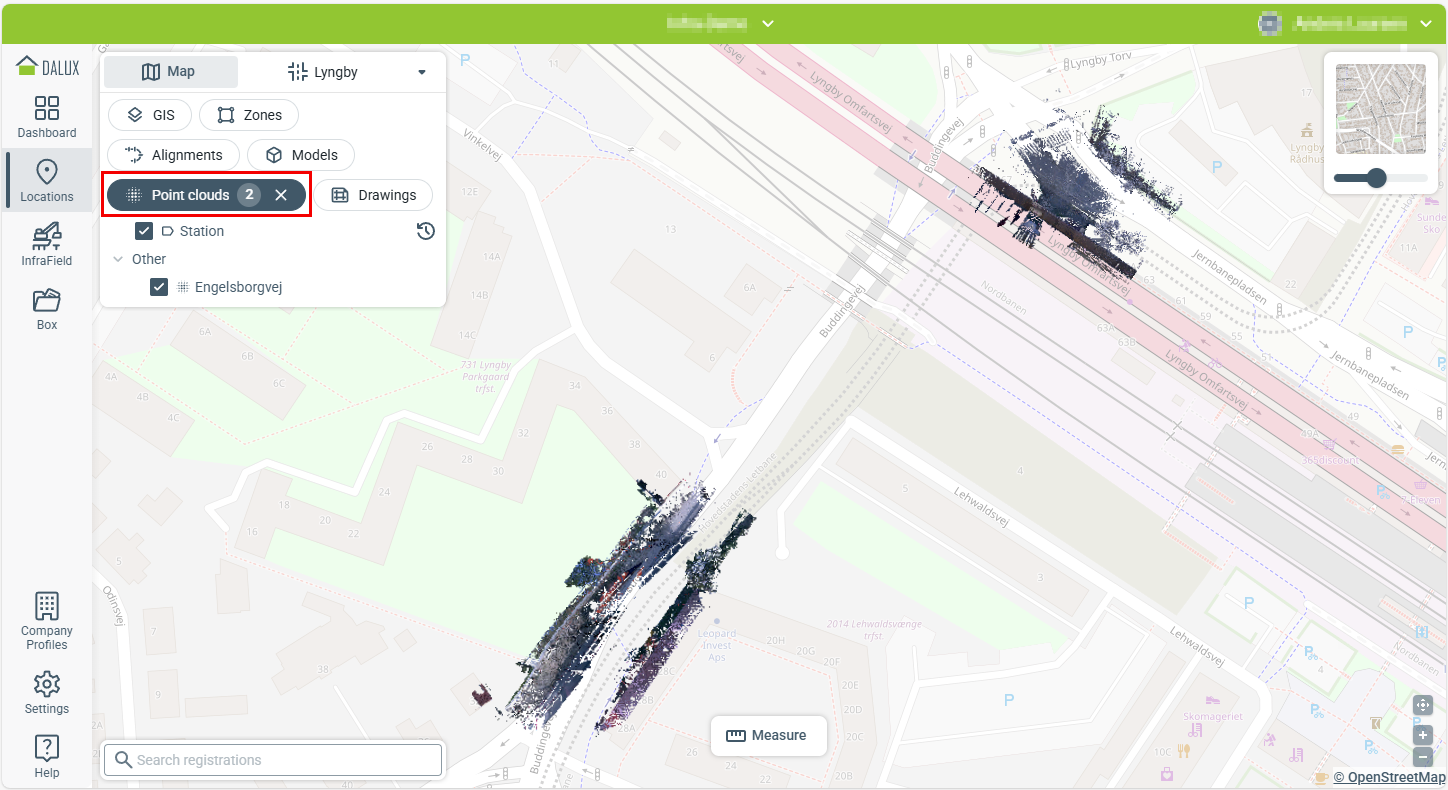

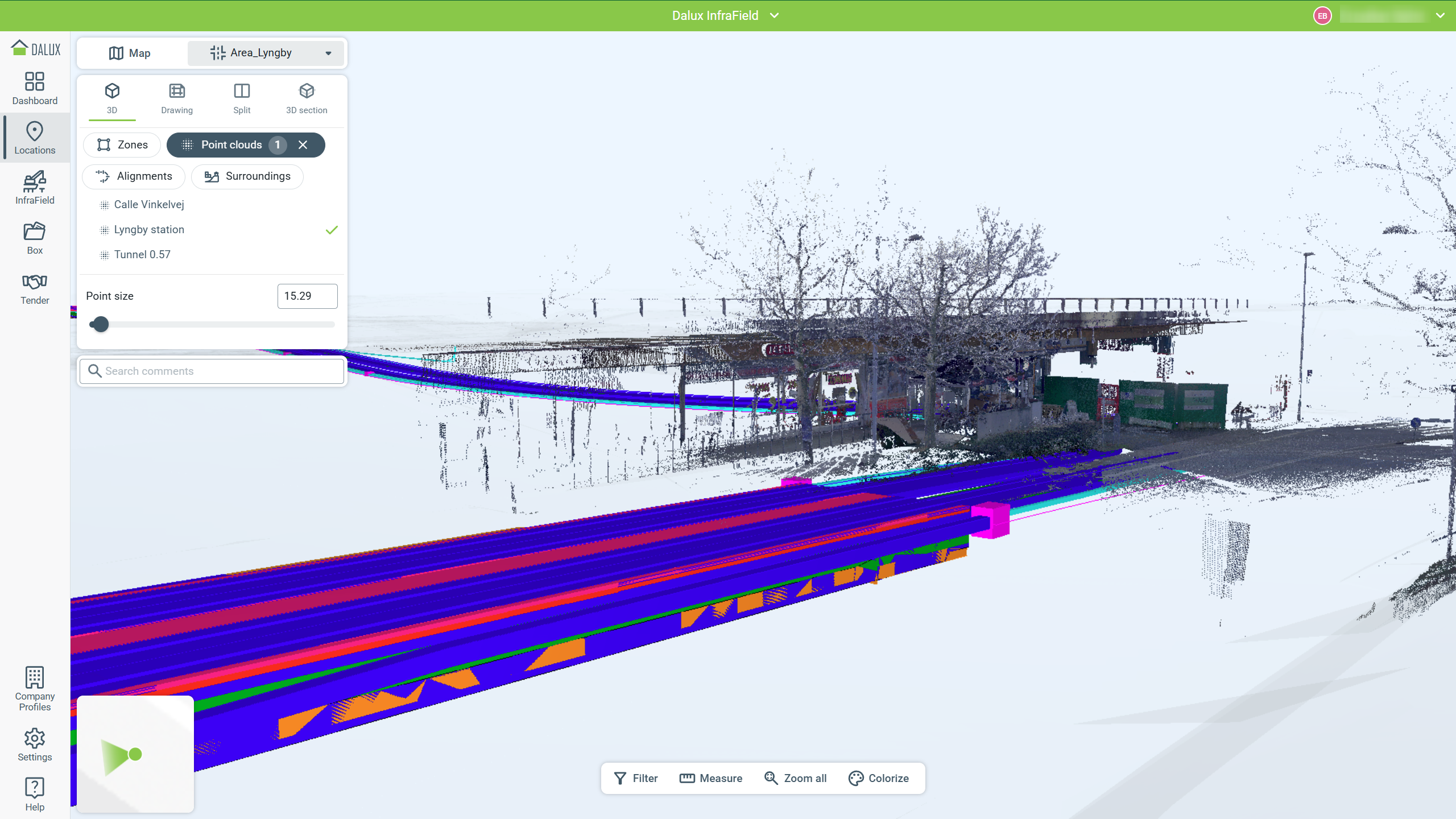

Punktmoln kan läggas till på kartan genom att välja dem i filtret Punktmoln. När de är valda kommer de att visas på kartan.

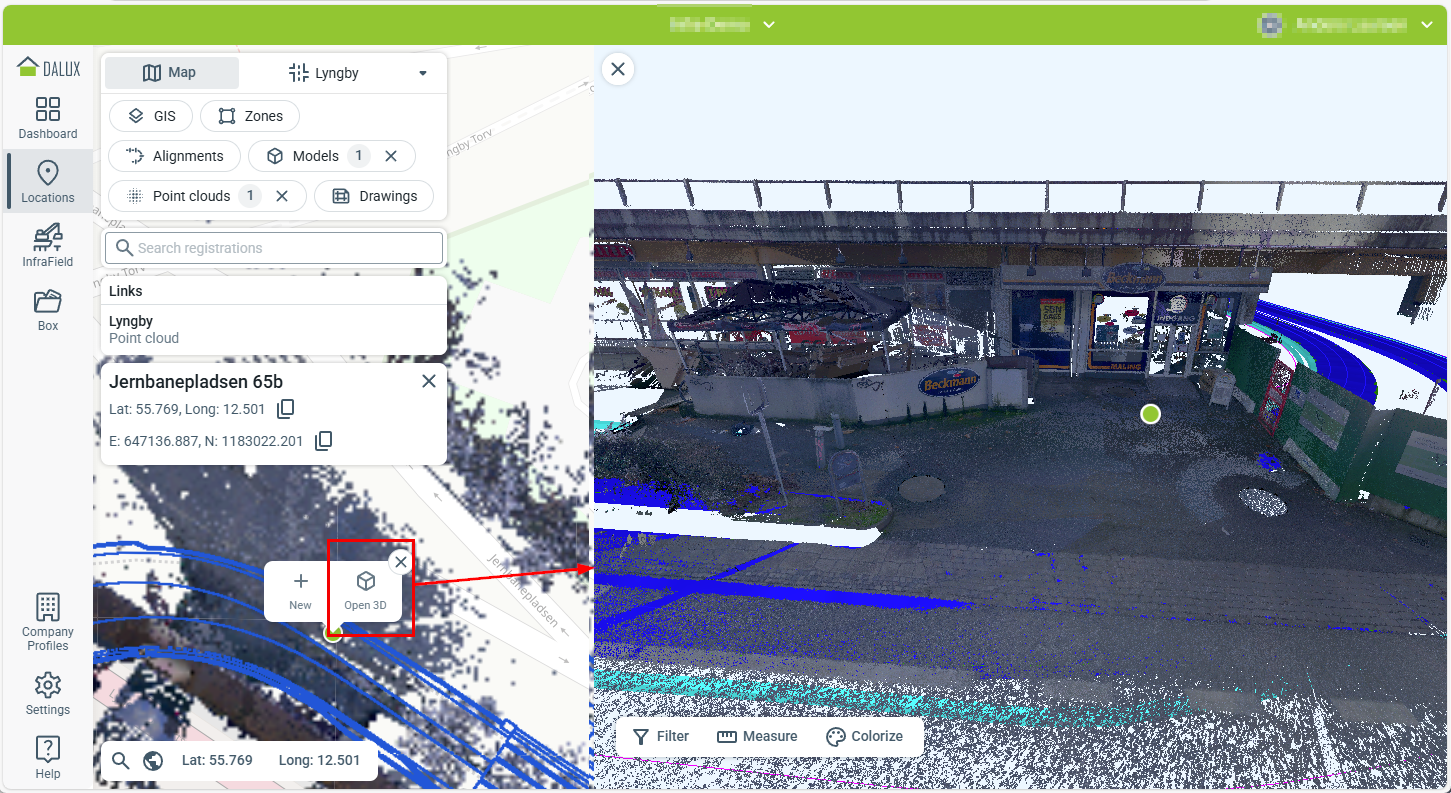

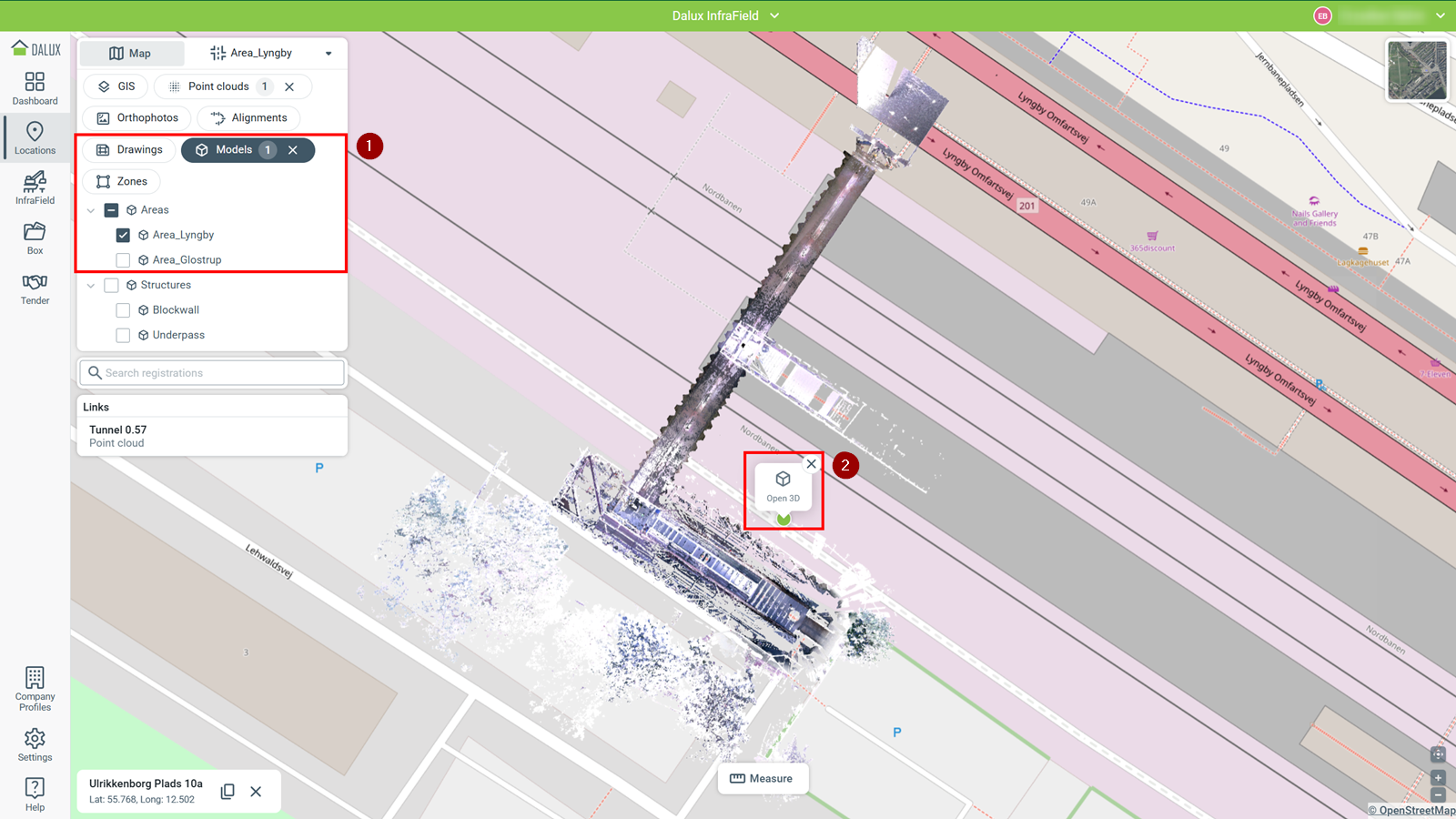

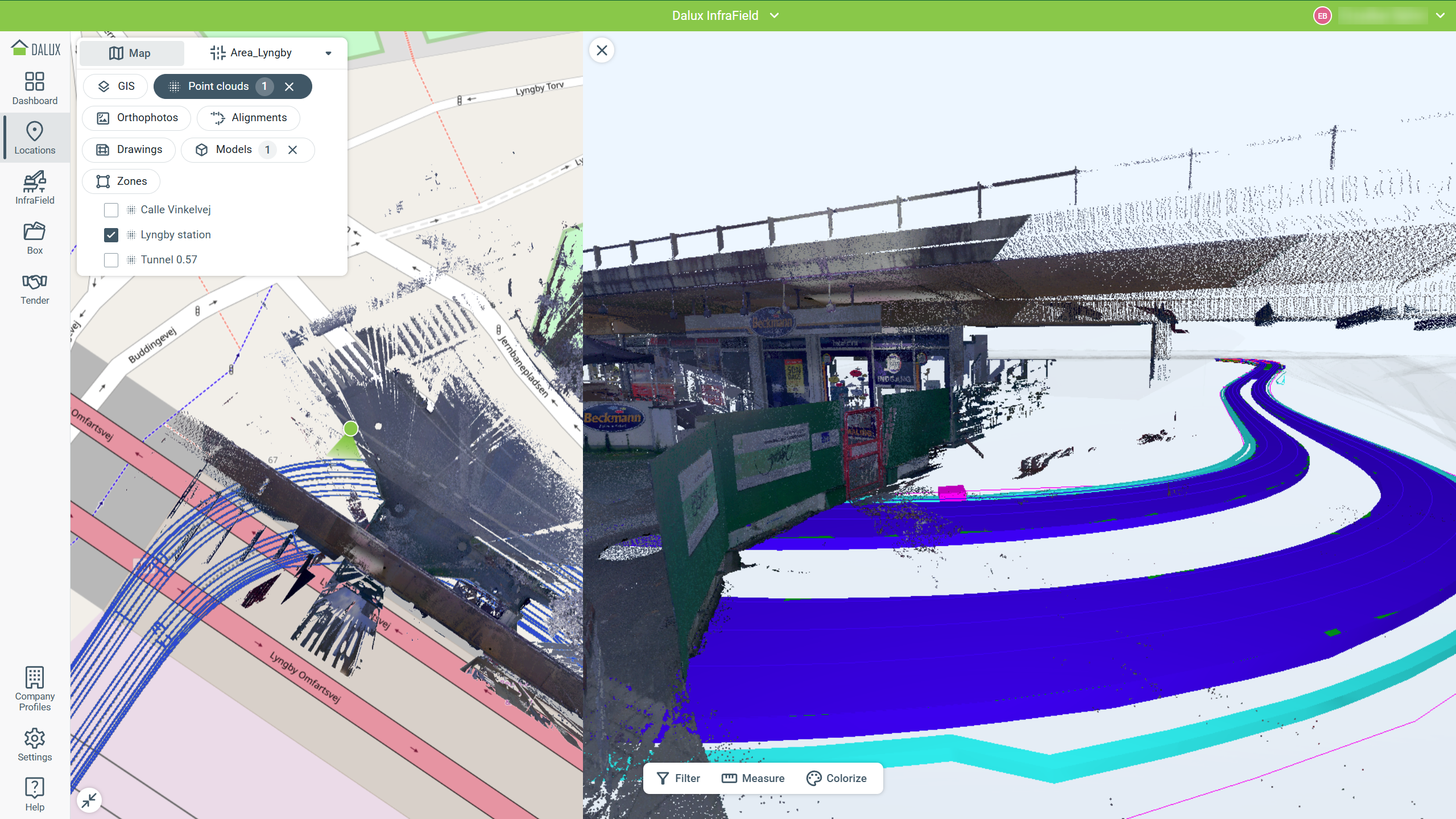

När Modeller (1) också är aktiverade kan du klicka på kartan inom punktmolnet och välja Öppna 3D (2). Detta öppnar punktmolnet i en delad vy tillsammans med modellen. Du måste välja minst en modell för att använda detta alternativ.

3D-kartomgivningar

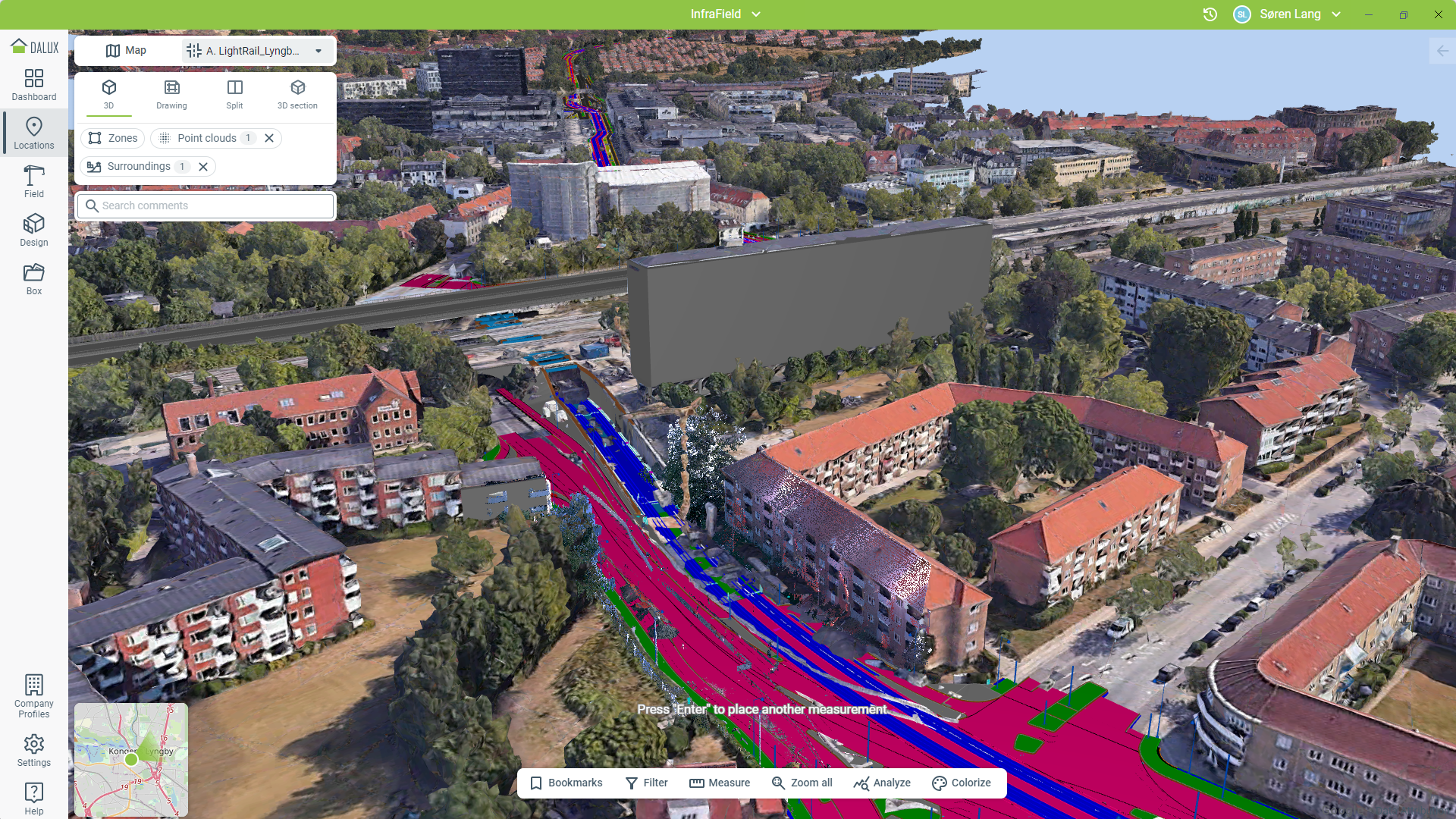

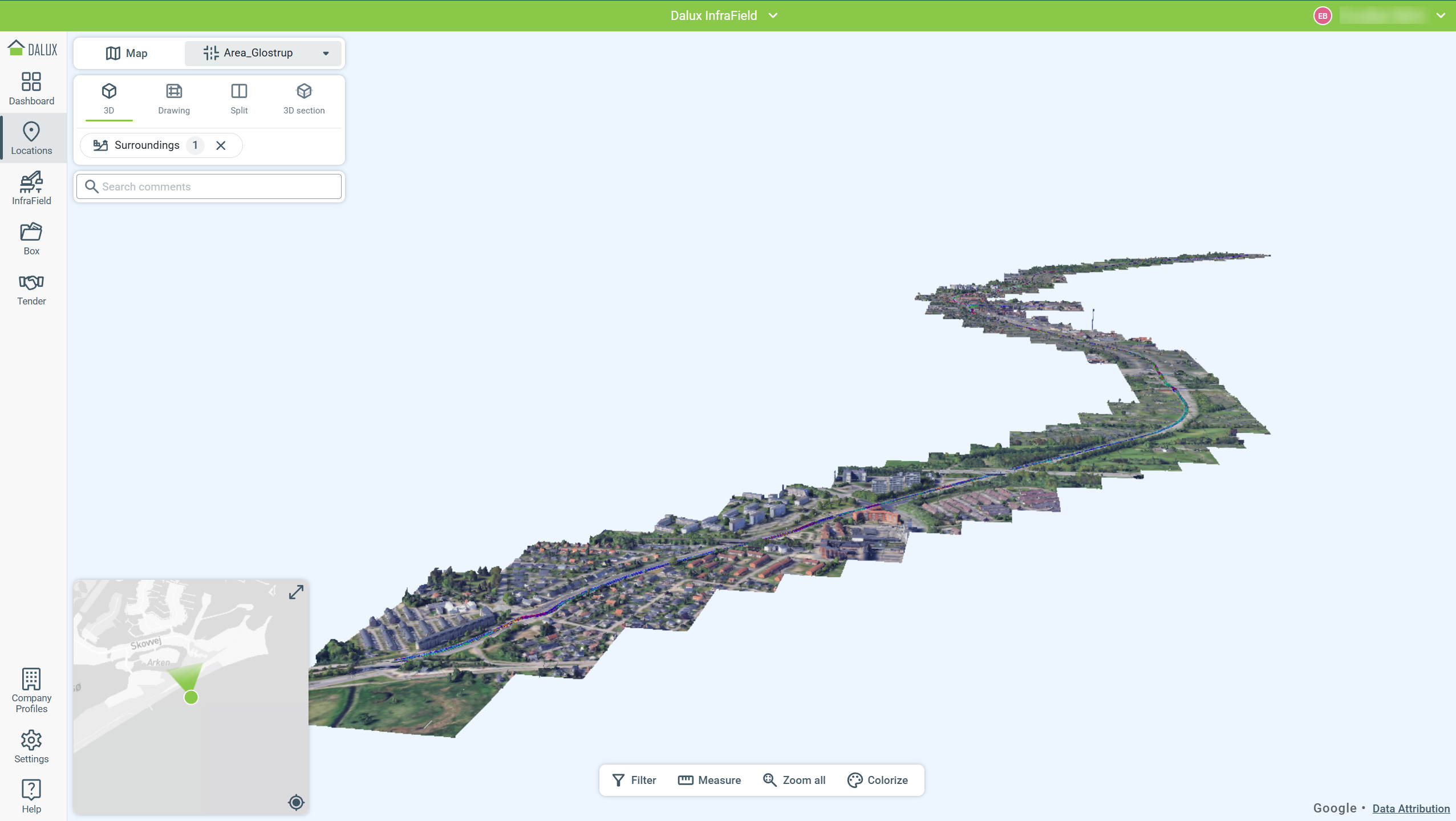

Se dina InfraField Pro-projekt i verklighetens kontext i 3D, med 3D map-funktionen som finns i Omgivningar.

Kombinera zoner, punktmoln, modeller och 3D-kartor för att få en verklighetsbaserad representation av ditt projekt. 3D-kartan kommer att laddas som 3D-geometri. Du kan använda mätverktygen för att mäta mellan din modell och 3D-kartan.
