Minska träffar på ledningar med GIS

Träffar på ledningar under byggarbete uppstår ofta eftersom uppdaterad ledningsinformation inte når teamen på plats.

Dalux InfraField samlar denna information i en enda, mobilåtkomlig plattform som ger synlighet i realtid och förbättrar arbetsmiljö, samordning och effektivitet på plats.

Utmaningen

Träffar på ledningar, som att av misstag träffa nedgrävda gas-, vatten- eller elkablar/ledningar, kan inträffa eftersom viktig ledningsinformation ofta är utspridd över 2D-ritningar, PDF:er och GIS-system på kontoret Field-teamen kanske inte har tillgång till denna information i realtid och måste ibland förlita sig på föråldrade "as built"-dokument eller separata "tillstånd att gräva"-processer.

Detta kan leda till upprepade träffar, projektförseningar och säkerhetsfrågor.

Hur Dalux InfraField löser det

Med Dalux InfraField kan byggteam komma åt GIS-data direkt i Field med en mobil enhet, vilket gör det enklare att samla ledningsinformation från flera källor och organisera den i strukturerade GIS-lager.

Du kan ställa in ett delat koordinatsystem för att hålla alla dataset korrekt anpassade, och mobil åtkomst låter teamen på plats filtrera lager, välja tjänster och visa viktiga detaljer som djup, material och ägarskap i realtid.

GIS-lager kan också kopplas till digitala uppgifter, som arbetsflöden för "tillstånd att gräva", vilket hjälper till att automatisera och förbättra datainsamlingen under projektarbete. Denna metod förvandlar traditionella, kontorsbaserade filer till en mobilvänlig, digital ledningskarta som alla på plats kan använda.

Resultatet

• Minska träffar på ledningar och förbättra arbetsmiljön genom direktåtkomst till verifierade underjordiska data, så att alla använder samma information och därigenom stödjer en miljö utan träffar
• Snabba upp "tillstånd att gräva"-godkännanden med automatiserade, geotaggade arbetsflöden för mer korrekta Field-data
• Förbättra samordningen med uppdateringar i realtid, så att landmätare och team på plats håller sig samordnade under hela projektet

Integrering av GIS i InfraField

Dalux InfraField hjälper till att omvandla statisk GIS-kontorsdata till ett verktyg på plats som är synkroniserat för alla i projektet.

För att göra data lättare att använda i Field är det hjälpsamt att samla GIS-information från olika källor, som till exempel försörjningsföretag, äldre undersökningar och nya GIS-system, på ett och samma ställe i projektet.

När datalager är organiserade på ett tydligt och logiskt sätt förvandlas rå kartdata till en lättförståelig, användarvänlig digital karta. Detta gör det möjligt för Field-team att snabbt leta upp underjordiska risker, hantera specifika tjänster och granska relaterad information direkt på sina mobila enheter, utan att behöva avancerade GIS-kunskaper.

Denna metod säkerställer också att äldre rör, fiberkablar och högspänningsledningar, som kan saknas i nya design-BIM-modeller, visas som ett kartskikt.

GIS-data i InfraField importeras som separata filer, och det rekommenderas att först ladda upp data till Dalux Box och sedan koppla dem till de relevanta platserna. Att använda Box gör versionskontroll och distribution enklare.

Du kan läsa den här artikeln för att lära dig hur du lägger till en GIS-fil i ditt projekt: Hur man konfigurerar GIS och LandXML

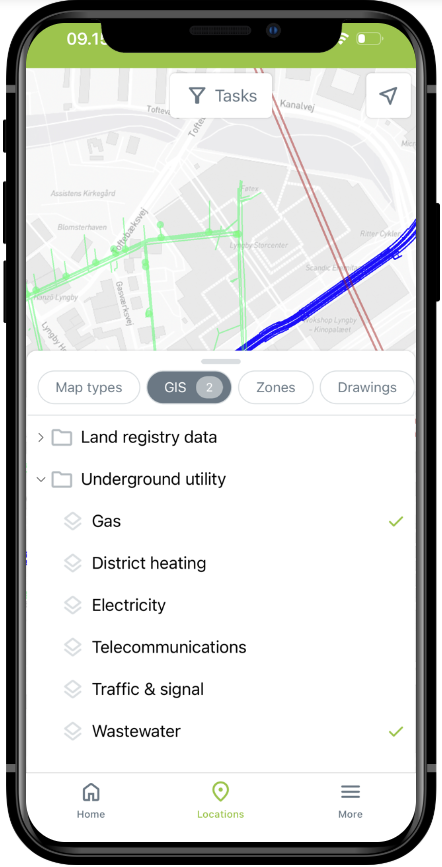

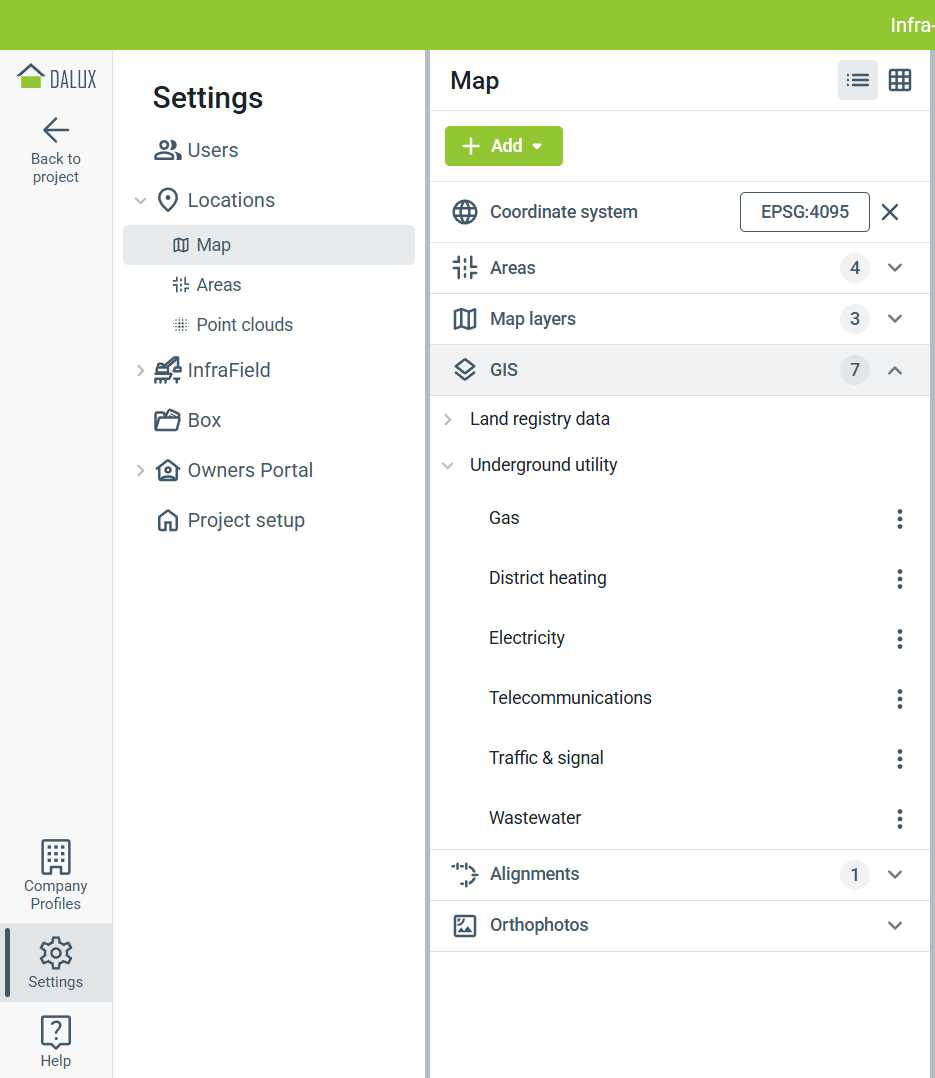

GIS-data kan organiseras i distinkta grupper, så att användare enkelt kan filtrera och visa endast den data de behöver.

Team på plats kan enkelt hitta den information de behöver utan att behöva gå igenom för mycket data.

Om du behöver visa information från flera lager samtidigt kan du slå på flera lager på en gång.

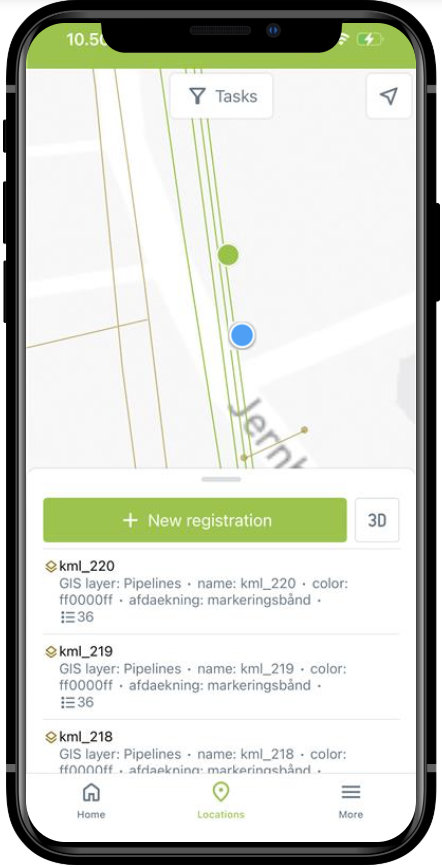

Till skillnad från en PDF låter dessa lager team på plats interagera direkt med GIS-data och visa ytterligare detaljer som material, djup och ägare direkt på kartan. GIS i InfraField är också integrerat direkt i kartvyn och kan visas tillsammans med modeller, zoner, centrumlinjer och ritningar.

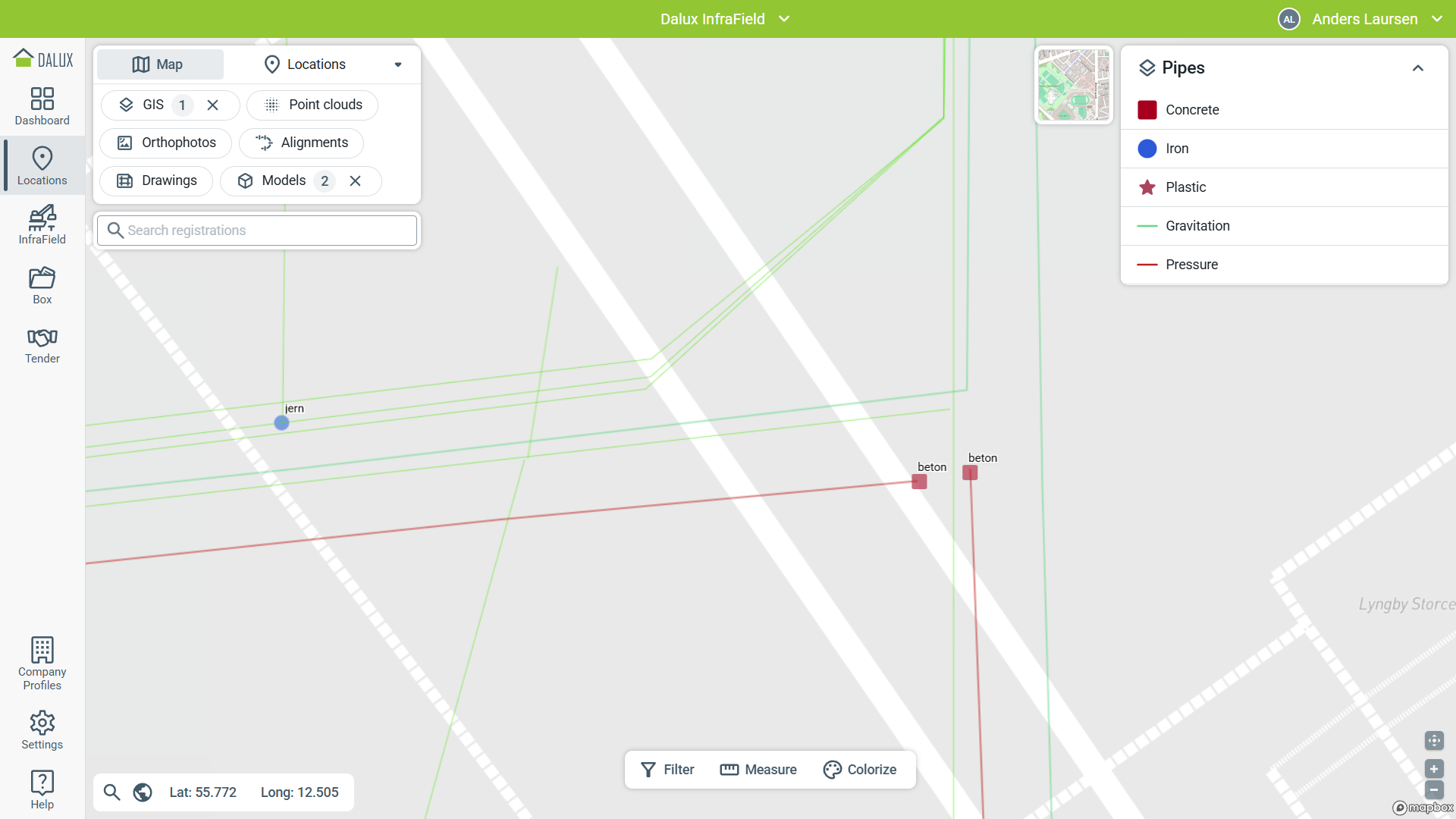

Projektadministratörer kan bestämma vilken GIS-data som ska visas som standard och anpassa GIS-stilen för att säkerställa en konsekvent vy för alla.

Detta ger team på plats tydliga, uppdaterade och interaktiva data i det sammanhang de behöver.

Om din GIS-data finns i en enda stor fil och du inte enkelt kan separera datan, kan du styla innehållet för att tydligt särskilja vad som är vad.

Läs denna del för att lära dig hur du formaterar GIS-data: Hur man konfigurerar GIS och LandXML.

Ansluta GIS-data till registreringar

Genom att länka GIS-data direkt till uppgifter i Dalux kan relevant information fyllas i automatiskt, vilket eliminerar manuella inmatningsfel och betydligt snabbar upp skapandet av uppgifter.

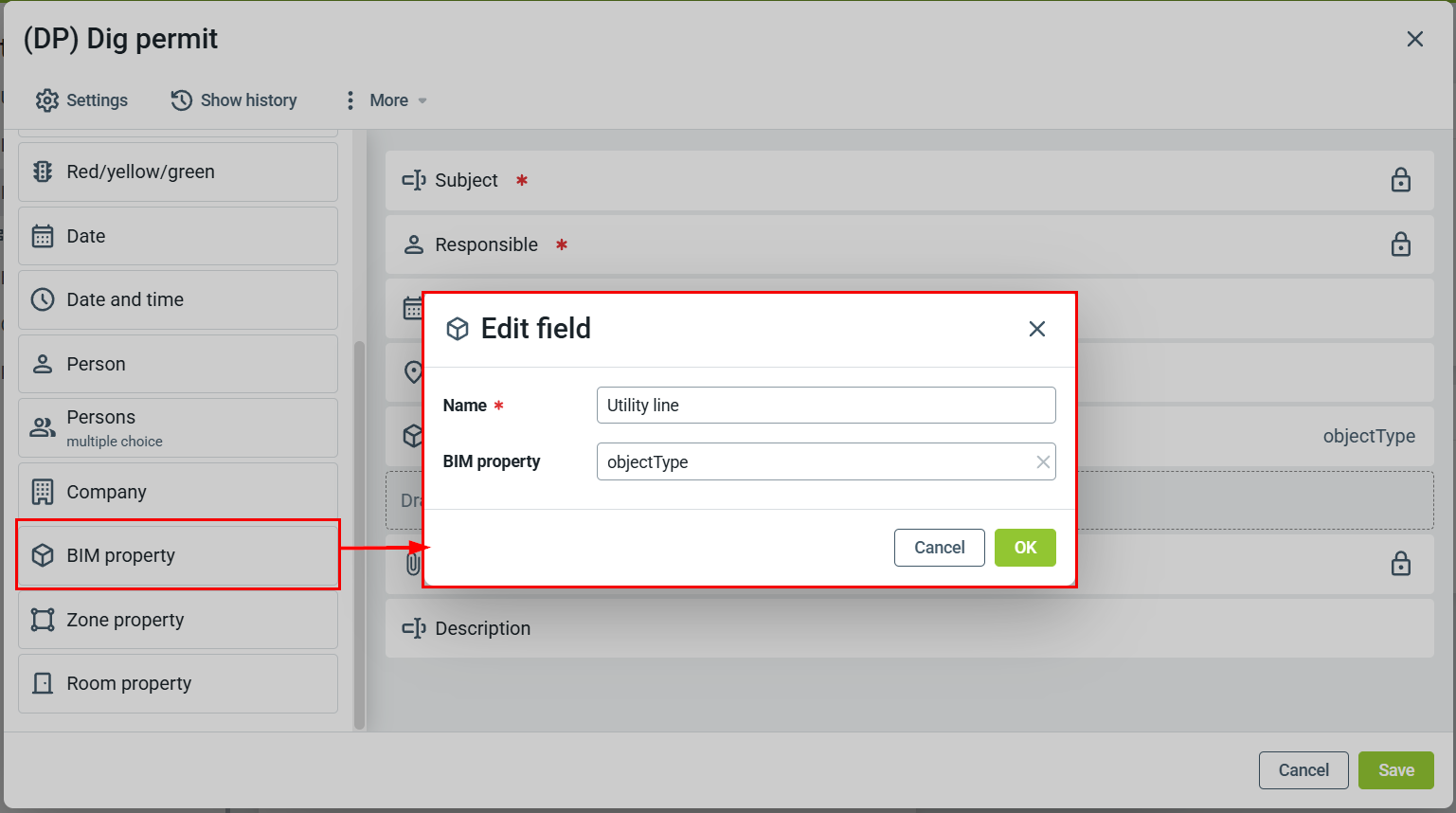

Som Dalux-administratör kan du konfigurera ett specifikt BIM-datafält som extraherar data från GIS-lagret.

Läs den här artikeln för att lära dig hur du lägger till en uppgiftsmall i projektet: Hur man ställer in Uppgifter.

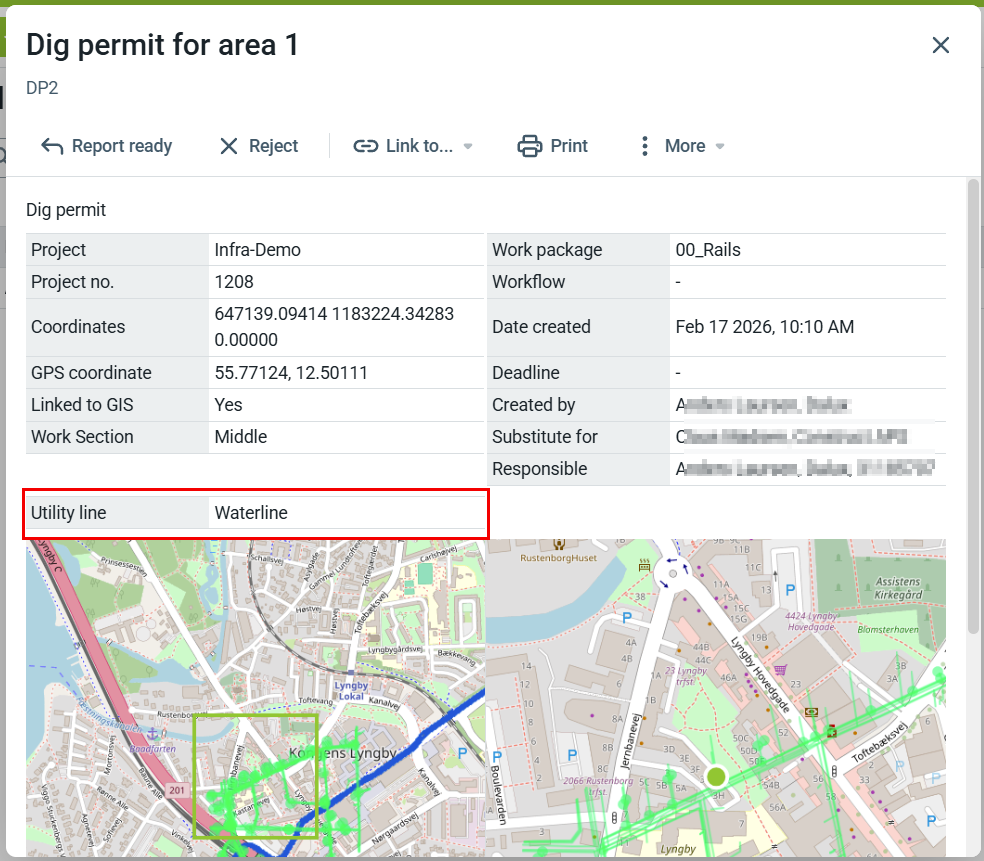

När en användare skapar en uppgift och väljer ett GIS-lager i Dalux fylls relaterad information automatiskt i de lämpliga fälten, vilket hjälper till att minimera manuell inmatning.

Från statiska kartor till användbar data på plats

Dalux InfraField förvandlar statisk GIS-kontorsdata till ett interaktivt verktyg på plats som kopplar ledningsinformation till uppgifter, godkännanden och dagliga operationer.

• Pålitlig riskhantering: GIS-lager ger Field-team konsekvent, uppdaterad ledningsinformation, vilket minskar träffar på ledningar och förbättrar arbetsmiljön
• Förbättrad samordning: Mobil åtkomst och uppdateringar i realtid håller landmätare, arbetslag och platsgrupper samordnade under hela projektet
• Snabbare, transparenta godkännanden: "Tillstånd att gräva"-arbetsflöden är geotaggade och integrerade med GIS-data, vilket minskar manuella fel och snabbar upp Field-godkännanden
