Planering av markarbeten och hantering av schakt och fyllning

Planering av markarbeten i järnvägs- och vägprojekt använder ofta föråldrade terrängmodeller och manuella uppdateringar som delas via e-post eller mappar. När platsförhållandena ändras snabbt kan detta orsaka avvikelser mellan designplaner och verkliga förhållanden, vilket leder till felaktiga Quantities-beräkningar och förseningar i projektet.

Dalux InfraField möjliggör kontinuerliga uppdateringar av terrängmodeller, vilket gör det möjligt för team att jämföra aktuell terräng med planerade ytor i en delad plattform. Detta håller planeringen av markarbeten korrekt och transparent.

Utmaningen

I traditionella projekt härleds Quantities för markarbeten från flera separata datakällor:

• Designmodeller och centrumlinjefiler
• Periodiska terrängmodeller
• PDF-sektioner och profiler
• Excelbaserade volymsammanställningar

Denna information delas ofta via e-post, delade mappar och utskrivna ritningar, där uppdateringar görs manuellt. Som ett resultat kan team använda föråldrade terrängdata, ha begränsad insyn i ändringar, förlita sig på inkonsekventa Quantities-uppskattningar och upptäcka volymskillnader sent i processen. Detta kan leda till osäkerhet i planeringen av markarbeten och resursallokering när schaktningen fortskrider.

Hur Dalux InfraField löser det

Dalux InfraField erbjuder ett centraliserat system för att lagra och hantera terrängmodeller och referensytor.

Uppdaterade undersökningsdata fungerar som huvudkälla för att räkna om Quantities under hela projektet.

Detta säkerställer mer exakta beräkningar av schakt och fyllning, snabbare upptäckt av avvikelser och bättre planering för maskiner, transport och materialanvändning.

Planeringsteam börjar med att importera viktiga dataset för Quantities-beräkningar:

• Befintlig terrängmodell
• Design- och formationsytor
• Centrumlinjer

Alla dataset hålls i en koordinerad miljö, vilket minskar behovet av separata filsystem och säkerställer att beräkningar använder konsekventa, godkända data.

Resultatet

Med Dalux InfraField får du:

• Centraliserade terrängmodeller och planeringsdata hjälper infrastrukturprojekt att gå från sporadisk, dokumentbaserad planering till kontinuerlig digital förvaltning.
• Noggrannheten förbättras och planeringspålitligheten ökar för schakt- och markarbetsaktiviteter.
• Risken för oväntade volymförändringar minskar, vilket skapar en strukturerad och skalbar grund för mer förutsägbar hantering av markarbeten i järnvägs- och vägprojekt.

Beräkning av schakt och fyllning för markarbeten

Med Quantities-funktionen i Dalux InfraField beräknar field engineer schakt och fyllning genom att jämföra den befintliga terrängen med formationsytan.

Detta görs genom att skapa ytor i Dalux baserat på:

• den befintliga terrängen (baserad på undersökningsdata)
• formationsnivå (den avsedda slutliga markarbetsnivån)

Formationsnivån kan importeras antingen som en terrängmodell om tillgänglig, eller genereras genom att välja BIM-element från din designmodell.

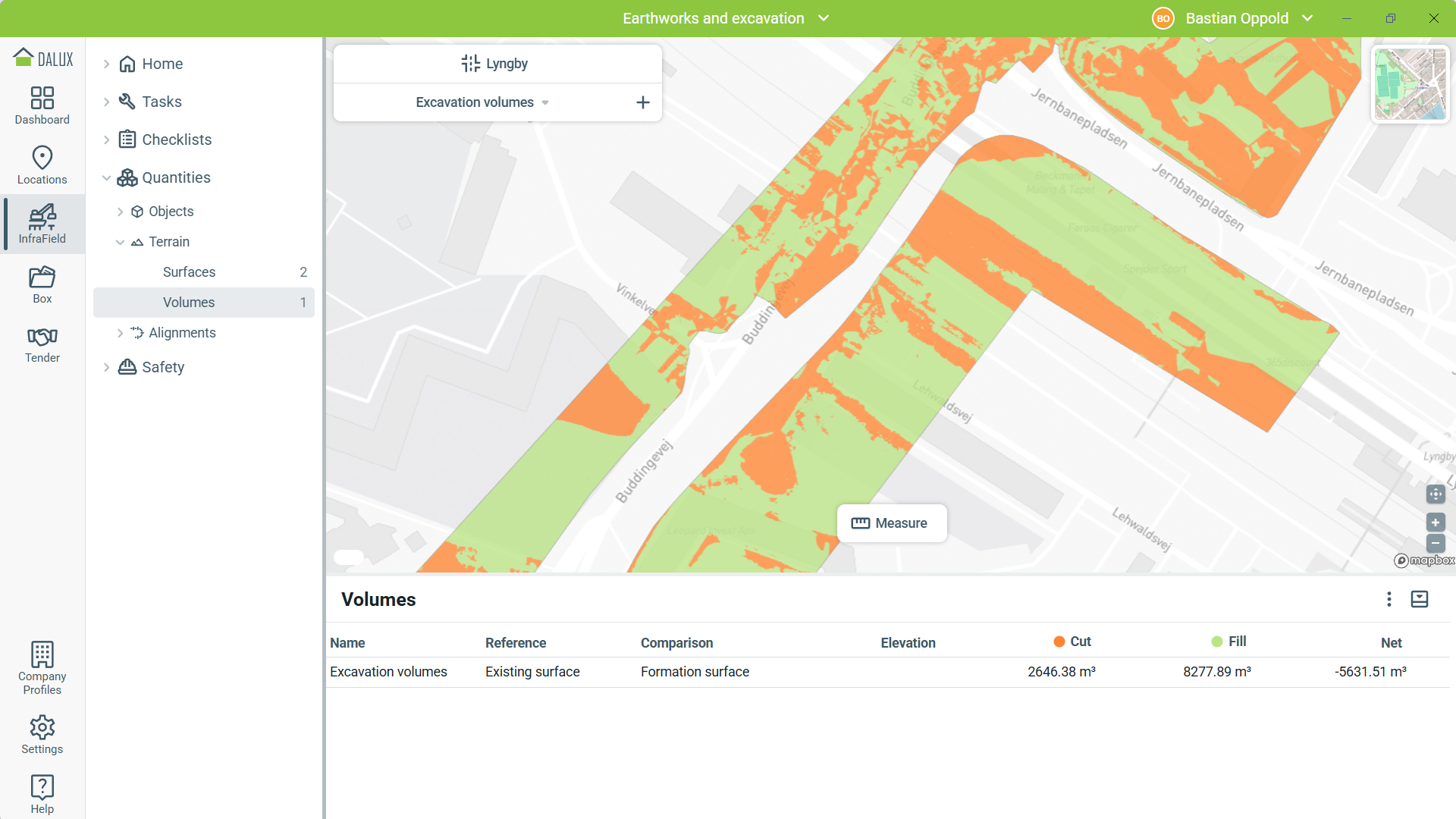

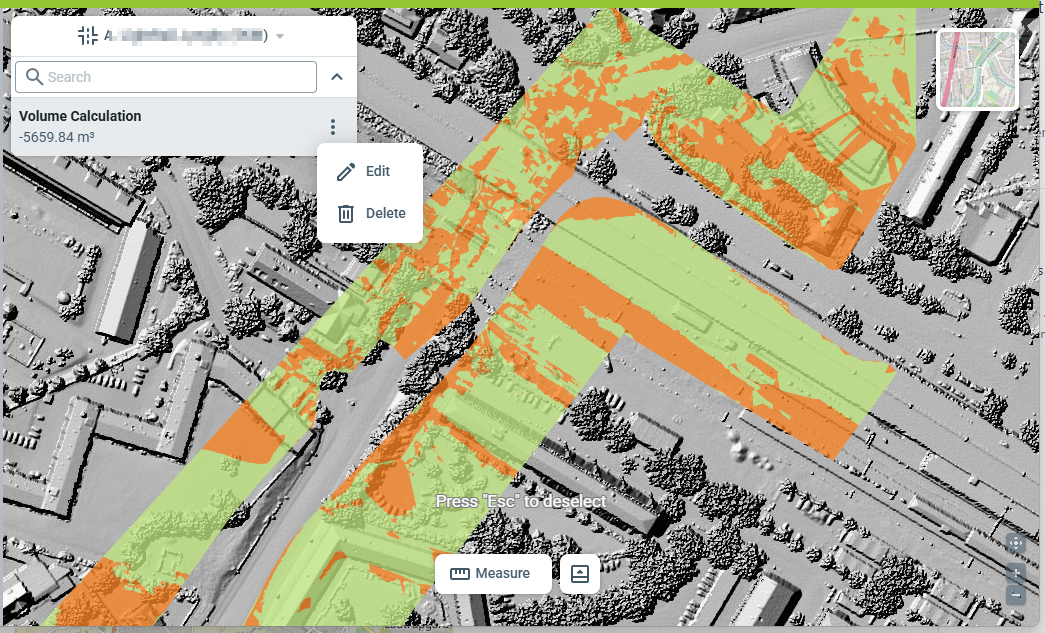

Dalux jämför de två ytorna och visar en tydlig sammanfattning av schakt- och fyllnadsvolymerna för det valda projektområdet. Detta hjälper Fieldingenjörer att snabbt se de övergripande behoven av schaktning och fyllning.

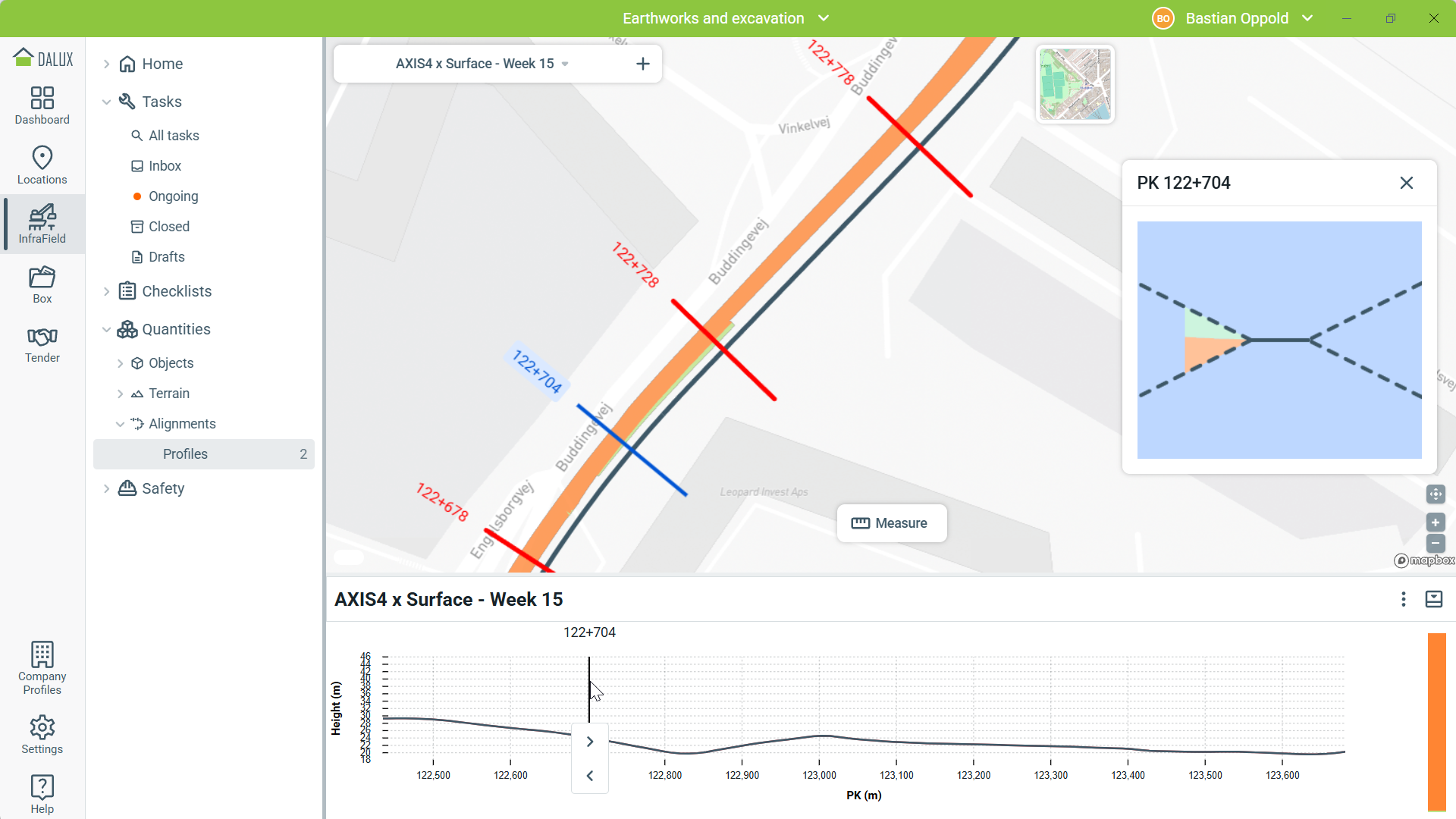

Centrumlinjedata kan kombineras med terrängdata för att skapa en profilberäkning.

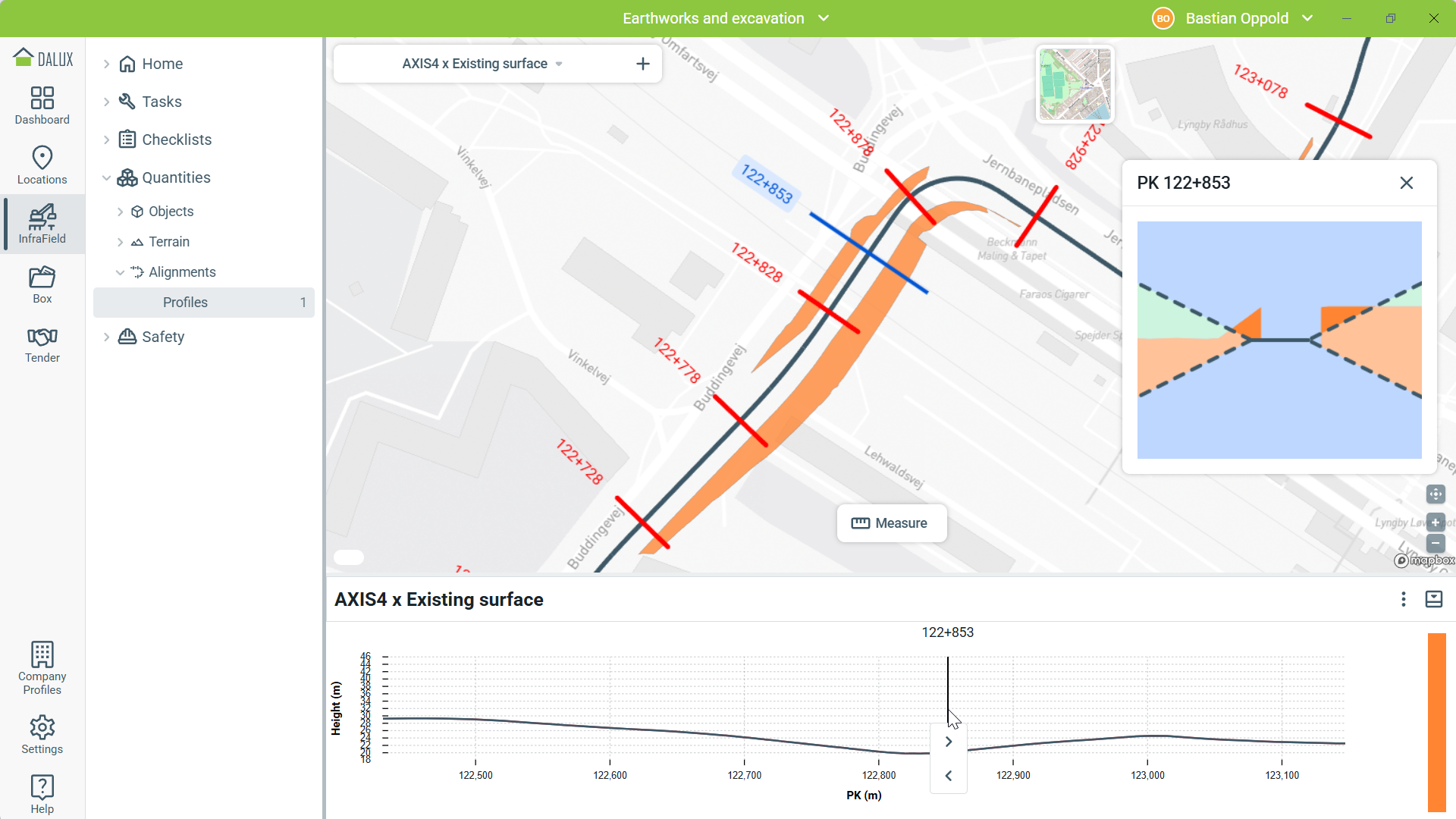

Profilen visualiserar schakt och fyllning längs stationering och kan inkludera slänter för schakt eller fyllning, vilket ger en tydlig översikt över var schakt eller fyllning krävs.

Detta stöder fasindelad planering, resursallokering och produktionsövervakning längs korridoren.

Du hittar steg-för-steg-instruktioner om hur du använder Quantities i den här artikeln: Hur du använder Quantities i InfraField

Pågående jämförelse av terräng och design

I InfraField kan du regelbundet uppdatera och ladda upp nya versioner av terrängmodeller, så att alla områden visar de mest aktuella platsförhållandena. Quantities gör det möjligt för Fieldingenjörer att kontinuerligt jämföra dessa uppdaterade terrängmodeller med design- och formationsnivåerna.

Denna jämförelse gör det möjligt för team att upptäcka potentiella problem tidigt, såsom skillnader från planerade nivåer eller problem med formationsnivåer. Det är särskilt användbart i viktiga områden som underfarter och broanslutningar, övergångszoner mellan schakt och fyllning, och där dräneringssystem ansluter.

Att ha tidig insyn gör det lättare att göra åtgärder i rätt tid, vilket hjälper till att förhindra att fel påverkar senare skeden av byggnationen.

Med varje uppdaterad terrängmodell kan en yta skapas med bara några klick och omedelbart jämföras med formationsnivåer och centrumlinjer, så att du konsekvent kan utföra schakt- och fyllnadsberäkningar allteftersom projektet framskrider.

Att hålla terrängversioner aktuella ger dig en korrekt digital registrering av platsutvecklingen, vilket hjälper till att spåra schaktframsteg över tiden. Regelbundna uppdateringar ger också bättre insyn i maskinanvändning, materialtransport och distribution, och gör det lättare att upptäcka eventuella avvikelser från planerade formationsnivåer eller förväntade volymer innan de påverkar senare byggskeden.

Från statiska uppskattningar till kontinuerlig Quantities-kontroll

Dalux InfraField samlar terräng- och designdata på en plattform, vilket gör det enklare att få exakta, uppdaterade schakt- och fyllnadsberäkningar baserade på pågående platsförhållanden.

Detta kan hjälpa till med bättre planering av markarbeten, hantering av resurser och att upptäcka eventuella problem tidigt.

Fördelarna med att använda InfraField för planering av markarbeten och schakt- och fyllnadshantering är:

• Att ha all terräng- och designdata på ett ställe säkerställer att Quantities-beräkningar är både konsekventa och exakta
• Regelbundna uppdateringar gör det möjligt att snabbt uppmärksamma eventuella ändringar och övervaka schaktframsteg
• Korrekt volym- och profilinformation underlättar resurshantering och planering för varje byggfas
