Dalux InfraField låter dig visa och hantera GIS-data och LandXML-filer direkt på projektkartor.
Detta integrerar design, uppmätning och verkliga koordinater i en enda vy, vilket hjälper team att navigera och annotera infrastrukturprojekt.
För en översikt över stödda dataformat, läs den här artikeln: Stödda dataformat i InfraField
Användarrättigheter
För att skapa, ta bort eller ändra GIS-data måste du ha rollen som projektadministratör eller vara del av en användardefinierad användargrupp med behörighet att visa och redigera områden, byggnader och platser.
GIS och LandXML
Se till att koordinatsystemet är konfigurerat innan du laddar upp filer, eftersom alla uppladdade filer kommer att positioneras automatiskt och inte kan justeras manuellt. Du kan läsa mer i den här artikeln: Hur du ställer in koordinatsystem

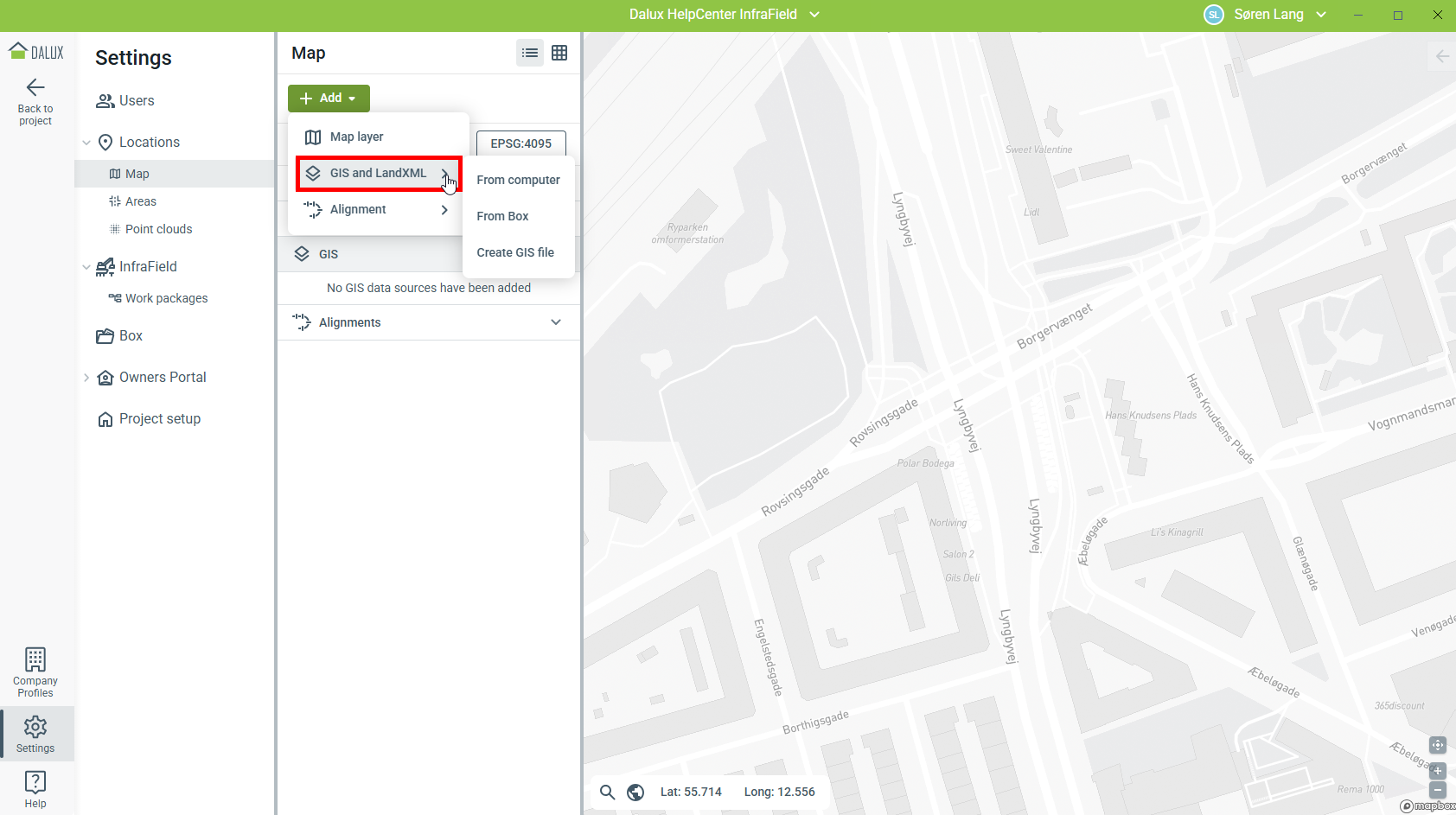

För att ladda upp GIS- eller LandXML-filer till projektet, gå till
Inställningar
Platser
Karta
Lägg till
GIS och LandXML
Du kan lägga till GIS-data från din dator, Box eller genom att skapa GIS-data direkt i InfraField.
Format som stöds är: GML, KML, KMZ, LandXML och SHP (zippad).
Ladda upp från dator eller Box
När du laddar upp filer från Box i ett projekt med flera filområden kommer endast filer godkända för området Publicerade filer att vara synliga för slutanvändare i Platser. Samma gäller när du laddar upp en fil från din dator och sedan lägger till den i Box.

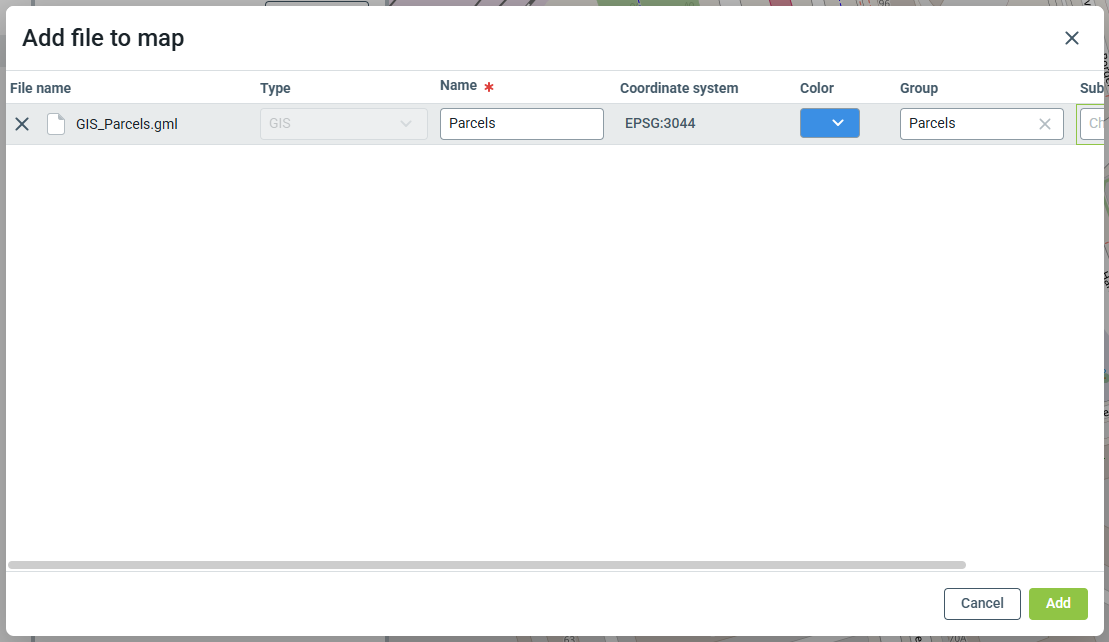

När du lägger till GIS måste du fylla i information om filen.
Namn: Namnet som visas i Platser.
Koordinatsystem: Om filen innehåller ett koordinatsystem visas det här. Om inget koordinatsystem visas kommer filen att använda projektets standardkoordinatsystem.
Observera
Ändra inte detta värde; om koordinatsystemet skiljer sig från det som används i projektet kommer Dalux att konvertera koordinaterna när filen laddas upp.
Färg: Detta kommer att ställa in standardfärgen för GIS-data.
Grupp: Används för att kategorisera GIS i mappar i Platser-modulen.
Undergrupp: Används för att kategorisera GIS i undermappar i Platser-modulen.
Filerna måste bearbetas innan datan visas för slutanvändaren i Platser.

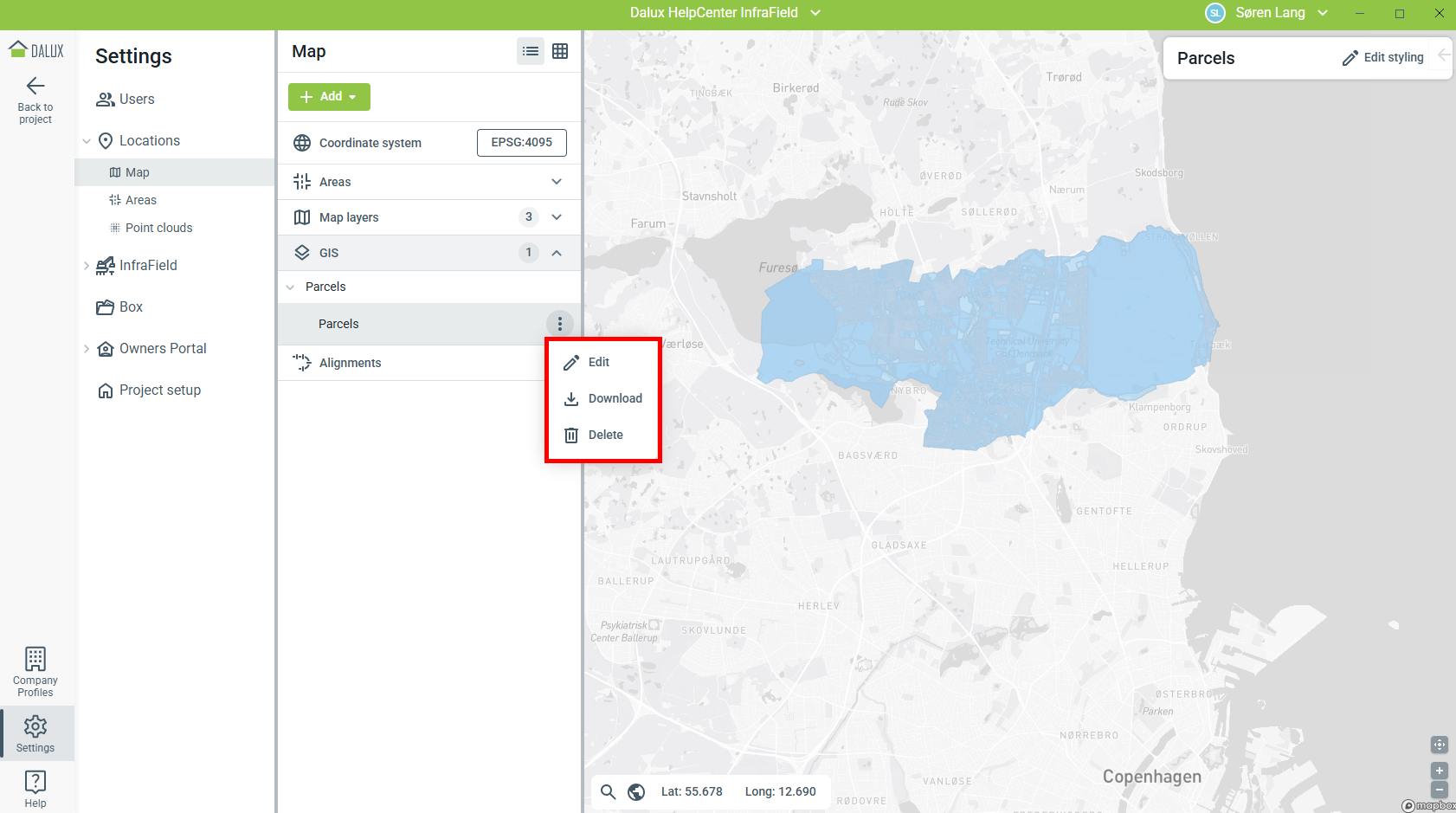

Klicka på
Redigera
Ladda ner eller
Ta bort filen.
Om du tar bort filen utan att ladda upp den till Box kommer den att tas bort permanent från projektet och kan inte återställas. Se till att du laddar ner all nödvändig data innan du fortsätter med borttagningen.

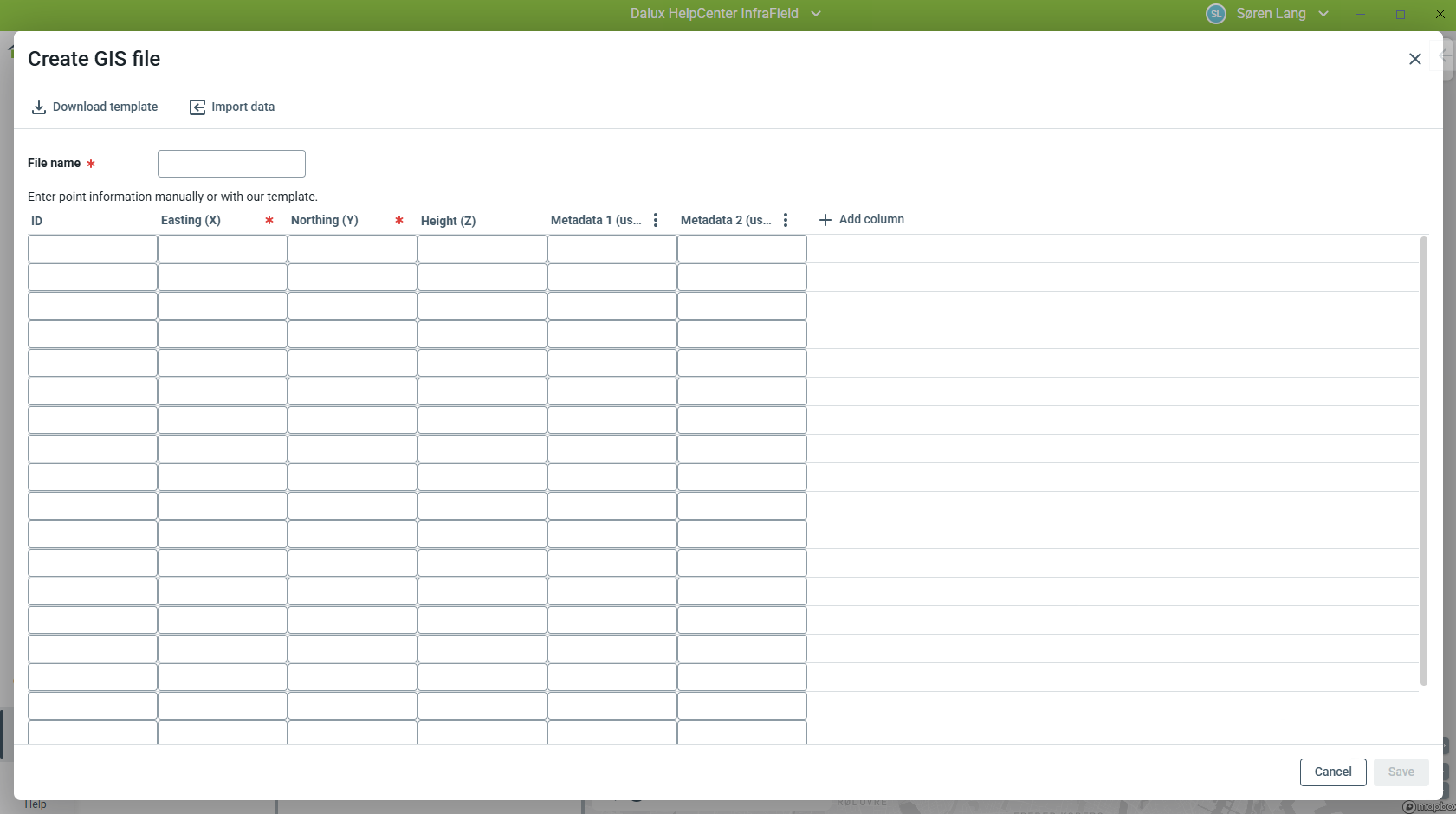

Skapa GIS-fil
Detta alternativ låter dig generera GIS-data från en text- eller CSV-fil.
Du kan antingen ange data direkt i fönstret eller ladda ner mallen lokalt, fylla i den med information och importera data.
Detta gör att du kan skapa punktdata direkt i Dalux som behandlas som alla andra GIS-filer.
För närvarande stöds endast punkter.

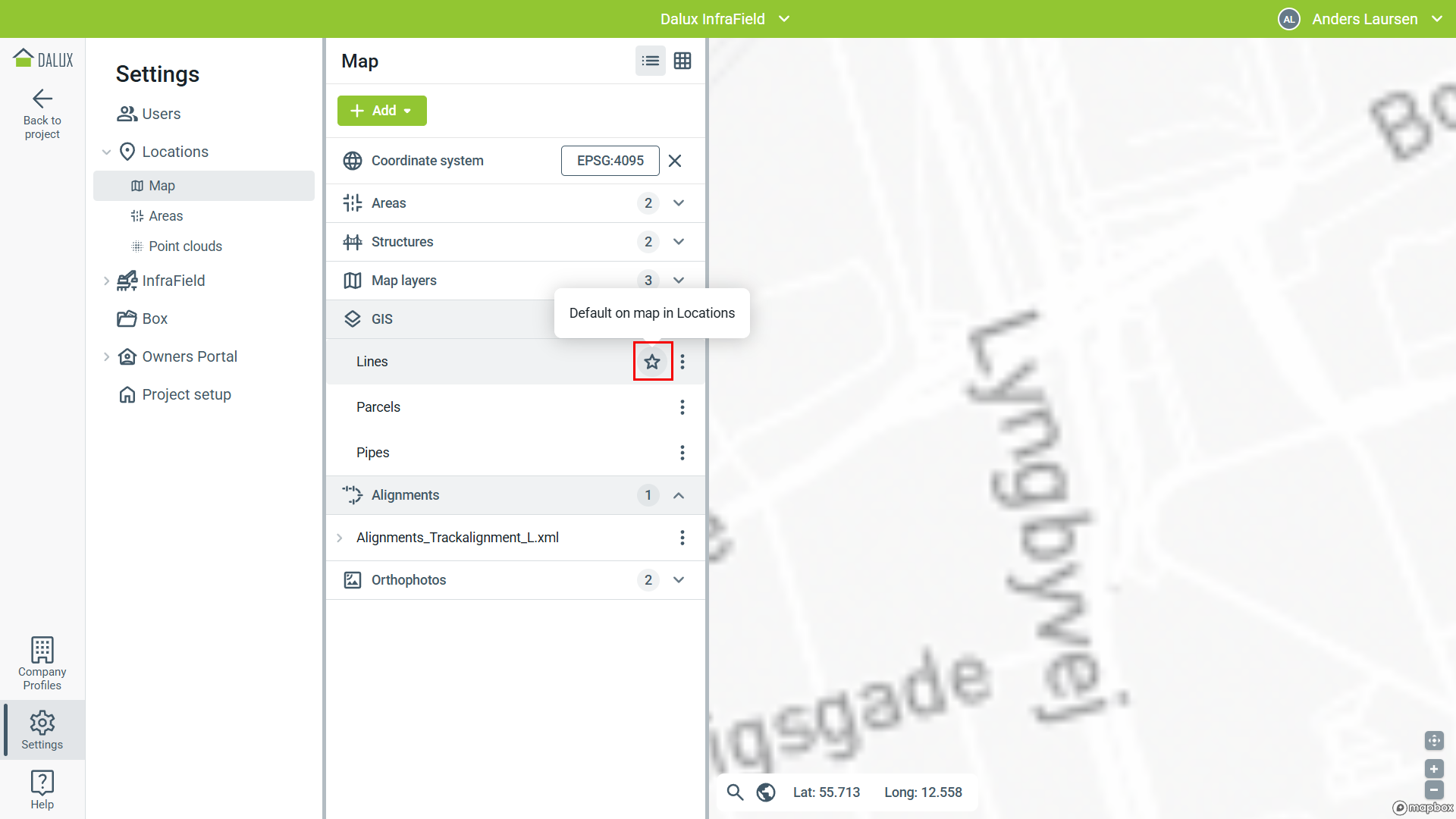

Standard på
En GIS- eller LandXML-fil kan ställas in som synlig för alla användare som standard.
Välj stjärnan bredvid filnamnet för att aktivera detta, och datan kommer automatiskt att visas när användare öppnar kartvyn.
GIS-styling

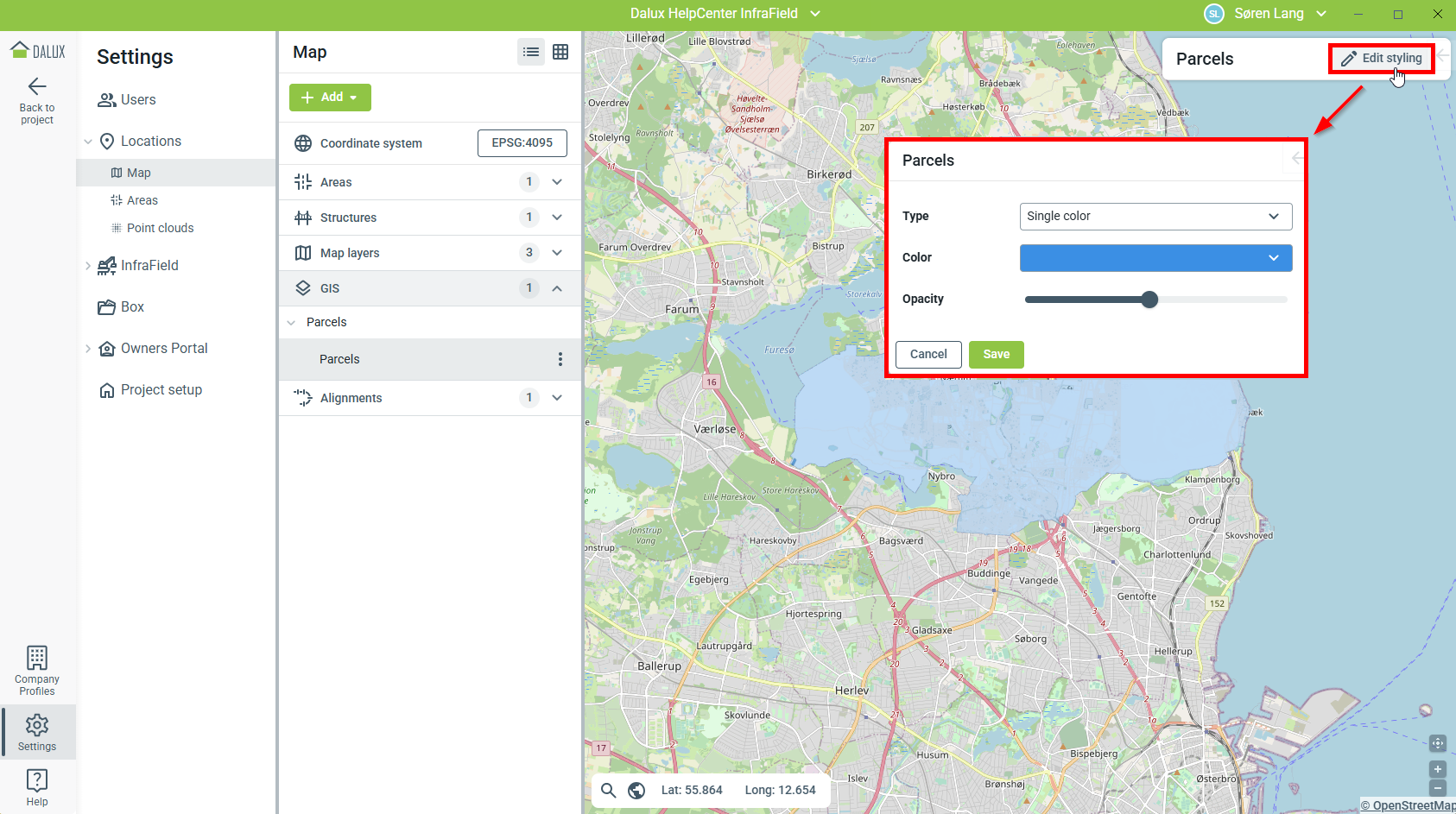

När en GIS-fil har lagts till kan du justera dess styling och utseende för slutanvändare.

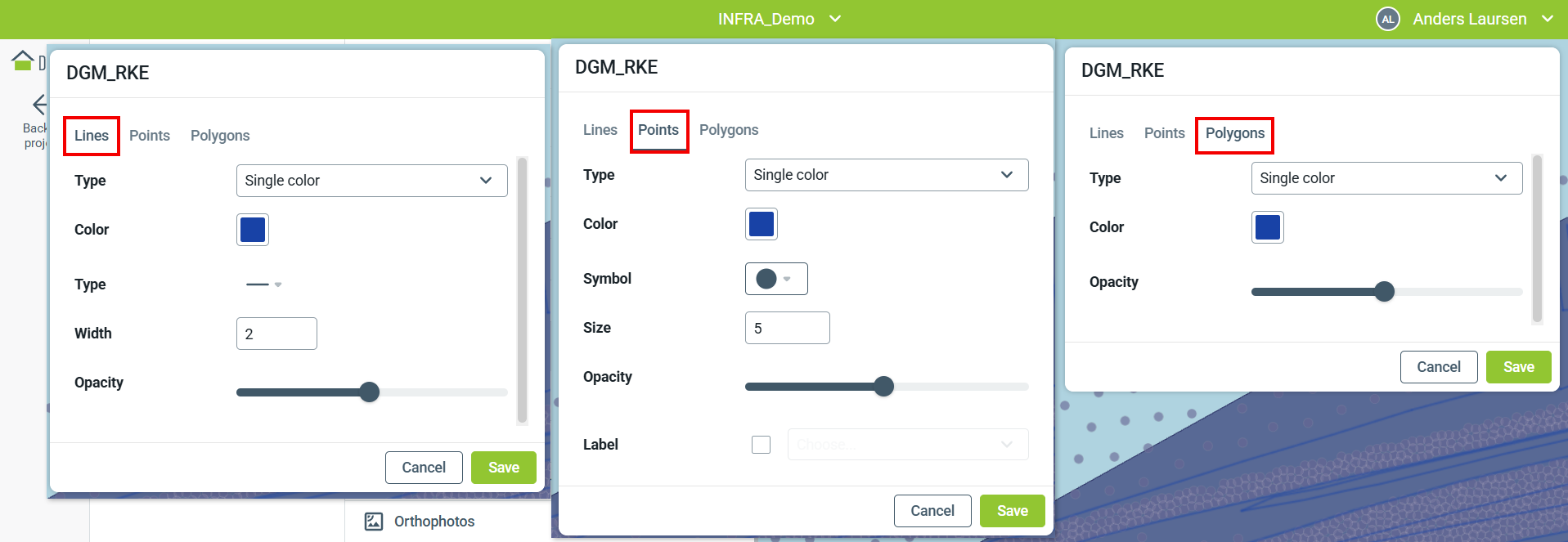

När du stylar GIS-element kan du välja mellan linjer, punkter eller polygoner, beroende på vilka geometrityper som finns i GIS-filen.
Observera att all styling endast påverkar den för närvarande valda filen.
Linjer kan formateras efter färg, linjetyp och bredd, vilka alla kan variera beroende på den valda typen (se nedan). Opacitet tillämpas jämnt på alla linjer, oavsett typ.
Punkter kan stylas efter färg, symbol och storlek, vilka också kan variera per typ.
Opacitet tillämpas konsekvent på alla punkter, oavsett typ.
Etiketter kan valfritt visas baserat på en vald egenskap.
Polygoner kan stylas efter färg, vilket kan variera per typ.
Opacitet tillämpas jämnt på alla polygoner, oavsett typ.
Typ
Du kan välja en av tre typer: Enfärgad, Kategoriserad eller Graduerad, som avgör hur data visas för användarna.
Opacitet och etiketter påverkas inte av detta val och kommer att tillämpas konsekvent.
Enkel färg:
Alla element delar samma utseende.

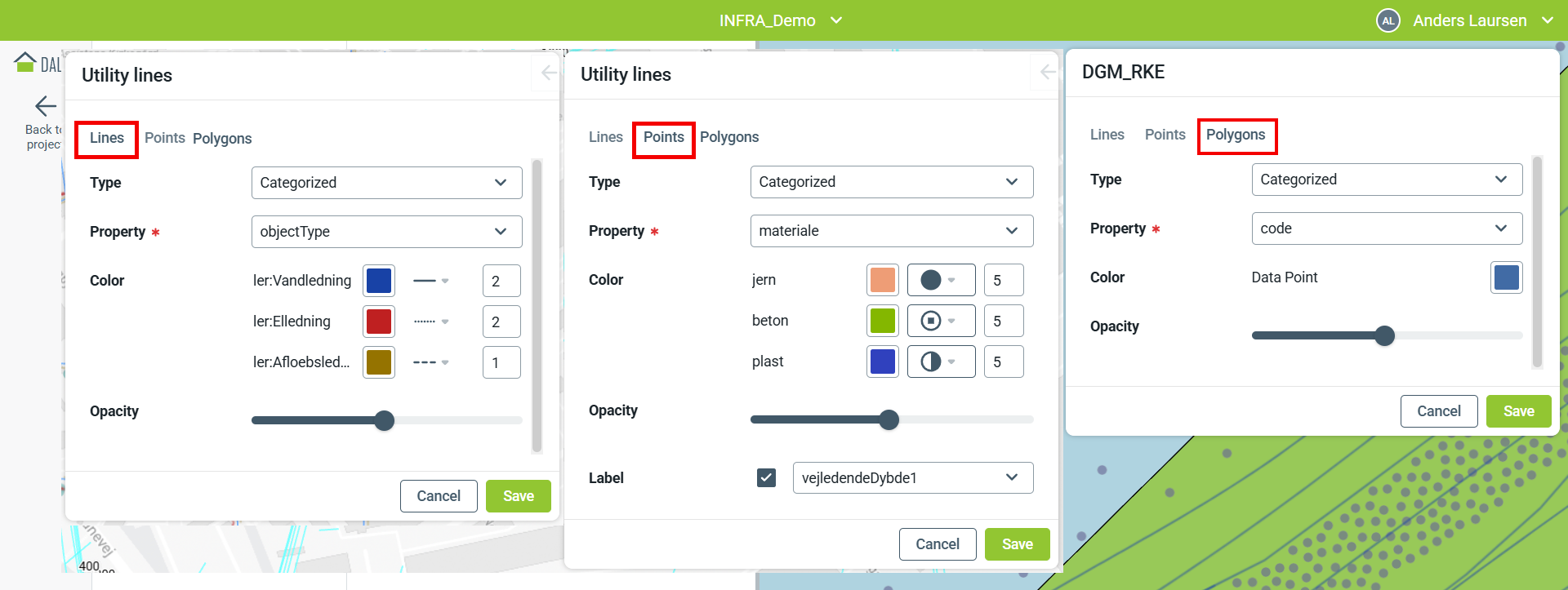

Kategoriserad
Elementens utseende baseras på ett egenskapsvärde från GIS-filen. Varje egenskap kan ha egen färg, typ/symbol och tjocklek/storlek.

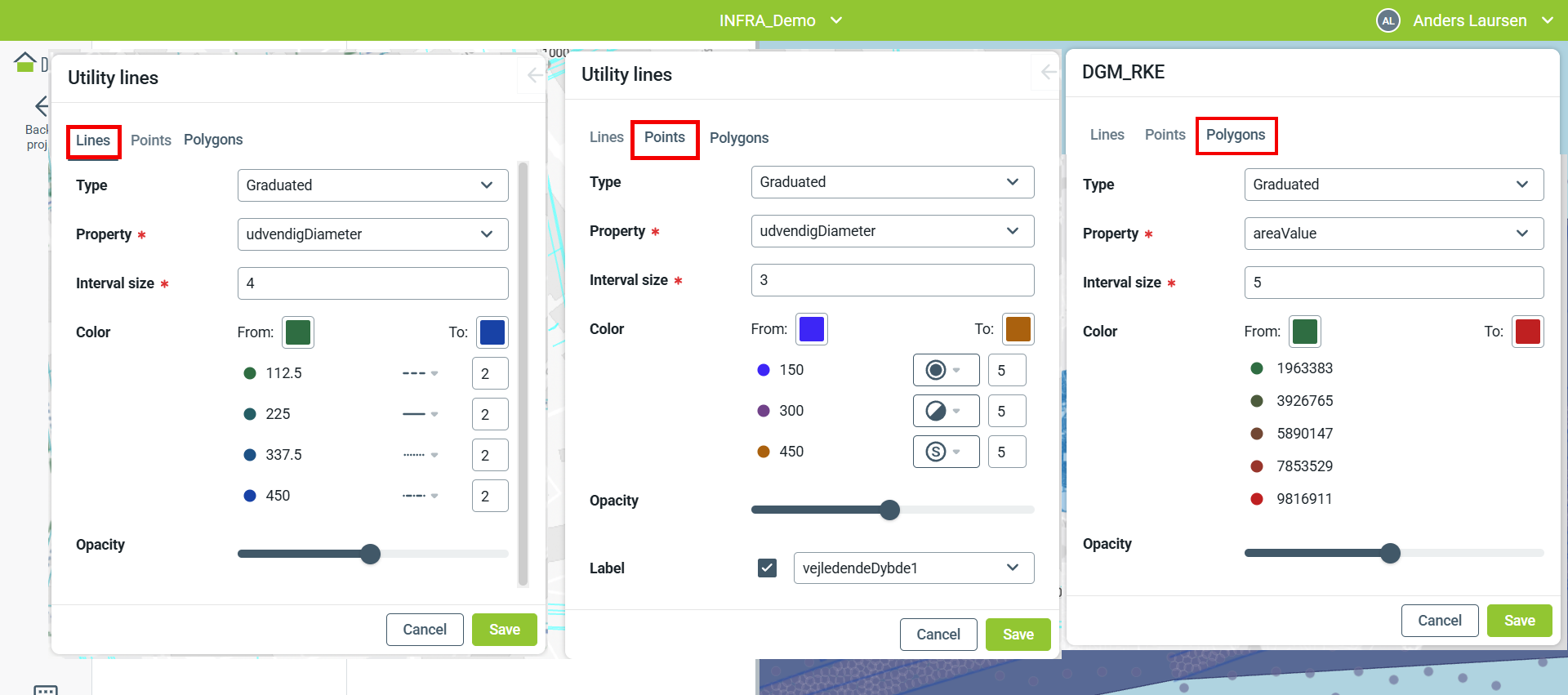

Graderad
Elementens utseende baseras på ett egenskapsvärde från GIS-filen inom ett användardefinierat intervall.
'Intervallstorlek' bestämmer antalet kategorier och värdenas intervall.
'Från'-färgen appliceras på det lägsta värdet och 'Till'-färgen på det högsta.
Färgerna för mellanliggande intervall bildar en gradient, där varje intervall har egen typ/symbol och tjocklek/storlek.
Läs mer
Om du vill lära dig mer om att använda kartan i InfraField, läs dessa artiklar:
