Centrumlinjer är en viktig del av linjära infrastrukturprojekt, såsom järnvägar eller vägar.
I Dalux kan de användas för att lägga till stakning, skapa anpassade zonsektioner, beräkna Quantities och mycket mer.
Centrumlinjer kan laddas upp som en LandXML-fil eller som en del av en IFC-fil.
Du kan läsa mer om stödda dataformat i den här artikeln: Stödda dataformat i InfraField
Ladda upp centrumlinjefiler

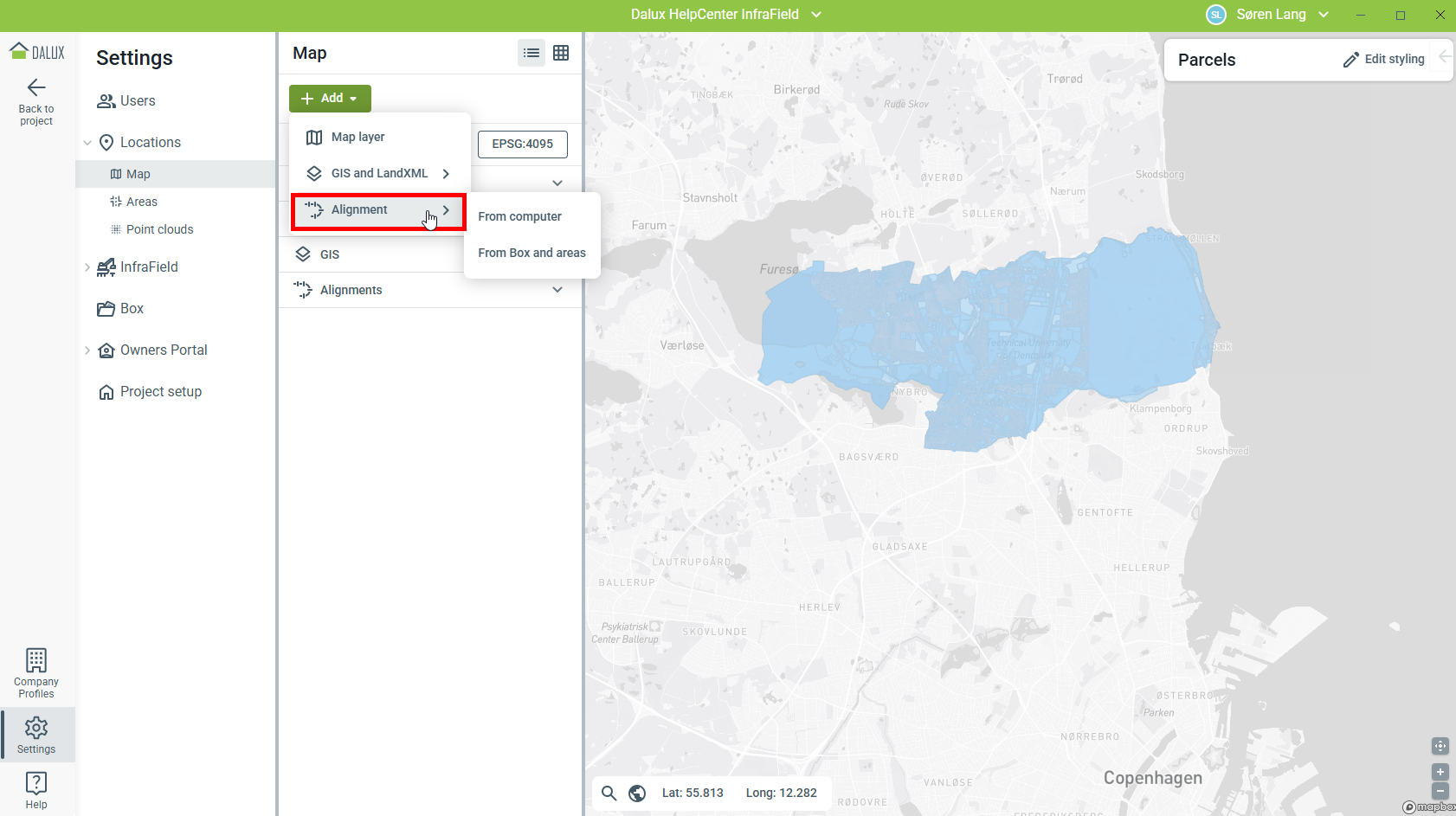

För att lägga till en ny centrumlinjefil till Platser, gå till:
Inställningar
Platser
Karta
Lägg till
Centrumlinje.
Välj en fil från en mapp i Dalux Box eller välj att ladda upp en centrumlinjefil från din dator.
Centrumlinjer kan också läggas till från IFC-filer som har lagts till i områden, om de innehåller centrumlinjedata. Dessa IFC-filer visas tillsammans med filer från Dalux Box, vilket gör det enkelt att välja alla relevanta filer på en gång.
Om centrumlinjefiler eller IFC-filer har flera centrumlinjer kan de alla importeras på en gång.

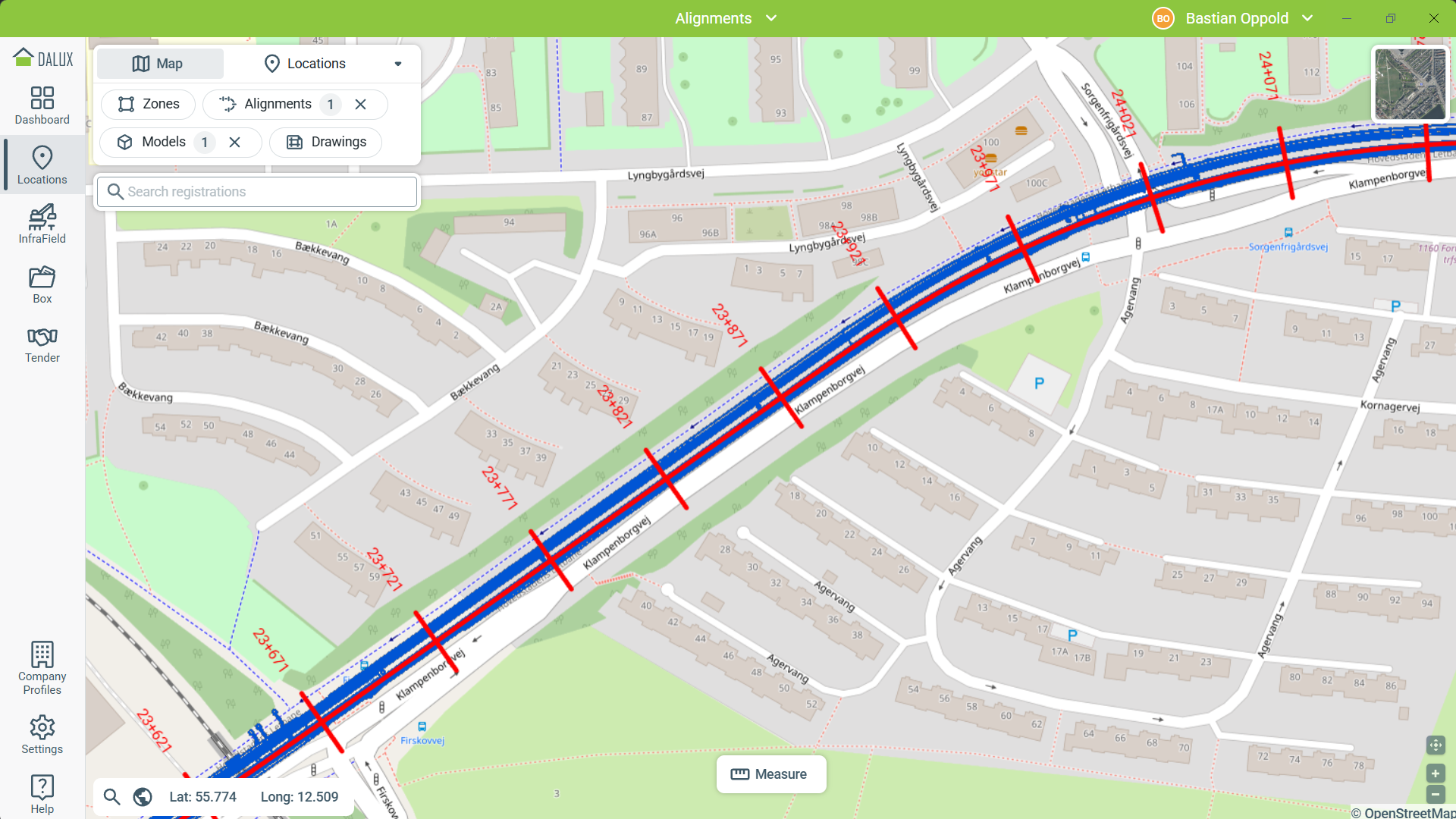

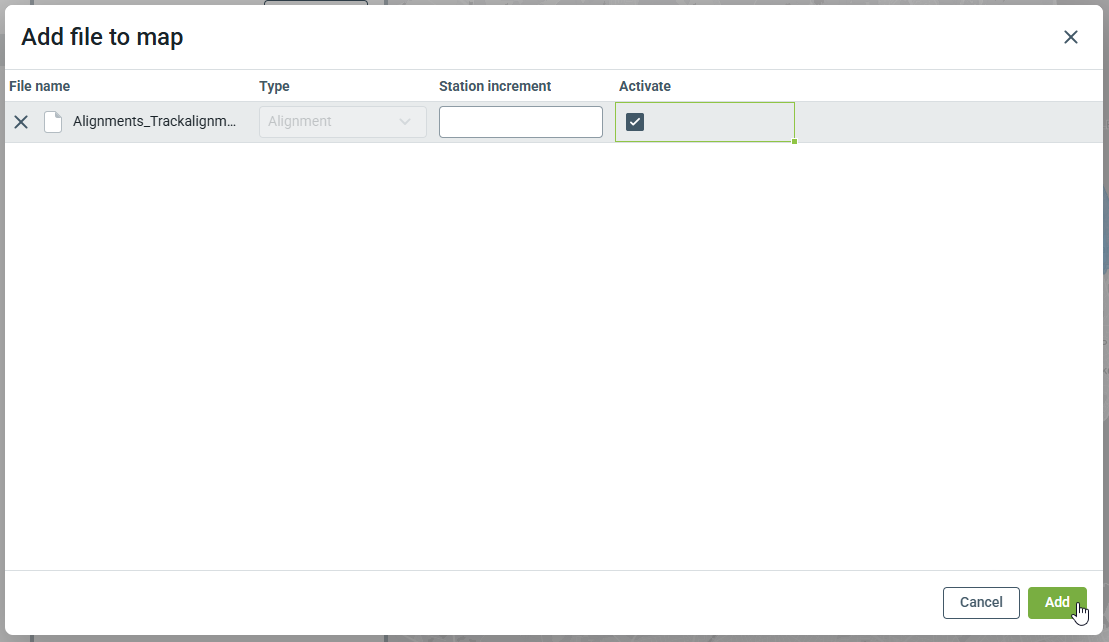

Stationsintervall: Baserat på centrumlinjens geometri kan du lägga till intervall för att annotera centrumlinjen på kartan och i 3D-vyn. Detta förbättrar navigeringen och gör det enklare att skapa tvärsnitt.
Ange önskade intervall som ett nummer (minst 5), och Dalux skapar dessa intervall i meter.
Aktivera: Kryssa i den här rutan för att aktivera dessa centrumlinjer och göra dem synliga i Platser.

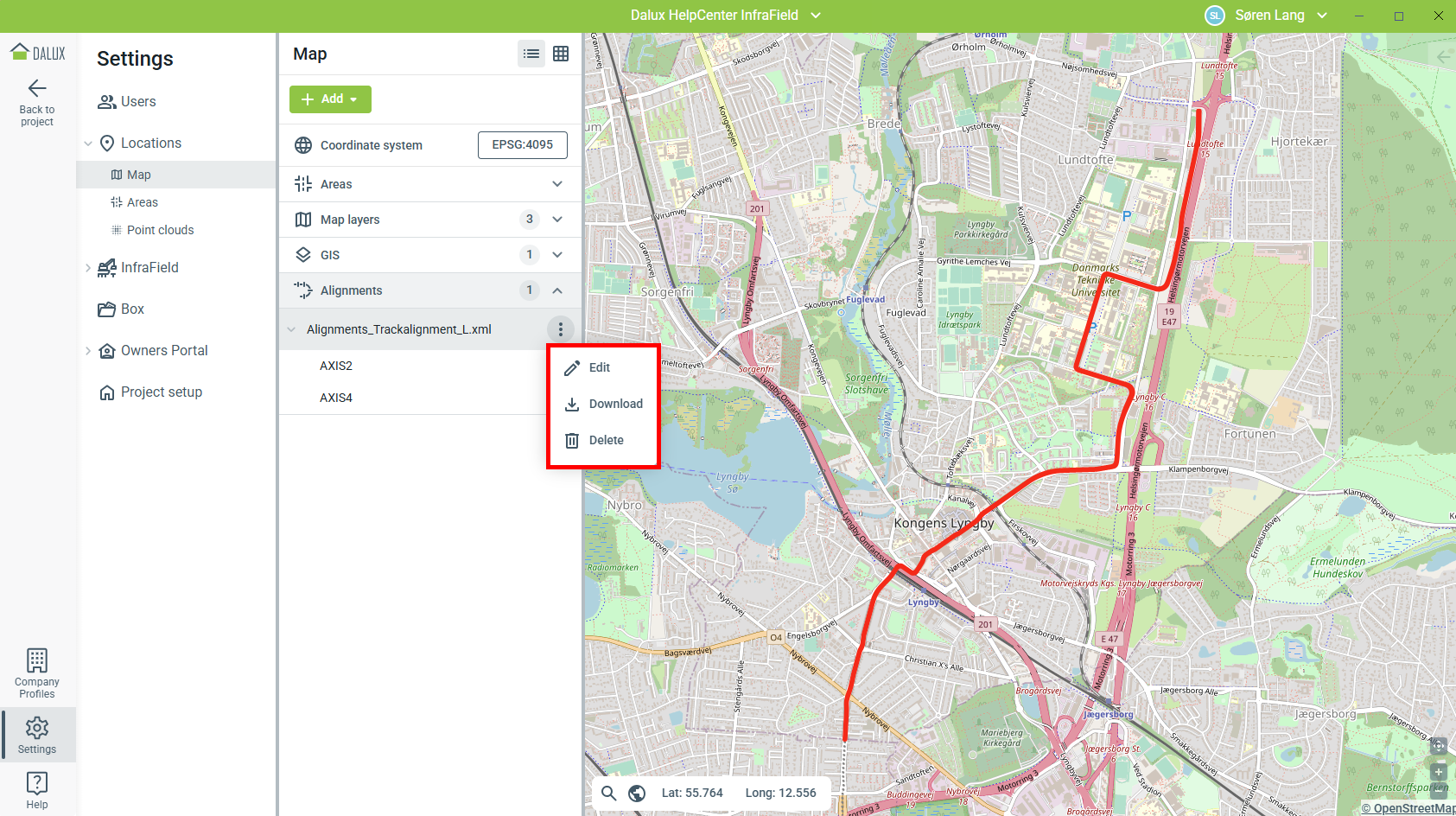

Filerna visas i Karta-inställningarna, och varje centrumlinje från filen visas nedan.
Använd ikonen för att
Redigera,
Ladda ner, eller
Ta bort filen.
Efter att du framgångsrikt har laddat upp centrumlinjer till dina Platser är de tillgängliga för användare för navigering och skapande av tvärsnitt, och du kan använda dem för att skapa zoner eller beräkna Quantities.
Läs mer
Läs mer om de olika användningsområdena för centrumlinjer i InfraField i följande artiklar:
Hur man använder kartor i InfraField på datorn
