I den här artikeln får du lära dig hur du ställer in områden och byggnader i InfraField.
Storskaliga infrastrukturprojekt består vanligtvis av linjära korridorer, såsom vägar eller järnvägscentrumlinjer, i kombination med fasta byggnader längs korridoren, såsom stationer, tekniska byggnader, broar eller åtkomstschakt.
Även om dessa element kan innehålla liknande typer av data (modeller, terräng och ritningar) är de strukturerade och navigeras på olika sätt i Dalux InfraField.
Linjära element bör konfigureras som Områden, medan byggnadsliknande eller fasta strukturella element bör konfigureras som Byggnader. Den här artikeln förklarar skillnaderna och hur man ställer in dem korrekt.
Användarrättigheter
För att ställa in områden och byggnader måste du antingen vara projektadministratör eller ha användarrättigheter för att redigera områden, byggnader och platser.
Utrymmen
Områden används för att organisera linjära infrastrukturprojekt. Ett område representerar en kontinuerlig geografisk utsträckning, såsom en väg eller en järnvägscentrumlinje.
Utrymmen:
- Innehåller inga våningsplan
- Kan sträcka sig upp till 50 km
- Stöder terrängmodeller, designmodeller och kartlagda ritningar
- Kan segmenteras med hjälp av centrumlinjer
Områden visas i kartvyn när minst en BIM-fil med koordinater har laddats upp.
Du kan läsa mer om stödda format i den här artikeln: Stödda dataformat i InfraField.
Skapa ett nytt område

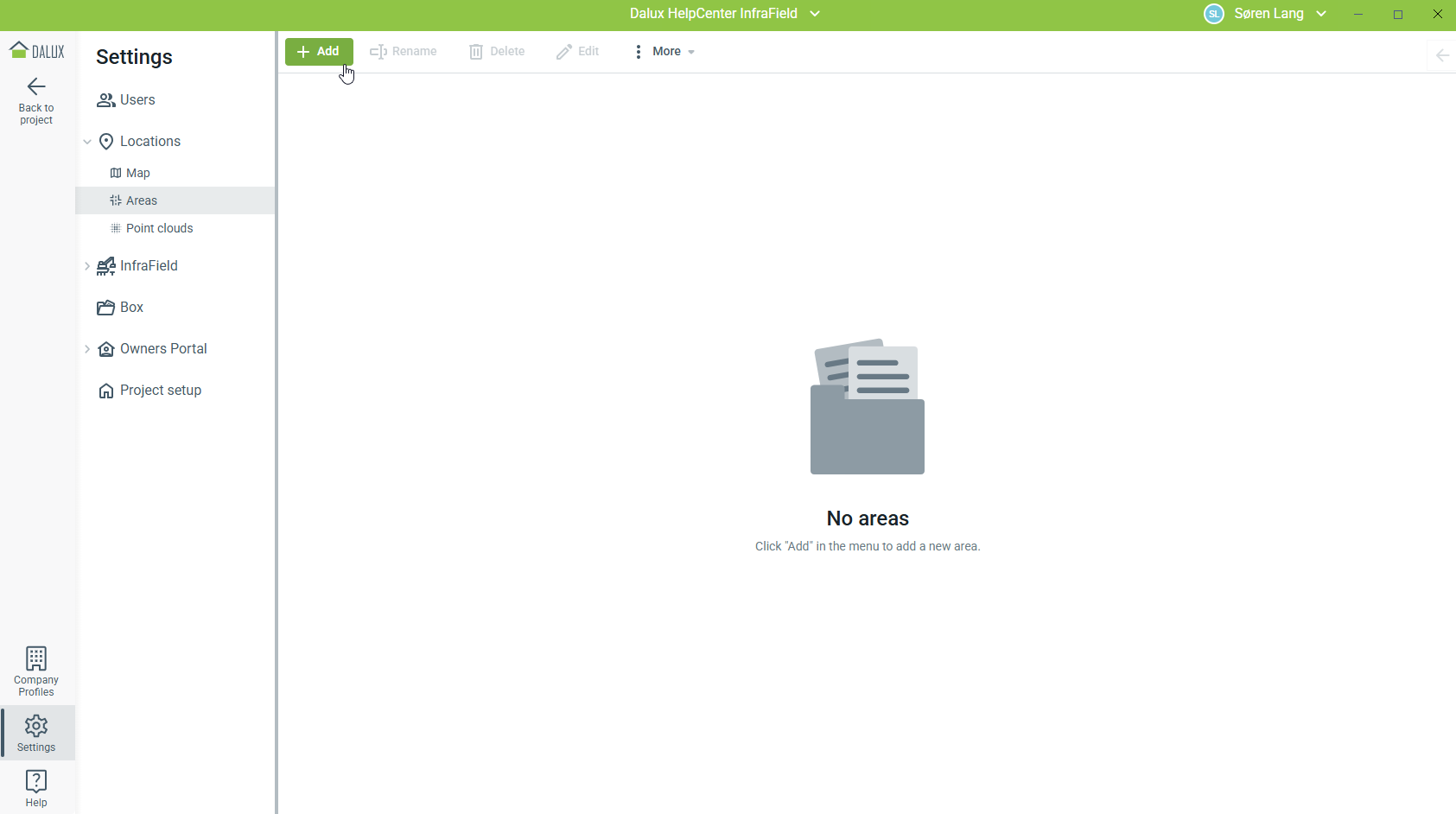

För att skapa ett nytt område, gå till:
Inställningar
Platser
Områden
Lägg till
Ange ett namn
'Lägg till område'
Du kan sedan ladda upp modeller och ritningar till detta område från din dator eller Dalux Box.
Ladda upp modellfiler
Modellfiler i ett område positioneras automatiskt enligt koordinaterna inbäddade i modellen och det koordinatsystem som definierats för projektet. Du kan läsa mer om koordinatsystem i den här artikeln: Hur man ställer in koordinatsystem.

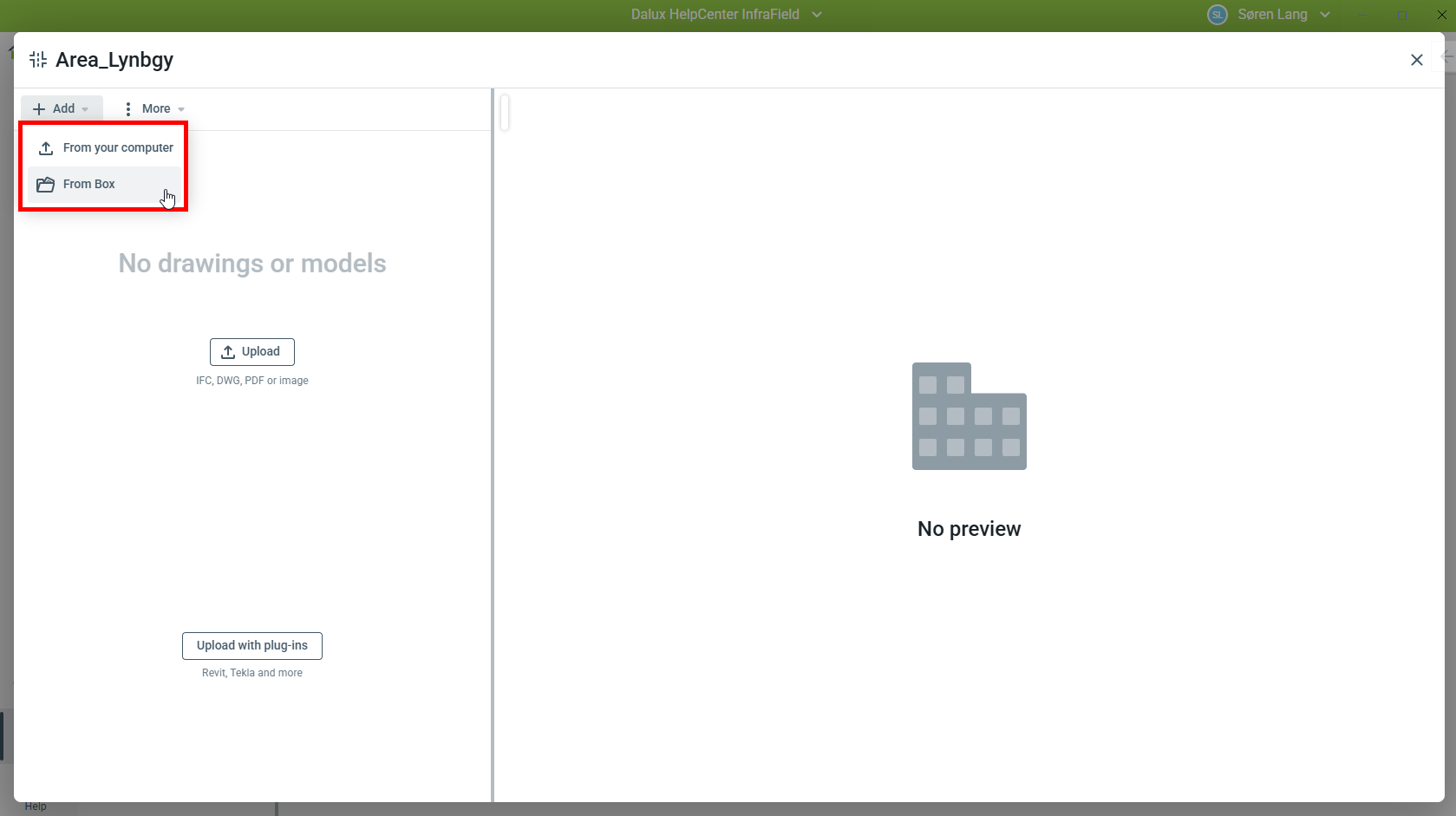

För att ladda upp modellfiler, öppna området och välj Lägg till
Ladda upp från dator eller
Från Box.
Välj dina modellfiler och fyll i tillhörande metadata om du laddar upp nya filer från din dator.
När du laddar upp, välj filtyp:
- '3D-modell' för designmodeller
- 'Terräng' för terrängmodeller
Ladda upp terrängmodeller
Terrängmodeller laddas upp på samma sätt som designmodeller, men måste kategoriseras som 'Terräng'.
Terrängmodeller visas inte i kartvyn och kan slås på eller av i 3D-vyn.
Ladda upp och kartlägga ritningar
Ritningar laddas upp på samma sätt som modeller. Deras placering beror på om koordinatdata är inbäddat i filen.
Discipliner hjälper till att strukturera dina design bättre, så att teamen hittar de relevanta ritningarna omedelbart.
- Ritningar med koordinater (t.ex. vissa DWG-filer) placeras automatiskt och kan inte flyttas manuellt.
- Ritningar utan koordinater måste mappas manuellt till modellen.
Läs mer
Om du vill mappa dina ritningar manuellt, läs den här artikeln för mer information: Ladda upp IFC-modellfiler och 2D-ritningar
Planritningar kan mappas till Vy uppifrån.

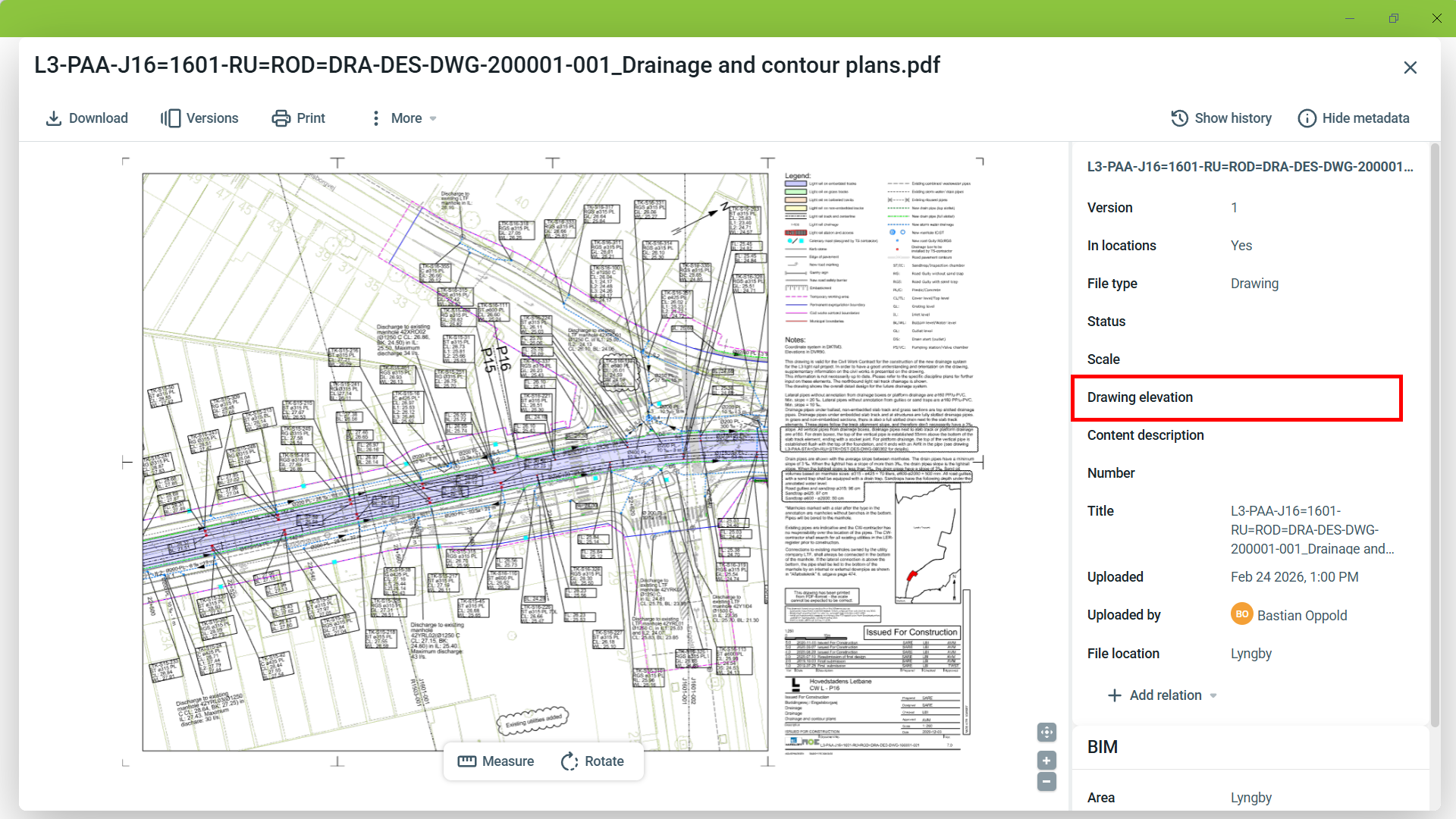

I ritningens metadata kan du ange dess höjd. Du kan antingen
- Lämna ritningens höjd tom: Ritningshöjden kommer att justeras dynamiskt i delad vy, baserat på din position.
- Ange en fast ritningshöjd: Ritningshöjden är statisk.
Observera att när du har lagt till en höjd kommer beteendet aldrig att returnera till dynamisk visning, även om du tar bort höjden från denna ritning.
Kartläggning av sektionsritningar
I linjära infrastrukturprojekt representerar sektionsritningar tvärsnitt tagna längs en korridors centrumlinje. Till skillnad från byggnader (eller strukturella element), där ritningar mappas till fördefinierade våningsplan, mappas sektionsritningar i områden till en position längs en centrumlinje.
När centrumlinjer är tillgängliga i projektet bör de användas som referens för att mappa sektionsritningar. Den valda centrumlinjen visas i vy uppifrån, vilket gör att du kan definiera:
- Mätsektionen (positionen) längs centrumlinjen
- Sektionssnittets riktning
- Den exakta platsen för tvärsnittet
Detta säkerställer att ritningen motsvarar korridorns geometri exakt och kan navigeras konsekvent i relation till centrumlinjen.

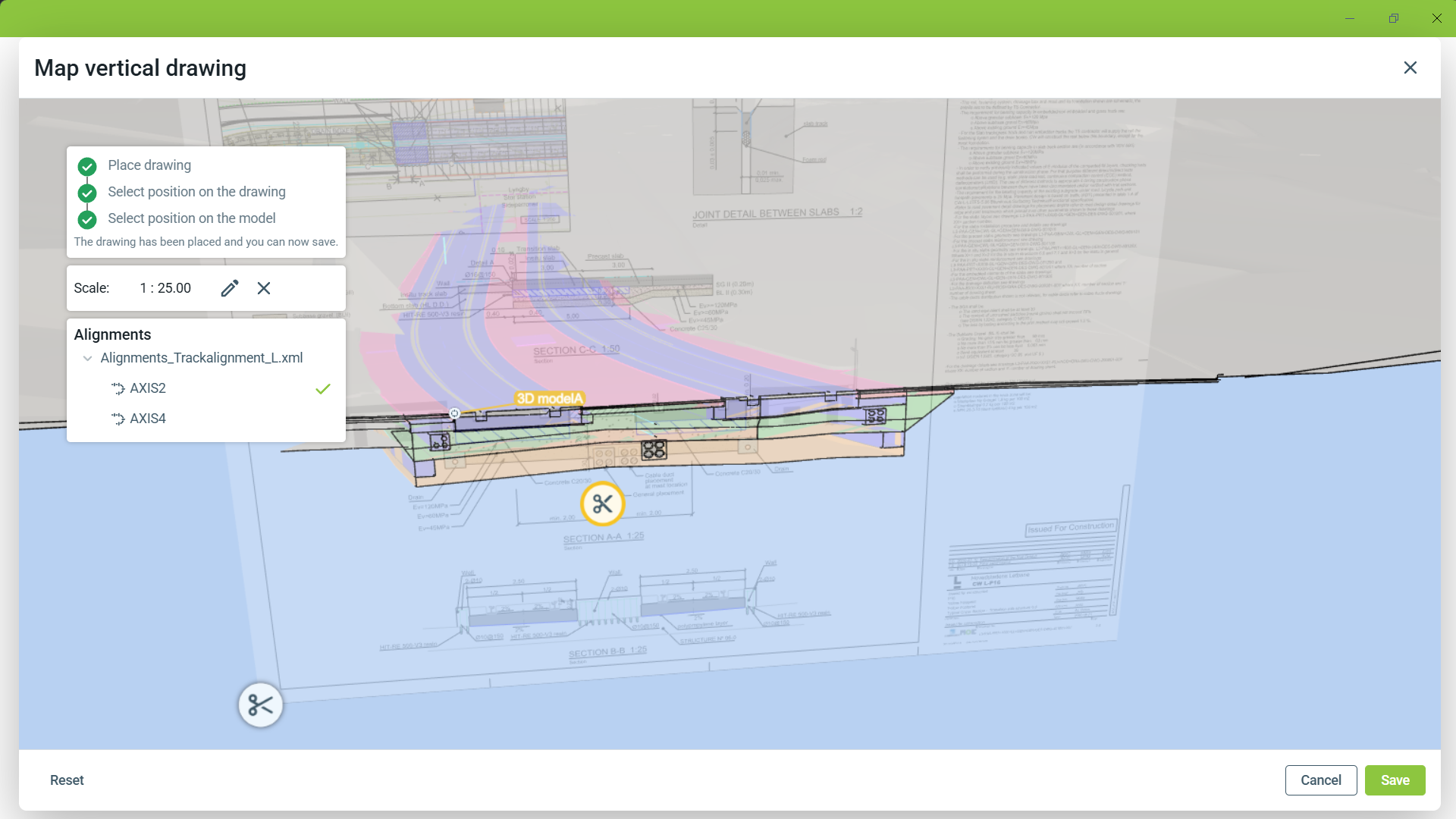

Hovra över ritningen och klicka Mappa vertikalt.
Om ingen centrumlinje finns tillgänglig, klicka på '3D' och följ processen i den här artikeln: Mappa ritningar vertikalt.
Observera att detta förfarande är avsevärt mer tidskrävande. Om du har filer med centrumlinjer tillgängliga rekommenderar vi att du laddar upp dem först och sedan mappar sektionsritningar.
För korridorbaserade projekt rekommenderas det därför starkt att ladda upp centrumlinjer innan man mappar sektionsritningar.
Resulterande områdesinställning

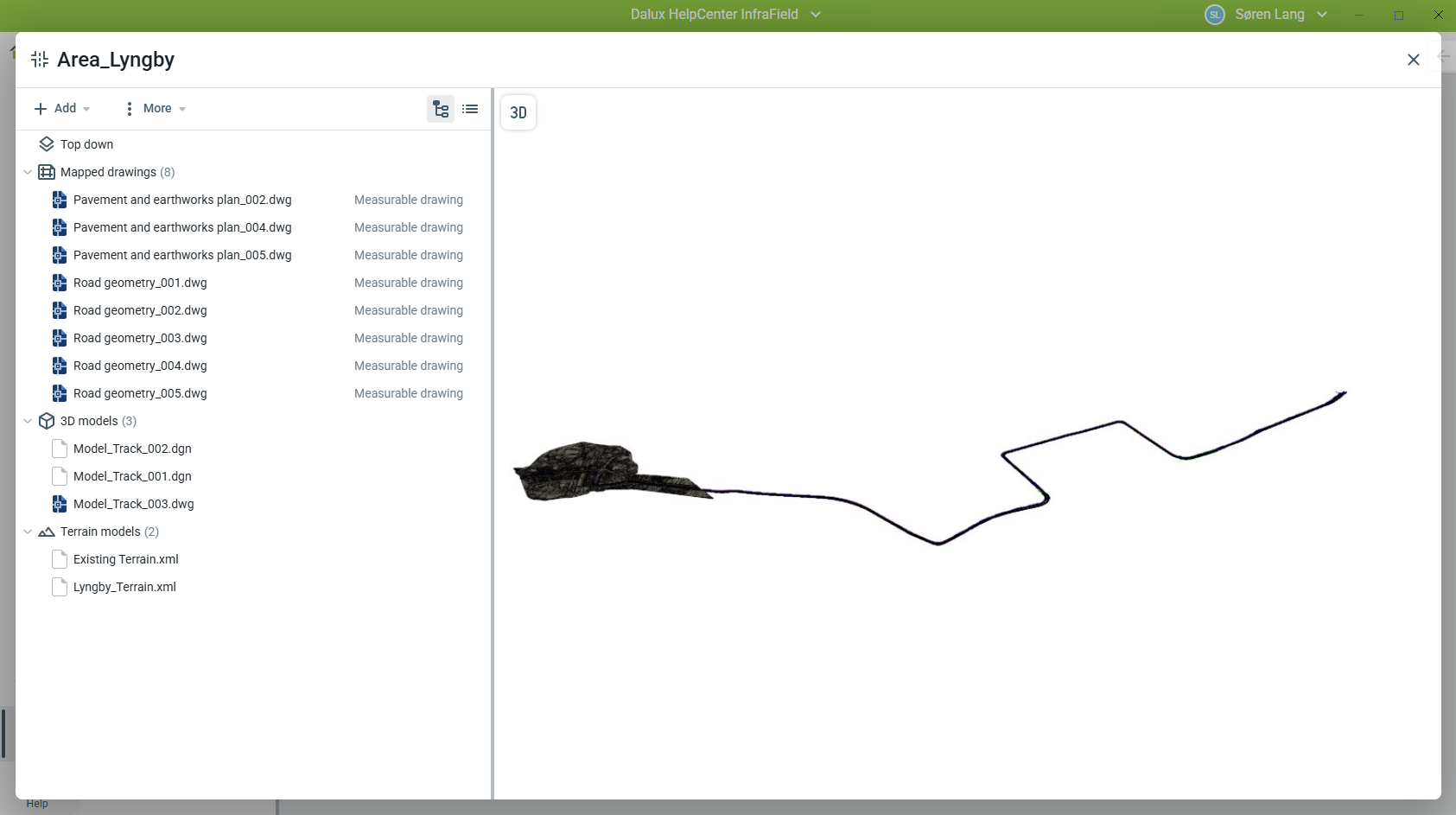

När filer laddats upp och bearbetats organiseras de efter typ och disciplin. En 3D-förhandsvisning av de kombinerade modellerna är tillgänglig.
Ett område måste innehålla minst en BIM-modell med koordinater för att visas i kartvyn. Områden som endast innehåller PDF-filer eller bilder kan inte placeras geografiskt.
Maximalt avstånd mellan objekt är 50 km per område.
Fler alternativ
I MerA0-menyn kan du komma åt
Områdeslogg eller se en
Förhandsvisning av modellen.

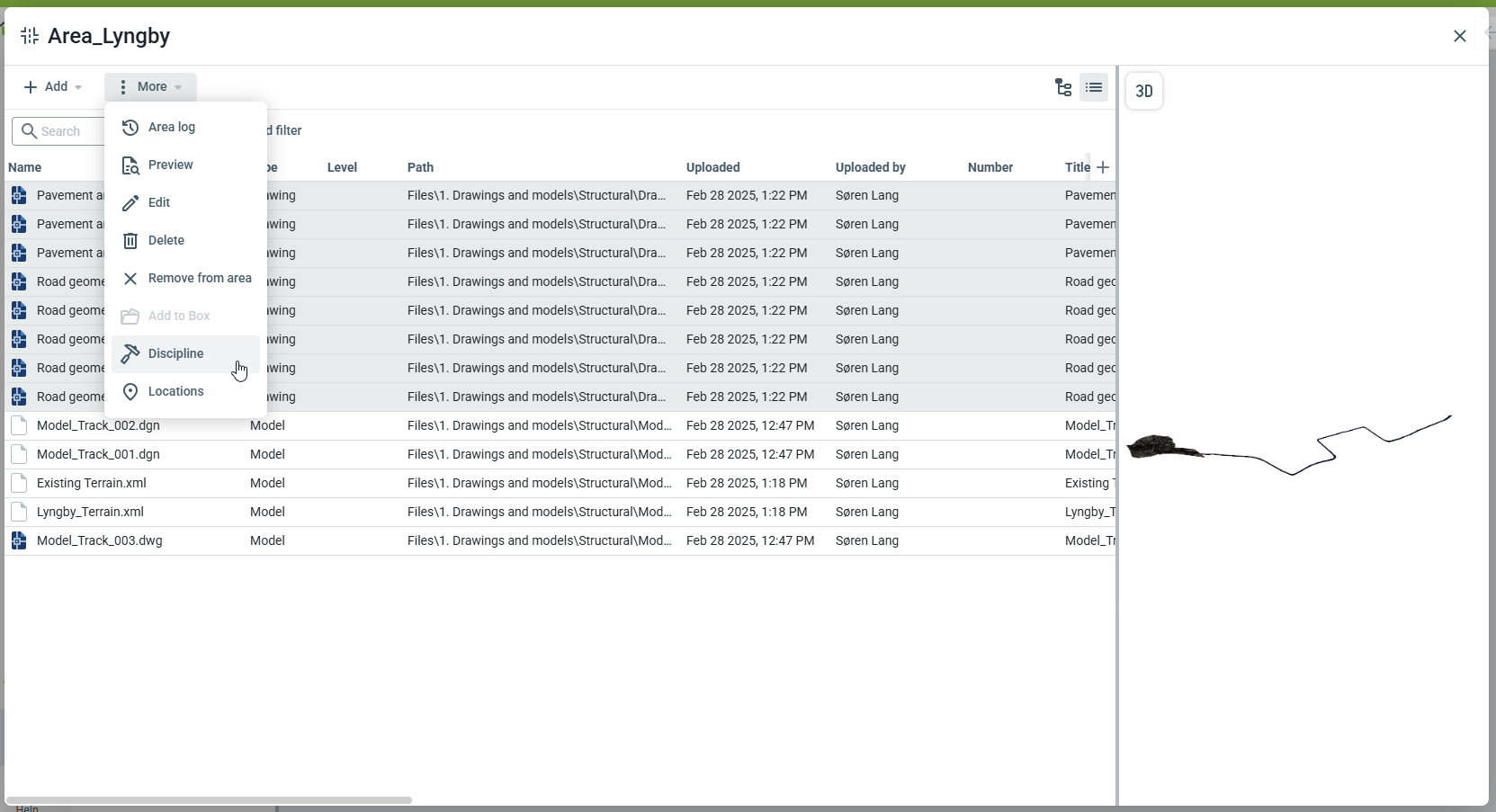

För varje ritning kan du klicka på -ikonen för att få följande alternativ:
-
Redigera: Öppna filen för att redigera metadata, mapp eller ladda upp en ny version
-
Radera: Radera denna fil från Platser och Box.
-
Lägg till i Box: Om denna fil laddades upp från datorn, kan du lägga till denna fil i en mapp i Dalux Box.
-
Ta bort från område: Om denna fil också laddats upp till Box kan du ta bort den från området utan att radera den.
-
Disciplin: Ställ in disciplin/underdisciplin.
-
Platser: Detta låter dig bestämma om ritningen ska vara synlig i
Platser eller inte.
För modellfiler uppladdade som 3D-modeller kan du Ändra till terrängmodell. För modellfiler uppladdade som terrängmodeller kan du
Ändra till 3D-modell.
Standardvyn är mappvyn, men du kan ändra den genom att klicka på ikonen i det övre högra hörnet. Detta visar filerna i en standard listvy där du kan söka och filtrera innehållet. Du kan markera flera filer för att redigera eller ta bort dem samtidigt.
Byggnader
Byggnader används för vertikala eller byggnadsliknande element som är placerade längs eller inom linjära infrastrukturprojekt, såsom stationer eller tekniska byggnader.
Till skillnad från områden är byggnader:
- Innehåller våningsplan
- Begränsas till en maximal längd på 2 km
- Har ritningar mappade till individuella våningsplan
Byggnader placeras enligt koordinaterna i deras BIM-filer och kan inte positioneras manuellt.
I kartvyn syns endast en automatiskt genererad vy uppifrån av modellens fotavtryck. Ritningar som är kopplade till en byggnad visas inte direkt på kartan.
Aktivera byggnader

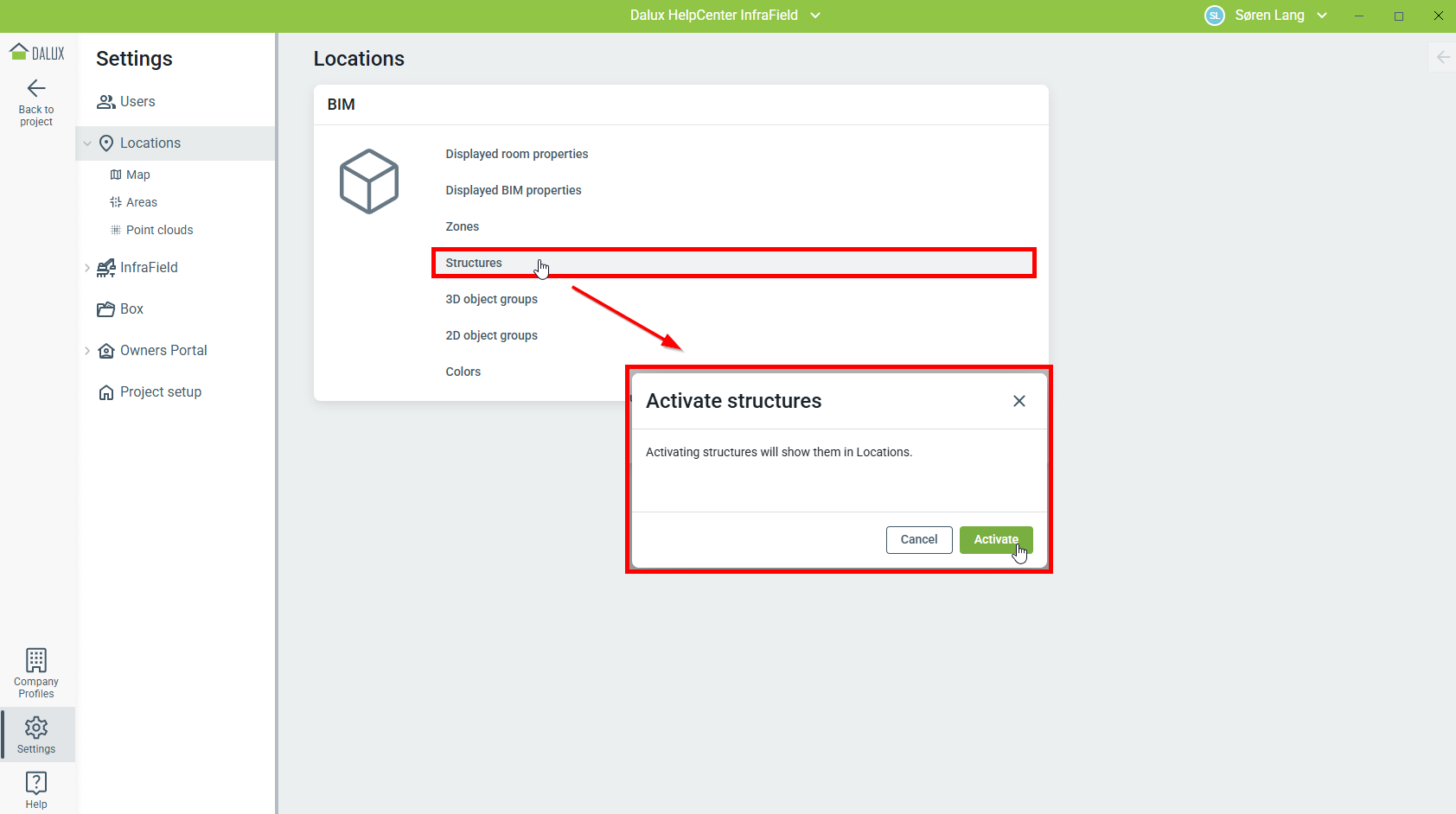

Byggnader måste aktiveras innan användning. För att aktivera byggnader, gå till:
Inställningar
Platser
'Byggnader'
'Aktivera'
Skapa en ny byggnad

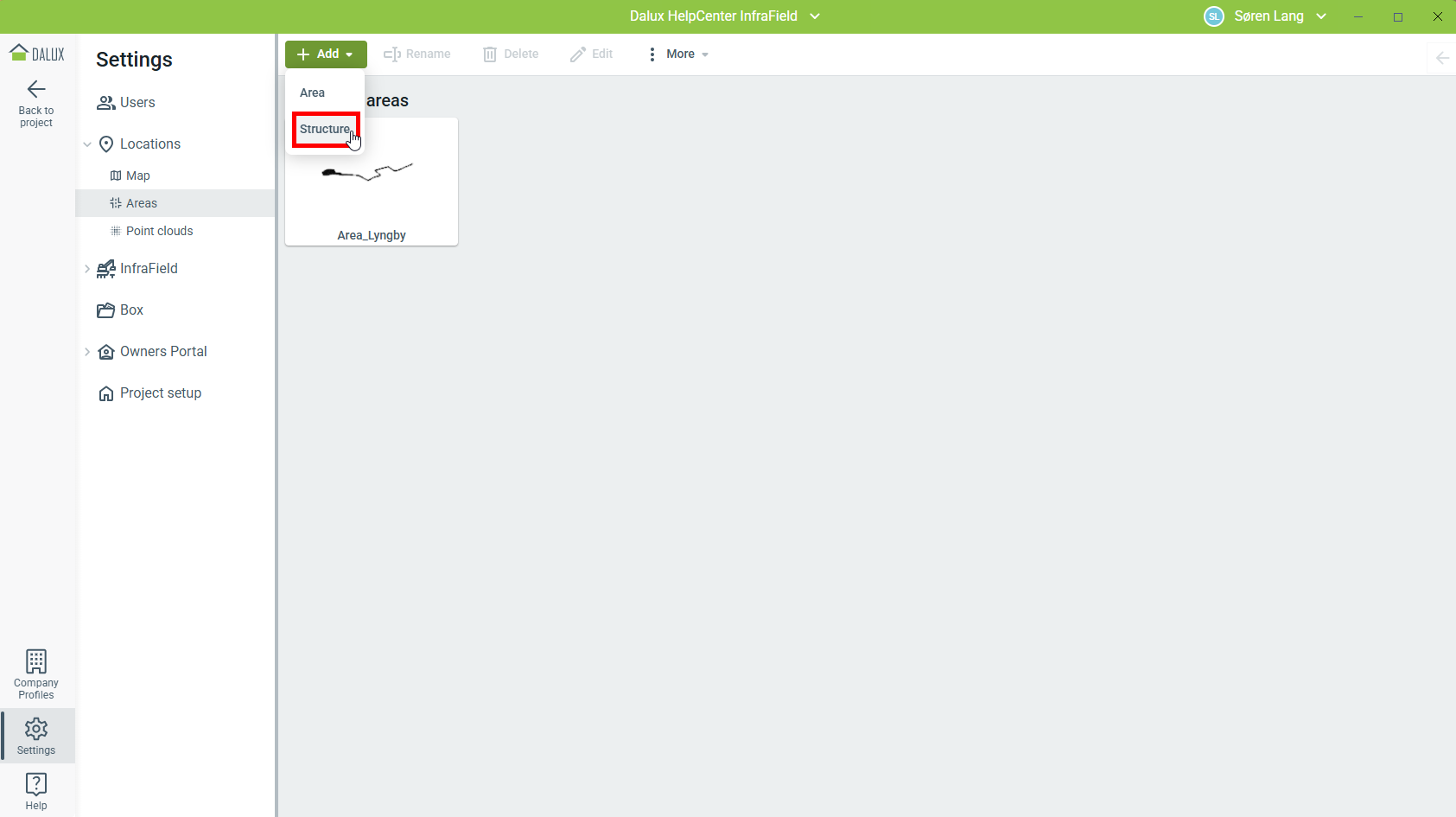

För att skapa en ny byggnad, gå till:
Inställningar
Platser
Områden
Lägg till
'Byggnad'
Modeller och ritningar laddas upp på samma sätt som i byggnader. Eftersom de beter sig likadant kan våningsplan skapas och ritningar kan mappas till specifika våningsplan. Läs mer om detta i den här artikeln: Ladda upp IFC-modellfiler och 2D-ritningar.
Viktiga skillnader
| Område | Struktur |
| Används för linjär infrastruktur | Används för vertikala eller byggnadsliknande element |
| Inga plan | Innehåller våningsplan |
| Max. 50 km mellan objekt | Max. 2 km mellan objekt |
| Segmenteras med centrumlinjer | Organiseras efter våningsplan |
| Ritningar synliga i kartvyn (när de är mappade) | Endast modellens fotavtryck syns i kartvyn |
Läs mer
Om du vill lära dig mer om att navigera i dina områden eller byggnader, läs den här artikeln: Navigera i Platser på dator.
