I den här artikeln förklarar vi hur du ställer in fördefinierade eller användardefinierade koordinatsystem i InfraField.
Koordinatsystem är avgörande i civila projekt eftersom de säkerställer att design-, mät-, bygg- och GIS-data förblir korrekt inriktade genom hela livscykeln.
När koordinatreferenser är inkonsistenta förvärras fel över faser, vilket leder till felplacerade modeller, förskjutna ytor, felaktiga höjder och kostsamma byggfel.
En delad koordinatram säkerställer korrekt positionering i fältet, pålitliga modellöverlagringar mellan CAD/BIM och GIS samt smidig integrering av mätdata, drönarskanningar, LiDAR och designmodeller.
Användarrättigheter
För att ställa in koordinatsystemet måste du ha rollen Projektadministratör eller ingå i en användardefinierad användargrupp med behörighet att visa och redigera områden, byggnader och platser.
Så här ställer du in koordinatsystemet
Koordinatsystemet lokaliserar projektet i den verkliga världen och justerar alla områden och strukturer till kartvyn. När du har ställt in koordinatsystemet tillämpas det på alla områden och byggnader i projektet, och du behöver inte placera dem manuellt på kartan.
VARNING
Se till att välja rätt koordinatsystem från början för att undvika att påverka dina områden och byggnader senare.

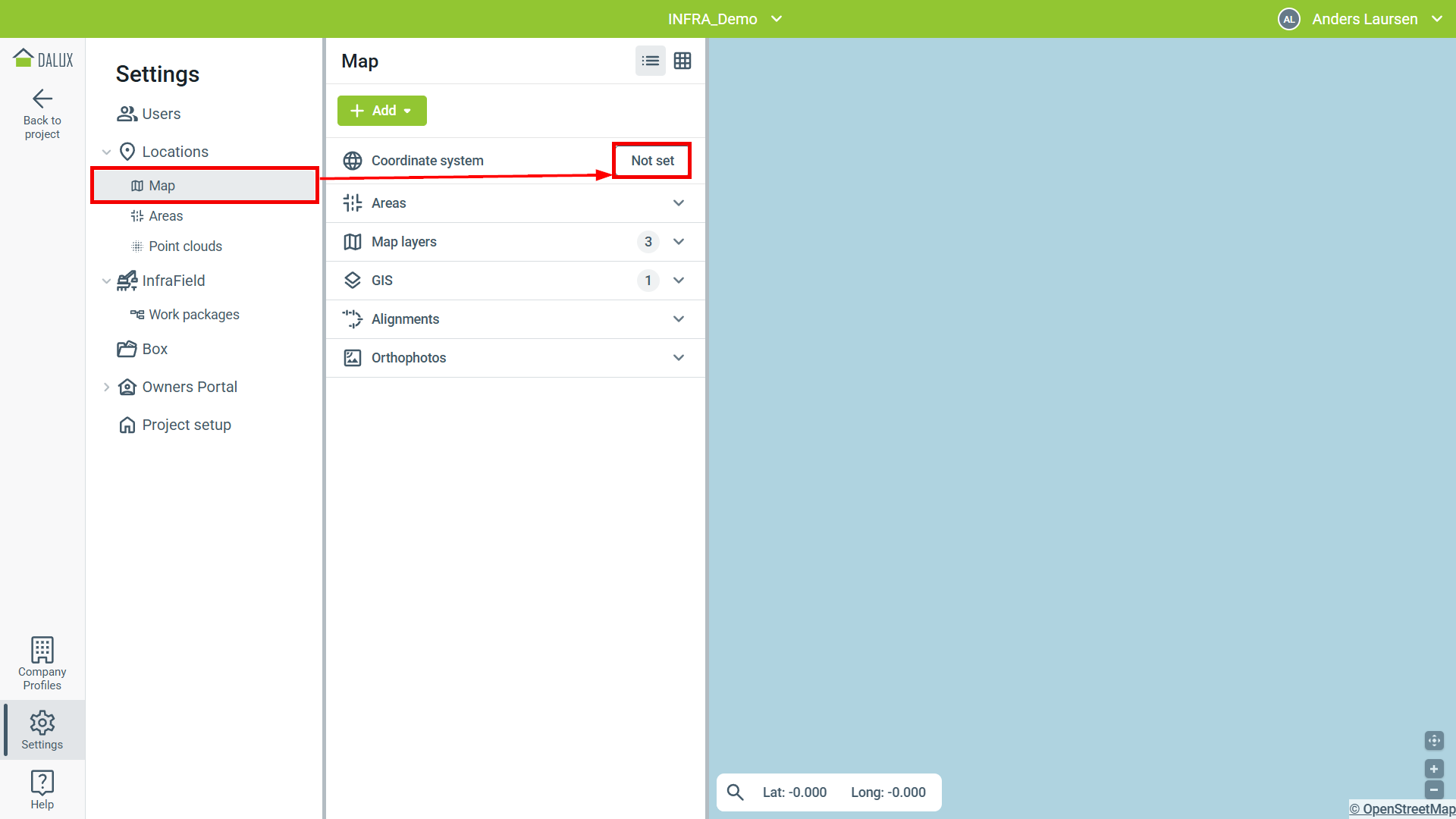

För att placera projektet i rätt koordinatsystem, gå till
Inställningar
Platser
Karta
I Koordinatsystem klicka på 'Inte satt'.

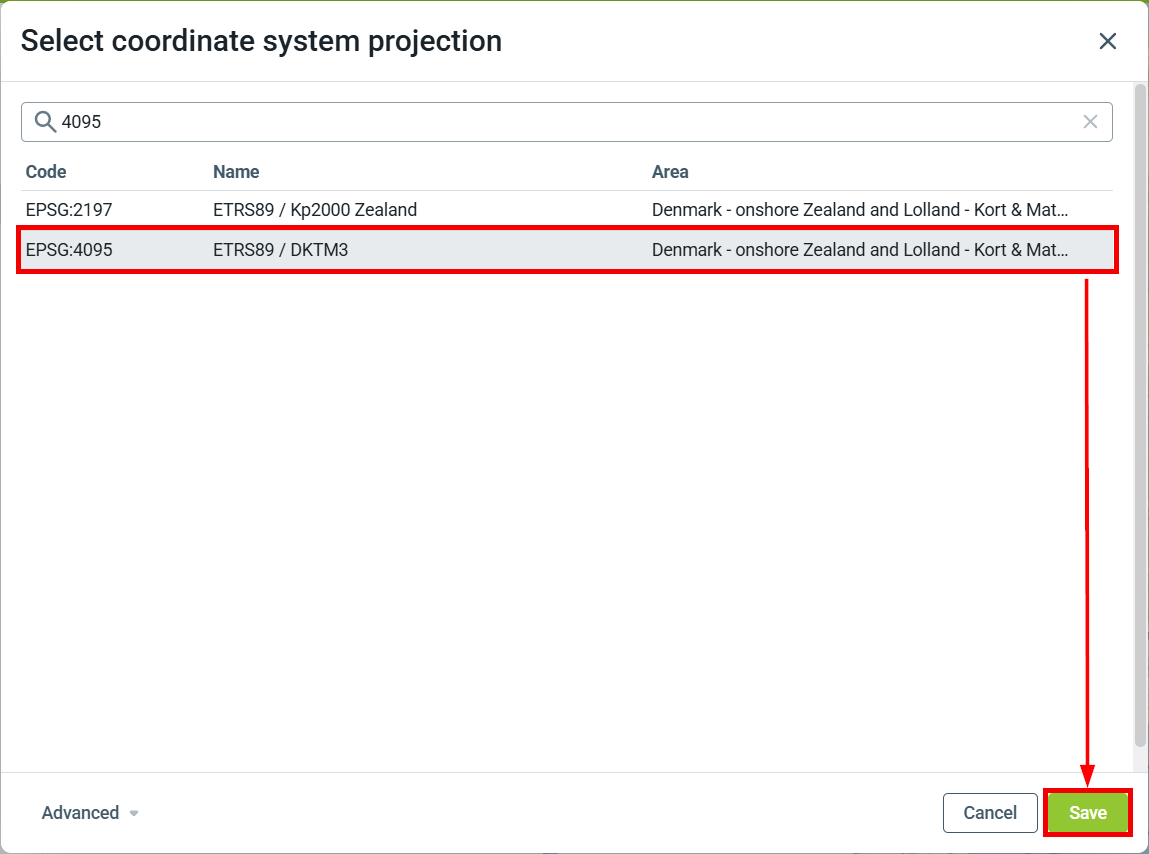

Du kan söka efter rätt koordinatsystem via kod, namn eller område. När du har hittat rätt system väljer du det från listan och klickar på 'OK'.
Om du inte behöver anpassa något är ditt koordinatsystem nu tillämpat på projektet och redo att användas.
Avancerade alternativ

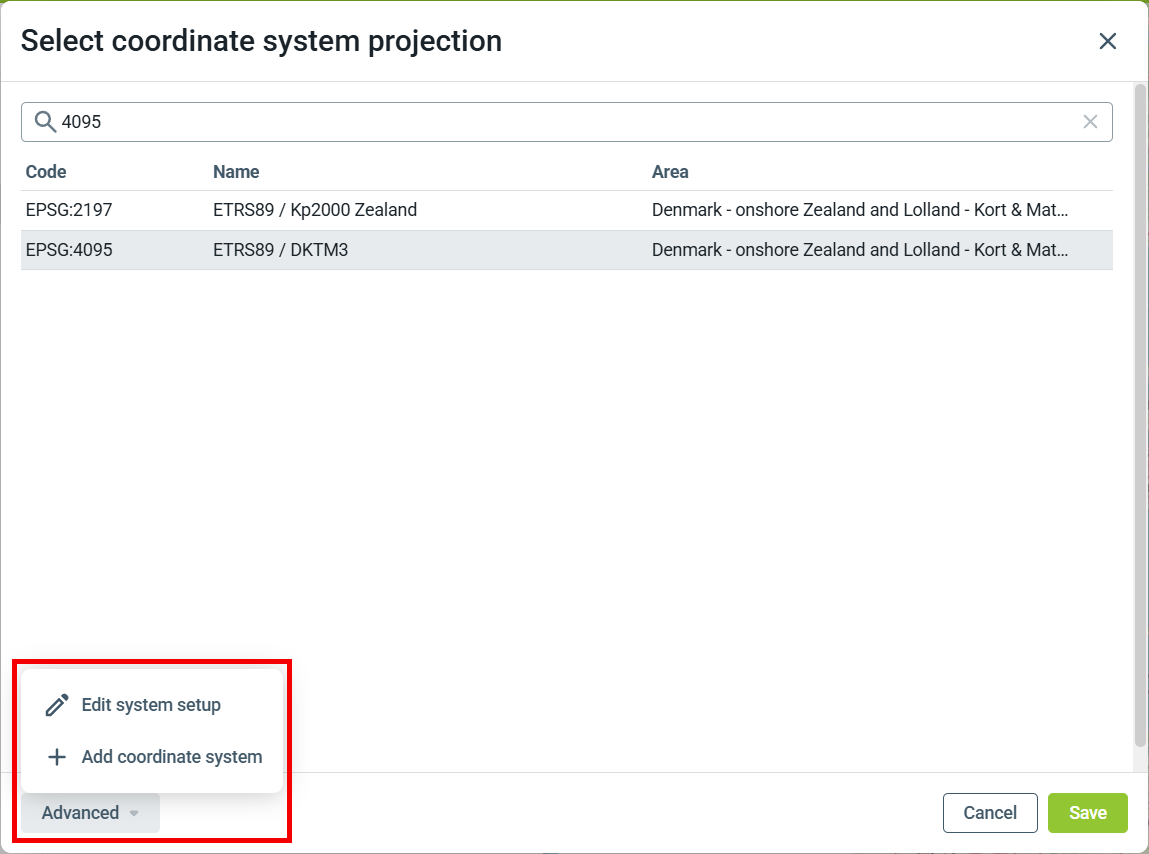

Under menyn 'Avancerad' kan du antingen redigera den nuvarande inställningen för koordinatsystemet eller lägga till ditt eget användardefinierade koordinatsystem.

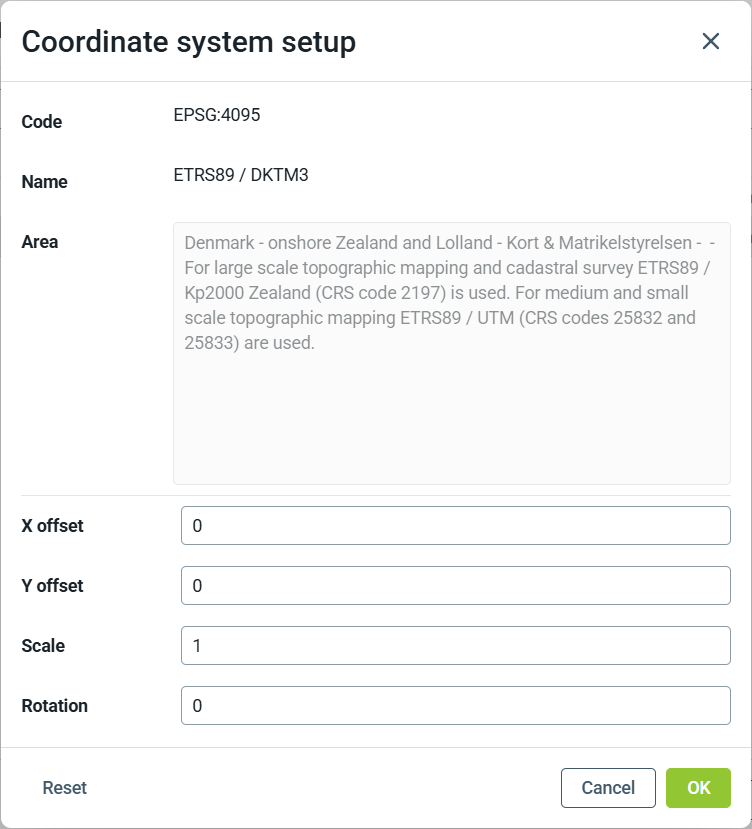

I Redigera systeminställning kan du justera den valda systemprojektionen så att den matchar ditt projekt. Det görs genom att justera X- och Y-förskjutning, skala och rotation.
Tillämpa ändringarna vid behov och klicka på 'OK' för att spara.
Klicka på 'Återställ' för att återgå till standardvärdena för projektionen.
Lägg till ett användardefinierat koordinatsystem
Om du inte kan hitta det koordinatsystem du använder, eller om du vill lägga till ditt eget användardefinierade koordinatsystem, kan du lägga till det i listan.
Detta görs i menyn 'Avancerad' genom att klicka på Lägg till koordinatsystem.

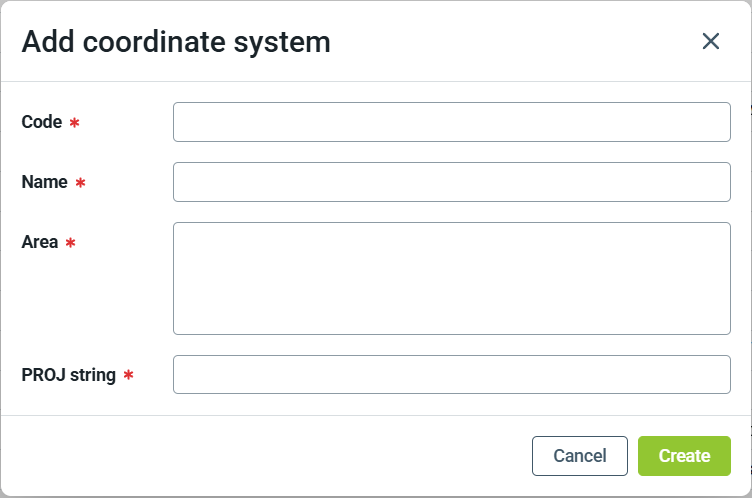

Ange den nödvändiga informationen: kod, namn och område — de visas i listvyn.
Fältet 'PROJ string' ska innehålla värdena för ditt användardefinierade koordinatsystem.
Observera att 'kod' inte kan redigeras senare, så se till att ange rätt värde. Om du behöver ändra koden måste du ta bort koordinatsystemet och börja om.
När det är tillagt kan koordinatsystemet väljas precis som något av standardalternativen.
Redigera ett användardefinierat koordinatsystem

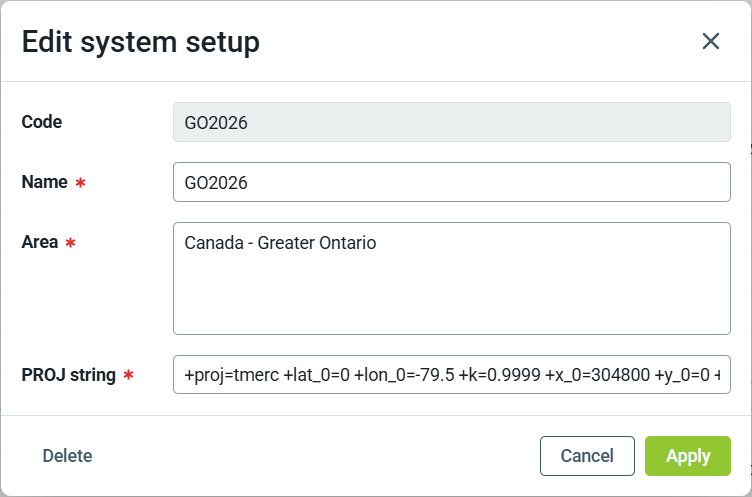

När ett användardefinierat koordinatsystem är valt kan Redigera systeminställning användas för att ändra namn, område och PROJ string.
För att ta bort ett användardefinierat koordinatsystem, klicka på 'Ta bort' i det nedre vänstra hörnet. Du kommer att bli ombedd att bekräfta åtgärden innan den tas bort.
Raderade system kan inte återställas, men du kan skapa ett nytt med samma information om det behövs.
Borttagningen träder i kraft omedelbart för alla användare, så se till att planera därefter om projektet är aktivt.
Läs mer
Om du vill veta mer om hur du ställer in GIS-data, läs den här artikeln: Hur du ställer in GIS och LandXML.
