Hur du importerar din BIM-modell och ritningar i FM

I den här artikeln guidar vi dig genom processen för att importera BIM-data från en Revit-uppladdning.

Dalux FM låter administratörer styra vilken data som importeras, vilket säkerställer kontinuitet och noggrannhet.

Importera avser de åtgärder som utförs i Dalux FM efter en lyckad uppladdning och används för att uppdatera Platser-data.
Uppladdad data påverkar inte Platser förrän den har importerats.

Ladda upp avser de åtgärder som utförs i Dalux-pluginet för att skicka data till Dalux FM.

Läs den här artikeln för att lära dig hur du gör det: Hur du laddar upp Revit-modeller till Dalux FM

BIM-data måste laddas upp från Revit-pluginet innan det kan importeras.

Video

Denna video visar hela processen, från uppladdning till import.

Ritningar och BIM

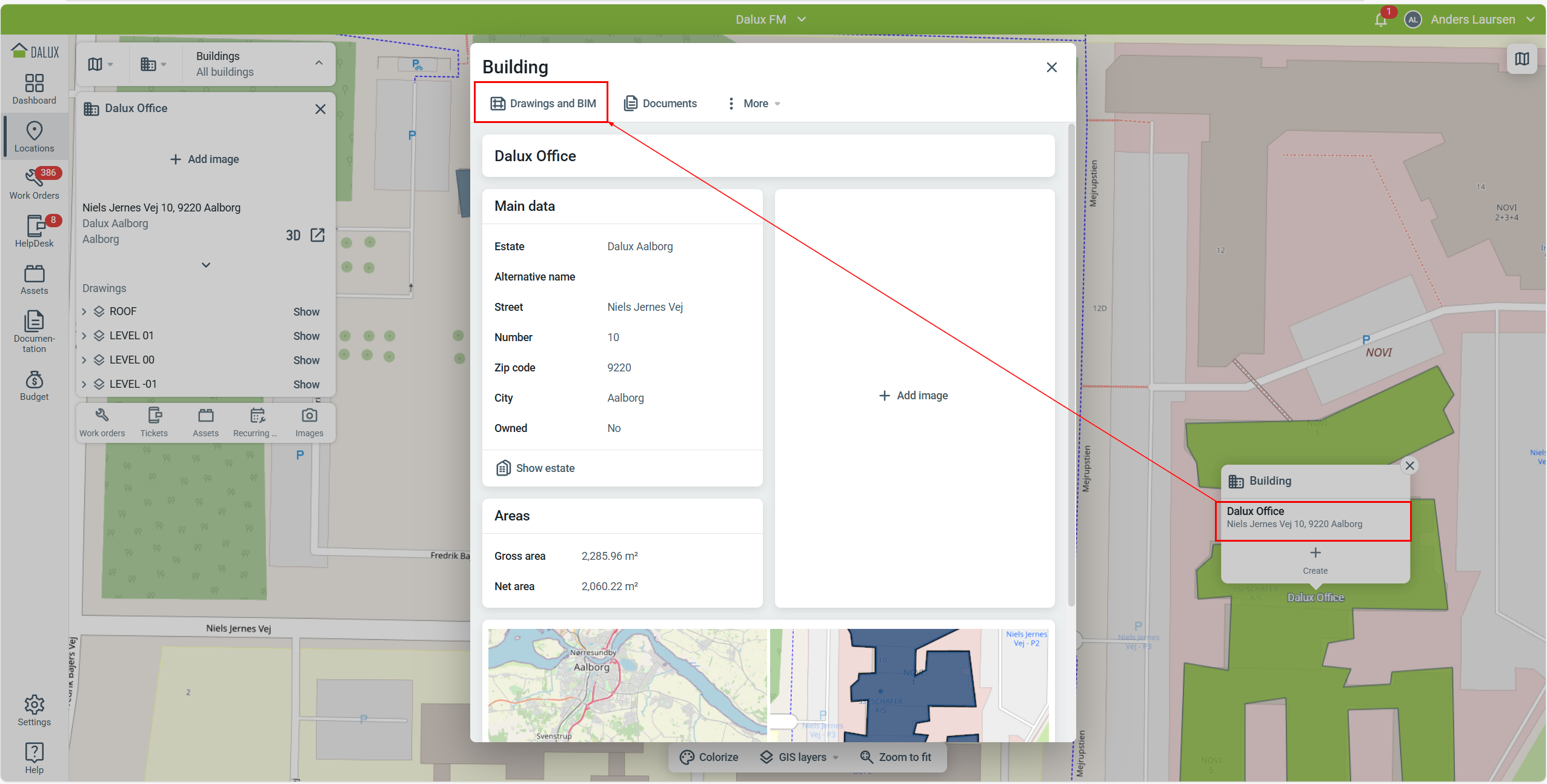

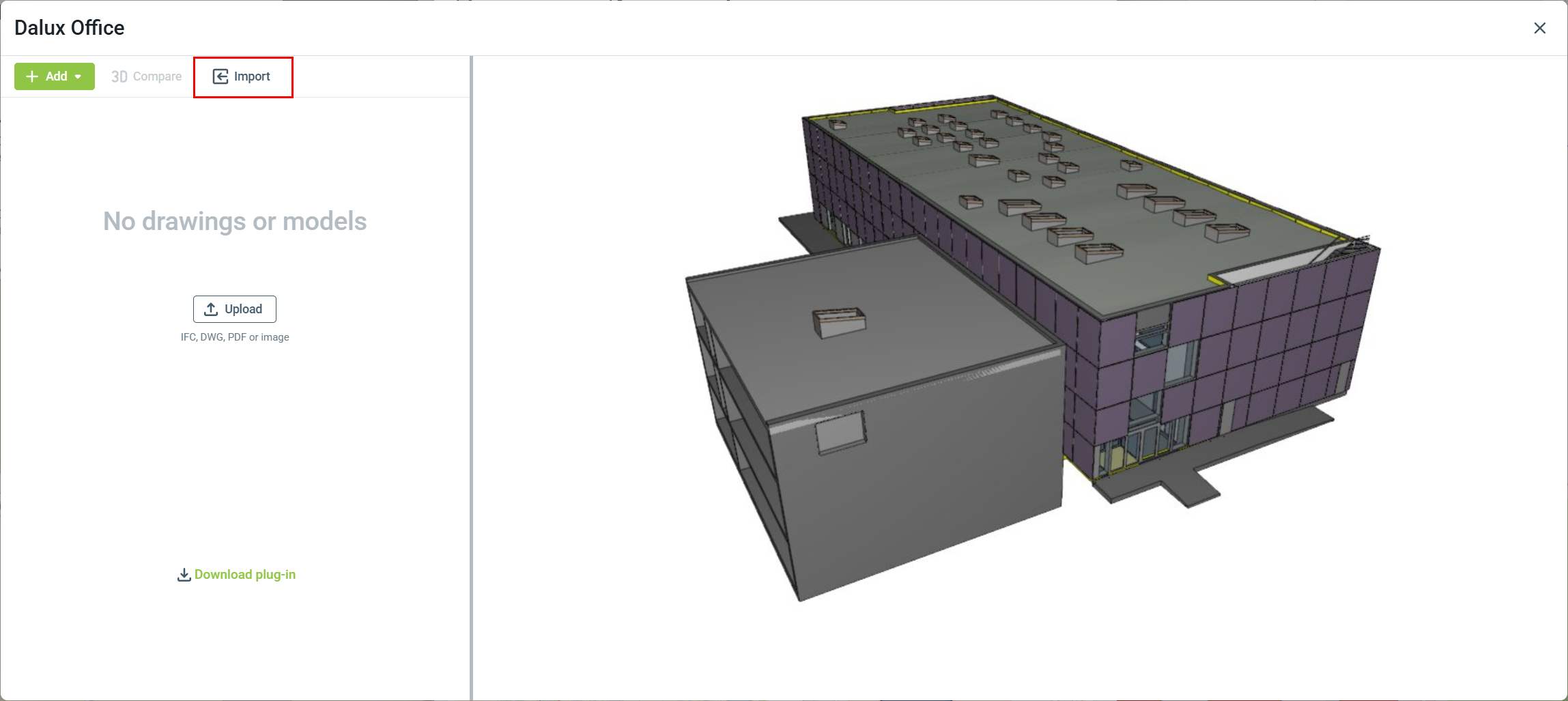

Öppna din byggnad under Platser och klicka på Ritningar och BIM.

Fönstret Ritningar och BIM listar de aktuella planen, ritningarna och BIM-modellerna som lagts till i denna byggnad.

Om ny information laddas upp via pluginet kommer Importera-knappen att visas i fetstil, och datan måste importeras för att vara synlig för användaren.

Observera att planen och ritningarna till vänster visar den aktuella informationen som är tillgänglig för användare under Platser och Dokumentation, medan modellförhandsvisningen till höger visar den nyuppladdade modellen redo för import.

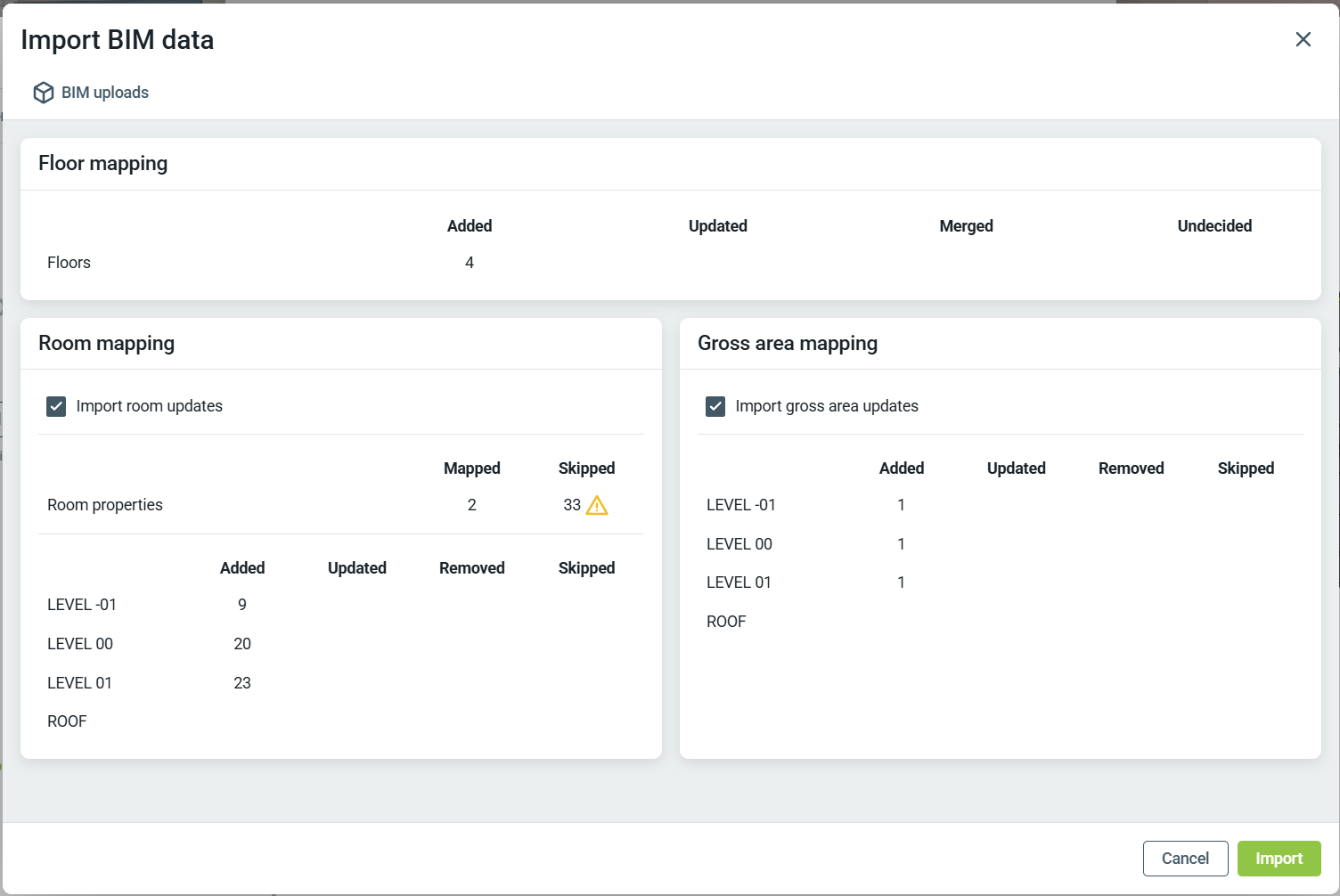

Importera BIM-data

Detta fönster visar den information som framgångsrikt har laddats upp via Revit-pluginet. Härifrån kan du välja vilken data som ska skapas, utelämnas eller slås ihop.

Observera att när du klickar på Importera kommer datan att skrivas över och kan inte återställas till den tidigare datamängden.

Varje område förklaras i detalj nedan.

BIM-uppladdningar

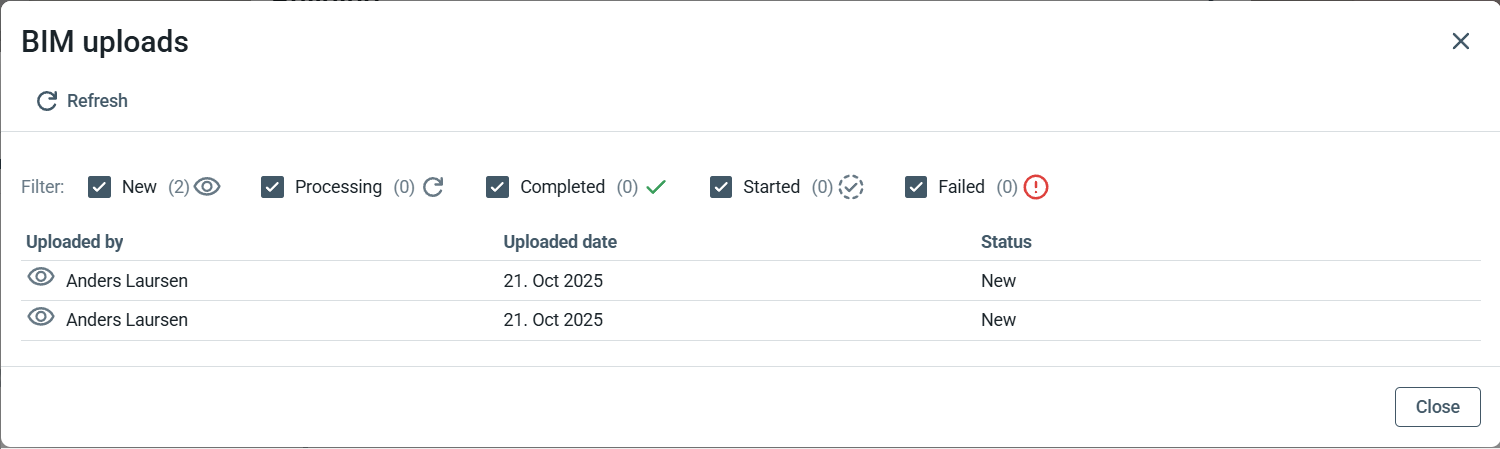

Detta fönster visar uppladdningarna från Revit och de användare som initierade dem. Du kan bara starta importprocessen när alla uppladdningar har bearbetats. Informationen här är skrivskyddad — du kan inte redigera något, men du kan filtrera och sortera listvyn.

Planmappning

Alla uppladdningar måste ha bearbetats innan du kan börja mappa planen.
Klicka på Plan för att börja processen.

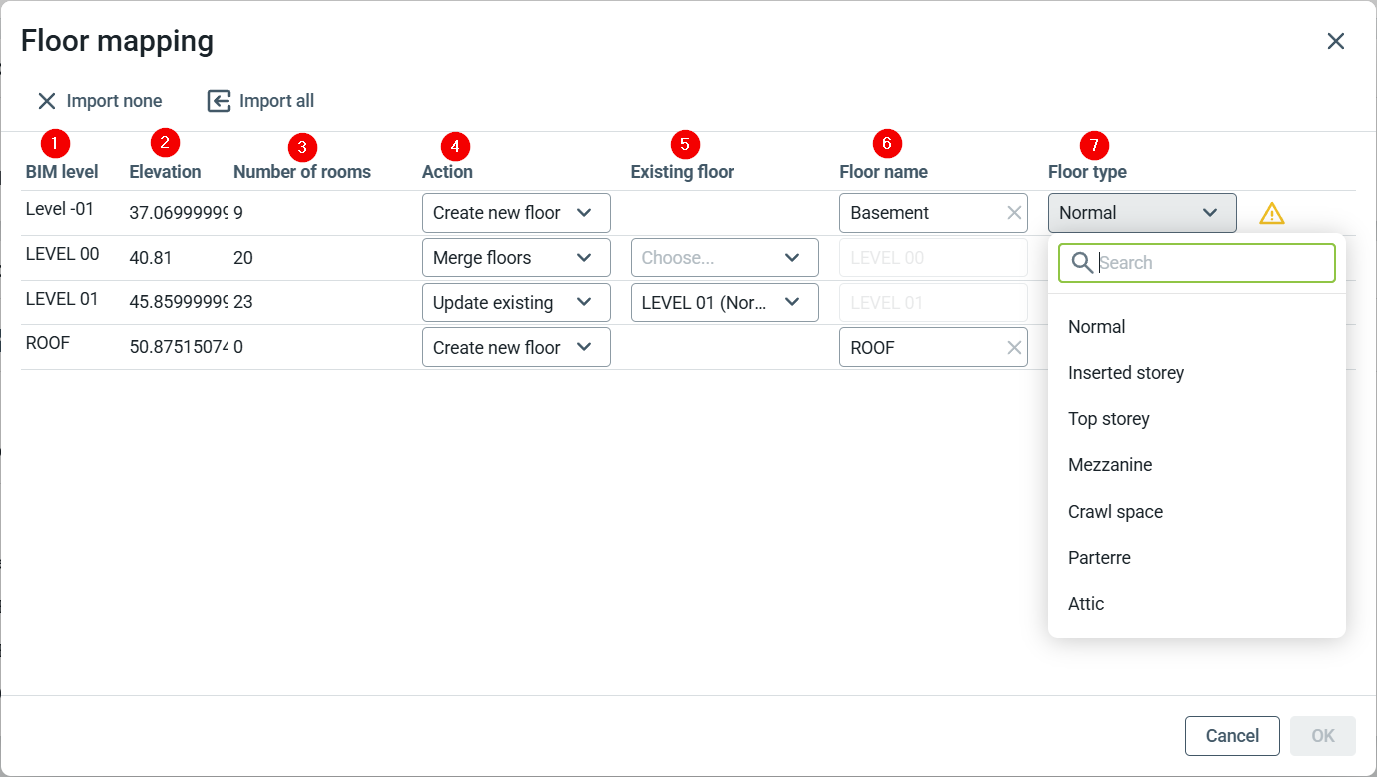

De uppladdade planen från Revit-modellen listas, och varje plan måste tilldelas en åtgärd innan du kan fortsätta.

BIM-nivå (1)
Namn på nivån, antingen från modellen eller skapad i Dalux FM.

Höjd (2)
Höjden för nivån som laddats upp från Revit-modellen (kan endast ändras i modellen).

Antal rum (3)
Antal rum kopplade till nivån (kan endast ändras i modellen).

Åtgärd (4):

• Skapa nytt plan: Detta skapar ett nytt plan, och alla mappade ritningar kommer att visas i Platser efter import.
• Sammanfoga plan: Slå ihop det uppladdade planet med ett annat plan som du väljer under Befintligt plan. Se till att läsa informationen/ikonerna till höger.
• Uppdatera befintligt: Välj det aktuella planet som ska uppdateras, detta kommer att skapa ett nytt plan med samma namn. Se till att läsa informationen/ikonerna till höger.
• Obestämt: Du måste manuellt tilldela en åtgärd till detta plan för att fortsätta.

Befintligt plan (5)

Om du väljer Sammanfoga plan eller Uppdatera befintligt måste du välja ett annat plan där informationen kommer att sammanfogas/uppdateras.

Namn på plan (6)
Namnet på planet i Platser som ses av användare.

Plantyp (7)
Välj den plantyp som detta plan tillhör. Detta tillåter flera plan att ha samma namn.

Rumsmappning

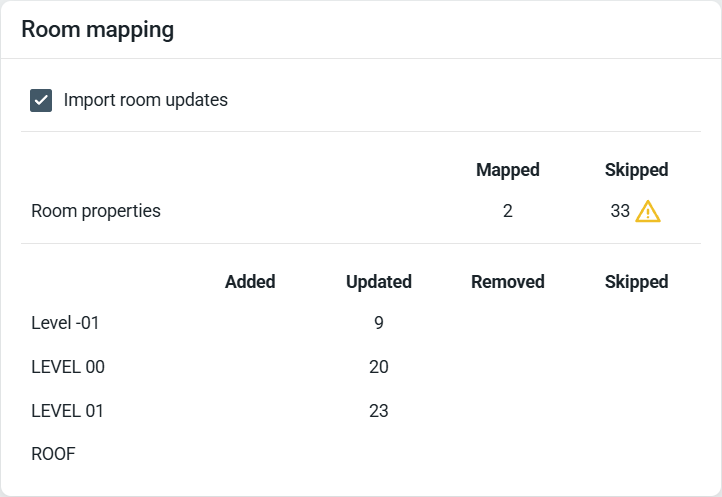

Under Rumsmappning väljer du vilken Revit-parameter som ska mappas till Dalux-egenskapen och hur rummen ska importeras.

Rumsegenskaper:

Klicka på 'Rumsegenskaper' för att börja mappa egenskaperna.

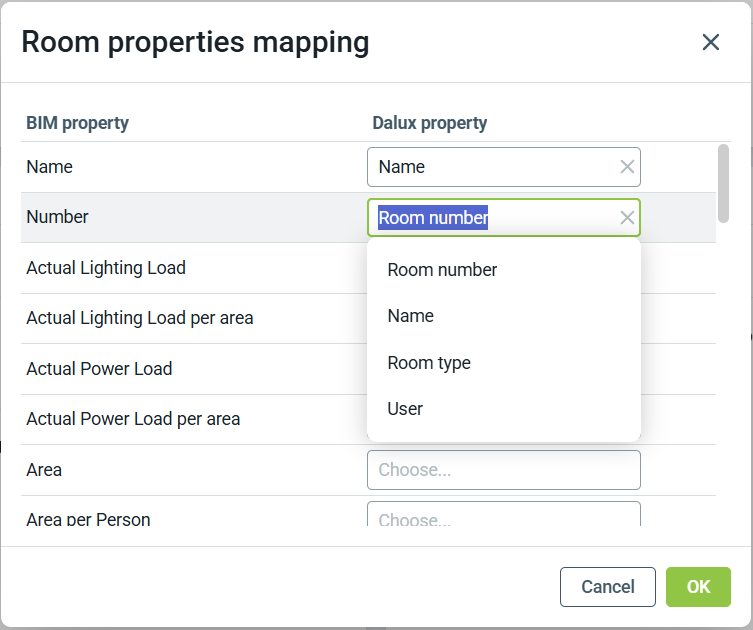

Detta är en lista över alla Revit-rumsegenskaper och hur de ska mappas i Dalux FM.

Du kan bara ställa in en mappning per Dalux-egenskap. Om du behöver slå ihop två egenskaper måste det göras i Revit-modellen.

Rumsmappning:

Klicka på varje plan som valts för import och välj hur du ska hantera de uppladdade rummen.

Om ett BIM-rumsnamn matchar ett befintligt rumsnamn kommer det automatiskt att länkas och markeras för uppdatering.

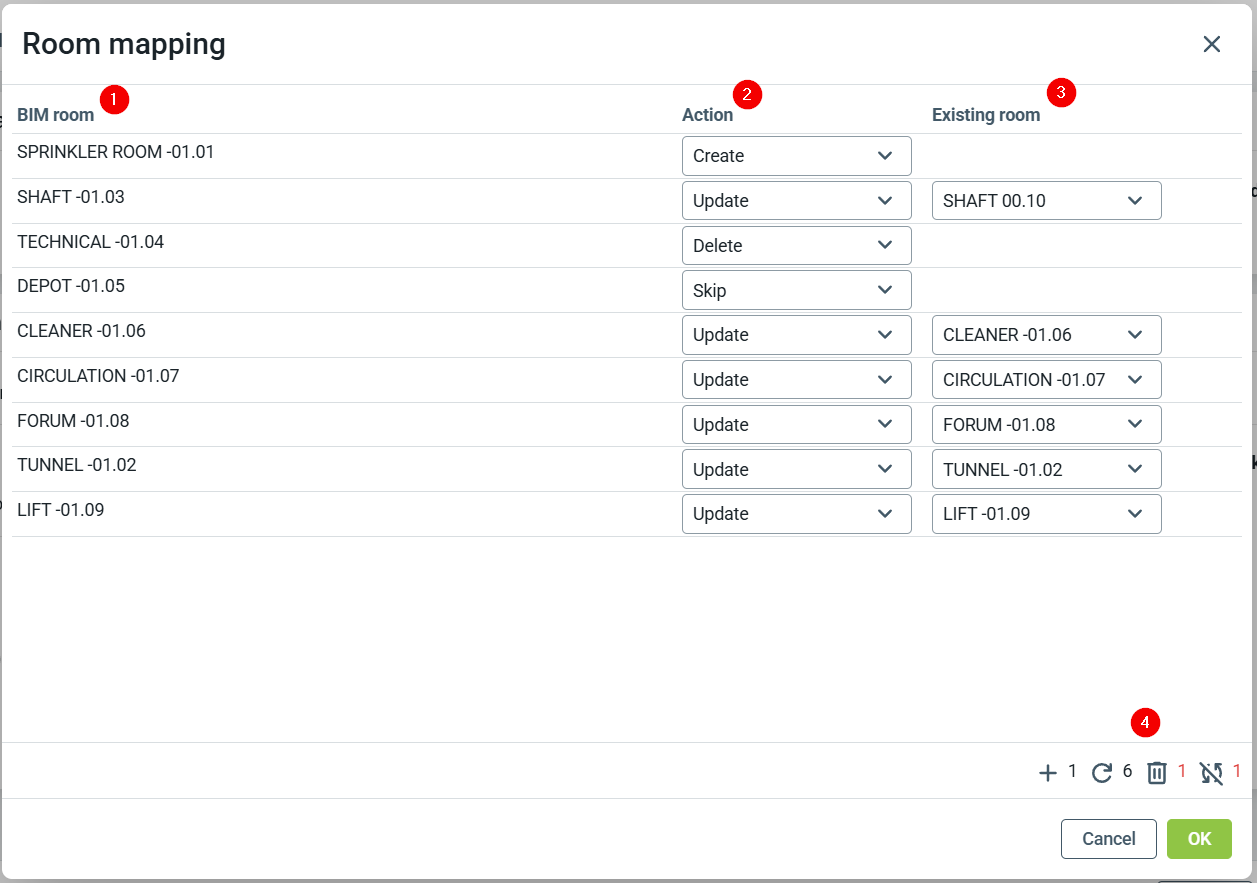

BIM-rum (1)

Detta är rummet från den nya uppladdningen (kan endast ändras i modellen).

Åtgärd (2):

• Skapa: Skapar ett nytt rum på planet med de mappade egenskaperna som är inställda under Rumsegenskaper (se ovan).
• Utelämna: Rummet kommer inte att importeras.
• Uppdatera: Uppdaterar det befintliga rummet som redan skapats i Dalux FM, och aktuell information kommer att skrivas över.
• Radera: Rummet kommer att raderas och kommer inte längre att vara tillgängligt för användare. Denna åtgärd kan inte ångras, så radera endast rum om du är helt säker.

Befintligt rum (3)

När du väljer Uppdatera under Åtgärd kan du välja vilket rum som ska uppdateras. Listan innehåller ALLA rum i byggnaden, inte bara från denna nivå.

Översikt (4)

Hovra över ikonerna i det nedre högra hörnet för att se förklaringar och en översikt av din aktuella markering. Samma information visas också till höger om varje nivå.

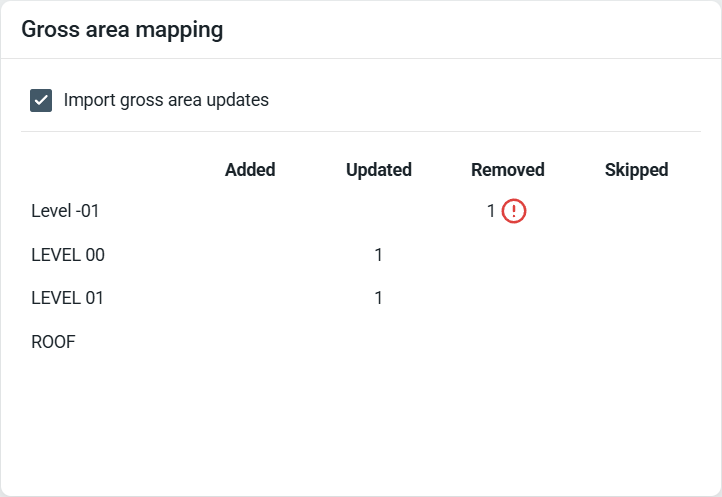

Bruttoområdesmappning

Välj om du vill importera bruttoområdet genom att markera eller avmarkera kryssrutan:

Klicka på varje nivå för att välja hur du ska hantera datan.

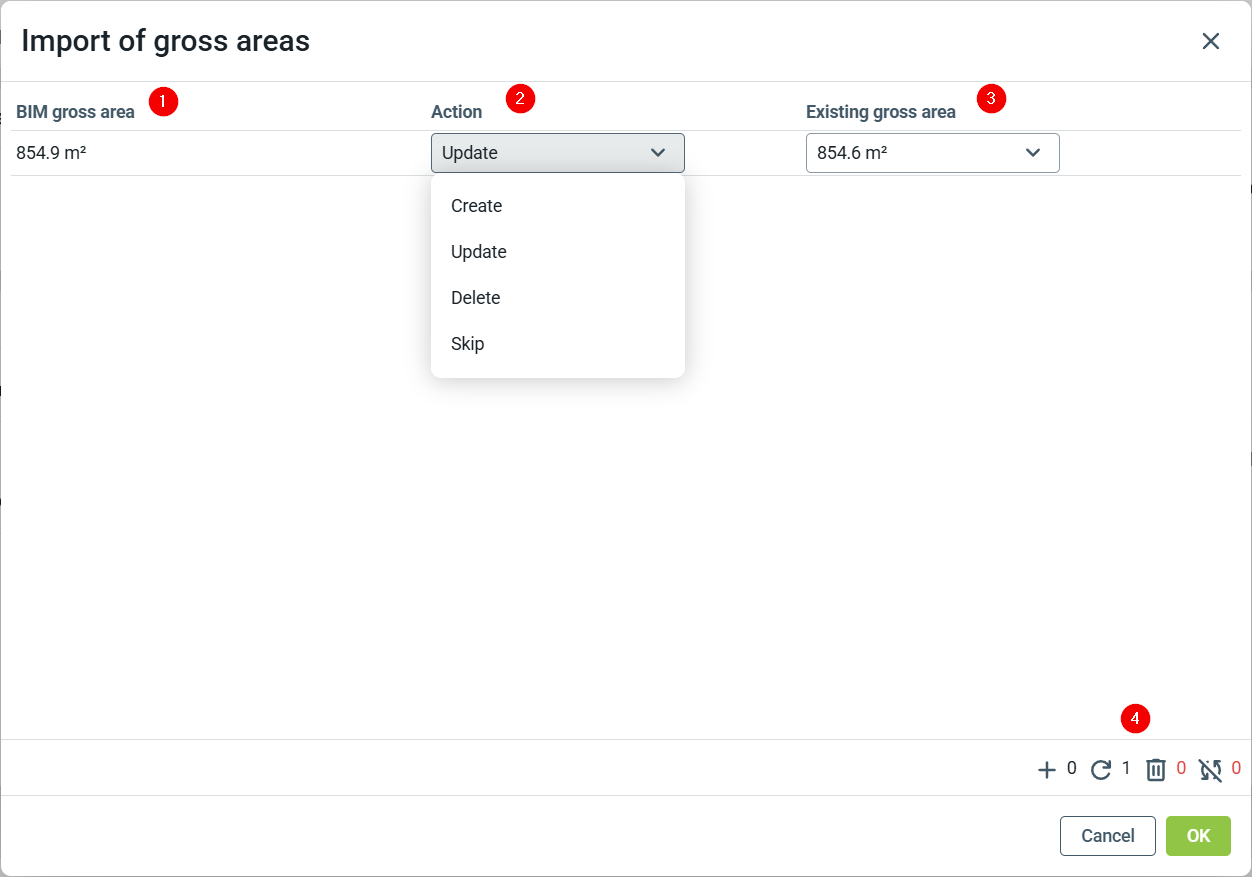

BIM-bruttoområde (1)

Denna data laddades upp från Revit-modellen (kan endast ändras i modellen).

Åtgärd (2):

• Skapa: Lägger till planens bruttoområde till byggnadens total.

• Uppdatera: Uppdaterar det befintliga bruttoområdet med den nya informationen från uppladdningen.

• Radera: Tar bort planens bruttoarea från byggnadens totala bruttoarea.

• Utelämna: Ignorerar bruttoområdet; det kommer inte att läggas till i byggnadens total.

Befintligt bruttoområde (3)

När du väljer Uppdatera under Åtgärd kan du välja vilket bruttoområde som ska uppdateras. Som standard är planens bruttoområde valt, och i de flesta fall behöver du inte ändra detta, eftersom du vanligtvis inte skulle uppdatera data för ett annat plan.

Översikt (4)

Hovra över ikonerna i det nedre högra hörnet för att se förklaringar och en översikt av din aktuella markering. Samma information visas också till höger om varje nivå.

Importera

När du är nöjd med din inställning klickar du på Importera för att göra datan tillgänglig för användare.
