Hur man förbereder sig för SiteWalk

Den här artikeln hjälper dig att komma igång med SiteWalk i ditt projekt. Du kan använda SiteWalk för projekt som använder BIM-modeller, samt för enbart 2D-projekt om du arbetar uteslutande med ritningar.

Vi går igenom den utrustning som krävs och de bästa rutinerna för att få bästa resultat från dina SiteWalks. Du kan använda SiteWalk för:

• Snabb och enkel visuell dokumentation av framsteg eller faktiskt utförande
• 360° bildregistrering, integrerad med Dalux Field-funktioner
• Jämför olika tidpunkter eller med BIM-modellen

Nödvändig utrustning

Innan du kan börja med SiteWalk behöver du rätt utrustning. SiteWalk kan endast användas med en stödd kamera, som anges nedan.

Stödda kameror:

• Insta360 X5 - Rekommenderas av Dalux, kräver ett SD-kort, t.ex. ett MicroSD V30
• Insta360 X4* - Kräver ett SD-kort, t.ex. ett MicroSD V30
• Ricoh Theta Z1

*Observera att Insta 360 X4 Air inte stöds.

Vi rekommenderar att följande utrustning används:

• Rekommenderad kamera: Insta360 X5
• Ta med en powerbank för att säkerställa tillräcklig batteritid under Capture
• Undvik att använda ett linskydd, eftersom det kan påverka bildkvaliteten

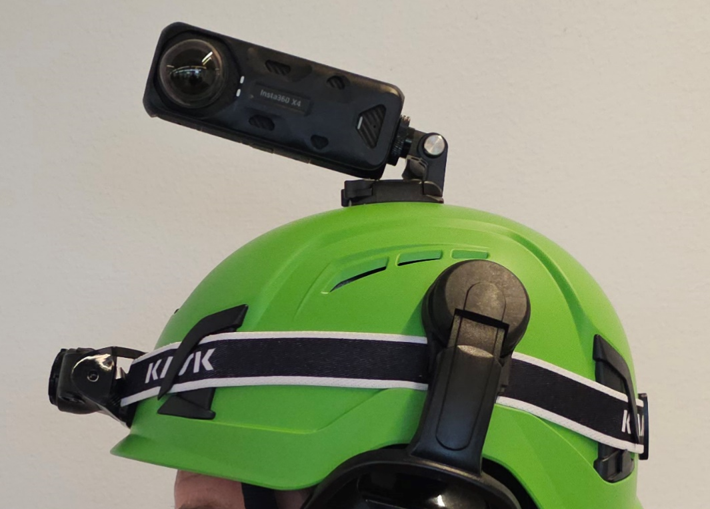

• Montera kameran med en liten lutning för att minska höjden
• Ta med extra belysning när du arbetar i miljöer med svagt ljus

För mer information, se hela utrustningsguiden: Rekommenderad utrustning för SiteWalk

Modell- och ritningskvalitet

Du kan använda SiteWalk för både BIM-projekt och enbart 2D-projekt. Rutten som placeras på dina ritningar beror på typen och kvaliteten på dina data.

Här är några tips för bästa resultat i enbart 2D-projekt:

• Använd en högkvalitativ arkitektonisk planritning av ett enda plan.
• Idealiskt visar din ritning tydligt objekt som väggar, fönster, dörrar och andra element.
• Ritningen bör innehålla sin skalainformation i Dalux.
• Se till att du bara har ett plan per ritning och inga överlappande versioner vid renoveringsprojekt.

Använd INTE:

• MEP-ritningarna
• Infällda takplan
• Ortofoton
• Ritningar med flera våningsplan
• Ritningar med många anteckningar och överlägg.

Bra exempel för SiteWalk

Om du har 3D-modeller i ditt projekt, följ dessa riktlinjer:

• Använd en arkitektonisk modell av byggnaden som inkluderar objekt som väggar, fönster, dörrar och andra element.
• Se till att dina plan är skapade på rätt höjd och att dina ritningar är korrekt mappade i skala och orientering.
• Undvik flera designversioner i samma byggnad. Du kan länka olika disciplinmodeller till en byggnad, men inte olika versioner av samma design, till exempel före och efter renovering.
• Undvik generella geometriska typer i din BIM-modell, som IFCElementProxy. Typer som dessa kan sänka noggrannheten på resultatet.

Planera din väg och ditt schema

Regelbundna SiteWalks gör det möjligt att följa framstegen i ditt projekt under byggfasen. För enkel jämförelse och noggrann dokumentation är det en bra idé att utföra SiteWalks med fasta intervall på

• Hög aktivitet (MEP-installationer, inredningsfärdigställande, etc.): veckovis
• regelbunden aktivitet (betongarbeten, fasad, etc.): varannan vecka
• låg aktivitet (färdiga/pausade byggzoner): månadsvis

Kortare intervall i områden med hög aktivitet säkerställer korrekt dokumentation och minskar risken att missa viktig information.

Planera dina rutter därefter. Gå ungefär samma rutt varje gång för att enkelt kunna jämföra dina bilder. Följ dessa riktlinjer för att planera dina rutter för bästa resultat:

• Start och mål - Välj lätt identifierbara platser på ritningarna (t.ex. dörröppningar) som är minst 10 meter från varandra. Se till att du väljer rätt punkter på ritningen.
• Stanna på samma plan - Du kan bara spela in en plan per video. Stanna på samma plan och starta en ny inspelning på ett nytt plan.
• Veta vart du ska - Rutten blir enklare om du vet vart du ska. Ta en titt på byggarbetsplatsen först och identifiera de platser du vill besöka. Var konsekvent med dina rutter, eftersom detta gör det enklare att jämföra bilder senare.
• Återbesök platser - Det är alltid en bra idé att gå igenom samma område två gånger. Detta hjälper systemet att känna igen var du har varit och förbättrar SiteWalks rutt.
