Den här artikeln visar hur du använder stämpelfunktionen i Box Pro.
Funktionen stämplar gör det enkelt att lägga till stämplar på dina ritningar när du publicerar dem. Stämpeln innehåller QR-kod med information om den som godkänt ritningen, datum för godkännande och ritningens status. Du kan också göra några sista markeringar som läggs till på den publicerade ritningen.
QR-koden kan skannas och kontrollerar om ritningen är den senaste versionen eller om det finns en ny version tillgänglig i Dalux.
Stämplar kan läggas till på ritningar när en fil manuellt auktoriseras eller om ritningen auktoriseras som en del av ett filflöde.
Hur man använder Stämplar med manuell auktorisering
Användarrättigheter
Användare med behörighet att godkänna ritningar till publicerade filer (t. ex. projektplaneringschefer, via sin användargrupp eller som en del av sin filflödesroll) kan placera stämpeln på en ritning.
Filer som redan har publicerats måste publiceras på nytt för att lägga till eller ändra stämplar och markeringar.
Ritningar kan godkännas manuellt från deras respektive Boxmapp eller från Alla filer.

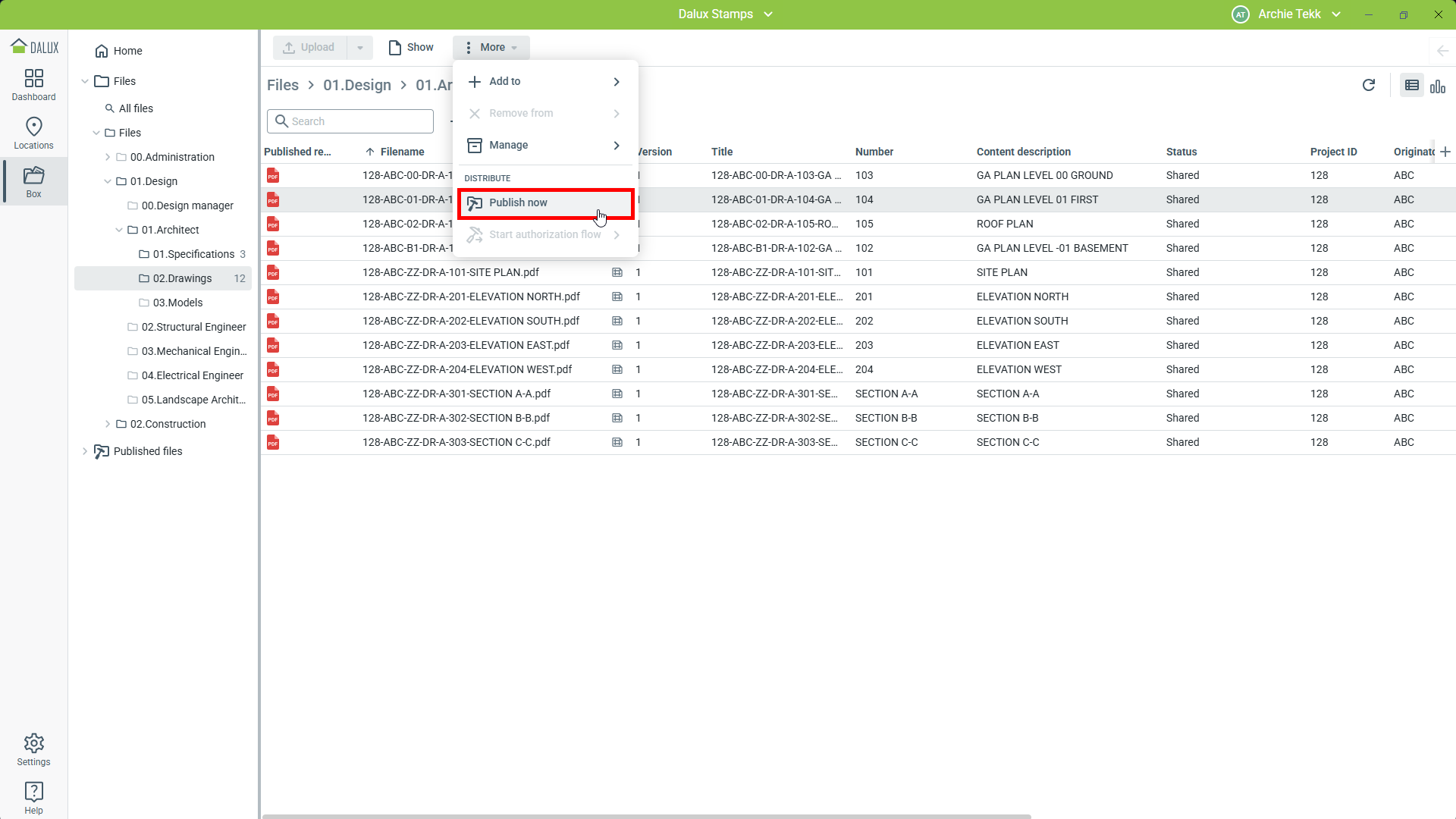

Gå till Box
Filer
Hitta filen/filerna du vill godkänna
Mer
Publicera nu.
Tips och tricks
Vi rekommenderar att arbeta med en enda ritning åt gången för att säkerställa att stämpeln placeras korrekt. När du publicerar flera filer samtidigt kommer standardplaceringen av QR-koden att användas.
Skapa markeringar och placera stämpeln
I det nya fönstret kan du skapa markeringar och justera placeringen och storleken på QR-koden.
Teknisk information
Markeringar och stämplar kommer att permanent bäddas in i ritningen och kan bara tas bort eller ändras när en ny version publiceras.

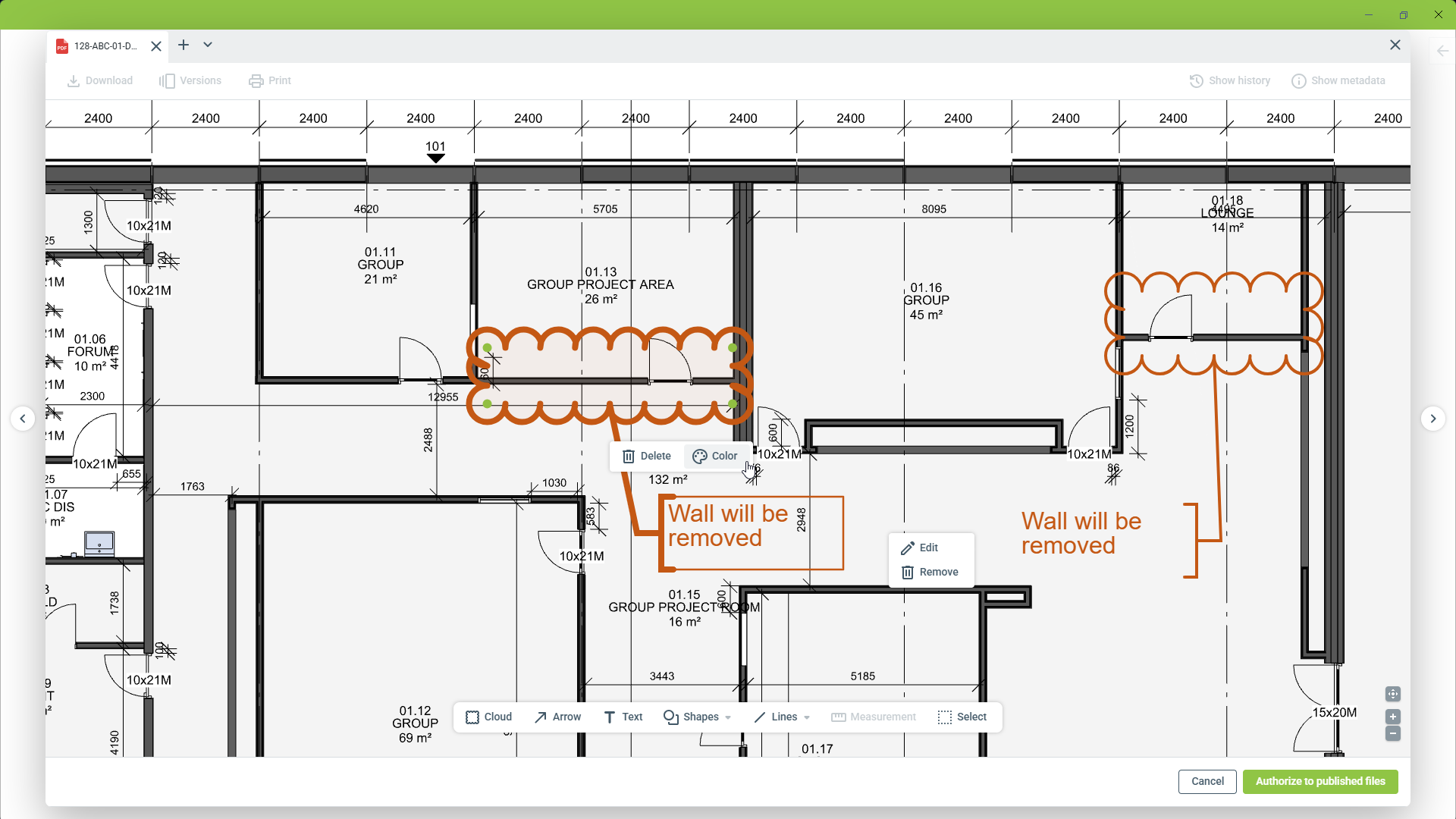

Verktygsfältet längst ner på ritningen erbjuder en mängd olika markeringar som kan läggas till. Du kan ändra färgen på enskilda markeringar genom att markera dem och klicka på Färg.

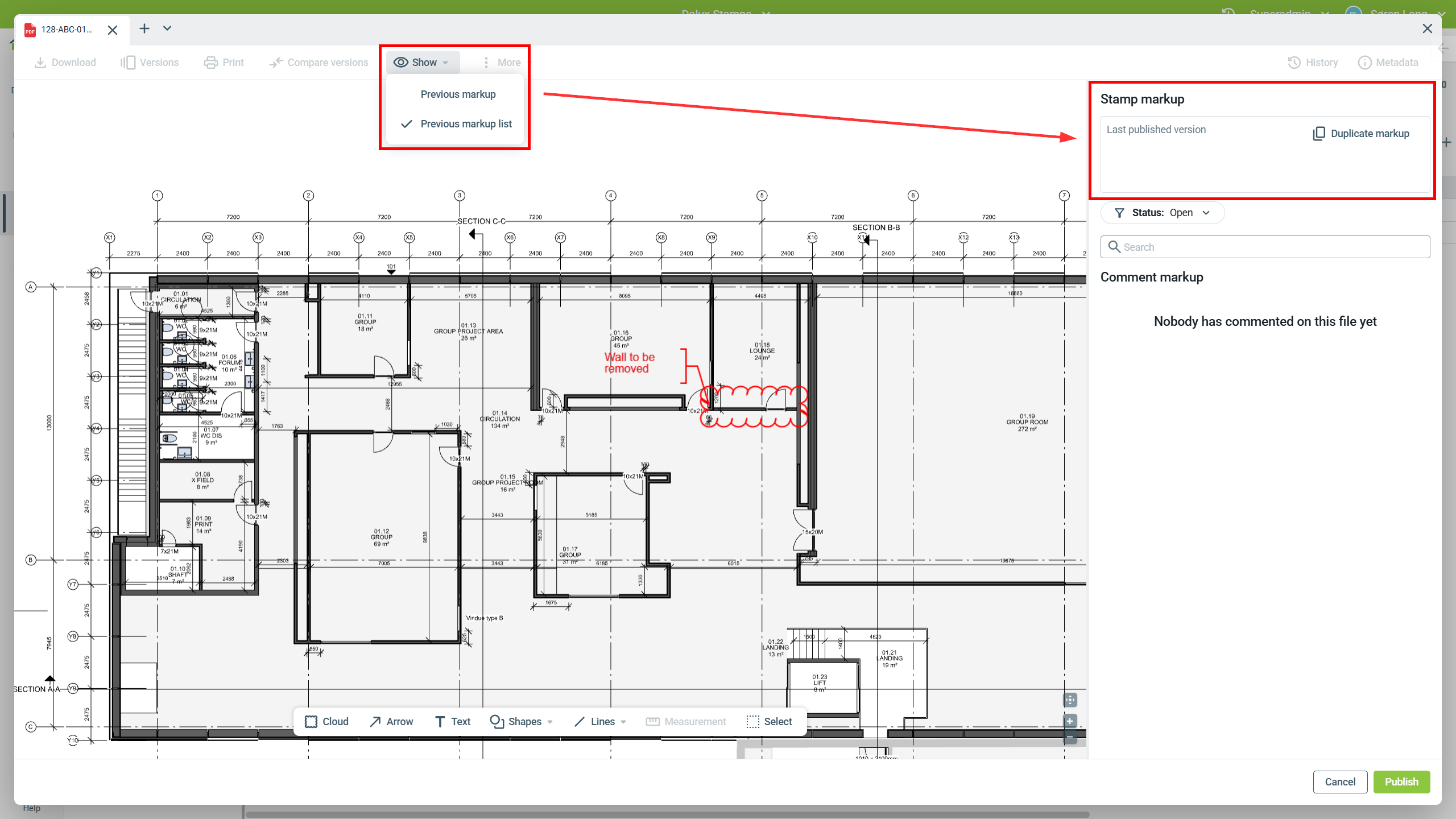

Du har möjlighet att återanvända markeringar från godkännandet av en tidigare filversion av samma fil eller använda en kommentar i den här filen som markering.
För att göra detta, klicka på Visa och öppna tidigare markeringar. Välj en markering på ritningen eller från listan och klicka på
Kopiera markering. Du kan fortfarande redigera markeringarna innan du publicerar ritningen med stämpel och markering.
Obs!
Markeringar från kommentarer kommer inte att läggas till på ritningen, endast markeringar skapade under auktoriseringsprocessen kommer att inkluderas.

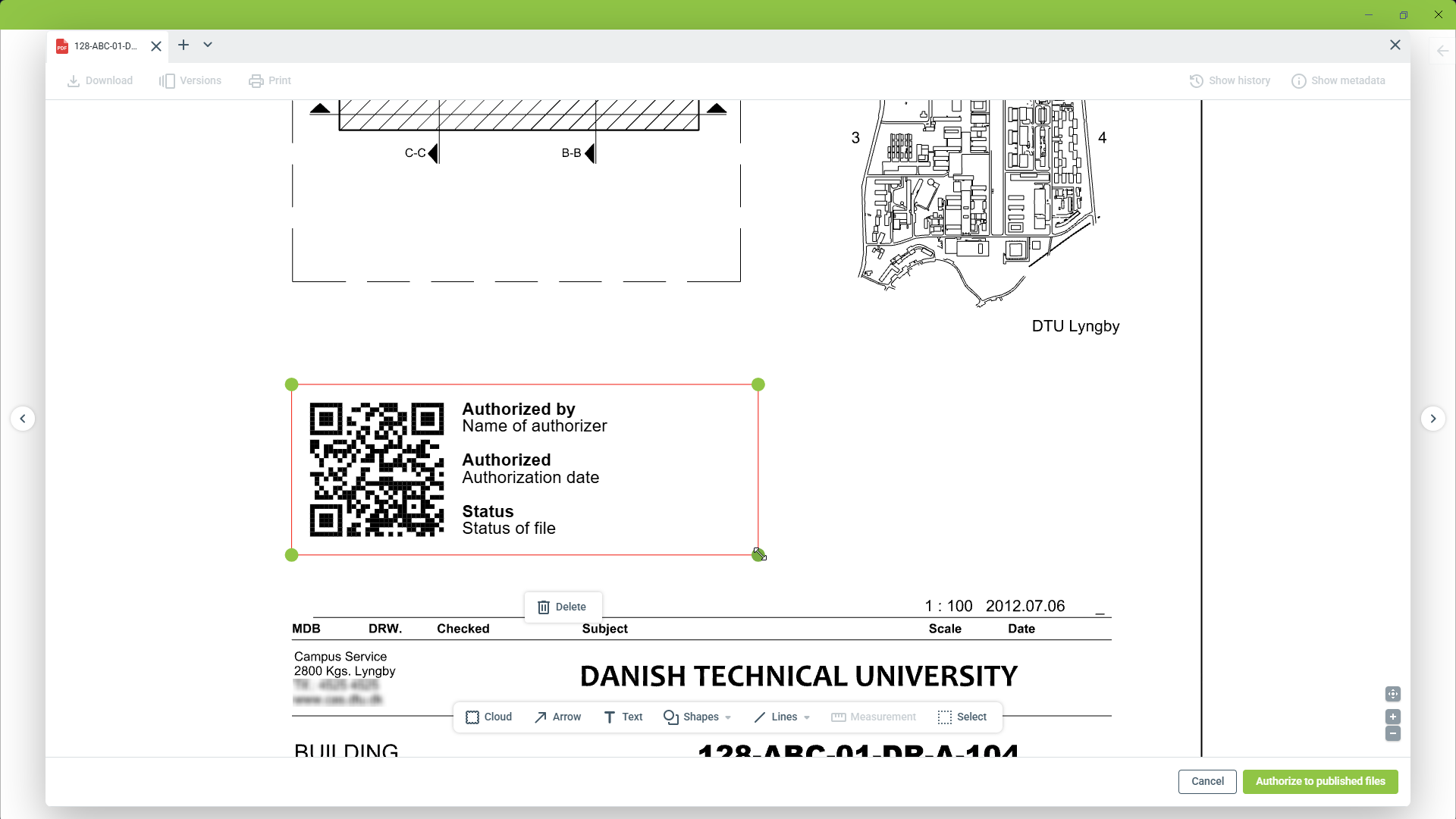

Stämpeln placeras enligt projektkonfigurationen men du kan flytta den och ändra storlek som önskat. Klicka på stämpeln och justera positionen vid behov. Om du inte vill lägga till stämpeln kan den tas bort genom att klicka på Ta bort.
Auktorisera ritningen

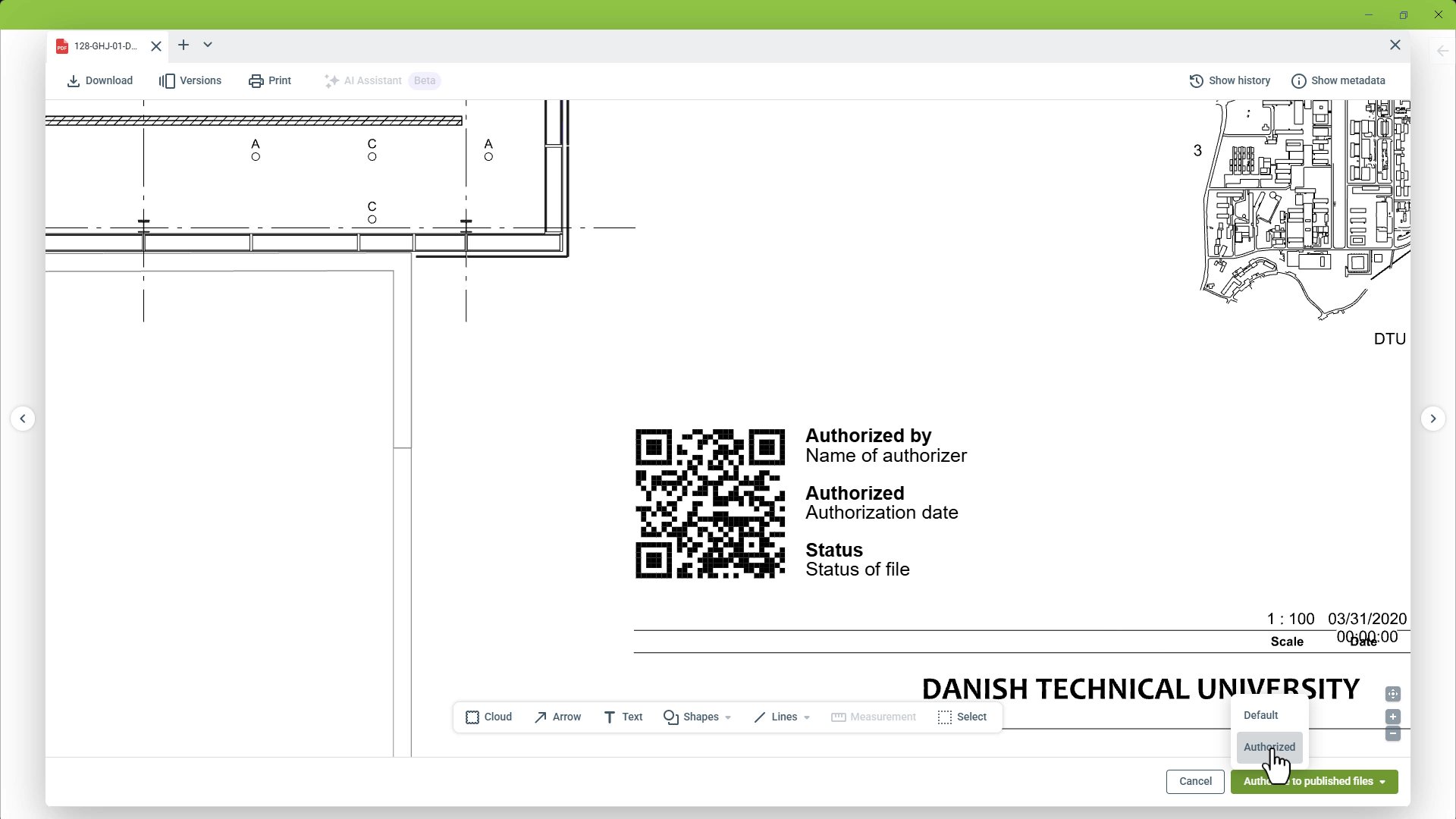

När du är nöjd med dina markeringar och stämpelplacering kan ritningen auktoriseras genom att klicka på 'Auktorisera till publicerade filer'. Beroende på projektkonfigurationen kan du också behöva välja en status för filen. Den valda statusen stämplas som en del av metadata.

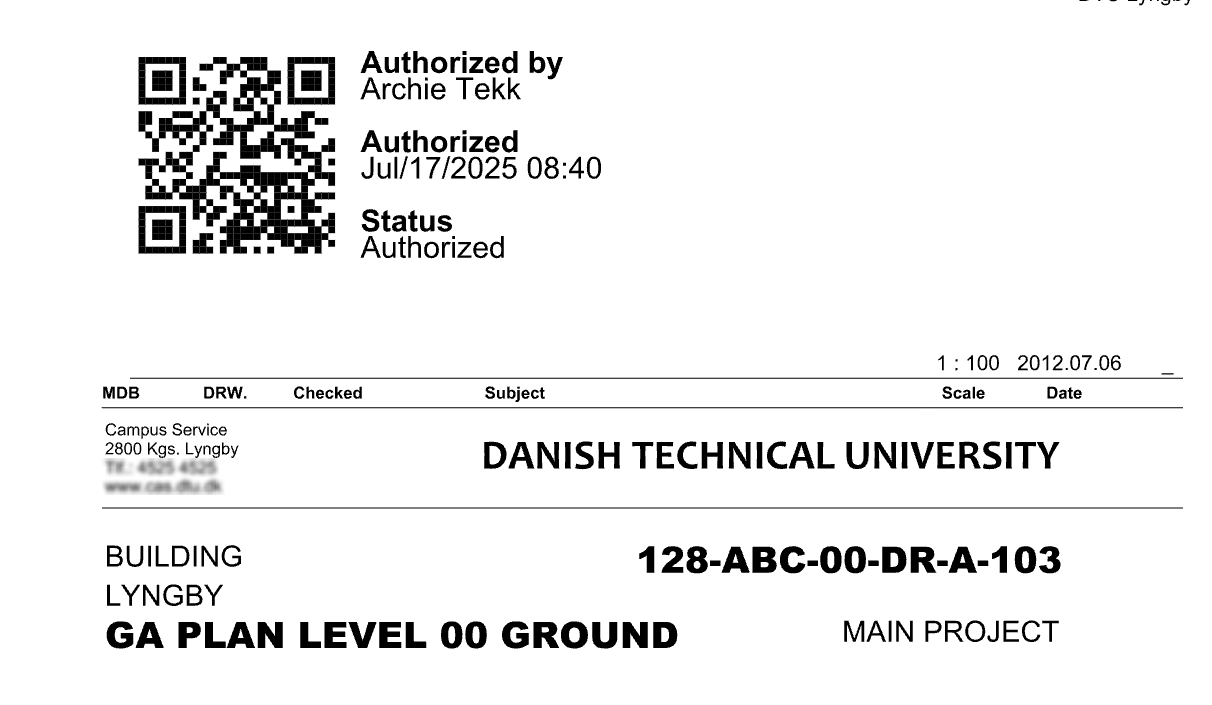

När filen har publicerats har markeringarna och stämpeln bäddats in i ritningen. Ritningen kan nu skrivas ut och distribueras.

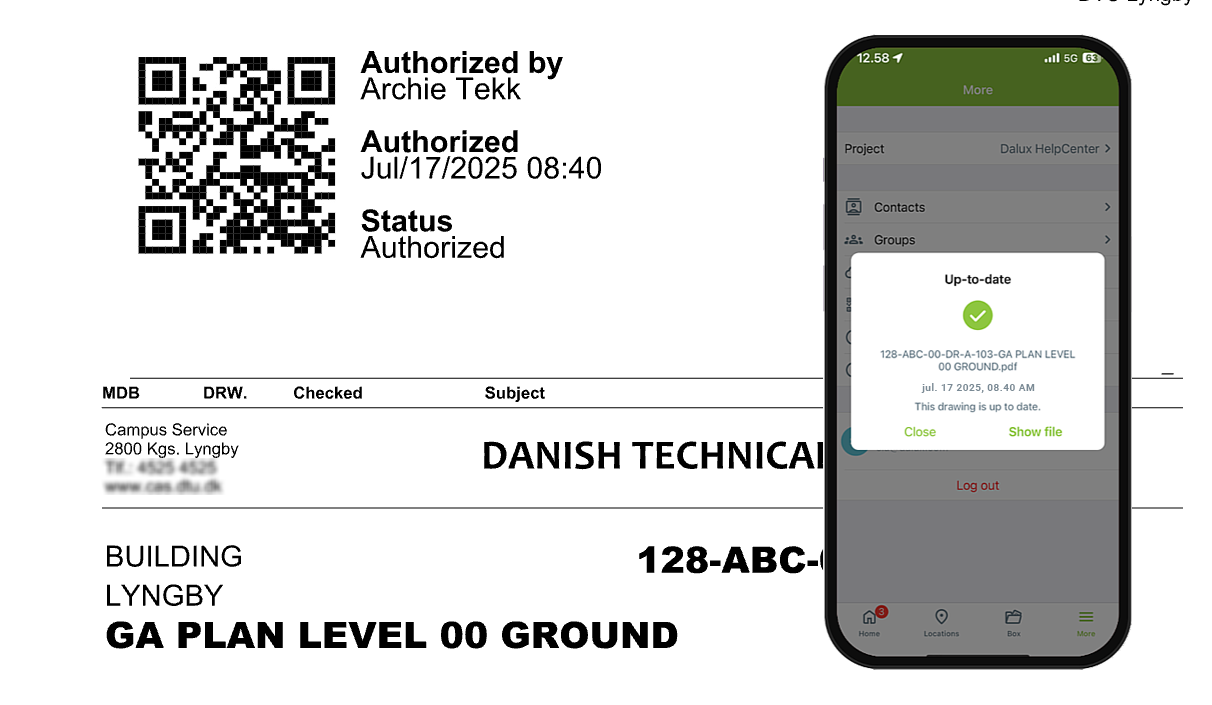

En dummy-QR-kod visas i denna skärmdump. Ditt projekt genererar en unik QR-kod. Genom att skanna QR-koden får personen information om ritningen är den senast publicerade versionen eller om det finns en nyare version tillgänglig i Dalux.
Hur man använder Stämplar med flödesauktorisering

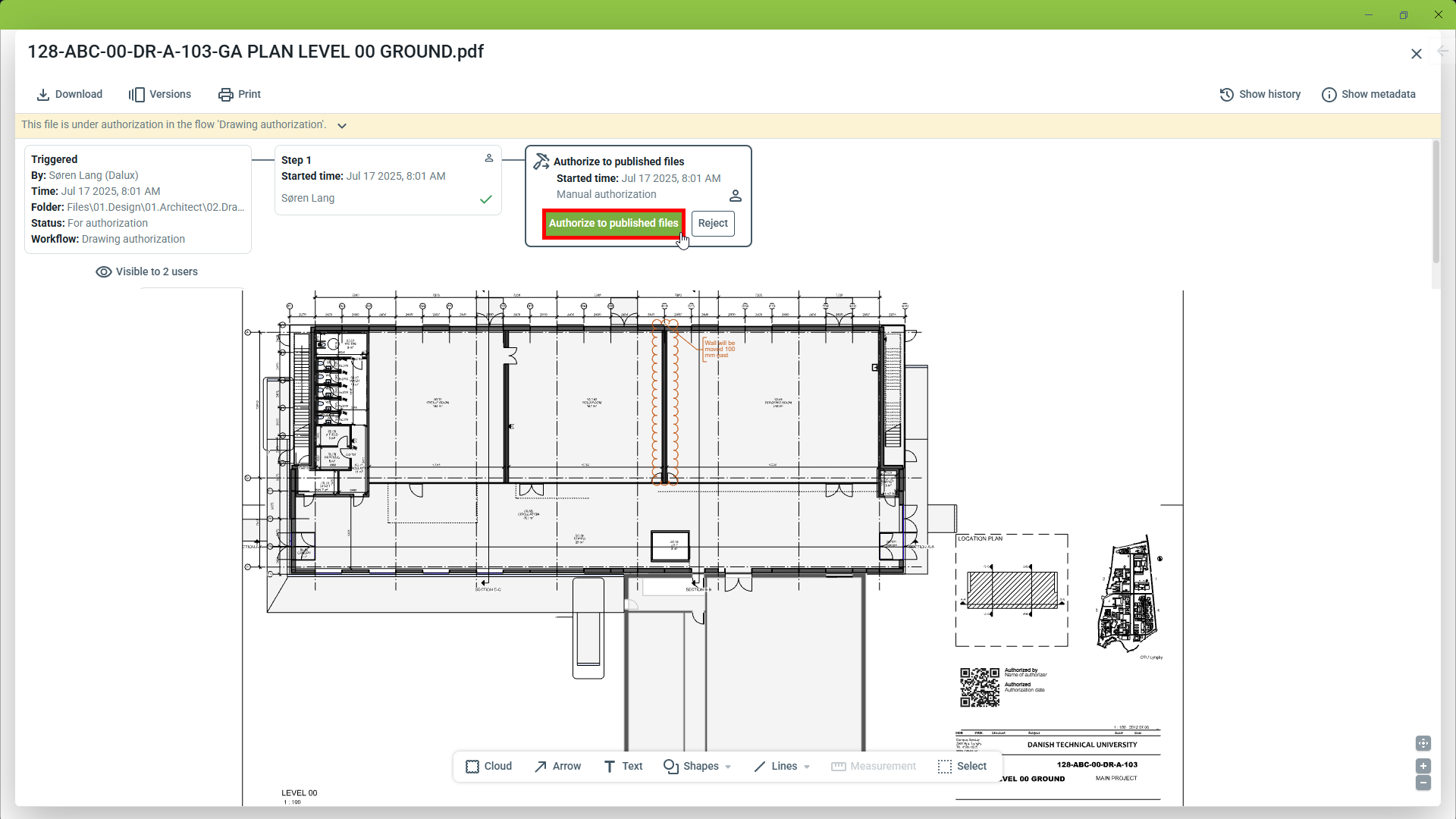

Stämplar och markeringar kan också skapas och läggas till när en fil går genom ett filflöde för auktorisering.
Teknisk information
Stämplar kommer inte att läggas till på ritningar om det sista steget av filflödet har automatisk publicering. Det måste finnas en användare eller användargrupp som ansvarar för den slutliga publiceringen och placeringen av stämpeln.
Processen är nu densamma som nämnts ovan i avsnitt Skapar markeringar och placerar stämpeln.
Auktorisera ritningen
När du är nöjd med dina markeringar och stämpelplacering kan ritningen auktoriseras genom att klicka på 'Auktorisera till publicerade filer'. Beroende på projektkonfigurationen kan du också behöva välja en status för filen.
När filen har publicerats har markeringar och stämpeln bäddats in i ritningen. Ritningen kan nu skrivas ut och distribueras. En dummy-QR-kod visas i denna skärmdump. Ditt projekt genererar en unik QR-kod. Genom att skanna QR-koden kommer personen att informeras om ritningen är den senast publicerade versionen eller om det finns en nyare version tillgänglig i Dalux.
Läs mer
Om du vill lära dig mer om att konfigurera Stämplar, läs denna artikel: Hur man ställer in stämplar.
