Denna artikel förklarar hur man lägger till och uppdaterar ritningar i Dalux-projekt med endast Field och Platser. Ritningar tillagda till Platser kan användas för registreringar i Field, såsom uppgifter och checklistor.
Läs mer
Om du också har Box i ditt projekt, läs den här artikeln: Uppdatera ritnings- och dokumentversioner.
Om ditt projekt har en 3D-modell bör du läsa den här artikeln: Ladda upp IFC-modellfiler och 2D-ritningar
Hur man laddar upp ritningar
Användarrättigheter
Endast projektadministratörer eller användare med redigeringsrättigheter för Platser kan skapa byggnader och ladda upp ritningar. Lär dig mer om användargrupper i den här artikeln: Hur man ställer in användargrupper.
Innan du använder ritningar i Platser och Field, måste du lägga till dem i en byggnad. Börja med att gå till:
Inställningar
Platser
Byggnader

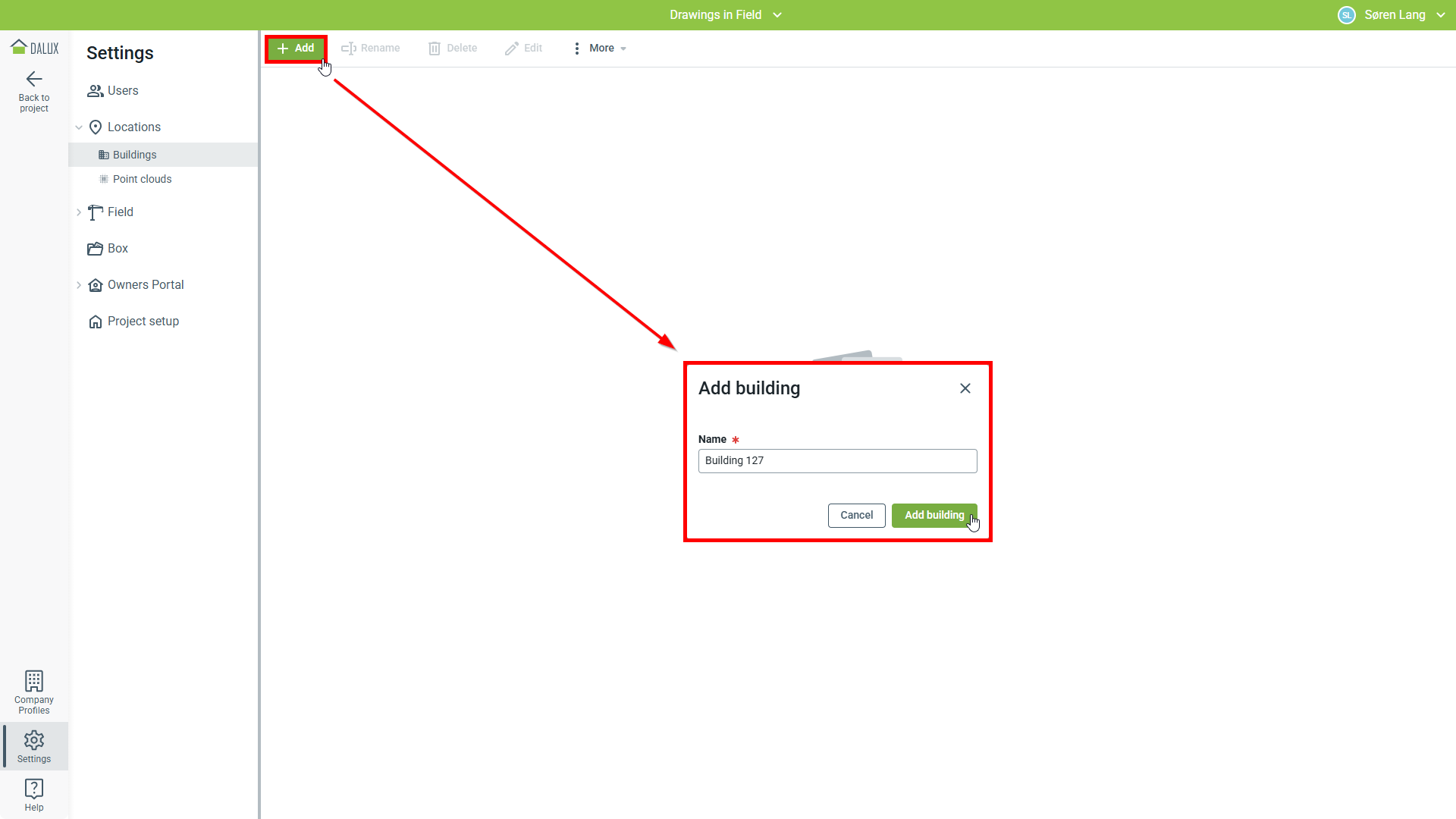

Lägg till.
När byggnaden är skapad kan du börja ladda upp dina ritningar från din dator.

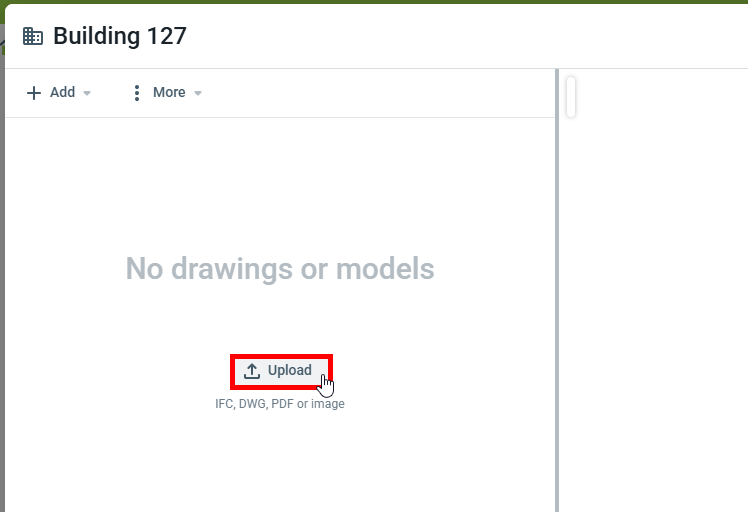

Klicka på Ladda upp och lokalisera dina ritningar.

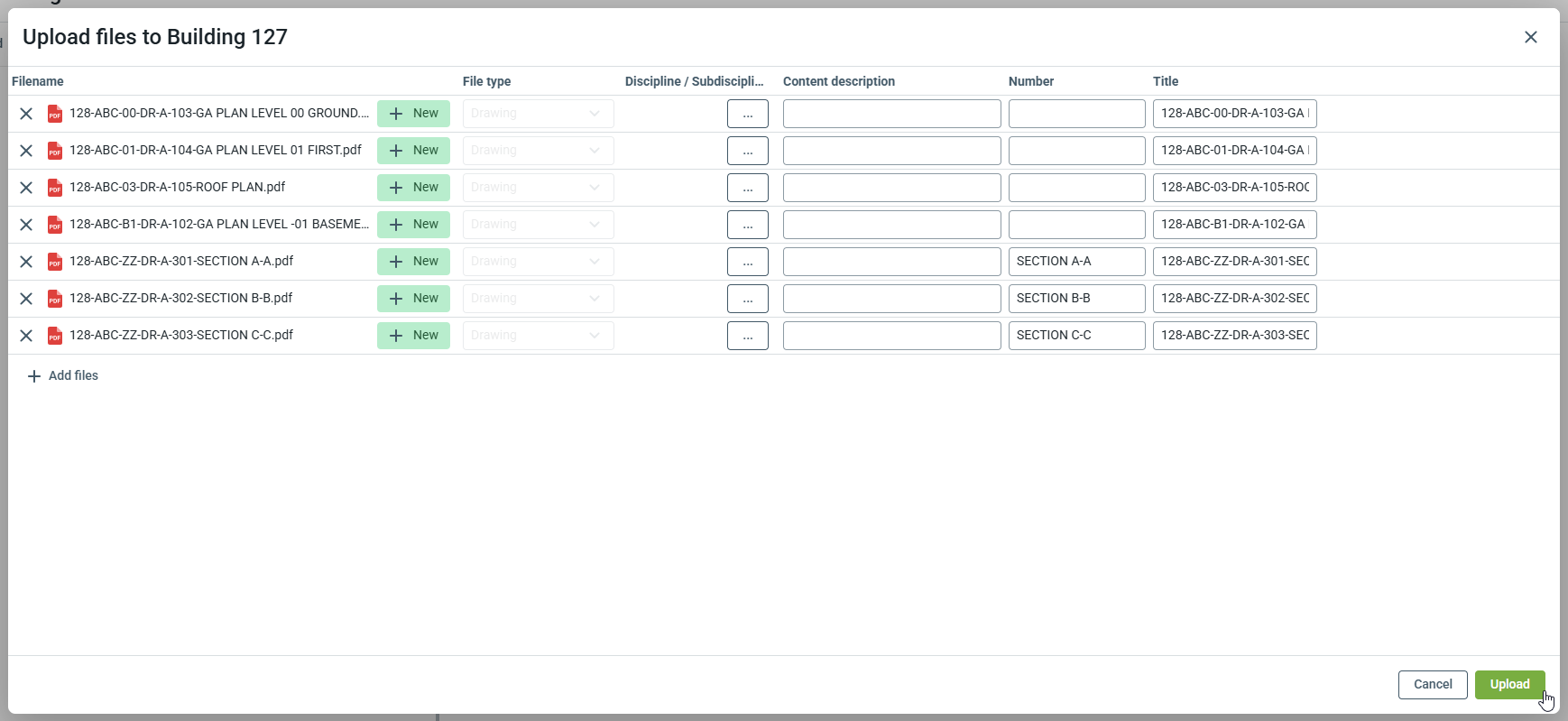

I uppladdningsfönstret kan du visa filerna som ska laddas upp och lägga till discipliner, innehållsbeskrivningar eller ritningsnummer för hyperlänkar.
Titeln anger det ritningsnamn som visas för användare i Platser och Field, men ändrar inte filnamnet. Detta låter dig förenkla det visade namnet, vilket gör det lättare för folk att hitta rätt ritningar på byggplatsen.
Dessa inställningar kan ändras senare.
Du kan läsa mer om discipliner i den här artikeln: Discipliner och underdiscipliner
Du kan läsa mer om hyperlänkar i den här artikeln: Hyperlänkar på PDF-ritningar
Obs
När ritningarna är behandlade kommer de att vara tillgängliga i Platser för alla användare i projektet.
Vi rekommenderar att bara ladda upp ritningar till en byggnad om de är avsedda att användas för Field-registreringar.
Dina tillagda ritningar är nu redo att användas i Platser och
Field.
Hur man lägger till plan
Alla ritningar kommer att laddas upp utan plan. Om dina byggnader har flera plan rekommenderar vi att du lägger till plan i Dalux för att organisera dina ritningar.

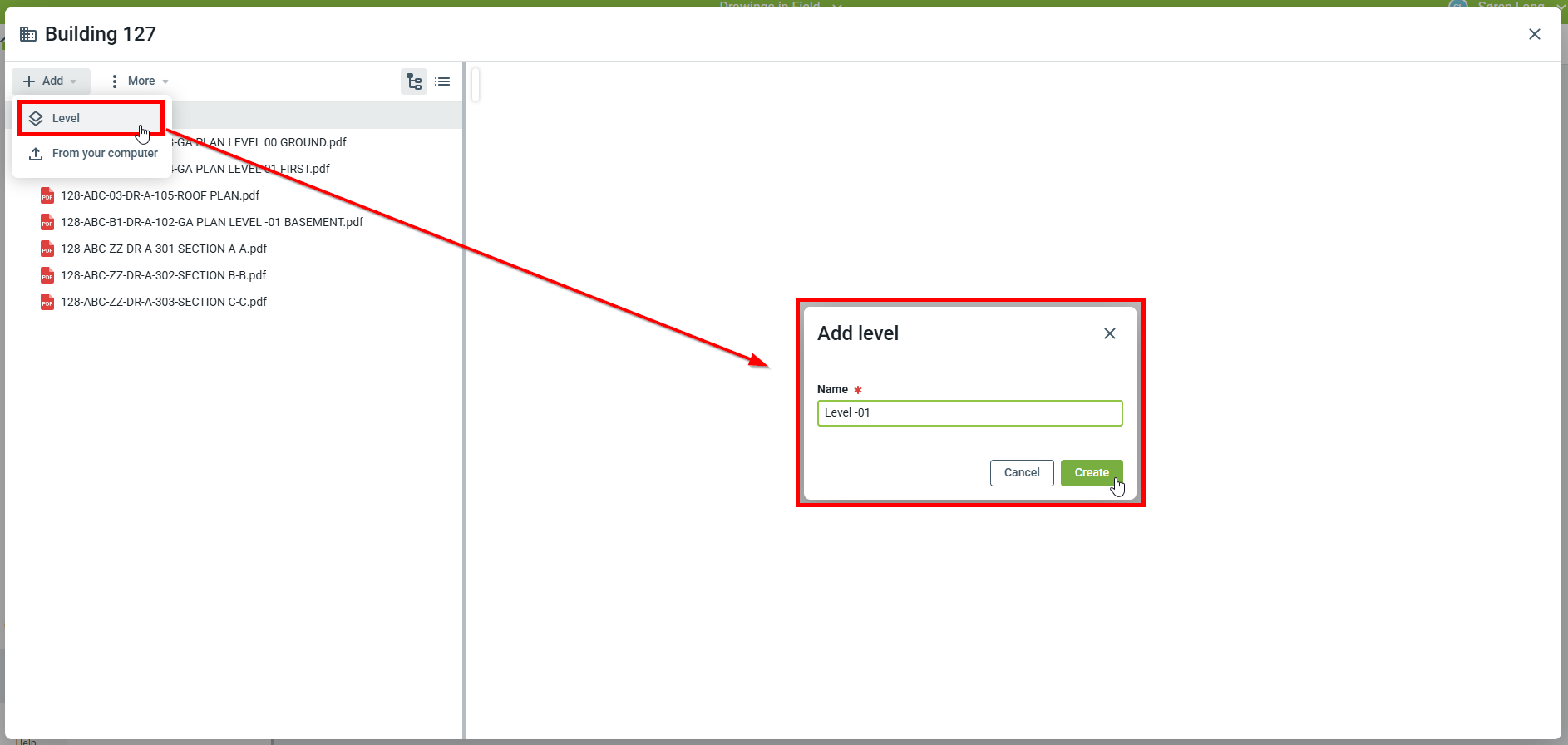

För att lägga till en plan, klicka på Lägg till
Plan
Ange ett namn
'Skapa'
Planen bör återspegla plan i din byggnad. När planen har skapats behöver du mappa ritningarna.
För att mappa ritningar, dra och släpp en ritning till ett plan.
Obs

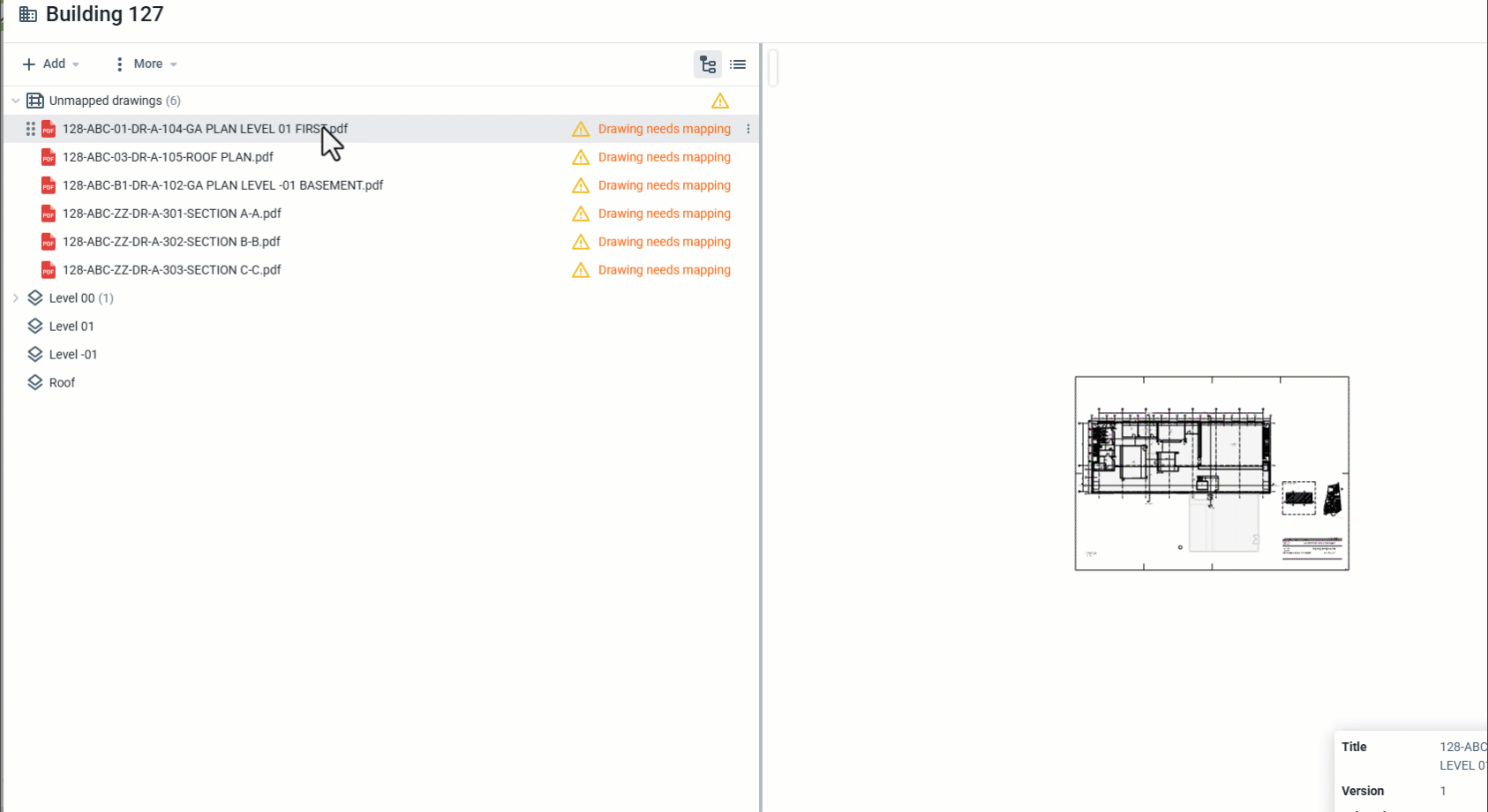

När du lägger till plan kommer alla icke-mappade ritningar att visas i en mapp som heter "Without level" i Platser. Du kan sedan:
- Lämna ritningarna som icke-mappade ritningar
- Hovra över den icke-mappade ritningen, klicka sedan på
Mappa till 3D
Ingen mappning
Båda metoderna kommer att se likadana ut i Platser

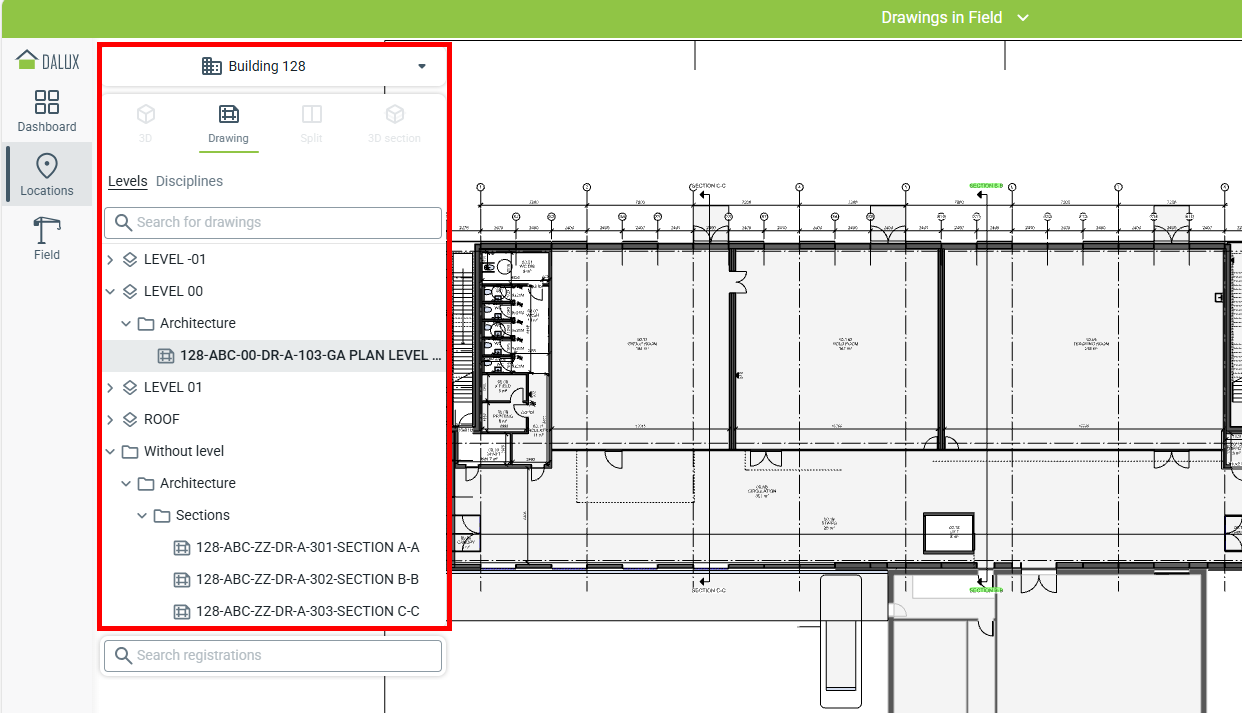

När ritningarna har lagts till plan och discipliner kommer resultatet att se ut ungefär så här i Platser.
Hur man uppdaterar ritningar
Du kan uppdatera dina ritningar genom att ladda upp en ny version till byggnaden.
Teknisk information
Så länge filnamnet är detsamma kommer Dalux automatiskt att ladda upp den nya ritningen som en ny version. Den nyaste versionen kommer alltid att visas i Platser.
Om du laddar upp en fil med ett annat filnamn, kommer den att behandlas som en ny ritning. Se nedan hur man ändrar filnamn: Byt namn på ritningar eller ändra metadata
Börja med att gå till:
Inställningar
Platser
Byggnader
Välj din byggnad

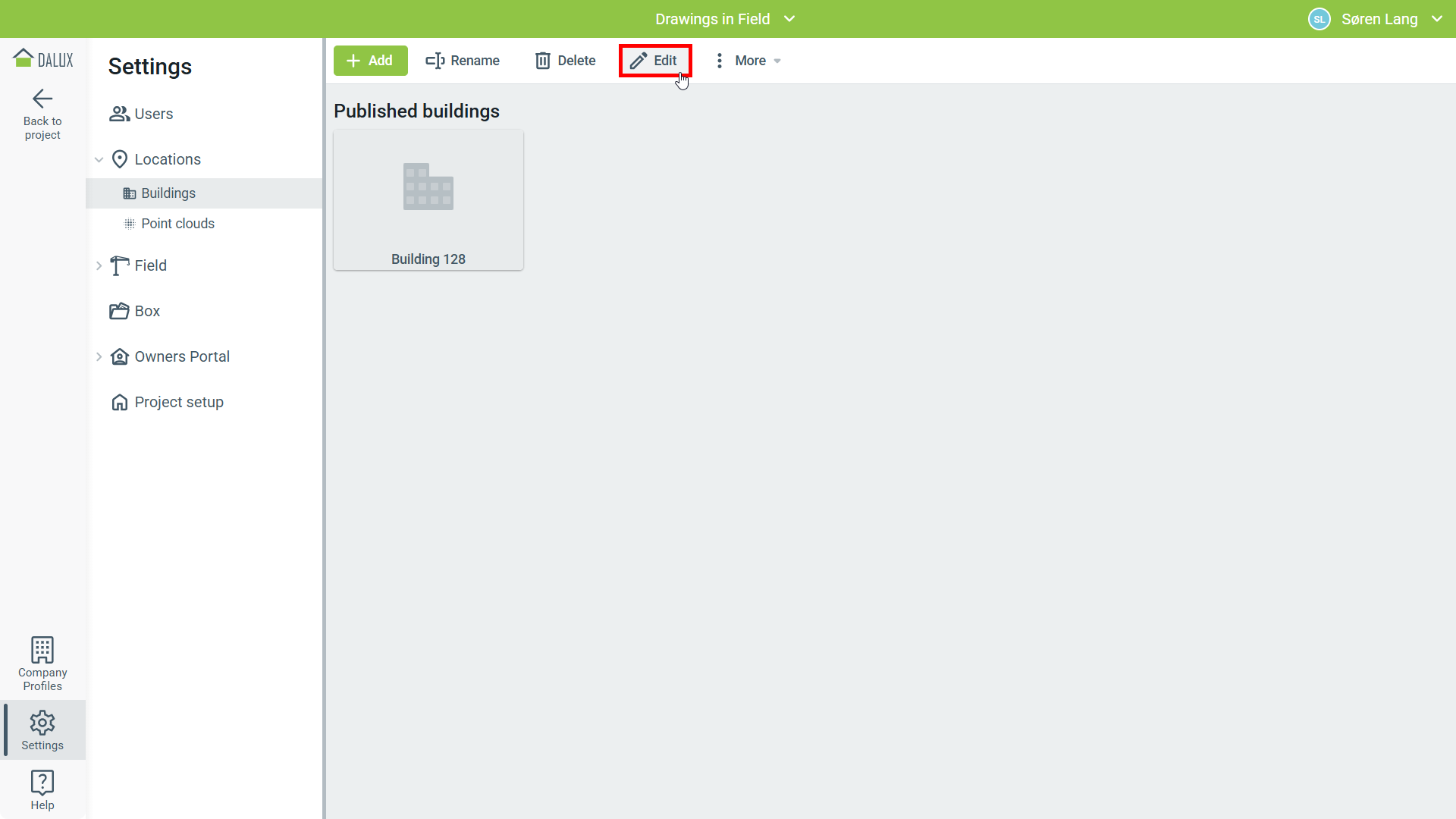

Redigera
Du kan sedan lägga till den uppdaterade ritningen genom att gå till:

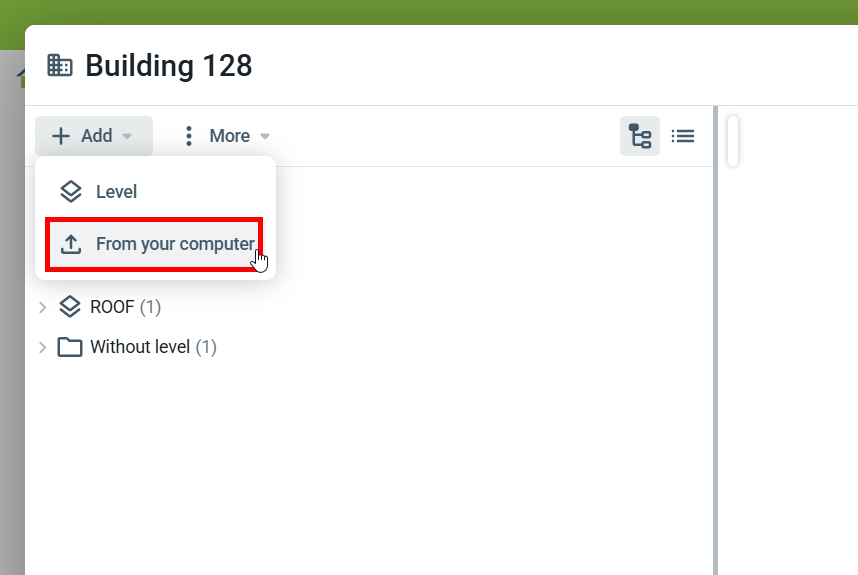

Lägg till
Från din dator

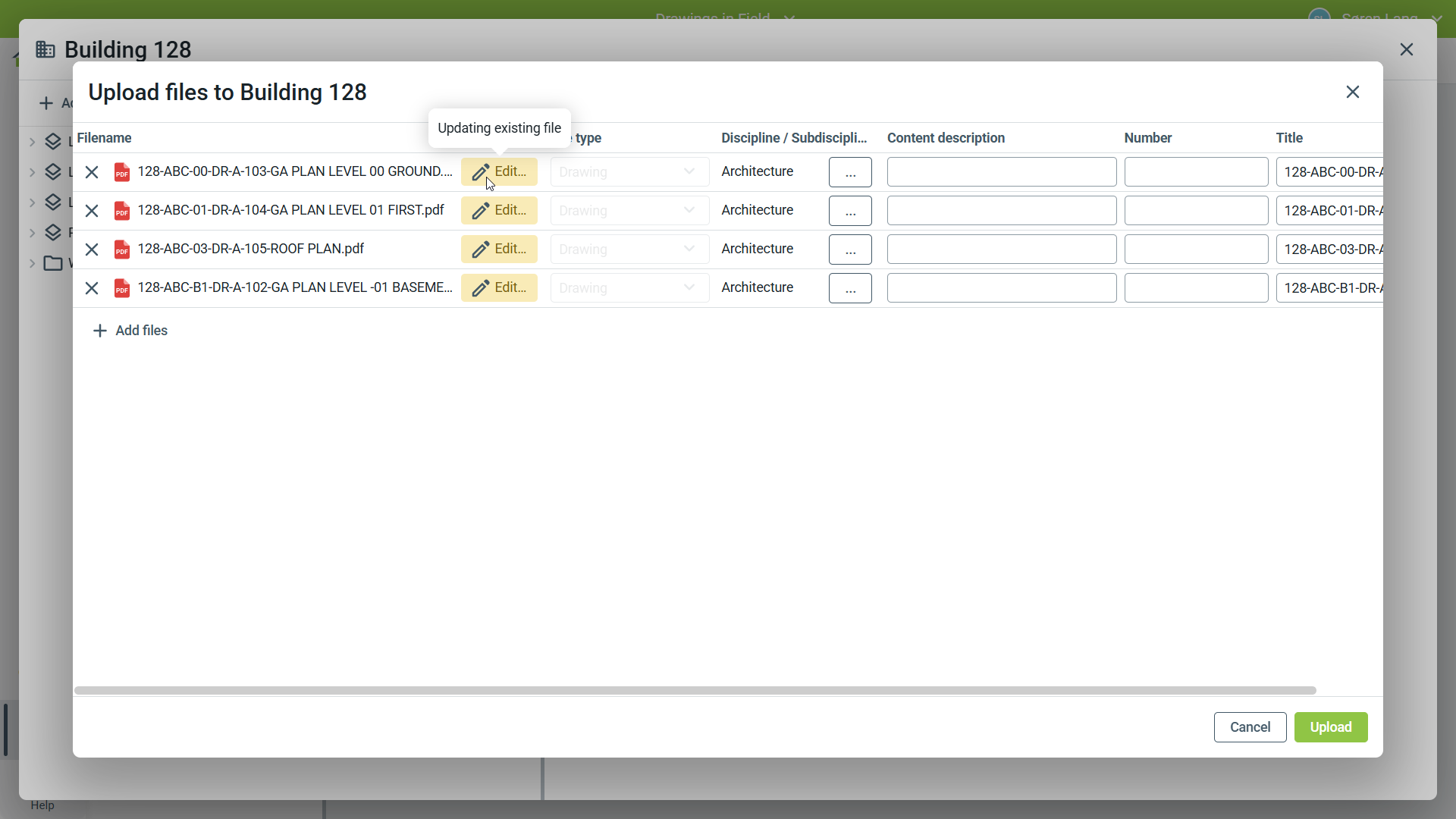

Uppladdningsfönstret kommer att visa att en ny version av en befintlig ritning laddas upp. Kartläggning till våningsplan och discipliner kommer att förbli densamma. Registreringar gjorda på ritningen kommer också att stanna på ritningen.
Teknisk information
Se till att den uppdaterade ritningen exporteras med samma inställningar som originalet. Till exempel, om ritningen roteras eller byter till ett annat område, kommer registreringar i Field inte att flytta med den.
Byt namn på ritningar eller ändra metadata
För att ändra filnamnet måste du manuellt ladda upp en ny version direkt till filen.

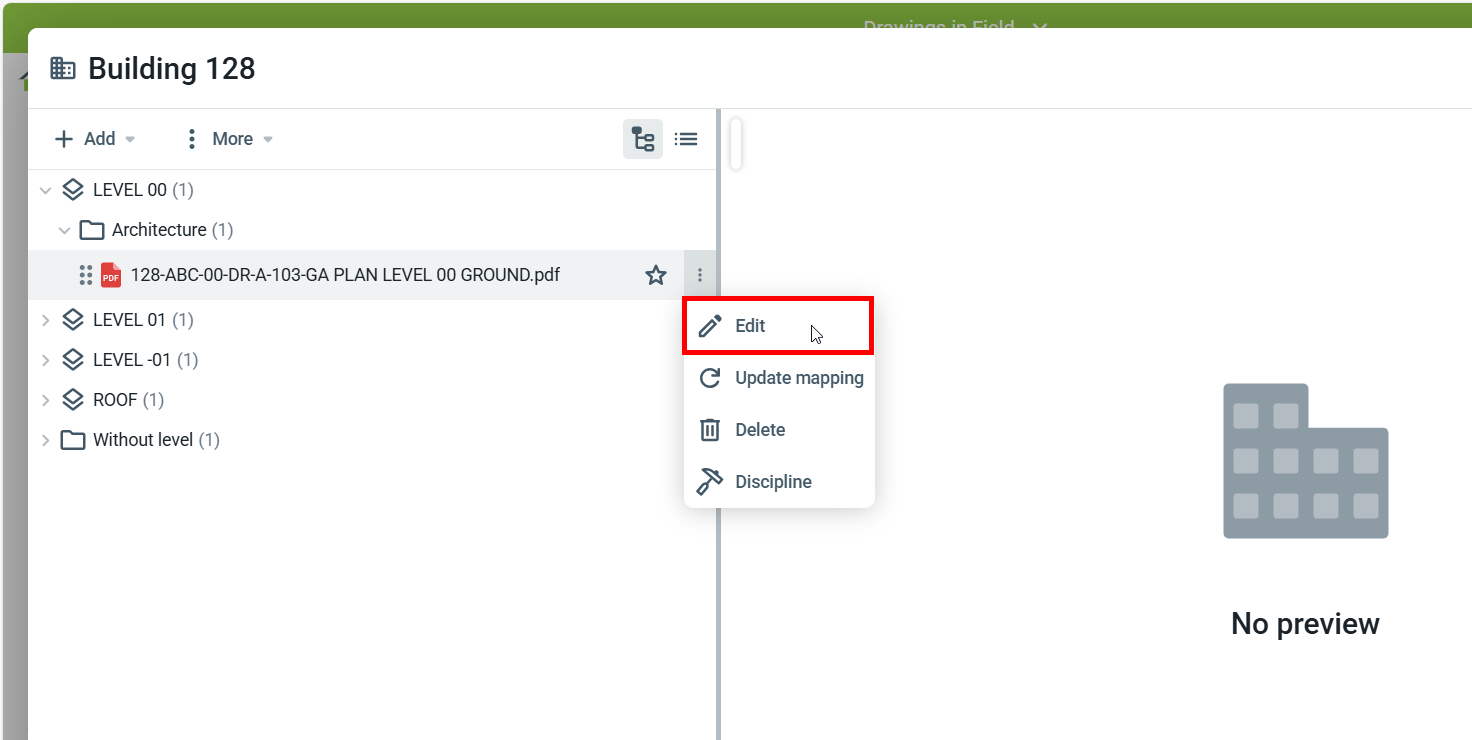

För att öppna en ritning dubbelklicka antingen på den, eller hovra över en ritning, klicka sedan påRedigera
Ritningen öppnas i ett nytt fönster. Härifrån kan du också ladda ner eller skriva ut ritningen.
Obs

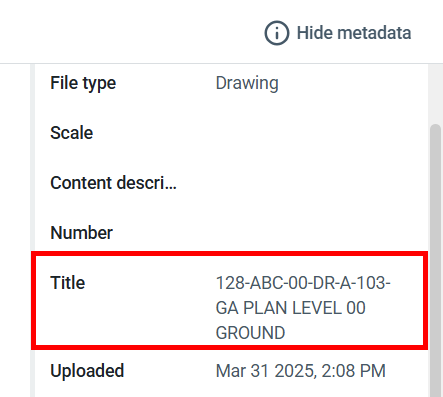

Om du vill ändra det visade namnet i Platser och Field, uppdatera ritningens Titel.
Metadata kan ändras i menyn till höger (Klicka på Öppna metadata för att visa menyn).
I Mer menyn kan du använda

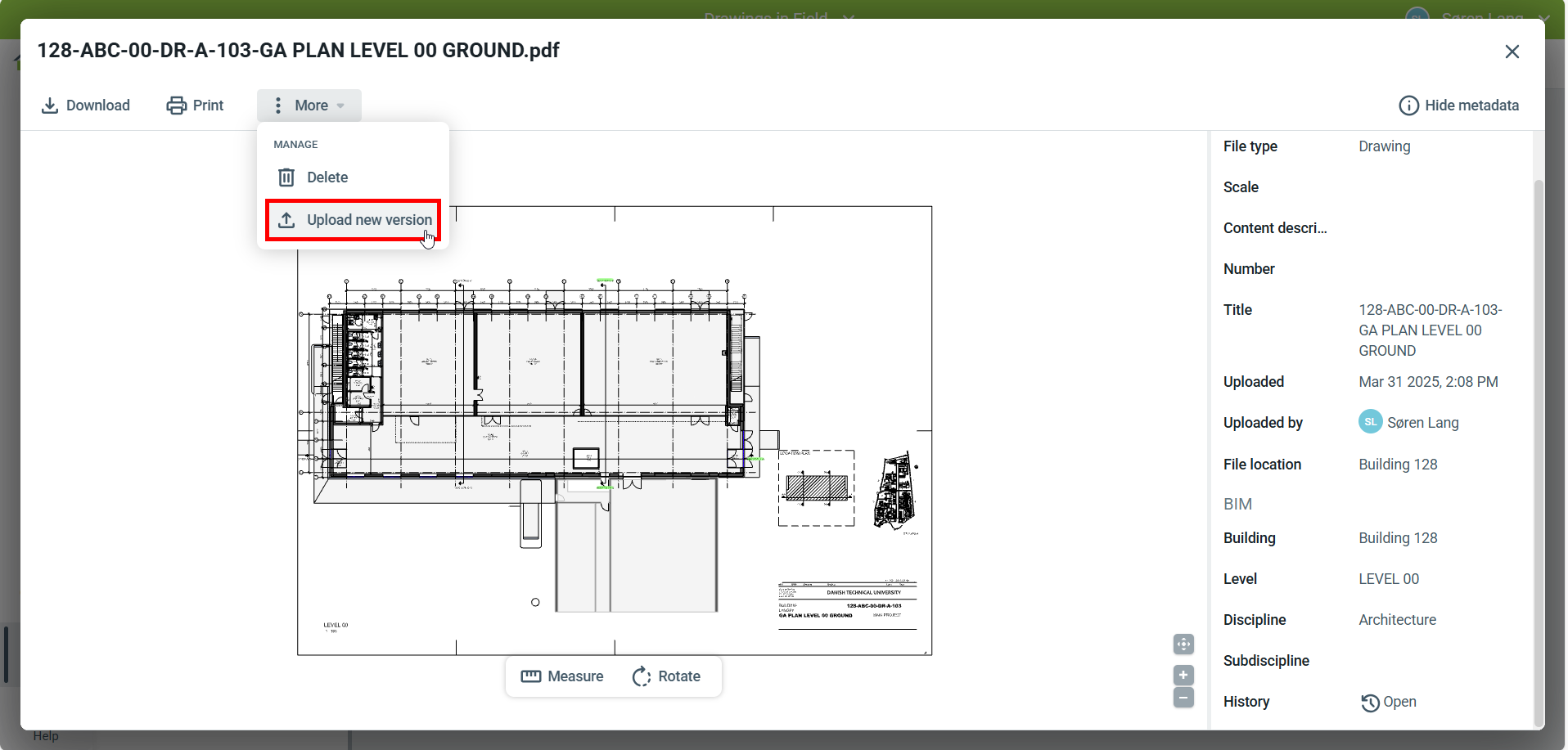

Ladda upp ny version för att ladda upp en ny version med ett annat filnamn. Uppladdningsprocessen är densamma. Kartläggning till våningsplan och discipliner kommer att förbli densamma. Registreringar gjorda på ritningen kommer också att stanna på ritningen.
