Hur man visar och jämför SiteWalks

Denna artikel täcker hur man visar, jämför och exporterar SiteWalks.

Med SiteWalk kan du ta foton av projektets framsteg genom att gå runt på byggarbetsplatsen med en 360°-kamera som är ansluten till Dalux mobilapp.

Du kan använda SiteWalk för

• Snabb och enkel visuell dokumentation av framstegen eller som byggt
• 360° bildregistrering, integrerad med Dalux Field-funktioner
• Jämför olika tidpunkter eller med BIM-modellen

Du kan läsa om hur du spelar in SiteWalks i den här artikeln: Så här spelar du in en SiteWalk

Så här kommer du åt inspelade SiteWalks


Du kan komma åt SiteWalks antingen via Platser eller Field.

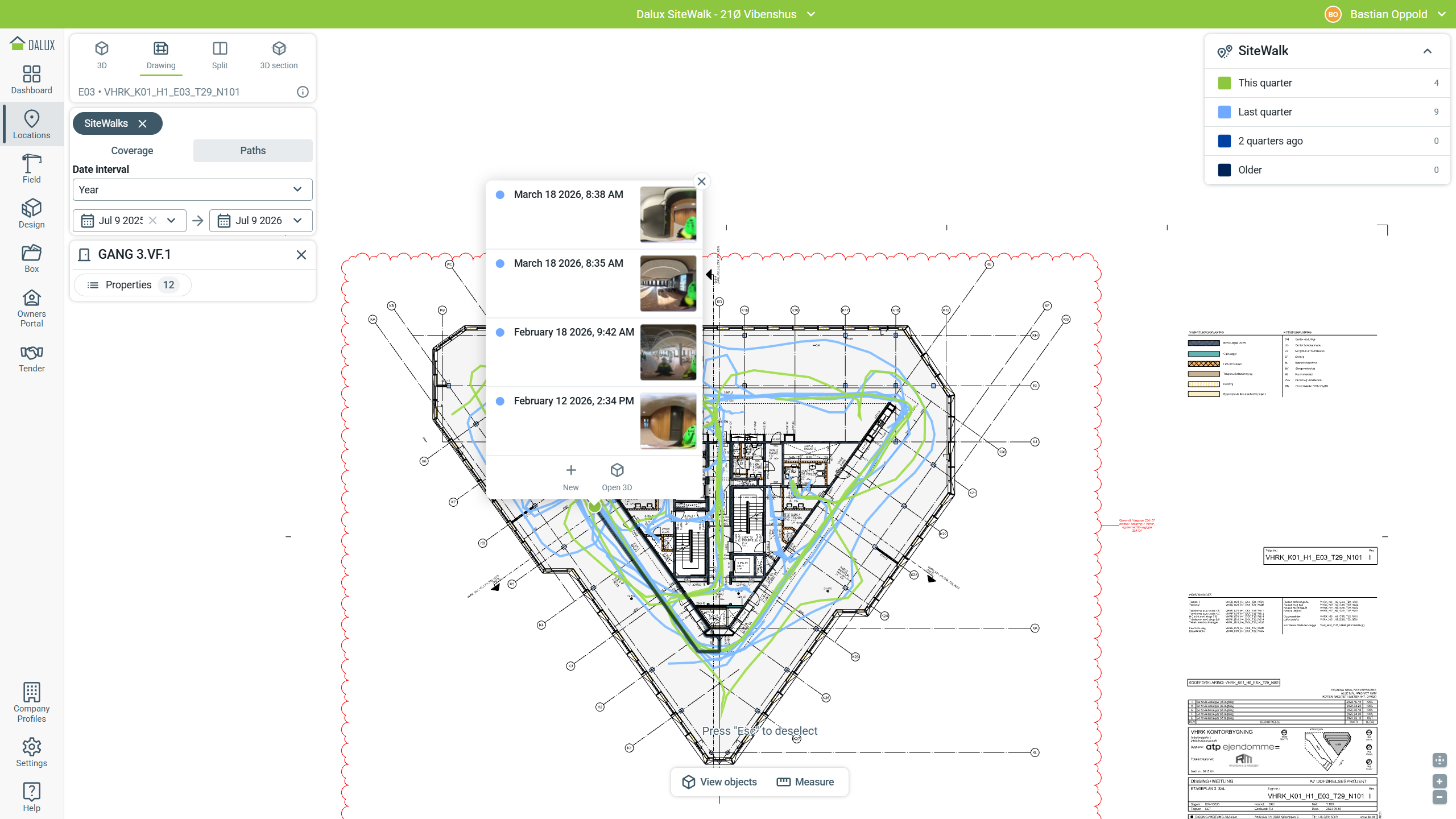

SiteWalks kan visas på en planritning med en visualisering av den gångna rutten. För att göra det, gå till Platser och hitta den planritning där SiteWalks har gjorts.

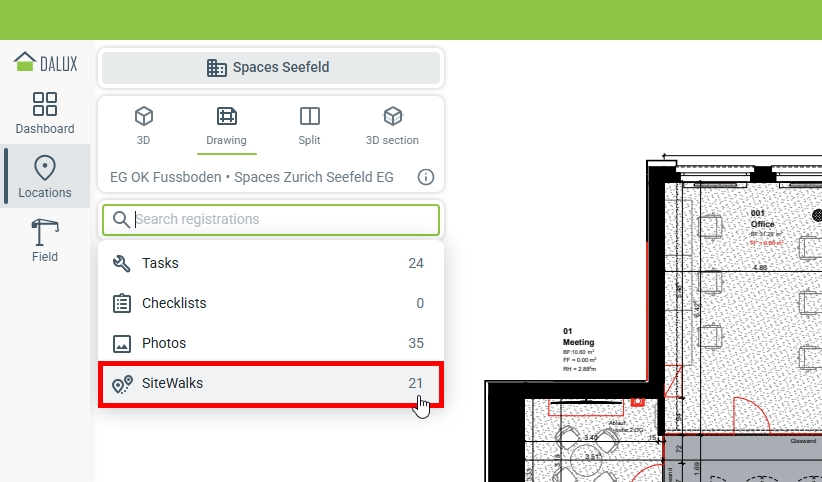

I sidomenyn kan du filtrera efter SiteWalks.

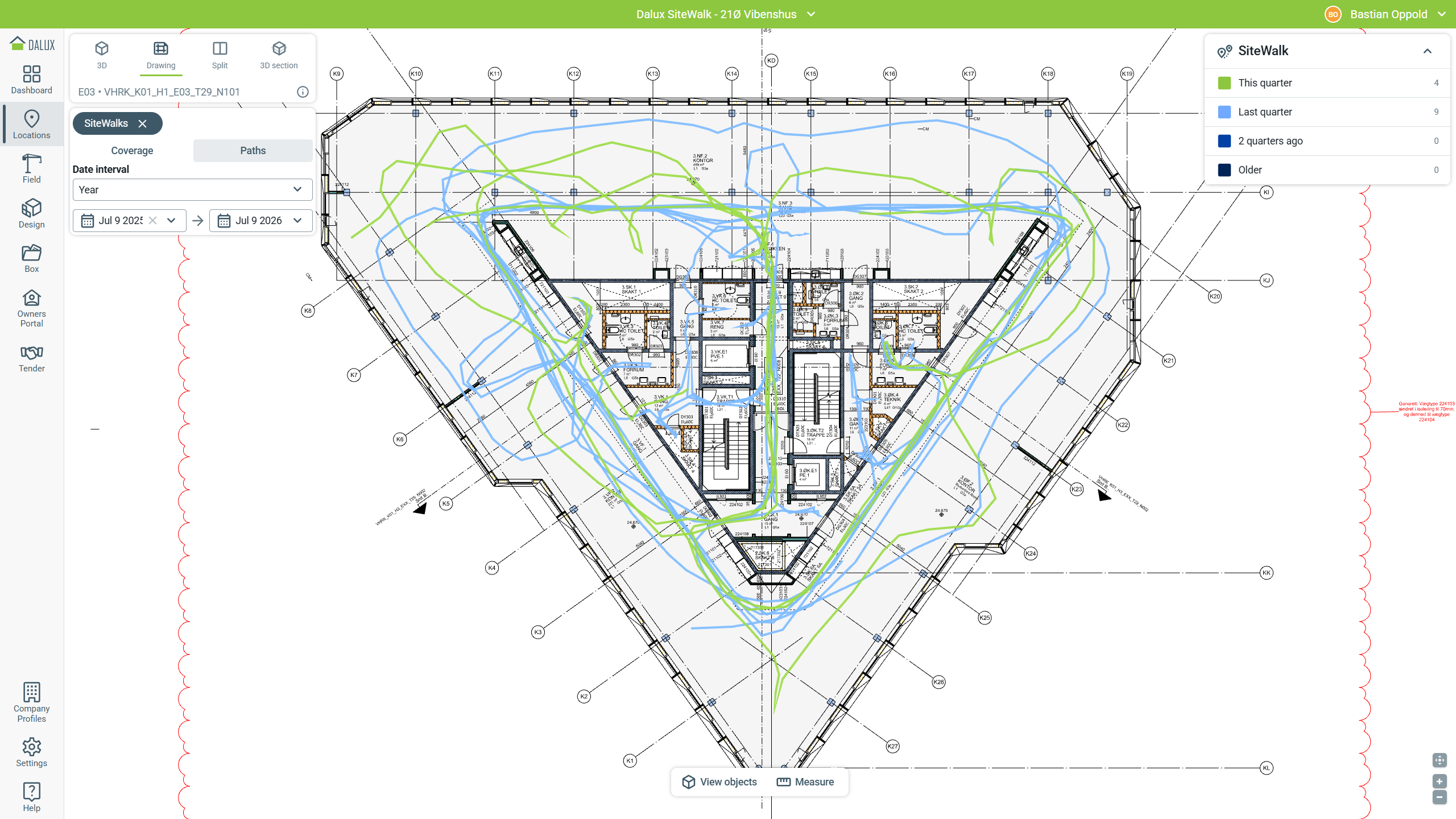

Detta kommer att visa SiteWalks som gjorts på planritningen. Du kan använda sidomenyn för att filtrera de visade SiteWalks baserat på ett datumintervall.

Färgen på SiteWalk-vägarna kommer att ändras baserat på det valda tidsfiltret.

Du kan klicka på SiteWalk-linjerna för att visa de olika datumen. Om det finns flera SiteWalks på samma plats kommer de nyaste SiteWalks att visas med den nyaste överst.

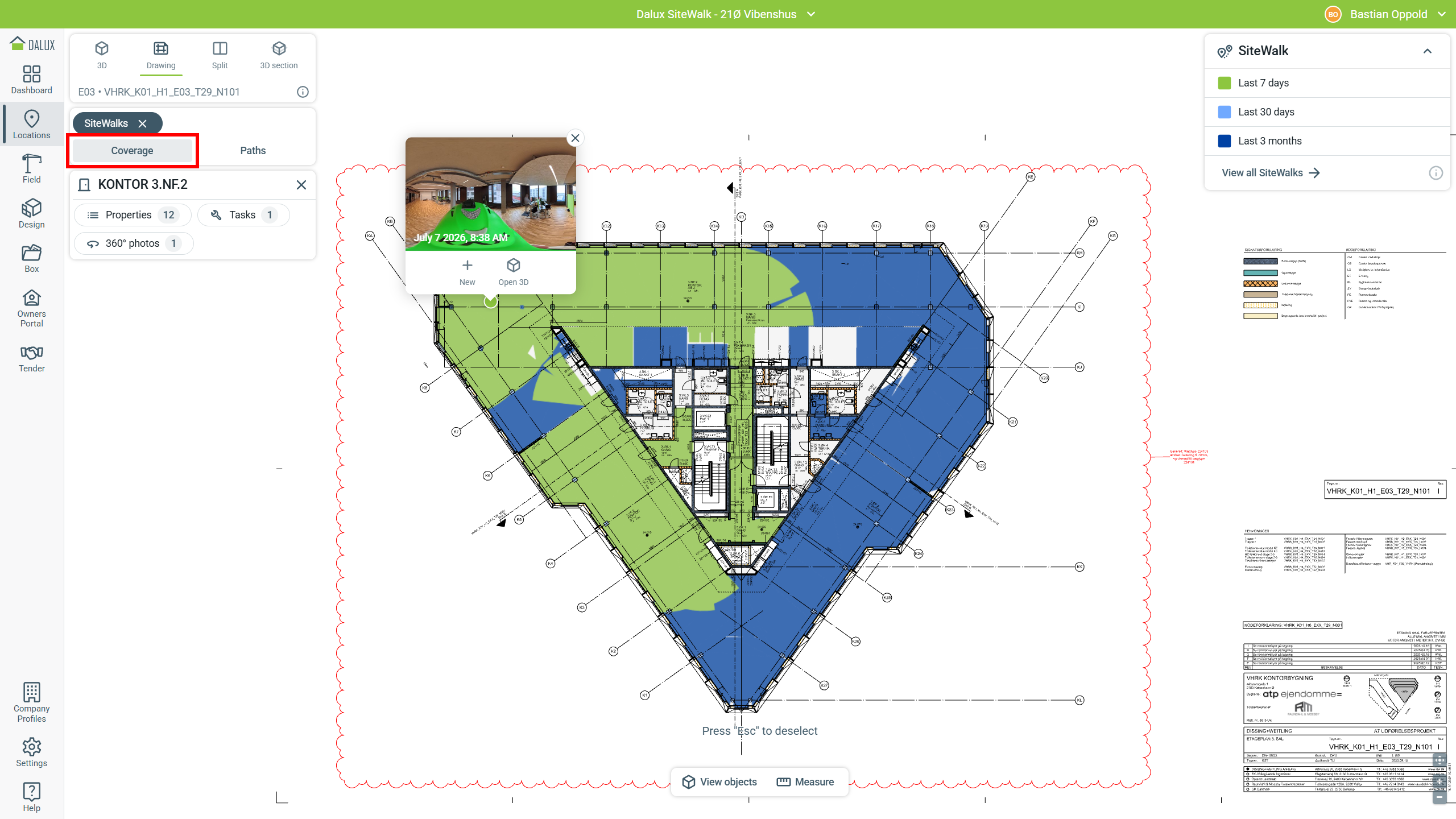

Växla till täckningsvyn för att se vilka utrymmen som registrerades under de senaste 3 månaderna och vilka Capture som kan vara inaktuella.

 Du kan klicka på någon av förhandsvisningarna av SiteWalk för att öppna dem.

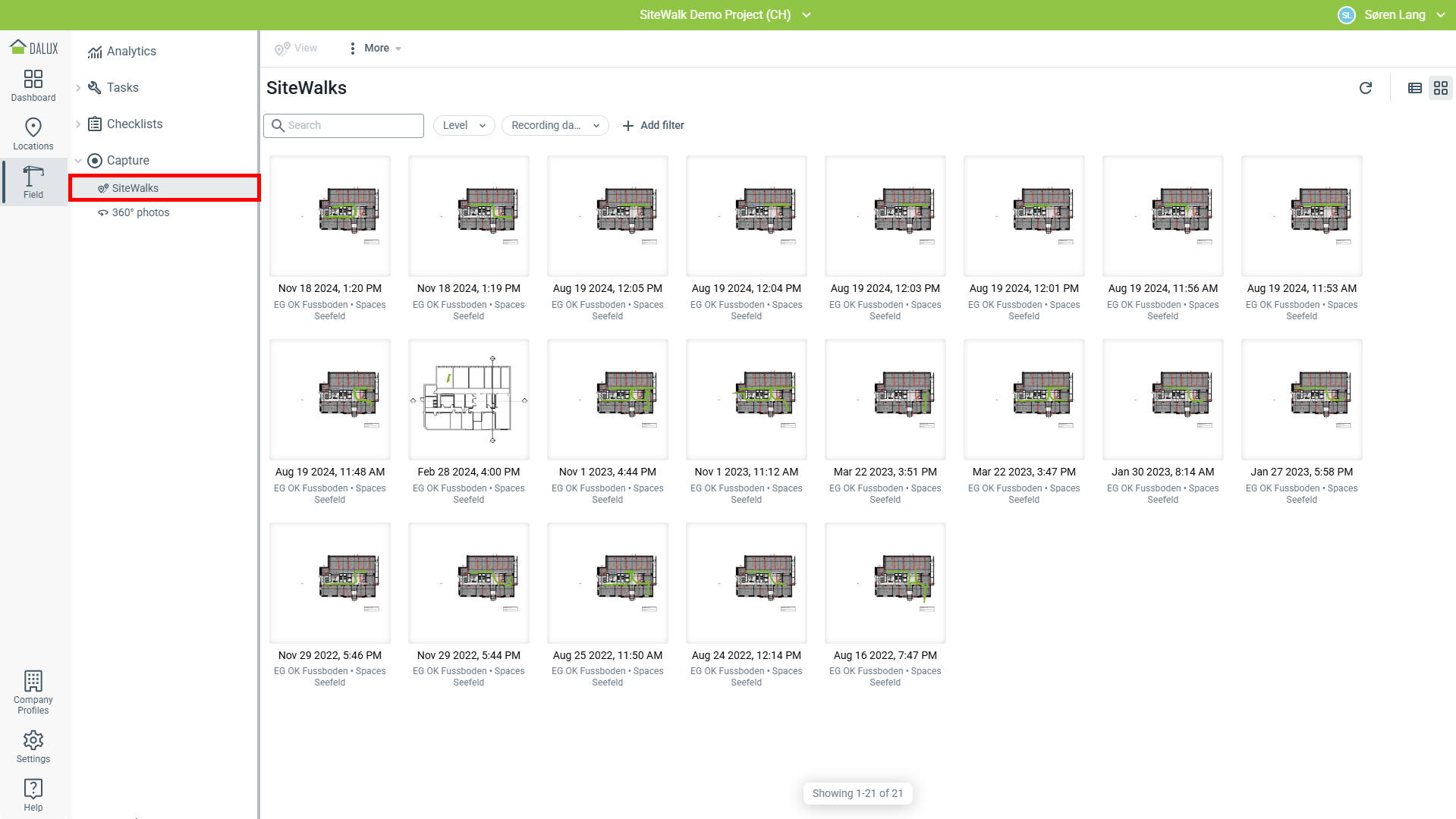

För att få en översikt över alla SiteWalks som gjorts i projektet, gå till Field Capture SiteWalks.

I denna vy kan du se alla utförda SiteWalks. Rutnätsvyn är grupperad efter plan och kommer att visa en miniatyrbild av planritningen och SiteWalk-spåret.

Om det behövs kan du också växla till listvy och tillbaka med hjälp av ikonerna /.

Du kan öppna SiteWalk direkt genom att dubbelklicka på en miniatyrbild eller en SiteWalk i listvyn. Detta kommer att öppna den individuella SiteWalk-inspelningen.

Visa och navigera i SiteWalks

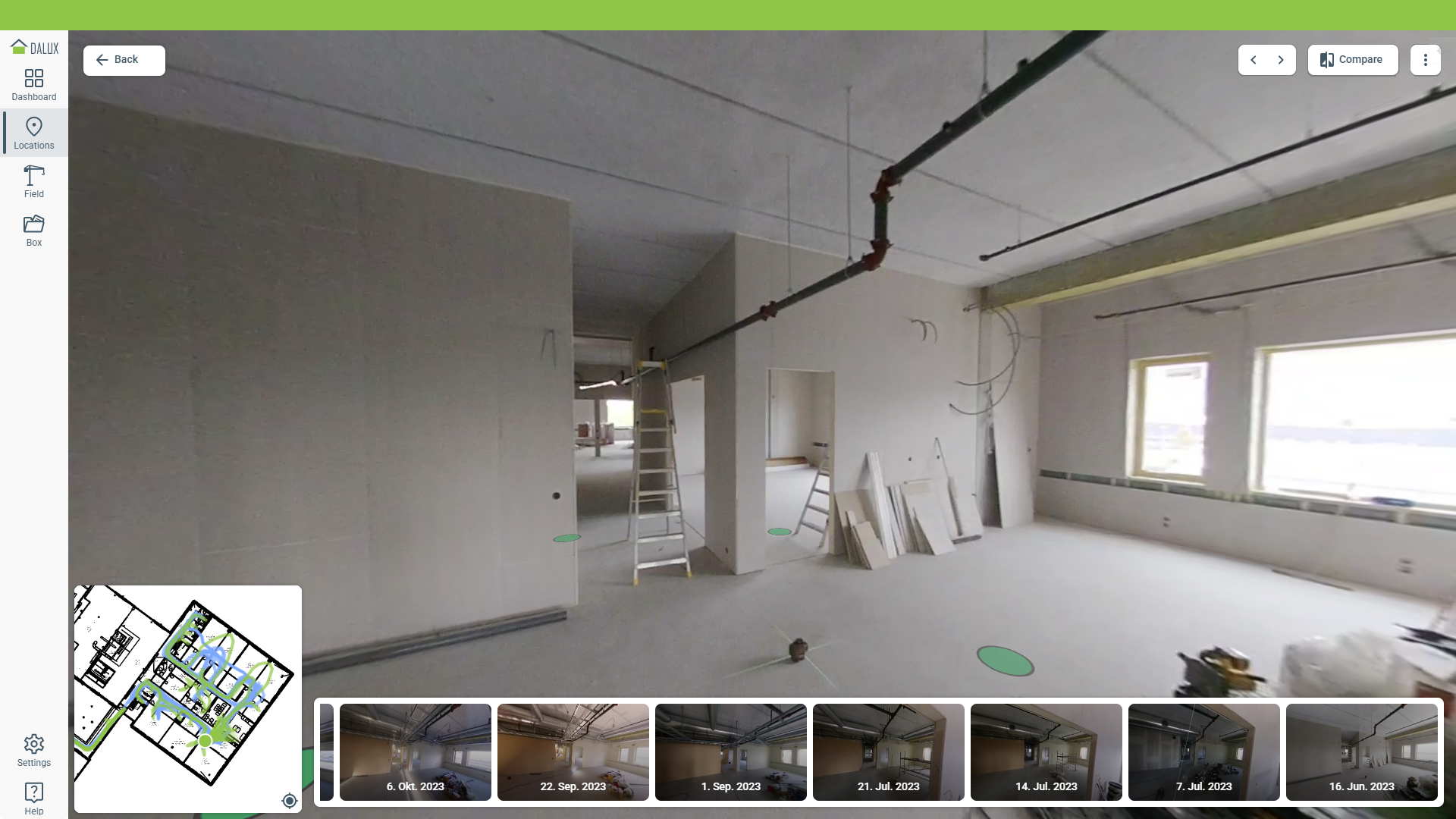

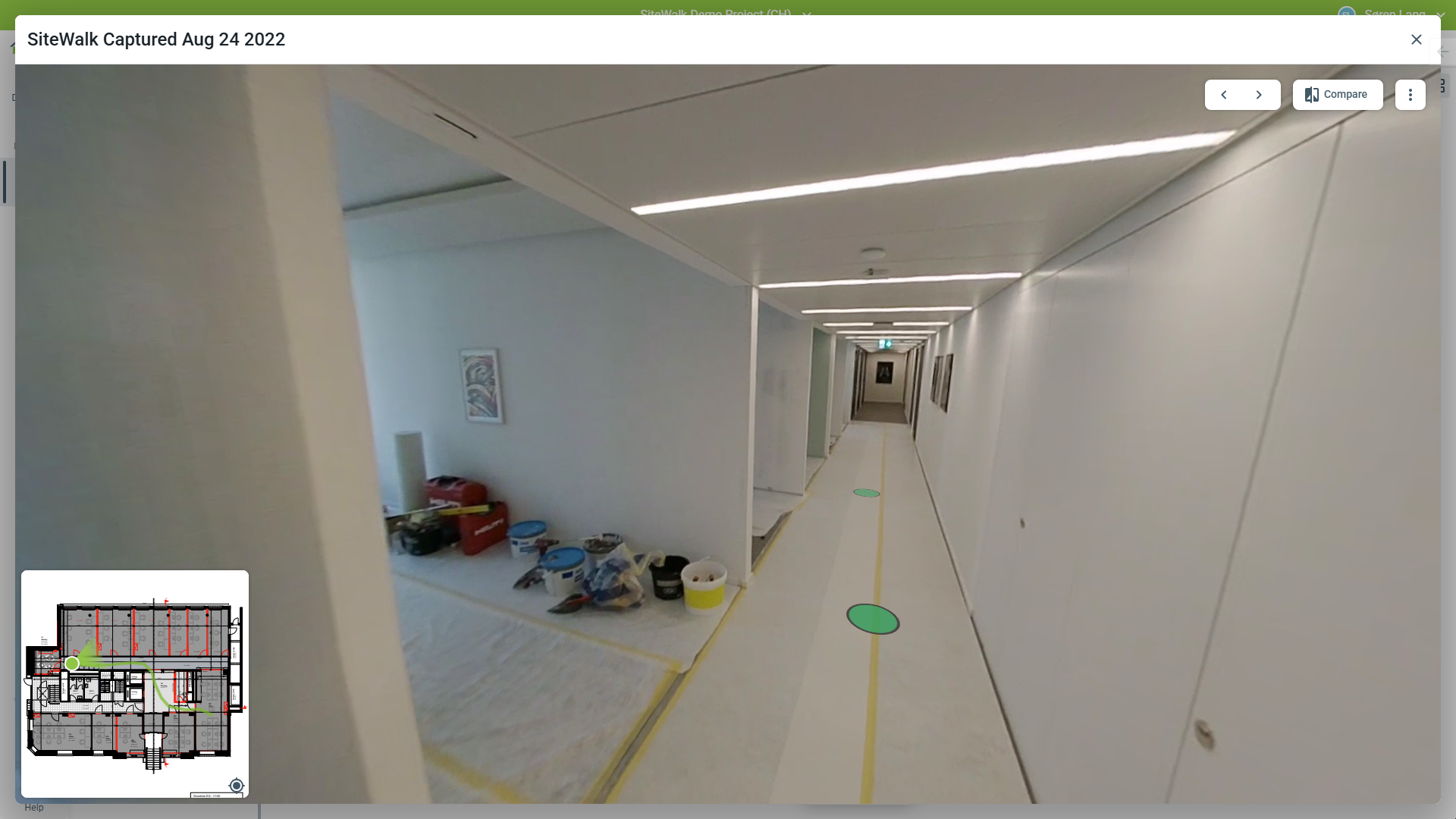

När du visar en SiteWalk kan du klicka och dra för att se dig omkring. Använd mittenknappen på musen för att zooma och blanksteg för att återställa zoomnivån.
Välj de gröna punkterna för att navigera till ett specifikt område. För stegvis navigering kan du använda vänster- och högerpiltangenterna (uppe till höger) för att flytta mellan positioner.

Du kan också klicka på en punkt på SiteWalk i minikartan för att hoppa till den punkten på SiteWalk.

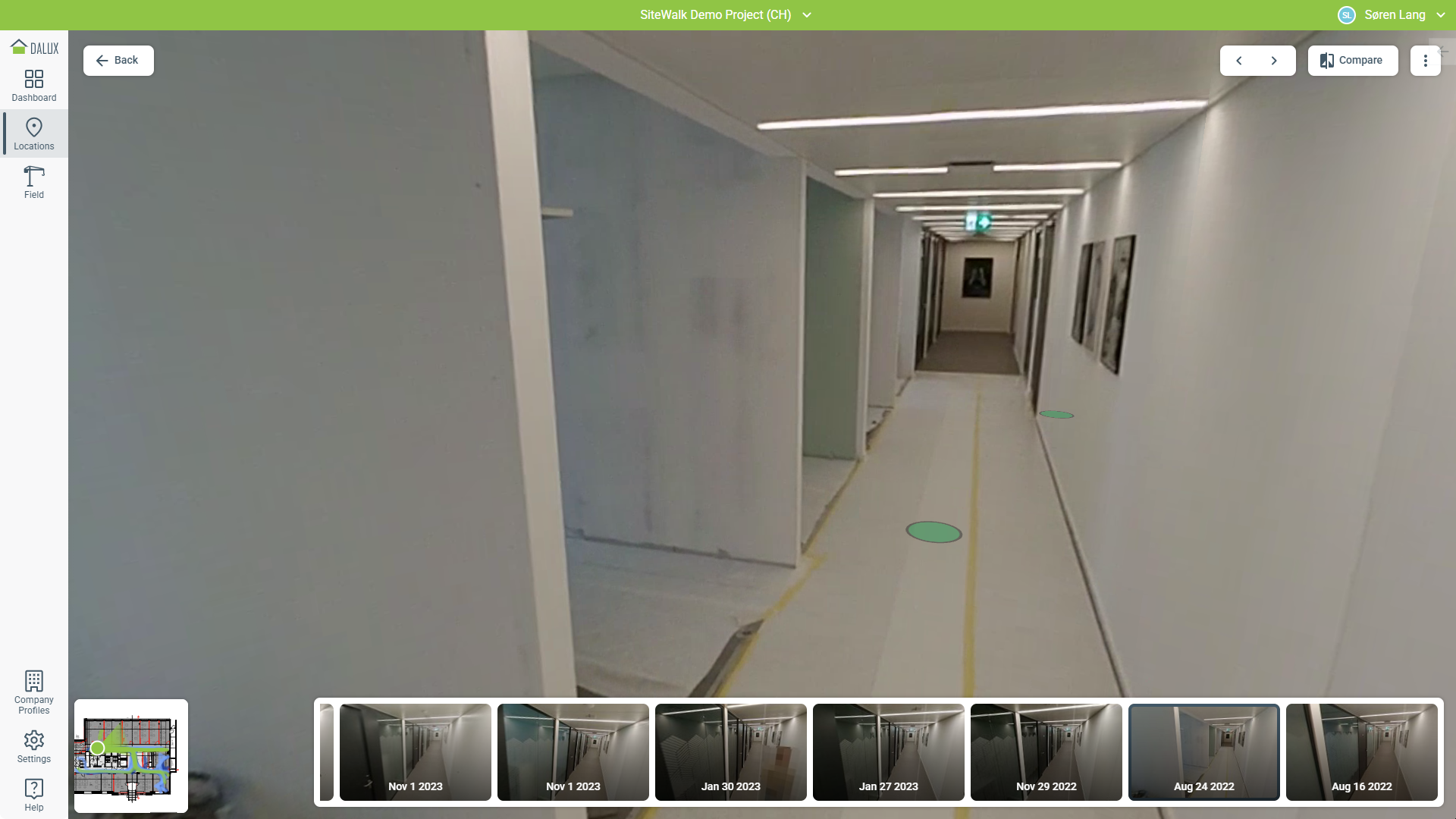

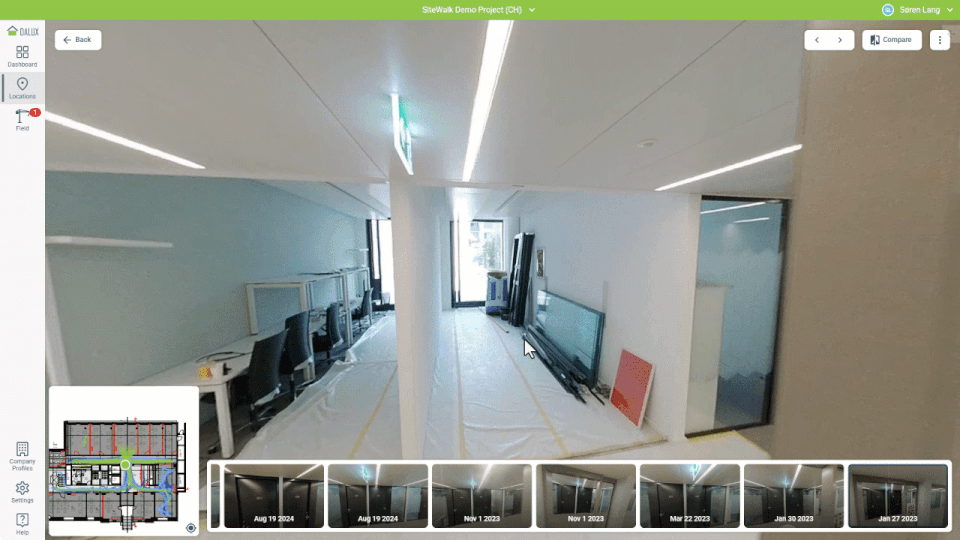

Om det finns flera SiteWalks kan du använda miniatyrbildens rullningsfält längst ner för att hoppa till en SiteWalk från ett annat datum på samma plats.

Skapa uppgifter i SiteWalks

När du visar SiteWalks är det också möjligt att klicka var som helst på bilden för att skapa en ny uppgift.

Klicka på bilden, sedan på Ny registrering, och välj sedan uppgiftstyp.

När du gör detta kommer en beskuren version av SiteWalk att läggas till i uppgiften.

Du kan också lägga till anteckningar till skärmdumparna.

Hur man jämför SiteWalks

Om flera SiteWalks har gjorts i samma område är det möjligt att jämföra dessa sida vid sida. Detta underlättar att följa byggprocessens framsteg, om SiteWalks är färdiga enligt ett konsekvent schema.

Det är också möjligt att jämföra en SiteWalk med 3D-modellen av byggnaden.

För att börja jämföra SiteWalks, öppna en SiteWalk på något av de sätt som beskrivits ovan.

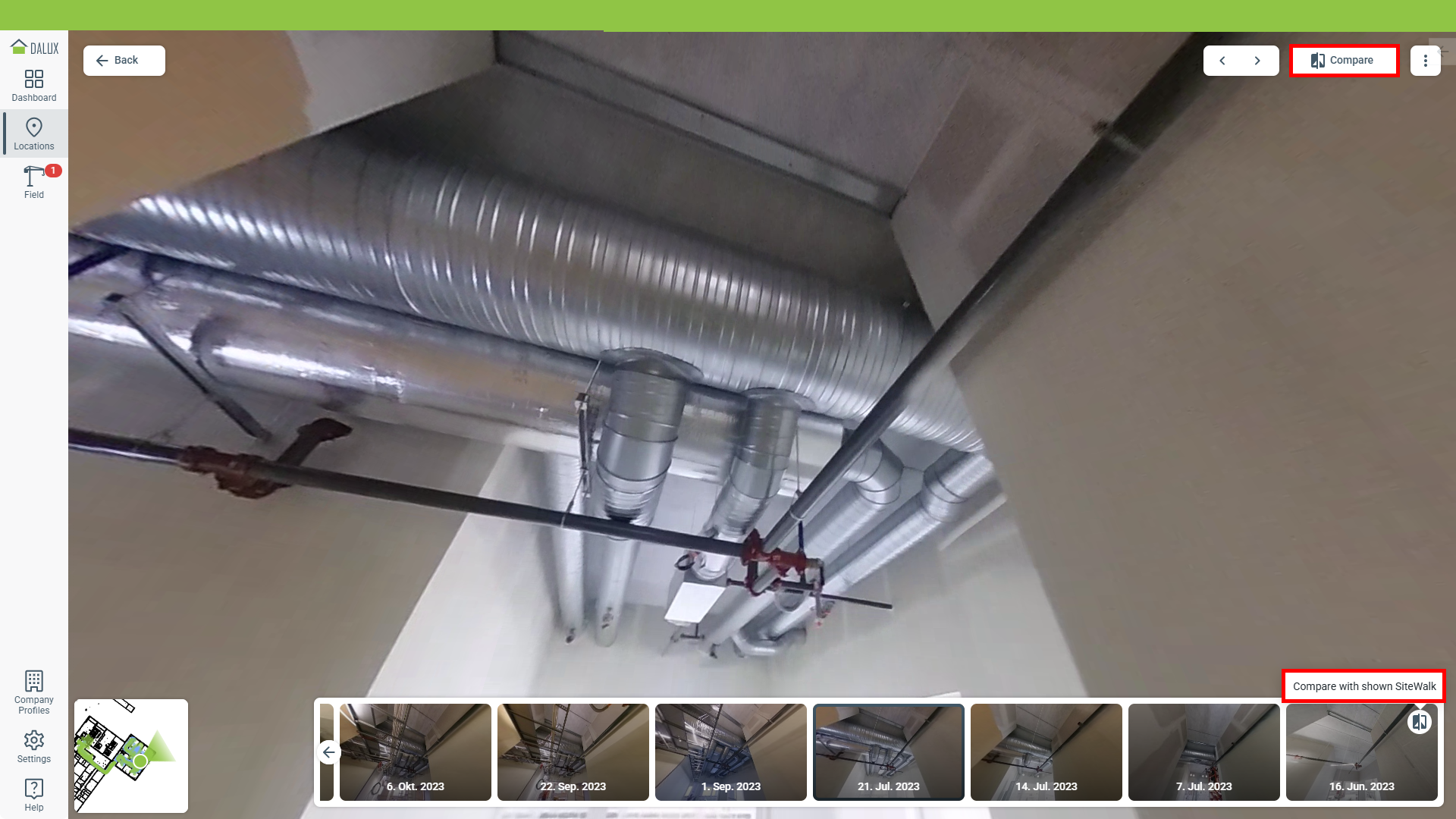

Använd miniatyrmenyn för att hitta den SiteWalk du vill jämföra med, klicka sedan på 'Jämför med visad SiteWalk' för att jämföra de två.

Du kan också klicka på Jämför i det övre högra hörnet

Som standard kommer jämförelsen att öppnas med den valda SiteWalk och den nyaste SiteWalk.

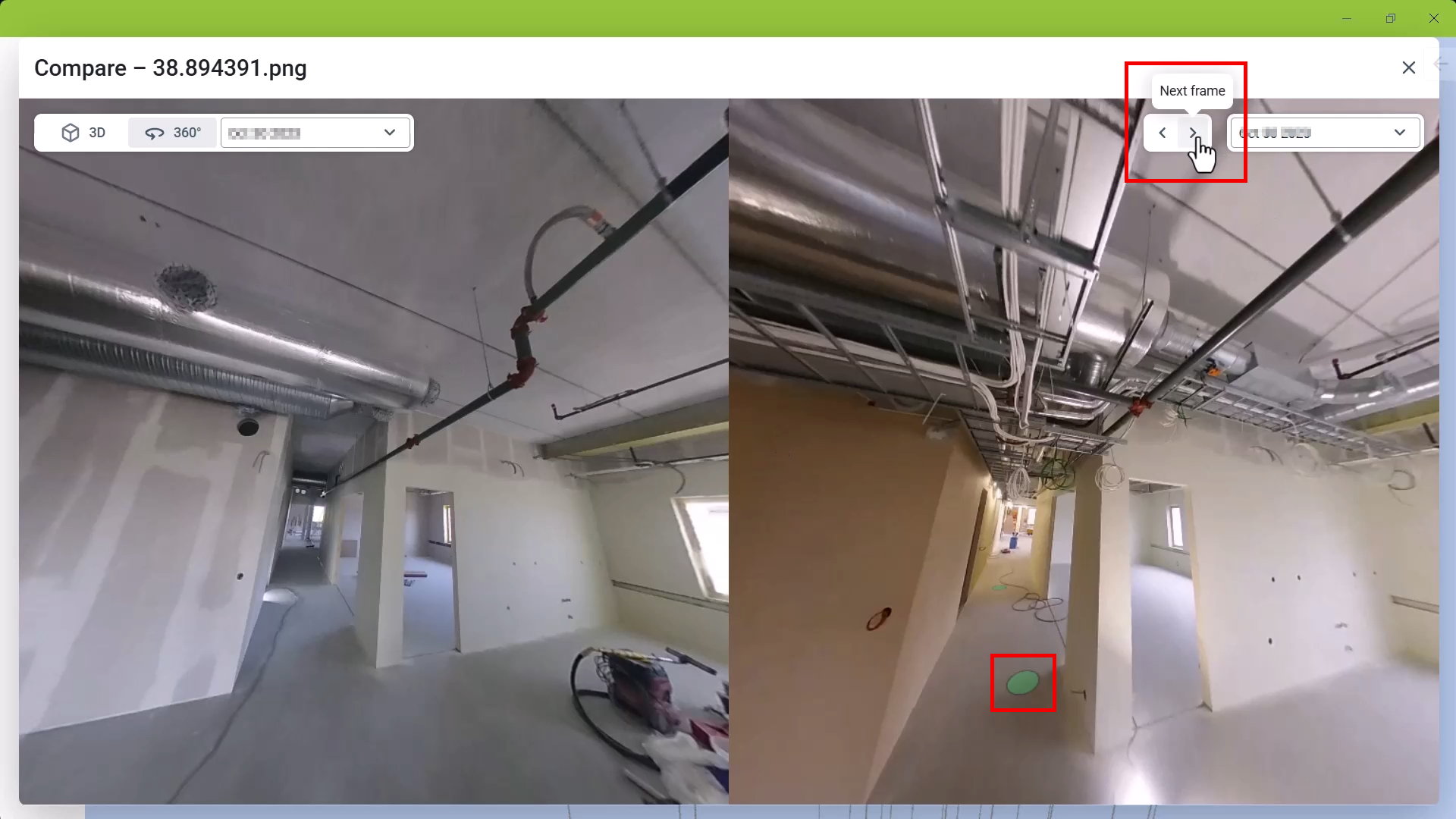

Du kan ändra till att jämföra mellan två SiteWalks genom att välja ett annat datum från rullgardinsmenyn. När du jämför SiteWalks synkroniseras vyerna automatiskt.

Jämför en SiteWalk med 3D-modellen genom att klicka på 3D.

När du jämför en SiteWalk kan du klicka och dra för att se dig omkring. Använd mittenknappen på musen för att zooma och blanksteg för att återställa zoomnivån.
Välj de gröna punkterna för att navigera till ett specifikt område. För stegvis navigering kan du använda vänster- och högerpiltangenterna (uppe till höger) för att flytta mellan positioner.

Exportera SiteWalks

Du kan exportera SiteWalks från Dalux som en interaktiv PDF. Detta PDF-dokument låter dig komma åt 360°-bilderna från SiteWalk på din dator.

För att exportera en SiteWalk, gå till:

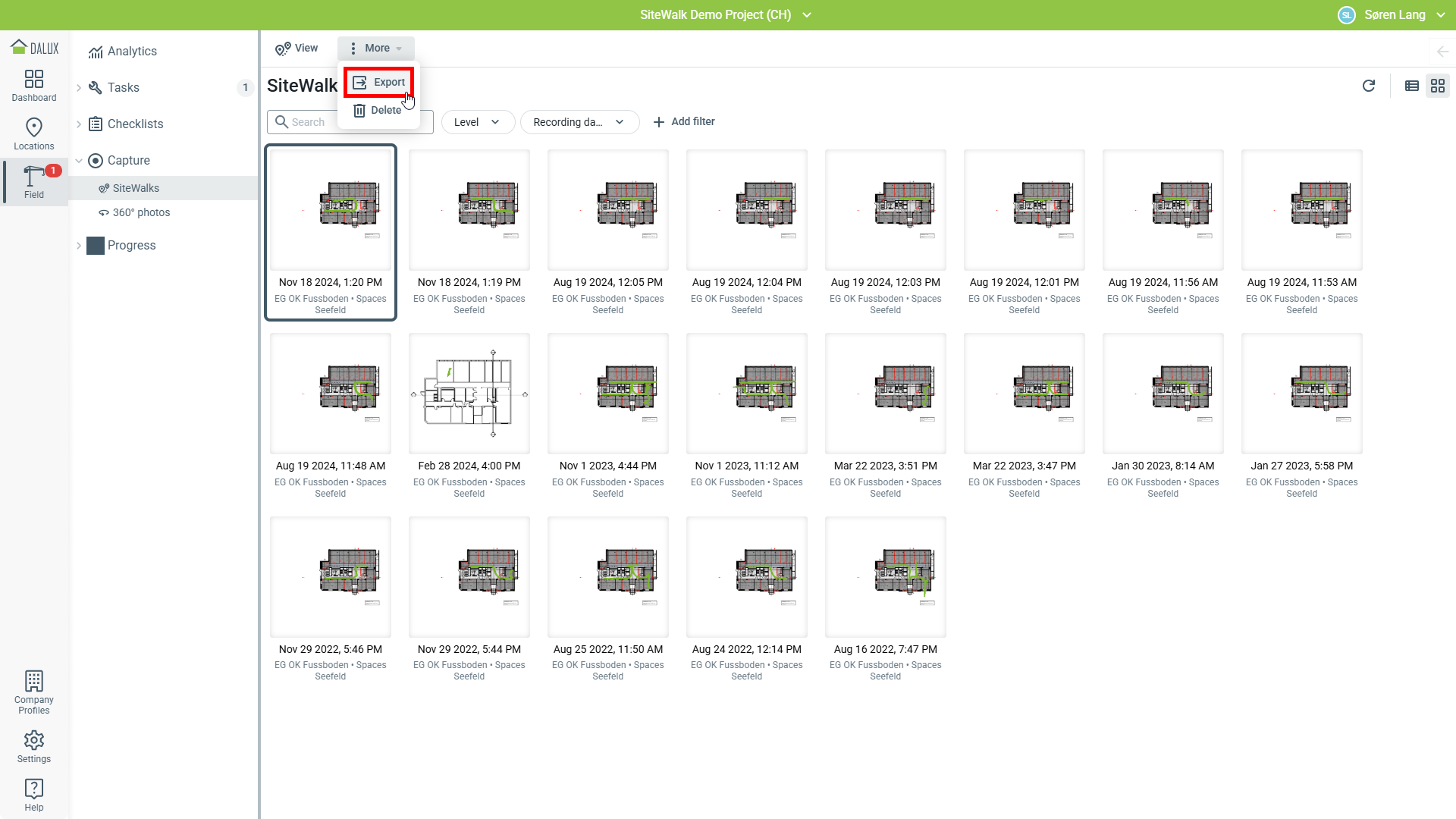

Field Capture SiteWalks Välj en specifik SiteWalk Exportera.

Detta kommer att exportera SiteWalk i ett .zip-format. Exporten inkluderar:

• En planritning med respektive placering av de 360°-bilder som tagits under SiteWalk
• Varje 360˚-bild som tagits under SiteWalk
• En panoramabildvisare

Genom att klicka på olika punkter i ritningen kan du direkt öppna 360˚-bilder. Du kan också navigera genom bilderna precis som när du visar SiteWalk i Dalux.

Exportfunktionen gör det möjligt att dela SiteWalks med användare som inte har Dalux. När den har exporterats och laddats ner kan du komma åt SiteWalk utan internetanslutning.
