Hur man ställer in Navisworks-pluginet

Navisworks Plugin är ett plugin utvecklat av Dalux som integreras i Navisworks och stödjer en mängd olika funktioner såsom att ladda upp modeller, ritningar och punktmoln, skapa kommentarer och koordinera dina konfliktkontroller i Dalux-miljön.

Den här artikeln förklarar hur du installerar och använder pluginet generellt samt hur du hanterar kommentarer i pluginet, hur du laddar upp och distribuerar uppgifter och hur du laddar upp punktmoln.

För att lära dig hur du går igenom processen att ladda upp en modell eller ritning med hjälp av tillägget kan du läsa den här artikeln, processen är densamma: Använd Revit-tillägget för att ladda upp och uppdatera 3D-modeller och ritningar.

 Varning

Denna plugin fungerar endast med fullständiga versioner av Navisworks, se till att din version av Navisworks stödjer pluginens version. När Navisworks uppdateras kan det orsaka problem på grund av versionskonflikt med pluginen.

Hur man laddar ner och ställer in Navisworks-pluginet

När du är inloggad i ditt projekt på webben kan du hitta pluginet genom att navigera till

Klicka på ditt namnLadda ner.

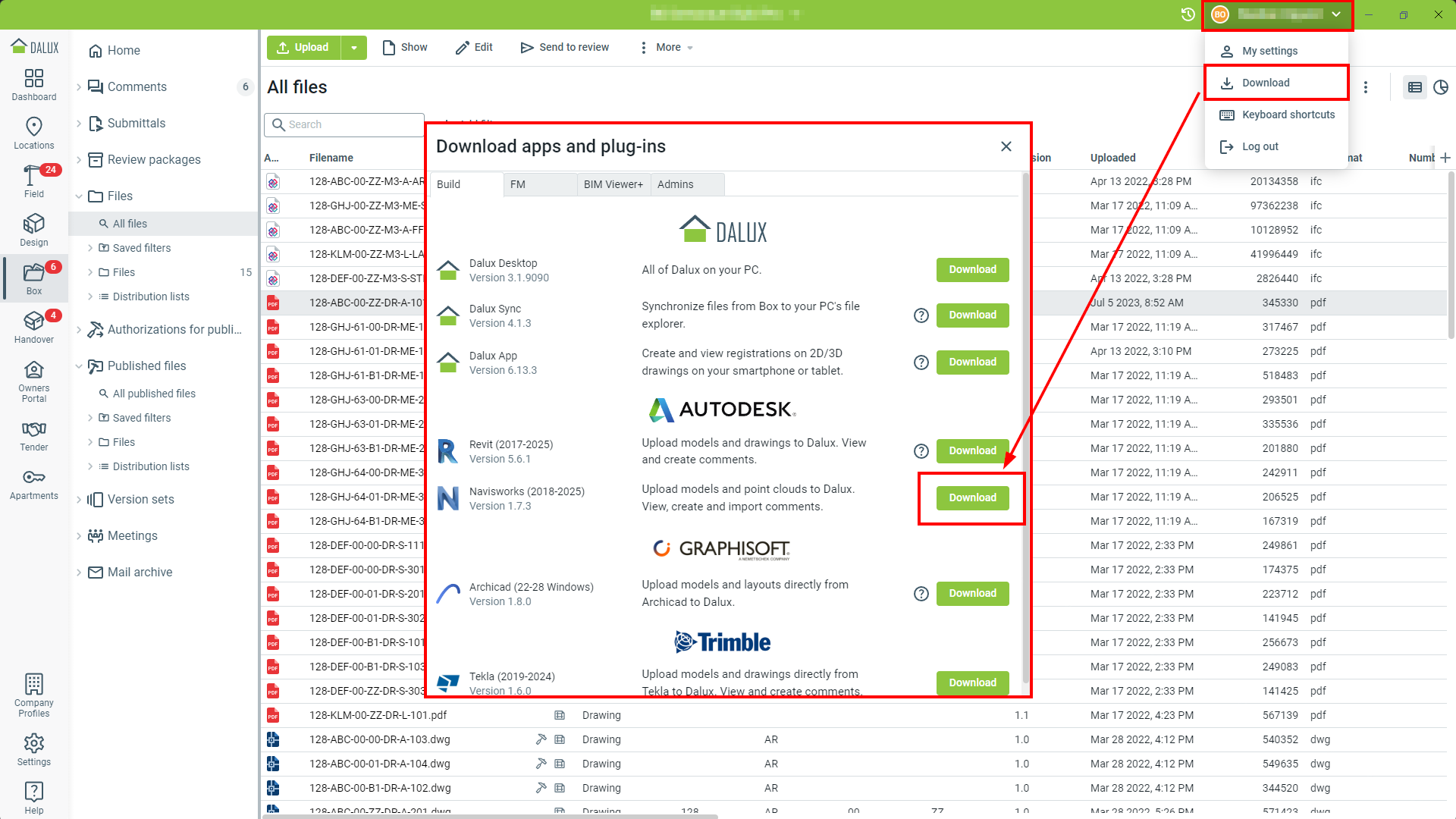

Du hittar den aktuella Navisworks-pluginet under Autodesk-sektionen:

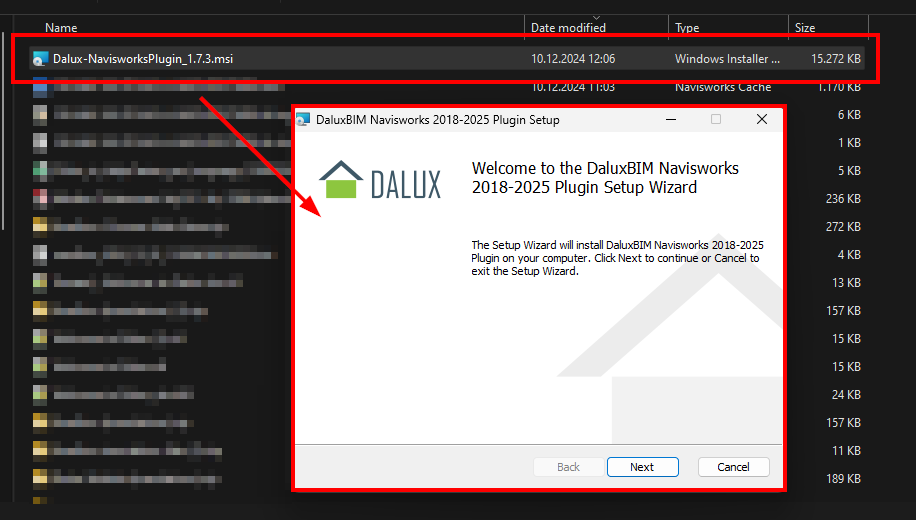

När du har laddat ner MSI-filen, öppna den och följ installationsguidens instruktioner:

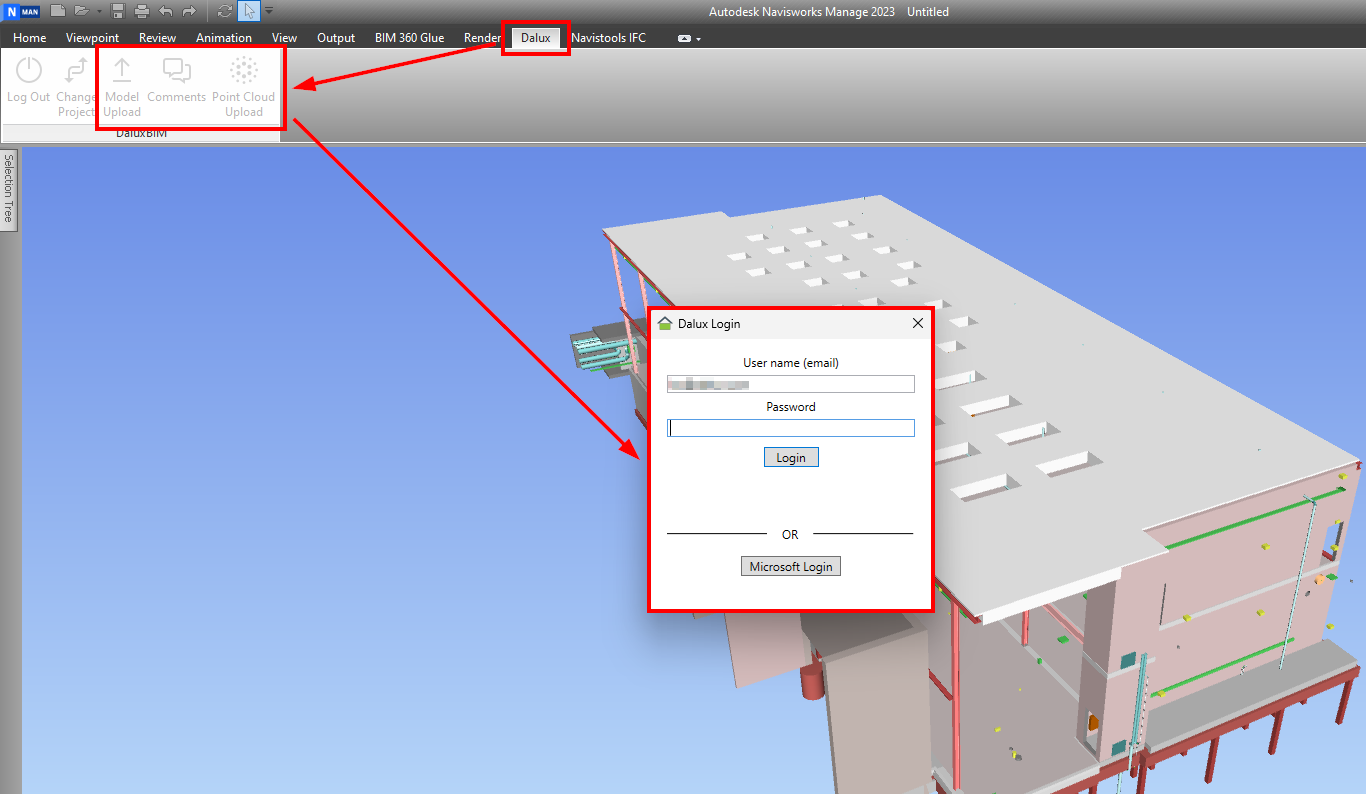

Du hittar Dalux-pluginet i verktygsfältet under Dalux-fliken. Om du klickar på antingen Modelluppladdning, Kommentarer eller Punktmolnuppladdning, kommer du att bli ombedd att logga in på ditt Dalux-konto. Logga in på ditt konto med dina Dalux-uppgifter:

Byt projekt

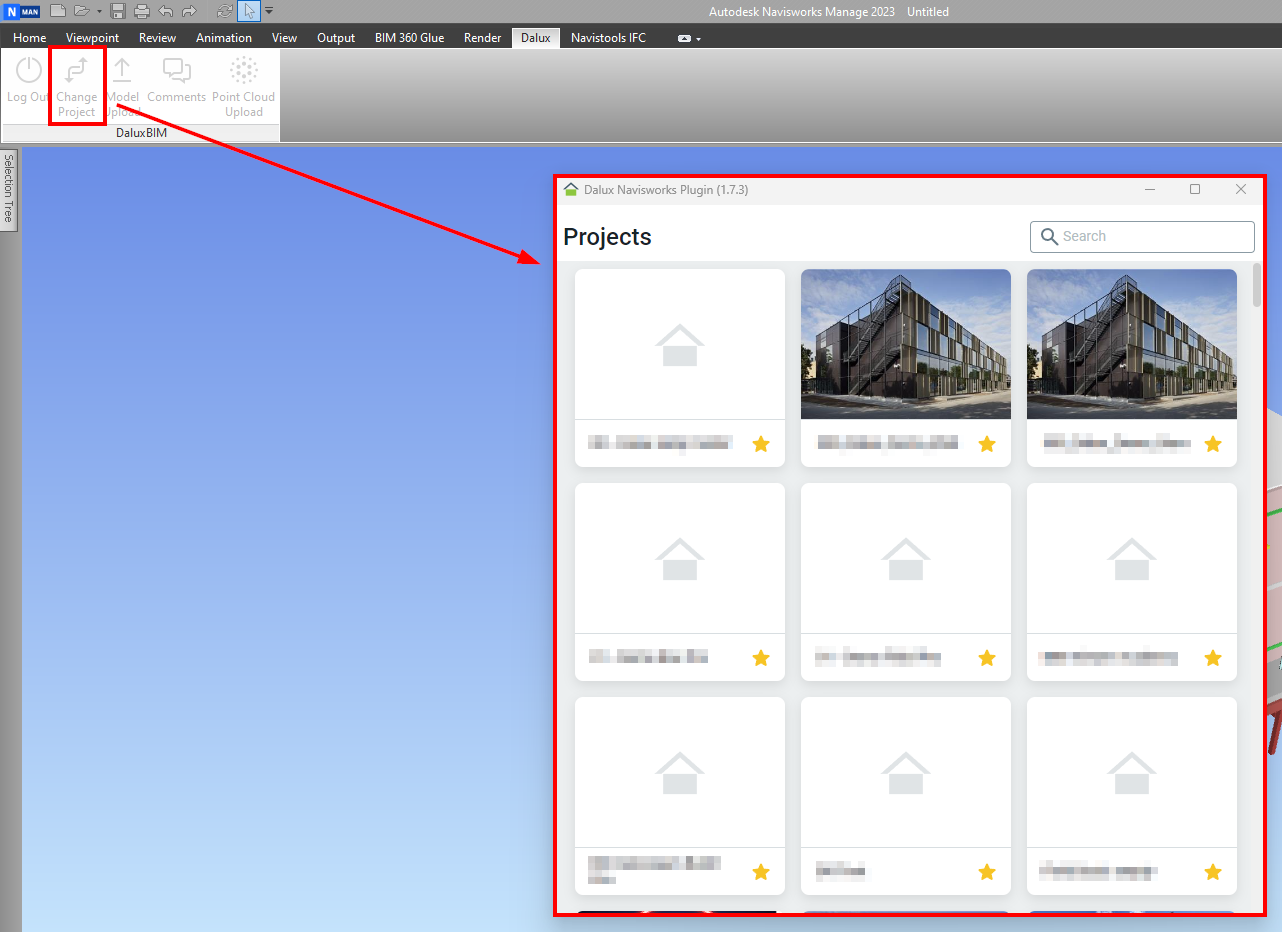

Om du har åtkomst till flera Dalux-projekt kan du välja det projekt du för närvarande arbetar med genom att klicka på Byt projekt.

Hur man använder pluginet

Skapa ny kommentar

Genom att klicka på Kommentarer får du tillgång till alla kommentarer du har åtkomst till i ditt Dalux-projekt.

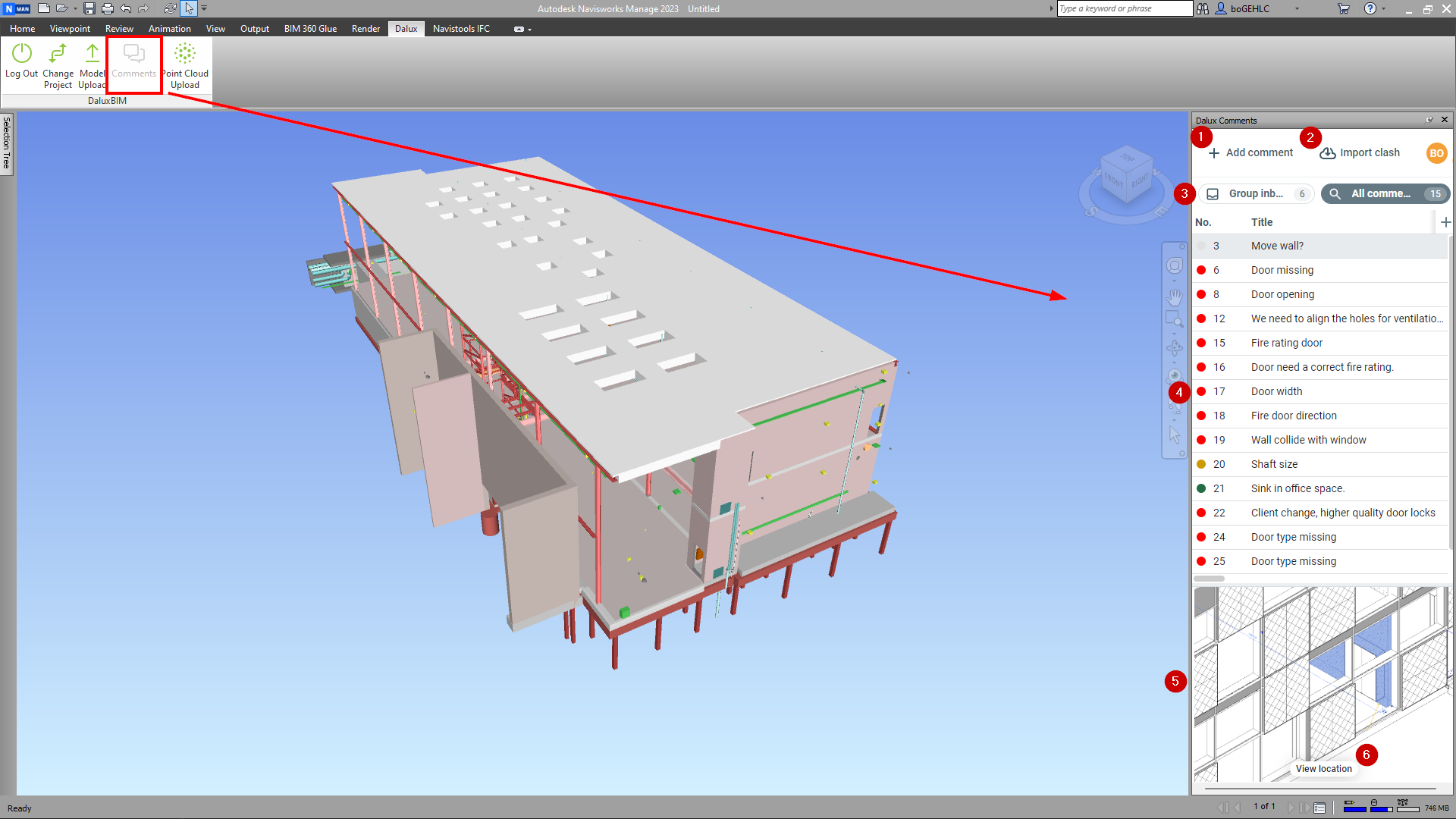

I denna vy kan du

1. Skapa en ny kommentar,
2. Importera konflikter,
3. Växla mellan din Gruppinkorg och Alla kommentarer,
4. Visa och öppna alla kommentarer från ditt projekt,
5. Få en förhandsvisning av den valda kommentaren och
6. Hoppa direkt till platsen för den valda kommentaren om den skapades i 3D.

För att skapa en ny kommentar, välj Lägg till och skapa en ny kommentar precis som du skulle göra direkt i Dalux. Välj en typ, kommunikationskanalen, ansvar och annan information:

Visa och redigera kommentarer

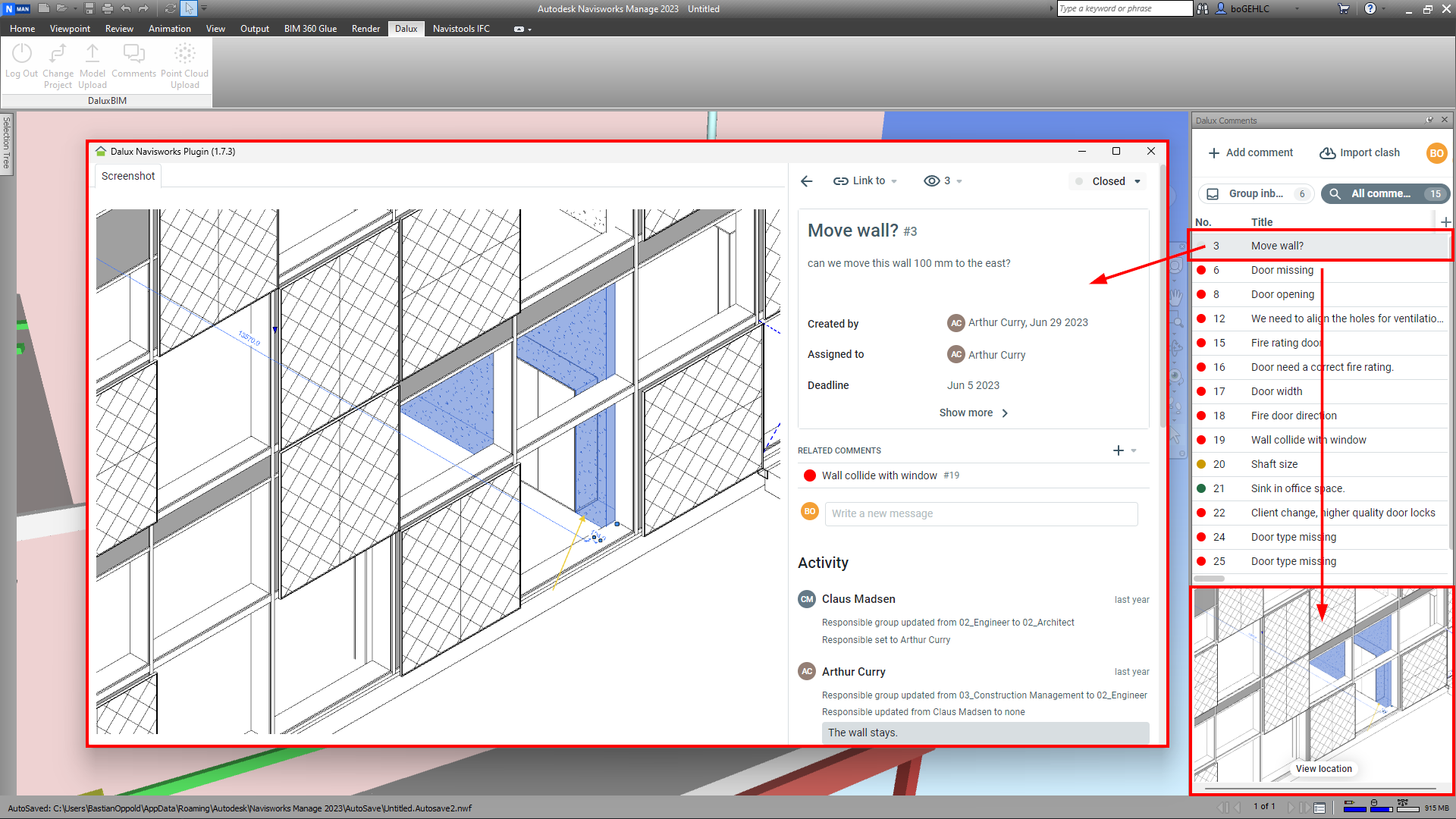

För att visa befintliga kommentarer kan du välja din Gruppinbox eller Alla kommentarer och välja posten. Du kommer att se en förhandsvisning längst ner. För att öppna kommentaren i fullskärm och visa all information som hör till förhandsvisningen, dubbelklicka bara på kommentaren i listan.

I det här fönstret kan du också redigera eller svara på kommentaren och till och med stänga den om uppgiften är löst och du har rätt att göra det.

Klicka på 'Visa plats' i förhandsvisningen för att hoppa direkt till elementet. Detta fungerar endast om Dalux kan hitta de markerade elementen i den modell som för närvarande är öppen i Navisworks.

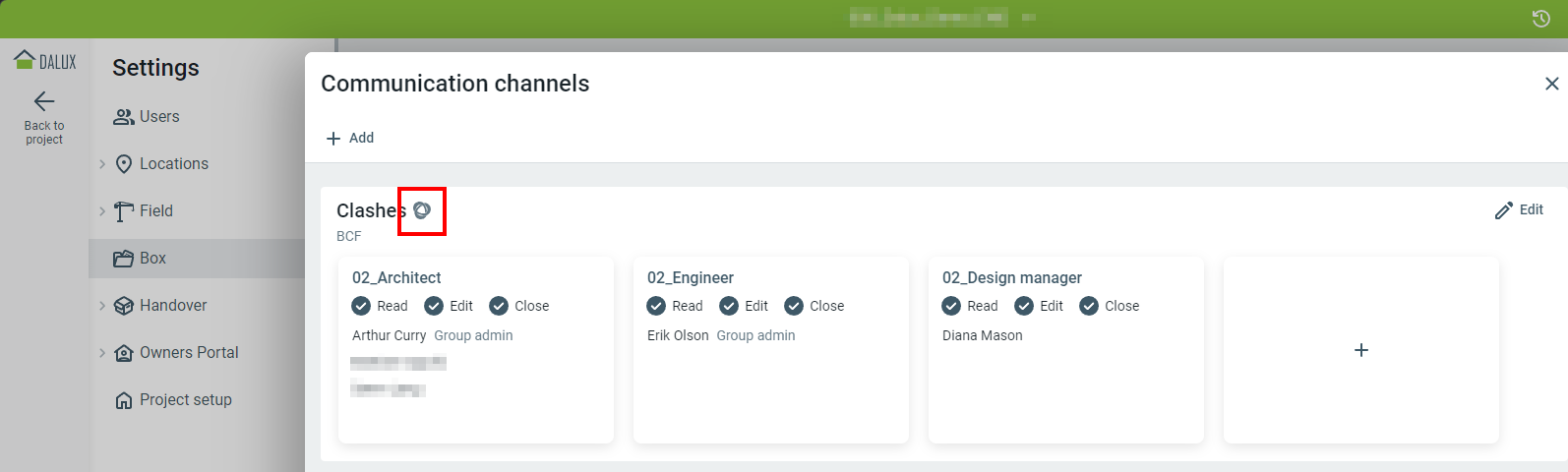

Importera konflikter

Om du kör tester, t.ex. konflikter, på dina modeller i Navisworks kan du ladda upp de resulterande uppgifterna direkt till Dalux och samordna dem med de ansvariga konstruktörerna. För att göra det, klicka på

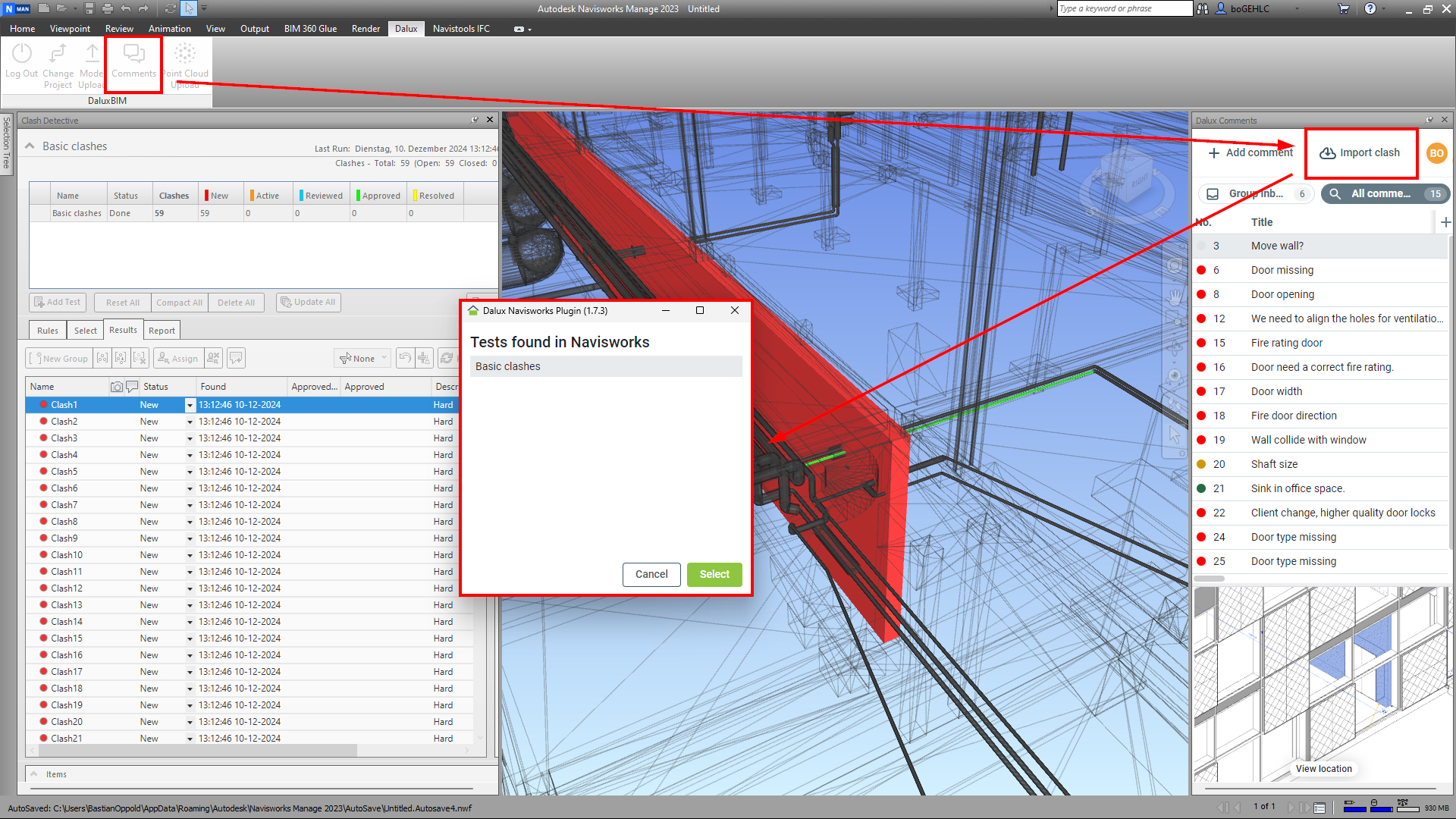

KommentarerImportera konfliktVälj ditt test.

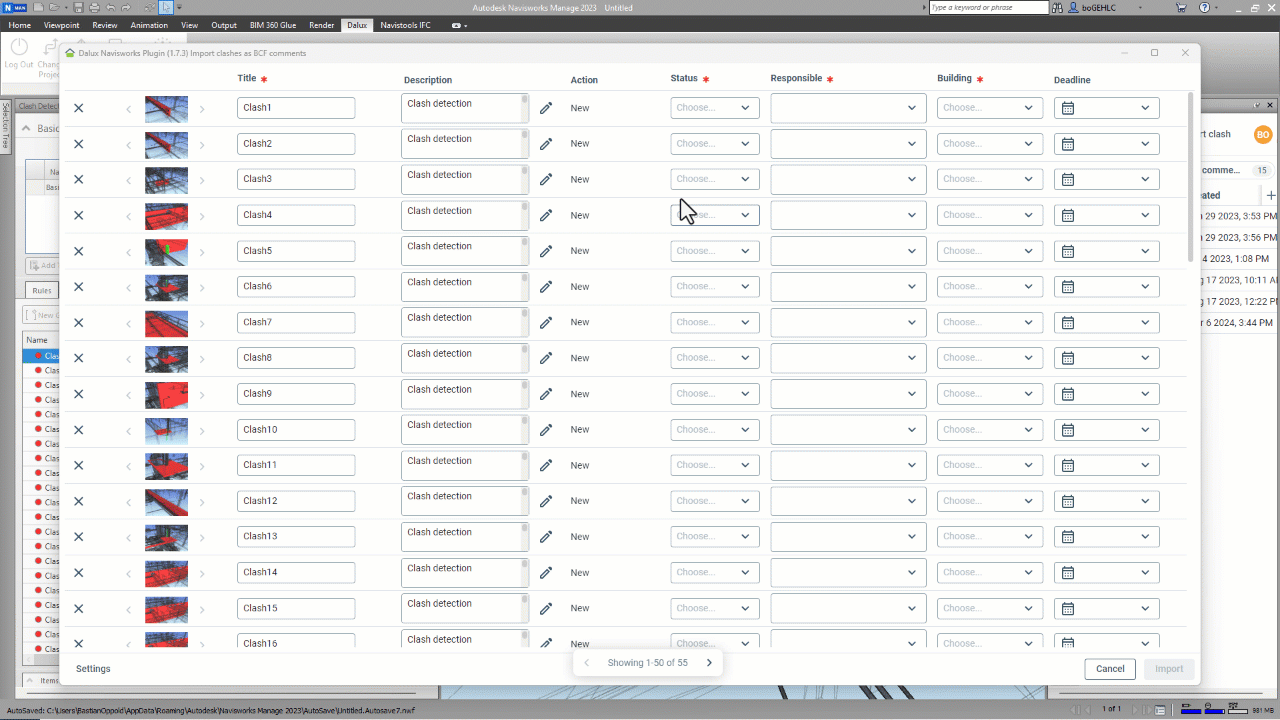

Pluginet bearbetar uppgifterna och låter dig fylla i informationen precis som när du skapar kommentarer.

För att göra det enklare att redigera alla uppgifter på en gång kan du ange ett värde i ett av datafälten och dra ned den gröna markören längst ned till höger på det markerade fältet.

Alternativt kan du mappa värden om de är desamma för alla uppgifter.

Gå till 'Inställningar' och välj vilket Dalux-värde du vill mappa med vilket Navisworks-värde. Klicka på 'Spara' för att ange detta värde för alla uppgifter.

Konflikter som inte har laddats upp via pluginet tidigare skapas som nya i Dalux. Om du uppdaterar redan befintliga konflikter kommer Dalux att upptäcka detta och uppdatera kommentarerna därefter istället för att skapa nya kommentarer.

Ladda upp punktmoln

Du kan också använda Navisworks-pluginet för att ladda upp punktmoln till ditt Dalux-projekt. För att göra detta, klicka på Uppladdning av punktmoln.

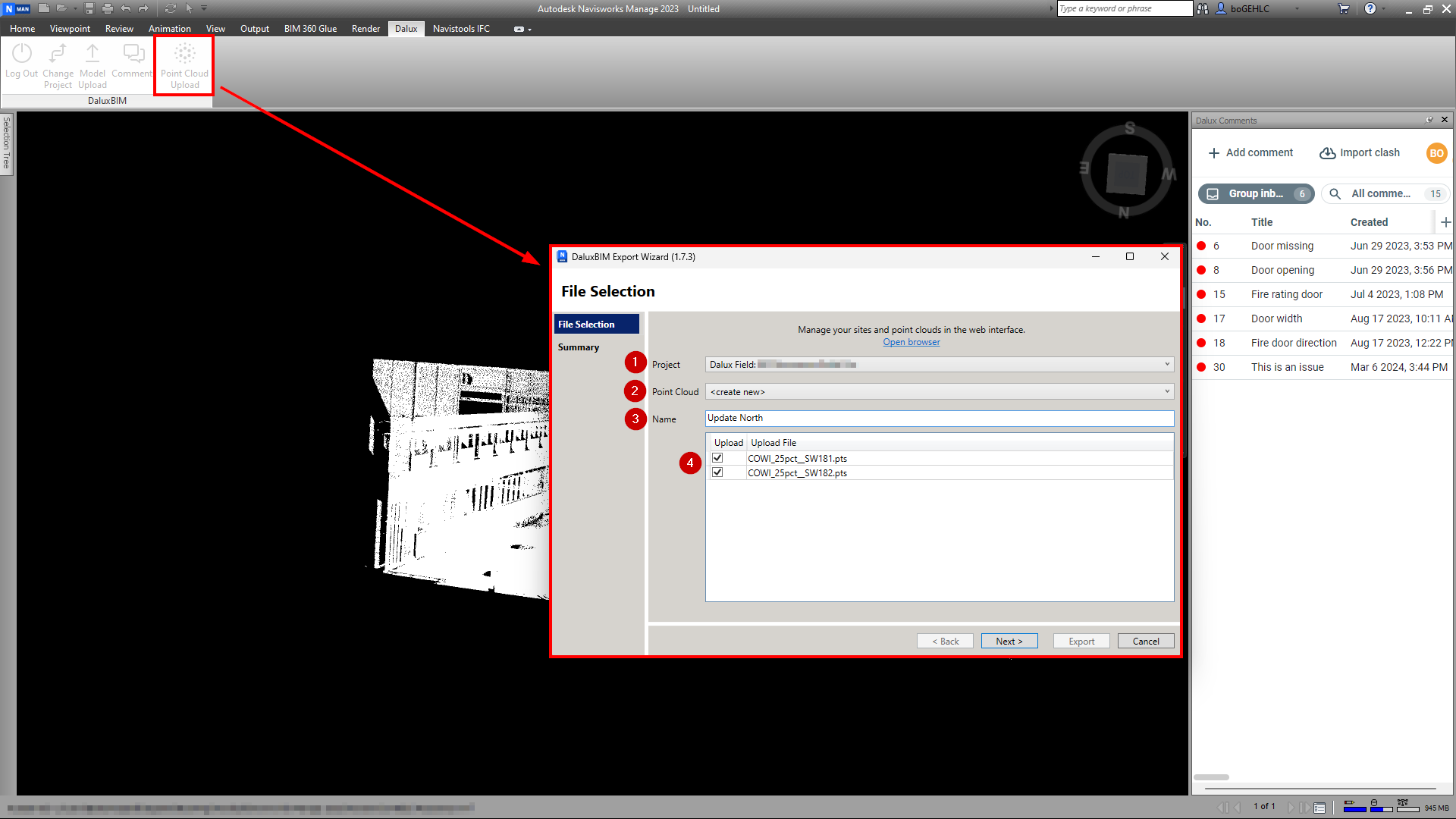

Följ sedan dessa steg:

1. Projekt: Välj i vilket projekt du vill ladda upp punktmolnet.
2. Punktmoln: Välj att antingen lägga till ett nytt punktmoln eller ersätta ett befintligt.
3. Namn: Om du vill lägga till ett nytt punktmoln, välj ett namn för det.
4. Välj de filer du vill ladda upp som ett nytt punktmoln.
5. Nästa
6. Sammanfattning: Kontrollera om dina inställningar är korrekta.
7. Exportera

Notera att med varje uppladdning skapas exakt ett punktmoln. Om du har valt flera filer slås de samman till ett punktmoln i Dalux.

Efter att filerna har bearbetats av Dalux, kan du visa dem i webbläsaren eller i Dalux Desktop App när som helst.
