I den här artikeln kan du läsa om BIM-datafiler och hur du använder dem i Dalux.
Med BIM-datafiler kan du lägga till egenskaper och egenskapsvärden till BIM-modeller i Dalux utan behov av extern programvara. Detta tillåter olika parter i projektet att lägga till information om modellobjekt, t.ex. brandklassificeringar/specifikationer direkt i Dalux.
Hur man skapar en BIM-datafil
Användarrättigheter
BIM-datafiler kan skapas av projektadministratörer och projekteringsledare. De är endast tillgängliga i Dalux Box Pro. BIM-datafiler behöver inte aktiveras.
För att lägga till egenskapsvärden i en BIM-datafil behöver du ha 'Skriv'-användarrättigheter i mappen där filen är sparad.

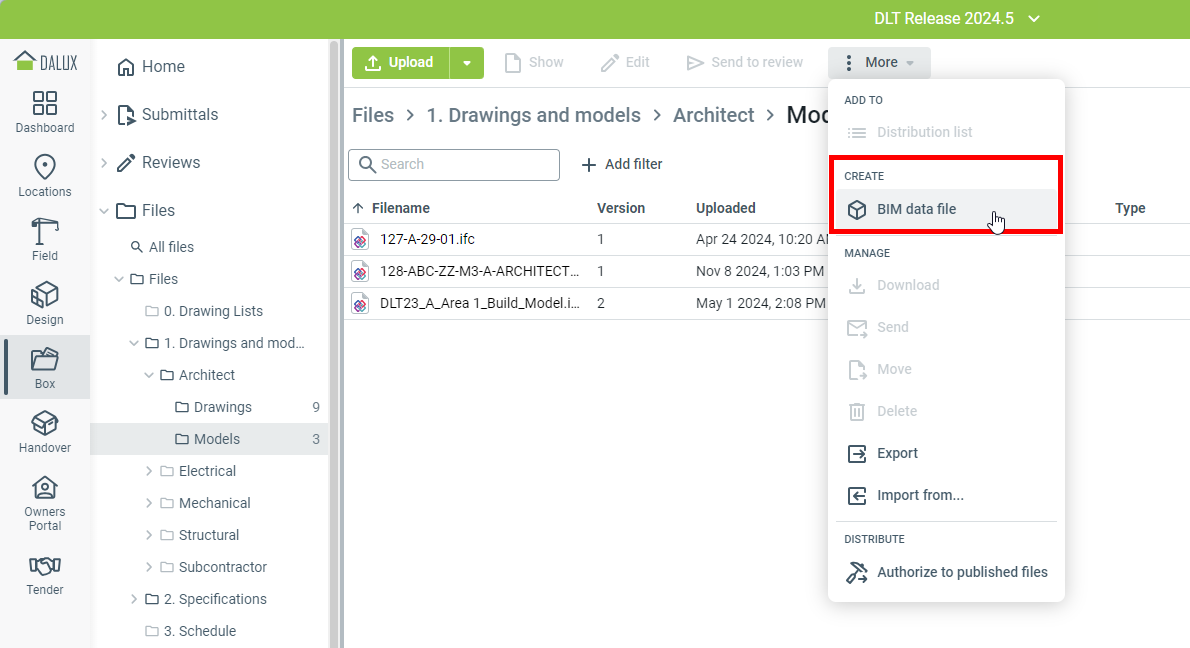

För att skapa en BIM-datafil, gå till:Box
Alla filer eller en specifik mapp
Mer
BIM-datafil.
Teknisk information
Du kan endast skapa en BIM-datafil om:
- Din byggnad är publicerad till Platser
- Din byggnad har 3D-modell(er)
Om du använder obligatoriska mallar för filnamngivning måste BIM-datafilens namn uppfylla kraven för mallen.
Ge filen ett namn och välj vilken mapp filen ska sparas i. Om du skapar en BIM-datafil från en specifik mapp sparas BIM-datafilen automatiskt i denna mapp.
Ett nytt fönster visas där du väljer för vilken byggnad du skapar BIM-datafilen. När en byggnad har valts visas dina 3D-modeller.
Lägga till filter och egenskaper i en BIM-datafil

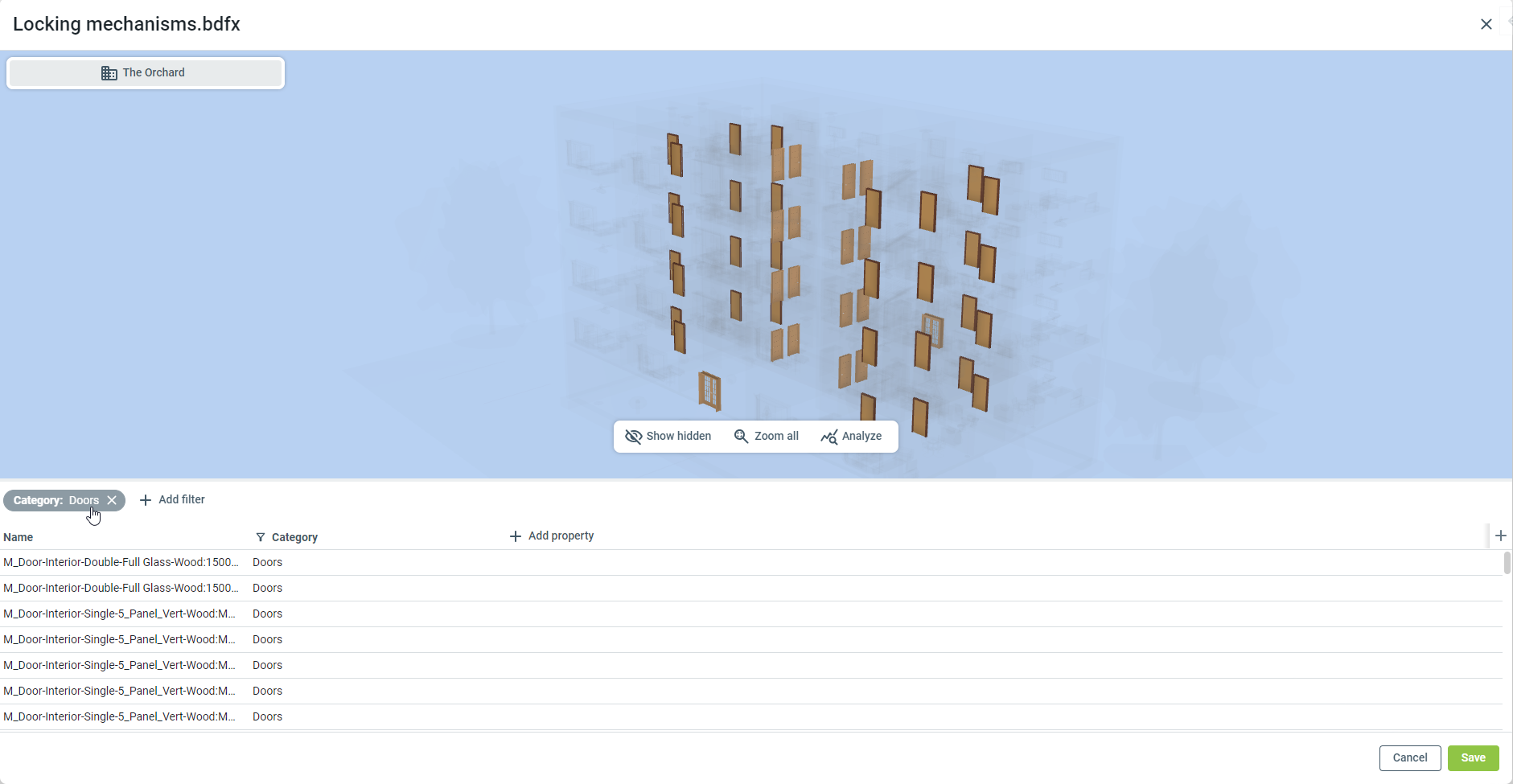

Du kan använda filter för att begränsa vilka element i modellen du vill lägga till en egenskap till. Filtret sparas i BIM-datafilen.
Om du vill lära dig mer om att använda filter i Platser, kan du läsa den här artikeln: Filter och visualisering i Platser.

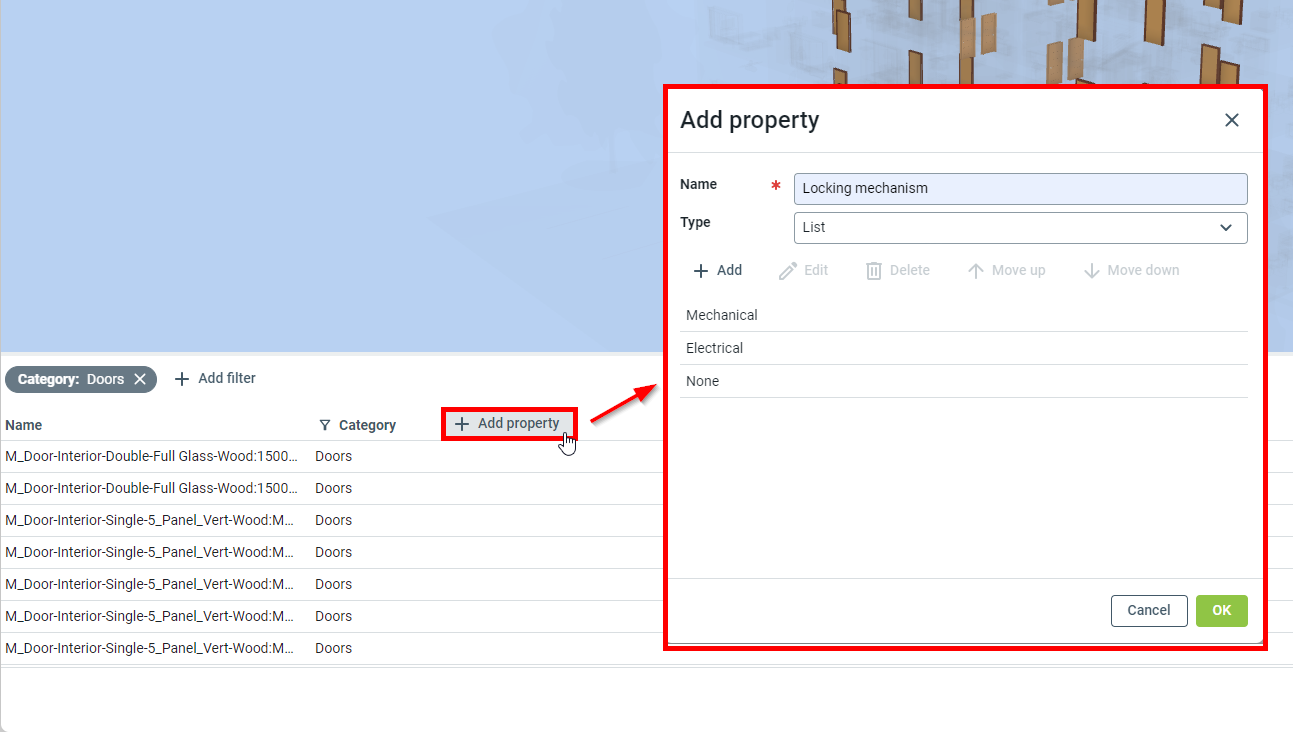

Klicka på Lägg till egenskap i listan för att börja lägga till en ny egenskap.
När du lägger till en egenskap måste du först ge den ett namn och sedan välja vilken typ egenskapen ska ha. Du kan välja mellan:
- Text: Ett textfält för ospecificerad anpassad text.
- Nummer: Endast för nummer. Du skriver antingen heltal eller decimaler. När du använder nummer kan du också lägga till en enhet.
- Lista: En förinställd lista med värden att välja från. Endast ett värde kan väljas från listan för varje objekt.
Efter att ha lagt till åtminstone en egenskap är BIM-datafilen nu redo att fyllas i. Klicka på 'Spara' för att spara dina ändringar.
Teknisk information
När egenskaper har lagts till i BIM-datafilen och du klickar på 'Spara' kan du inte lägga till, redigera eller ta bort egenskaper från filen men du kan ändra egenskapsvärdena. Om du behöver mer egenskaper, måste du skapa en separat fil.
När du sparar BIM-datafilen måste filen behandlas innan den är synlig i Platser.
Hur man lägger till egenskapsvärden i en BIM-datafil
Användarrättigheter
För att lägga till egenskapsvärden i en BIM-datafil behöver du ha 'Skriv'-användarrättigheter i mappen där filen är sparad. Projektadministratörer och projekteringsledare kan också lägga till egenskapsvärden i BIM-datafilen.
För att börja lägga till egenskapsvärden i en BIM-datafil, lokalisera först filen i Box.
Välj filen och dubbelklicka eller klicka på Visa för att öppna den.

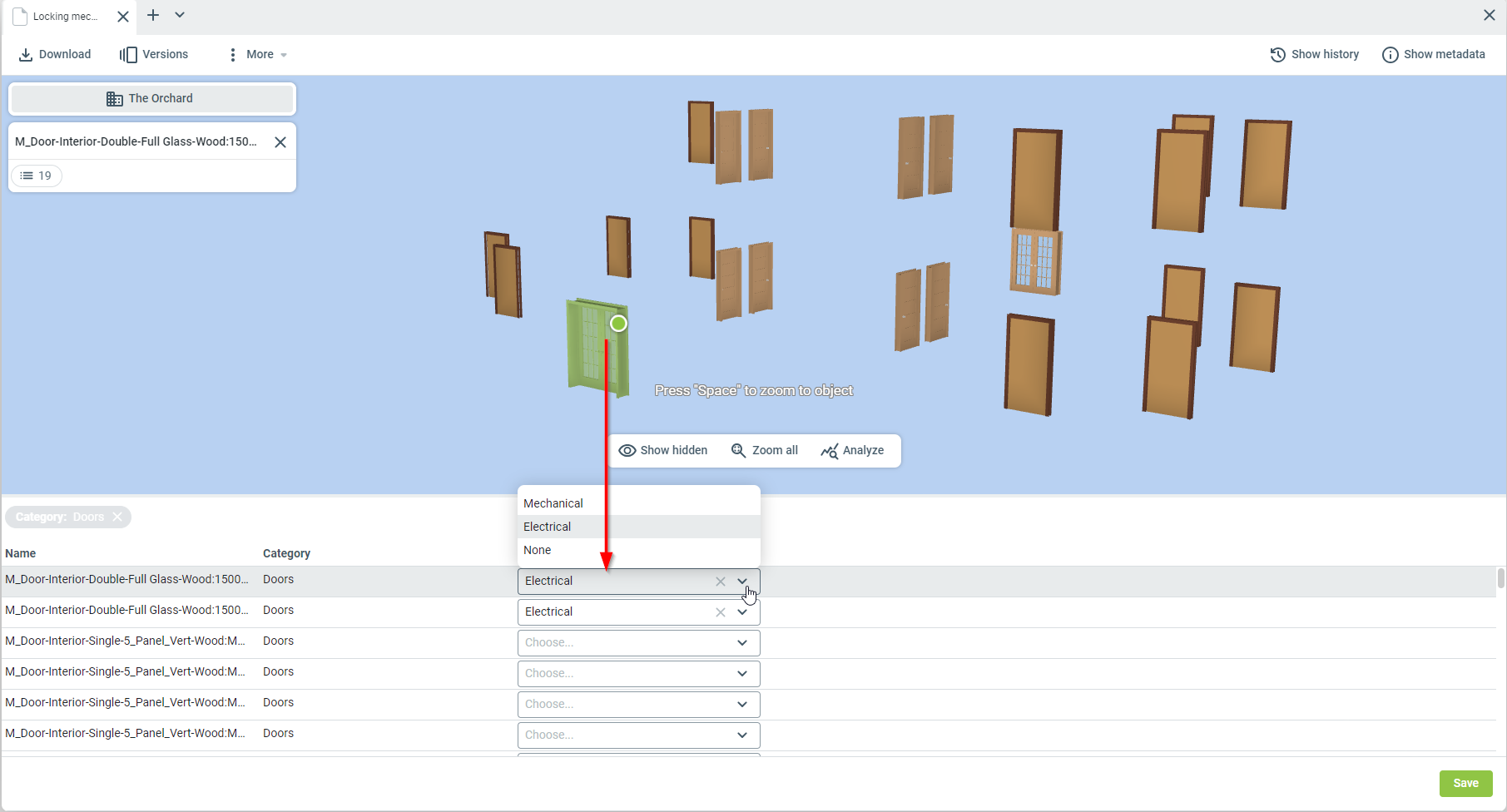

När du klickar på ett objekt i BIM-viewer kommer motsvarande objekt i listvisningen att markeras. Om du klickar på en rad i listvisningen kommer BIM-viewer automatiskt att markera och zooma in på motsvarande objekt.

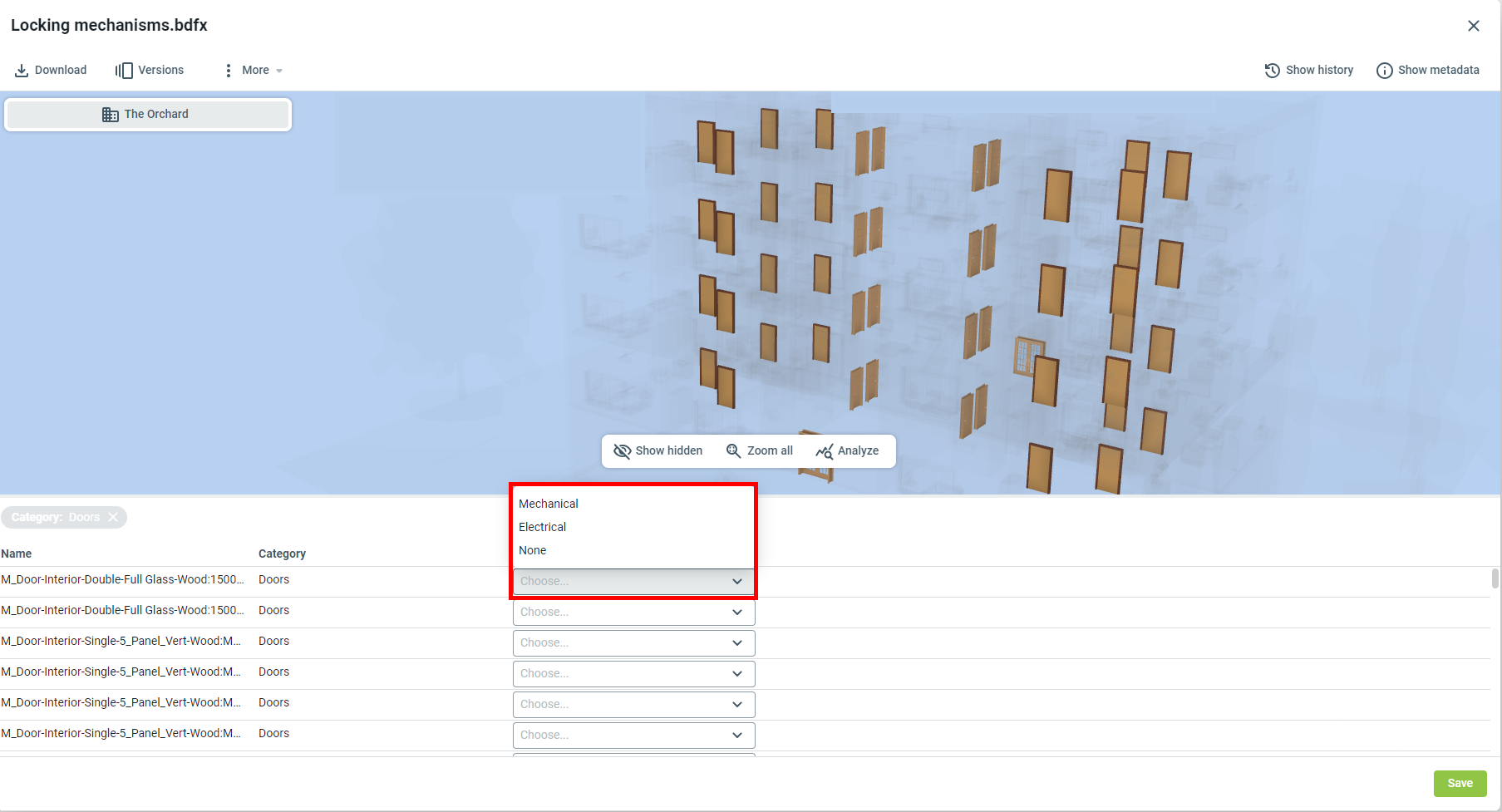

Du kan fylla i egenskapsvärdena genom att skriva in dina värden (för text och nummer) eller genom att välja värdet från den fördefinierade listan.
När du har lagt till egenskapsvärdena kom ihåg att klicka på 'Spara'.
Observera
När du sparar en BIM-datafil måste den behandlas innan den är tillgänglig i Platser. Det kan ta en kort stund innan dessa ändringar är tillgängliga. Om du inte ser dina ändringar, vänta en stund och försök igen senare.

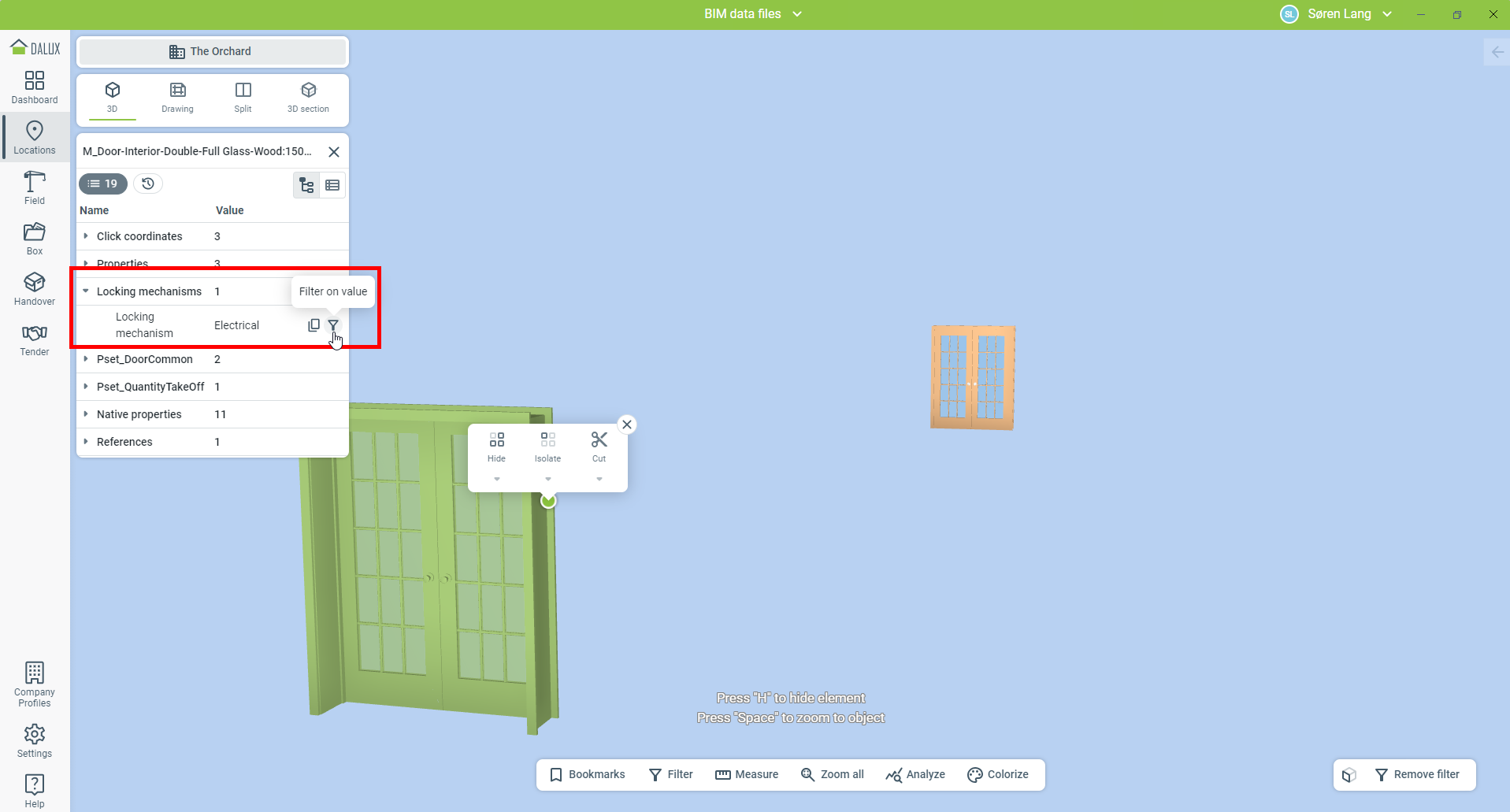

När filen har behandlats kan egenskaper och värden ses i Platser. Du kan söka och använda filter för BIM-datafilens egenskaper, precis som andra egenskaper i din modell.
Läs mer
Om du vill lära dig mer om att använda filter i Platser, läs den här artikeln: Filter och visualisering i Platser.
