Hur man använder Design

Den här artikeln beskriver hur du konfigurerar och använder Design i Dalux.

Om du använder manuell publicering och filområden kan Design ge dig en miljö inom Dalux där du kan visa och kommunicera om opublicerade modeller och ritningar.

I denna miljö kan du använda modellvalidering, kommentarer och andra Dalux funktioner för att samarbeta om modeller och ritningar mellan olika team.

Du kan läsa mer om att använda manuell publicering och filområden i dessa artiklar:

• Hur man använder manuell publicering
• Filområden

Hur man konfigurerar Design

Aktivera Design

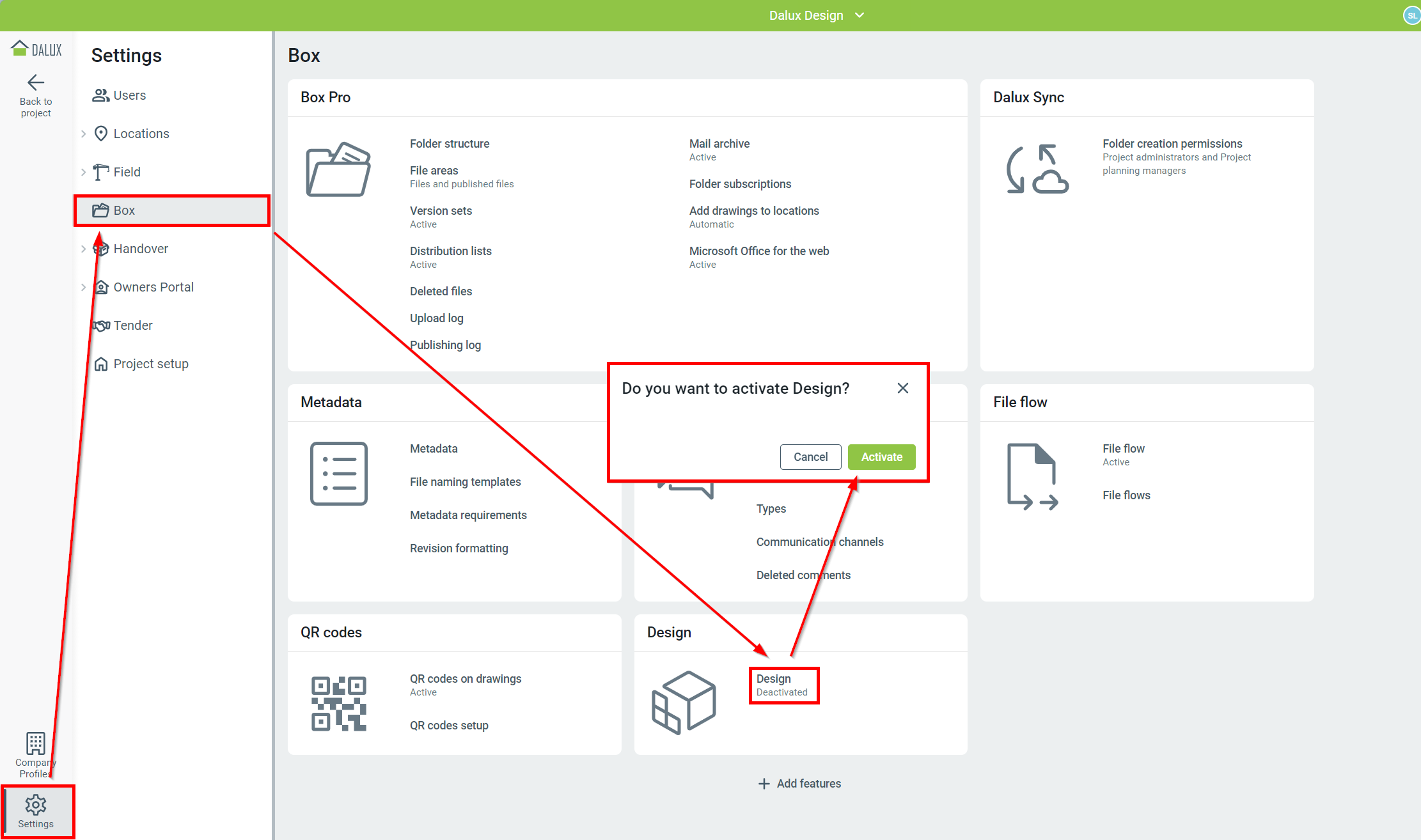

För att aktivera Design, gå till Inställningar Box Design 'Aktivera'

När Design har aktiverats kommer en ny menypost att visas i projektets sidofält. Innan användare i projektet kan få åtkomst till Design, behöver du konfigurera grupper med behörighet.

Åtkomst till Design

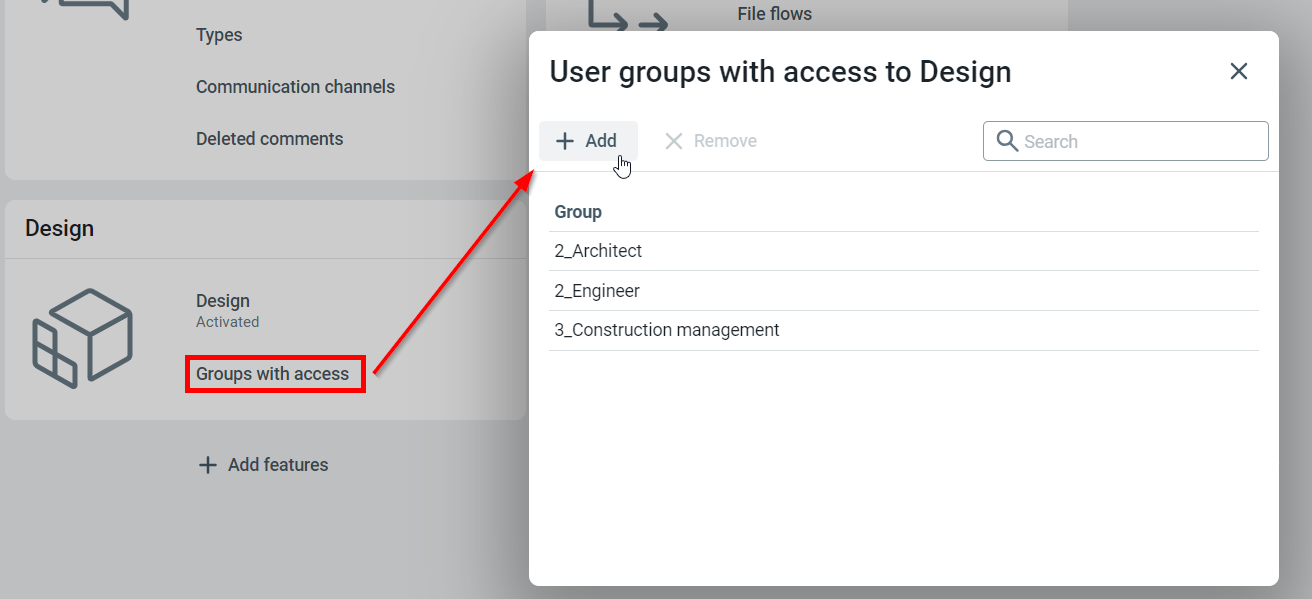

För att kontrollera åtkomst till Design, gå till Inställningar Box Design 'Grupper med behörighet'

I popup-fönstren klickar du på Lägg till, och välj de användargrupper du vill ge åtkomst till. Alla användare i den valda användargruppen kommer nu att kunna se och använda Design.

Hur man använder Design

I Design kan du arbeta med opublicerade och publicerade versioner av modeller, till exempel i projektets designfas eller när du gör ändringar i modeller under produktionen.

Navigering i Design fungerar likadant som i Platser - du kan läsa mer om att använda Platser i den här artikeln: Navigera i Platser på datorn.

När du använder Design kan du:

• Använd kommentarer och kommunikationskanaler
• Filter, mäta och färglägg
• Använd modellvalidering för kollisioner, säkerhetsavstånd, och metadata
• Jämför publicerade och opublicerade modellfiler

Du kan inte göra Field-registreringar (Uppgifter, checklistor, etc.) på modeller eller ritningar i Design.

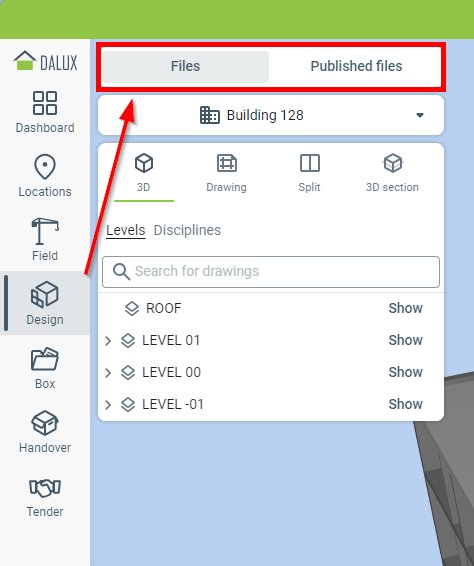

Du kommer åt Design genom att klicka på Design i sidofältet. I Design kan du växla mellan modellfilerna från områdena ”Filer” och ”Publicerade filer”

När du växlar mellan de modellfiler du visar kommer filter och snitt att behållas. Detta låter dig snabbt byta mellan modeller för att se ändringar som har gjorts.

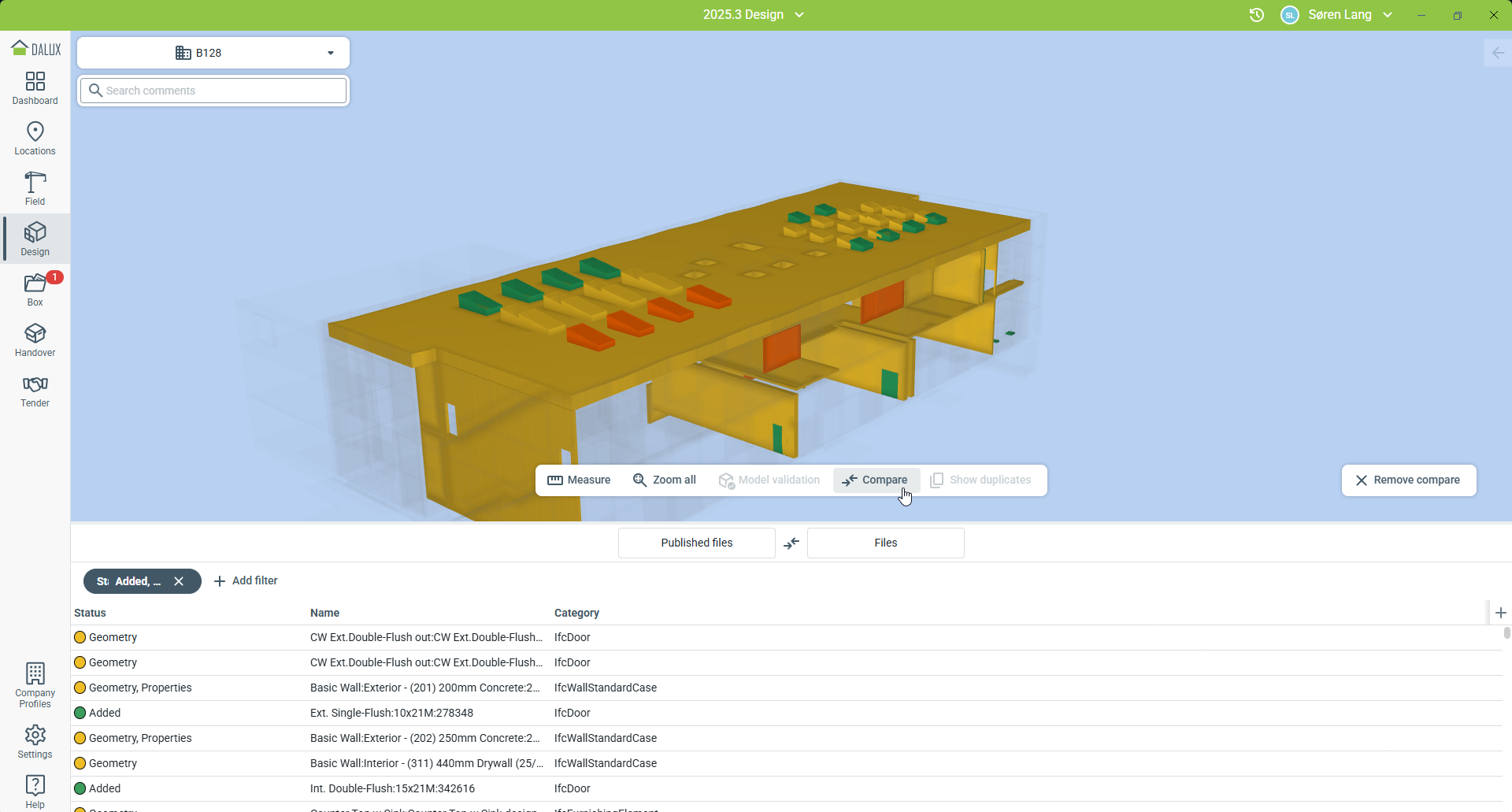

Om du använder skrivbordsappen kan du jämföra de senaste versionerna av modellen med den opublicerade versionen Filer och versionen i Publicerade filer. Du kan använda listvyn för att filtrera och sortera efter ändringar i modellen.
