Navigera i Platser på skrivbordet

I den här artikeln beskrivs hur man navigerar modeller och ritningar i Dalux på skrivbordet. Att lära sig hur man bäst rör sig runt sin 3D-modell hjälper dig att snabbt hitta den information du söker.

Vi rekommenderar att använda Dalux desktop app när du arbetar med komplexa modeller, eftersom det gör det möjligt för datorn att använda fler resurser än en webbläsare.

Om du använder Dalux på mobil kan du lära dig hur du navigerar i 3D i denna artikel: Navigera i Platser på mobil.

Hur man kommer åt och navigerar ritningar på Platser

För att komma åt dina 3D-modeller på projektet börjar du med att gå till Platser i sidofältet.

Dalux öppnar automatiskt BIM-vyn i den sist använda vyn.

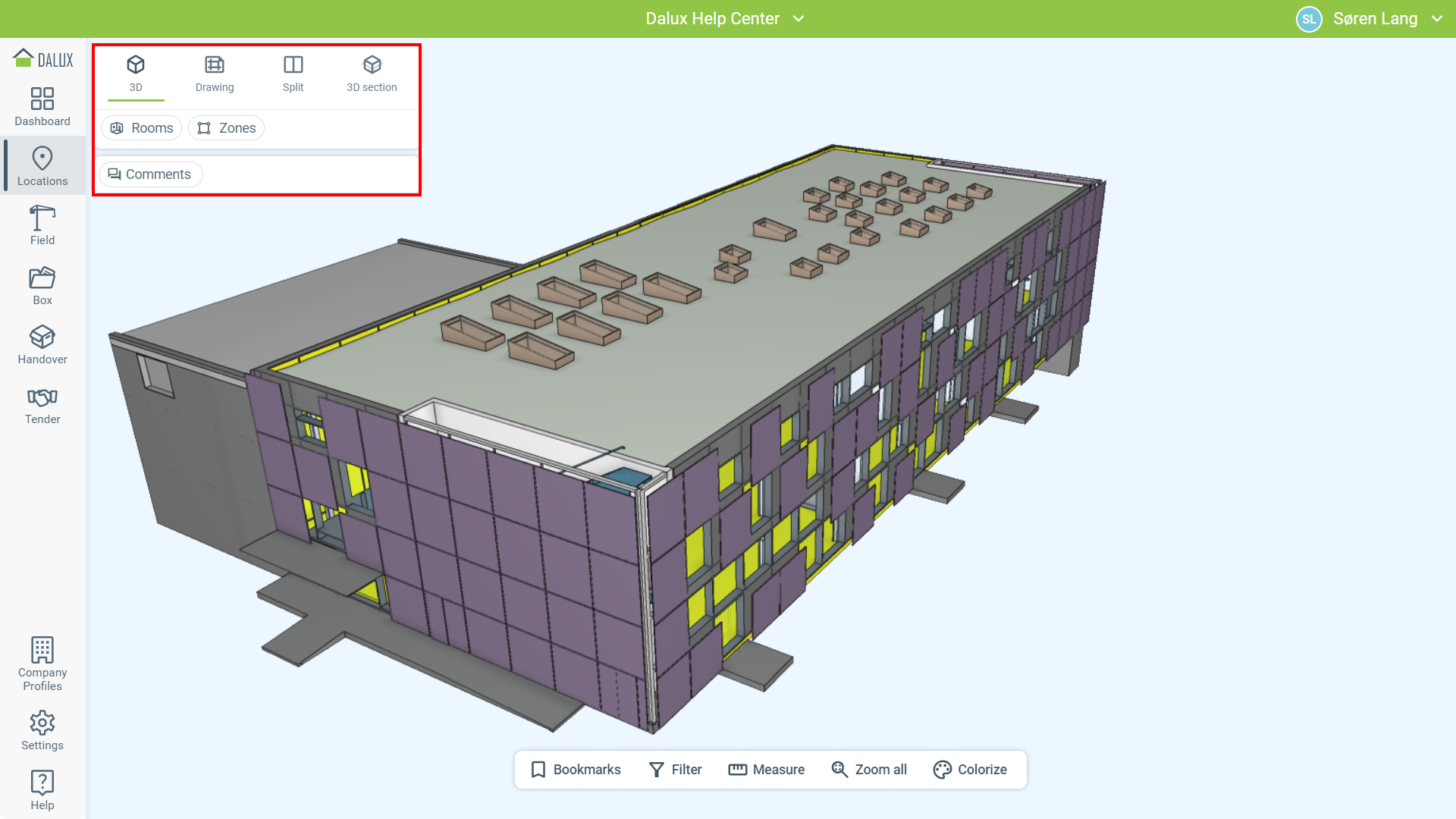

I verktygsfältet kan du växla mellan de olika vyerna:

• 3D - Fullskärms-3D-navigering som tillåter rörelser i alla axlar
• Ritning - 2D-vy endast för ritningar som har lagts till i byggnaden
• Delad - En delning mellan 3D och 2D där du kan använda 2D-ritningen för att röra dig i 3D
• 3D-sektion - En 3D-vy med ett automatiskt snitt baserat på dina nivåer eller vertikala mappningar i modellen

Vyerna beskrivs i detalj nedan.

Använda 3D-vyn

3D-vyn är en fullständig vy som låter dig fritt röra dig runt modellen. Den här vyn är användbar för att samla information från modellelement eller lägga till kommentarer i 3D.

Att röra sig runt i 3D använder musen, tangentbordet eller en kombination av båda.

Du kan se några användbara genvägar genom att klicka på ditt namn uppe till höger och sedan Tangentbordsgenvägar.

Det rekommenderas att du blir bekant med dessa genvägar, eftersom de kommer att hjälpa dig när du rör dig runt modellen. Du kan också använda musen för att flytta kameran över större avstånd.

• Klicka och håll ned vänster musknapp och dra för att rotera kameran
• Klicka och håll ned höger eller mitt musknapp och dra för att flytta kameran
• Rulla med musens rullhjul för att zooma in och ut

När du är i 3D-vy kan du skapa Kommentarer om funktionen är aktiverad och du har korrekta behörigheter.

Du kan inte skapa Field registreringar i 3D-vyn. Du kommer att behöva använda Delad vy. Detta beror på att platserna för registreringar måste kopplas till en ritning.

Att använda kombinationen av mus och tangentbord i 3D låter dig snabbt navigera runt din modell.

Använda ritningsvyn

Ritningsvyn är endast 2D och visar ritningar som har lagts till på planen i byggnaden. Om du inte har några ritningar i byggnaden kan du använda de automatiska ritningarna med nivåsnitt baserat på höjden på plan i din byggnad.

Vyn Ritning visar en 2D-ritning och en meny. I menyn kan du välja vilken ritning som ska visas.

Nivåer indikeras med en -ikon. Varje nivå kan innehålla flera ritningar. Genom att klicka på 'Öppna' kommer du automatiskt att hoppa till standardritningen för nivån.

Om projektet använder discipliner och underdiscipliner visas de som mappar med -ikonen.

När du tittar på en ritning i Platser kan du:

• Klicka och håll ned vänster musknapp och dra för att röra dig runt
• Scrolla med musens rullhjul för att zooma in och ut (Du kan hålla ned Ctrl för att zooma in i mindre steg)

Om du klickar på ritningen kan du hoppa till den platsen i 3D. Detta öppnar Delad vy.

Använda delad vy

Den delade vyn låter dig enkelt röra dig runt i 3D-modellen genom att klicka på 2D-ritningen. När du är i den delade vyn kan du fortfarande navigera runt i 3D, men vyn är låst till den aktuella nivån. Detta innebär att du inte kan flytta kameran uppåt eller nedåt.

Du kan skapa Field registreringar i den delade vyn genom att klicka på objekt i modellen. När du gör det sparas 3D-platsen i registreringen.

På samma sätt som i Ritning-visningen väljer du en ritning från menyn.

I Delad vy ser du din nuvarande plats markerad på ritningen som en grön cirkel. Kamerans riktning visas också.

I den delade vyn kan du använda fönstret för ritning för att:

• Klicka och håll ned vänster musknapp och dra för att flytta ritningen runt
• Scrolla med musens rullhjul för att zooma in och ut (Du kan hålla ned Ctrl för att zooma in i mindre steg)
• Klicka på ritningen för att hoppa till 3D-vyn för denna plats

I 3D-fönstret, är tangentbordsgenvägarna för 3D-navigering alltid aktiverade (du kan inte ändra kamerans höjd). När du rör dig runt i 3D flyttas positionsmarkören automatiskt på ritningen.

Den delade vyn är utmärkt för att röra sig runt en nivå i modellen och kräver mindre komplex navigering i 3D.

Använda 3D-sektionsvyn

Vyn 3D-sektion tillämpar automatiskt en beskärning och visar ritningen för en kombinerad 2D- och 3D-vy. Detta fungerar för både nivåer och vertikalt mappade ritningar.

I likhet med ritningen och den delade vyn måste du välja vilken ritning som ska visas.

I denna vy är alla 3D-navigeringsgenvägar tillgängliga. Du kan:

• Håll ned Ctrl och rulla med musens rullhjul för att flytta snittet upp eller ner
• Klicka på ritningen och växla mellan transparens eller dölj ritningen
• Klicka på ritningen och tryck på mellanslagstangenten för att zooma ut och visa hela ritningen

Du kan ta bort beskärningen i det nedre högra hörnet genom att klicka på Ta bort beskärning.
