Filter och visualisering i Platser

Den här artikeln täcker användning av filter och färger i Platser för att visualisera olika data.

Filter använder egenskaper från BIM-modellen och uppdateras automatiskt när modellen revideras.

Vi går igenom dessa funktioner i artikeln:

• Filter (personliga och gruppfilter)
• Färglägg
• Visa objekt

Hur man använder filter

Filter är endast tillgängliga för BIM-modellen och inte för ritningar. Du kan använda Visa objekt för att skapa filter på 2D-ritningar. Detta beskrivs mer ingående nedan.

Alla användare kan skapa personliga filter och gruppadministratörer kan skapa gruppfilter.

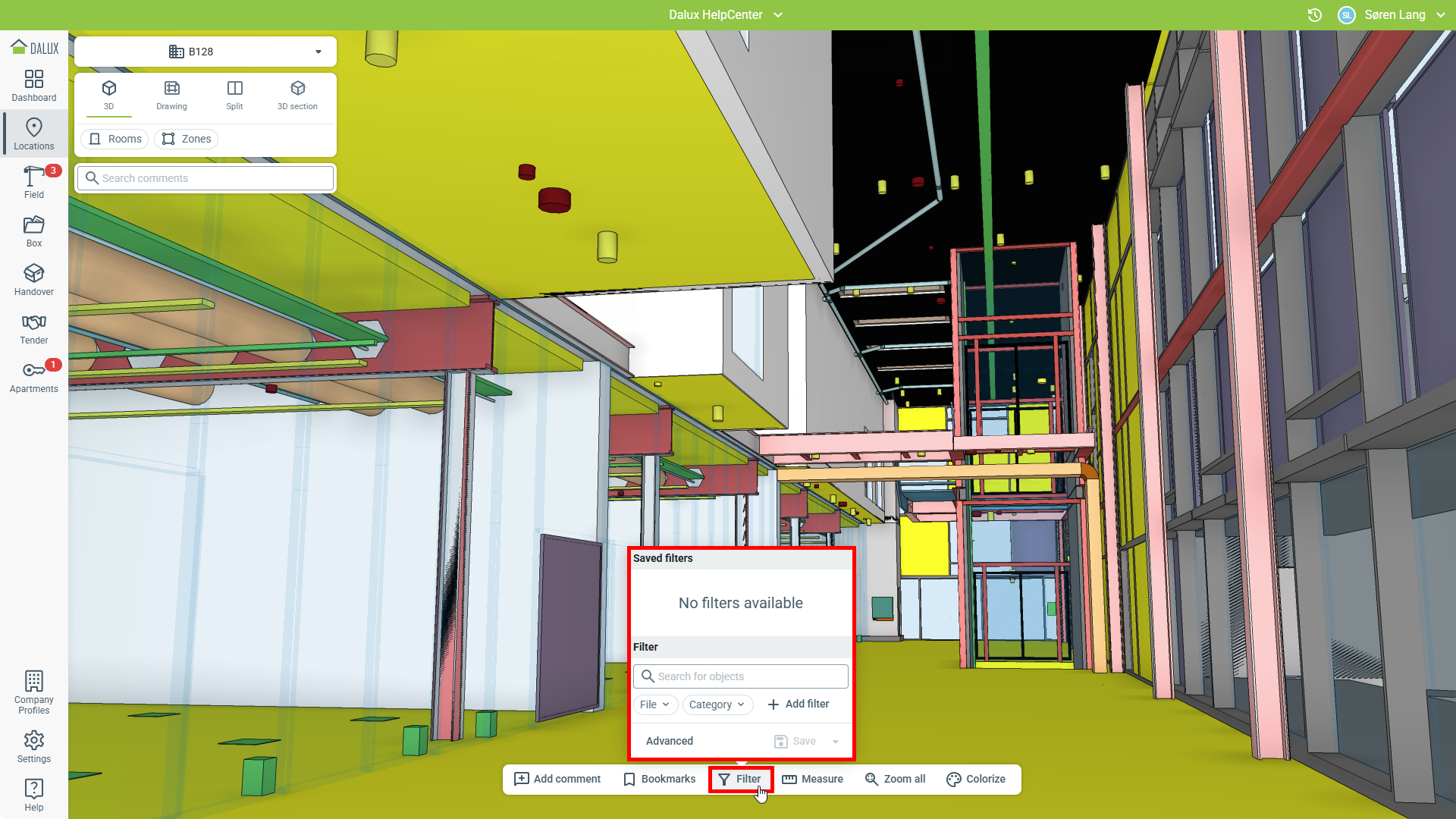

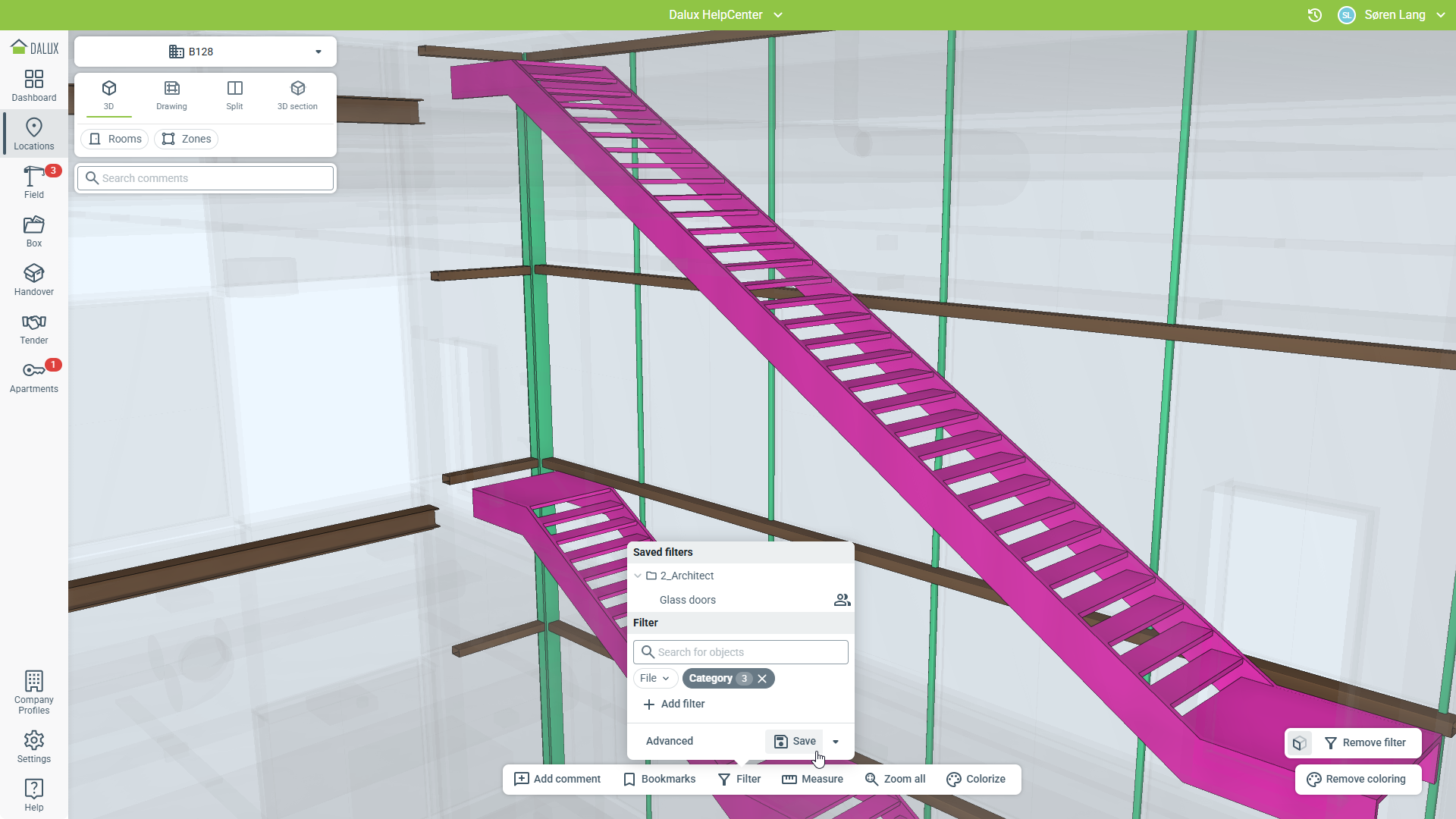

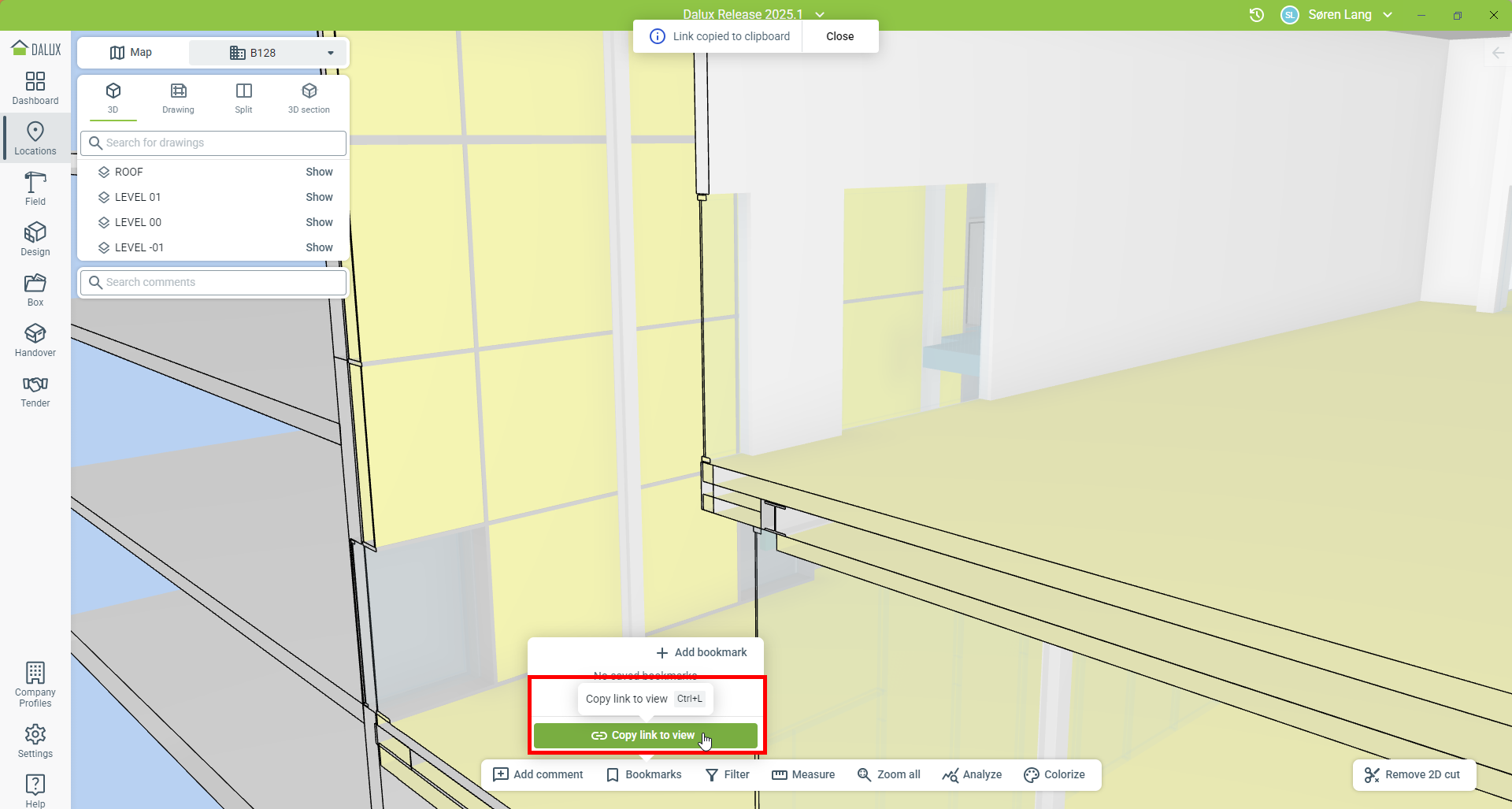

Börja med att gå till Platser och öppna en BIM-modell i en av 3D-vyerna. Alla filter du har tillgång till hittas under Filter i verktygsfältet.

Det finns flera sätt att skapa filter när du visar BIM-modellen.

• Skapa ett filter med hjälp av Filter-knappen
• Skapa ett filter genom att klicka på ett objekt i modellen

När du klickar på Filter kan du fritextsöka, lägga till ett specifikt filter eller skapa ett avancerat filter. Fil- och kategoriparametrarna är alltid tillgängliga i snabbåtkomst.

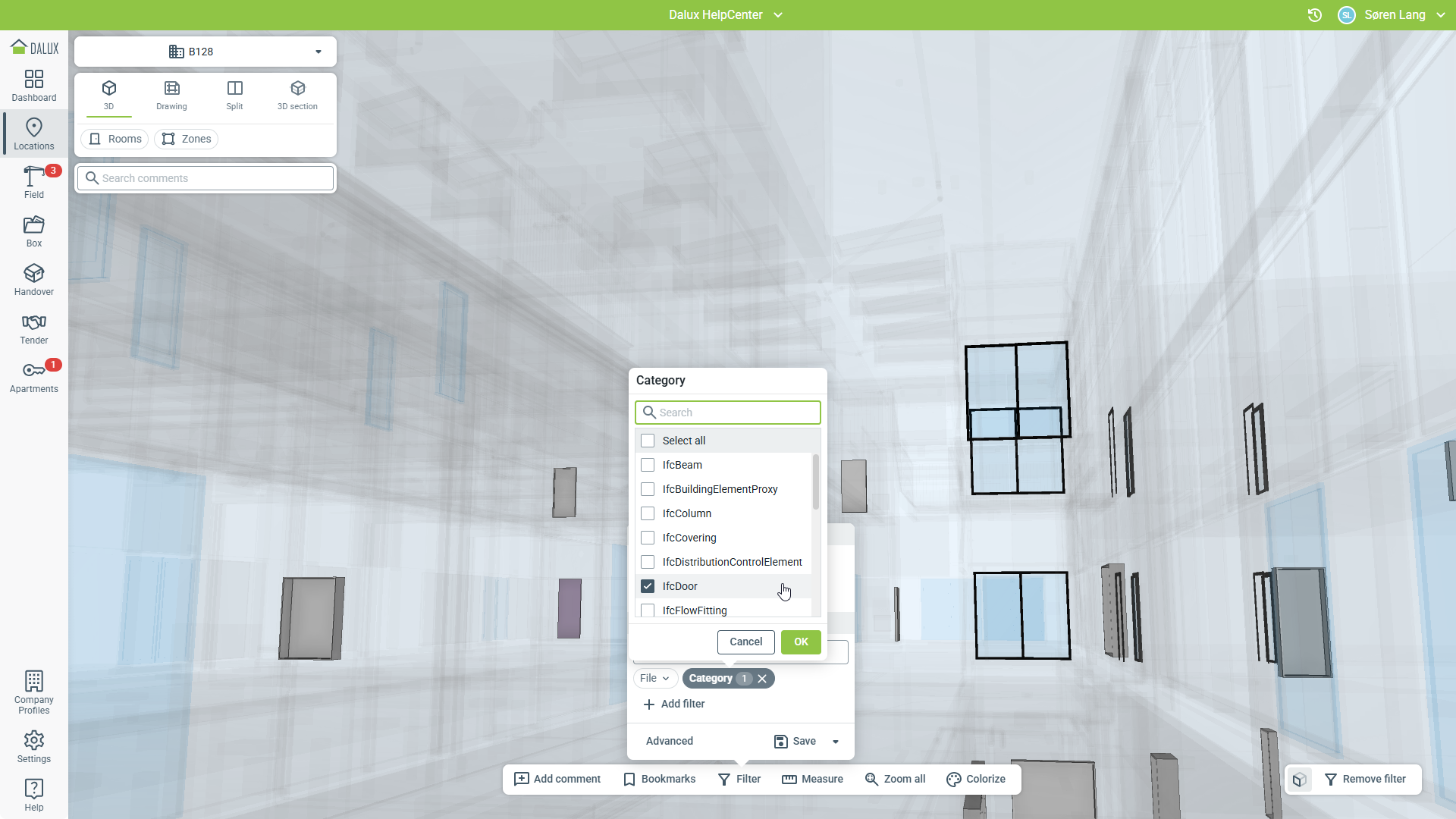

I det här exemplet skapar vi ett filter för dörrkategorin. När du väljer en parameter för filtret ändras 3D-vyn för att visa ditt filter.

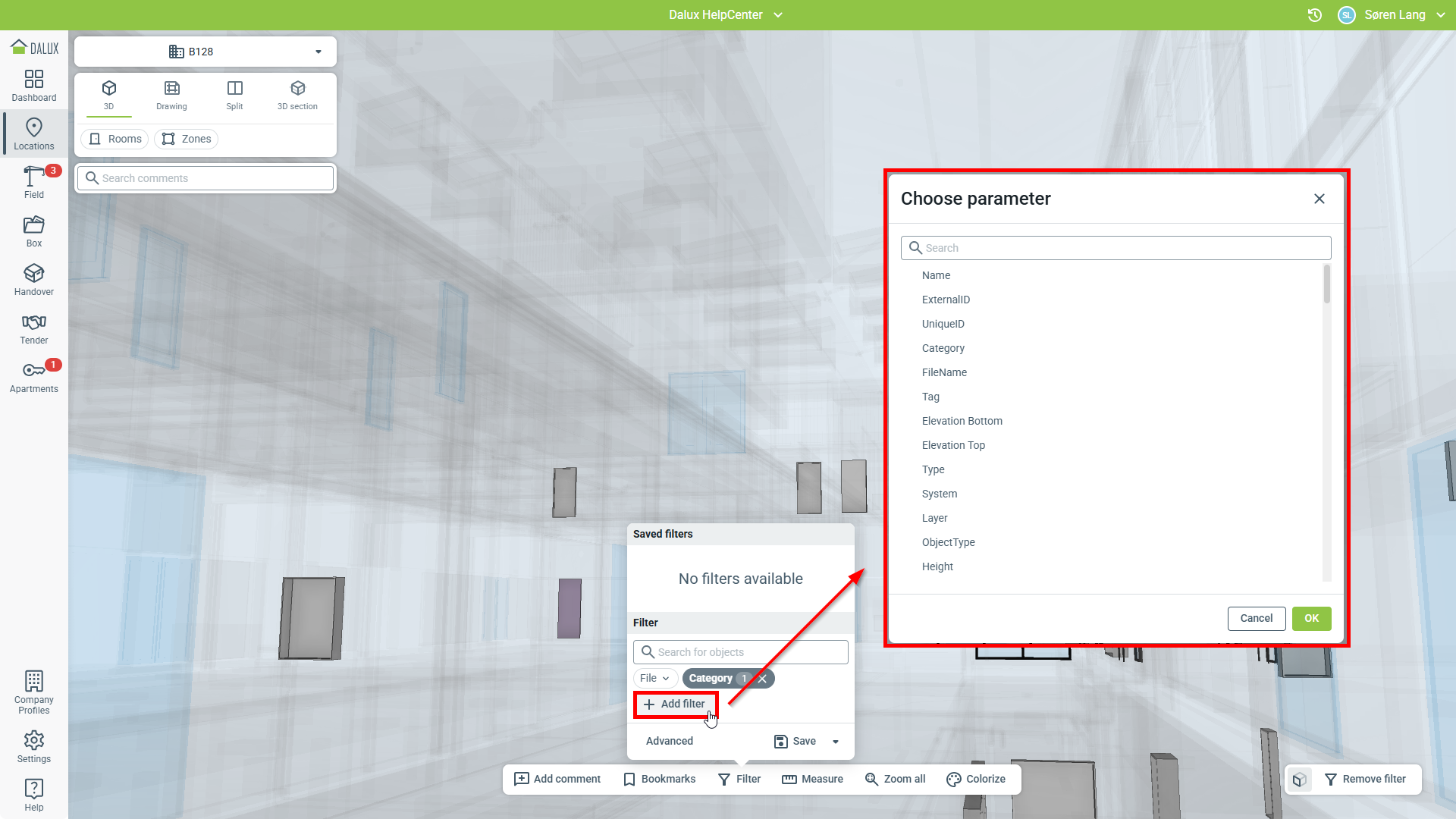

Du kan filtrera dina resultat ännu mer genom att lägga till flera parametrar till samma filter. Du kan göra detta genom att klicka på Lägg till filter och välja olika parametrar. De tillgängliga parametrarna beror på din BIM-modell.

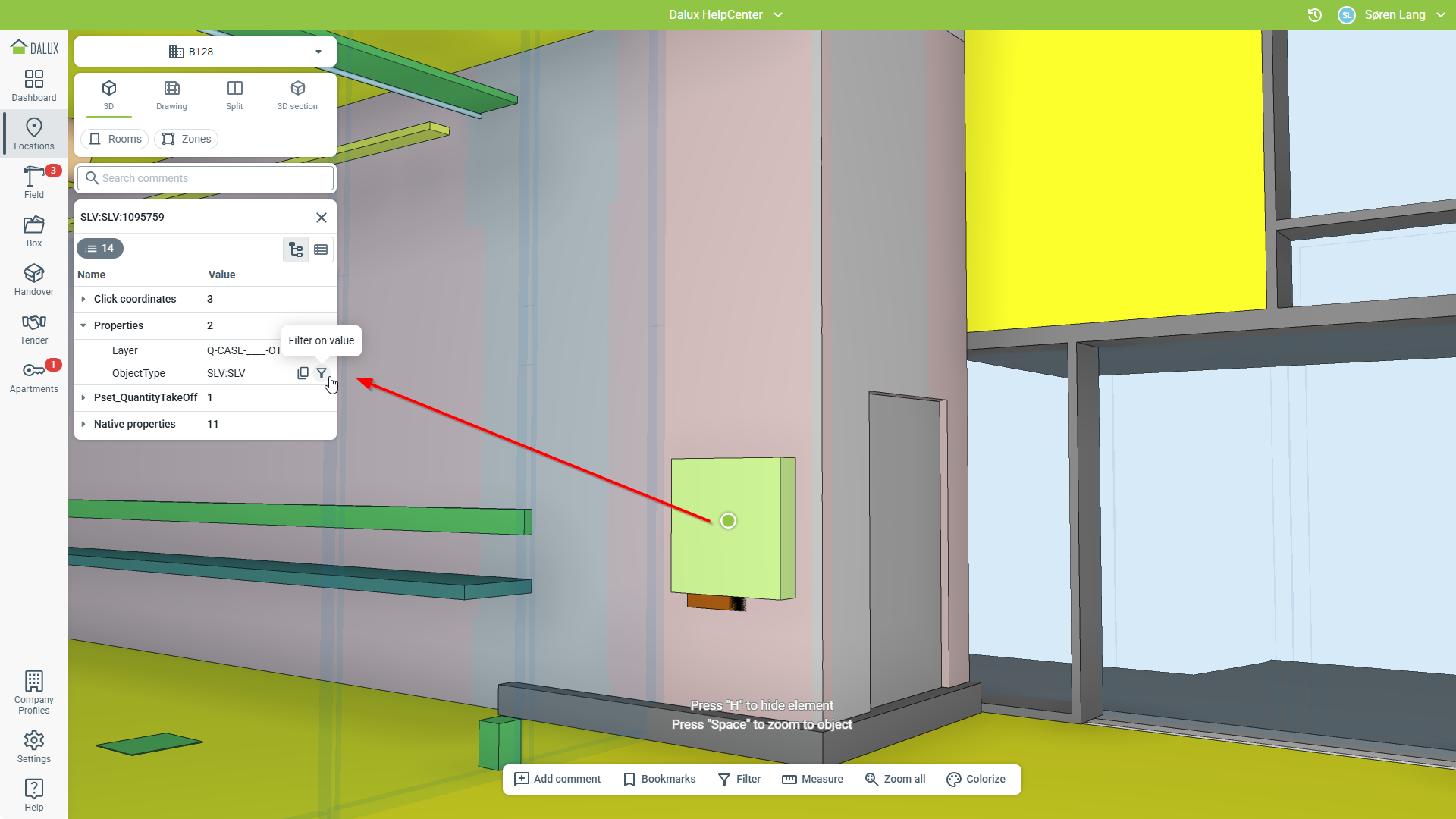

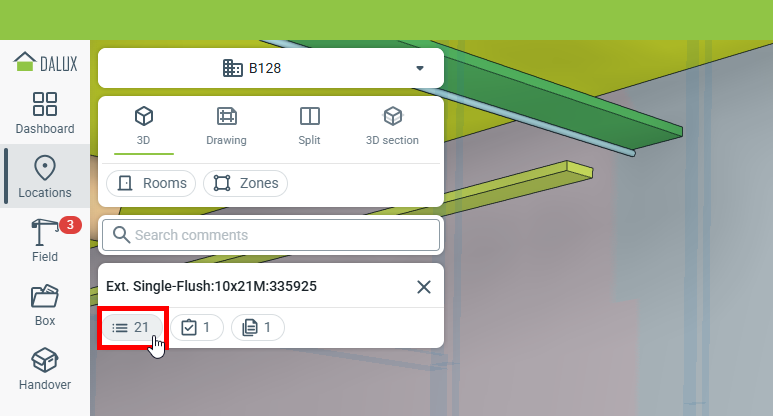

Du kan också snabbt skapa ett filter genom att välja ett objekt i modellen. Klicka på ikonen för att expandera egenskapslistan.

Detta kommer att visa egenskaperna för objektet. Håll muspekaren över en egenskap och klicka på för att filtrera efter egenskapen. Du kan göra detta för flera egenskaper.

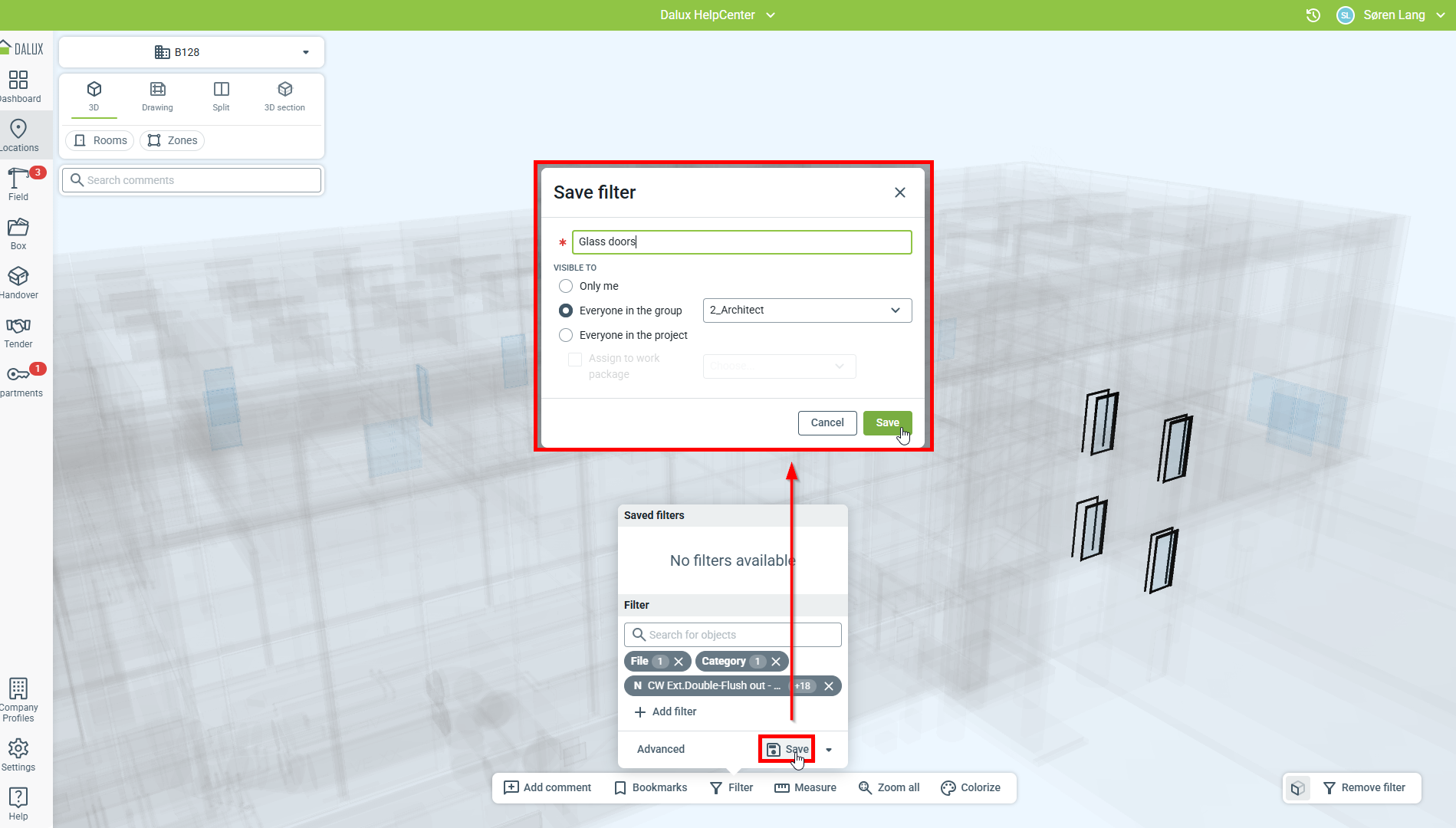

När du är klar med ditt filter kan du klicka Spara för att spara filtret för senare. Om du är en gruppadministratör i din användargrupp kan du spara filter så att de syns för alla i din användargrupp.

Om du är projektadministratör eller projekteringsledare kan du spara det för alla i projektet eller för specifika entreprenader.

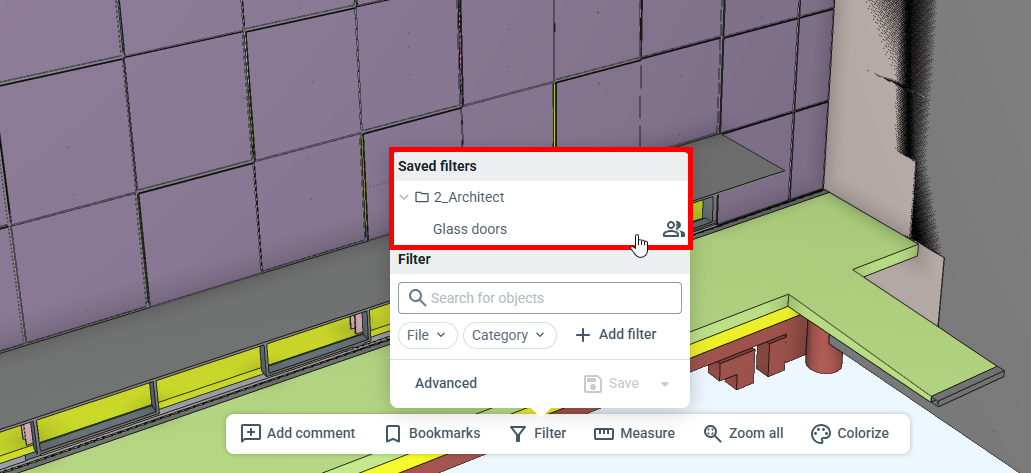

Sparade filter visas i Filter-området Sparade filter.

Hur man använder färgläggning

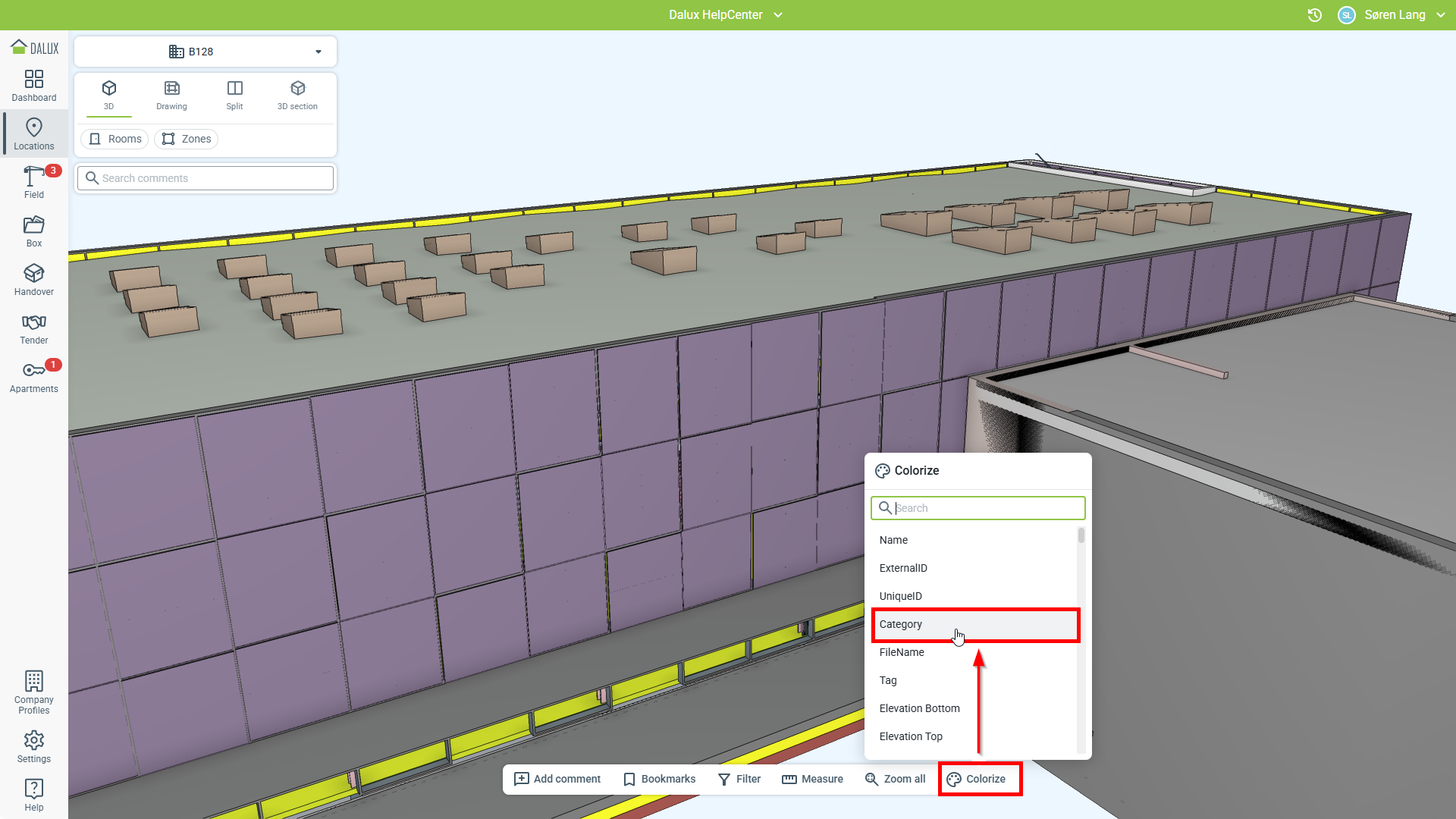

Colorize låter dig snabbt färgkoda BIM-modellen baserat på en specifik egenskap. Du kan inte manuellt välja vilka färger som ska användas, eftersom Dalux automatiskt tilldelar färger.

Du kan kombinera Färglägga med Filter för att skapa en färgkodad visualisering av bara de element du behöver.

När du är klar med ditt filter kan du klicka på Spara för att spara filtret för senare. Om färgläggning är aktiverad när filtret sparas, aktiveras det automatiskt när filtret laddas igen.

Visa objekt på ritningar

Du kan se färgkodade modellobjekt på byggnadsritningarna.

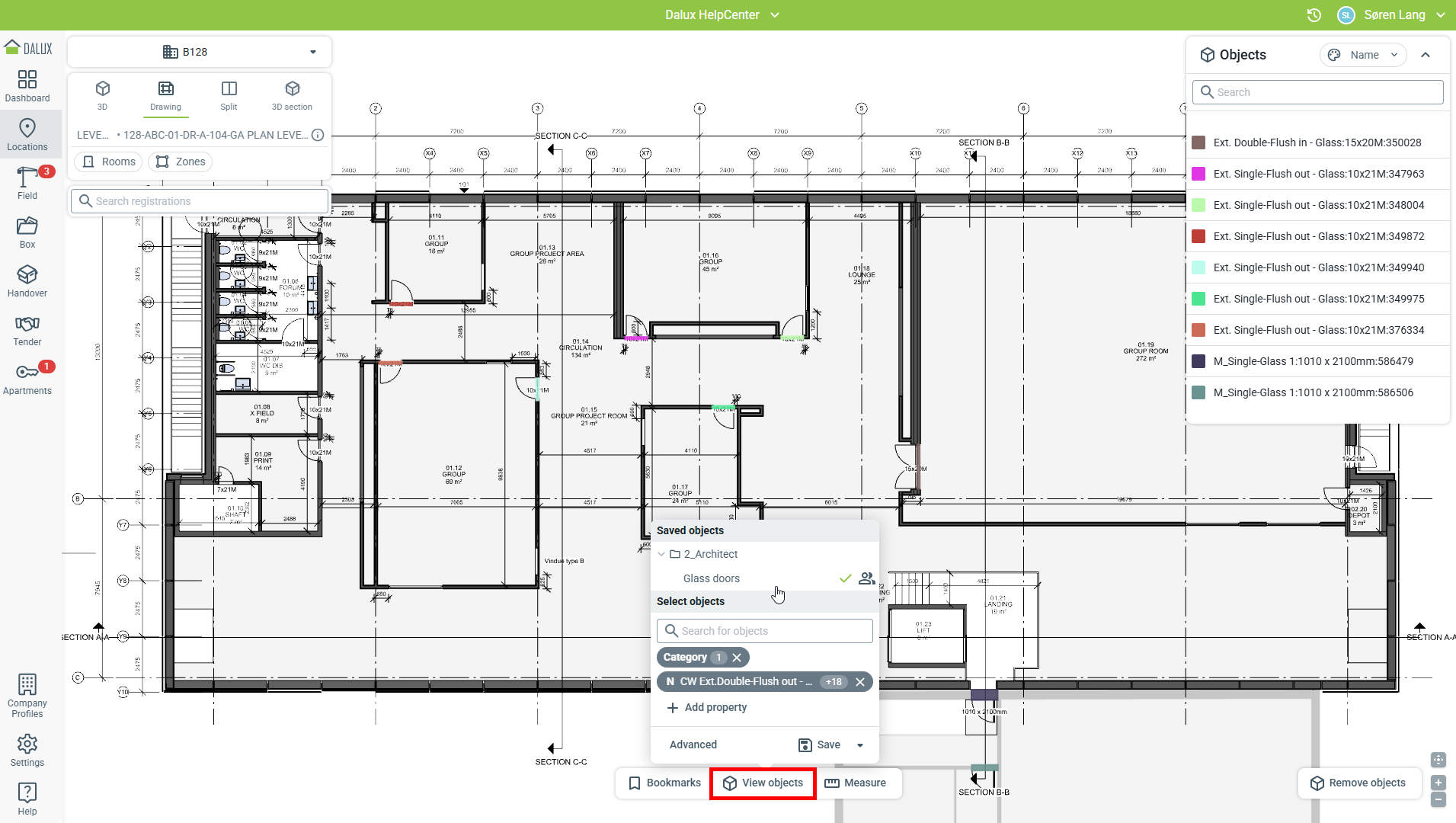

Börja med att gå till Platser och öppna en Ritning. Klicka sedan på Visa objekt i verktygsfältet.

Denna funktion fungerar som 3D-filter. Från menyn kan du välja en egenskap att filtrera på, som sedan kommer att visas på ritningen.

Du kan ladda alla sparade filter (även filter som skapats i 3D) från den här menyn.

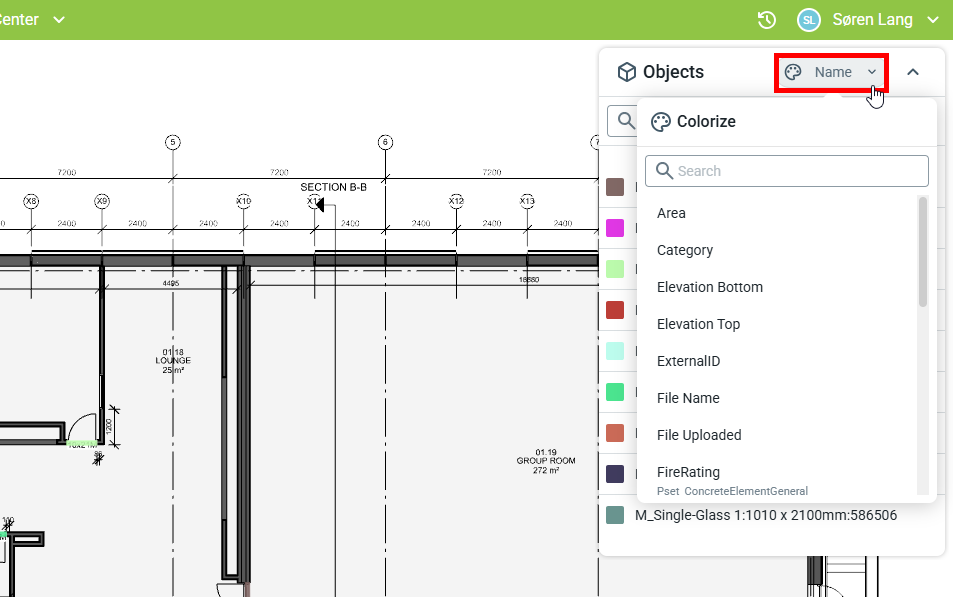

När en egenskap har valts, kommer färgkodningen att visas till höger. I toppen av den här menyn kan du ändra vilken parameter färgkodningen ska använda.
