Verktyget för modellvalidering gör det möjligt för användare att ställa upp villkor för kollisioner och avstånd mellan element i 3D-modellen utan att behöva vänta på feedback från en annan part. Användare med åtkomst kan själv kontrollera modeller med hjälp av funktionen.
Verktyget gör det möjligt att analysera om elementen uppfyller projektets kollisions- och avståndskrav genom att tillämpa dem på modellen i Dalux, vilket omedelbart ger användarna den information de behöver för att antingen:
- Gör de nödvändiga ändringarna i modelleringsprogrammet
- Samarbeta med andra projektmedlemmar genom att kommentera element som inte uppfyller kraven
- Besluta att ignorera ärendet om det inte är relevant
Läs mer
Om du vill lära dig mer om validering av metadata i dina modellfiler, läs denna artikel: Metadataegenskaper vid modellvalidering.
Aktivera modellvalidering
Användarrättigheter
En projektadministratör eller projekteringsledare behöver aktivera modellvalidering.
Modellvalidering är en del av Design och är automatiskt tillgänglig när Design är aktiverat.

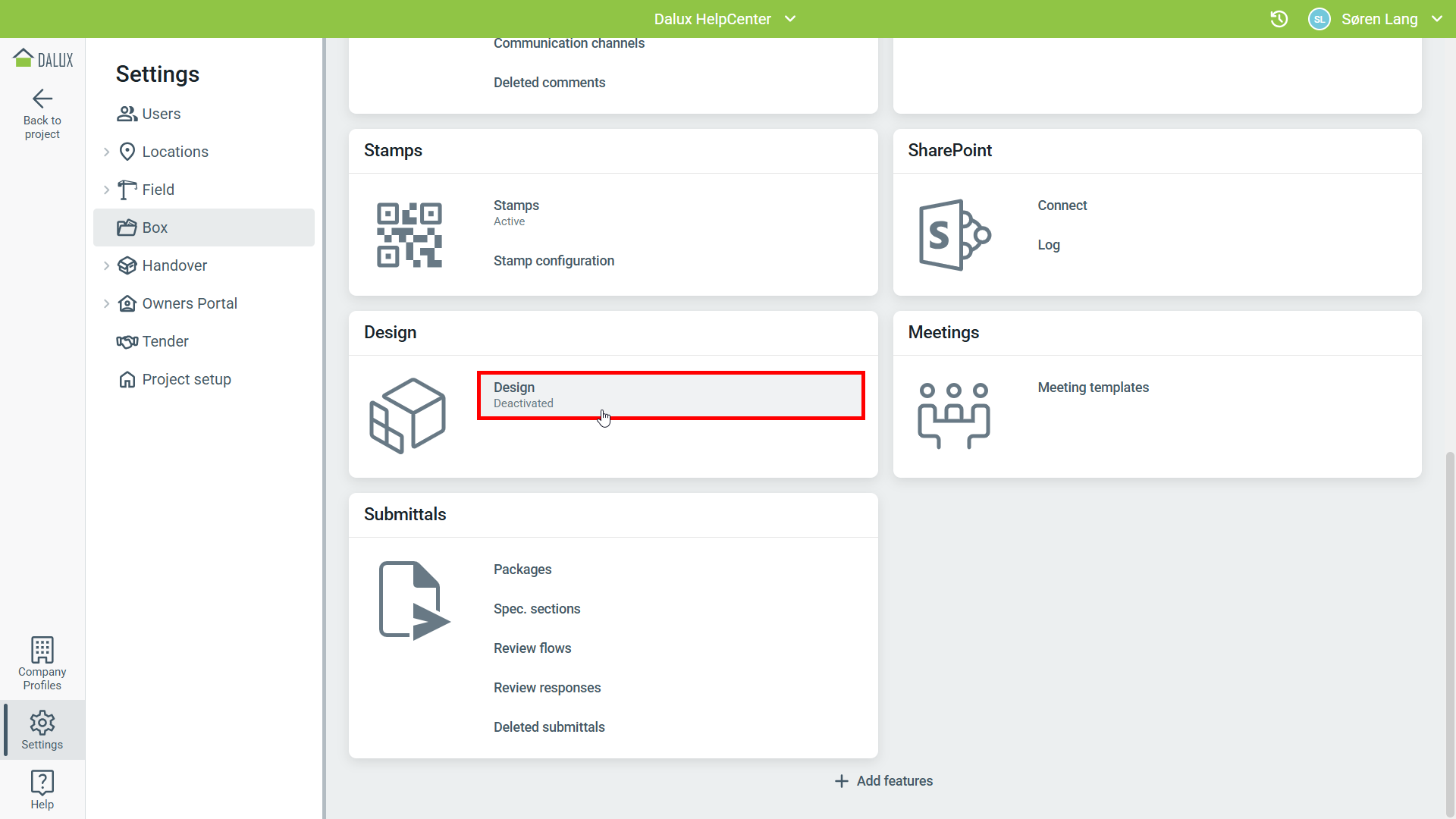

För att aktivera Design, gå till
Inställningar
Box
Design
'Aktivera':
Tips och tricks
Vi rekommenderar att ställa in modellvalidering i Dalux-skrivbordsappen. Detta möjliggör enklare synkronisering när modellvalideringsresultat görs tillgängliga i webbläsaren med funktionen 'Automatisering'.
Ställ in åtkomst till modellvalidering
Användarrättigheter
För att ställa in åtkomst till modellvalidering måste du vara projektadministratör eller projekteringsledare.
När Design-modulen har aktiverats måste behörigheter ställas in för att användare ska få tillgång till modellvalidering. Alla anpassade användargrupper kan läggas till från Inställningar
Box
Design
'Grupper med behörighet'.
Du kan också ge åtkomst när du ställer in behörigheter för användargrupper.
Konfigurera discipliner och objektgrupper
Ställ in discipliner
För att skapa krav, skapa discipliner som kan användas av antingen dig själv, din användargrupp eller alla i projektet. Vi rekommenderar att du ställer in discipliner för varje designdisciplin i ditt projekt, t.ex. Arkitektur, HVAC, MEP osv.
Användarrättigheter
För att konfigurera en disciplin för en användargrupp måste du vara gruppadministratör för den användargruppen.
För att konfigurera en disciplin för alla i projektet måste du vara projektadministratör eller projektplaneringsledare.
Projektadministratörer och projektplaneringsledare kan inte konfigurera discipliner för användargrupper utan att också vara gruppadministratör för den användargruppen.
Andra användargrupper som har fått åtkomst till Design kan endast skapa kontroller för sig själva.
För att konfigurera dessa discipliner, gå till
Design
Välj en byggnad
Modellvalidering:
Klicka på Lägg till
'Disciplin', ge disciplinen ett namn och avgör om den ska vara synlig endast för dig, en specifik användargrupp eller alla som har tillgång till
Design.
Skapa objektgrupper
Objektgrupper är 3D-element som delar samma attribut, såsom deras kategori. Genom att ställa in dessa kan du hantera vilka kontroller som ska utföras, vilka som ska ignoreras och hur allvarliga vissa kontroller är.
Skapa en objektgrupp via Lägg till
3D objektgrupp.
I det nya fönstret ger du objektgruppen ett namn och placerar den i en disciplin. Därefter filtrerar du objekten genom att ange kriterier för dem. Du kan välja olika filterinställningar:
- Isolera: Filtrerar endast element som matchar kriterierna
- Dölj: Filtrerar bort allt utom matchande element
- Frisökning: Filtrerar element vars namn innehåller texten
Kontrollera vyn för att säkerställa att rätt element är filtrerade innan du klickar på 'Spara'.
Ställ in kontroller
När du har ställt in dina discipliner och objektgrupper kan du definiera de kontroller som ska utföras för konflikter och säkerhetsavstånd.
- Kollisioner är element som överlappar med en definierad tolerans.
- Säkerhetsavstånd är element som inte uppfyller minimikraven för avstånd till andra objekt.
För att ställa in en ny kontroll, klicka på cellen i matrisen för de önskade objektgrupperna
I det här exemplet visar vi kontroller för väggelement och VVS-rör och kanalsystem. Vägglementen är en del av Arkitektur-disciplinen, medan rör tillhör HVAC-disciplinen.
Välj om du vill ställa in en kollision eller ett säkerhetsavstånd, definiera toleransen och välj om resultaten är mindre eller kritiska kollisioner.
I det här exemplet har vi ställt in en kollisionskontroll med en tolerans på 100 mm, vilket vi anser vara ett mindre problem.
Konfigurera detta för objektgrupper där du vill utföra kontroller eller låta andra göra det.
Automatisering
För att spara klick och låta modellvalideringen köras i bakgrunden kan du aktivera 'Automatisering' för de relevanta byggnaderna.
Teknisk information
För att köra automatisk modellvalidering och göra resultaten tillgängliga i webbläsaren måste modellen bearbetas om efter att Automation har aktiverats. För att göra detta, klicka på Kör kontroller i skrivbordsappen. Kontroller finns också tillgängliga efter att en byggnad har bearbetats om, till exempel när nya versioner laddas upp eller byggnadsinformation läggs till.
Gå till
Inställningar
Box
Design
'Automatisering'
Välj den byggnad som du vill köra modellvalidering automatiskt för
Om Automation är aktiverat för en byggnad kommer kontroller att bearbetas om automatiskt när nya modellfiler läggs till i byggnaden eller befintliga modellfiler uppdateras. När nya discipliner eller nya objektgrupper skapas måste byggnaden bearbetas om innan Automation inkluderar dessa i resultaten.
Läs mer
Om du vill lära dig mer om hur du utför kontroller i modellvalidering kan du läsa den här artikeln: Hur man utför kontroller i modellvalidering.
