Modellvalidering för arkitekter och ingenjörer

Som en arkitekt eller ingenjör är det ditt ansvar att lämna in ritningar som överensstämmer med de modeller som skapats av andra i projekteringsgruppen och som uppfyller den övergripande kvalitetsnivån. Med Dalux behöver du inte längre vänta på feedback från BIM-samordnaren. Istället kan du validera din modell själv och göra ändringar omedelbart.

Om du arbetar med Autodesk Revit rekommenderar vi starkt att du använder Dalux Plugin för Revit. Annars kan du använda Dalux Desktop App för att validera din uppladdade modell direkt i plattformen och få snabb feedback.

Modellvalidering i Autodesk Revit

Du kan använda Dalux-plugin för Revit för att validera din modell direkt i Revit utan att lämna programvaran.

För att göra detta, ladda ner plugin-programmet och installera det genom att följa dessa instruktioner.

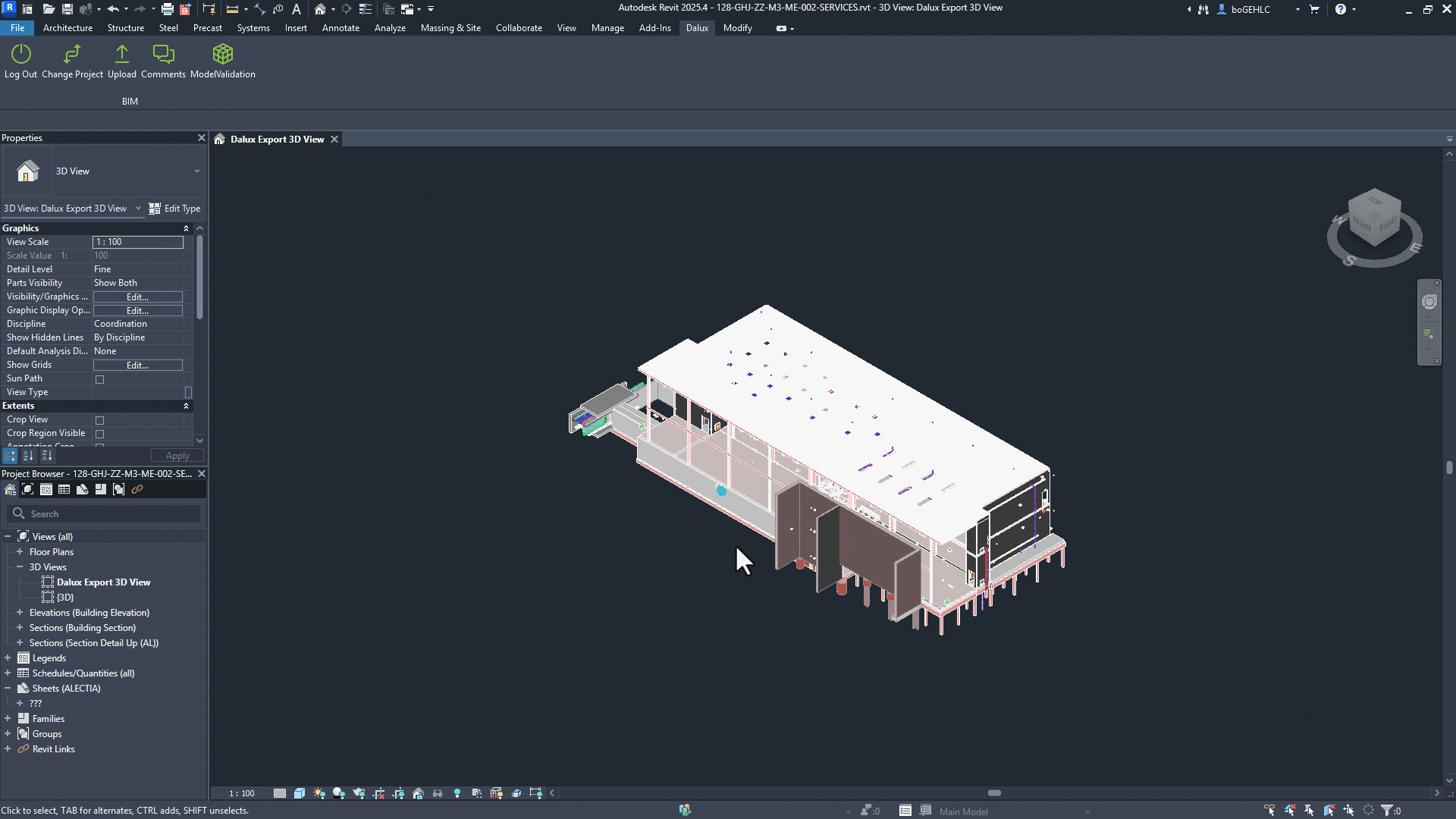

När din modell är öppen i Revit, öppna Modellvalidering-funktionen från verktygsfältet och välj den byggnad som din modell är kopplad till.

Konflikter och säkerhetsavstånd

Välj nu antingen en specifik uppsättning kontroller för din disciplin, eller klicka på 'Kör kontroller' för att köra alla konflikt- och säkerhetsavståndskontroller som har konfigurerats av BIM-samordnaren för ditt projekt.

Genom att klicka på en konflikt eller ett säkerhetsavstånd kan du undersöka dem mer i detalj. Klicka på 'Öppna i Revit' för att zooma in på den i din öppna modell. På så sätt kan du enkelt göra ändringar vid behov.

I det här exemplet arbetar vi i ett projekts MEP-modell och har länkat den strukturella modellen till den.

Genom att gå igenom konflikterna kan vi för varje uppgift avgöra om vi vill göra ändringar i vår modell, ignorera den eftersom den inte är relevant, eller skicka en kommentar till den strukturella konstruktören eller designansvarige.

Dessa åtgärder förklaras här mer detaljerat: Hur man utför kontroller i modellvalidering

Egenskapskontroller

Välj en egenskapskontroll för att se om din modell uppfyller alla krav i EIR (Exchange information requirements). Klicka på reglerna för din disciplin för att automatiskt kontrollera om de nödvändiga egenskaperna finns och om de matchar de förväntade värdena i BEP.

I exemplet nedan måste MEP-ingenjören lägga till information om systemet på varje kanal. Alla orangefärgade element uppfyller inte detta krav på grund av:

• Informationen saknas. De kan lägga till egenskaperna innan de skickar in modellen.
• Elementen är inte kategoriserade korrekt. De kan åtgärda detta innan de skickar in modellen.
• Kravet är endast relevant i ett senare skede. De kan ändå skicka in sin modell.

Modellvalidering i Dalux

För att validera din modell i Dalux, ladda upp den till Dalux Box, och gå till

DesignModellvalidering

för att få omedelbar feedback på din design.

Processen är liknande processen i Revit, men du kan inte öppna uppgifter direkt i Revit härifrån.

Denna artikel förklarar hur man utför kontroller på din modell mer detaljerat: Hur man utför kontroller i modellvalidering.

För att se hur kraven är uppsatta som BIM-koordinator kan du läsa mer här: Modellvalidering för BIM-koordinatorer.
