Hur man använder kartor i InfraField på mobilen

I den här artikeln beskrivs grunderna för hur du använder kartfunktionen i InfraField-projekt.

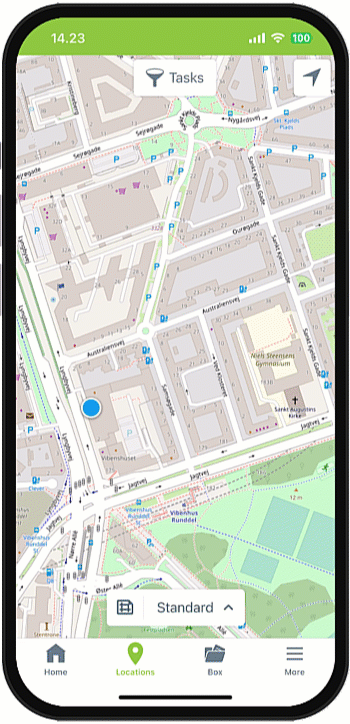

Kartan finns under fliken Platser. Det låter dig visa alla dina geometriska data i kontext med en karta över omgivningarna.

Byter mellan karta och ritningar

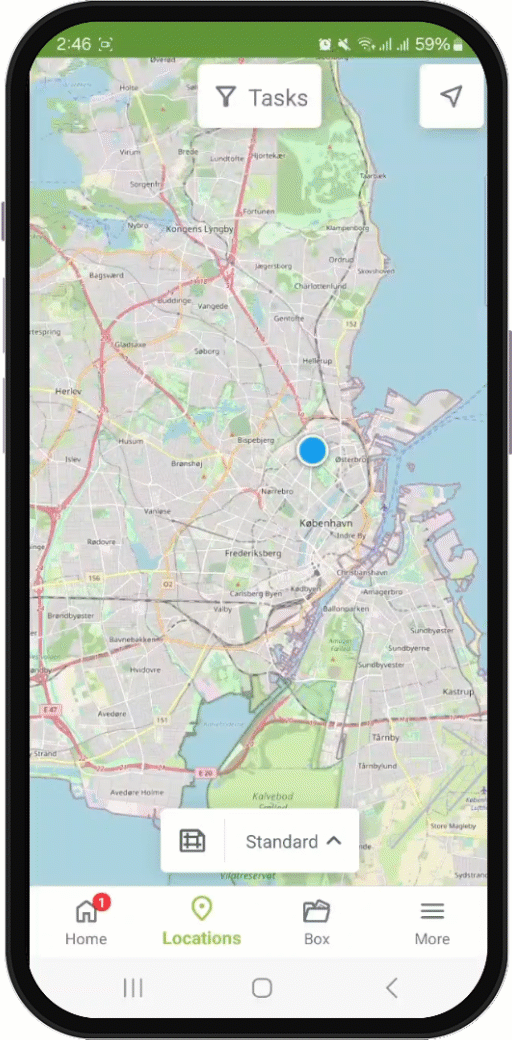

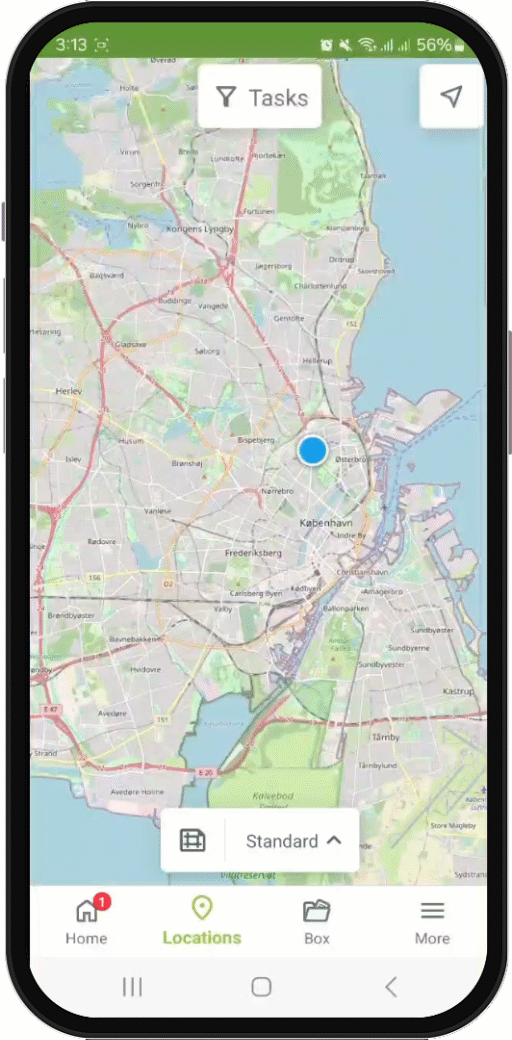

Om projektet använder både byggnader/områden och kartan kan du växla mellan dessa genom att trycka på /-ikonen. När du växlar till kartan öppnas det kartskikt som din projektadministratör har ställt in som standard.

När du är i kartvy kan du använda -ikonen för att gå tillbaka till den senast visade ritningen. På samma sätt, när du visar ritningar, kan du använda -ikonen för att returnera till kartvyn.

Byter mellan kartskikt

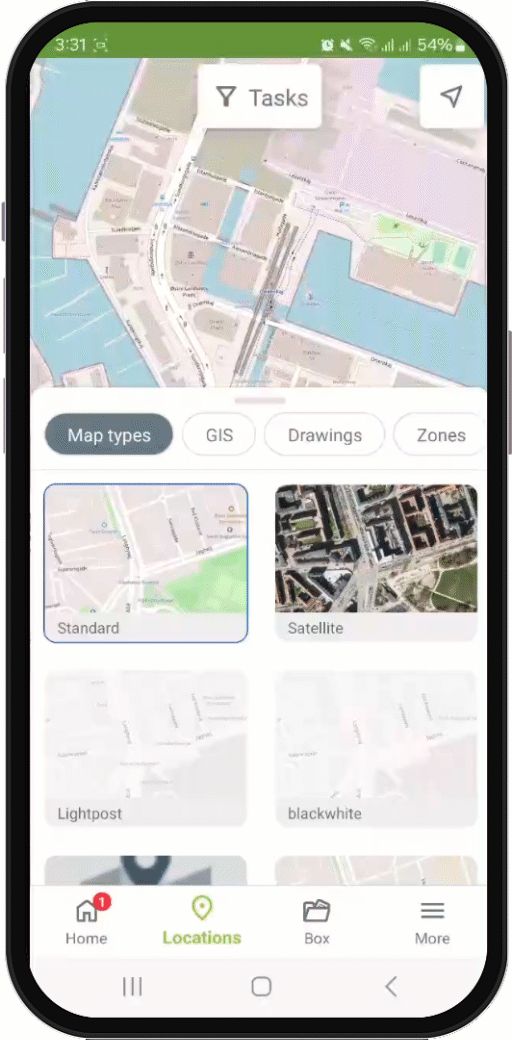

För att växla mellan anpassade kartskikt, tryck på namnet på det aktuella kartskiktet. Välj sedan ett annat kartskikt från menyn och stäng menyn genom att svepa den nedåt.

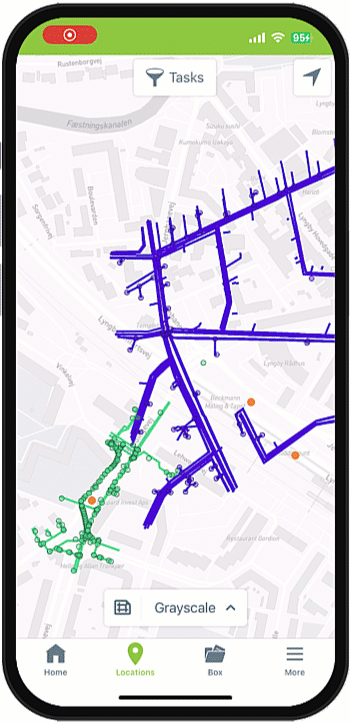

Öppna GIS-data på kartan

GIS-skikten finns i kartvyn i menyn för anpassade kartskikt. De visas på samma sätt som i Dalux skrivbord. Du kan välja flera GIS-skikt samtidigt.

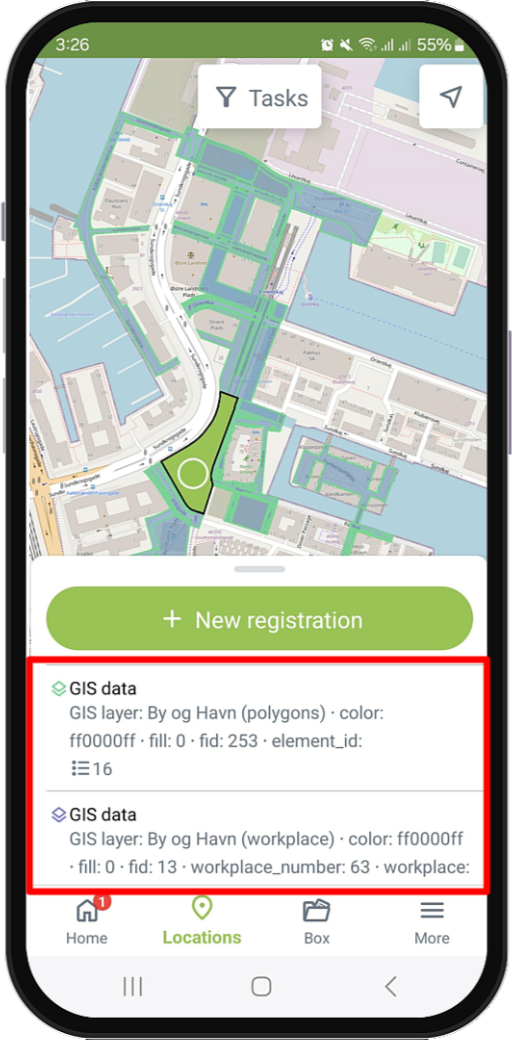

För att få åtkomst till metadata för olika objekt, klicka på dem och välj sedan GIS-data. Numret bredvid ikonen anger antalet egenskaper som är kopplade med objektet. Tryck på GIS-data för att visa egenskaperna.

Visa ritningar och modeller på kartan

Genom att trycka på kartans namn kan du visa ritningar och toppvyer av dina modeller direkt på kartan. Du kan visa flera modeller och ritningar samtidigt. Välj dem helt enkelt från menyerna, och kartvyn zoomar in på den aktiverade informationen.

Öppna zoner på kartan

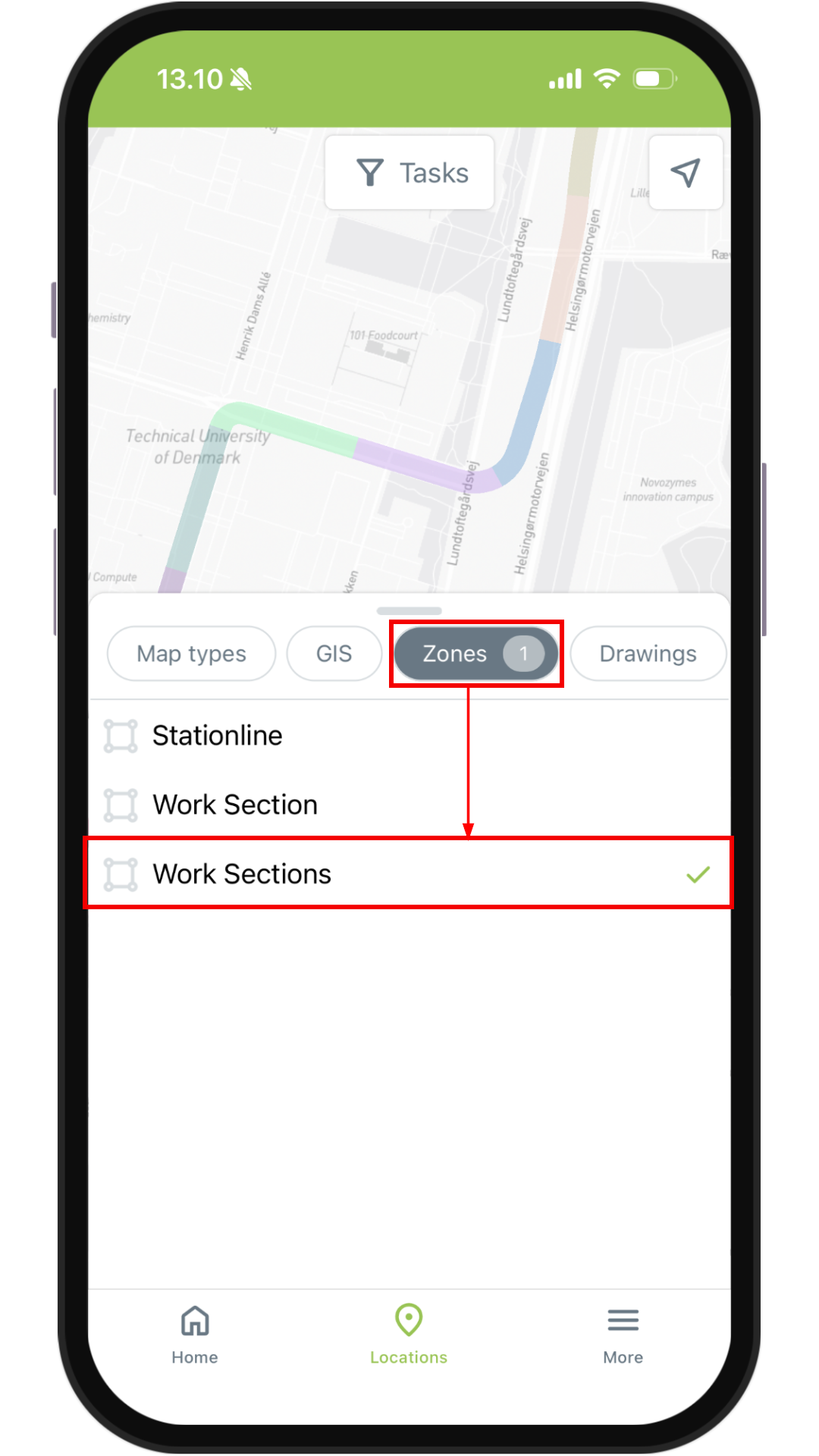

Tryck på kartnamnet för att visa zoner på kartan. Du kan välja flera zonlager för att visa dem tillsammans på kartan.

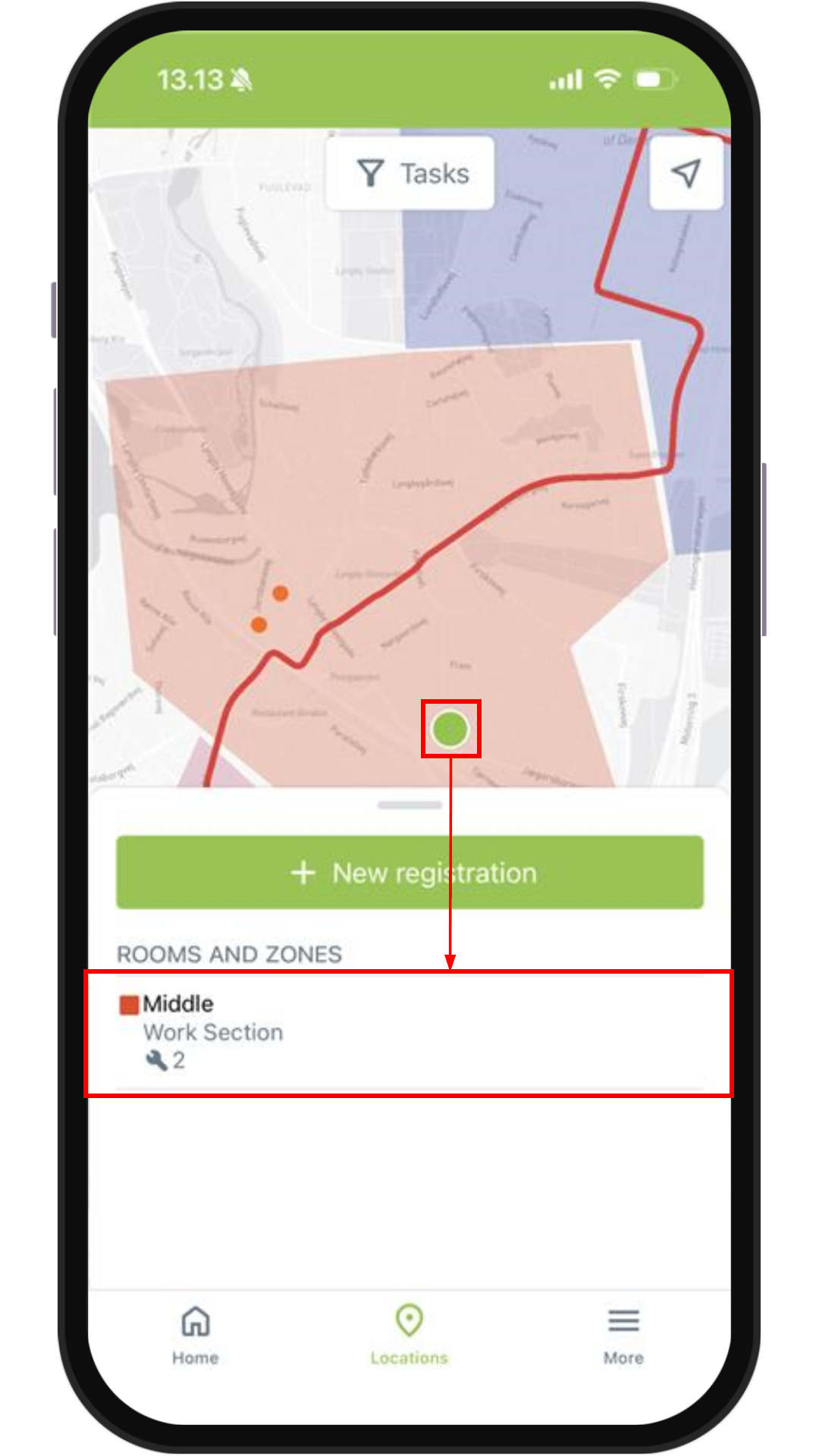

Genom att trycka inom ett zonlager får du åtkomst till zonernas egenskaper och alla registreringar i denna zon som du har åtkomst till.

Öppna centrumlinjer på kartan

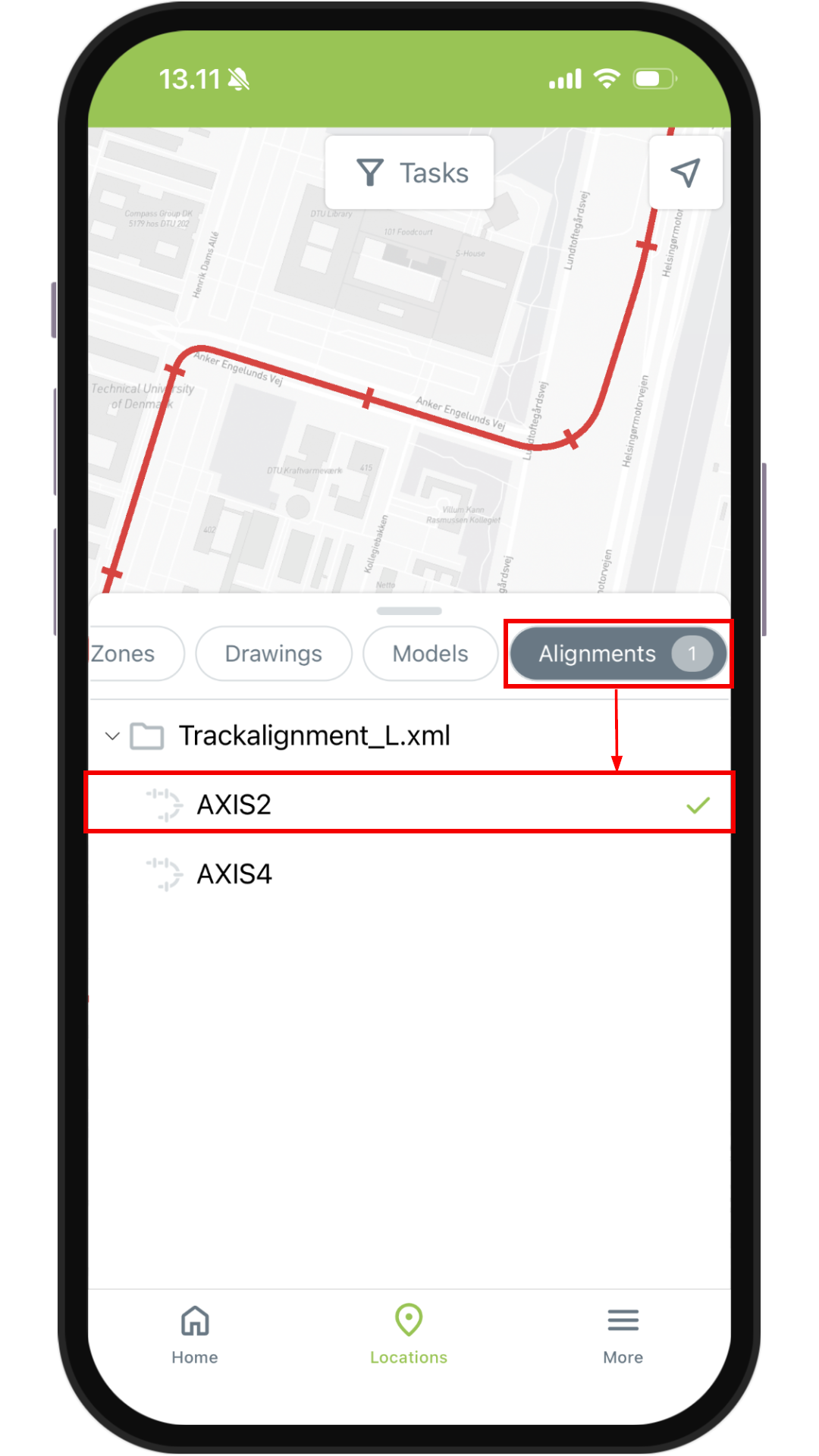

Tryck på kartnamnet för att visa centrumlinjer på kartan. Du kan välja flera centrumlinjer för att visa dem tillsammans på kartan.

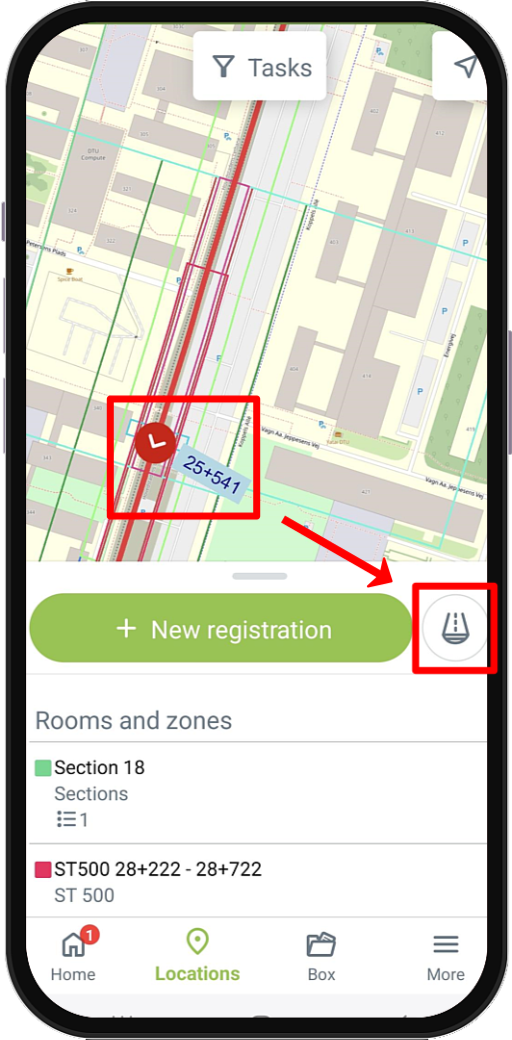

Genom att trycka på en centrumlinje och sedan på ikonen öppnas ett tvärsnitt vid den valda punkten.

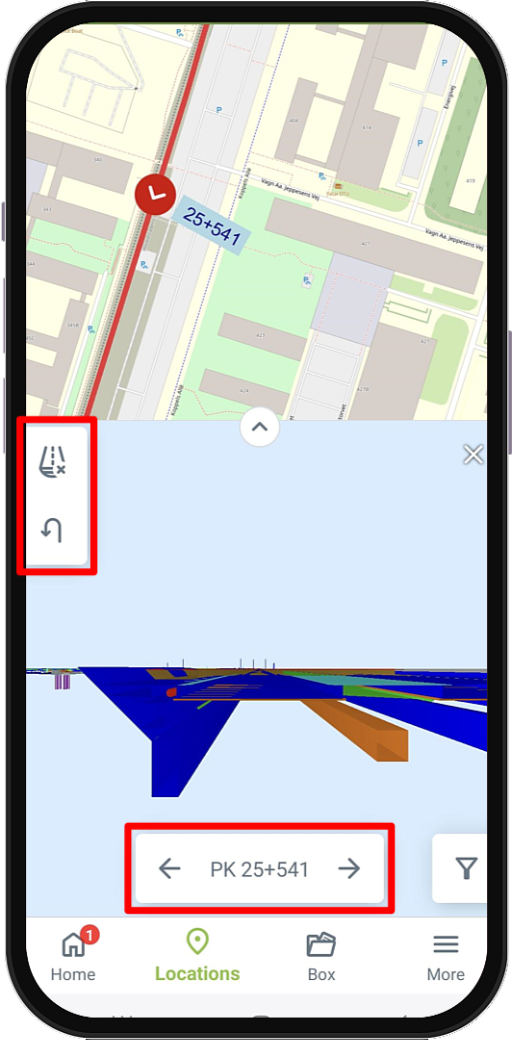

Flytta längs centrumlinjen genom att antingen använda och vid centrumlinjens stationsindelning.

Nyp med fingrarna i 3D-vyn för att zooma in och ut. Vyn kommer att återställas om du går till ett nytt steg, som beskrivits ovan.
Du kan vända tvärsnittet genom att trycka på .
Stäng tvärsnittet genom att trycka på .

Stäng av markering

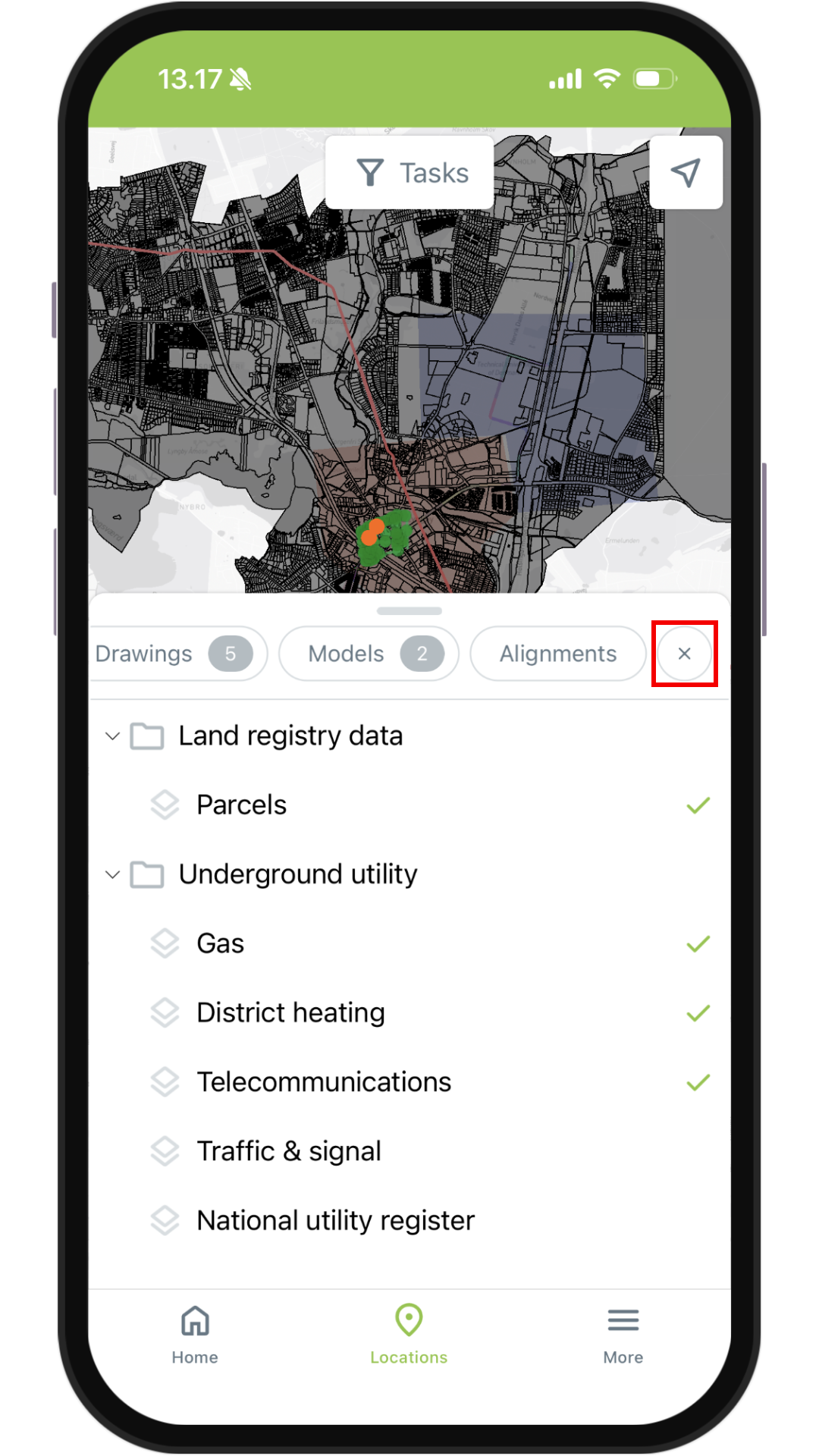

Du kan ta bort alla markerade element på en gång genom att klicka på ikonen längst till höger.

Filter för olika typer av registreringar

Du kan använda Filter för att visa registreringar på kartan. Det fungerar på samma sätt som att filtrera på ritningar där du väljer registreringstyp från en lista. Registreringarna visas som etiketter eller prickar på kartan, beroende på hur mycket du zoomar in. Du kan sedan trycka på registreringarna för att öppna dem.
