Revit-plugin är ett plugin utvecklat av Dalux som integreras med Revit och stödjer en mängd olika funktioner som att ladda upp modeller och ritningar, skapa kommentarer och funktionen Modellvalidering.
Den här artikeln förklarar hur du skapar kommentarer från Revit och hur du använder det med modellvalidering.
För att lära dig hur du installerar pluginen eller laddar upp modeller eller ritningar med pluginen, läs den här artikeln: Så använder du Revit-pluginen.
Hur man skapar och uppdaterar kommentarer
Mer information
Om du vill lära dig mer om kommentarer kan du läsa den här artikeln om: Så ställer du in kommentarer.

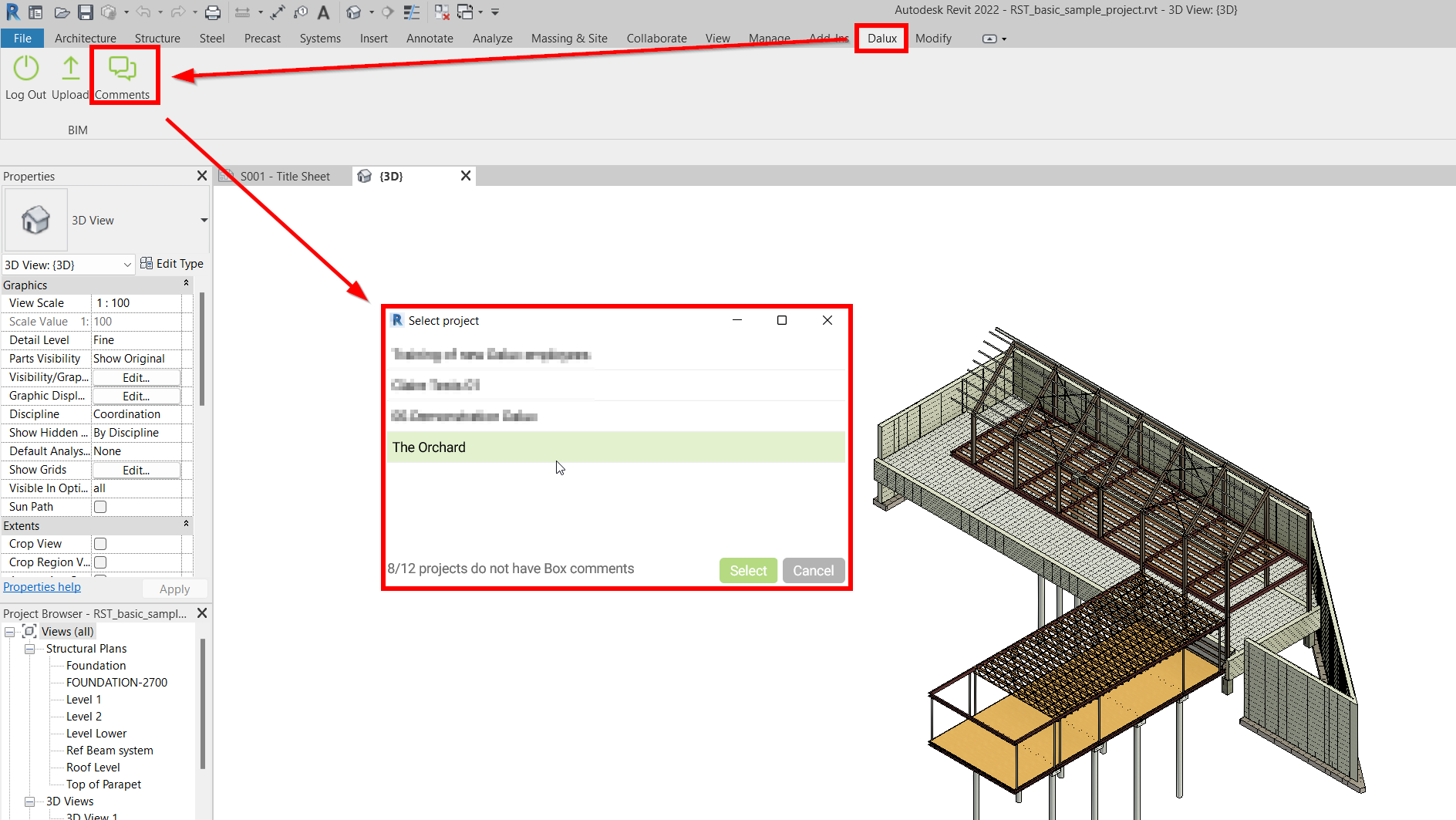

I Kommentarer kan du välja vilka av dina projekt du vill se, uppdatera eller skapa kommentarer för:

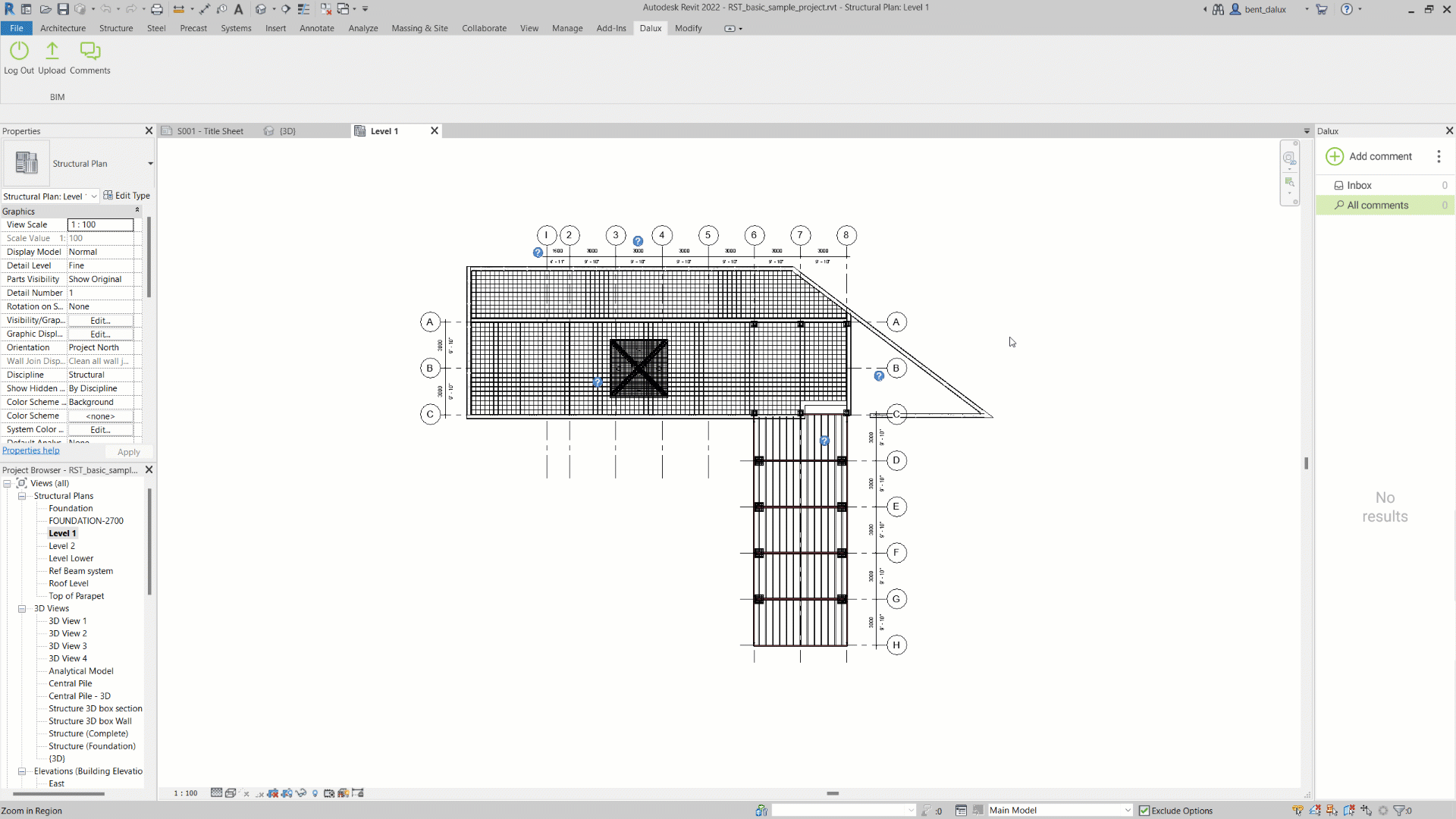

När du har valt ditt projekt kommer en menykolumn att visas på höger sida av fönstret.
För att lägga till en kommentar, välj Lägg till kommentar och skapa en ny kommentar precis som du skulle göra direkt i Dalux, genom att välja en typ, kommunikationskanal, ansvarig och annan relevant information:

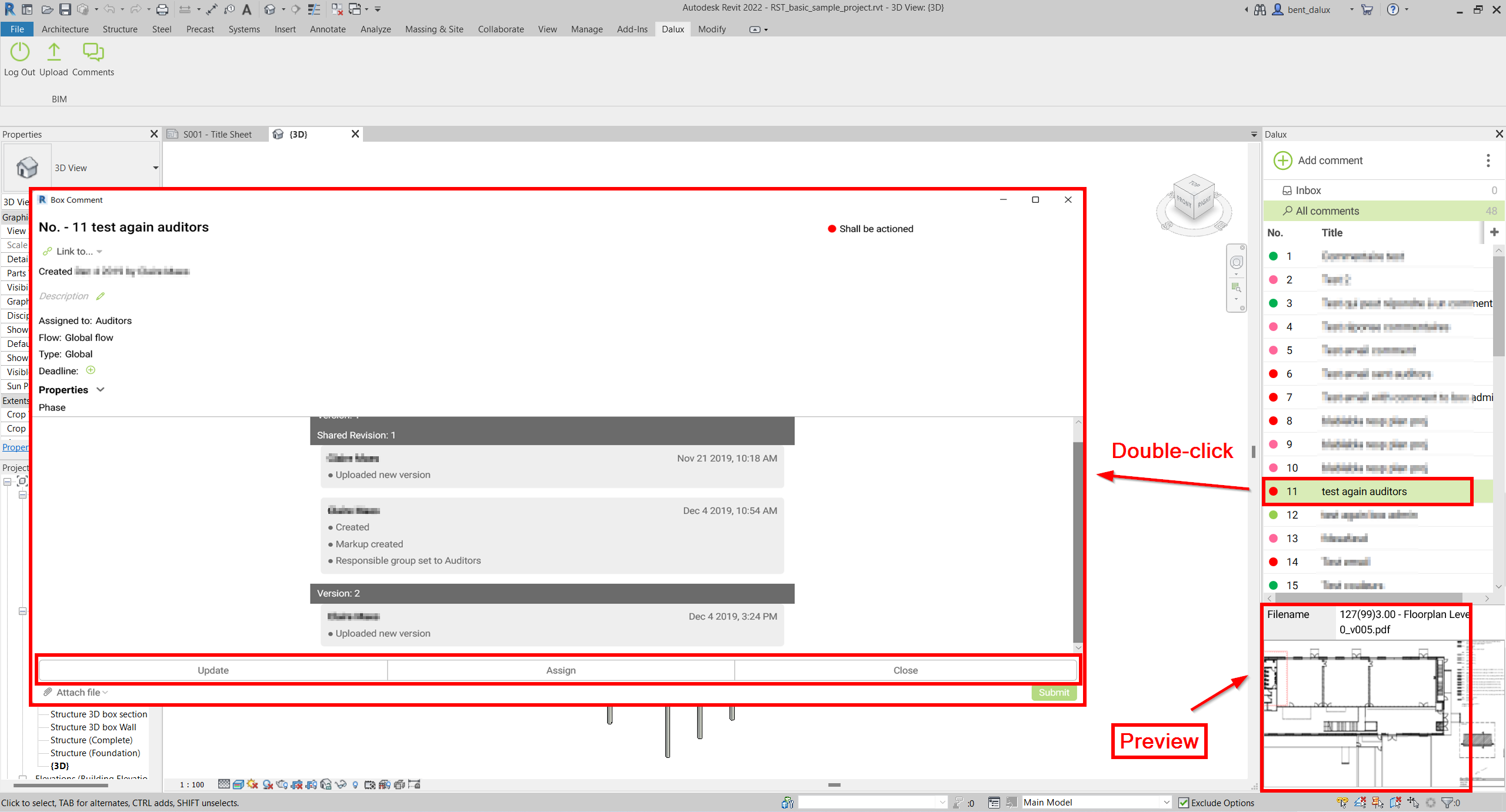

Om du vill visa befintliga kommentarer kan du välja en mapp och markera kommentaren. Du ser en förhandsvisning av den rödmarkerade bilden längst ner i fönstret. För att öppna kommentaren i fullskärm och visa all information som hör till bilden, dubbelklicka bara på kommentaren.
I det här fönstret kan du också redigera eller svara på kommentaren och stänga den om problemet är löst om du har de rätta behörigheterna.
Integration med modellvalidering
Revit-pluginet integreras också med funktion modellvaklidering. Genom att använda denna integration kan du enkelt göra ändringar i din Revit-modell baserat på kollisionskontroller eller metadatakontroller från Dalux.

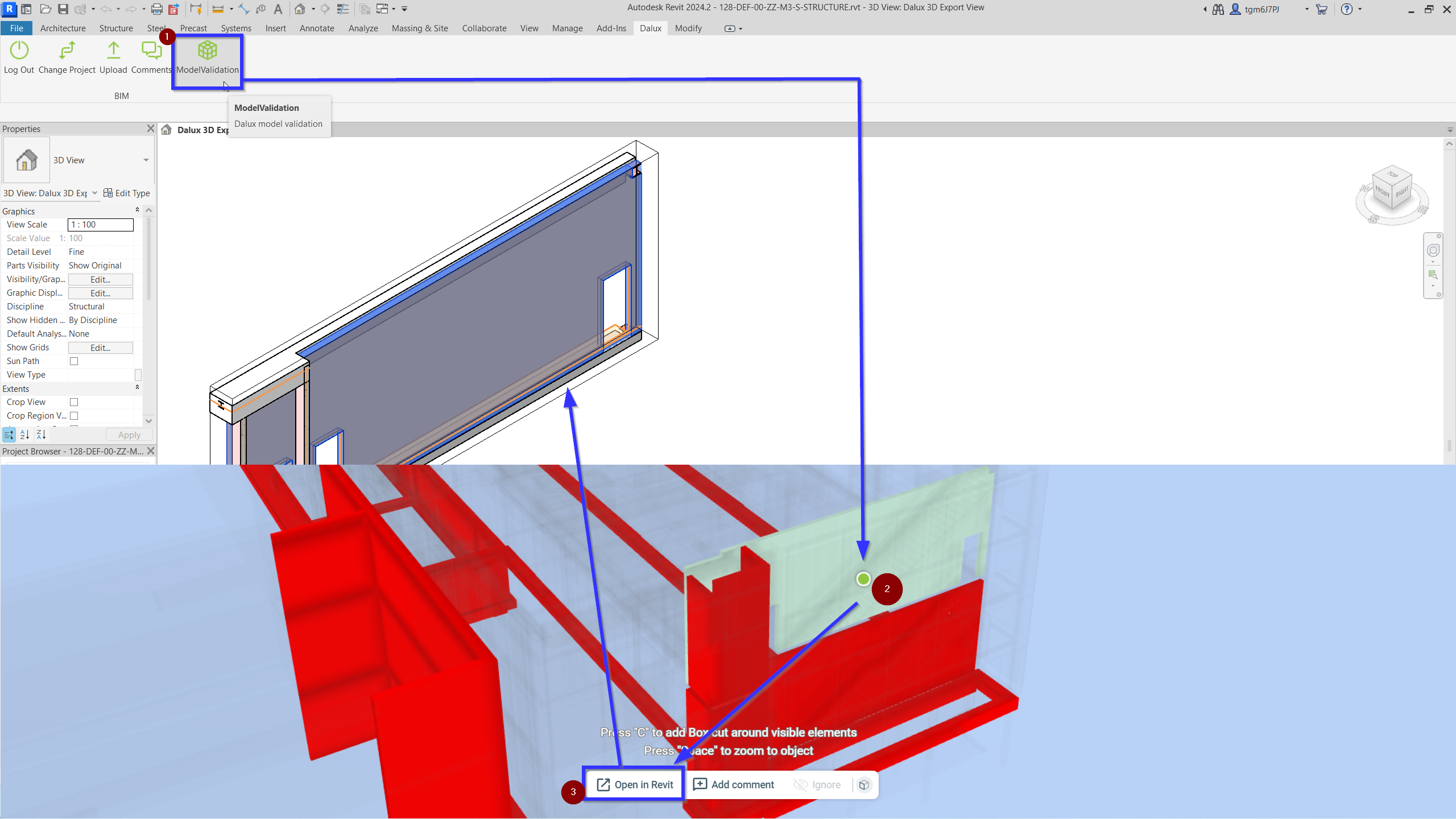

För att göra detta, öppna Revit och öppna Revit-filen som matchar modellen i ditt Dalux-projekt. Klicka sedan på Modellvalidering, som öppnar en Dalux Desktop-instans för "endast modellvalidering" där du kan göra kollisionskontroller.
Härifrån kan du utföra konfliktkontroller för att se var problem uppstår, och sedan klicka på Öppna i Revit i Dalux, under modellvalidering (endast skrivbordsappen). Revit öppnas och du skickas direkt till platsen för det valda objektet i Revit:
Med objektet vald och informationen från kollisionskontrollen kan du rätta felen i modellen/metadata.
