Hur du ställer in Centrumlinjer och Zoner

Denna artikel förklarar hur man skapar zoner på kartan, områden och byggnader i ett InfraField-projekt.

Använd zoner för att dela upp projektet i mindre segment med specifika egenskaper eller för filtreringsändamål. Det rekommenderas att skapa zoner från början men att lägga till zoner senare kommer automatiskt uppdatera redan placerade registreringar.

Zoner skapade i kartvyn kommer automatiskt att visas ovanpå alla kartskikt.

Du måste först skapa ett område eller en byggnad för att lägga till zoner till det. Om du har laddat upp en eller flera justeringsfiler kan du använda dem för att automatiskt skapa zoner längs centrumlinjer.

Hur man konfigurerar zoner

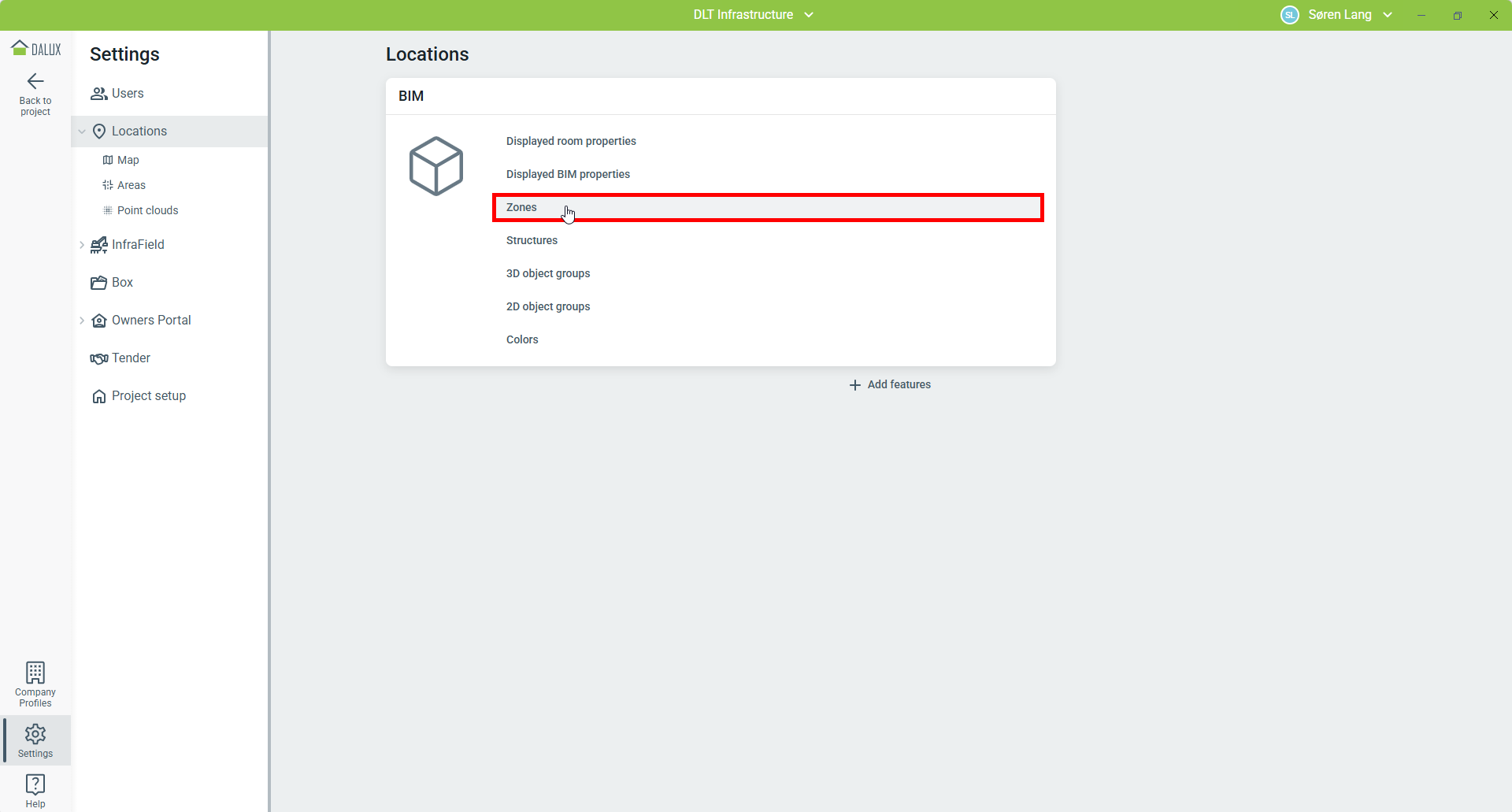

För att skapa zoner i projektet, navigera till Inställningar Platser 'Zoner'.

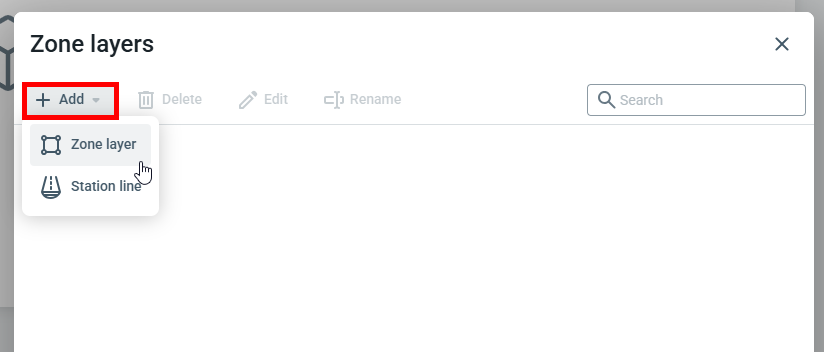

När du klickar på Lägg till finns det två sätt att skapa zonlager:

• Zonlager: Den här funktionen låter dig rita former på kartan, områden eller byggnader. Zonerna är oberoende av varandra.
• Centrumlinje: Detta låter dig skapa zoner som följer en centrumlinje med en fast bredd.

Hur man konfigurerar zonlager

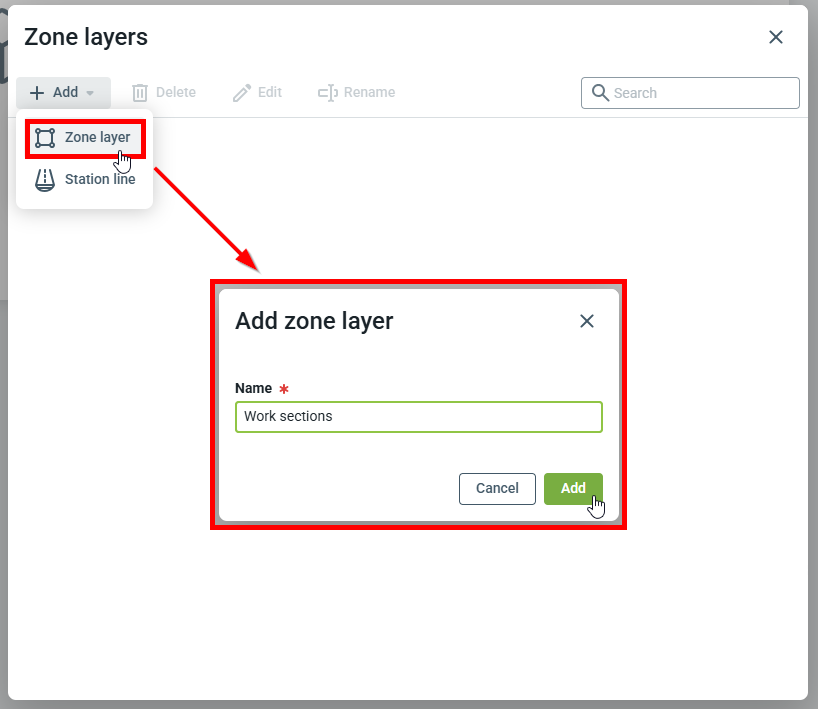

För att skapa ett nytt zonlager och zoner på lagret, klicka på Zonlager.

Skriv in ett namn för zonlagret och klicka på 'Lägg till'. Zonlagret visas i listvyn.

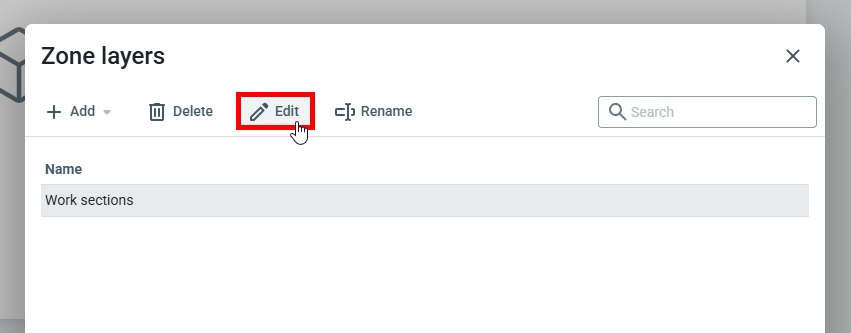

Dubbelklicka på zonnamnet eller markera det och klicka på Redigera.

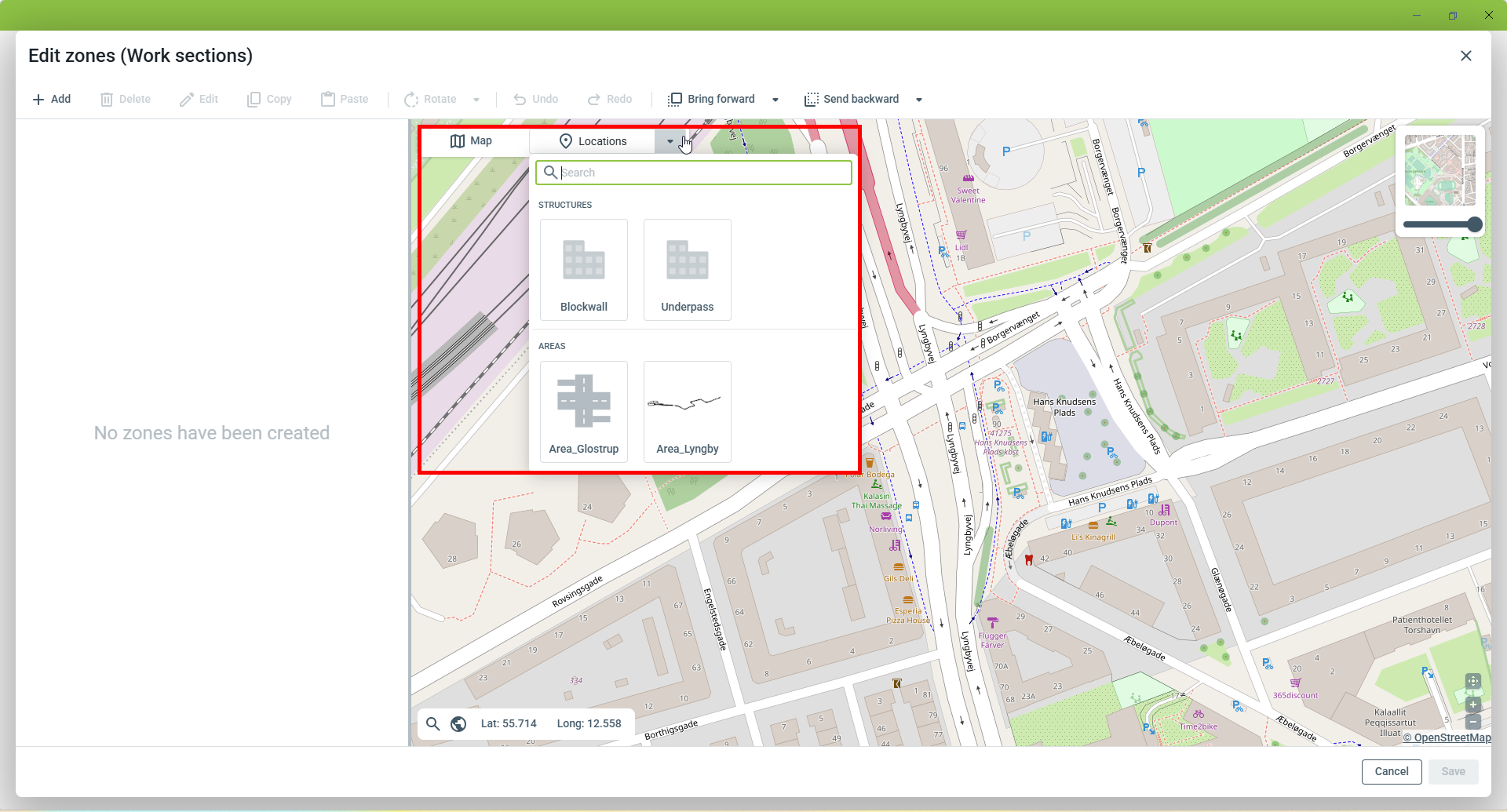

Du måste välja var du ska lägga till zonerna. Välj mellan 'Karta', 'Område' eller 'Byggnad' från Platser.

• Zoner som läggs till områden kan också visas på kartan.
• Zoner som skapas på en byggnad kan endast visas inom den byggnaden och INTE på kartan, områden eller en annan byggnad.
• Zoner som läggs till på kartan och områden kan ha samma namn och betraktas som samma zon.
• Zoner som läggs till i en byggnad kan ha samma namn inom byggnaden och kommer att betraktas som samma zon över våningsplan. Den kan inte ha samma namn som en zon från karta/område eller från en annan byggnad.

Hur man konfigurerar centrumlinjer

För att generera zoner baserat på centrumlinje måste du ha minst en justeringsfil. Läs den här artikeln för att lära dig hur du lägger till allinjeringsfiler i projekt: Hur du ställer in Centrumlinjer

För att generera nya zoner med hjälp av centrumlinje, navigera till:

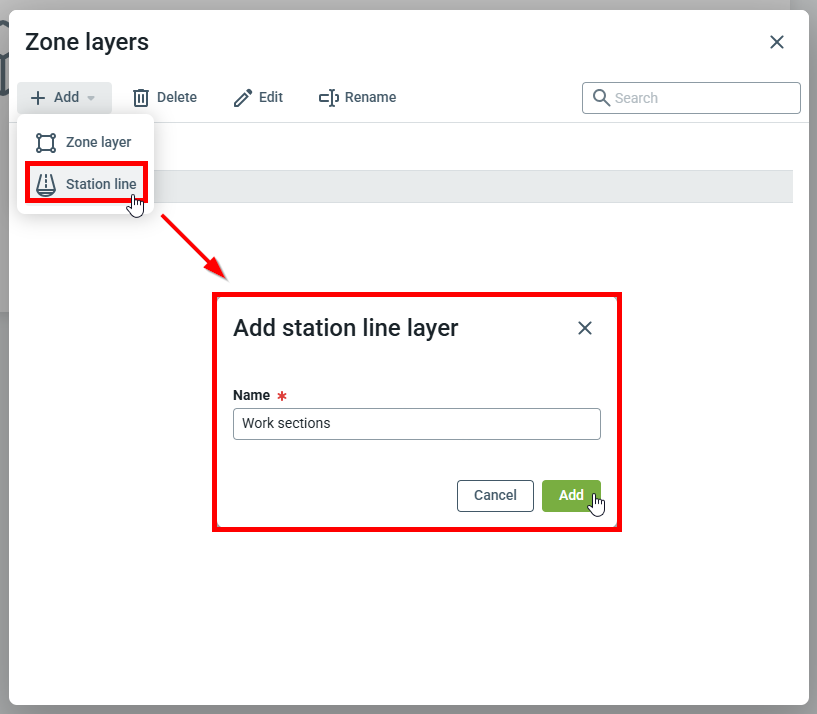

Inställningar Platser Zoner Lägg till Centrumlinje.

Skriv ett namn och klicka på 'Lägg till'.

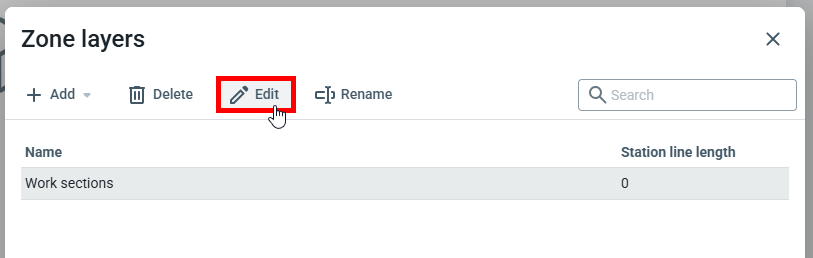

Dubbelklicka på eller välj zonlagret och klicka på Redigera för att öppna det och börja skapa zoner inom det.

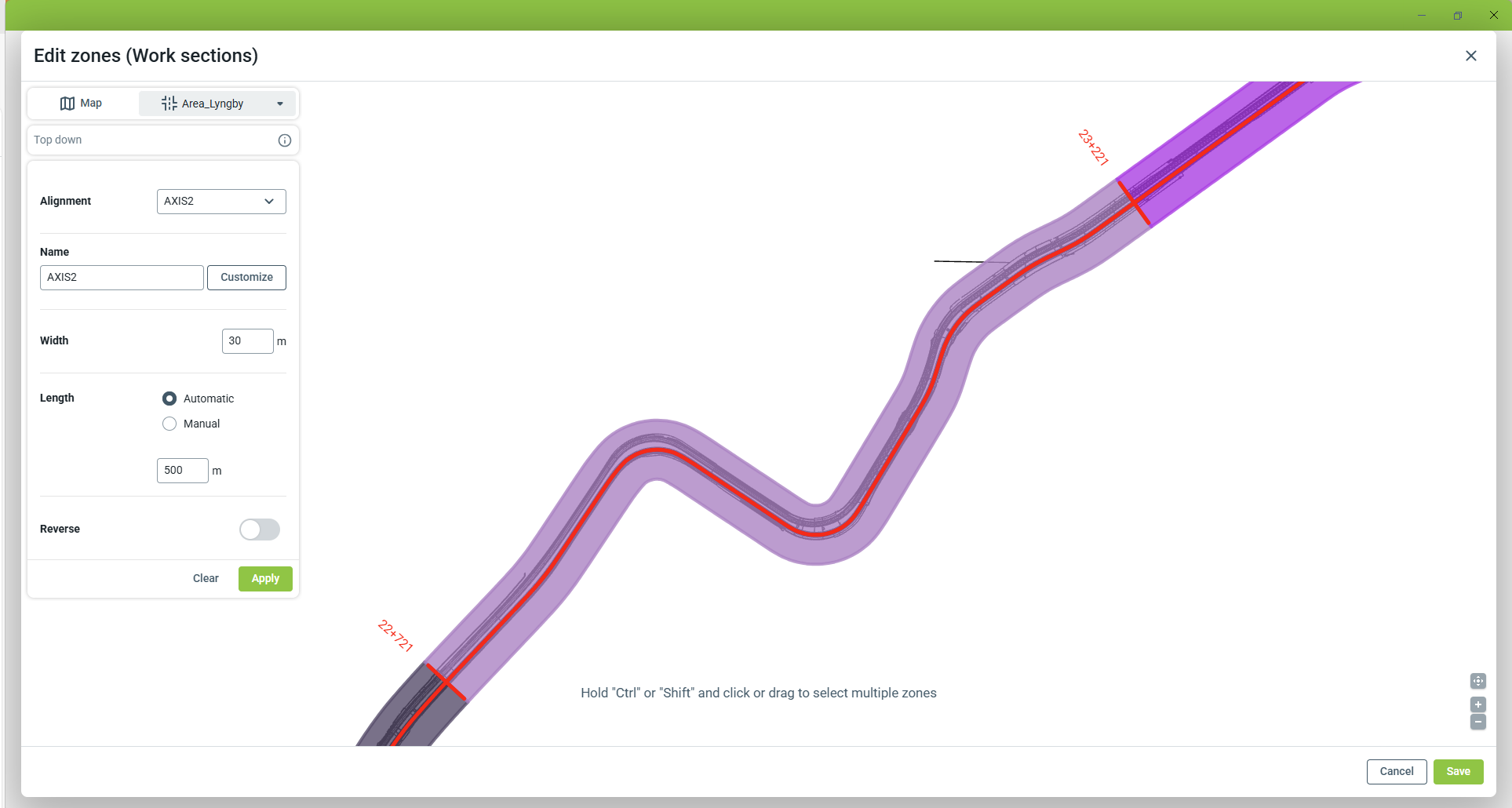

Välj kartvyn eller ett område med en ritning.

• Justering: Välj en linje från en justeringsfil.
• Namn: Välj ett prefix för att namnge zonerna. Zoner kommer att namnges med prefixet och början och slutet av centrumlinjeintervallet.
  • Användardefinierat: Ange ett prefix + ett startvärde och intervallerna
• Totalt bredd: Ange den totala bredden för alla skapade zoner.
• Längd
  • Automatisk: Använd denna inställning för att automatiskt skapa zoner längs justeringslinjen med samma längd (anges nedan i meter).
  • Manuell: Använd denna metod för att manuellt skapa zonerna baserat på en startstation och manuellt valda längder
• Omvänd: Välj från vilket slut zonerna ska skapas.

Klicka på 'Använd' för att se de skapade zonerna. Klicka på 'Spara' för att spara ditt arbete.

Lägg till zonegenskaper

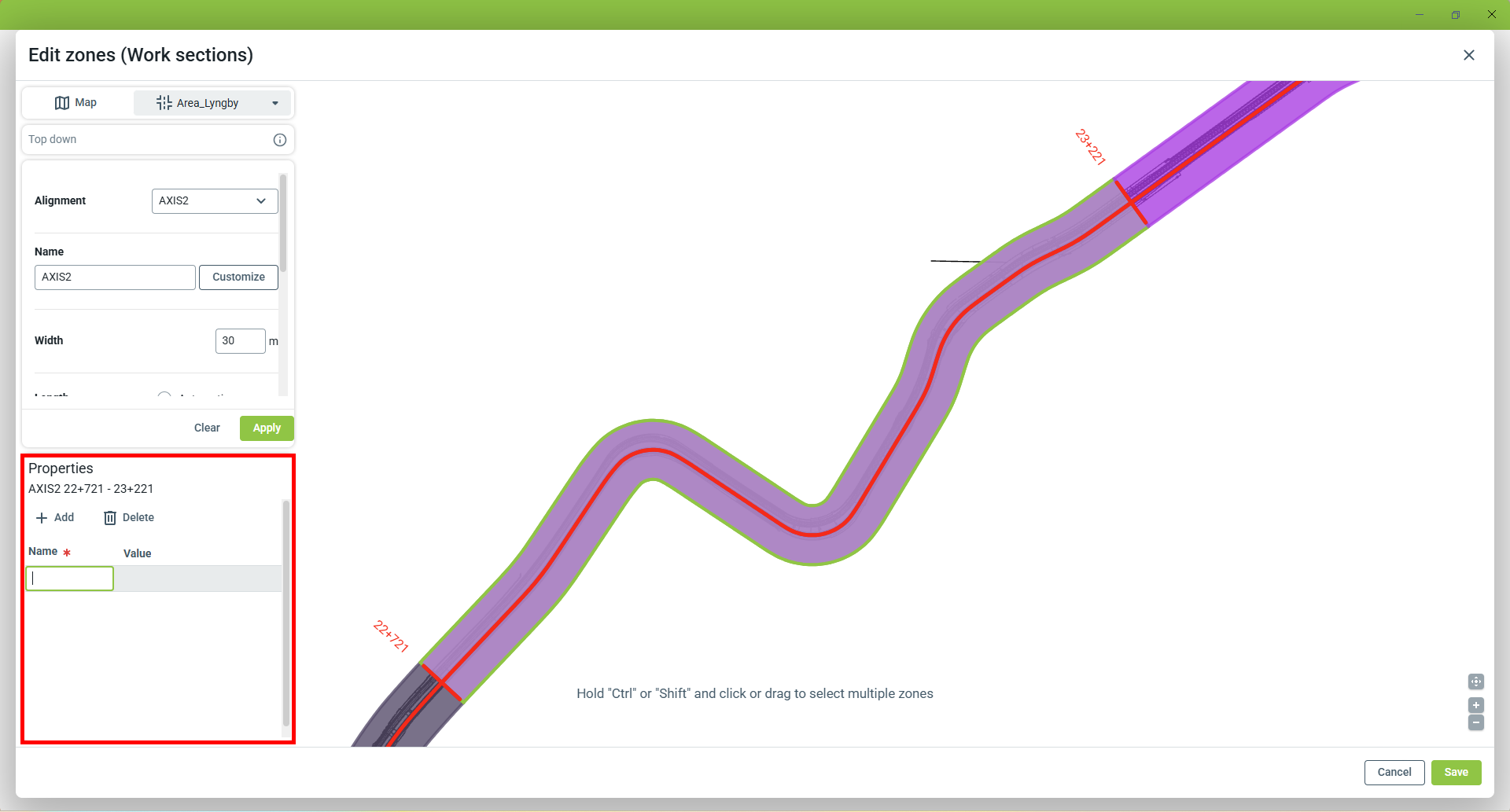

Zoner kan ha individuella egenskaper som användare kan komma åt när de interagerar med dem. För att lägga till dessa egenskaper, klicka på zonen när du redigerar den och fyll i 'Name' och 'Value' i den särskilda dialogrutan:

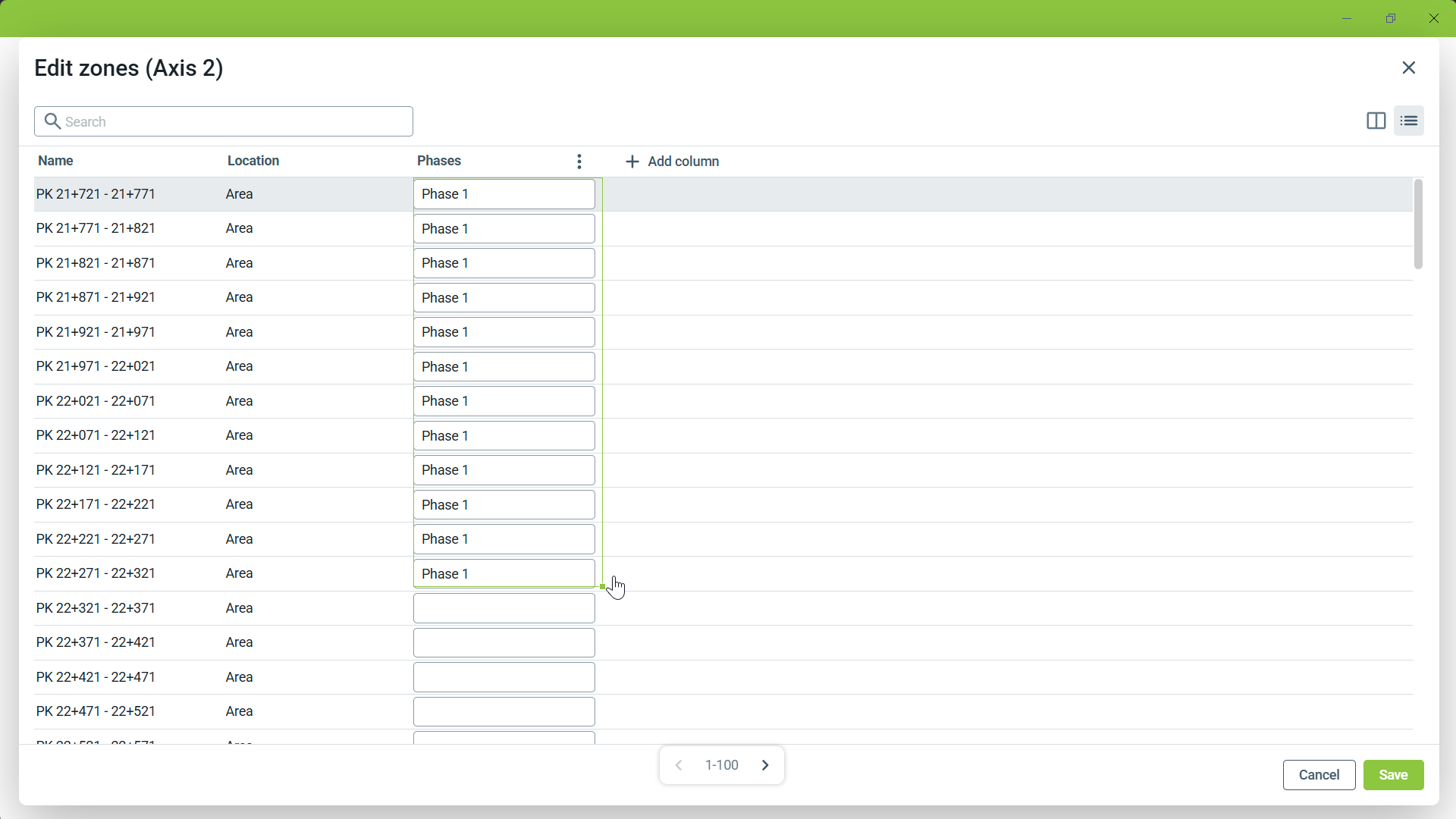

Om du vill lägga till värden i större mängder, byt till listvyn genom att klicka på . Lägg till en ny kolumn för ditt attribut, fyll i ett värde och dra ner den gröna rutan för alla zoner du vill fylla i:

Observera att generering av nya zoner kommer att skriva över denna information.
