I den här artikeln går vi igenom några av de filformat som används vid import av data till Dalux FM när din DWG-ritning innehåller områdes-/rumsdata.
Filformat som tas upp i denna artikel inkluderar:
- BIPS CAD lagerstandard BIPS (BIPS-lagerstandard)
- AK81 CAD lagerstandard BIPS (BIPS-lagerstandard)
- AK81 A99 CAD lagerstandard (CAD-lagerstandard)
- NS CAD (norsk standard)
Vi förutsätter att du har grundläggande kunskaper i Autodesk AutoCAD och/eller AutoCAD Architecture.
När du använder dessa filformat måste dina lager matcha lagernamnen i den här artikeln. Annars misslyckas importen.
Om du vill använda dina lagernamn kan du använda det användardefinierade filformatet. Läs den här artikeln för att lära dig hur du använder det användardefinierade filformatet.
När du importerar data från dina DWG-ritningar skapas rums-/våningsdata i Dalux FM.
Om du uppdaterar informationen med DWG-ritningen kommer rums-/våningsdata i Dalux FM att ändras.
Så se till att verifiera innehållet innan du uppdaterar det.
WARNING!
Om du raderar/ändrar någon data i Dalux FM under en import kan den inte återställas.

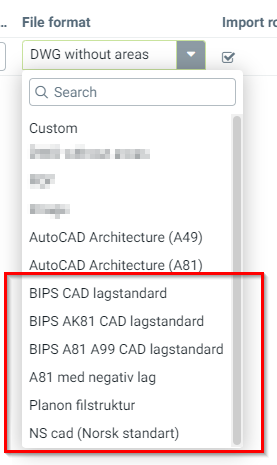

BIPS, A81, Planon och NS CAD
Dessa filformat är endast tillgängliga för instanser skapade på danska och norska.
Skapa ritningarna enligt samma regler som för det användardefinierade filformatet (se länk ovan).
Det enda undantaget är att lager och blockattribut måste namnges korrekt beroende på det valda filformatet:
| Nettoområde | Bruttoområde | Rumsnummer | Rumstyp | Alternativt lager | Negativt nettoområde | Negativt bruttoområde | |
| BIPS CAD lagerstandard | A49--A-N | A49--A-B | A49--I- | A49--T- | A49--E- | -- | -- |
| BIPS AK81 CAD lagerstandard | AK81--G-N | AK81--G-B | A99--I- | A99--T- | A99--E- | -- | -- |
| BIPS AK81 A99 CAD lagerstandard | A81--G-N | A81--G-B | A99--I- | A99--T- | A99--E- | -- | -- |
| NS CAD (norsk standard) | A862-NTA | A862-BTA | A862-Rumsnummer | A862-Rumstyp | -- | -- | -- |

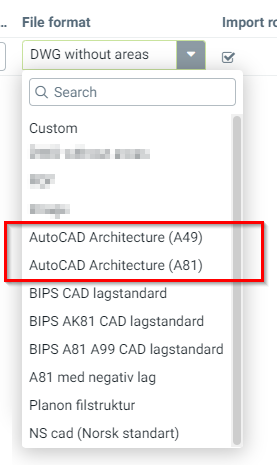

AutoCAD Architecture
Lagerformaten är tillgängliga för alla instanser oavsett språk.

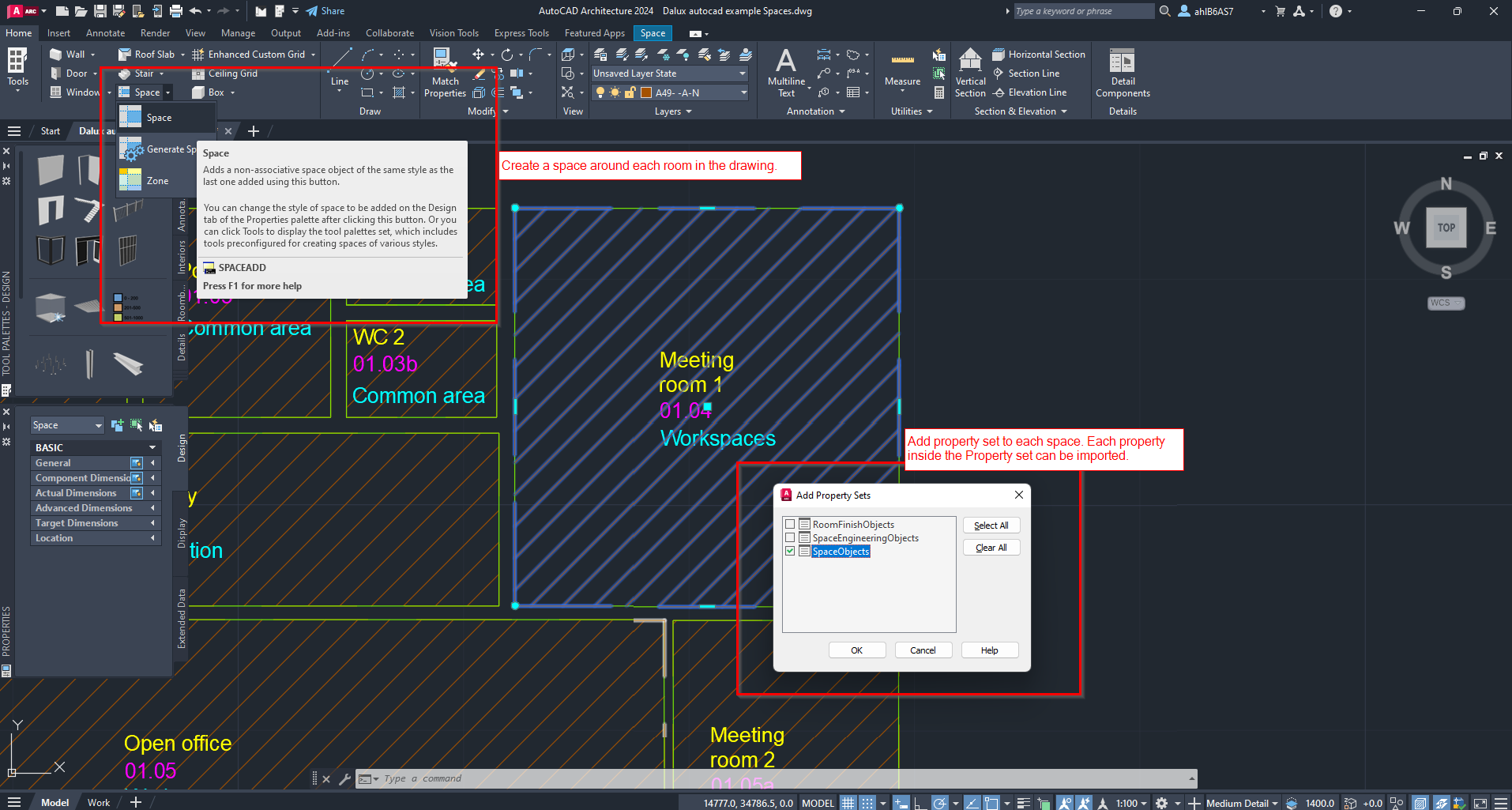

Om du använder AutoCAD Architecture kan du skapa områdesinformation med Space-verktyget.
Varje Space kan ha egenskaper som kan importeras till Dalux FM.
Netto- och bruttoområdena måste vara på specifika lager:
| Nettoområde | Bruttoområde | |
| AutoCAD Architecture A49 | A49- -A-N | A49- -A-B |
| AutoCAD Architecture A81 | A81--G-N | A81--G-B |
Attributen behöver inte vara på ett specifikt lager och bör skapas som property sets.

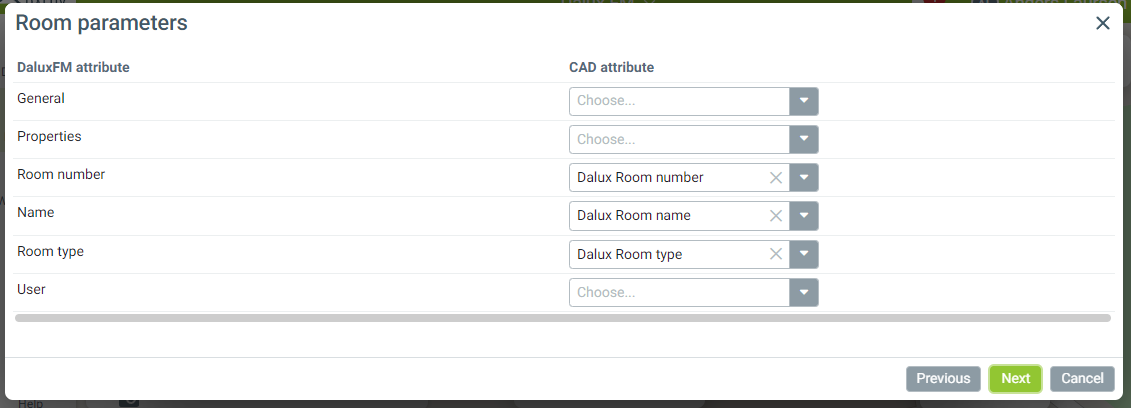

Under steget 'Rumsparametrar' i importen kan varje rumsegenskap kopplas till en motsvarande DaluxFM-attribut.
