Denna artikel beskriver hur man laddar upp, hanterar och visar punktmoln som laddats upp till Dalux FM.
Punktmoln är en punktuppsättning som innehåller geometriska koordinater, färgvärden och ljusstyrka. De genereras vanligtvis av LIDAR-skannrar, som skannar ett område och samlar in datapunkterna. Datapunkterna omvandlas sedan till 3D-bilder i form av ett punktmoln.
Vi rekommenderar att använda Dalux Desktop App när du arbetar med punktmoln.
Punktmoln i FM är endast tillgängligt med BIM och Dokumentation Pro.
Teknisk information
I de flesta fall är det rekommenderade filformatet för optimal användning .laz, men andra filformat fungerar alldeles utmärkt med Dalux FM. Vi rekommenderar, om möjligt, att följa de föredragna filformaten nedan från vänster till höger.
.laz .las
.e57
.ply
.pts
.xyz
Maximal filstorlek är 8 GB.
.pts- och .xyz-filer varierar i specifikation så korrekt tolkning kan inte garanteras. Om detta är den enda tillgängliga formattypen kan en tjänst som Pointzip användas för att konvertera filer till .laz.
Dalux FM stöder inte .rcp-filer.
Hur man ställer in punktmoln
Användarrättigheter
Punktmoln kan endast hanteras av administratörer.

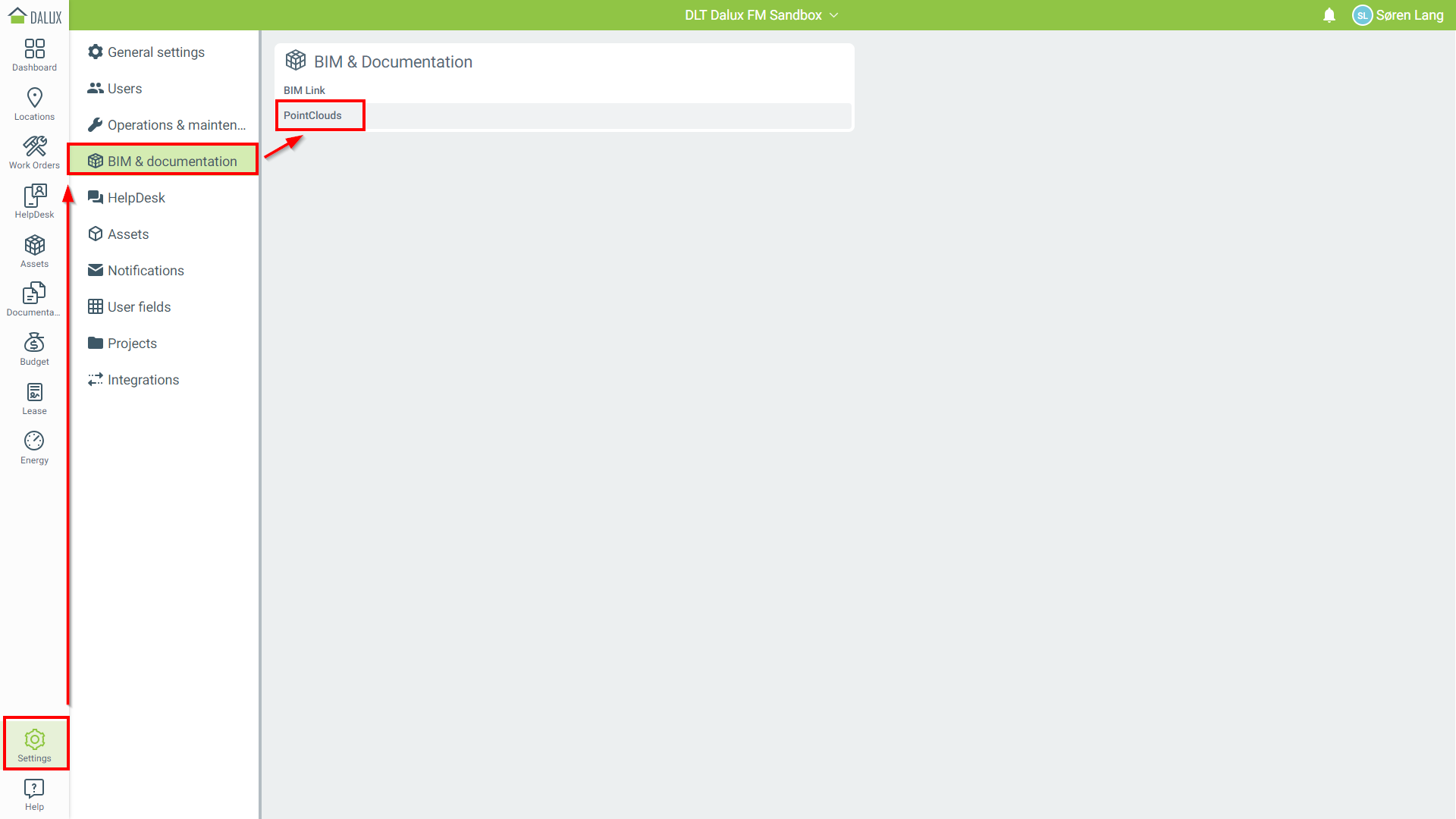

För att ladda upp eller hantera punktmoln, gå till:
Inställningar
BIM & Dokumentation
'Punktmoln'.

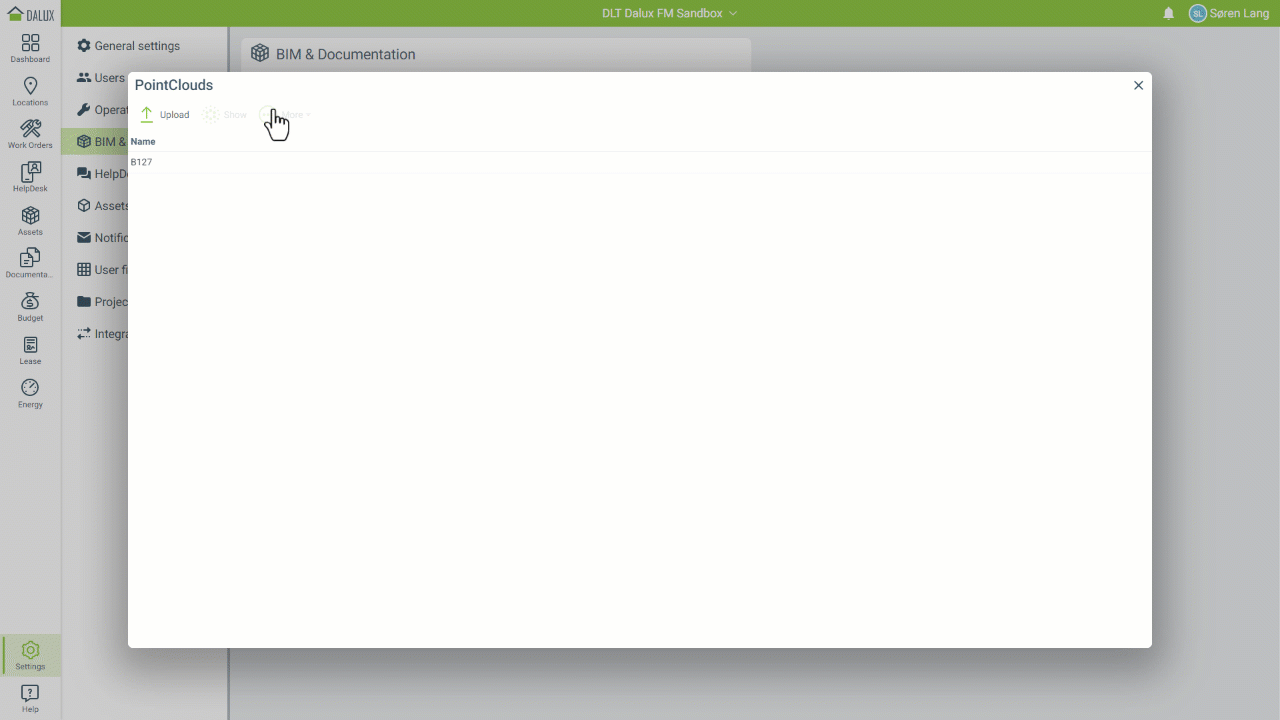

När du klickar på 'Punktmoln' öppnas ett nytt fönster. Härifrån kan du
-
Ladda upp eller uppdatera punktmoln för Dalux FM-instansen
-
Visa alla punktmoln som laddats upp till Dalux FM-instansen
När du väljer ett befintligt punktmoln kan du i Mer-menyn:
-
Ladda upp ytterligare filer till punktmoln
-
Radera punktmoln
Klicka på Ladda upp och hitta punktmolnsfilerna på din dator, ladda sedan upp dem till Dalux FM.
När du har hittat filerna öppnas ett nytt fönster.

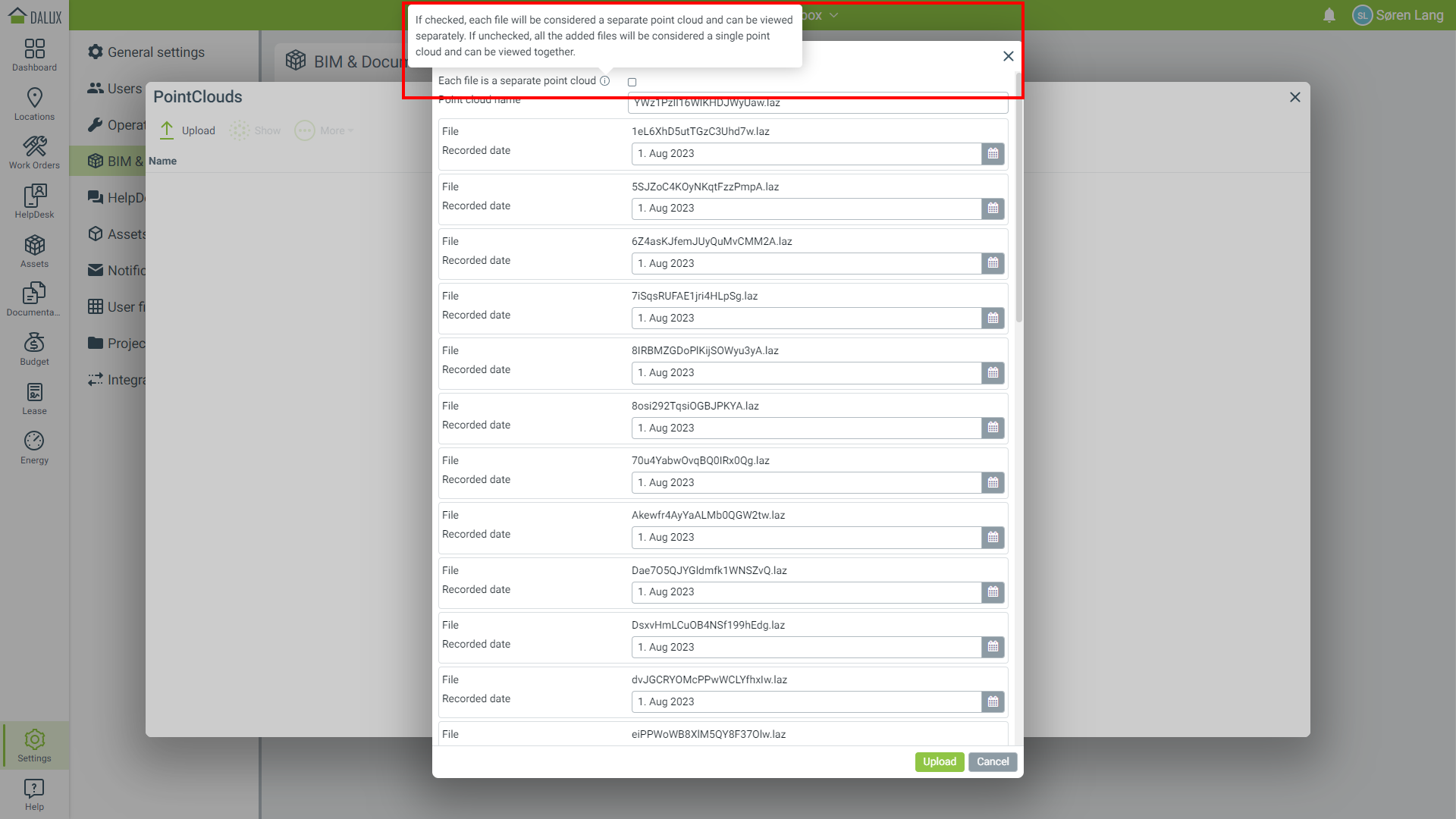

Var särskilt uppmärksam på fönstrets översta del. Du måste ange för Dalux FM om du laddar upp separata punktmoln eller om du laddar upp ett större punktmoln i flera delar.
Du kan ändra namnet på punktmolnet eller punktmolnen och ange inspelningsdatum. Observera att denna information inte kan ändras efter uppladdningen.
När du är klar, klicka på 'Ladda upp'.
När punktmolnen har laddats upp kommer Dalux FM att bearbeta filerna innan de kan användas.
Om du lägger till punktmoln från olika datum, skapa ett nytt punktmoln och följ samma process.
När punktmolnet har laddats upp och bearbetats kan det visas genom att klicka på punktmolnet och sedan klicka på Visa i toppmenyn.
Teknisk information
När du visar punktmolnet i Dalux Desktop App ändras punktstorlekarna dynamiskt, baserat på faktorer som kameravinkel och zoomnivåer.
När du visar punktmolnet på webben kommer en 'Punktstorlek'-reglage att visas, och varje punkt kommer att renderas med den valda storleken. Detta gäller både när punktmolnet visas för sig självt och när det visas i 3D tillsammans med 3D-modellen.
Hur du använder punktmoln med Platser
Om punktmolnen och en 3D-modell är justerade kan punktmolnet visas tillsammans med 3D-modellen. Punktmoln kan visas från Platser.

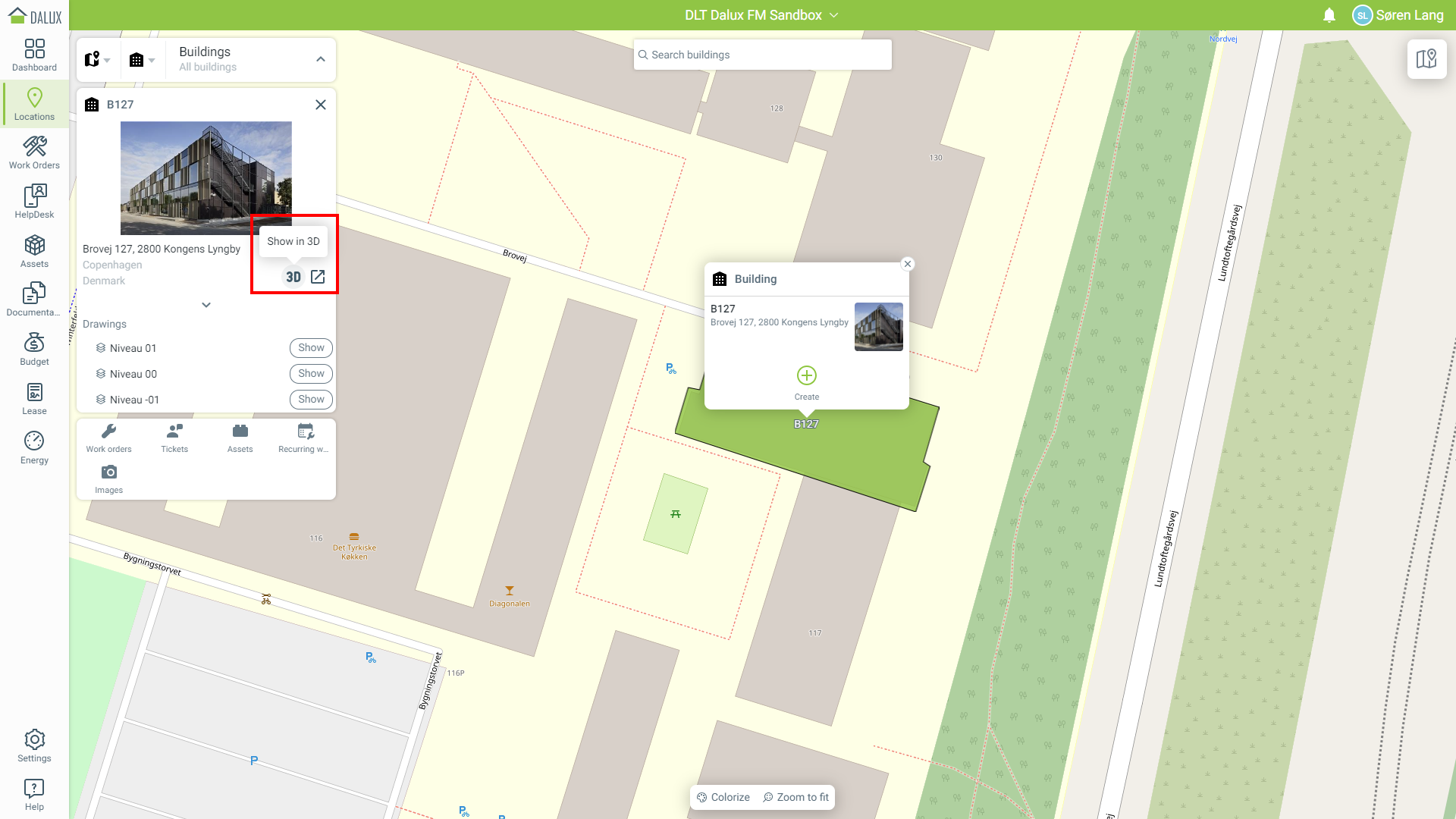

Gå till Platser och välj den
Byggnad som var kopplad till punktmolnet. Klicka sedan på
-knappen.

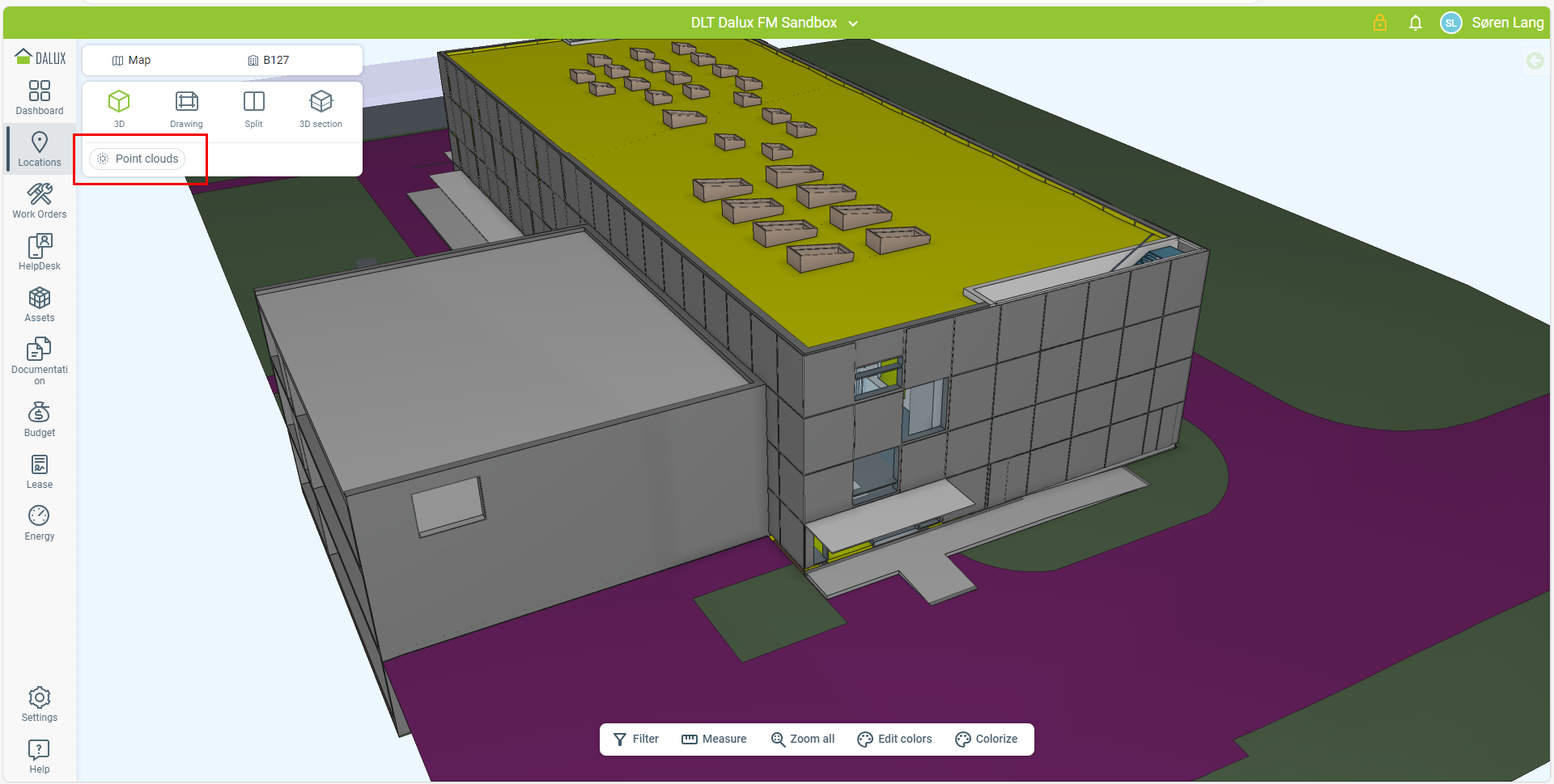

Du kan sedan välja Punktmoln i verktygsfältet och välja vilket punktmoln som ska visas.

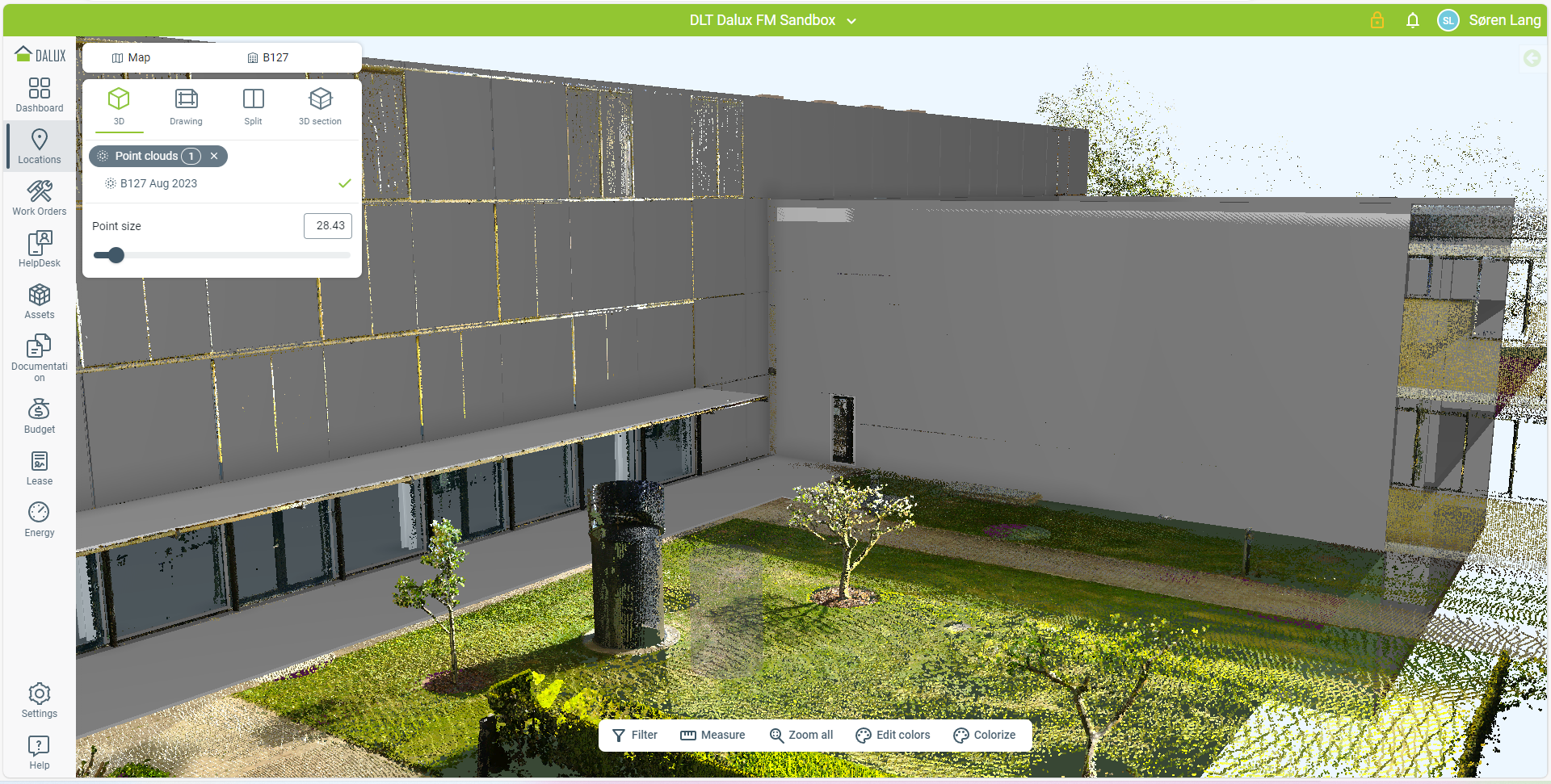

Punktmolnet visas bredvid 3D-modellen, och navigering i 3D fungerar som vanligt i Dalux FM.
