Så uppdaterar du IFC-modeller i FM

Denna artikel förklarar hur man uppdaterar IFC-modeller i Dalux FM och mappar de importerad data från en uppdaterad modell.

När du uppdaterar IFC-filer i Dalux FM måste du vara noggrann med datamappningen för att undvika att skapa dubbletter eller ta bort data av misstag.

Att uppdatera IFC-filer skriver över den befintliga filen med en ny, men du kan välja vilken data som ska importeras och vilken som inte ska det. I den här artikeln visar vi exempel på IFC-uppdateringar där:

• En tillbyggnad läggs till i byggnaden
• Två eller fler rum slås samman till ett rum
• Ett eller flera rum delas upp i flera nya rum

Så uppdaterar du en IFC-modell i Dalux FM

För att uppdatera en IFC-modell i en Dalux FM-instans, hitta den byggnad du vill uppdatera IFC-filen för i modulen Platser. Detta kan göras via kartan eller genom att använda listvyn.

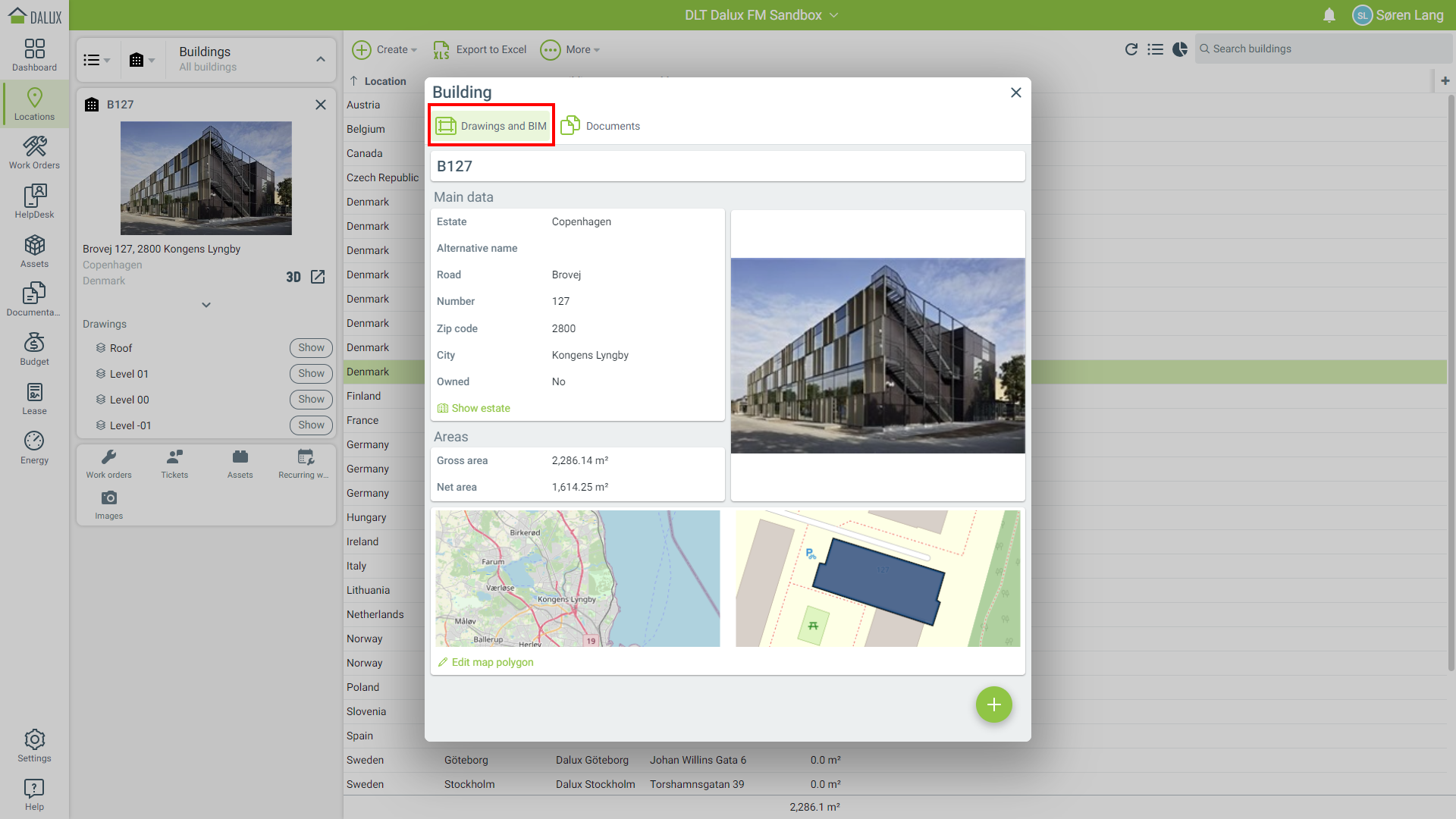

Dubbelklicka på byggnaden för att öppna den. Klicka sedan på Ritningar och BIM.

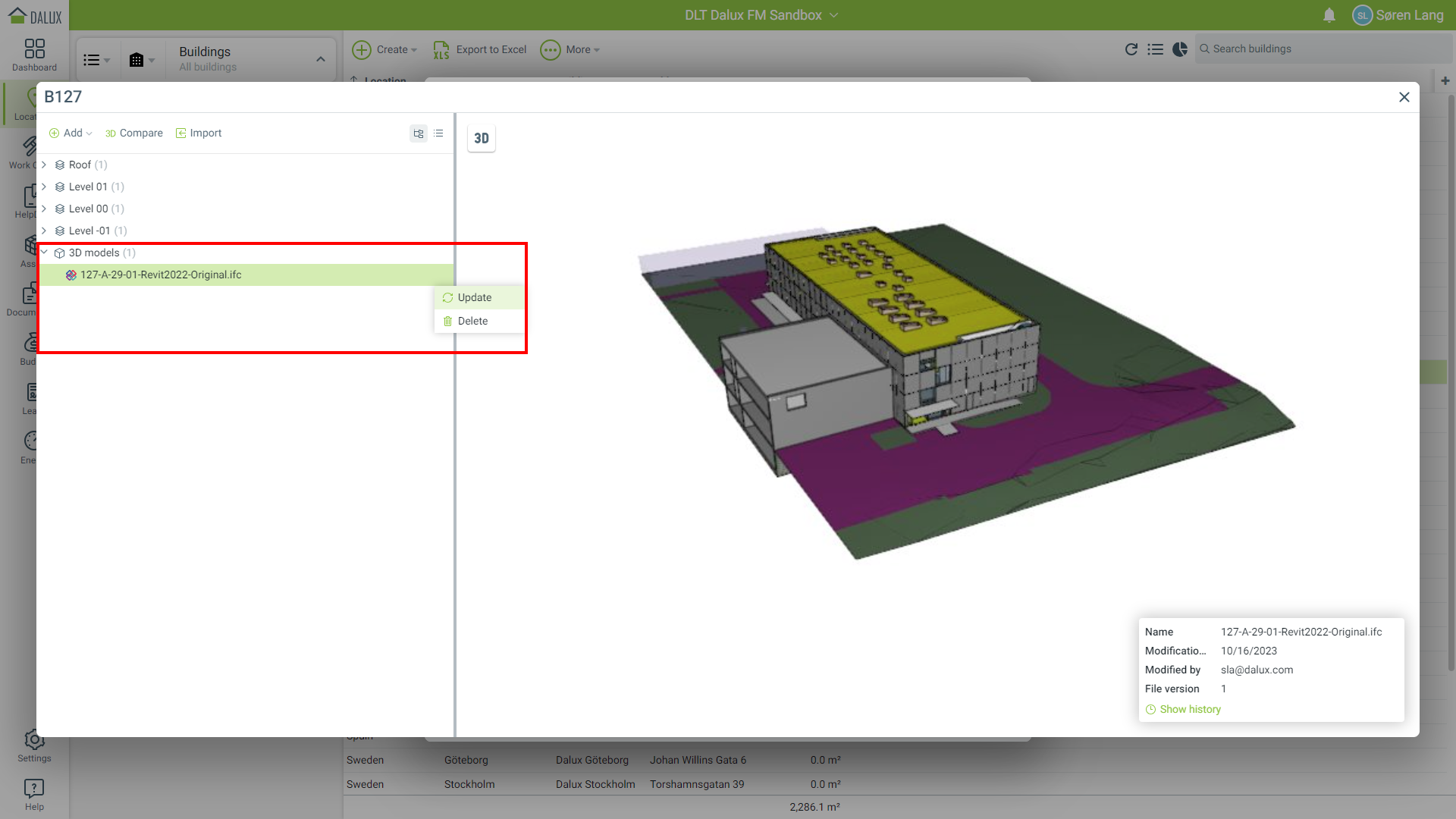

Hitta modellen du vill uppdatera, klicka på och sedan på Uppdatera. Hitta den uppdaterade modelfilen på din dator och ladda upp den.

Processen är liknande din första uppladdning, men det är mycket viktigt att säkerställa att den nya informationen från BIM-modellen mappas korrekt.

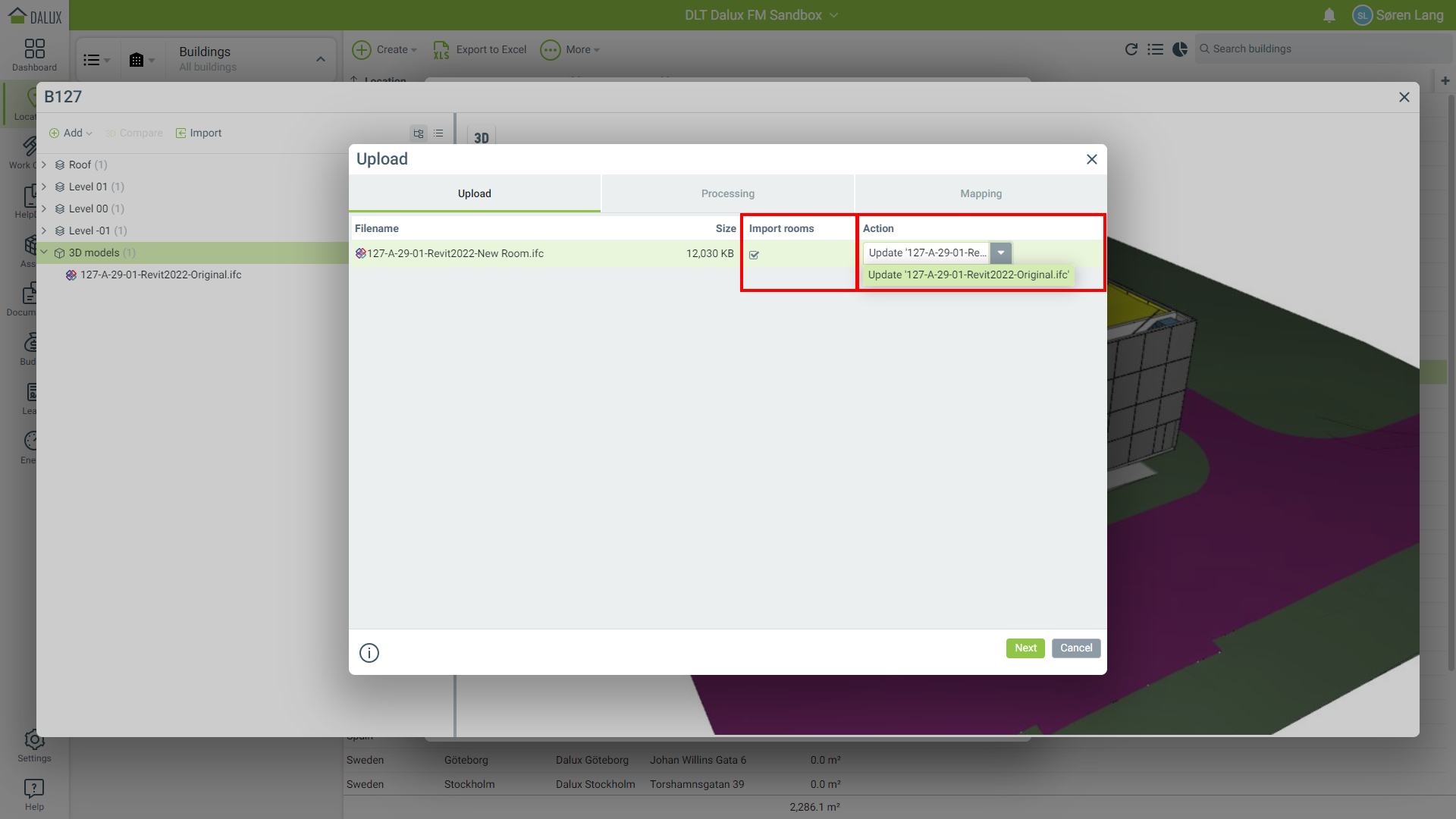

Eftersom vi importerar en modell med ändringar i rumsdata kryssar vi i rutan 'Importera rum'. Uppladdningsfönstret visar att 'Åtgärd' är att uppdatera en befintlig modell.

Klicka på 'Nästa' för att fortsätta.

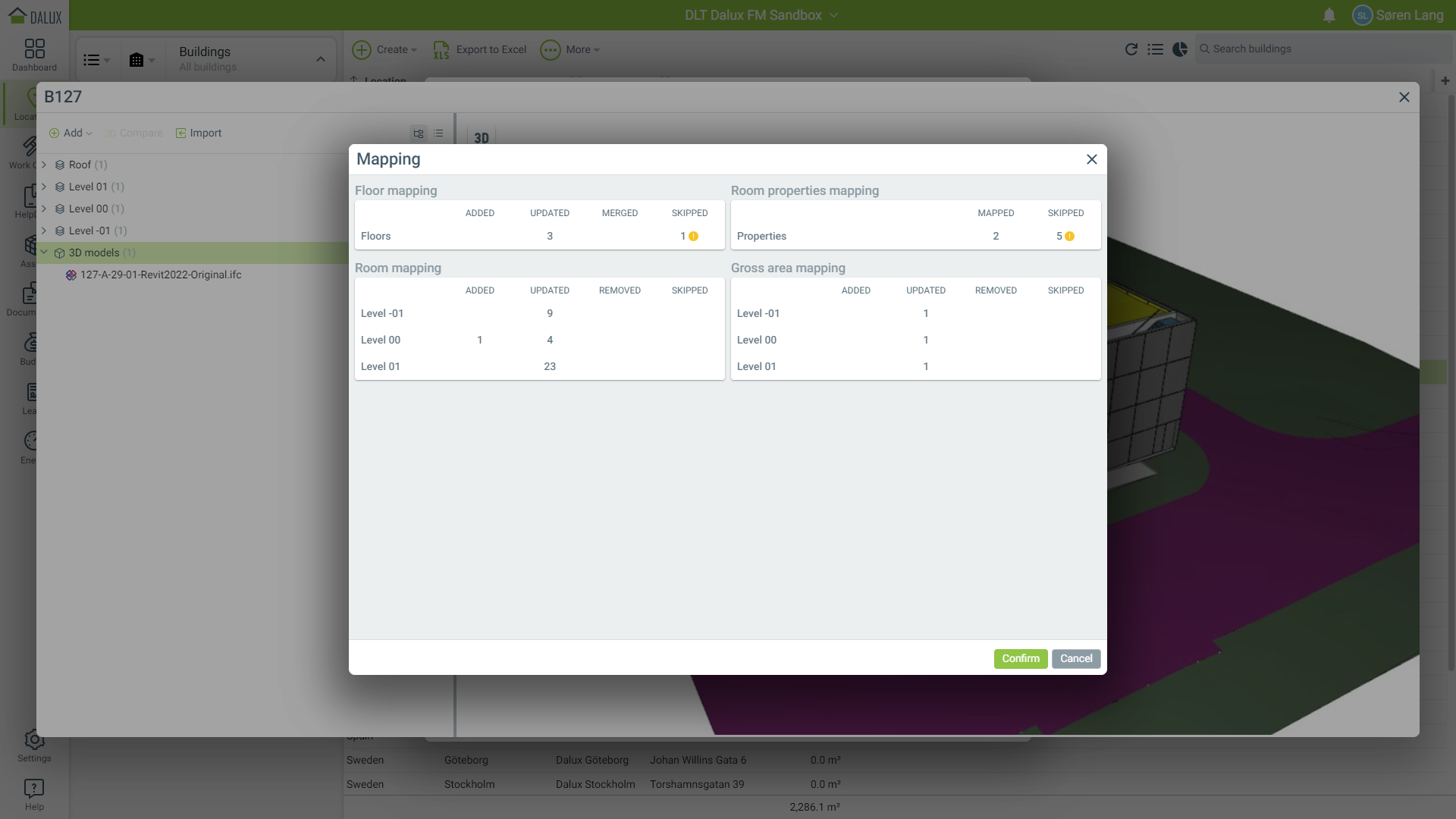

När den uppdaterade modellen har laddats upp och bearbetats måste du gå igenom mappningsprocessen igen. I allmänhet har du valet att skapa, hoppa över eller ersätta med de nya uppgifterna.

Det är viktigt att granska varje mappningsfönster och besluta vad som ska göras med de nya uppgifterna. Dalux kommer att informera dig om potentiella fel, såsom redan befintliga plan eller rum.

Uppdatering av IFC på en byggnad - Tillbyggnader

I detta exempel uppdaterar vi vår byggnadsmodell efter att ha lagt till ett extra rum i byggnaden.

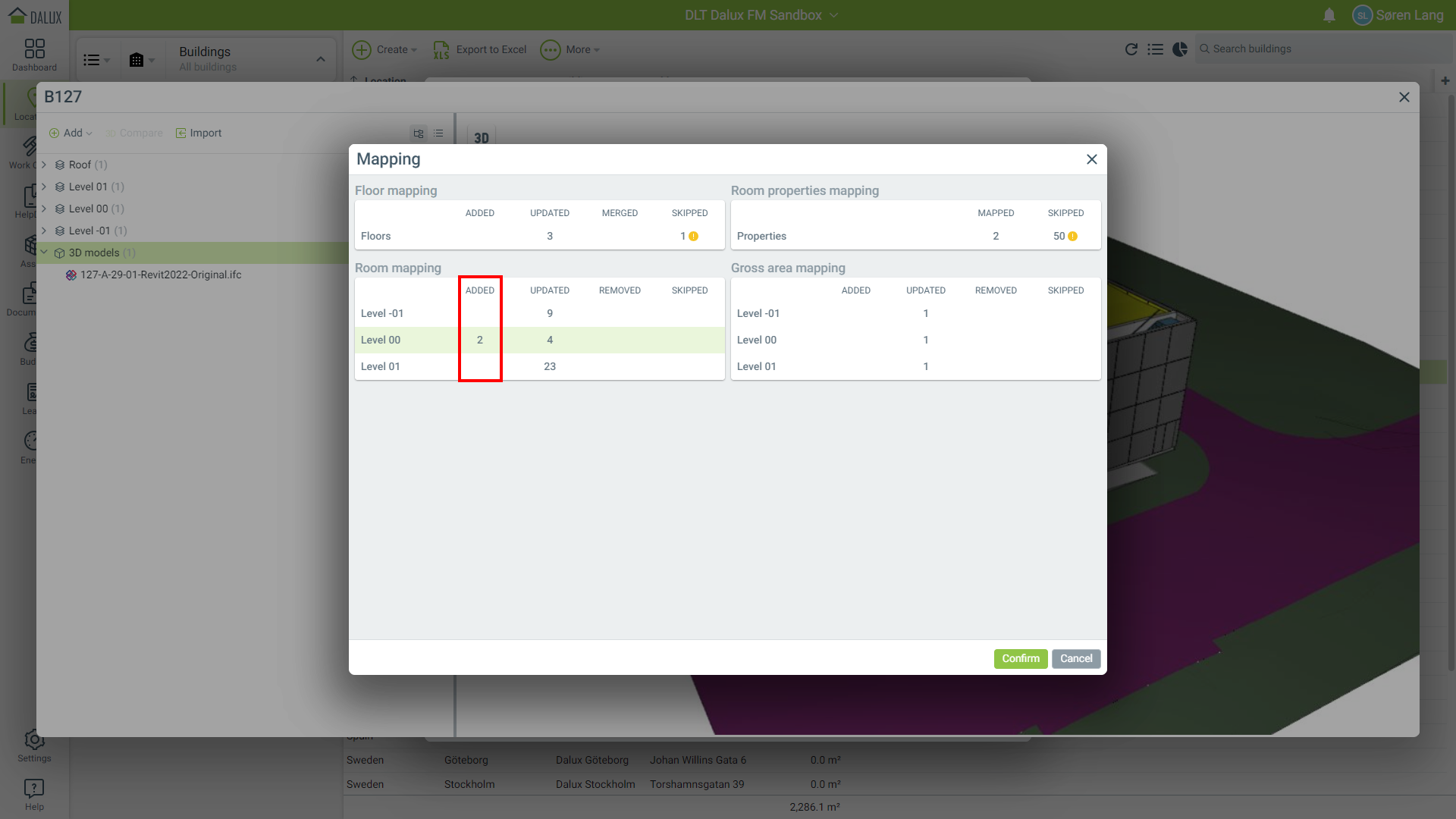

När modellen har laddats upp och bearbetats visas mappningsfönstret. I det här fallet har två nya rum lagts till i modellen. Detta visas i mappningsfönstret.

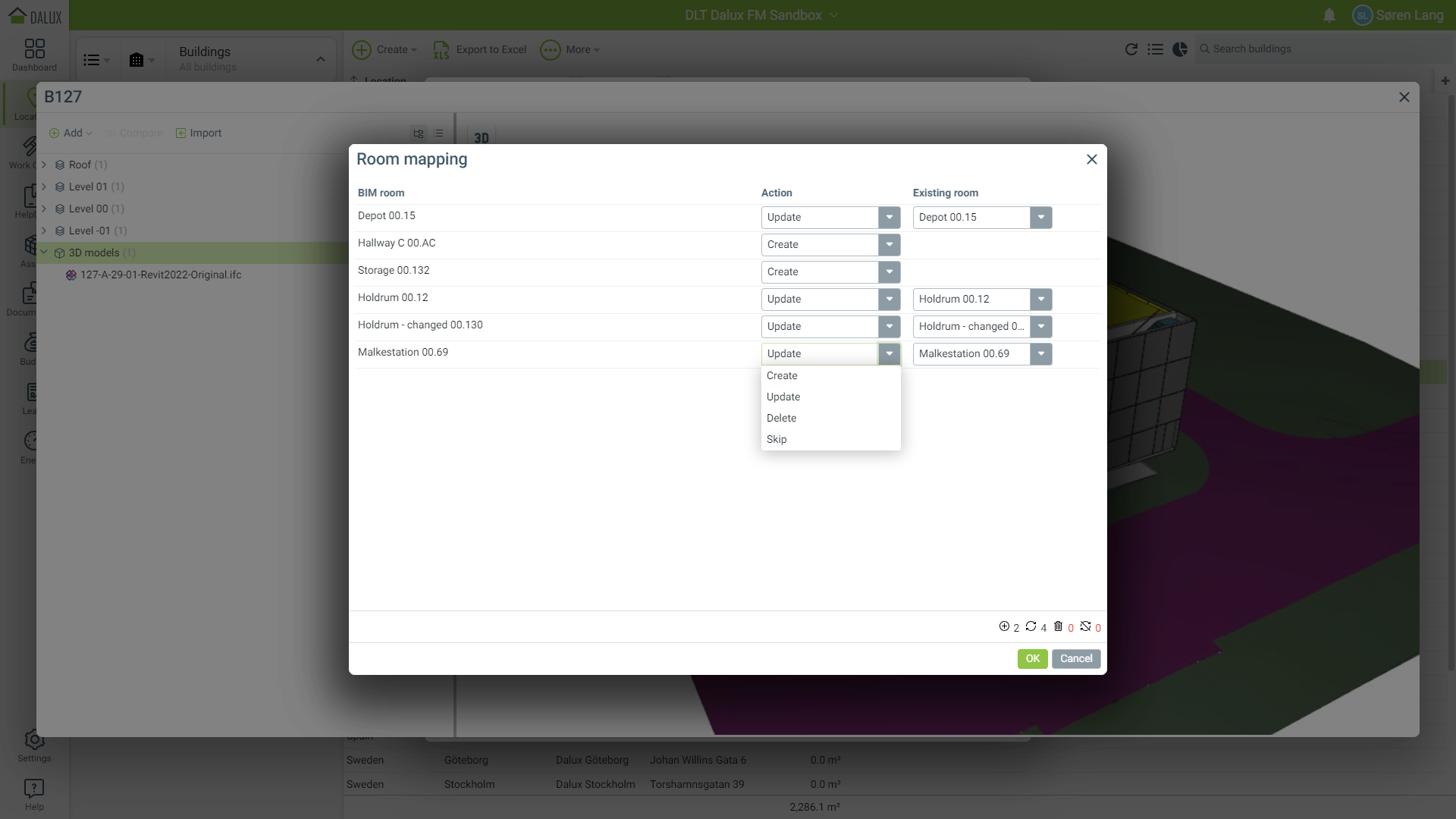

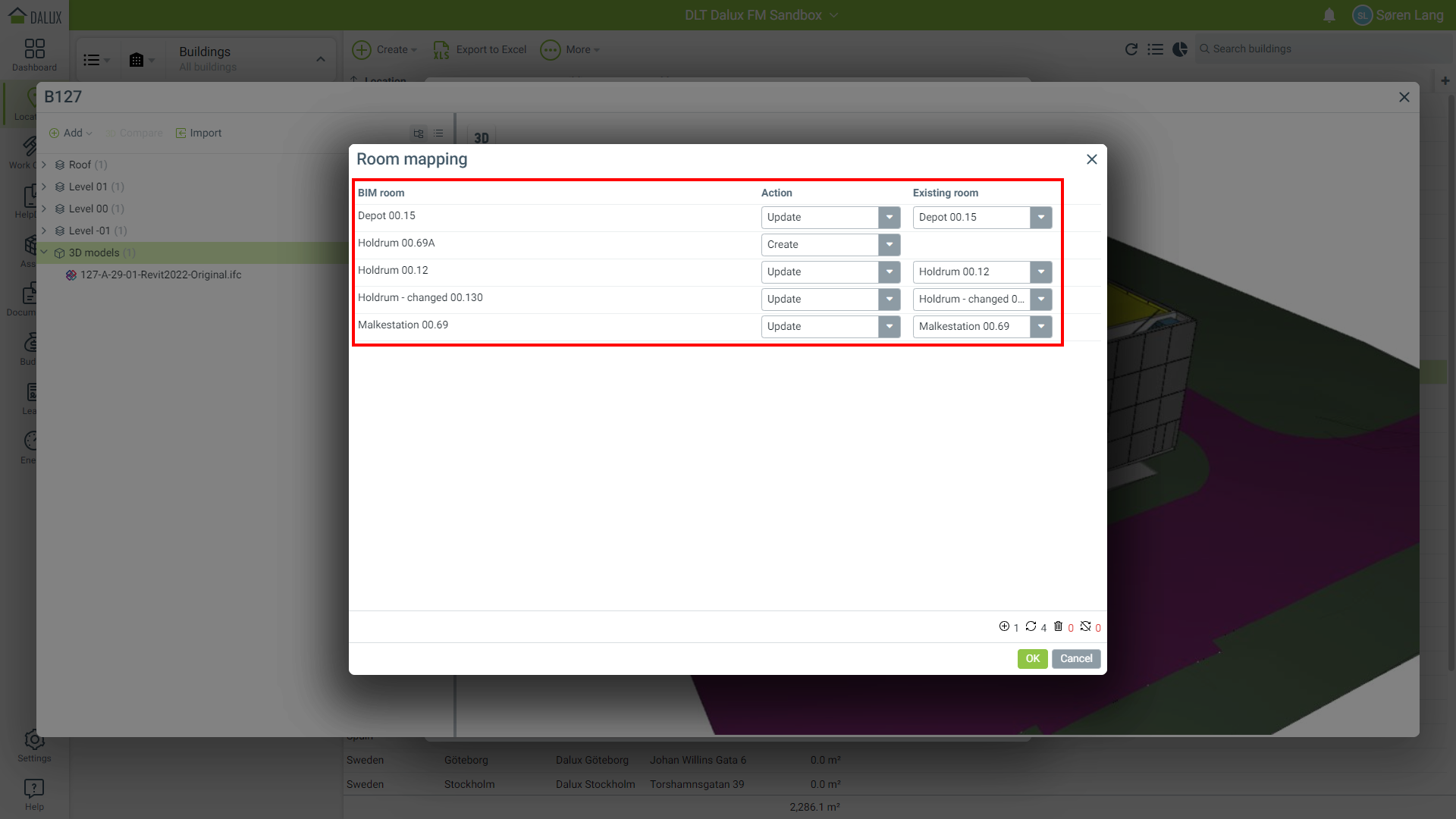

När vi öppnar 'Room mapping' får vi en översikt över ändringarna i modellen. Vi kan se att två nya rum har skapats och att de inte skriver över några befintliga rum.

Det är mycket viktigt att vara medveten om ändringarna i modellen, så att du vet vilka åtgärder som ska vidtas under mappningsprocessen.

• Skapa - För att skapa tillagda rum. Se till att inga duplicerade rum skapas av misstag. Se till att nya rum i modellen är inställda på 'Skapa'.
• Uppdatera - Uppdaterar den befintliga rumsinformationen med nya uppgifter från modellen. Du kan uppdatera befintlig rumsdata utan att bryta QR-koder eller länkar. Använd detta alternativ även om det inte skett några ändringar i ett specifikt rum i IFC-modellen.

• Radera - Om du vill radera ett rum under importen. Kan användas för att radera rum i Dalux FM. Att radera rum går inte att ångra och länkar till rummet kommer att försvinna.
• Utelämna - Hoppar över importen av ny data. Om du hoppar över importen av ett rum som redan finns i Dalux FM kommer det att tas bort i Dalux FM. Befintliga rum bör alltid ställas in på 'Uppdatera' om du vill behålla dem i Dalux FM.

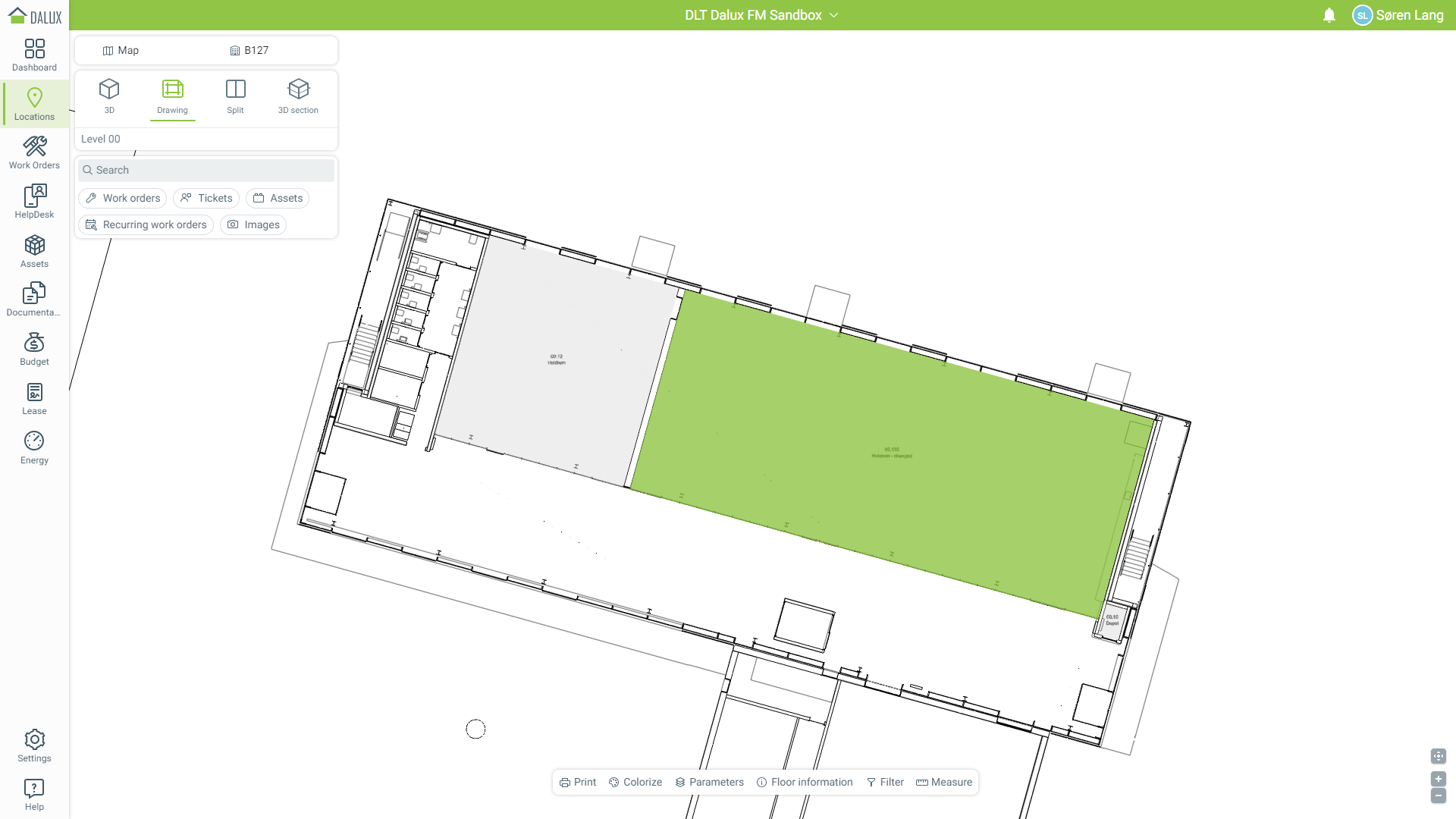

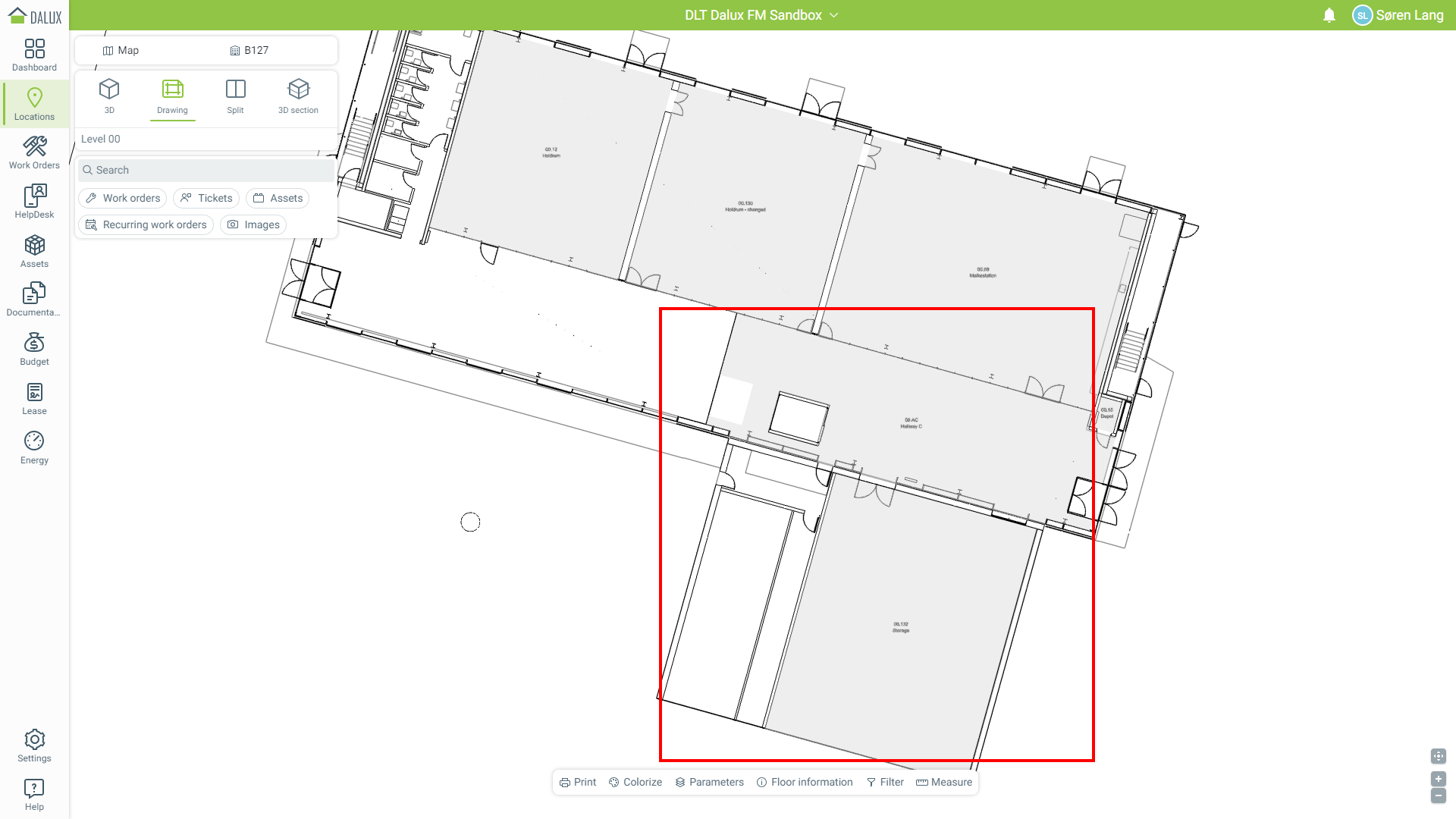

Gå noggrant igenom varje mappningsfönster och kontrollera att uppgifterna ser korrekta ut. När du är klar klicka på 'Bekräfta' i huvudmappningsfönstret för att importera de uppdaterade uppgifterna. Efter att importen av data är klar kan de nya rummen ses.

Uppdatering av IFC på en byggnad - Sammanfogning av rum i byggnaden

I detta exempel uppdaterar vi vår byggnadsmodell efter att två rum har slagits ihop till ett rum.

Följ samma process som ovan för att hitta och uppdatera IFC-filen.

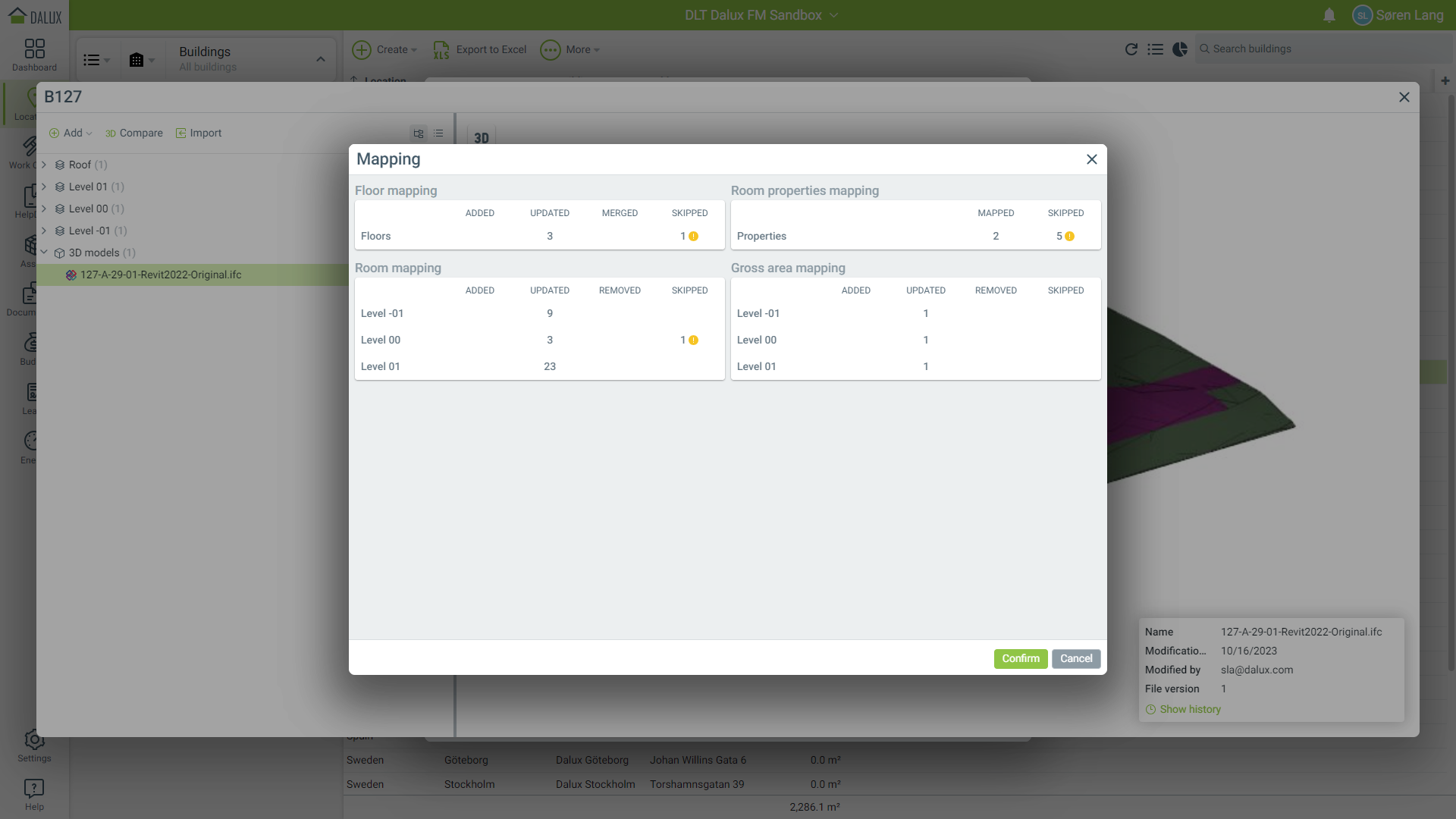

När modellen har laddats upp och bearbetats visas mappningsfönstret. I det här fallet har två befintliga rum slagits ihop till ett. Mappningsskärmen informerar om att ändringar har gjorts.

Återigen bör alla mappningsfönster kontrolleras noggrant så att korrekt data importeras.

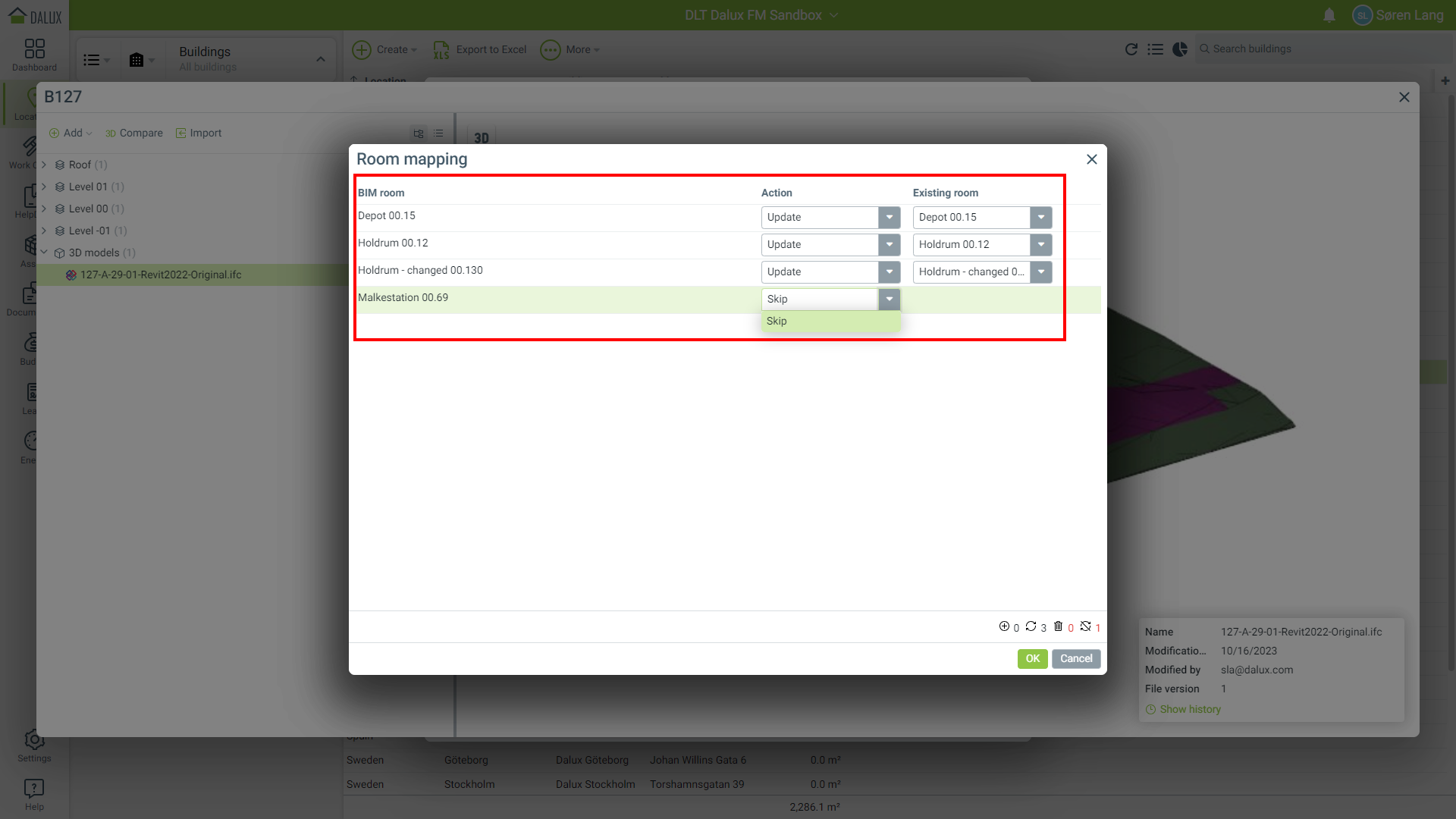

I rumsmapningsfönstret har Dalux upptäckt ändringar i rummen.

Ett rum som finns i Dalux FM men inte i IFC-filen kommer att markeras som 'Utelämna'. När det är markerat som 'Utelämna' kommer Dalux FM att ta bort detta rum från instansen / inte importera någon data.

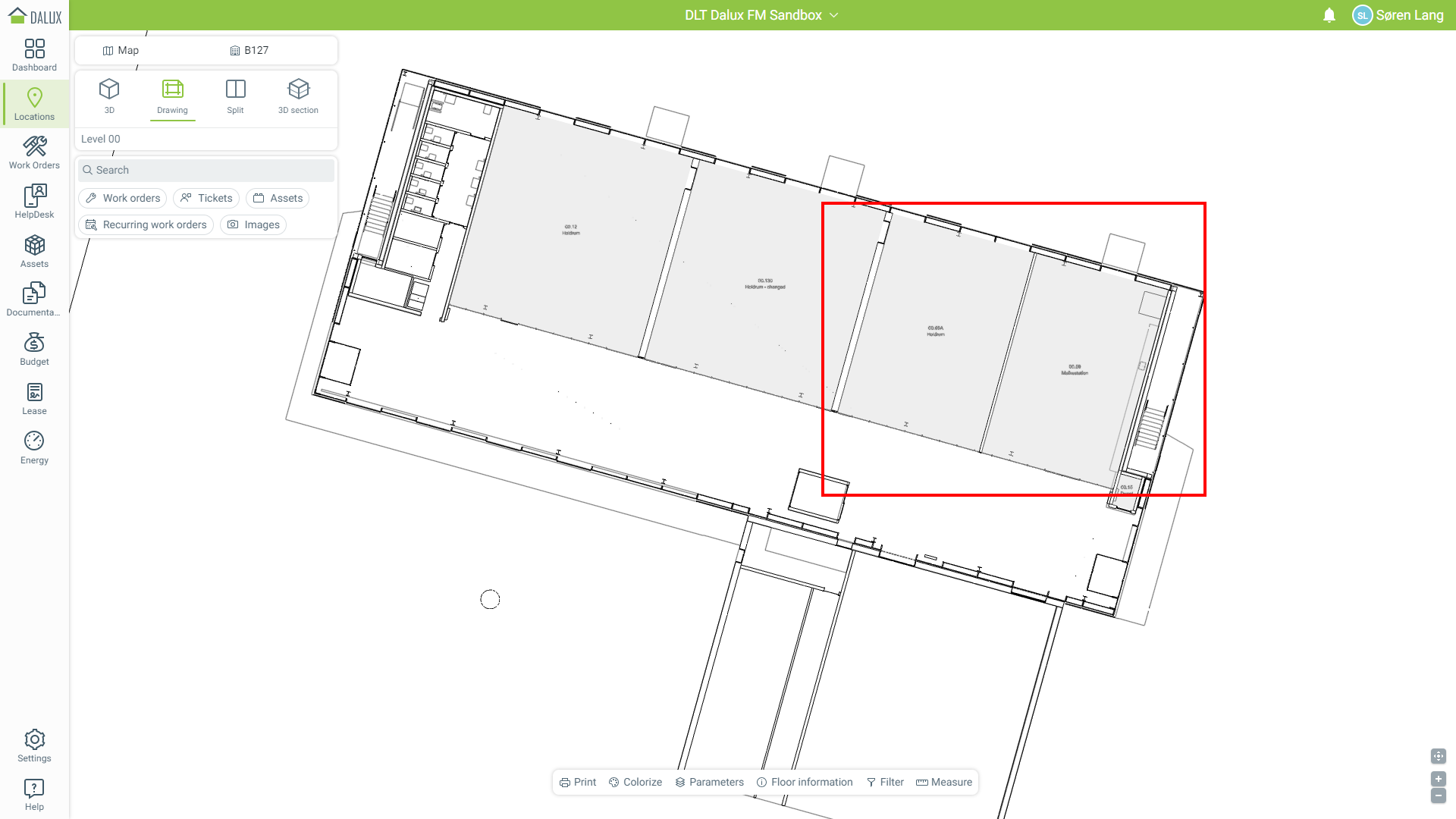

Gå noggrant igenom varje mappningsfönster och kontrollera att uppgifterna ser korrekta ut. När du är klar klicka på 'Bekräfta' i huvudmappningsfönstret för att importera de uppdaterade uppgifterna. Efter att importen av data är klar kan den nya rumsindelningen ses.

Uppdatering av IFC på en byggnad - Uppdelning av rum i byggnaden

I detta exempel uppdaterar vi vår byggnadsmodell efter att ett rum har delats upp i två rum.

Detta kommer att uppdatera ett befintligt rum och skapa ett nytt. Eftersom detta inte tar bort ett rum kommer QR-koder och länkar till ursprungsrummet fortfarande att fungera.

Följ samma process som ovan för att hitta och uppdatera IFC-filen.

När modellen har laddats upp och bearbetats visas mappningsfönstret. I det här fallet har ett befintligt rum delats upp i två. Mappningsskärmen informerar om att ändringar har gjorts.

Återigen bör alla mappningsfönster kontrolleras noggrant så att korrekt data importeras.

I rumsmapningsfönstret har Dalux upptäckt ändringar i rummen.

Ett nytt rum har lagts till och detta kommer att visas med åtgärden 'Skapa'. Rummet som har delats upp i två nya rum kommer att uppdateras med åtgärden 'Uppdatera'.

QR-koder och länkar till det befintliga rummet kommer inte att sluta fungera.

Gå noggrant igenom varje mappningsfönster och kontrollera att uppgifterna ser korrekta ut. När du är klar klicka på 'Bekräfta' i huvudmappningsfönstret för att importera de uppdaterade uppgifterna. Efter att importen av data är klar kan den nya rumsindelningen ses.
