Denna artikel beskriver hur man använder QR-koder för zoner, rum eller 3D-objekt. Dessa QR-koder kan användas på plats med Dalux mobil för att snabbt öppna en plats och se de olika registreringarna i den. QR-koder kan också öppna ett objekt direkt från BIM-modellen.
Hur man konfigurerar QR-koder för Platser
Användarrättigheter
Aktivering och generering av QR-koder kan endast göras av en projektadministratör eller Field-administratör. Varje användare i projektet kan skanna och använda QR-koderna.
Aktivera QR-koder för Platser

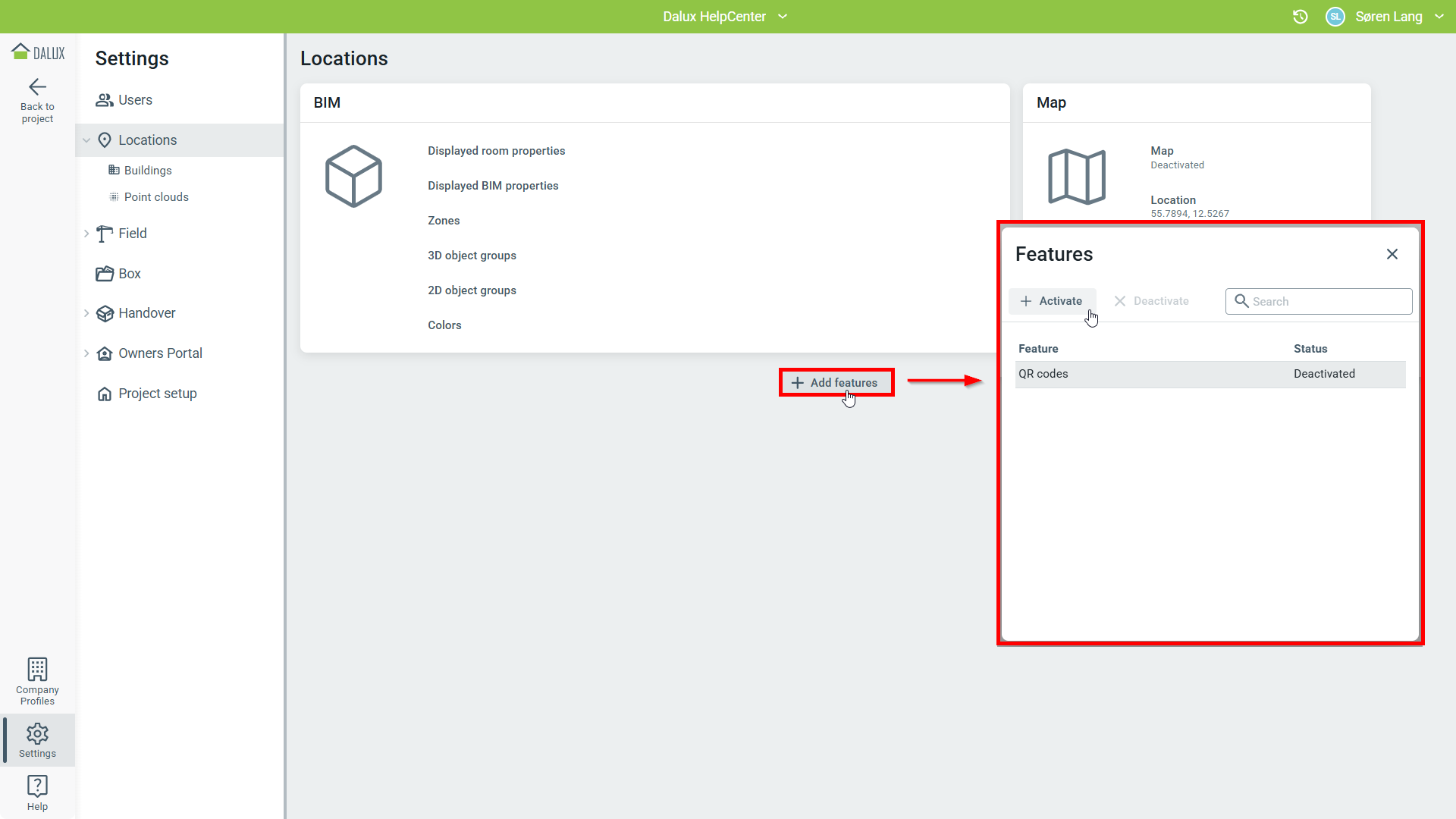

För att aktivera QR-koder för Platser, gå till
Inställningar
Platser
Lägg till funktioner
'QR-koder'
Aktivera.
Hur man använder QR-koder med zoner
Zoner i Dalux skapas manuellt och ritas i de olika platserna i projektet. När man skannar en QR-kod genererad från en zon, öppnar Dalux mobil automatiskt zonen och visar alla registreringar och information sparad i zonen.
Läs mer
Om du vill veta mer om zoner kan du läsa den här artikeln: Zoner och zonlager.
QR-koder kan genereras från de skapade zonerna på byggnaderna i projektet.

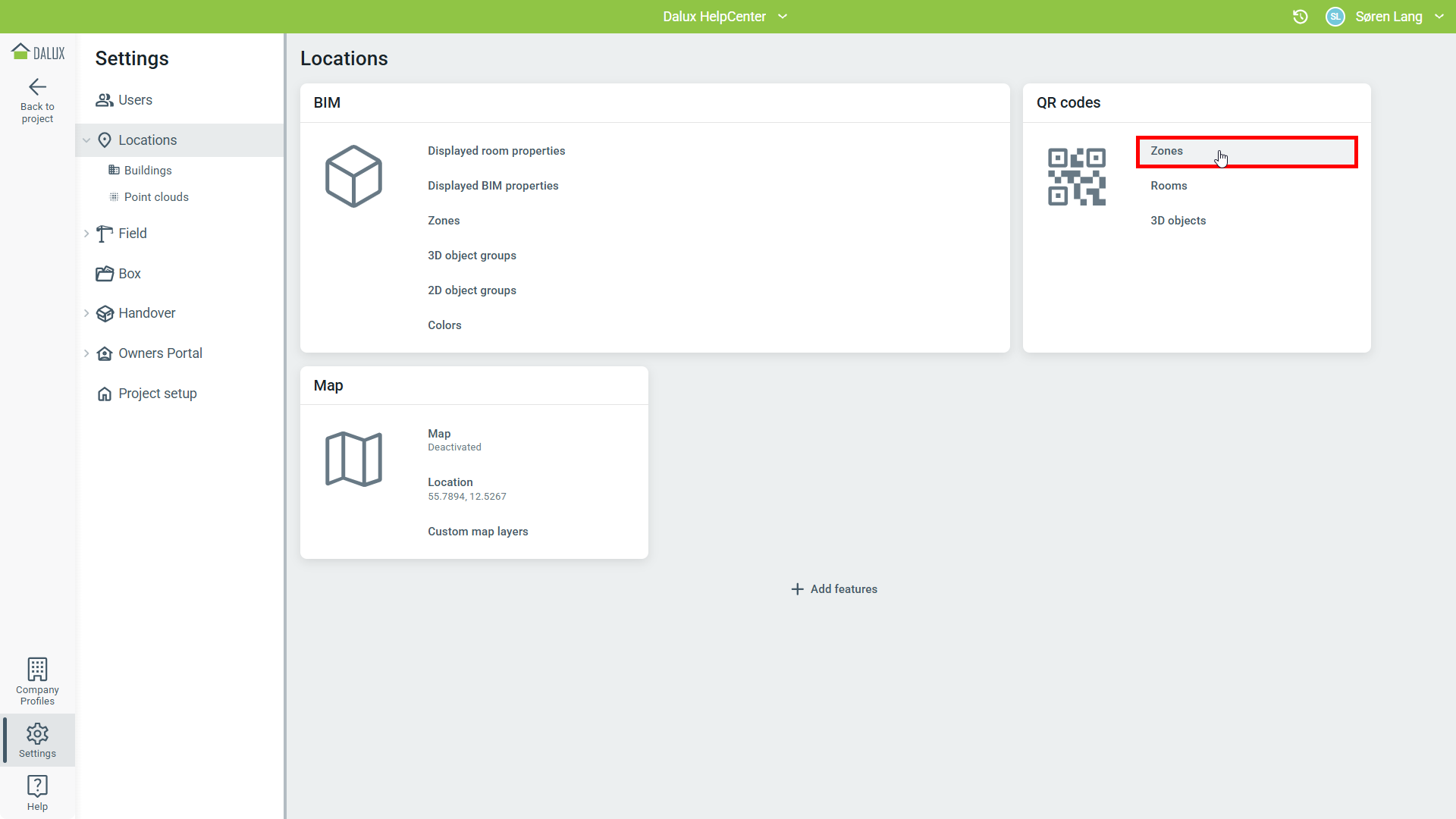

För att skapa QR-koder från zoner, gå till Inställningar
Platser
QR-koder - 'Zoner'.

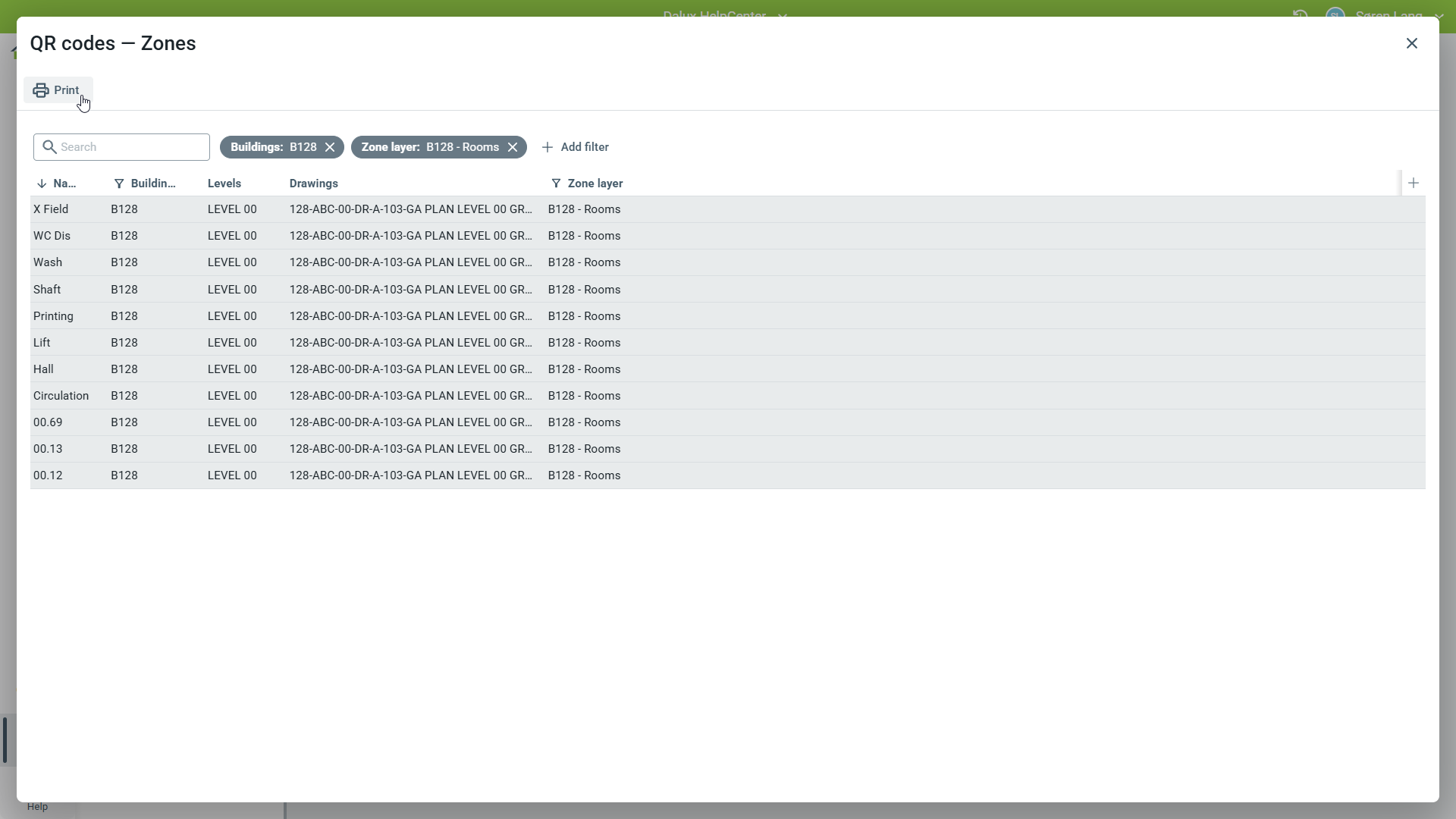

Detta öppnar ett nytt fönster, där alla zoner i projektet visas. Filter kan användas för att hitta de exakta zonerna som behövs. En eller flera zoner kan väljas.
För att generera QR-koder, välj en eller flera zoner och klicka Skriv ut.
Observera att om du vill skriva ut QR-koder enbart för zonerna i dina filtrerade resultat måste du välja dem från listan innan du klickar på Skriv ut.

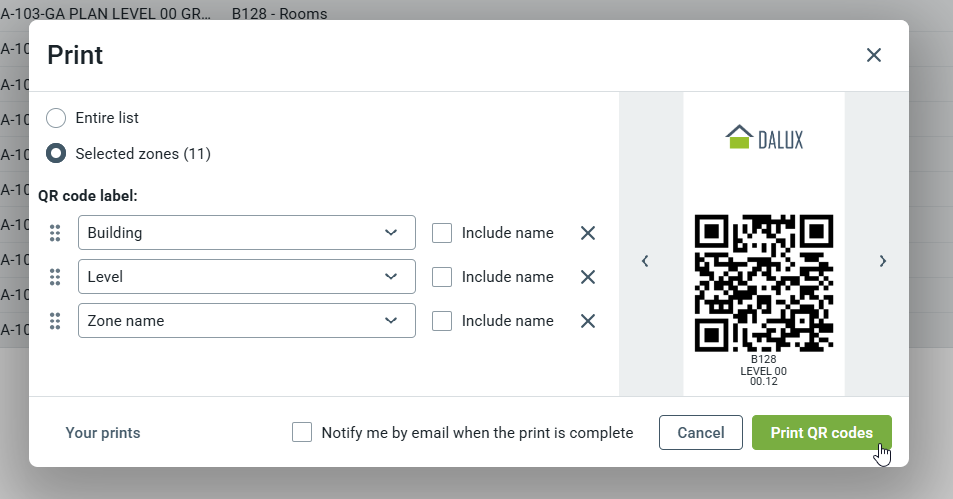

Detta öppnar ett nytt fönster, där du kan anpassa och förhandsvisa utskriften. Det är möjligt att ange om etiketter ska inkluderas för zonnamn, nivånamn, byggnadsnamn och eventuella anpassade zonegenskaper som skapades när zonerna skapades.
Observera att endast tre etiketter på QR-koden kan läggas till.
Alla zoner i projektet kan skrivas ut genom att välja 'Hela listan'.
När du är färdig med anpassningen av QR-koderna, klicka på 'Skriv ut QR-koder' för att generera ett PDF-dokument med QR-koderna.
Så använder du QR-koder med rum
Rum i Dalux importeras automatiskt från BIM-modellen om rum används i modellen.
QR-koder kan genereras från rummen i byggnaderna i projektet.
När du skannar en QR-kod genererad från ett rum, öppnar Dalux mobil automatiskt rummet och visar alla registreringar och information som sparats i rummet.

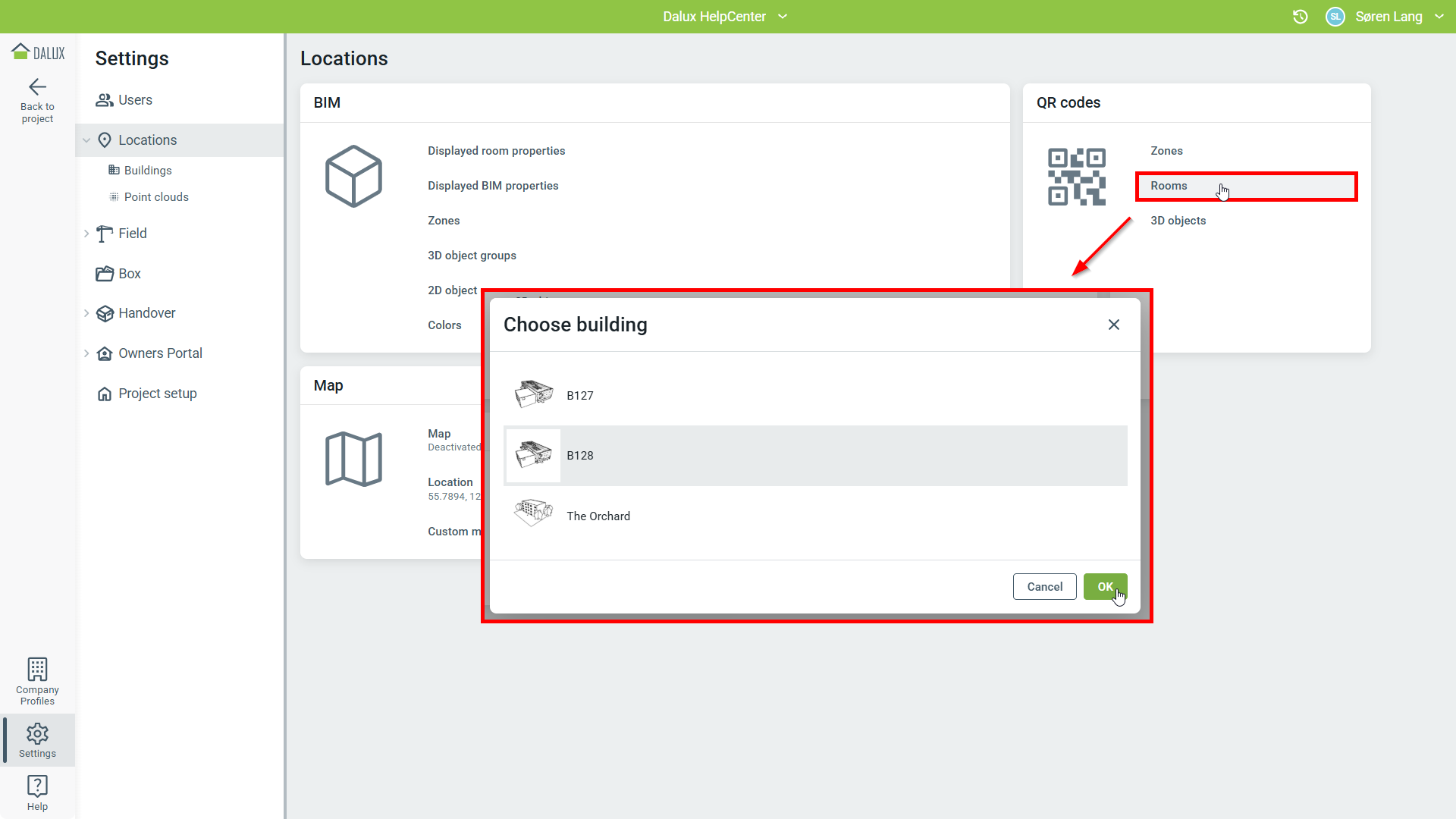

För att skapa QR-koder från rum, gå till Inställningar
Platser
QR-koder - 'Rum'.
Om det finns mer än en byggnad i projektet, välj byggnaden som du vill generera QR-koder för.

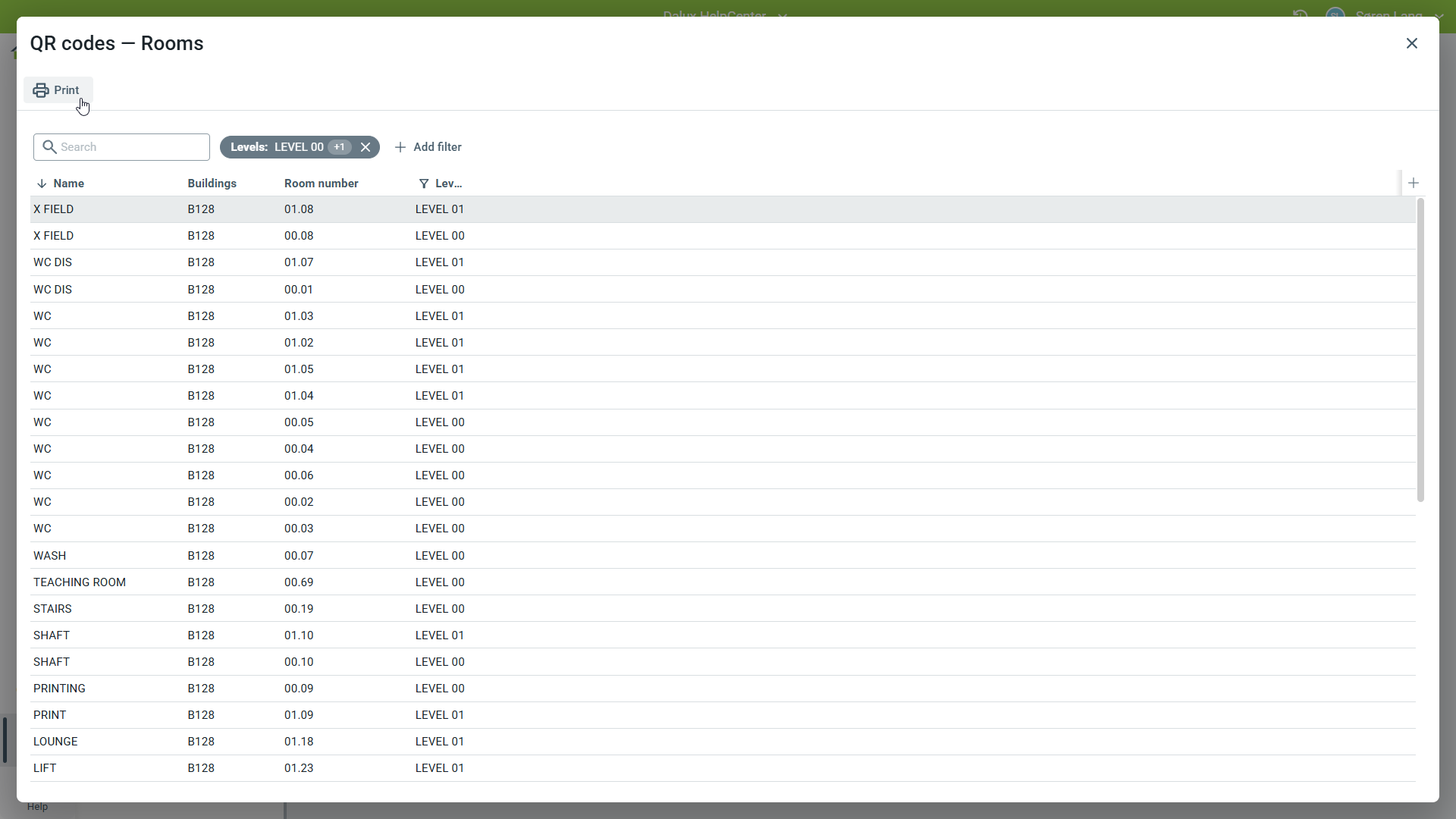

Detta öppnar ett nytt fönster, där alla rum i byggnaden visas. Filter kan användas för att hitta de exakta rummen som behövs. Ett eller flera rum kan väljas.
För att generera QR-koder, välj ett eller flera rum och klicka Skriv ut.
Observera att om du vill skriva ut QR-koder enbart för rummen i dina filtrerade resultat, måste du välja dem från listan innan du klickar på Skriv ut.

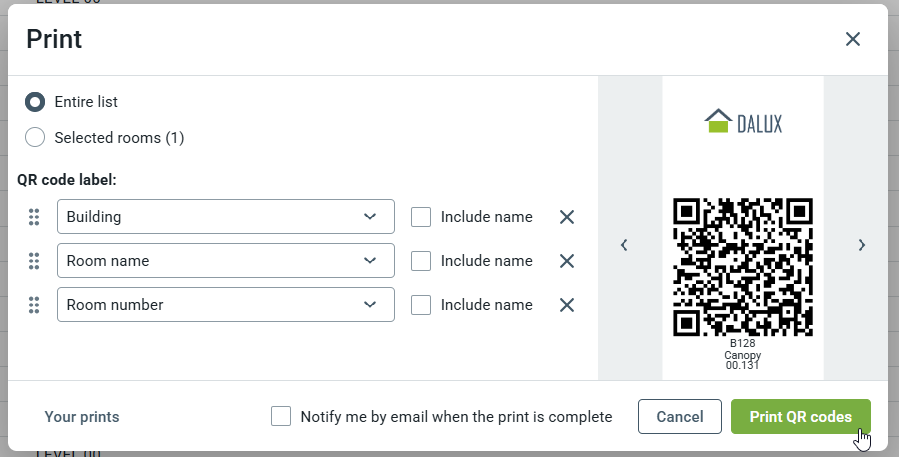

Detta öppnar ett nytt fönster, där utskriften kan anpassas och förhandsgranskas. Det går att konfigurera om etiketter för rumsnummer, rumsnamn och byggnadsnamn ska inkluderas.
Observera att endast tre etiketter kan läggas till i QR-koden.
Alla rummen i projektet kan skriva ut genom att välja 'Hela listan'.
När du är färdig med anpassningen av QR-koderna, klicka på 'Skriv ut QR-koder' för att generera ett PDF-dokument med QR-koderna.
Hur man använder QR-koder med 3D-objekt
QR-koder kan också genereras från 3D-objekt i projektet. Detta kräver att du först skapar 3D-objektgrupper. Därefter kan QR-koder genereras för varje 3D-objekt i 3D-objektgruppen.
Observera: Du kan inte generera QR-koder för 2D-objekt.
Läs mer
Om du vill lära dig mer om 3D-objektgrupper kan du läsa den här artikeln: Hur man skapar 2D / 3D-objektgrupper.
När du skannar en QR-kod genererad från ett 3D-objekt, kommer Dalux mobil automatiskt att öppna 3D-modellen och lokalisera 3D-objektet.

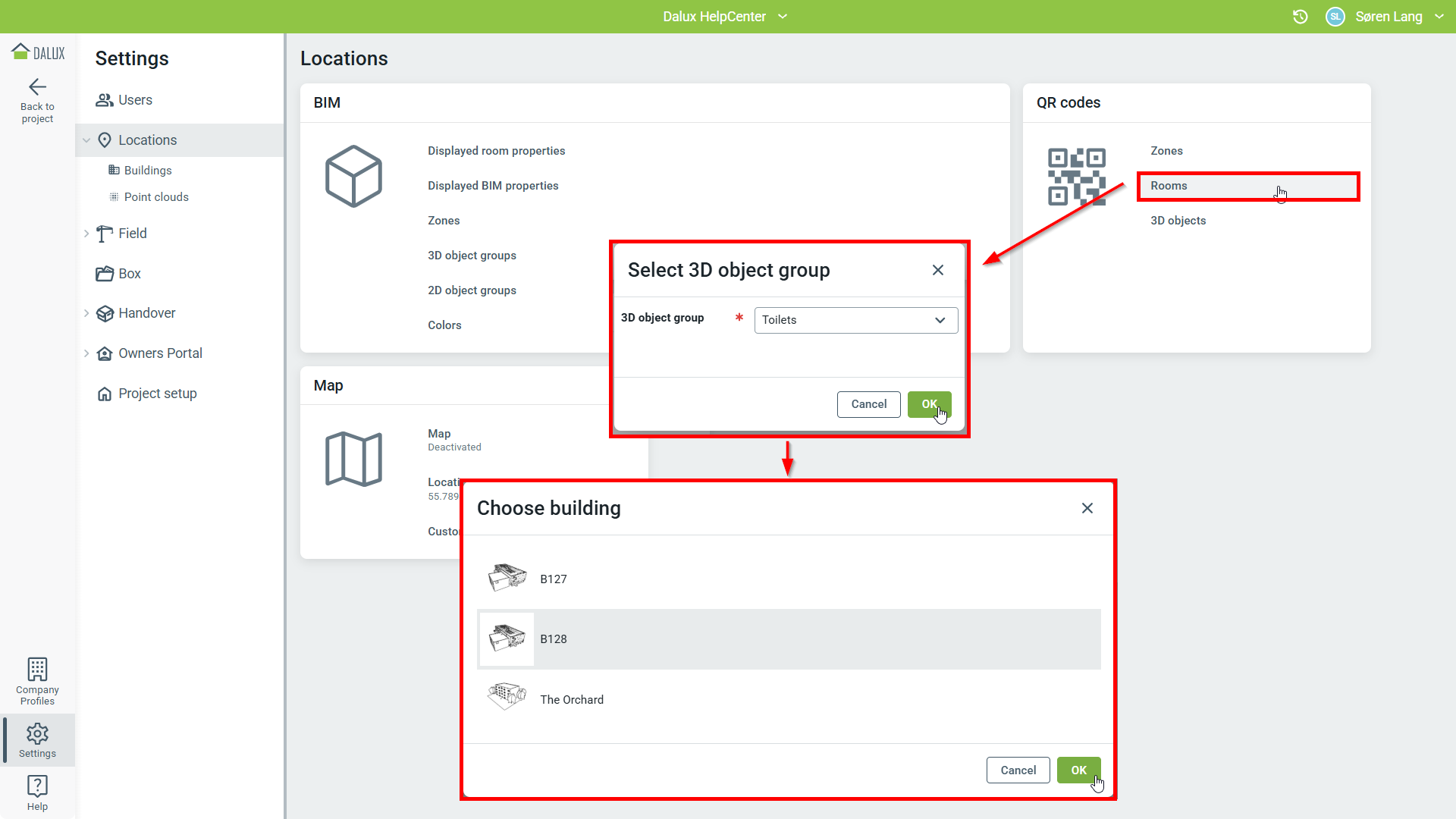

För att skapa QR-koder från 3D-objekt, gå till Inställningar
Platser
QR-koder - '3D-objekt'.
Välj först 3D-objektgruppen och om det finns fler än en byggnad i projektet, välj byggnaden du vill generera QR-koder för.

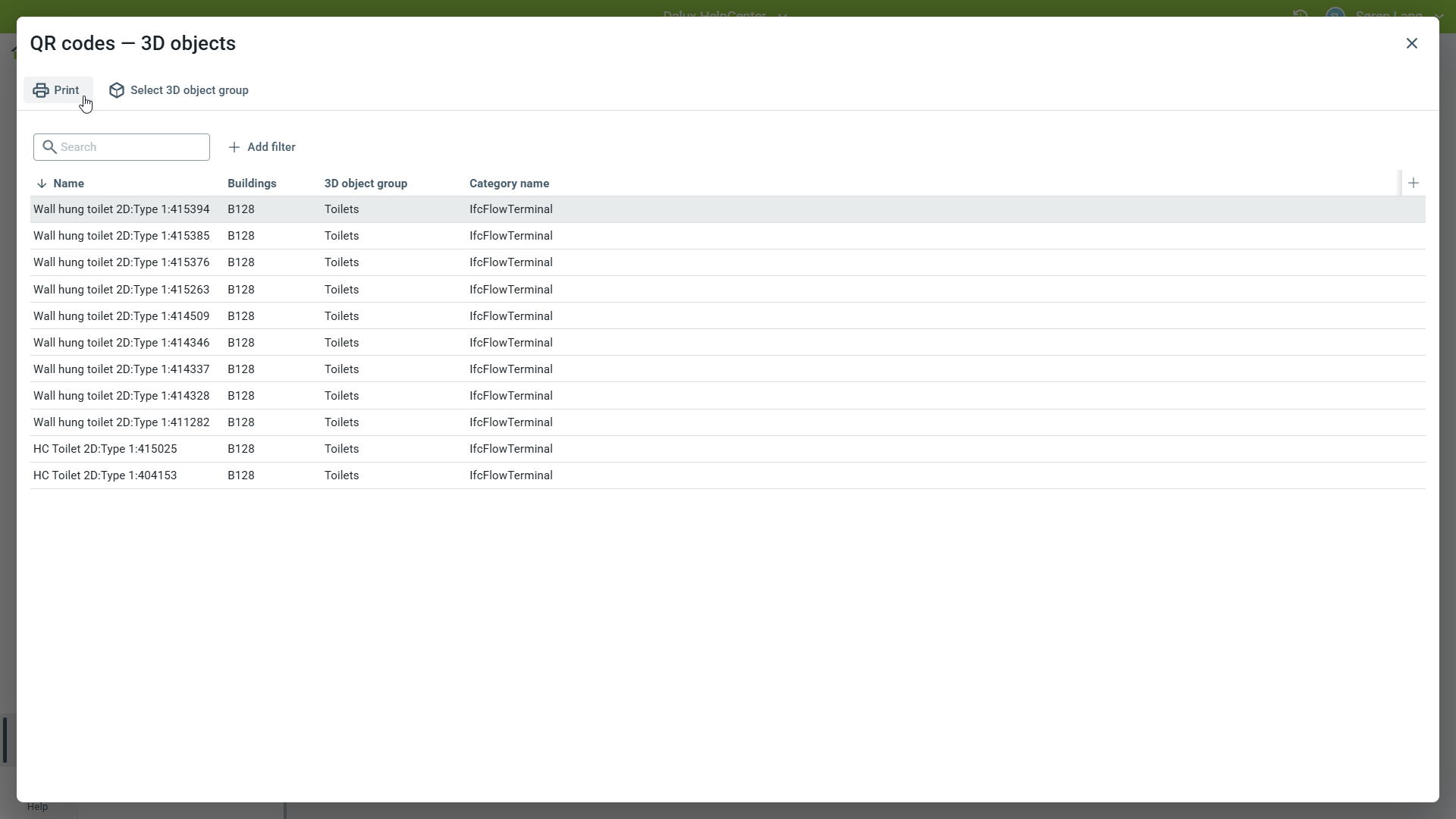

Detta öppnar ett nytt fönster, där alla 3D-objekt inom 3D-objektgruppen i byggnaden visas. Filter kan användas för att hitta de exakta 3D-objekten som behövs. Ett eller flera 3D-objekt kan väljas.
För att generera QR-koder, välj ett eller flera 3D-objekt och klicka Skriv ut.
Observera att om du bara vill skriva ut QR-koder för de 3D-objekt som finns i ditt filtrerade resultat, måste du välja dem från listan innan du klickar på Skriv ut.

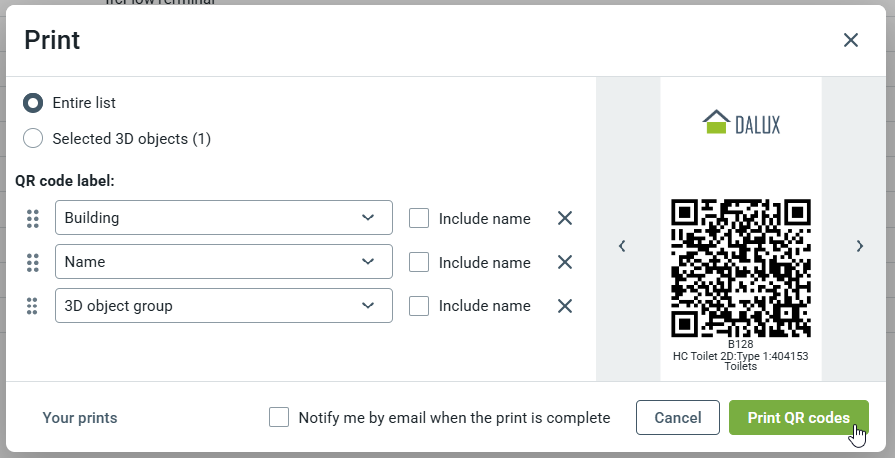

Detta öppnar ett nytt fönster, där du kan anpassa och förhandsvisa utskriften. Det är möjligt att konfigurera om etiketter för byggnadsnamn och olika BIM-egenskaper på objektet ska inkluderas.
Observera att endast tre etiketter kan läggas till i QR-koden.
När du är färdig med anpassningen av QR-koderna, klicka på 'Skriv ut QR-koder' för att generera ett PDF-dokument med QR-koderna.
Hur man skannar QR-koder i Dalux Mobil appen
Nyare QR-koder kommer att ha en Dalux-logotyp i mitten. Dessa kan skannas med din kameraapp.

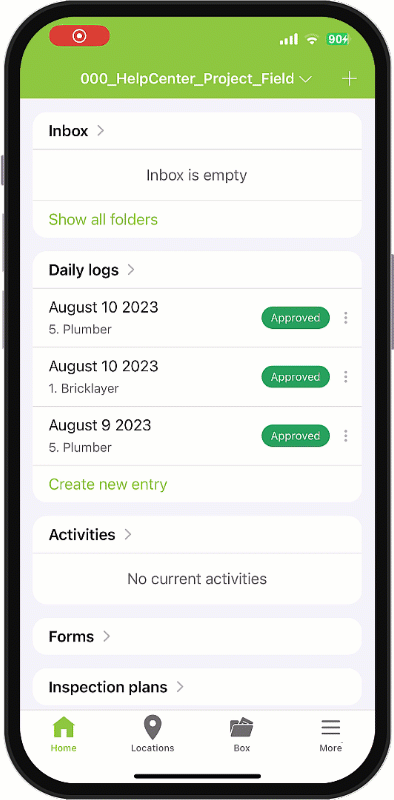

För att skanna äldre QR-koder med Dalux Mobile, gå till Mer-menyn längst ned till höger på skärmen.
Tryck sedan på Skanna QR-kod. Detta öppnar QR-kodsskannern. När Dalux detekterar en Dalux QR-kod öppnas den automatiskt.
Oavsett om QR-koden är gjord från zoner, rum eller 3D-objekt, skannas de alla från denna meny.
