Discipliner och underdiscipliner

Ritningar bifogade till byggnader kan tilldelas discipliner eller underdiscipliner. Detta grupperar ritningarna i en mappstruktur när byggnaden visas. Det gör det enklare för personer på plats att hitta relevanta ritningar.

Video

Hur man konfigurerar discipliner och underdiscipliner

För att skapa och tilldela ritningar till discipliner och underdiscipliner, behöver projektet ha minst en byggnad med länkade ritningar. Du kan läsa mer i denna artikel: Ladda upp IFC-modellfiler och 2Dritningar.

Discipliner och underdiscipliner kan också skapas när nya byggnader skapas eller redigeras för projektet. Discipliner och underdiscipliner är projektomfattande och kan, när de väl är skapade, användas på vilken byggnad som helst inom projektet.

Börja med att gå till Inställningar Platser Byggnader Välj en byggnad Redigera.

Skapa disciplin och underdisciplin och konfigurera en enskild ritning

I detta exempel har vi flera ritningar på varje plan. Varje ritning tillhör en annan disciplin.

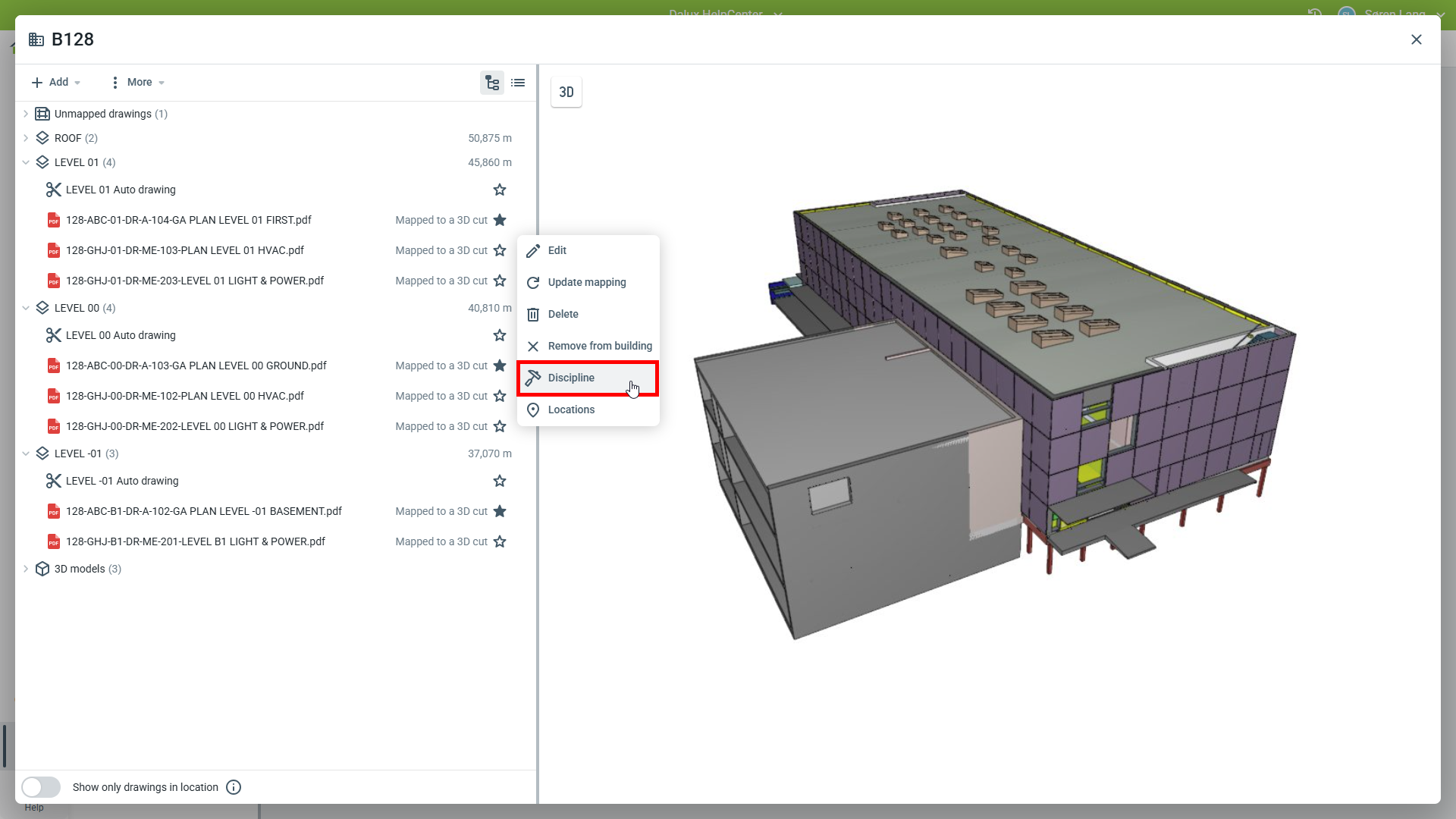

För att skapa/ställa in ritningar för discipliner och underdiscipliner, klicka på -ikonen bredvid en ritning, och klicka sedan på Disciplin.

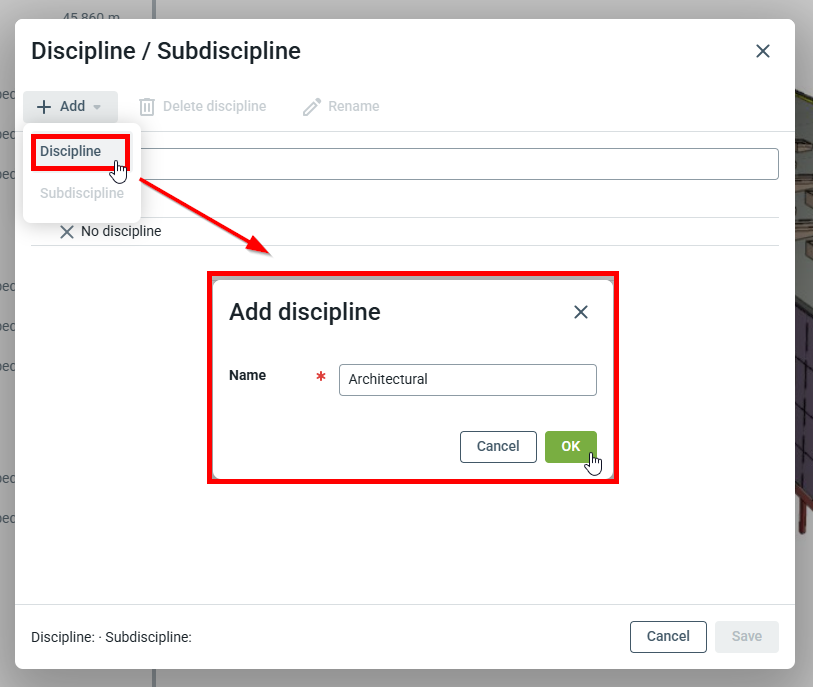

I pop-up-fönstret kan discipliner och underdiscipliner skapas. Underdiscipliner kan endast skapas under discipliner. För att skapa en ny disciplin, klicka på Lägg till 'Disciplin'. Ge disciplinen ett namn och klicka på 'OK'.

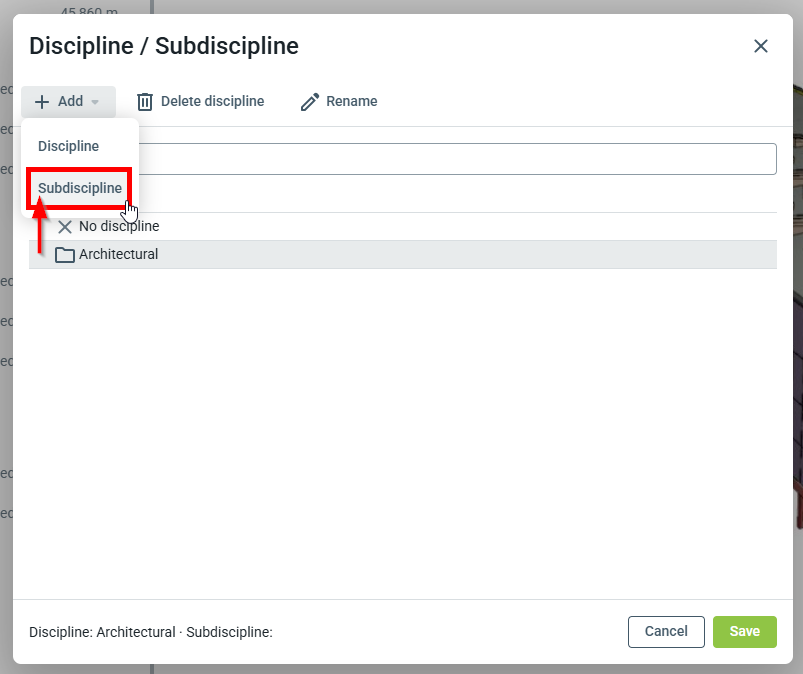

För att skapa en underdisciplin:

Klicka på en befintlig disciplin Lägg till 'Underdisciplin' Namnge underdisciplinen 'OK'.

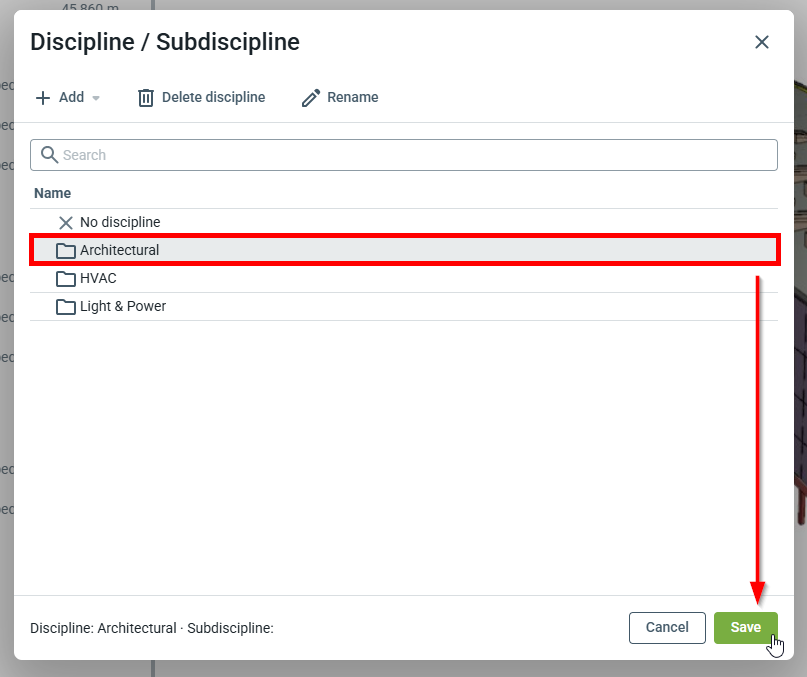

För att konfigurera en ritning till en disciplin eller underdisciplin, klicka på en disciplin och klicka sedan på 'Spara'.

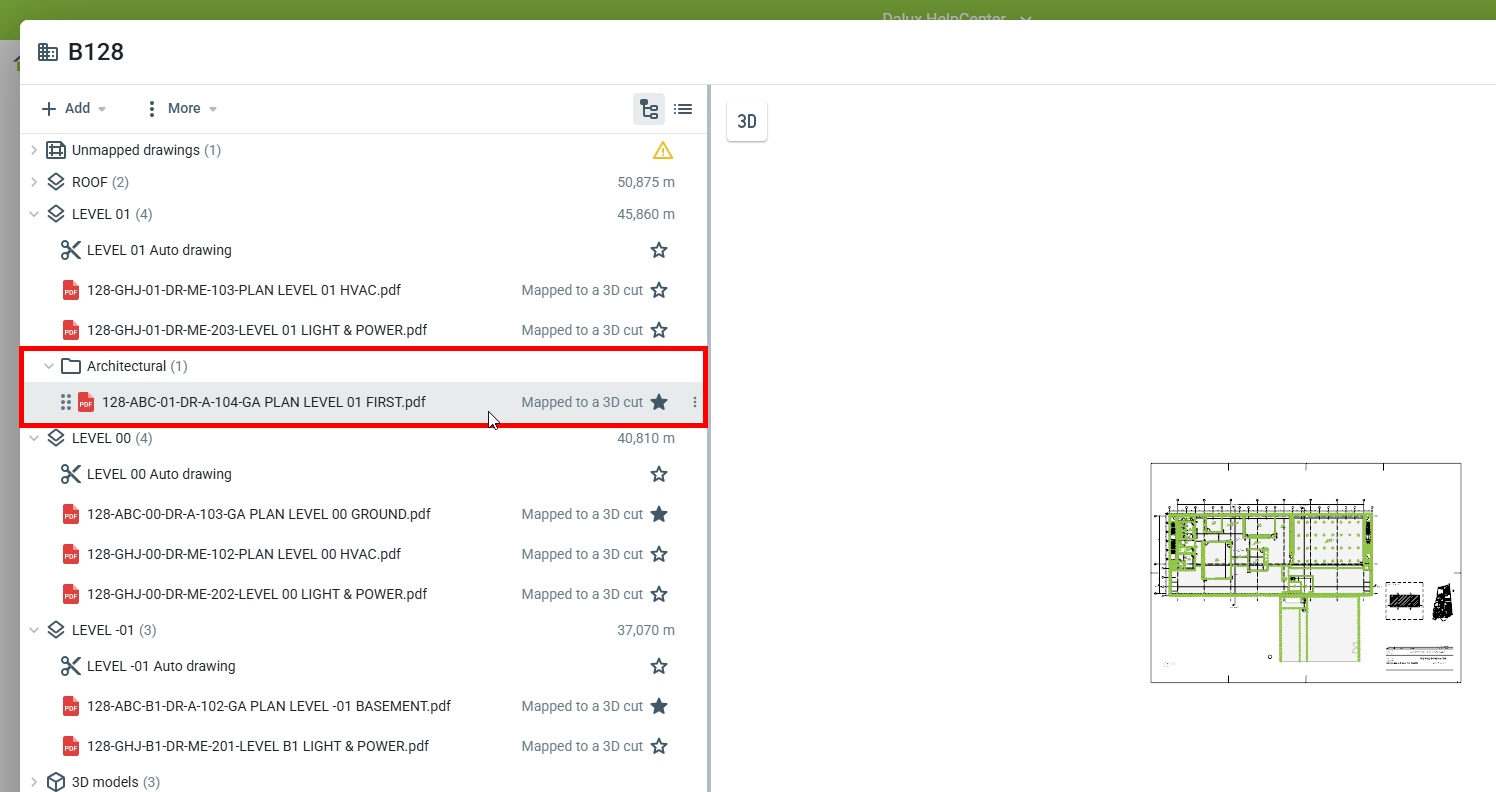

När vi ser byggnaden, ser vi att ritningen har konfigurerats till disciplinen arkitekt.

Konfigurera flera ritningar till en disciplin eller underdisciplin

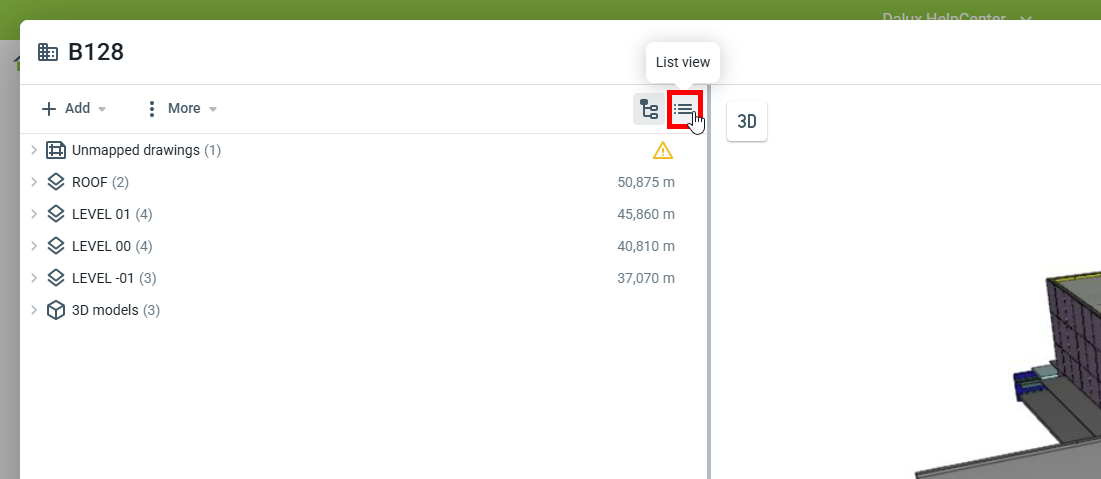

För att påskynda processen kan du använda listvyn, genom att klicka på -ikonen.

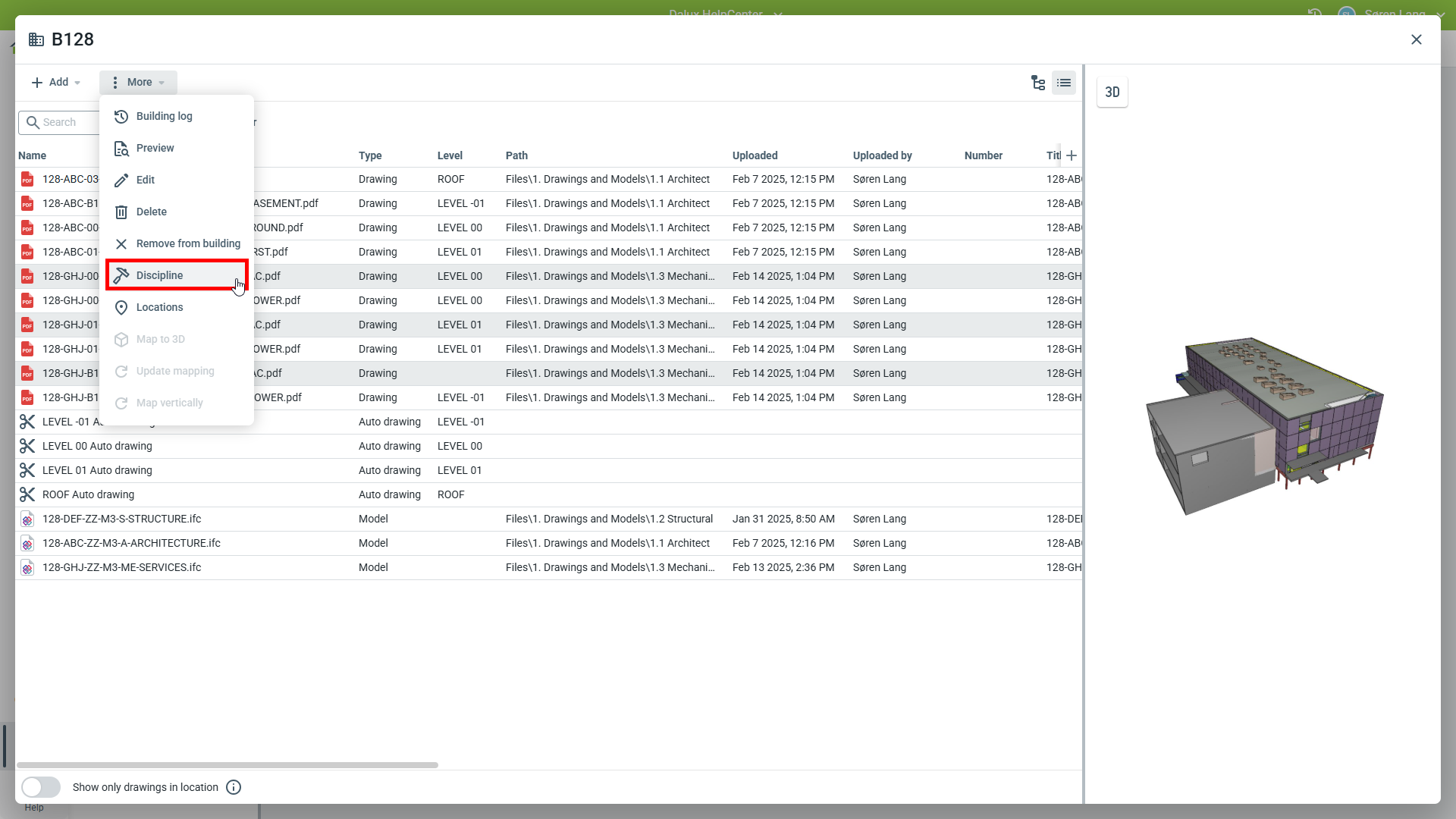

Från listvyn kan flera ritningar väljas (Shift eller Ctrl-klick) och konfigureras till en disciplin eller underdisciplin samtidigt. Klicka på Mer Disciplin.

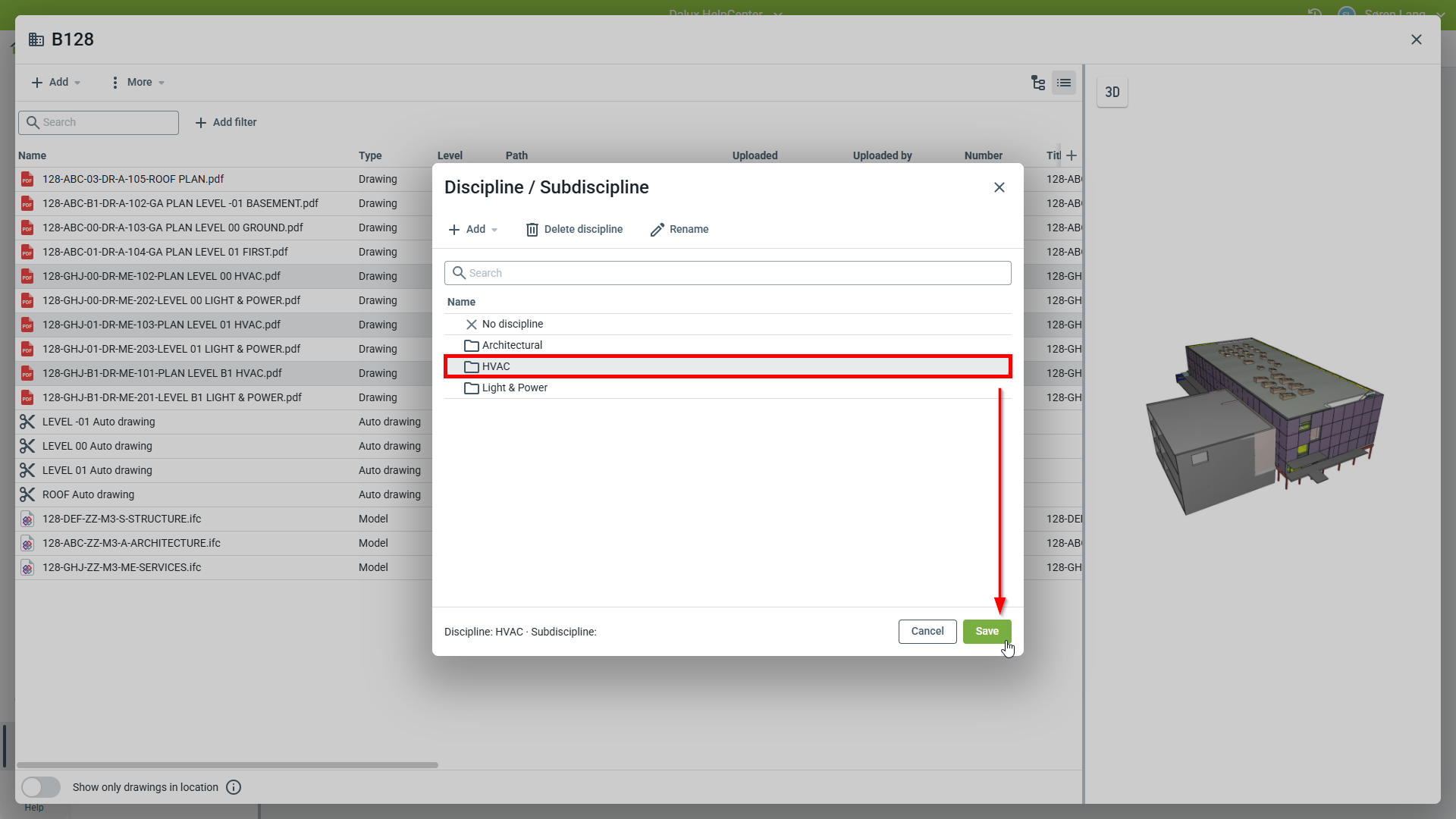

Klicka på disciplin eller underdisciplin och klicka sedan på 'Spara' för att konfigurera de valda ritningarna.

Visa ritningarna i Platsmodulen

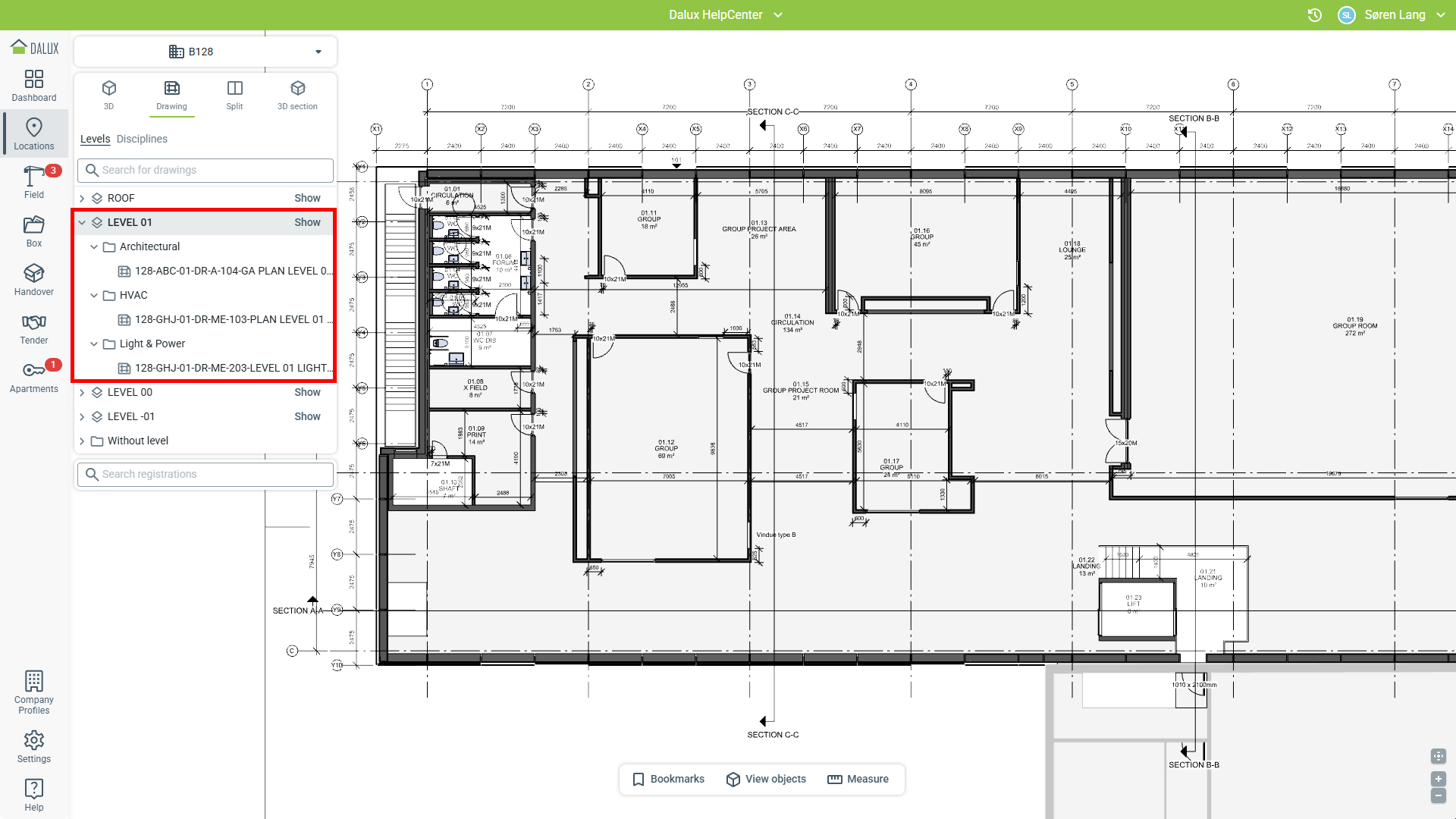

När du ser byggnaden i modulen Platser, kommer ritningarna nu att sorteras i mappar för varje disciplin. Detta visas både på stationär och mobil. Dessa kan du se genom att gå till Locations och välja byggnaden.

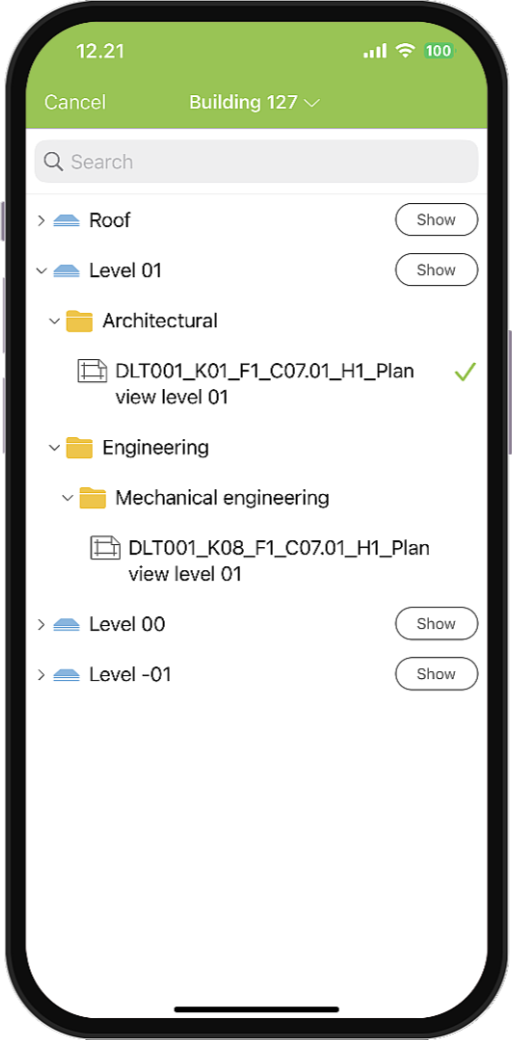

På mobilen visas också disciplin- och underdisciplinmapparna i Platser.

Ta bort ritningar och radera discipliner eller underdiscipliner

För att radera discipliner eller underdiscipliner, gå till

Inställningar Platser Byggnader Välj en byggnad Redigera.

Välj en ritning på byggnaden och klicka på -ikonen bredvid ritningsnamnet, klicka sedan på 'Discipliner':

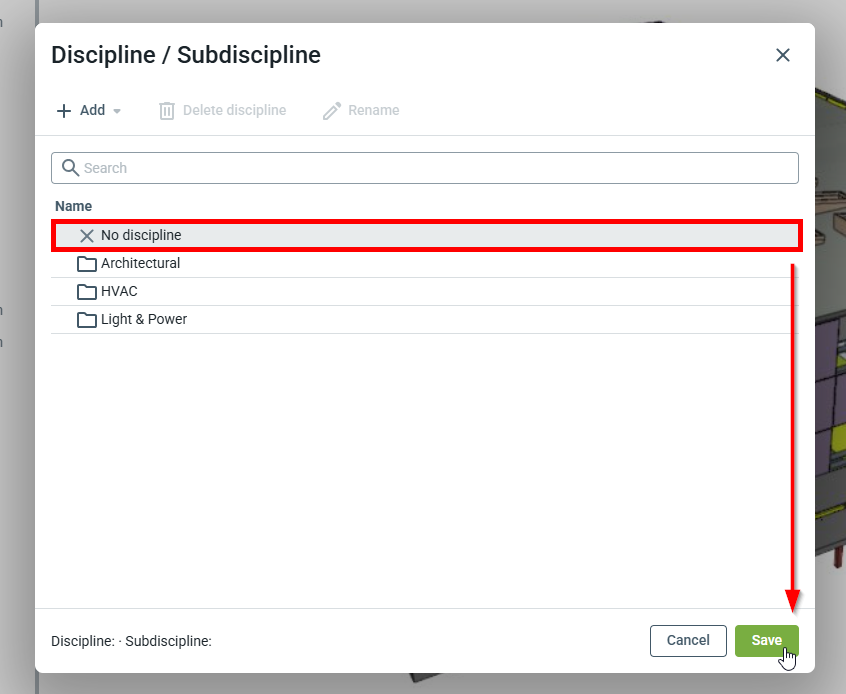

För att ta bort en ritning från en specifik disciplin eller underdisciplin, klicka på Ingen disciplin och sedan på 'Spara'.

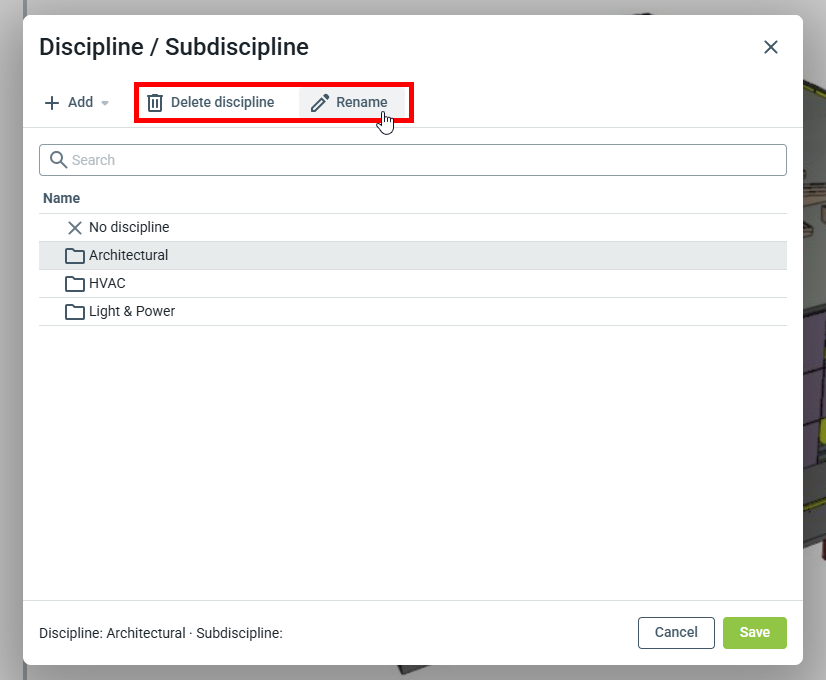

Om du vill byta namn på eller ta bort en viss disciplin eller underdisciplin klickar du på den och sedan på Ta bort disciplin eller Byt namn.

Notis: Döpa om eller radera ändrar inte data på befintliga ritningar. Detta innebär att ritningar måste konfigureras eller ställas in på en annan/omdöpt disciplin igen.

En disciplin kan inte raderas om inte alla underdiscipliner raderas först.
