Orodje za validacijo modela uporabnikom omogoča nastavitev zahtev za kolizije in odmike med elementi v modelih stavb, ne da bi morali čakati na povratne informacije sodelujočih. Uporabniki z dostopom lahko sami preverjajo modele z uporabo te funkcije.
Orodje omogoča analizo izpolnjevanja zahtev za kolizije in odmike za projekt, tako da jih lahko uporabnik uporabi na modelu znotraj Daluxa, uporabnikom pa takoj zagotovi informacije, ki jih potrebujejo za:
- Izvedbo potrebnih sprememb v programski opremi za modeliranje
- Sodelovanje z drugimi udeleženci projekta s komentiranjem elementov, ki ne ustrezajo zahtevam
- Odločanje, če težavo s kolizijo/odmiki lahko prezrete, če ni relevantna
Tehnične informacije
Rezultati preverjanja modela so vidni v brskalniku, ko je administrator omogoči funkcijo 'Automation'.
Aktivna preverjanja zahtevajo namizno aplikacijo Dalux.
Kako uporabiti validacijo modela za preverjanja

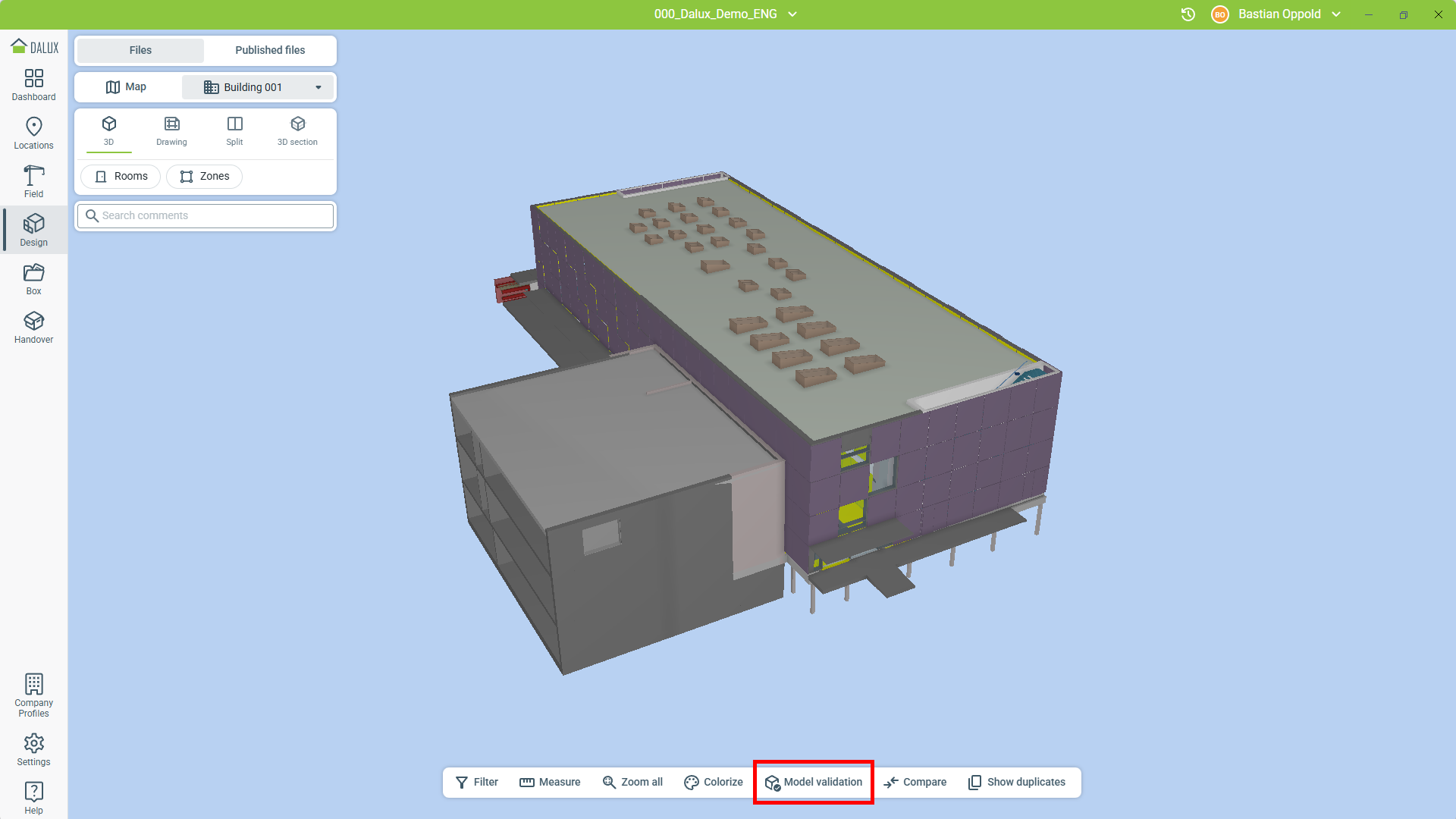

Za uporabo funkcije pojdite na Design
Izberite stavbo
Izberite območje datoteke
Validacija modela.
Izvedete lahko preverjanja, ki jih je nastavil vaš skrbnik projekta, skrbnik skupine ali vi.
Če želite izvedeti, kako nastaviti svoja preverjanja, si lahko preberete ta članek: Kako nastaviti Validacijo modela

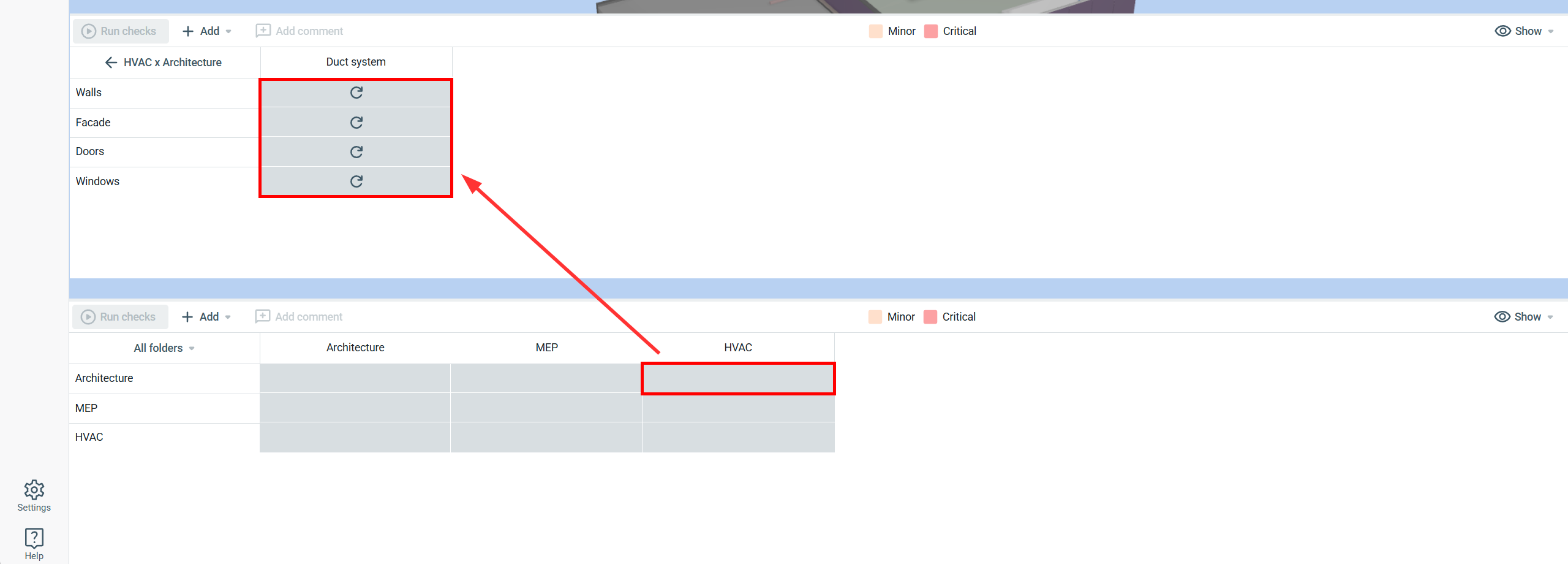

Vsa razpoložljiva preverjanja lahko hitro izvajate s klikom na Zaženi preverjanja. Za izvedbo specifičnih preverjanj kliknite na celico v matriki validacij in nato izberite celico specifičnih skupin objektov.
Opomba
Če jih je nastavil vaš skrbnik projekta, se lahko preverjanja za izbrano stavbo samodejno zaženejo, ko so nove datoteke modela povezane s stavbo ali ko so obstoječe datoteke modela posodobljene.

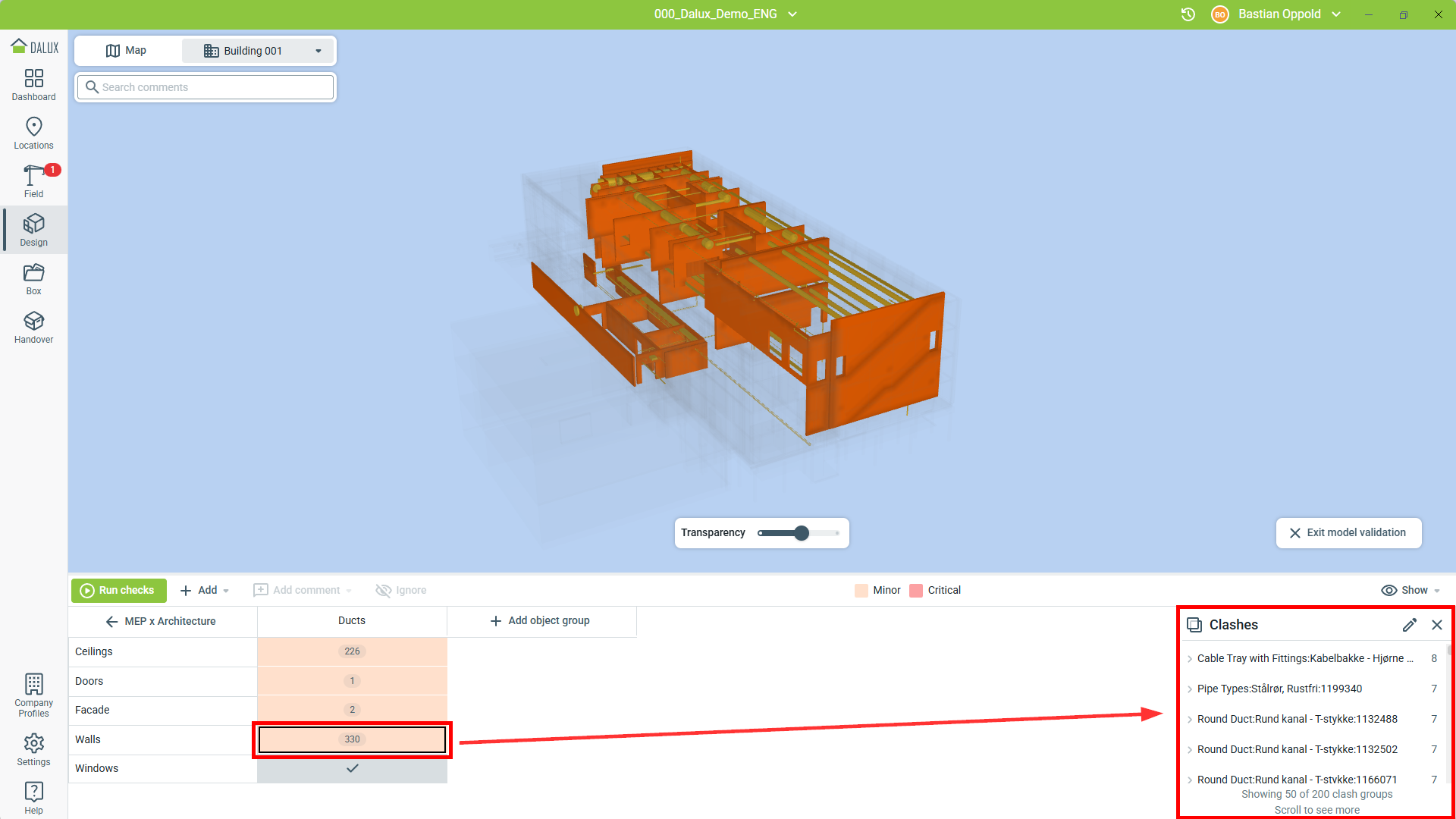

To vam zagotavlja pregled vseh kolizij in odmikov, združenih po konfliktnih elementih, razvrščenih po tistih z največ konflikti.
Kliknite na vnos v seznamu ali na element v pregledovalniku, da si ogledate specifične 3D objekte v konfliktu.

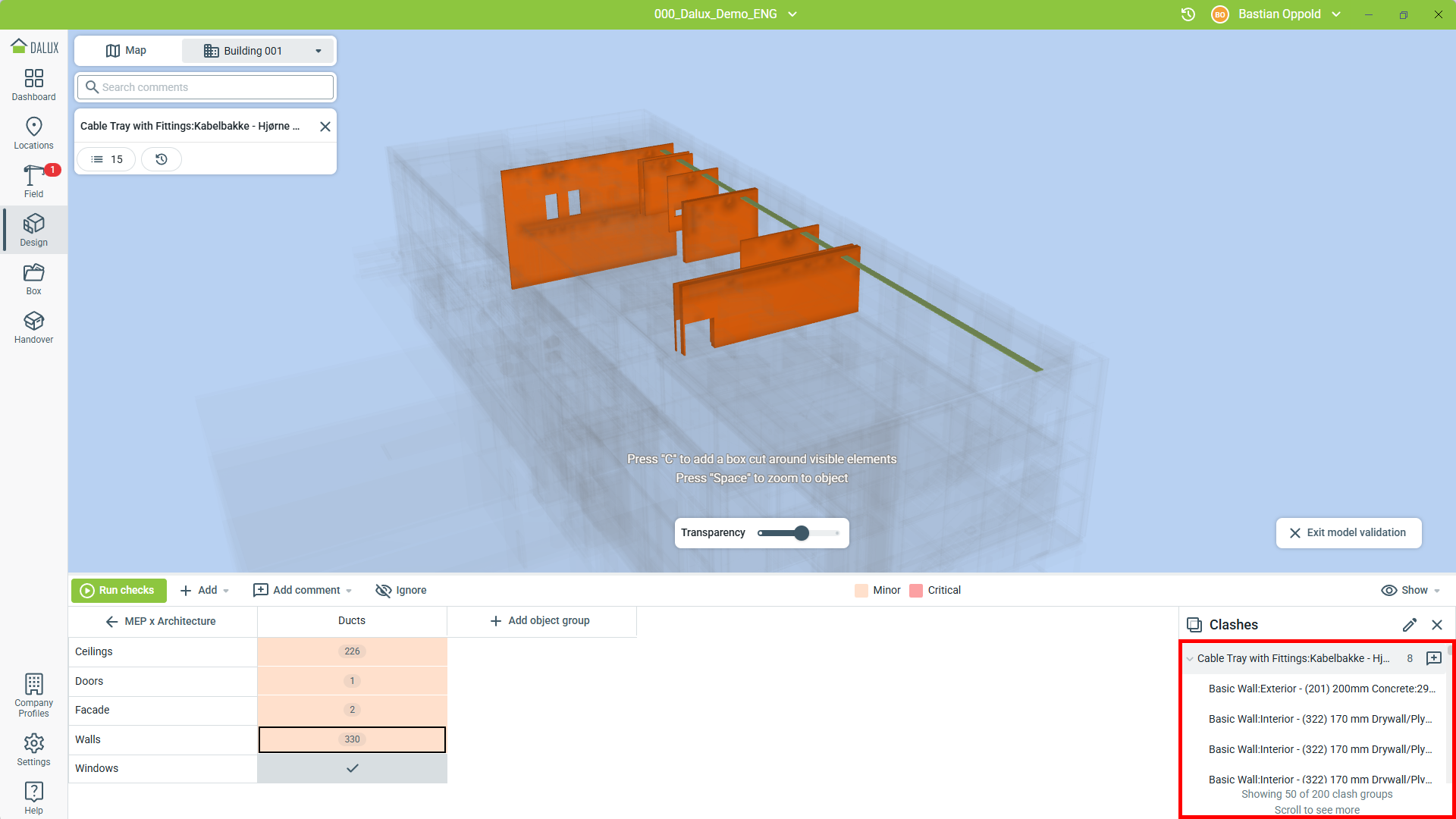

Ko izberete element, se vam prikaže seznam vseh individualnih elementov, ki imajo težave z izbranim elementom. Tako lahko izberete posamezne objekte, da vidite le to kolizijo/težavo in jo ocenite s komentarjem ali jo prezrite, če preverjanje ni pomembno za vas.
Iz tukaj lahko uporabite rezultate za ustvarjanje komentarjev za druge udeležence oblikovanja ali pa posodobite svoj model, da naslovite morebitne težave.
Nasveti in triki
Pritisnite "C", da bi ustvarili izrez v obliki Box okoli izbrane težave, kar vam omogoča osredotočenje na določene podrobnosti. Uporabite drsnik 'Prosojnost', da bi si ogledali izključene elemente za dodaten kontekst.

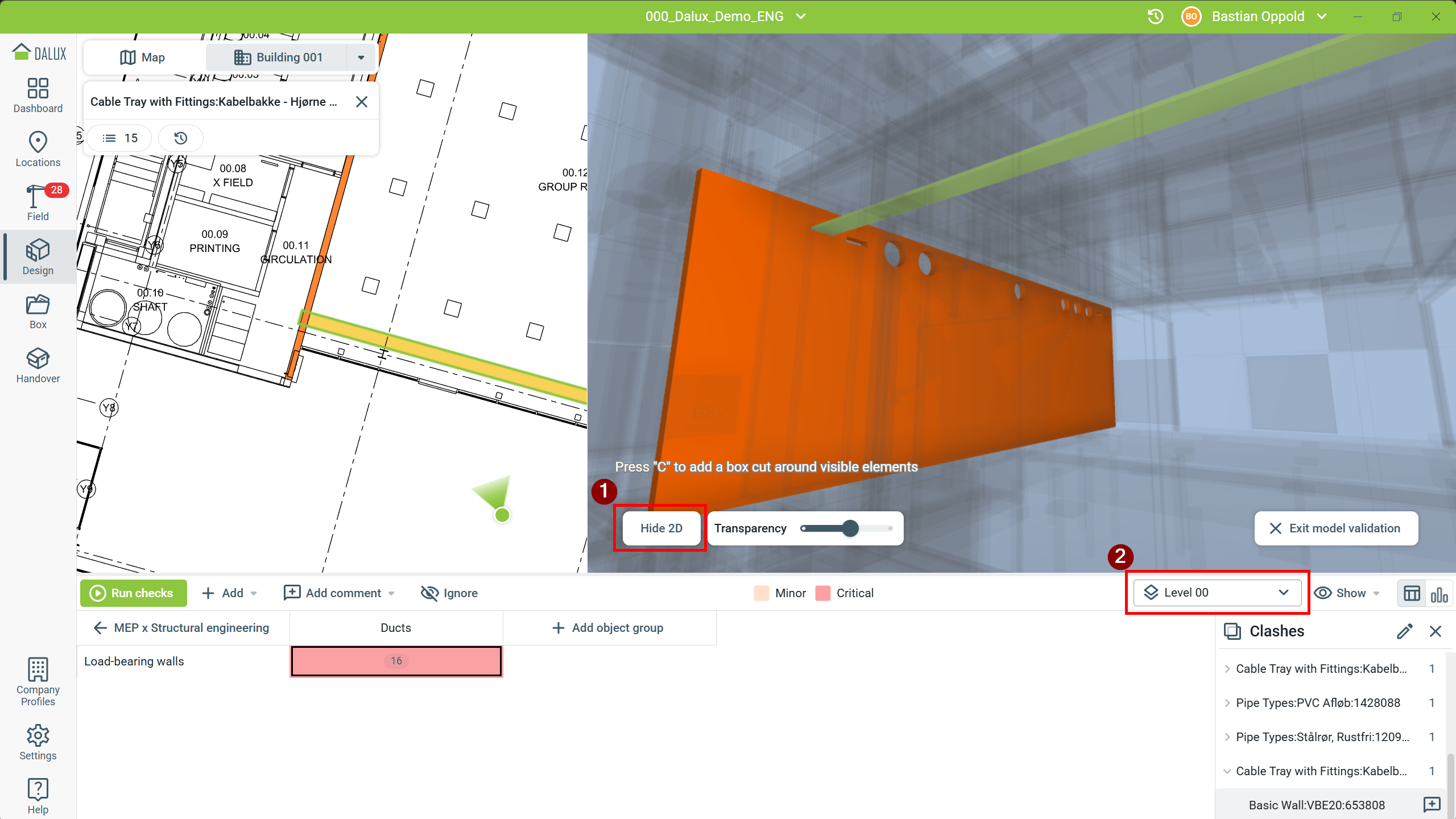

Odprite kolizije iz deljenega ogleda ali kliknite 'Prikaži 2D/Skrij 2D' (1), da bi odprli razdeljeni poogled. Izberite kolizije ali odmike s seznama ali kliknite 3D-element, da bi prikazali elemente v koliziji na načrtu. Izbirnik etaže (2) vam omogoča preklapljanje med etažami.
Ustvari komentarje
Za sodelovanje z drugimi lahko komentirate težave tako po elementu kot po posamezni težavi. Komentiranje na objekt vključuje vse povezane težave v enem komentarju.
Komentarji bodo uporabljali vrste komentarjev ter komunikacijske kanale, ki so že nastavljeni v projektu.
Na primer, cev se križa z več stenami. Morda boste želeli spremeniti svoj načrt, da bi rešili to kolizijo, ali pa lahko ustvarite komentar za usklajevanje potrebnih sprememb z drugimi udeleženci načrtovanja.

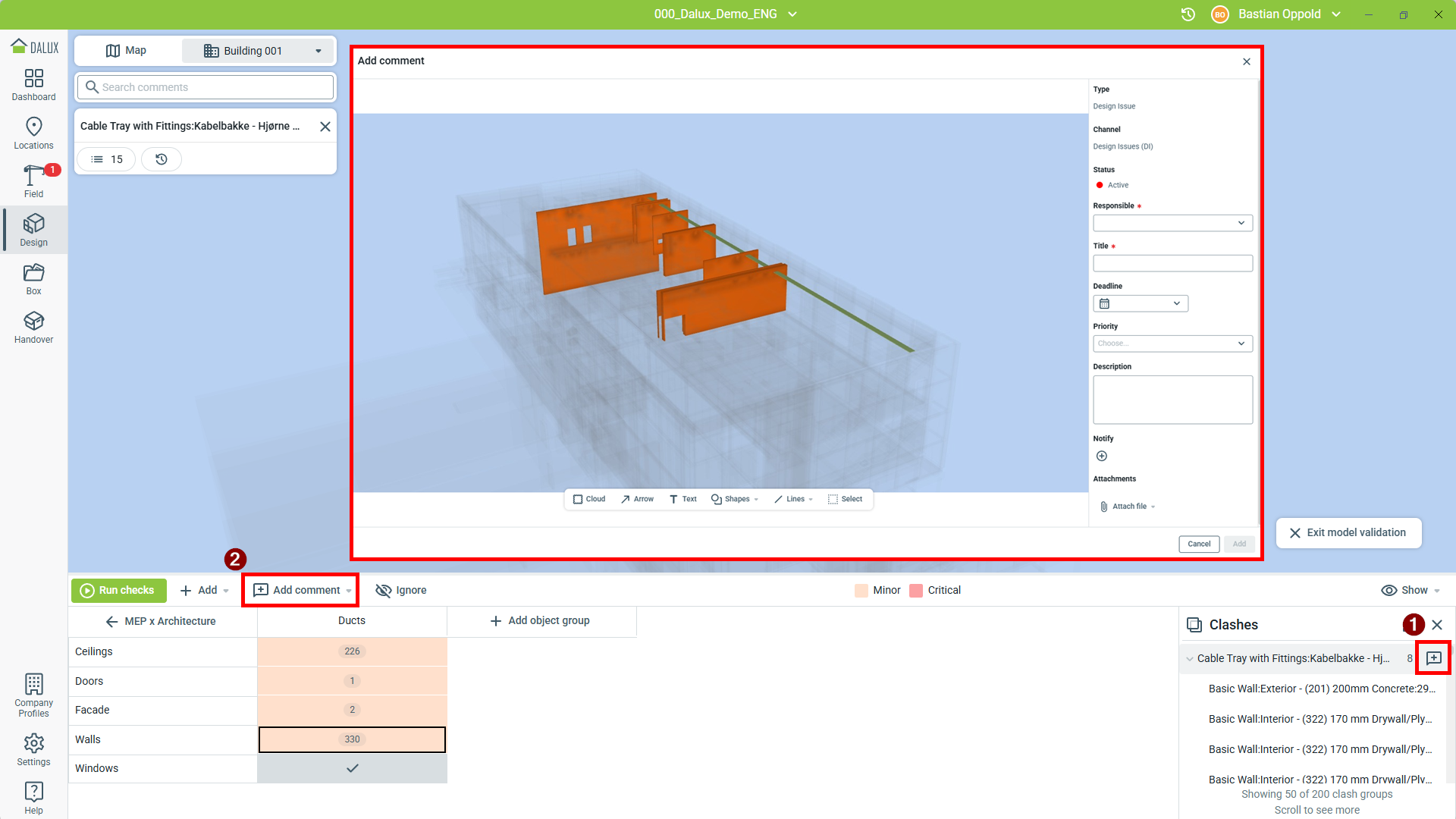

Če želite komentirati težavo, izberite element/skupino ali posamezno težavo ter kliknite bodisi na poleg težave (1) ali na
Dodaj komentar v orodni vrstici (2):
Nato izberite ustrezno vrsto in kanal za komentar in izpolnite informacije o komentarju.
Preberite več
Če želite izvedeti več o uporabi Komentarjev, si lahko preberete članek: Kako uporabljati komentarje.
Prezri
Če vam težava ni pomembna oz. ni potrebno, da jo vidite, se lahko odločite, da jo prezrete.
'Prezrt' je osebna oznaka, zato bodo drugi udeleženci projekta še vedno lahko videli težavo, ki zanje ne bo označena kot prezrta.

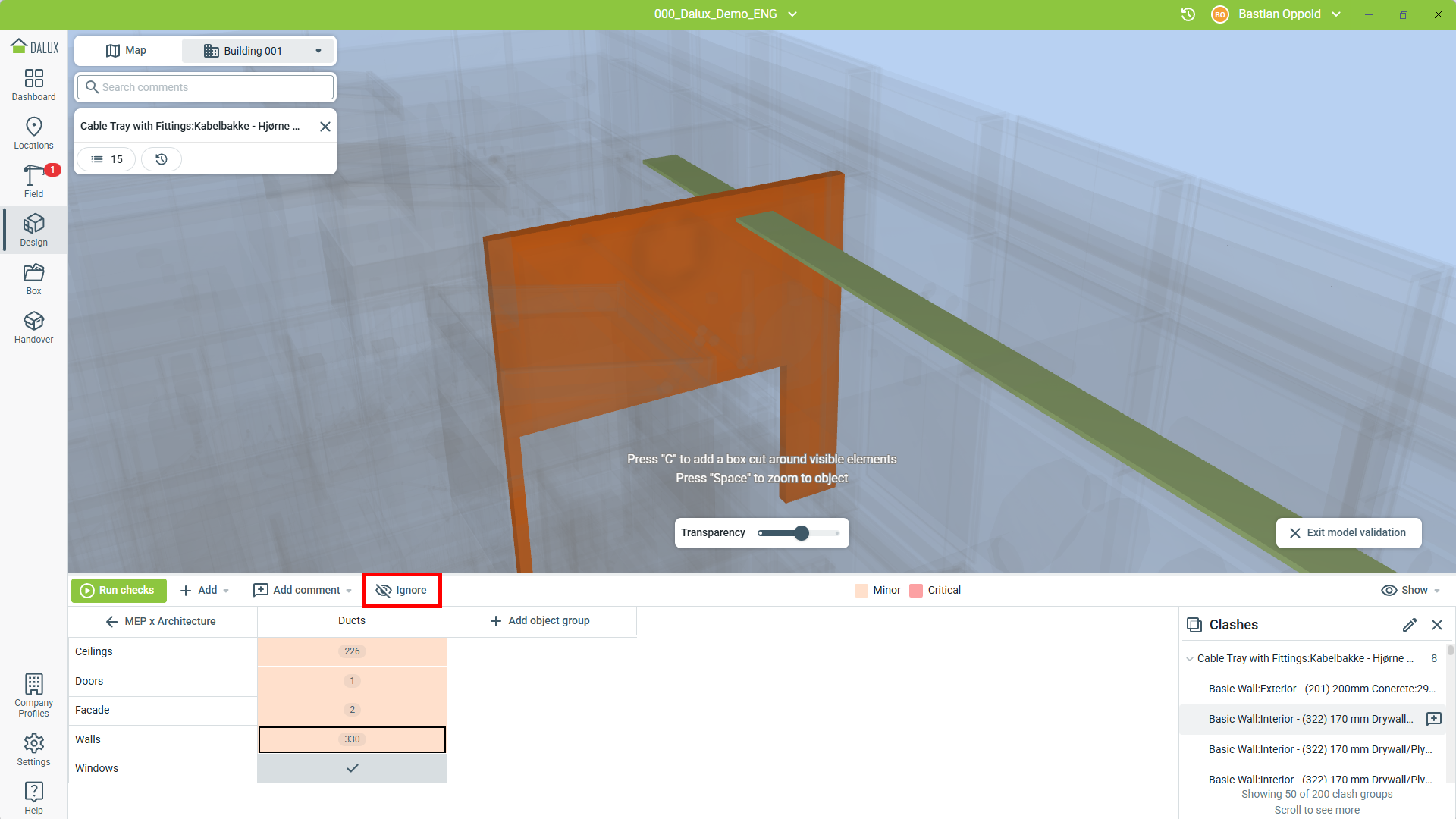

Če želite težavo prezreti, izberite težavo in nato kliknite Prezri:

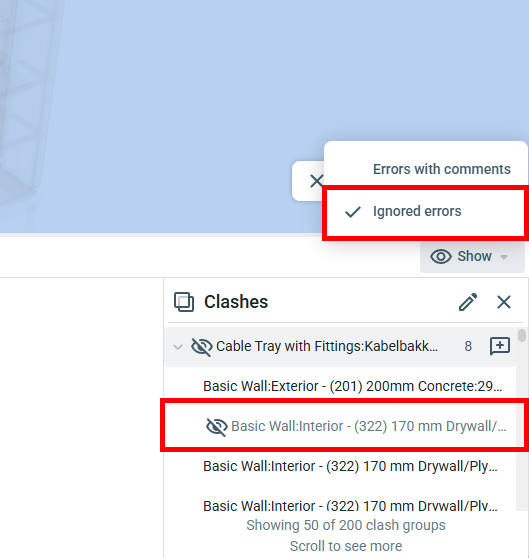

Ta kolizija se ne bo več prikazovala v preverjanju, dokler izrecno ne prikažete prezrtih kolizij. Za to izberite 'Prezrte napake' v meniju Prikaži:
Prekliči prezrtje

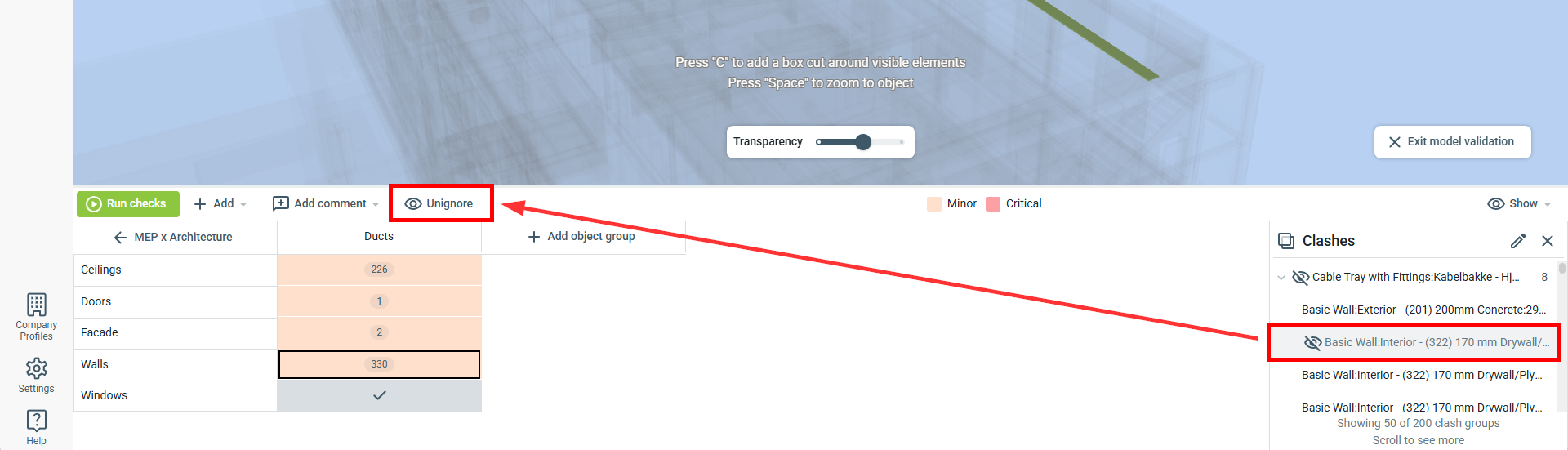

Če je težava ponovno relevantna in jo želite znova prezreti, izberite težavo na seznamu ter kliknite Prekliči prezrtje v orodni vrstici.
Zgodovina validacije modela

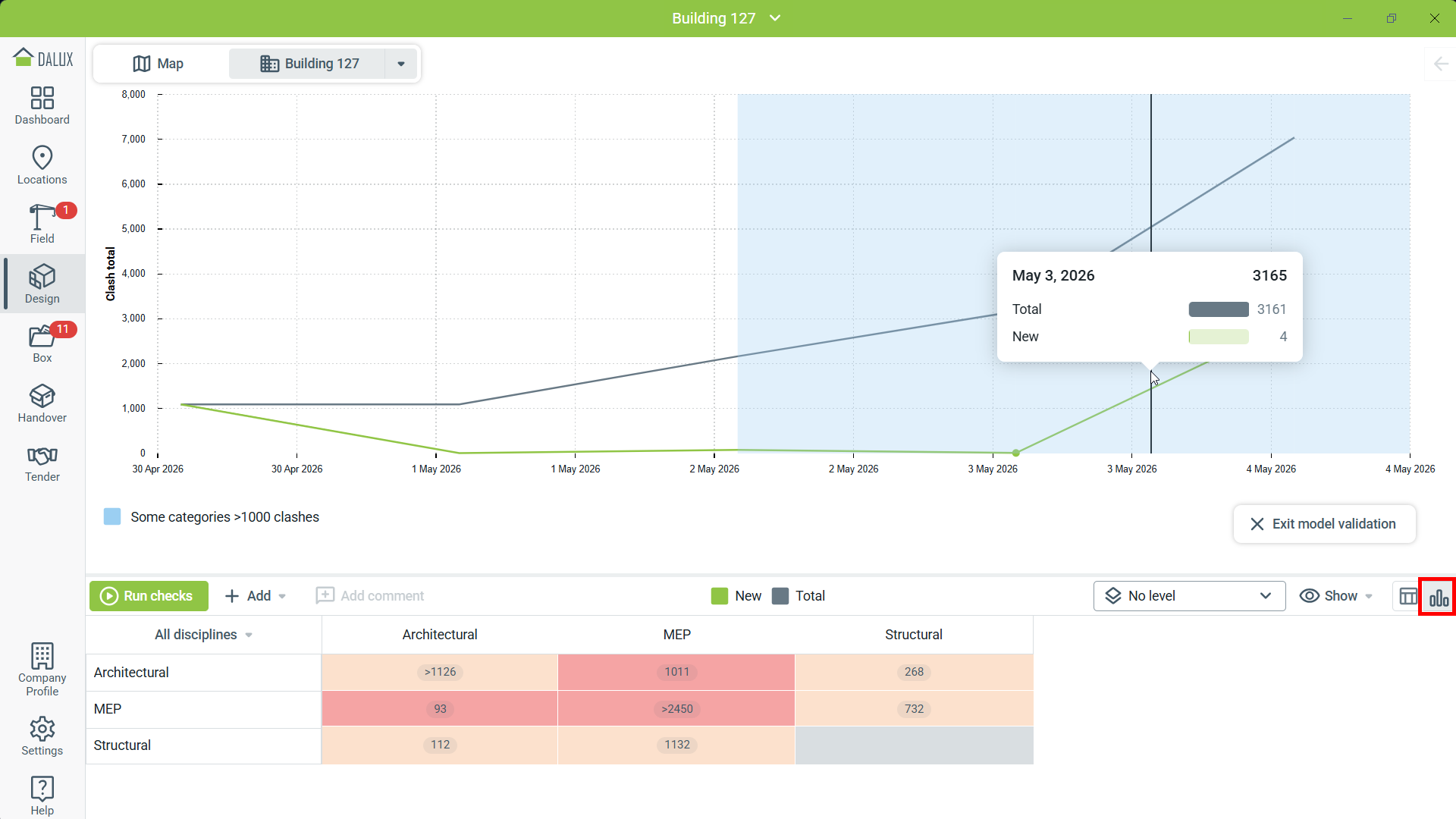

Ko projektanti posodabljajo modele in rešujejo težave, je lahko spremljanje stanja koordinacije in nerešenih kolizij zahtevna naloga. Preklopite na grafični ogled, da bi si ogledali zgodovino kolizij. Ta vključuje skupno število kolizij na kateri koli dan ter število novih in rešenih kolizij skozi časovnico vašega projekta.
Kliknite celico dveh kolizijskih disciplin v matriki validacije, da bi si ogledali zgodovino samo izbranih disciplin.
