Hiperpovezave na PDF načrtih in v dokumentih

Ta članek pojasni, kako so hiperpovezave nastavljene in kako jih lahko uporabite za hitro odpiranje povezanih načrtov in dokumentov, na katere se sklicuje številka.

Kako uporabljati hiperpovezave

Hiperpovezave se uporabljajo za hitro navigacijo med načrti in dokumenti — na primer skok iz tlorisa na določen razdelek ali iz dokumenta na povezan tloris.

Ročno naložene datoteke prikazujejo hiperpovezave v zeleni, medtem ko se hiperpovezave pojavijo v modri, če je bil uporabljen vtičnik.

Uporaba hiperpovezav na Lokacijah

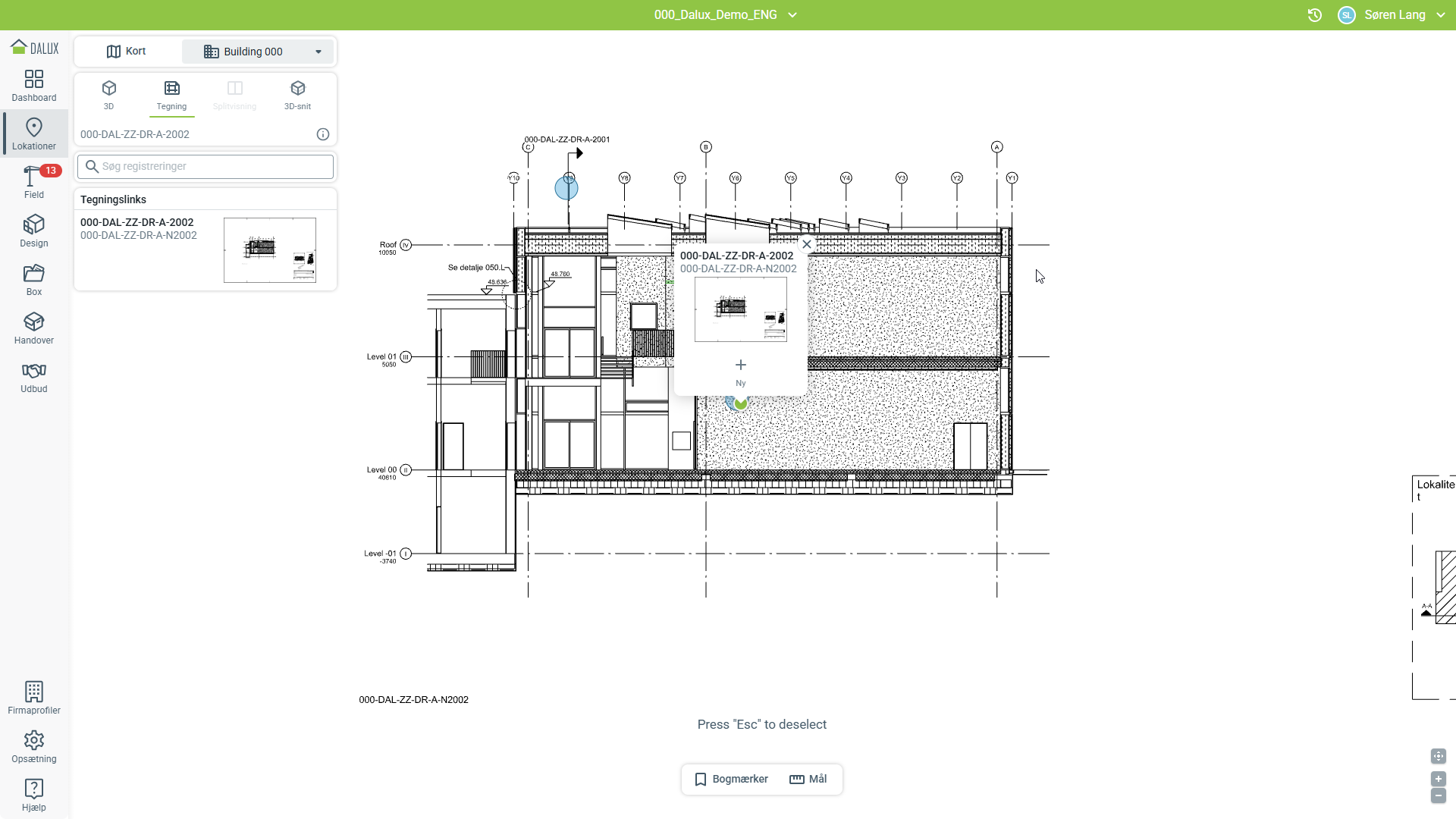

Če ste v Lokacijah, lahko kliknete na hiperpovezavo, da odprete povezani načrt ali dokument.

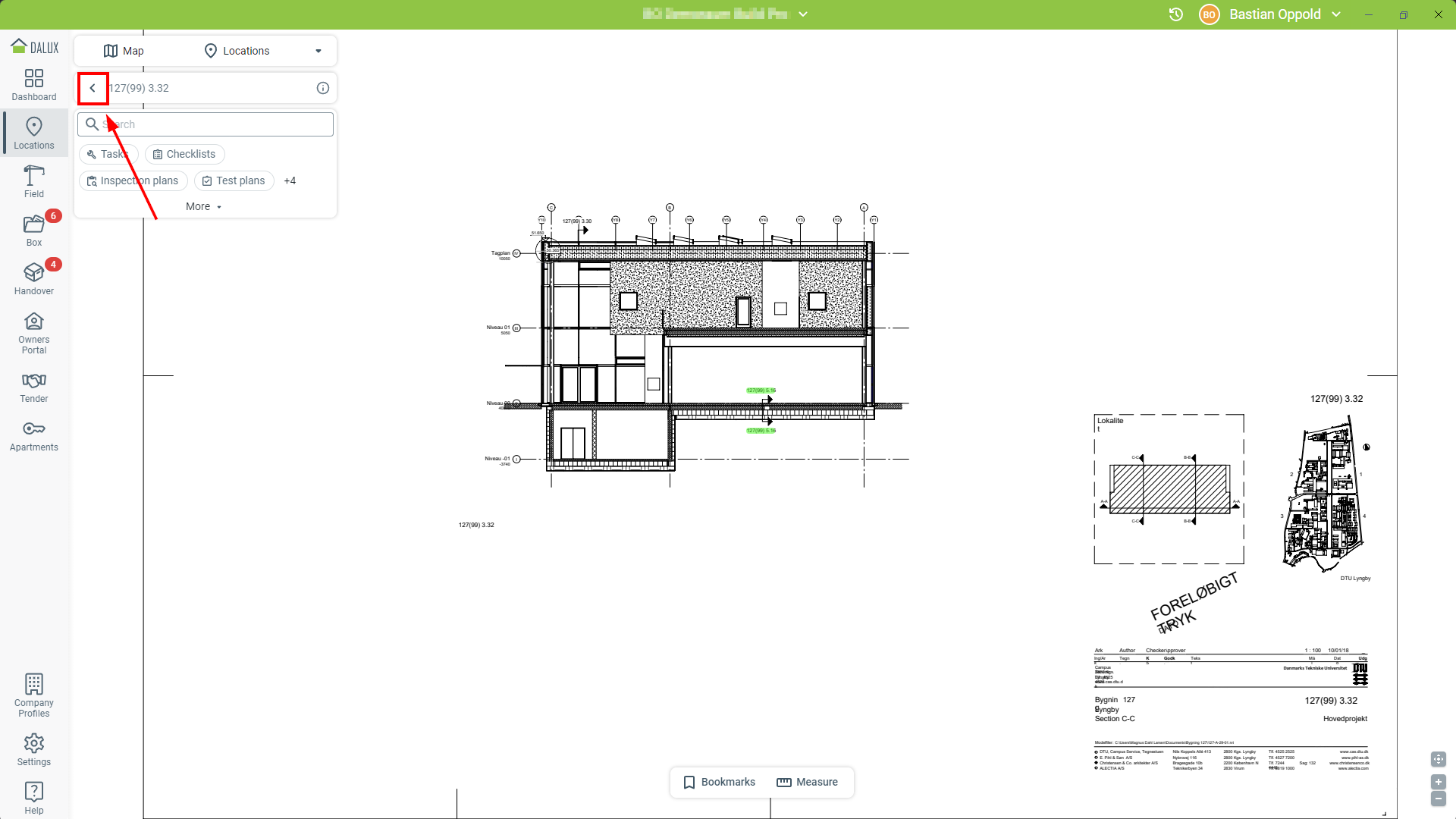

Vedno lahko uporabite ikono , da se vrnete na prejšnji načrt:

Uporaba hiperpovezav v Box

V Box se načrti ali dokumenti, ki so odprti s hiperpovezavo, odprejo kot nov zavihek v vašem trenutnem pogledu. Povezava bo vedno odprla najnovejšo različico datoteke, do katere imate dostop, ne glede na območje datoteke.

Kako nastaviti hiperpovezave

Zaznaj številke datotek na risbah in dokumentih

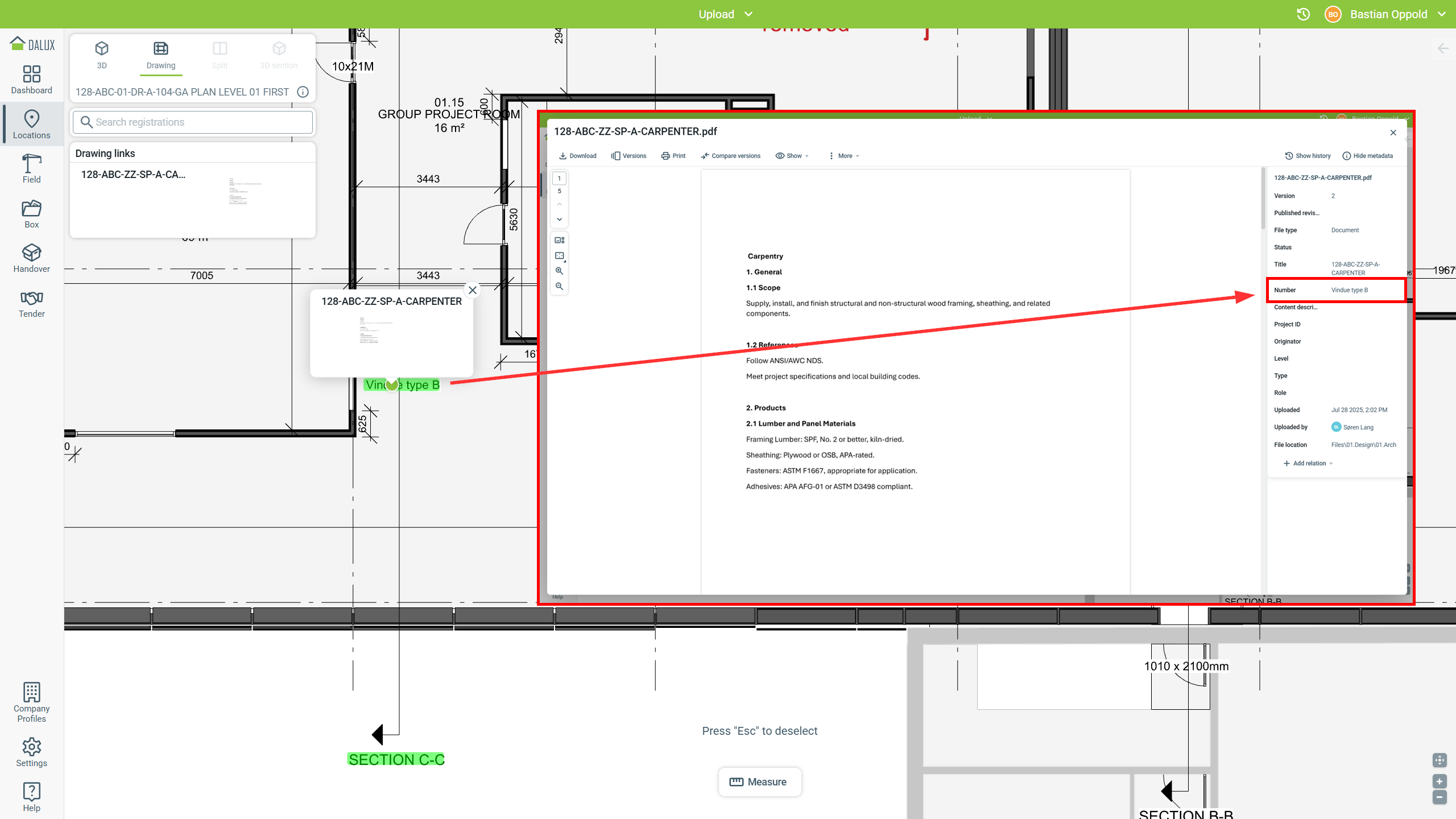

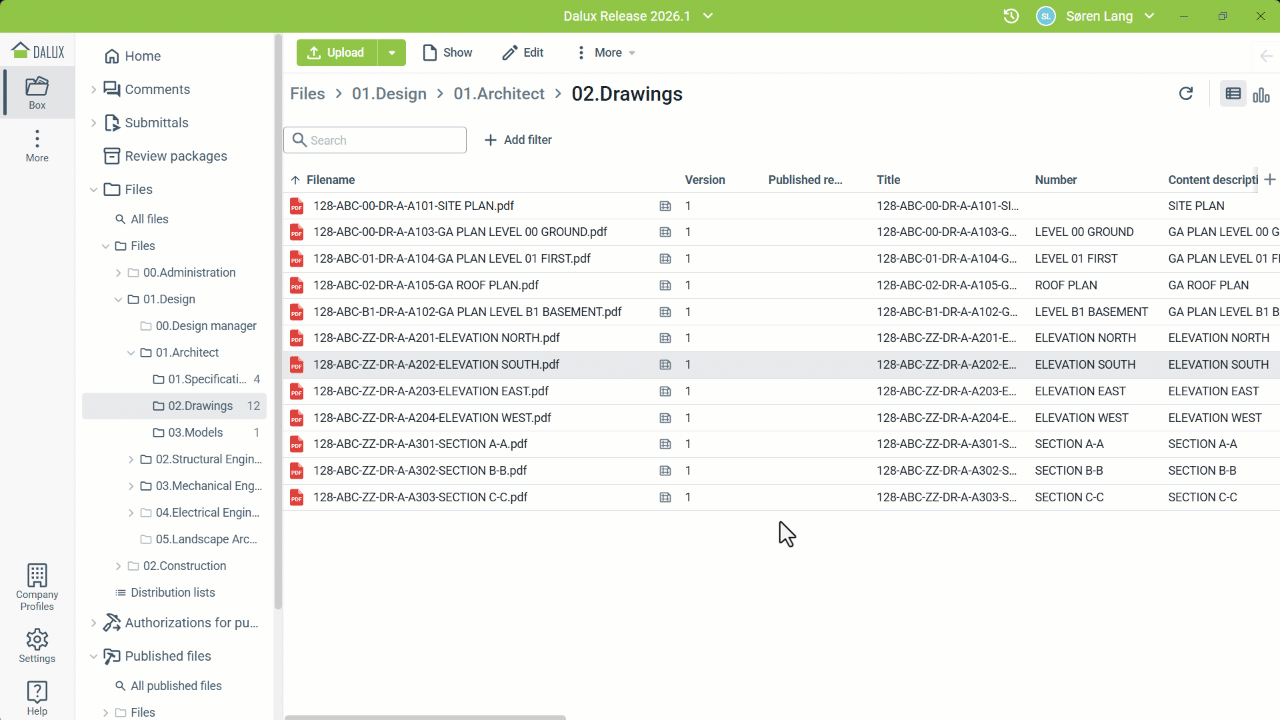

Številka se nanaša na Dalux metapodatkovno polje "Številka". Izpolnite to polje z natančnim nizom, kot je prikazan na načrtih, na katerih želite ustvariti povezavo. To lahko storite med nalaganjem ali po njem. Dalux bo povezavo ustvaril popolnoma samodejno.

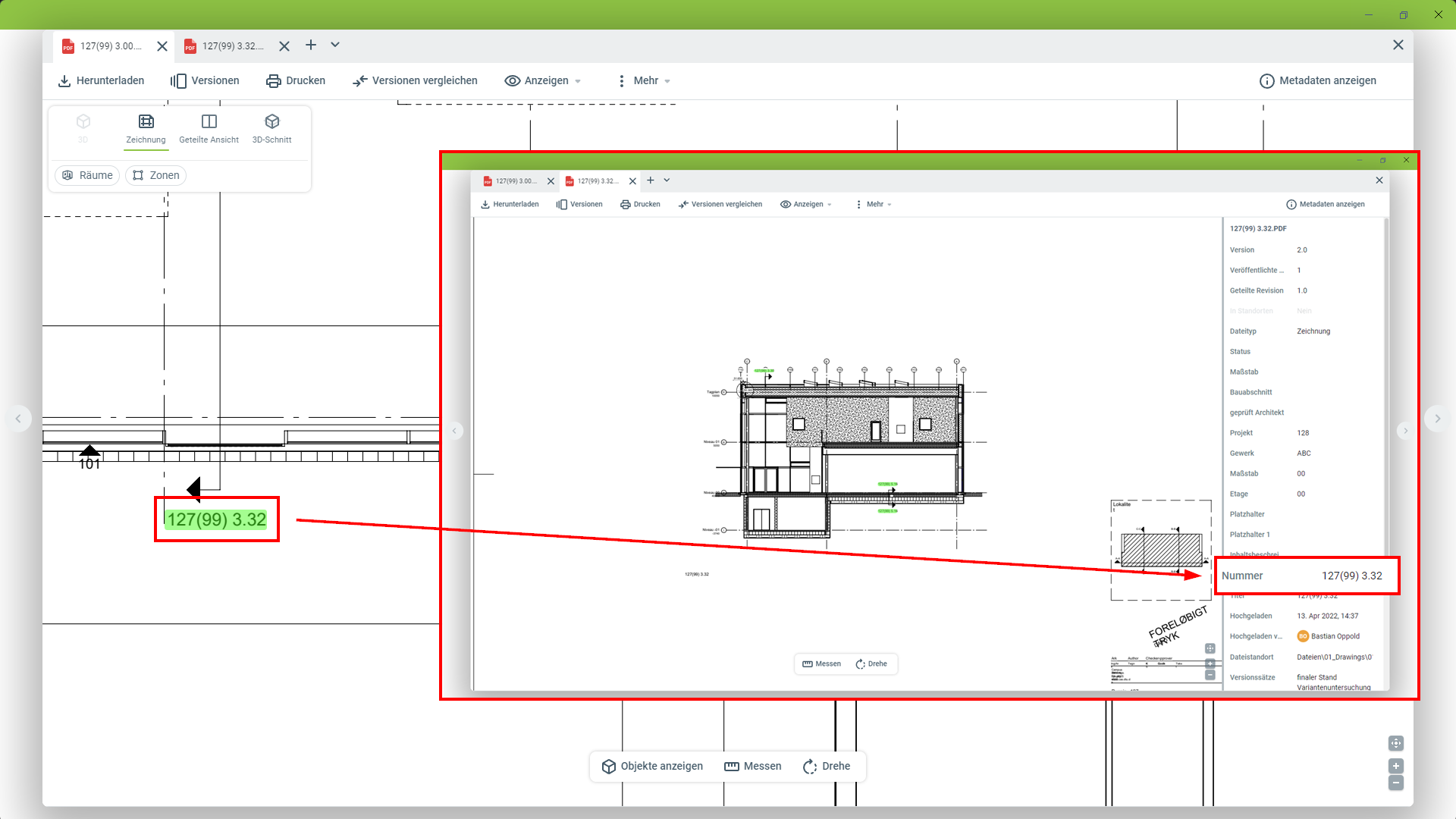

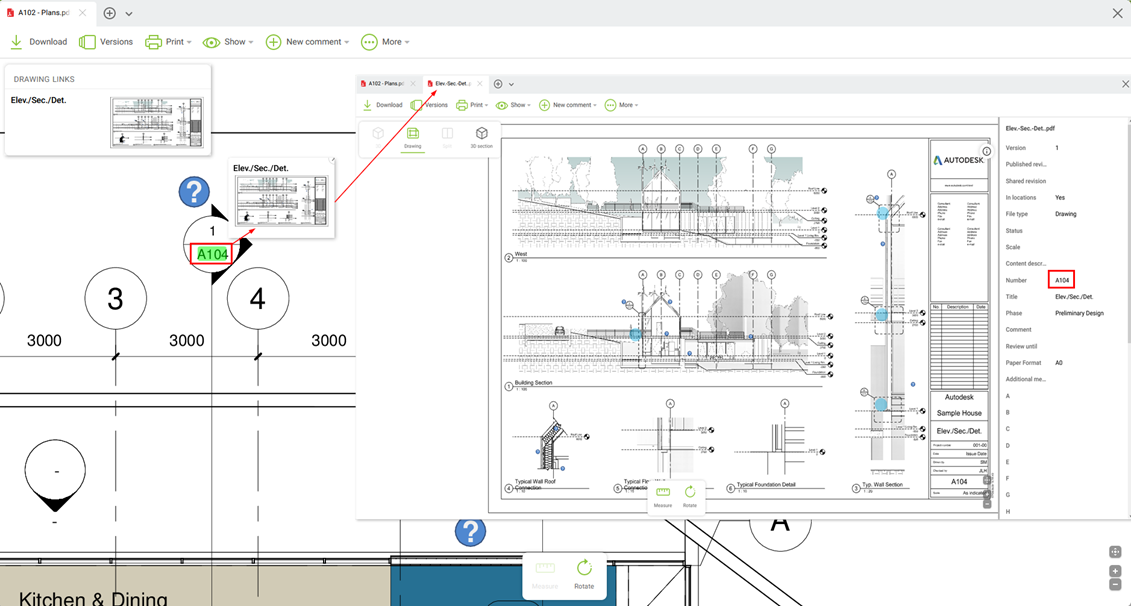

V naslednjem primeru je bil načrt imenovan "127(99) 3.32" v načrtu etaže, zato je popolnoma enak niz vnesen v polje metapodatka Številka. Dalux zazna tak niz na tlorisu in ustrezno ustvari hiperpovezavo.

Osnovne zahteve za hiperpovezave

Osnovne zahteve, da je niz prepoznan, so:

1. Hiperpovezave je mogoče ustvariti le v datotekah PDF ali risbah DWG
2. Niz mora biti daljši od 1 znaka
3. Niz mora biti krajši od 45 znakov
4. Niz potrebuje vsaj en nenumerični znak (črka, simbol)

Nasveti za ustvarjanje hiperpovezav

• Pisava: Izogibajte se pisavam s preozkimi/širokimi razmiki med znaki. Priporočamo uporabo pisav iz privzetih paketov Microsoft ali podobnih.
• Razmik pred/za hiperpovezavo: Ustvarite določen razmik pred in za hiperpovezavo, da bo le-ta lažje pravilno zaznana.

Primer: Namesto tega

"Prosimo, glejte načrt A-40-EK-ST-U02 za več informacij"

Poskusite izpostaviti oznako:

"Za več informacij, prosimo, glejte načrt:                   A-40-EK-ST-U02"

• Slog pisave: Izogibajte se uporabi slogov pisave kot sta krepko in ležeče.
• Program za modeliranje: Če programska oprema podpira neposredno možnost "Izvozi v PDF", verjetno uporablja lasten način izdelave PDF. Uporaba možnosti tiskanja in "Microsoft Print to PDF" lahko vodi do boljšega rezultata.

Nastavitev hiperpovezav v CAD programski opremi

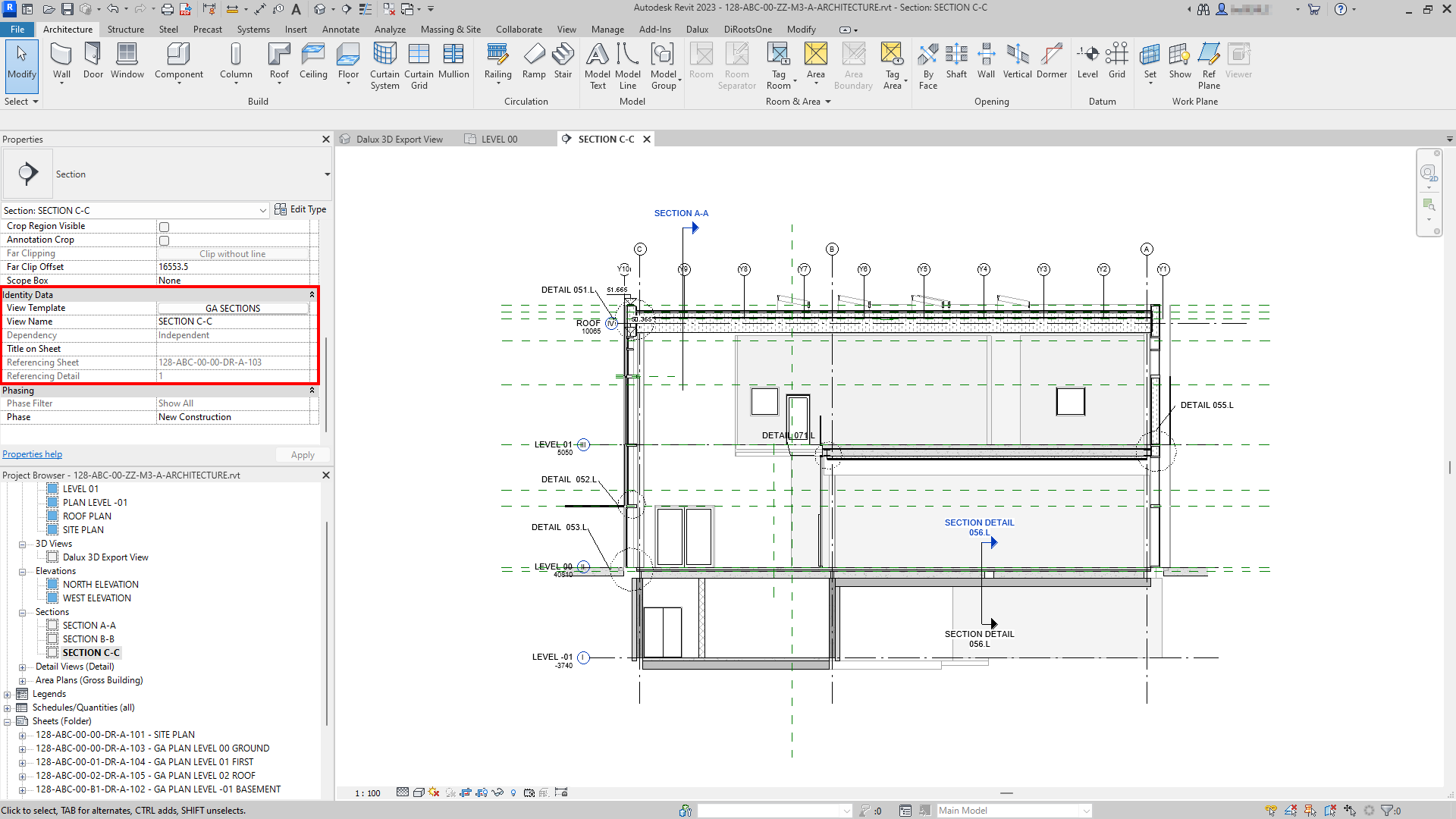

Če ste v programski opremi kot je npr. Revit, implementirali reference in naložili načrte na Dalux prek vtičnika, se bodo hiperpovezave samodejno ustvarile in se obarvale modro.

Ustvari ročne hiperpovezave

Lahko ustvarite tudi svoje ročne hiperpovezave. To vam omogoča, da ustvarite povezave po meri do risb in dokumentov, na katere se boste morda želeli sklicevati neposredno.

Odprite datoteko, na katero želite namestiti povezavoPoveži z datotekoIzberite datoteko, s katero želite povezatiPostavite povezavo na datoteko

Ko ustvarite povezavo, jo povlecite na ustrezno lokacijo. Privzeto je v povezavi prikazano ime datoteke. Lahko ga uredite tako, da uporabite krajše ali bolj berljivo ime.
