Cone in plasti con

V tem članku je razloženo, kako nastaviti cone in plasti con v vašem projektu. Cone vam omogočajo lažje razlikovanje med lokacijami v projektu. Cone uporabljajo druge funkcije v Daluxu, kot so plani nadzora, plani preverjanj in Apartments. Na cone lahko vežete tudi dokumente.

Kako ustvariti cone

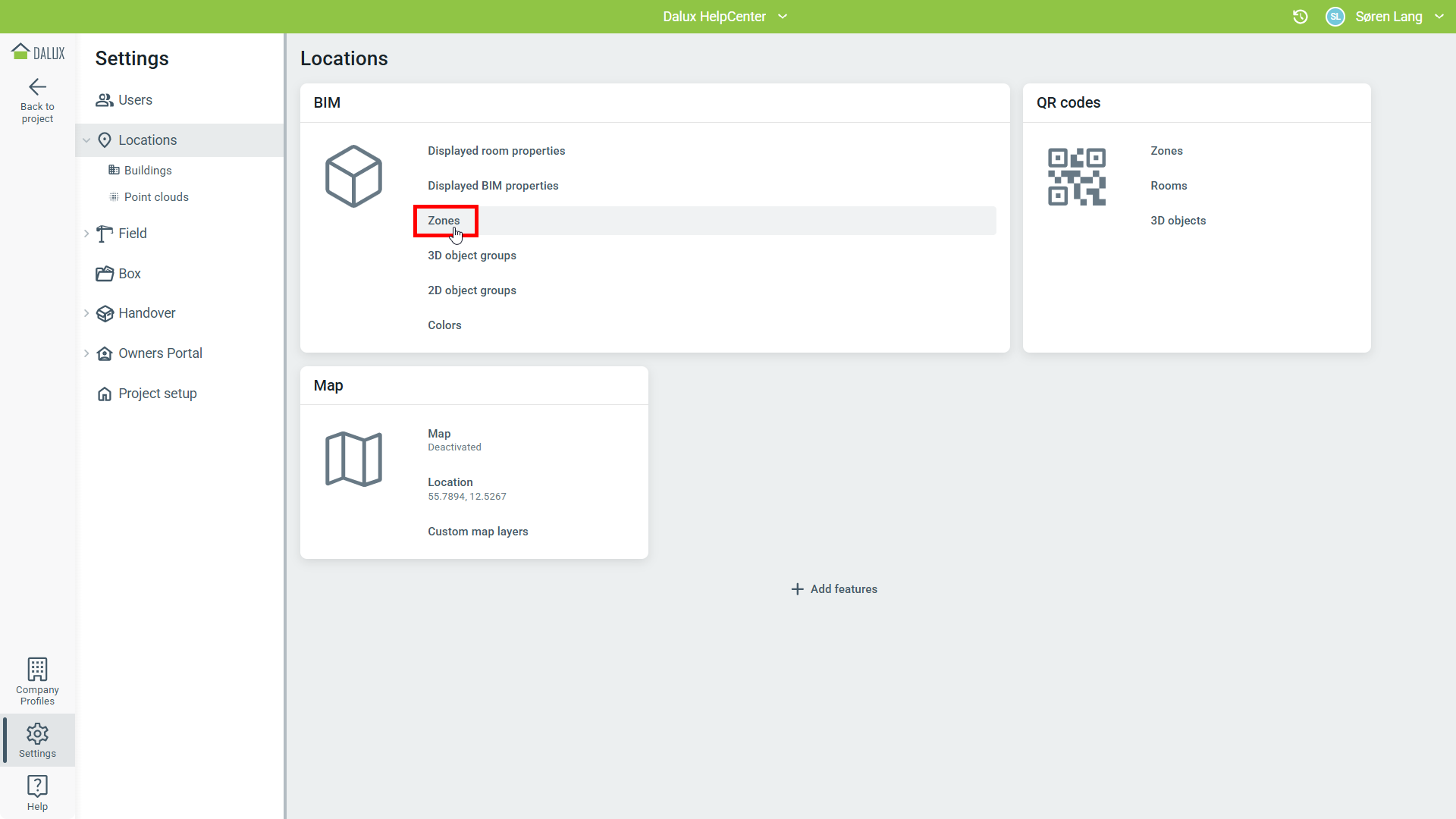

Za nastavitev con v vašem projektu pojdite na Nastavitve Lokacije 'Cone'.

odprlo se bo novo pojavno okno, kjer lahko dodate, izbrišete in uredite vaše cone.

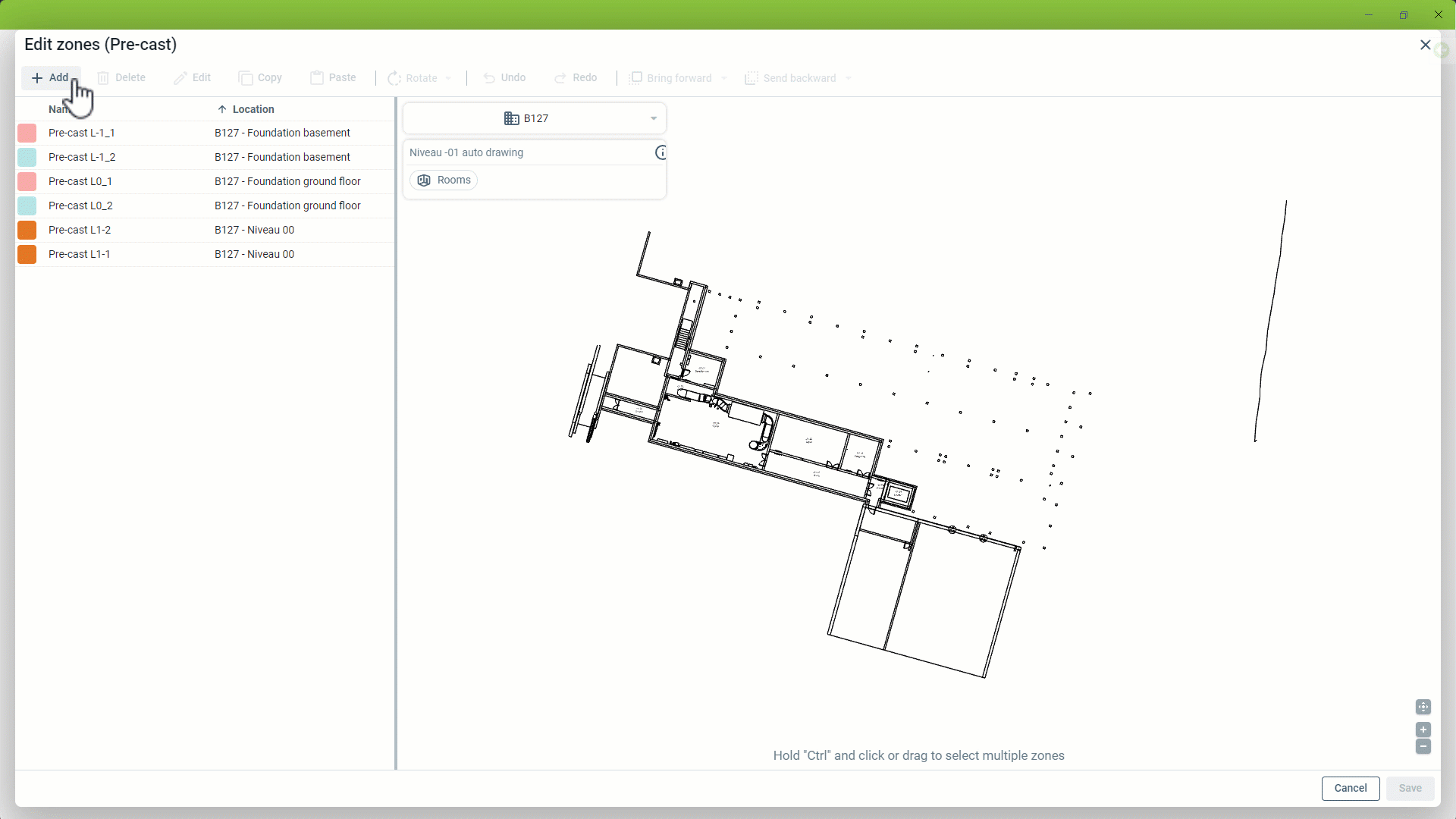

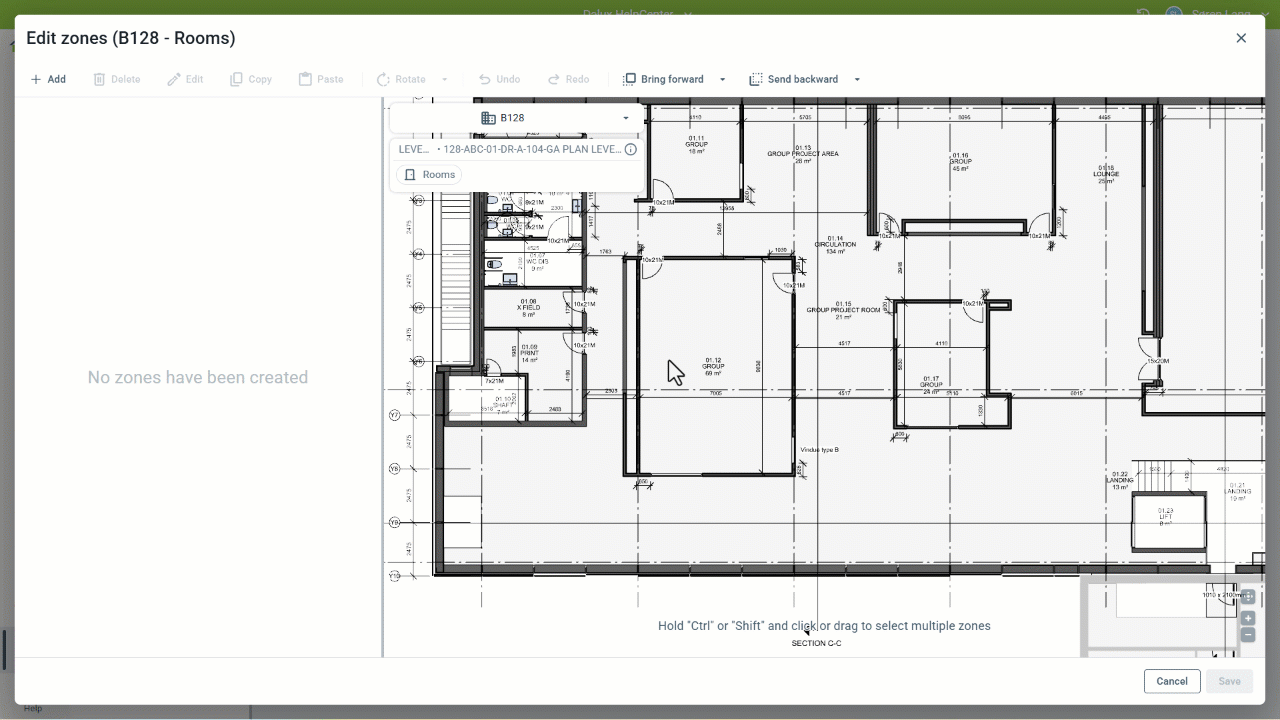

Da bi lahko začeli z ustvarjanjem con, morate najprej izbrati stavbo in načrt. Nato kliknite na Dodaj. in narišite cono.

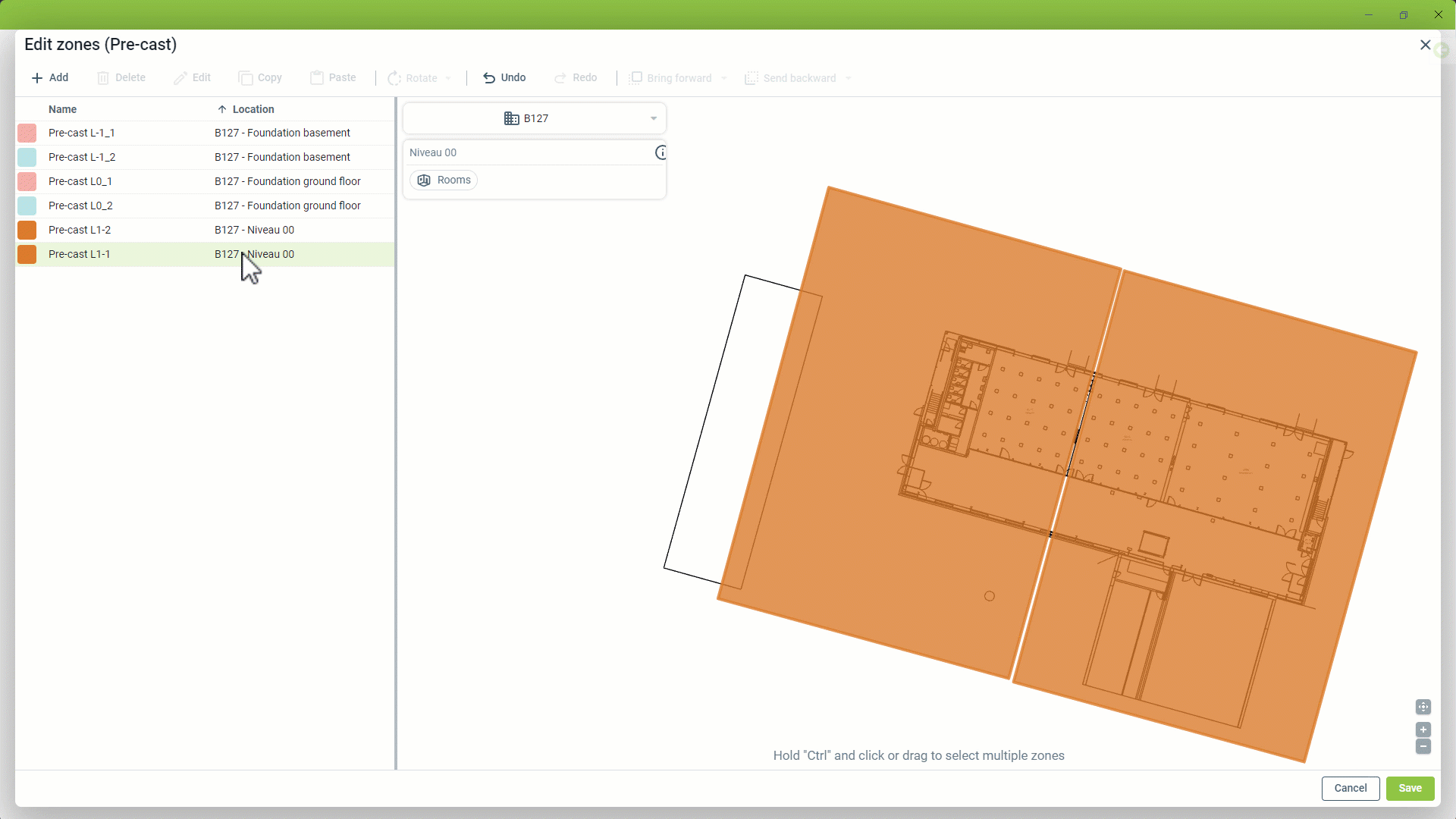

Pri risanju cone imate dve možnosti:

Klikni in drži: Ko kliknete in držite levi gumb na miški, miško povlecite, da ustvarite pravokotnik.

Klikni: Kliknite levi gumb na miški ter določite vogale območja cone. Dalux bo na podlagi teh določenih vogalov samodejno ustrezno oblikoval robove območja. Dodajte toliko vogalov, kolikor jih potrebujete, da oblikujete želeno območje. Na koncu kliknite ponovno na začetno točko da zaprete območje.

Ko je cona narisana, jo poimenujte in kliknite 'V redu'.

Kako urediti cone

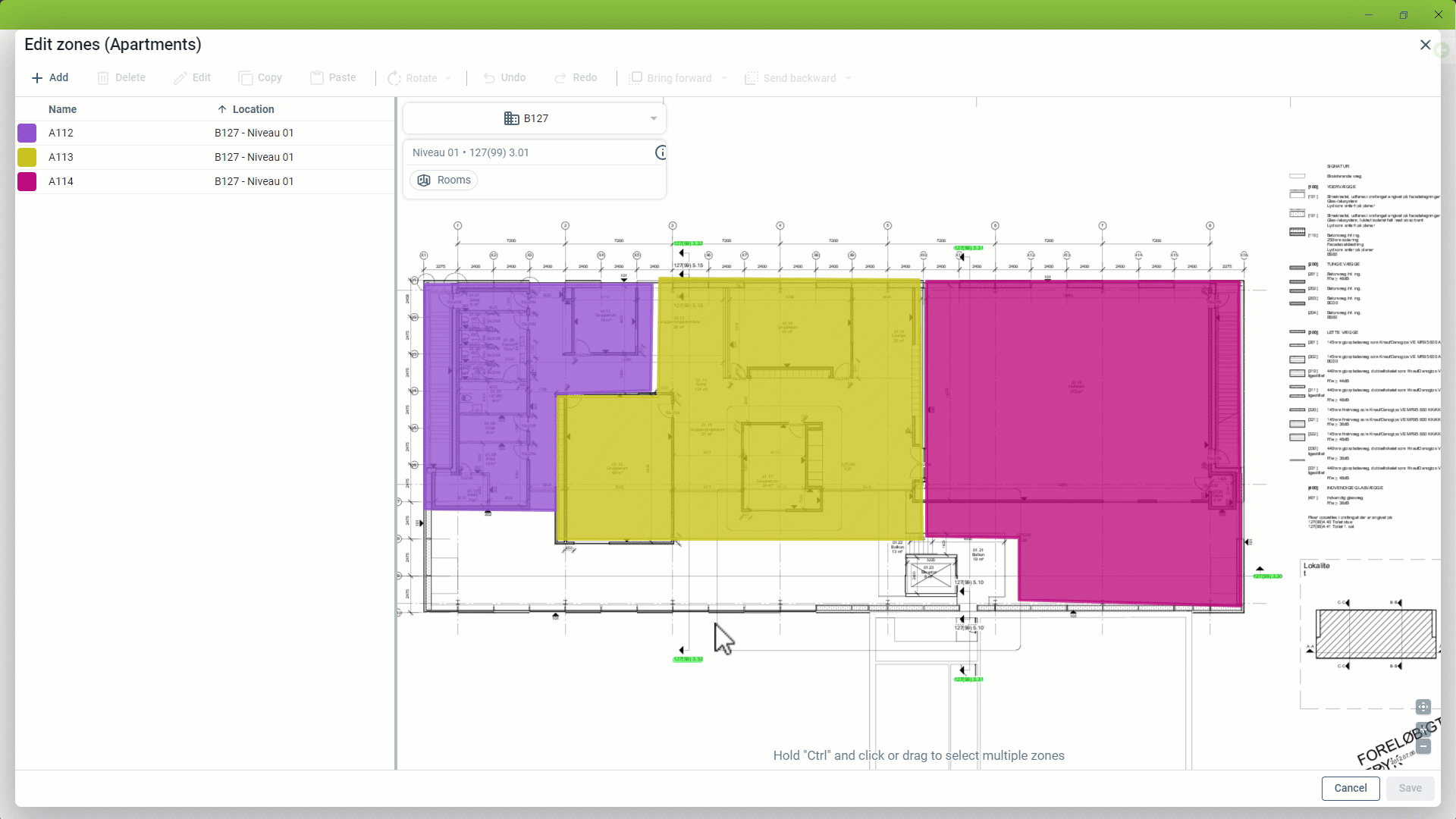

Ko je cona ustvarjena, jo lahko po tem, ko jo izberete iz seznama na levi strani, urejate na spodaj opisane načine.

Premakni: Za premik celotne cone samo premaknite miškin kazalec nad območje cone, dokler se kazalec ne spremeni v štirismerno puščico. Nato kliknite in pridržite tipko miške, da premaknete cono.

Uredi/Odstrani vogale: Če želite urediti ali odstraniti vogal, se z miško pomaknite nad enega izmed zelenih vogalov cone, dokler ta ne postane rumen. Nato kliknite in pridržite tipko, da premaknete ta vogal. Če vogal poravnate z dvema drugima vogaloma v ravno črto, se vogal obarva rdeče. Ko se vogal obarva v rdečo barvo, spustite tipko miške, da odstranite vogal.

Ustvari vogal: Če želite dodati vogal, se z miško pomaknite nad ravno črto med dvema vogaloma, dokler se kurzor ne spremeni v puščico navzgor/navzdol. Kliknite in pridržite tipko miške, da ustvarite nov vogal.

Upoštevajte, da vpliva sprememba cone na VSE obstoječe registracije, dodane v stavbo, in ne le na nove registracije.

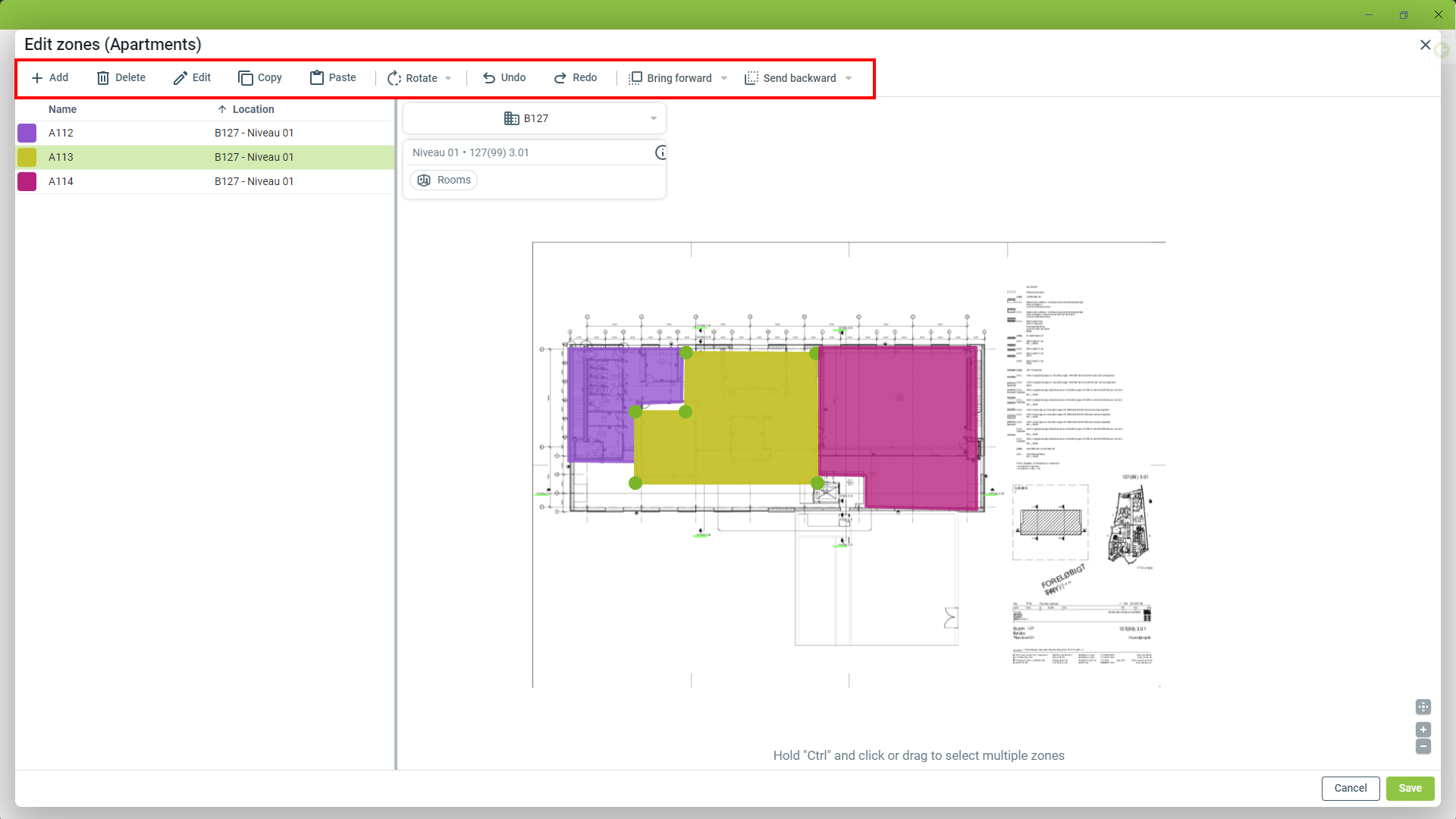

Ko je cona izbrana, vam orodna vrstica na vrhu omogoča naslednje možnosti.

• Dodaj: Če želite ustvariti novo cono, jo najprej narišite v pogledu na desni.
• Izbriši: Izbrišite izbrano cono. Cona se trajno izbriše, ko kliknete na 'Shrani'.
• Uredi: Spremenite ime in lastnosti izbrane cone. Če se ime cone uporablja v več conah, se bo pojavilo pojavno okno, v katerem boste izbrali, ali naj spremembe veljajo za vse cone ali samo za izbrano cono.
• Kopiraj: Kopirajte cono v odložišče.
• Prilepi: Prilepite kopirano cono na novo lokacijo.
• Zavrti: Orodje za vrtenje in zrcaljenje cone.
• Razveljavi: Razveljavite dejanja, ki so bila izvedena po zadnjem shranjevanju.
• Uveljavi: Uveljavite dejanja, ki so bila razveljavljena po zadnjem shranjevanju.
• Pomakni v ospredje: Premaknite cono za eno mesto naprej. Najbolj sprednja cona bo edina cona, povezana z registracijami iz te plasti cone. Spustni seznam vam omogoča postavitev izbrane cone pred ostale.
• Pomakni v ozadje: Spustni seznam vam omogoča, da postavite cono za vse ostale.

Kako ustvariti plasti cone

Dalux vam omogoča kreiranje večih plasti con. Projekt lahko vključuje do 10 plasti con.

Da bi omogočili več plasti con, pojdite na:

Nastavitve Lokacije 'Cone'.

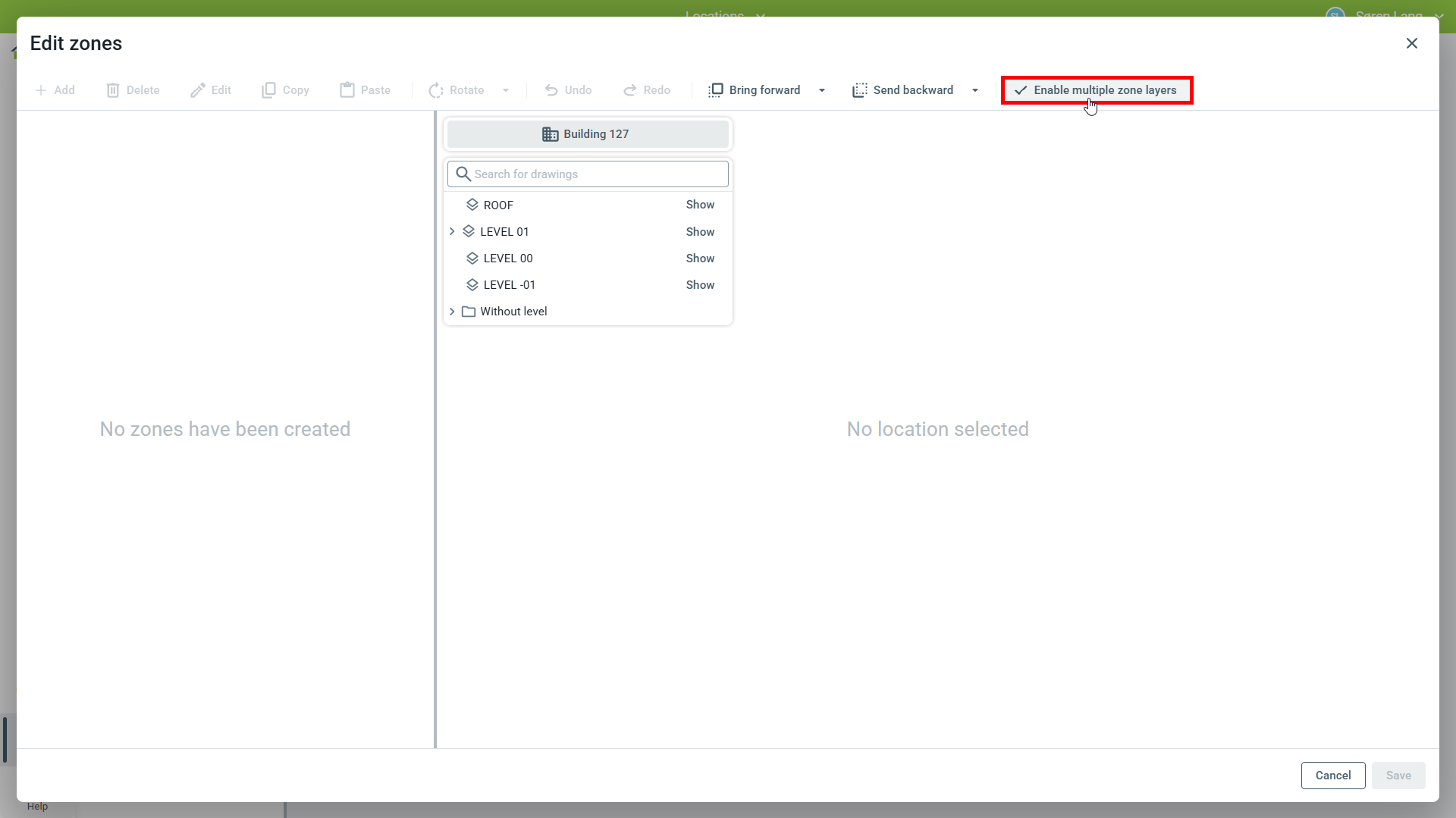

V novem pojavnem oknu kliknite na Omogoči več plasti con:

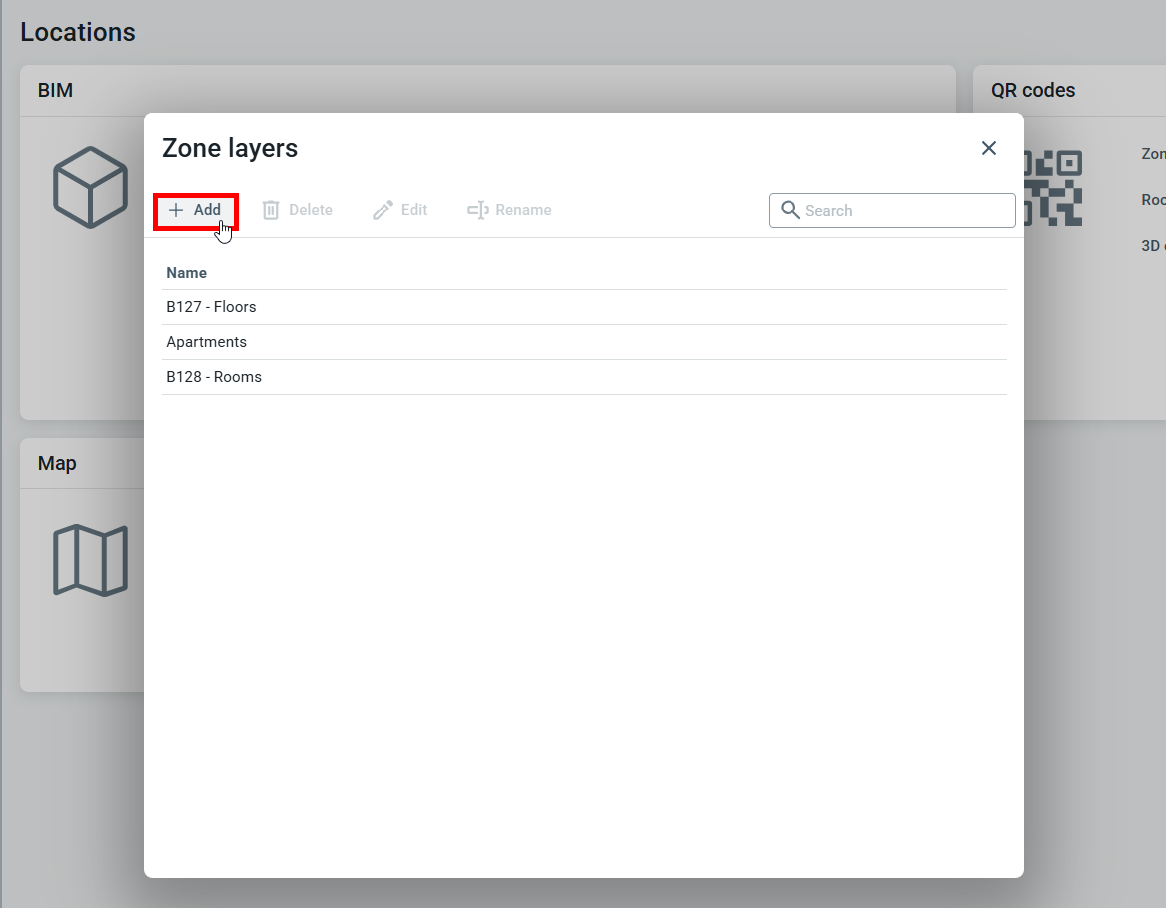

Ko je omogočenih več plasti con, se okno za urejanje con spremeni tako, da prikaže različne plasti con. Od tukaj lahko dodate nove plasti con s klikom na Dodaj.

Obstoječe plasti con lahko uredite z dvoklikom na ime plasti cone ali kliknete na Uredi.

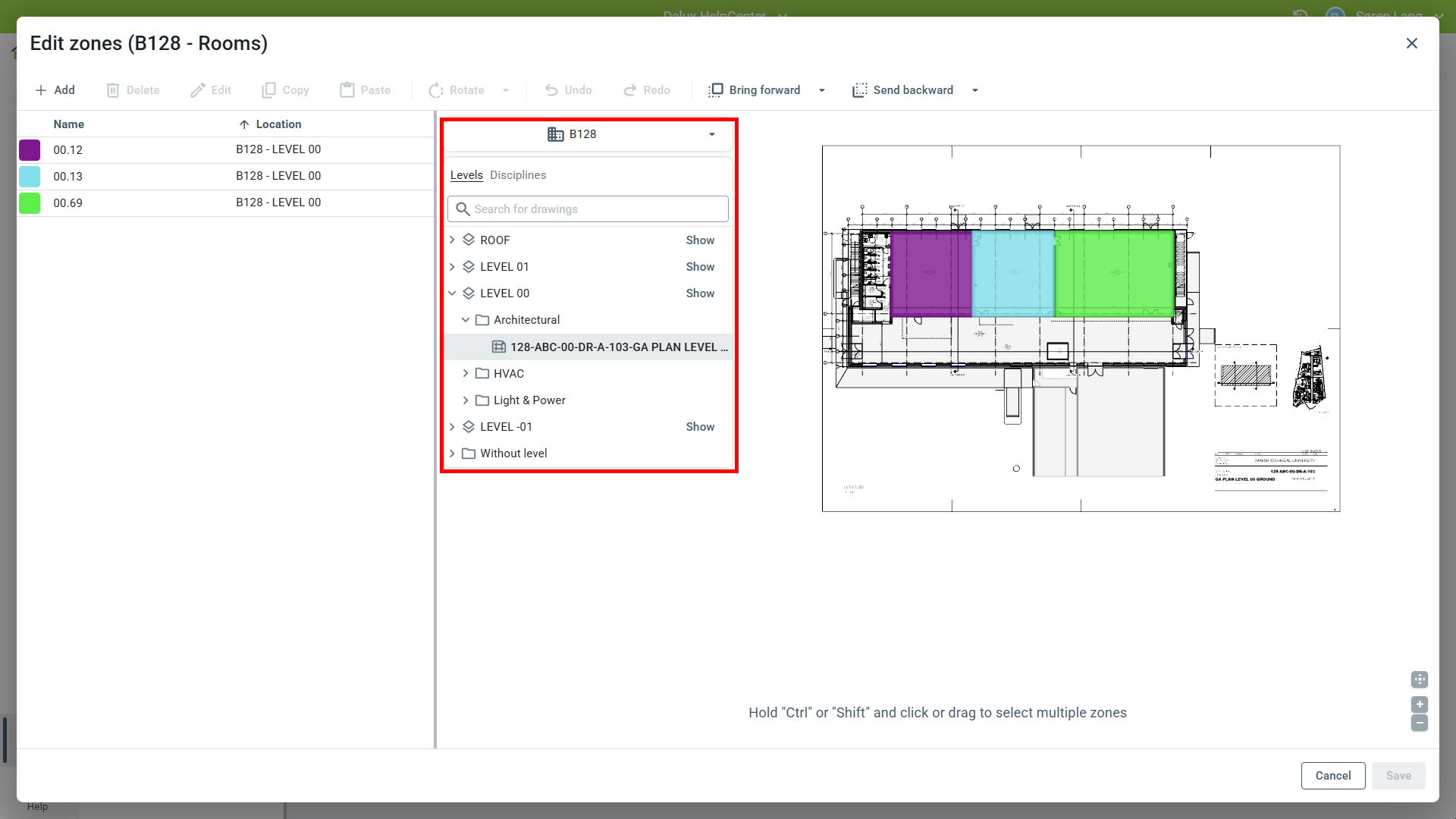

Cone, narisane tukaj, bodo dodane v plast cone. Izberete lahko stavbo in načrt iz menija.

Kako dodati lastnosti conam

Ko ustvarjate ali urejate cone, lahko conam dodate lastnosti za lažji dostop do dodatnih informacij.

Za dodajanje lastnosti narišite novo cono ali dvokliknite na ime cone iz seznama, da jo odprete. Nato lahko dodate ročno ali prilepite iz preglednice en oziroma dva stolpca podatkov.
