Vtičnik Tekla je izdelal Dalux in deluje s Teklo ter vam pomaga pri opravilih, kot so nalaganje modelov in načrtov ter ustvarjanje ali pregledovanje komentarjev.
Ta članek vam prikazuje, kako naložiti modele in načrte z uporabo vtičnika. Vtičnik ne naloži dejanske datoteke modela Tekla v Dalux. Namesto tega je obdelana kot datoteka "daluxbim".
Če želite izvedeti, kako prenesti vtičnik, preberite ta članek: Daluxovi vtičniki za programsko opremo za modeliranje
Kako naložiti in posodobiti datoteke vašega 3D-modela in načrtov
Uporabniške pravice
Če želite naložiti dokumente iz Tekle, morate biti v uporabniški skupini z dovoljenji za urejanje stavb in lokacij v ustreznem projektu Dalux. Če tega ne morete storiti, se obrnite na upravitelja projekta.
Izberite projekt in stavbo
Če želite naložiti svoj model iz Tekle v Dalux, odprite Teklo in se prepričajte, da ste v vtičniku prijavljeni v svoj račun Dalux.
Izberite ali spremenite projekt tako, da kliknete Spremeni projekt in izberete projekt s seznama.
Kliknite Naloži v orodni vrstici, izberite stavbo in datoteko, v katero želite naložiti svoj model, nato pa kliknite OK:
Če je to prvič, da nalagate ta model, v polju Datoteka izberite "nova datoteka". Če ste ta model že naložili, izberite datoteko, ki jo želite posodobiti.
Pomembno!
Prepričajte se, da stavba, v katero želite naložiti svojo datoteko Tekla, v projektu Dalux že obstaja, saj prek vtičnika ne morete ustvarjati novih stavb.
Naloži datoteke
Na glavnem zaslonu za nalaganje lahko izberete datoteke, ki jih želite naložiti, in si ogledate metapodatke, povezane z njimi.
Obvestilo
Če nalagate prvič, najprej pojdite skozi Preslikavo nivojev,
Preslikavo lastnosti in
Preslikavo disciplin (glejte spodaj). Vtičnik shrani te nastavitve za prihodnja nalaganja.
Ime datoteke: To je ime datoteke v Daluxu. To spremenite pod Preslikava lastnosti, da ga izpolnite z lastnostmi Tekla, ali pa dvokliknite ime datoteke v pogledu seznama, potem ko ga izberete, da ga spremenite ročno.
Različica: To je različica, ki jo bo datoteka dobila v Daluxu po nalaganju (vsak izvoz bo povečal to številko).
Mapa: Izberite mapo v Dalux Boxu, v katero bo datoteka naložena.
Če je mapi priložena predloga za poimenovanje datotek, vtičnik prikaže opozorilo, če se ime ne ujema s predlogo. Vtičnik ne naloži datotek, katerih imena se ne ujemajo s predlogo.
Naloženo: To je datum zadnjega nalaganja te datoteke.
Aktiven pogled: Izberite pogled, ki določa nivo, na katerega naj bo načrt preslikan. Izberite "Brez preslikave", če ne želite, da bi bil načrt/list povezan z nivojem.
Daluxov nivo: Izberite nivo, na katerega bo načrt preslikan glede na aktiven pogled.
Številka: To je številka lista načrta (urejati je mogoče samo v Tekli).
Naslov: To je ime, uporabljeno za načrt v Designu in Lokacijah. Vrednost vnesite ročno ali jo preslikajte pod Preslikava lastnosti.
Opis vsebine: To je sistemsko polje metapodatkov. Vrednost vnesite ročno ali jo preslikajte pod Preslikava lastnosti.
Po meri metapodatki iz projekta se prikažejo tukaj in se obnašajo kot 'Opis vsebine'.
Izberite datoteke s potrditvijo polj, vtičnik pa poudari vsako izbrano vrstico.
Oranžna zvezdica označuje obvezno polje. Za nalaganje datoteke morate izbrati vrednost.
Nasveti in triki
Več izbir lahko izvedete tako, da med izbiranjem več vrstic držite tipko Ctrl ali Shift.
Datoteke modela
Modeli delujejo enako kot načrti, z dvema glavnima razlikama.
Aktiven pogled (3D)

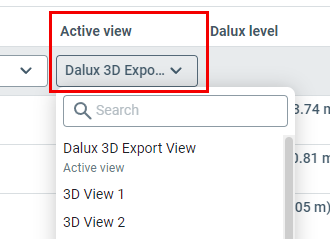

Izberite 3D-pogled, ki ga želite uporabiti za nalaganje. Nalaganje uporablja nivo podrobnosti tega pogleda, vtičnik pa naloži samo elemente, vidne v tem pogledu.
Preslikava nivojev
OPOZORILO
Če vaš projekt Dalux že vsebuje nivoje, med nalaganjem v Dalux ne ustvarjajte nivojev iz svojih listov.
Preslikava nivojev prikazuje nivoje iz modela. Vsakega od njih lahko preslikate na nivo Dalux in mu dodelite ime.
Lahko:
- Izberite obstoječe nivoje, če so že bili ustvarjeni v Daluxu.
- Ustvarite novega na podlagi nivoja iz modela.
- Izberite 'Brez preslikave nivoja' in vtičnik nivoja ne bo uvozil.
Preslikava lastnosti
V Preslikava lastnosti, določite ime datoteke in preslikate katere koli metapodatke Dalux na lastnost Tekla.
Lastnost Dalux: Izberite sistemsko ali lastno polje metapodatkov projekta Dalux. Prikaže trenutno vrednost, uporabljeno za vsako datoteko.
Lastnost Tekla: Izberite lastnosti iz modela Tekla. Prikaže novo vrednost, ki bo uporabljena za lastnost Dalux po kliku Uporabi.
Ko kliknete Uporabi in naložite datoteke v Dalux, vtičnik to nastavitev shrani in jo ob naslednjem nalaganju ponovno uporabi.
Prejšnjo preslikavo, uporabljeno med zadnjim nalaganjem, lahko obnovite tako, da v spodnjem levem kotu kliknete "Vrni zadnjo naloženo preslikavo".
Nasveti in triki
Naslov je ime, ki se prikaže pod Lokacijami, zato naj bo kratko in jedrnato.
Če želite dodati dve lastnosti Tekla lastnosti Dalux, ju združite v novo lastnost Tekla in nato to novo lastnost Tekla dodelite lastnosti Dalux.
Preslikava disciplin
V preslikavi disciplin lahko 'Disciplino', 'Poddisciplino' ali oboje preslikate z uporabniškim vnosom ali lastnostjo Tekla.
Lastnost Dalux: Izberite Disciplino ali Poddisciplino. Prikaže trenutno vrednost, uporabljeno za vsako datoteko.
Lastnost Tekla: Izberite lastnosti iz modela Tekla. Prikaže novo vrednost, ki bo uporabljena za lastnost Dalux po kliku Uporabi.
Ko kliknete Uporabi in naložite datoteke v Dalux, vtičnik to nastavitev shrani in jo ob naslednjem nalaganju ponovno uporabi.
Prejšnjo preslikavo, uporabljeno med zadnjim nalaganjem, lahko obnovite tako, da kliknete "Vrni zadnjo naloženo preslikavo".
Nasveti in triki
Dalux uporablja disciplino in poddisciplino za razvrščanje načrtov pod Lokacijami.
Sporočilo

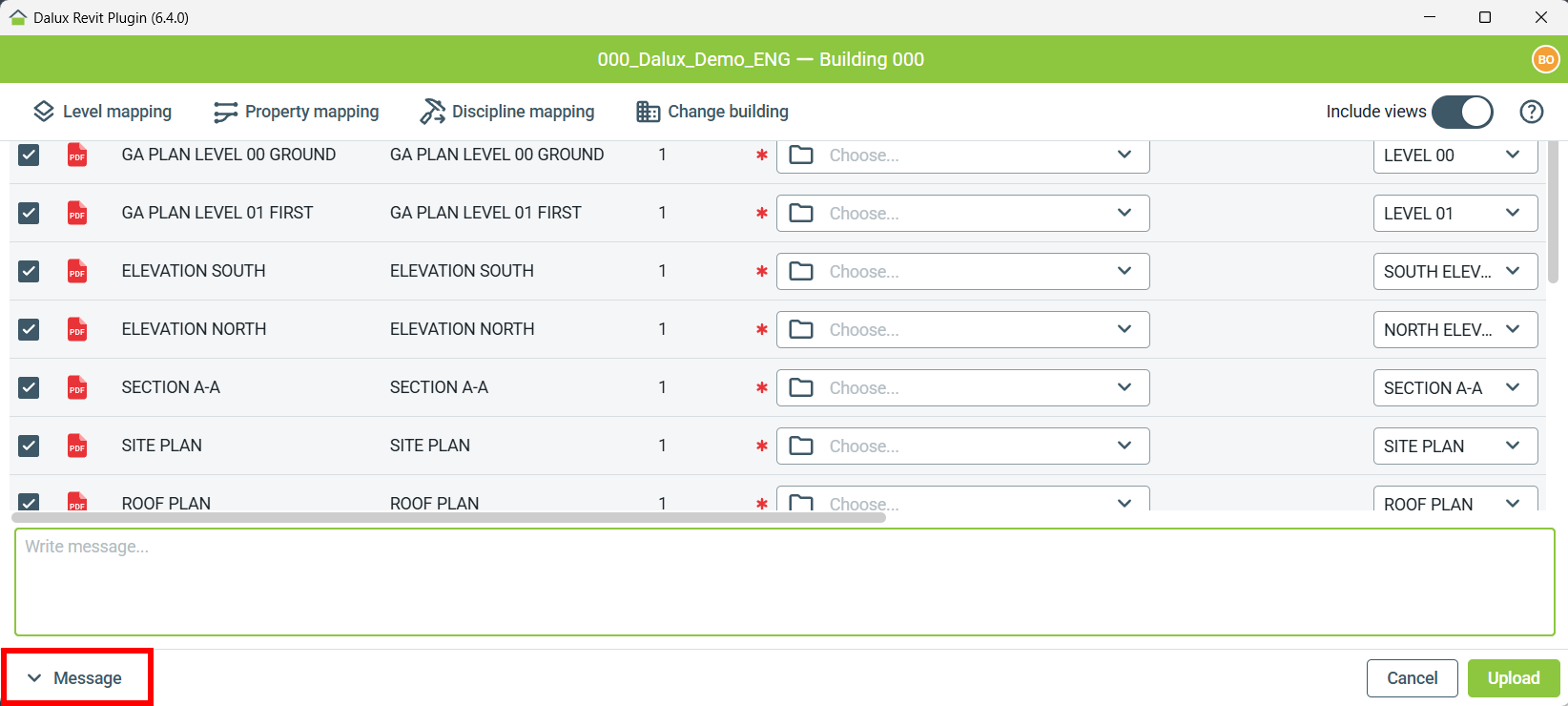

Na dnu lahko vnesete sporočilo, da pojasnite razlog za nalaganje. Dodate lahko samo eno sporočilo za celotno nalaganje, ne pa za vsako posamezno datoteko. Sporočilo se prikaže v dnevniku nalaganja v Dalux Box Pro.
Po nalaganju
Ko končate z nastavitvijo datotek in kliknete "Naloži", boste videli zaslon napredka.
Ko so vse datoteke naložene, rezultat za vsako uspešno nalaganje prikaže kljukico.

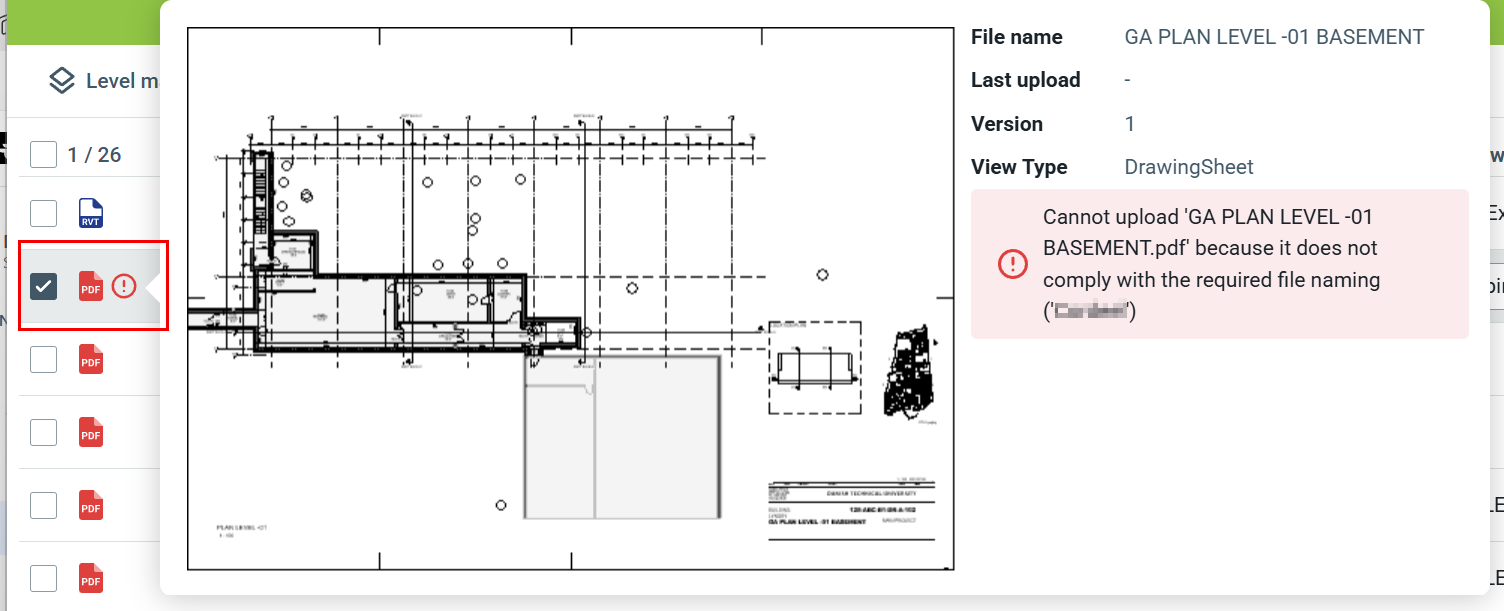

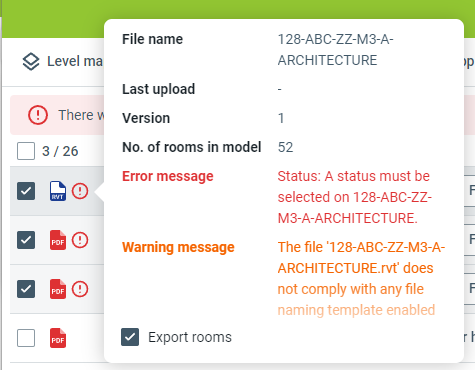

Če katera od datotek ne uspe naložiti, se na desni strani vsake od njih prikaže rdeča ikona z informacijami. Zadržite kazalec nad ikono, da vidite razlog.
Obvestilo
Vaš model bo naložen v modul Lokacije kot datoteka daluxbim. Če je model povezan z Dalux Boxom, bo tam prav tako shranjen kot datoteka daluxbim.
