V tem članku je prikazano, kako lahko v modulu Lokacije naredite prereze 3D modela in izmerite željene razdalje ali površino.
Kako narediti reze
Horizontalni ali vertikalni rezi

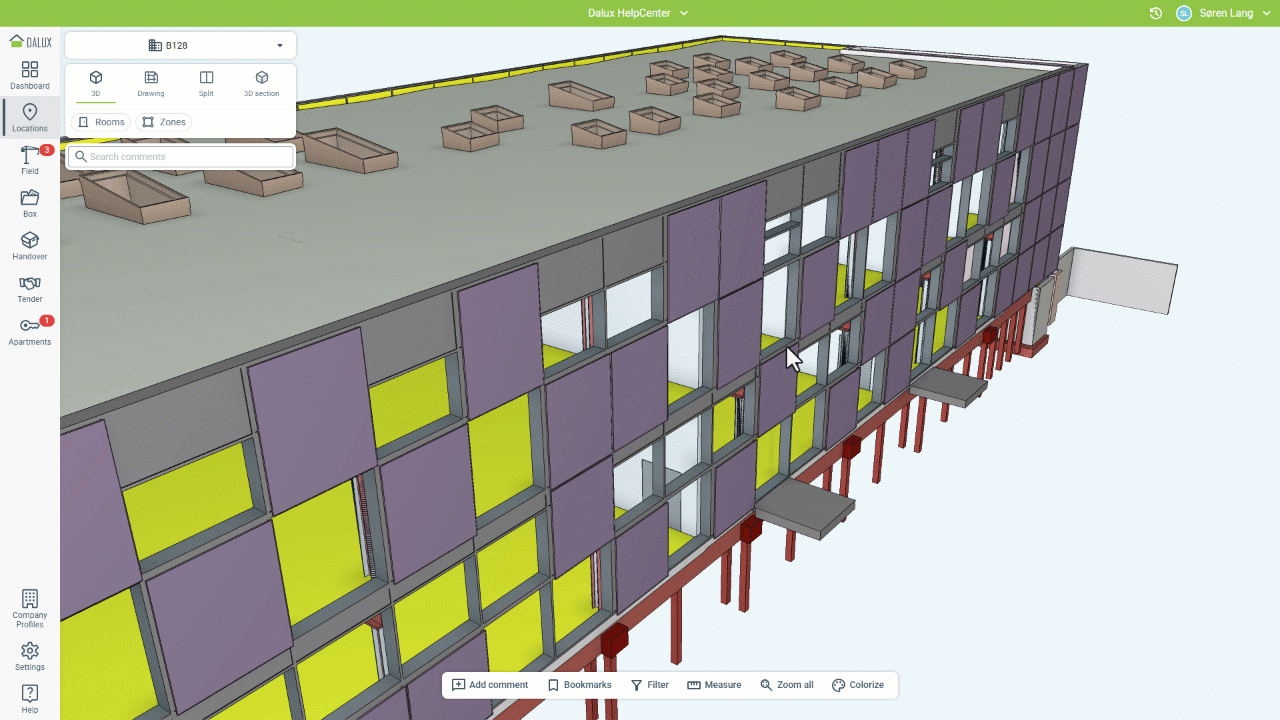

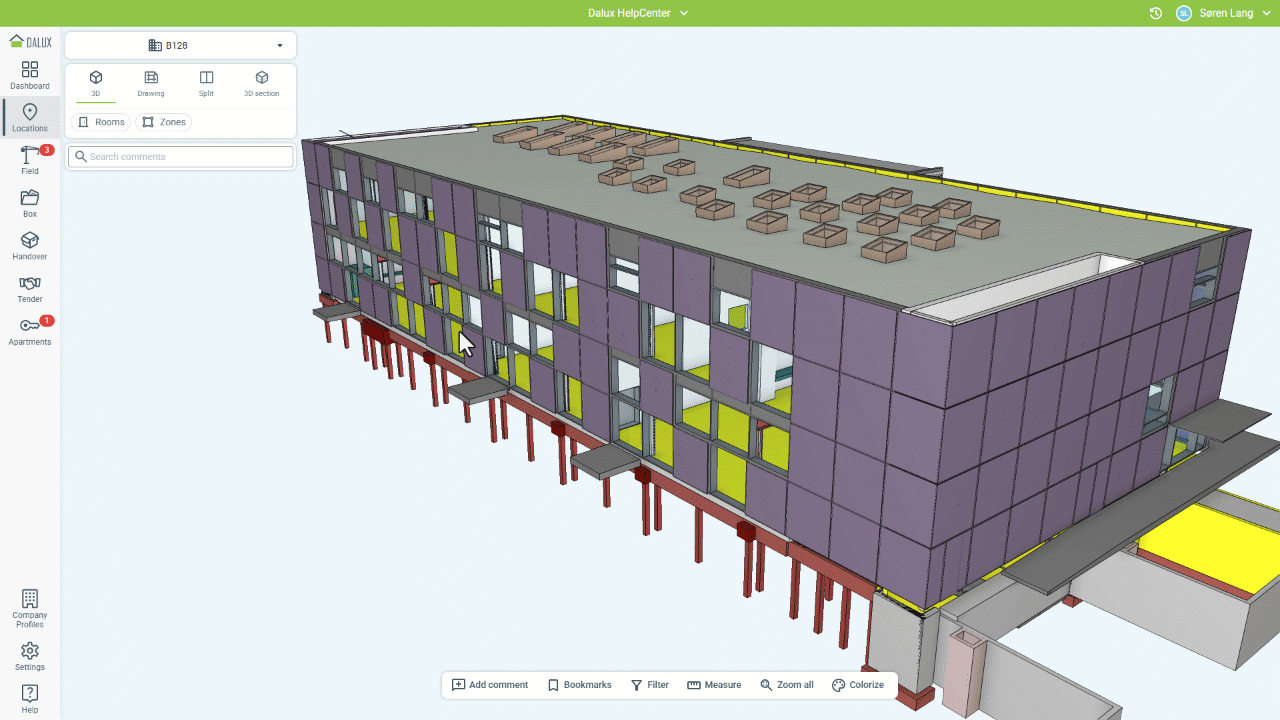

Da bi prerezali model, pojdite na Lokacije in izberite stavbo. Kliknite na ploskev elementa modela, ki bo izhodišče za ustvarjanje željenega prereza. Nato kliknite ikono
.
Če kliknete na horizontalni element, bo 3D model prerezan horizontalno, če kliknete na vertikalni element pa vertikalno.
Za odstranitev reza kliknite v desnem spodnjem kotu na Odstrani rez.
Namigi in triki

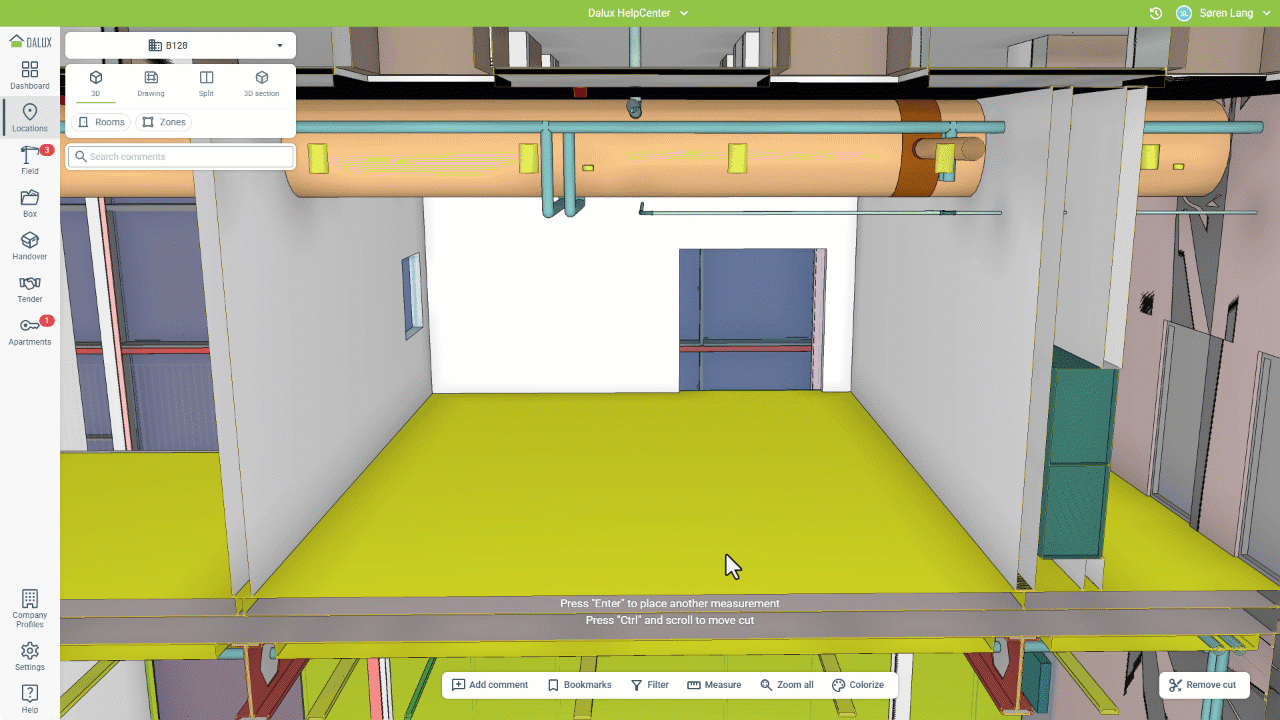

Za premikanje reza navzgor ali navzdol lahko uporabite tudi CTRL + kolešček na miški.
Ustvarite lahko tudi več rezov hkrati.
Box izrez
Če želite rezati v več smeri hkrati, uporabite Box izrez.
To storite tako, da najprej kliknete na element in nato še na pod
Reži. Nato izberite 'Box izrez'.
Ustvari se Box izrez, ki ga lahko prilagodite z različnimi smernimi puščicami. Za odstranitev reza kliknite v desnem spodnjem kotu na Odstrani rez.
Prezri reze
Lahko prezrete rez modela ali določene kategorije, da pridobite več konteksta za te elemente. Da bi to storili, morate po tem, ko ste uporabili Reži, izbrati element in klikniti bodisi na 'Prezri kategorijo' ali 'Prezri datoteko', da bi jih izključili iz reza ter da bi izolirali elemente.
- Prezri kategorijo: izključuje iz reza vse elemente iz te kategorije
- Prezri datoteko: izključuje iz reza vse elemente iz datoteke izbranega objekta
Prikazani primer pokaže kako izpustiti datoteko modela MEP iz reza:
To deluje za vse zgoraj omenjene metode rezanja.
Kako meriti v 3D
Namigi in triki
Da bi pospešili in poenostavili proces meritev v projektu, poskusite uporabite spodaj navedene bližnjice:
- Preslednica nastavi pogled pravokotno na rez kadar uporabimo 2D-rez
- Ctrl+Z za razveljavitev zadnje meritve
- 'Enter’ za aktivacijo zadnje uporabljenega orodja za merjenje
- 'Esc’ za izhod iz načina merjenja
- Kadar uporabljate 3-osni laser lahko s klikom na puščice spremenite obseg meritve

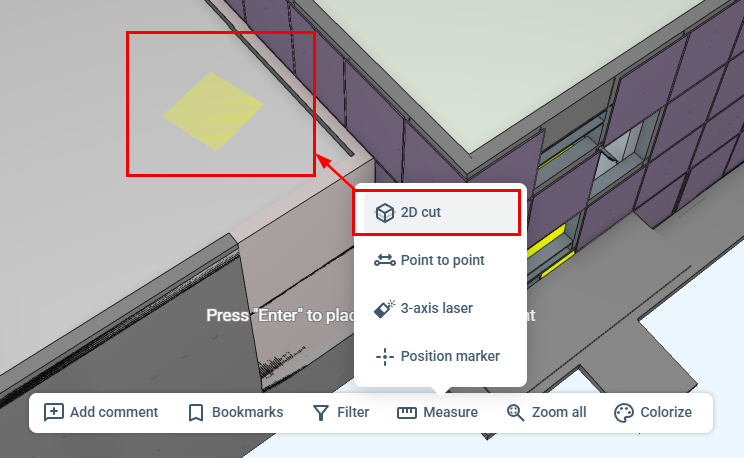

2D-rez
Pred merjenjem v 3D lahko ustvarite 2D prerez vzdolž katerekoli ravnine, da zagotovite, da so vsa merjenja izvedena znotraj te ravnine.
Pojdite na Lokacije in poiščite element, ki ga želite izmeriti
Merjenje
2D-rez
Izberite katero koli ravnino.
To bo ustvarilo rez vzdolž izbrane ravnine in zagotovilo, da se vsa 3D merjenja prilepijo na elemente, ki jih preseka rez. Če so vidne mrežne črte, se bodo 3D meritve prilagajale tudi tem.

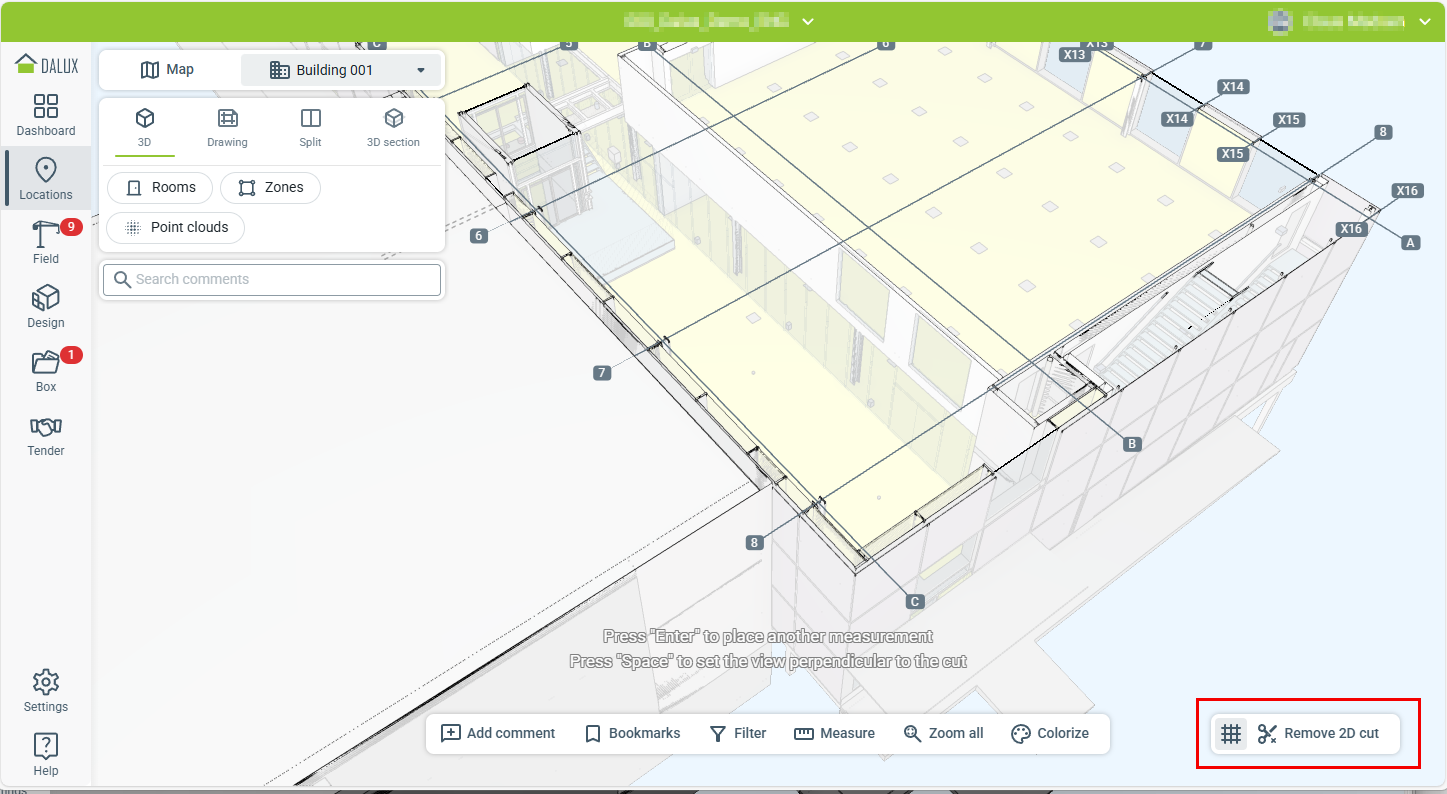

V spodnjem desnem kotu kliknite za vklop ali izklop mrežnih črt ali pa izberite
Odstrani 2D-rez za odstranitev reza in popolno brisanje vseh meritev.

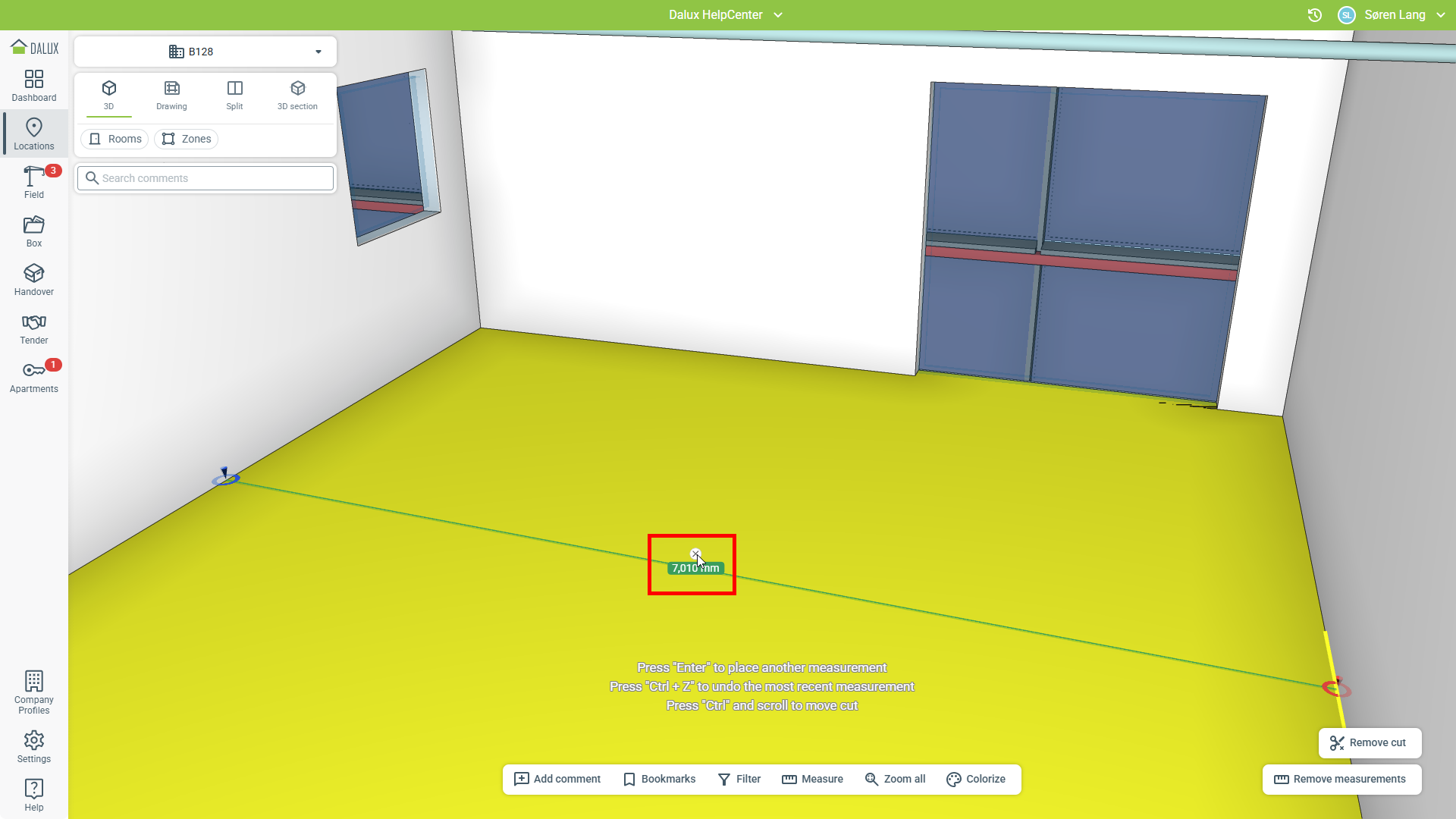

Meritev od točke do točke

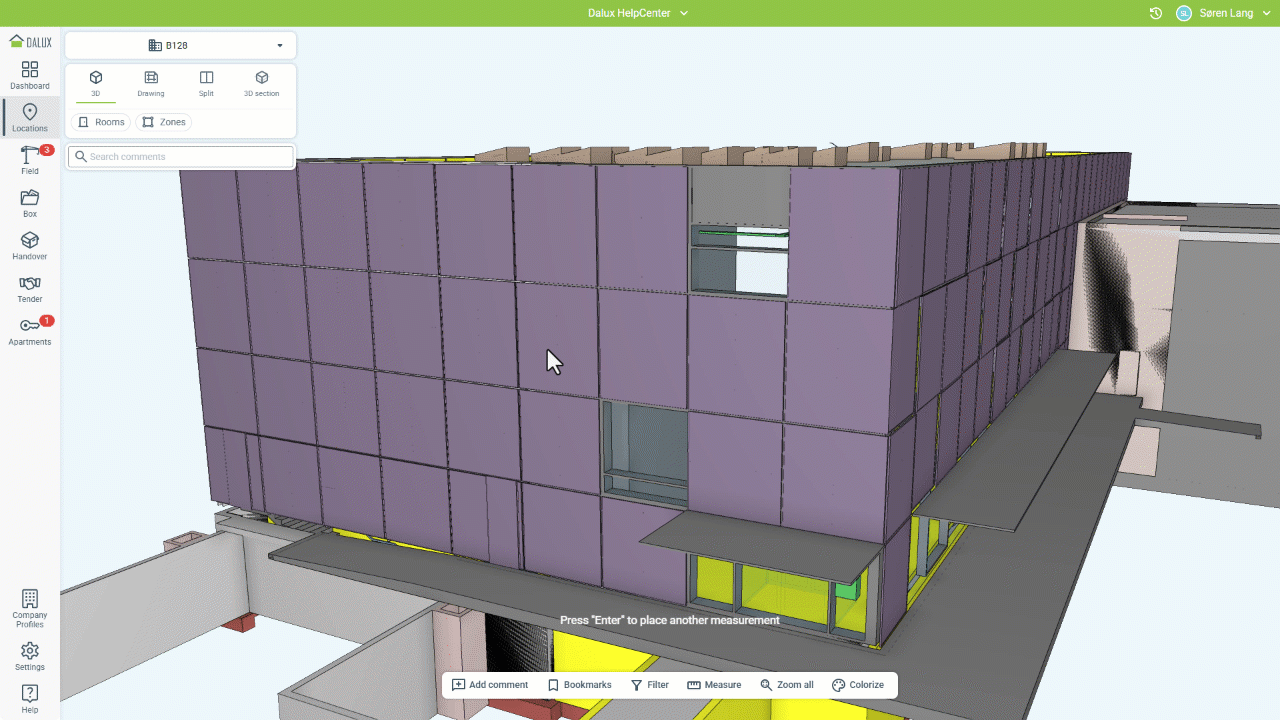

Meritev od točke do točke vam omogoča merjenje med dvema, s klikom določenima, točkama.
Pojdite na Lokacije in najdite element, ki ga želite izmeriti
Merjenje
'Od točke do točke'.
S ponovnimi kliki na 'Od točke do točke' ali s pritiski na 'Enter' na tipkovnici, lahko opravite poljubno število meritev.
Za odstranitev meritve se z miško pomaknite in kliknite na nad meritvijo.
3-osni laser

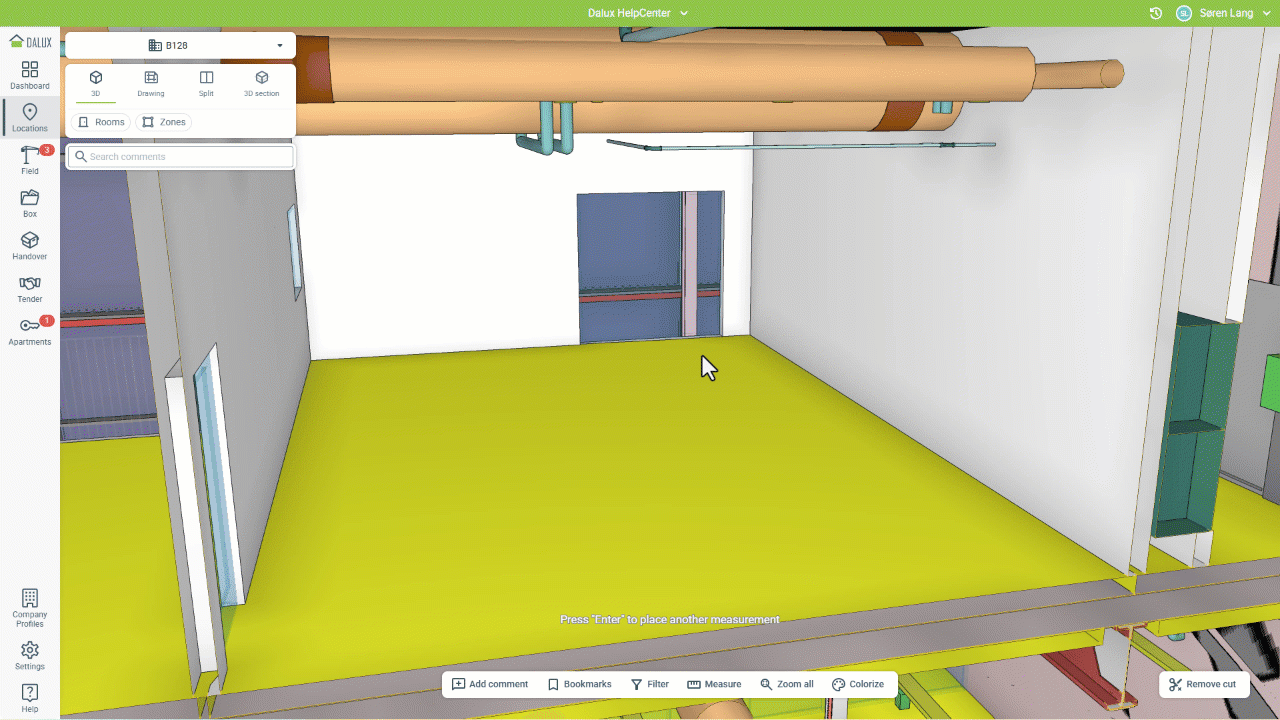

Orodje 3-osni laser omogoča meritve v treh smereh (x, y, z) od izbrane točke na 3D modelu. Deluje zelo podobno kot lasersko merilno orodje na gradbišču.
Pojdite na Lokacije in poiščite element, ki ga želite izmeriti
Merjenje
'3-osni laser'.
Nato poljubno kliknite nekje v vašem modelu, da postavite laser. Laser lahko premaknete tako, da nanj kliknete in ga povlečete na drugo lokacijo.
Več laserjev lahko dodate s ponovnim klikom na '3-osni laser'.
Namigi in triki
S puščicami na koncu meritve lahko laser razširite ali premaknete na naslednjo površino.

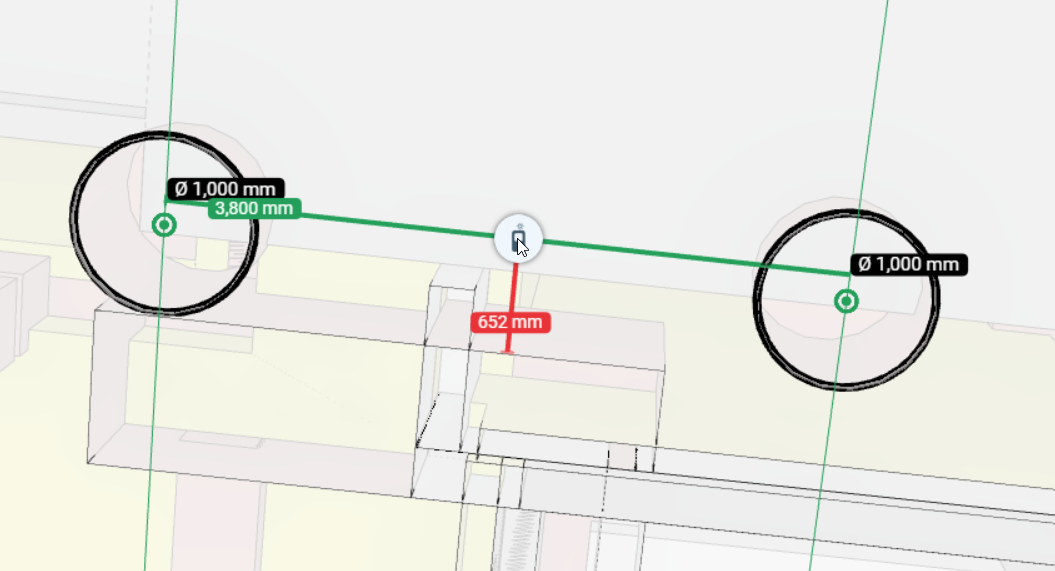

Pri merjenju okroglih predmetov z merjenjem od točke do točke ali 3-osnim laserjem se meritve izvajajo iz središča predmeta.

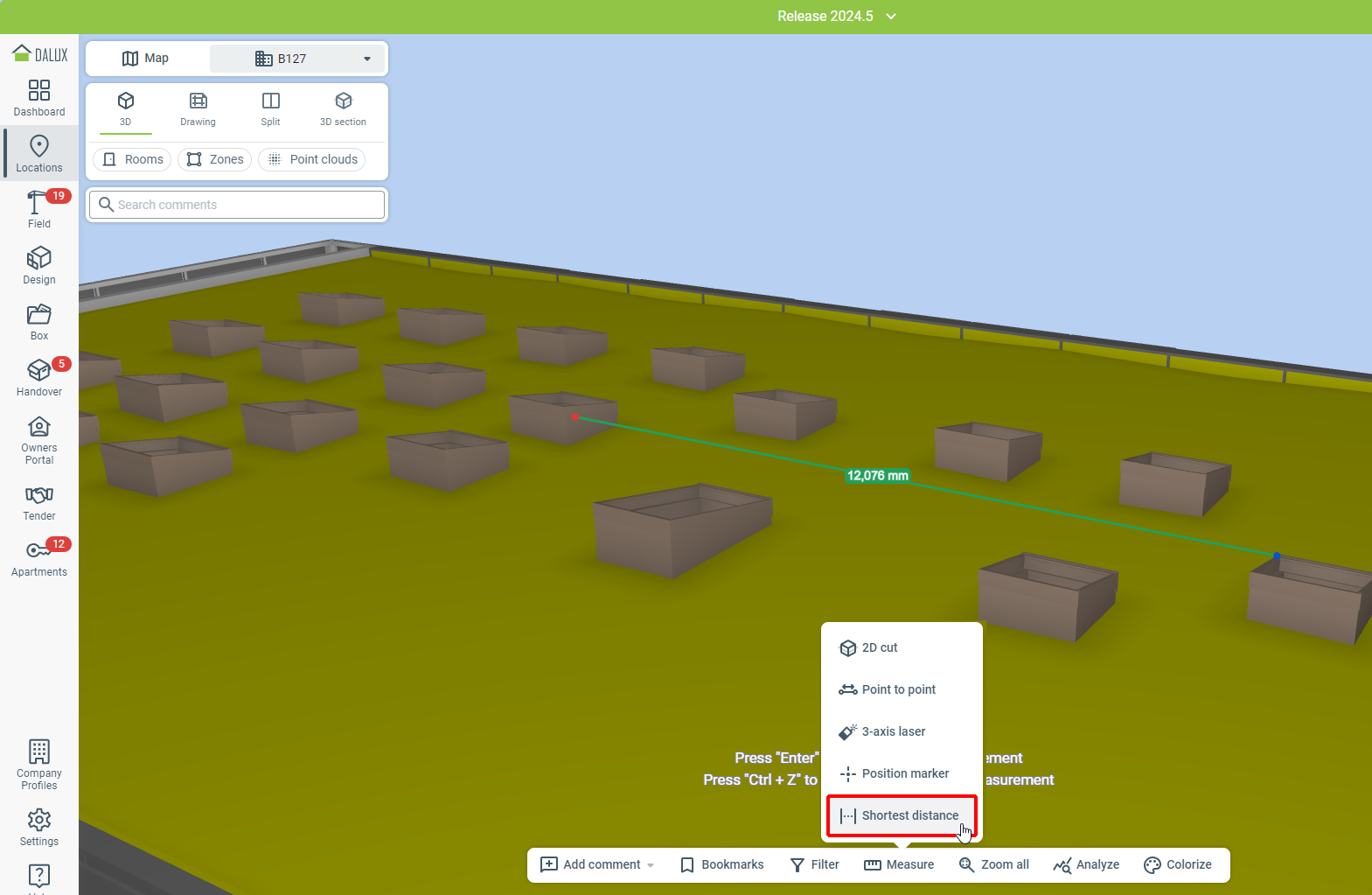

Izmerite najkrajšo razdaljo
Če uporabljate Dalux namizno aplikacijo, lahko izmerite najkrajšo razdaljo med dvema predmetoma v vašem modelu. Ko kliknite na dva predmeta v modelu bo izmerjena najkrajša razdalja med njima.

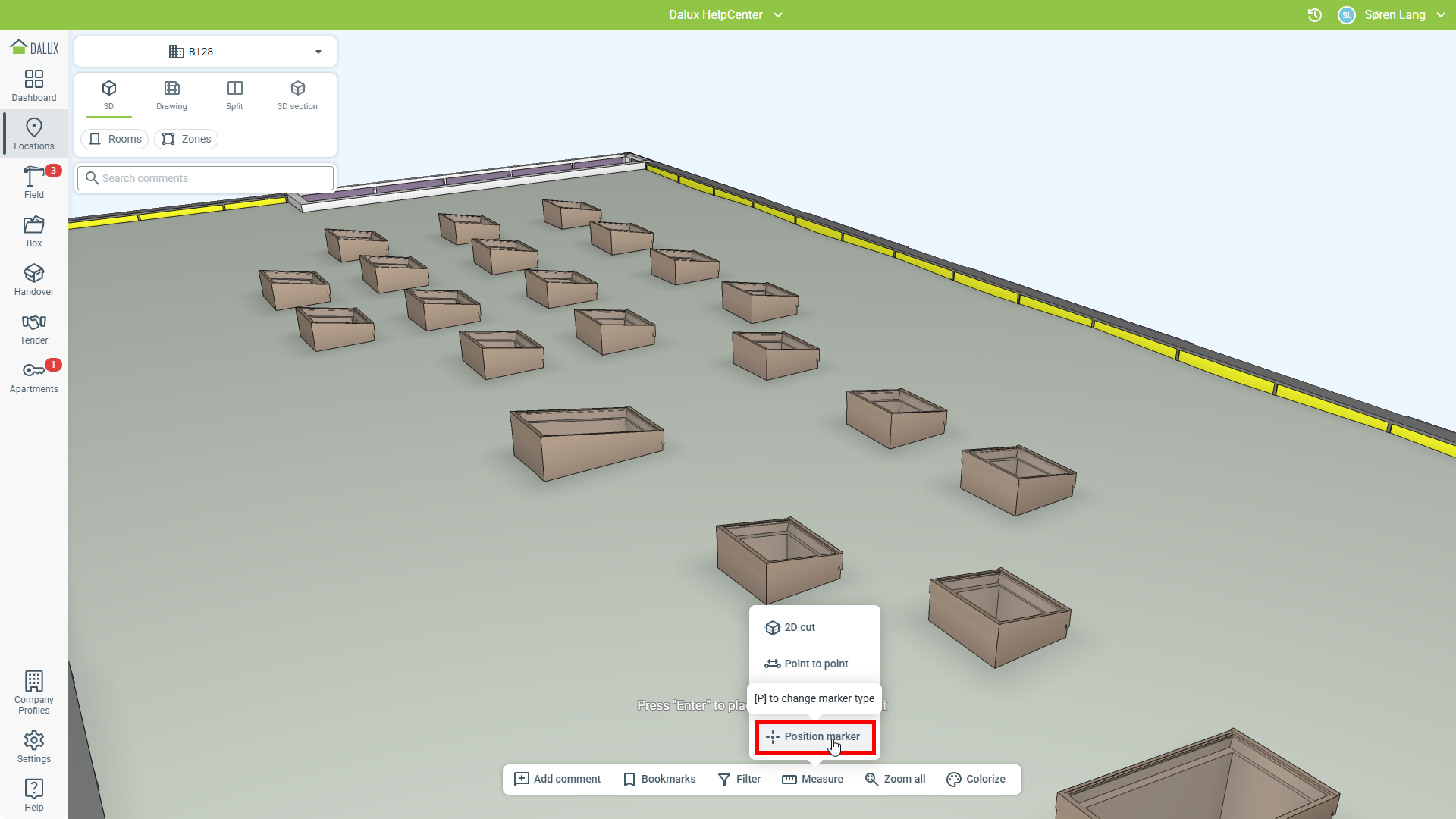

Koordinata točke

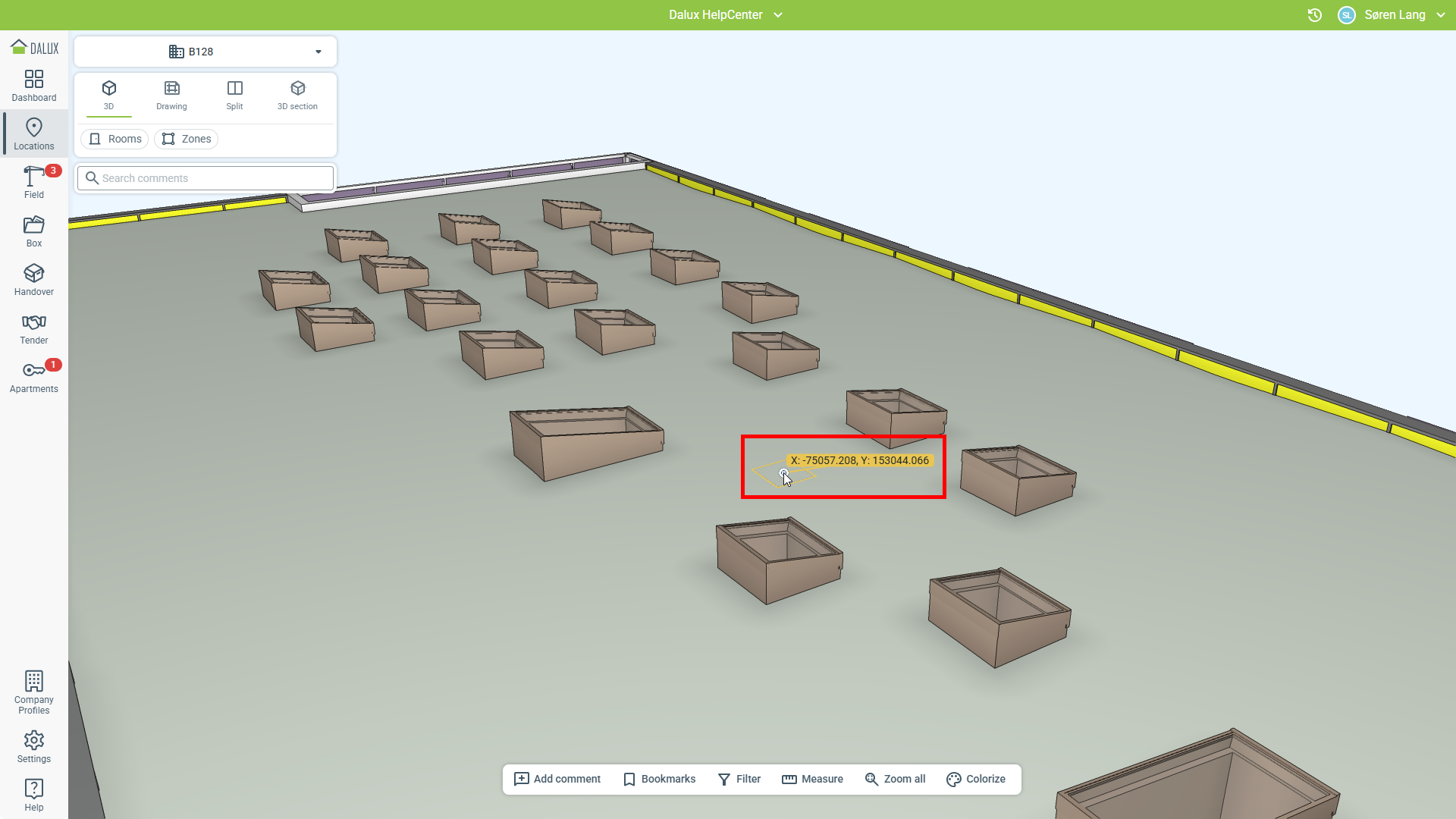

Natančen položaj (koordinate) izbrane točke v modelu lahko dobite s pomočjo ukaza Koordinata točke.
Kliknite Merjenje
'Koordinata točke'
Kliknite nekje v modelu, da postavite oznako.
Koordinate položaja lahko tudi kopirate s klikom na ali jih odstranite s klikom na
.
Kako meriti v 2D
Namigi in triki

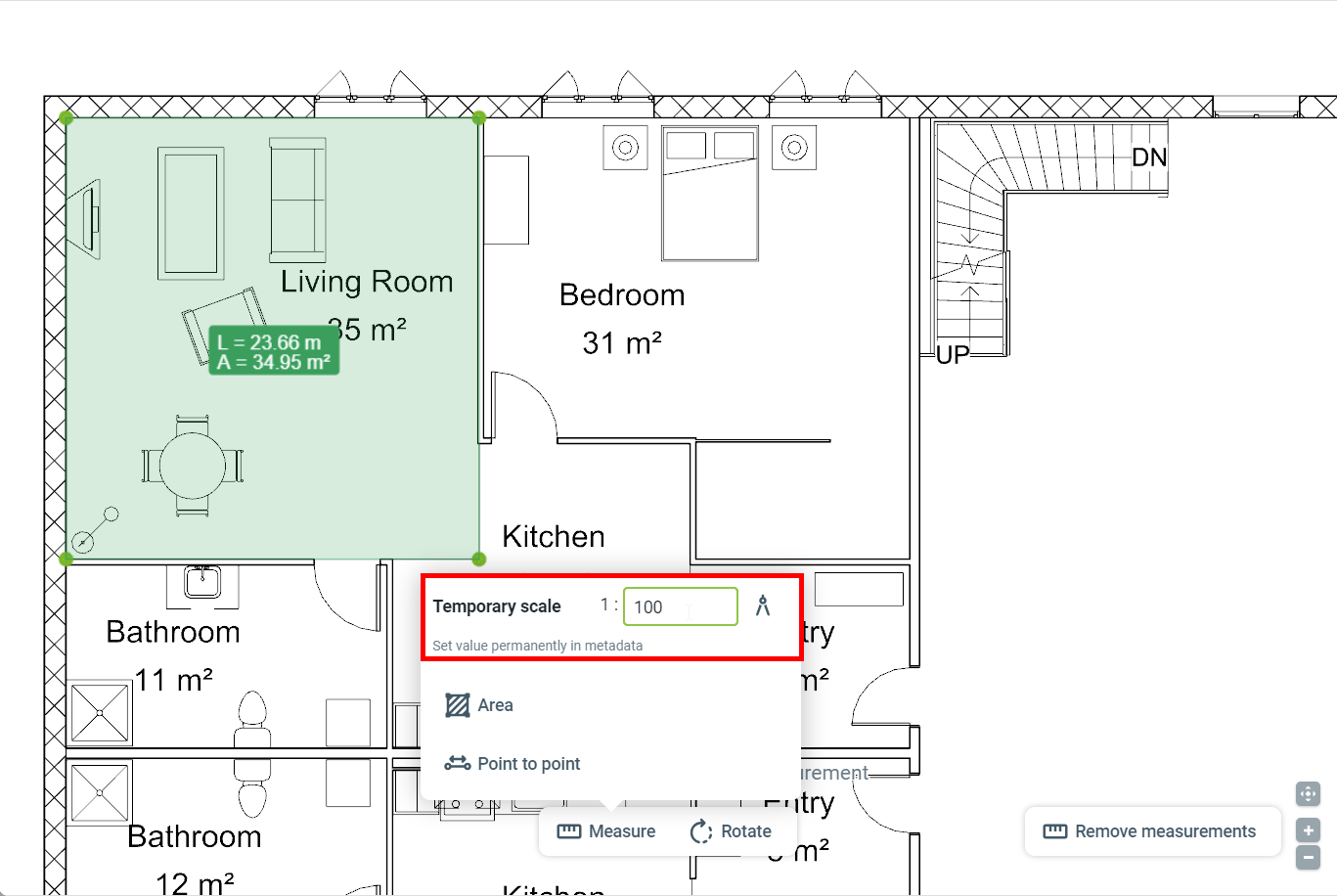

Če vaš načrt nima nastavljenega merila, lahko za namen uporabe funkcionalnosti nastavite začasno merilo za načrt.

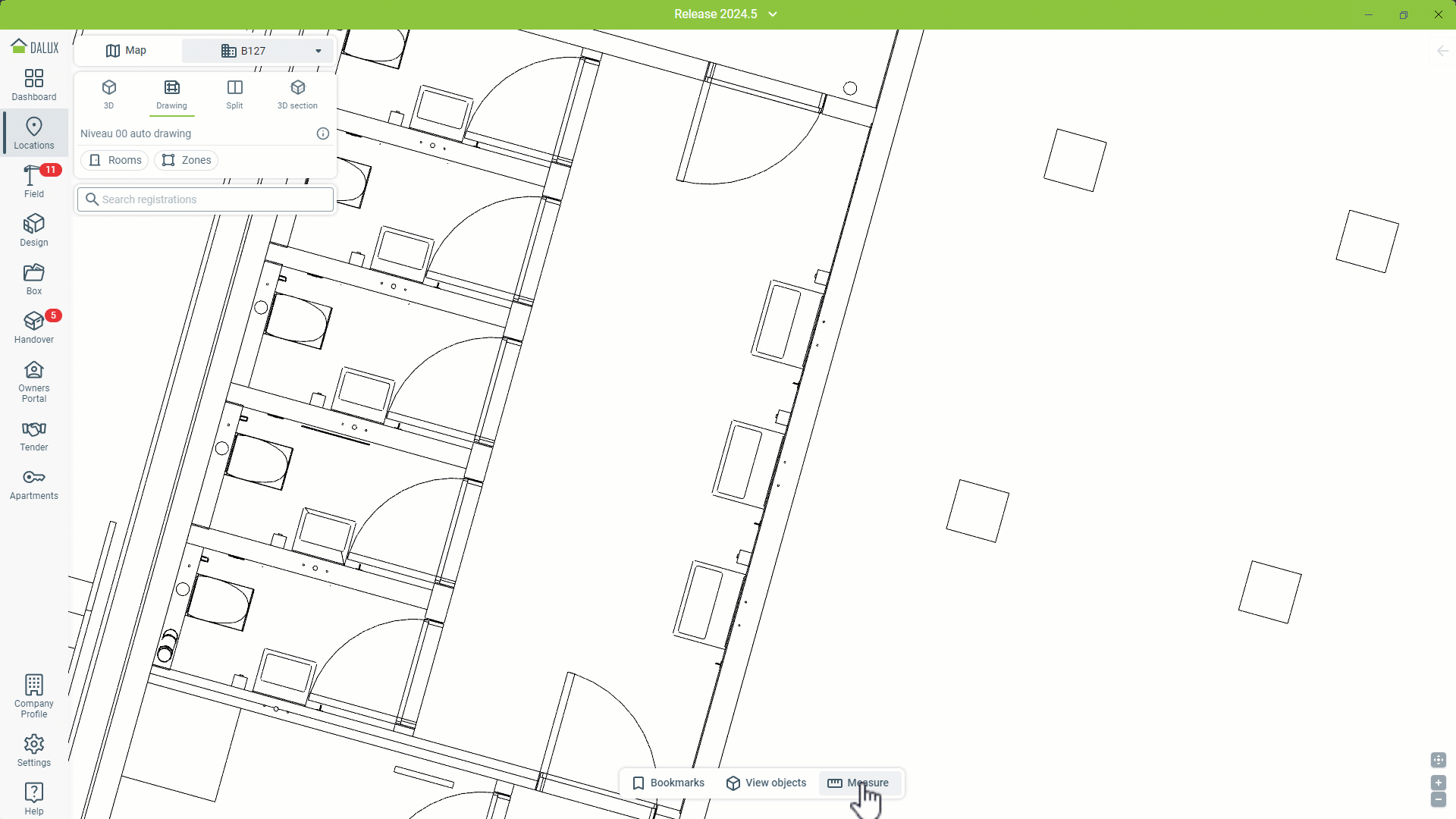

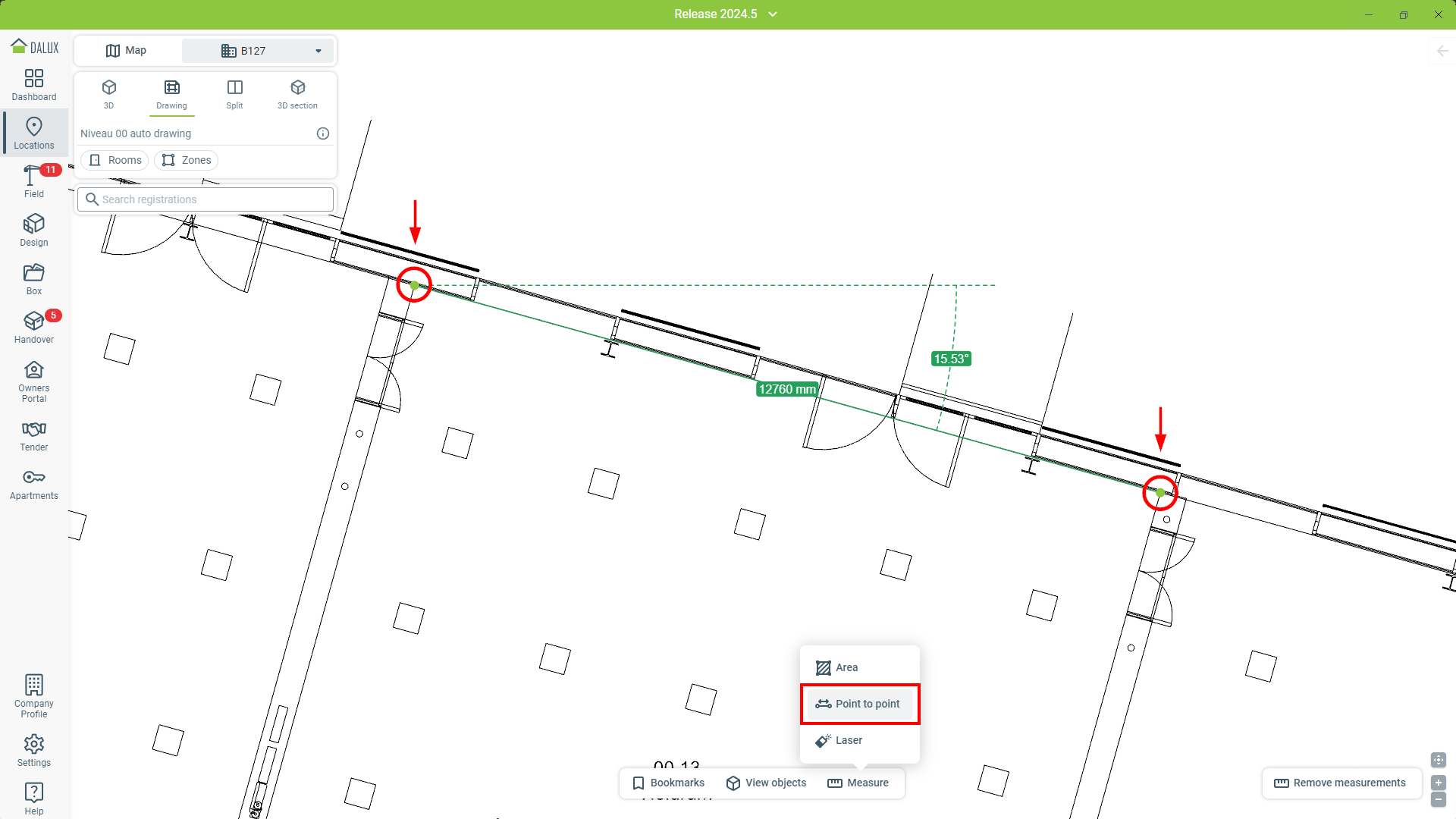

Meritev od točke do točke
Meritev od točke do točke vam omogoča merjenje razdalje med dvema točkama.

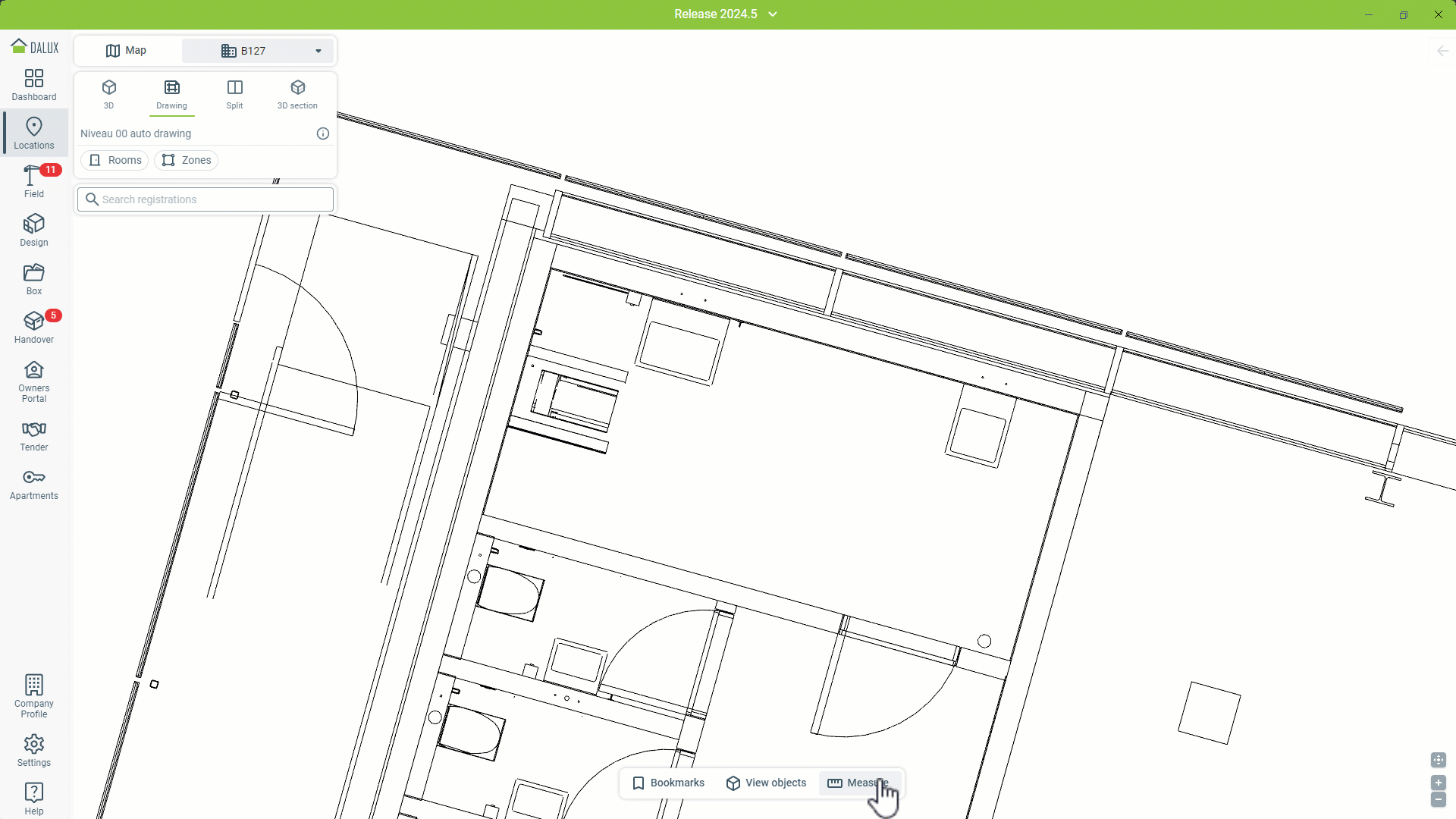

Pojdite na Lokacije in najdite element, ki ga želite izmeriti
Merjenje
'Od točke do točke'.
Izberite dve točki na načrtu, med katerima želite izmeriti razdaljo. Poleg razdalje lahko izmerite tudi kot do vodoravne črte.
Namigi in triki
Lahko ustvarite serijo meritev v 2D tako, da pritisnete Enter po prvi meritvi. Lahko tudi začnete novo meritev iz končne točke obstoječe meritve s klikom nanjo.

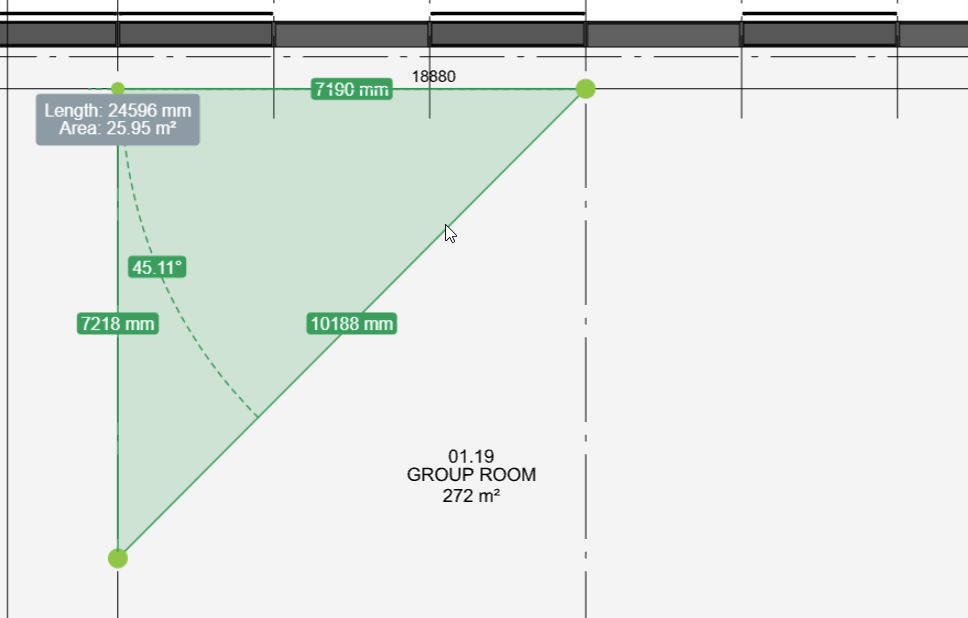

Ko meritev med dvema točkama zaključite v obliko, se površina izračuna samodejno.
Pri izbiri točk vam funkcija za snap pomaga natančno najti kote na vašem načrtu. Prav tako pomaga pri iskanju 90° kotov za ravne površine, kot so stene in vrata.
Območje
Ta funkcija izračuna območje in obseg poligona. Kliknite in povlecite po načrtu, da ustvarite pravokotno obliko.
Lahko tudi kliknete, da ustvarite povezane posamične točke. Ko končate, ponovno izberite začetno točko, da izračunate območje.
Laser
Z lasersko funkcijo lahko izberete katero koli točko na načrtu, Dalux pa bo našel najbližje razdalje do okoliških površin.
Po merjenju kliknite in povlecite na sredini, da premaknete položaj meritve.
Kliknite na puščico ene od končnih točk meritve, da spremenite merjenje na naslednjo črto oz. rob.
