V tem članku je razloženo kako naložiti, upravljati in si ogledati 'Oblake točk' v Daluxu.
Oblaki točk so nabor podatkov o točkah, ki vsebujejo geometrijske koordinate in barvne ter svetlobne vrednosti. Običajno jih generirajo LIDAR skenerji, ki skenirajo območje in zbirajo podatkovne točke. Podatkovne točke se nato pretvorijo v 3D slike v obliki oblaka točk.
Oblaki točk v Daluxu se lahko uporabljajo na več načinov. Najpogostejša uporaba je spremljanje gradbenega procesa za nadzor kakovosti ali za primerjave obstoječega stanja.
Tehnične informacije
V večini primerov je za optimalno uporabo priporočena datotečna oblika .laz. V Daluxu pa dobro deluje tudi večina drugih datotečnih oblik. Priporočamo, da, če je le možno, sledite spodaj predlaganim formatom datotek od leve proti desni, pri čemer je skrajno leva oblika najbolj priporočena, skrajno desna pa najmanj.
.laz .las
.e57
.ply
.pts
.xyz
Največja velikost datoteke je omejena na 8GB.
.pts in .xyz formata datoteke se razlikujeta v svoji specifikaciji, zato njuna pravilna interpretacija ni zagotovljena. Če je to edina razpoložljiva oblika formata, lahko za pretvorbo datotek v format .laz uporabite storitev, kot je Pointzip.
Dalux ne podpira .rcp datotek.
Kako nastaviti oblake točk
Dovoljenja
Skrbniki projektov, vodje načrtovanja projektov in skupine uporabnikov z dovoljenji za urejanje za lokacije lahko upravljajo oblake točk.

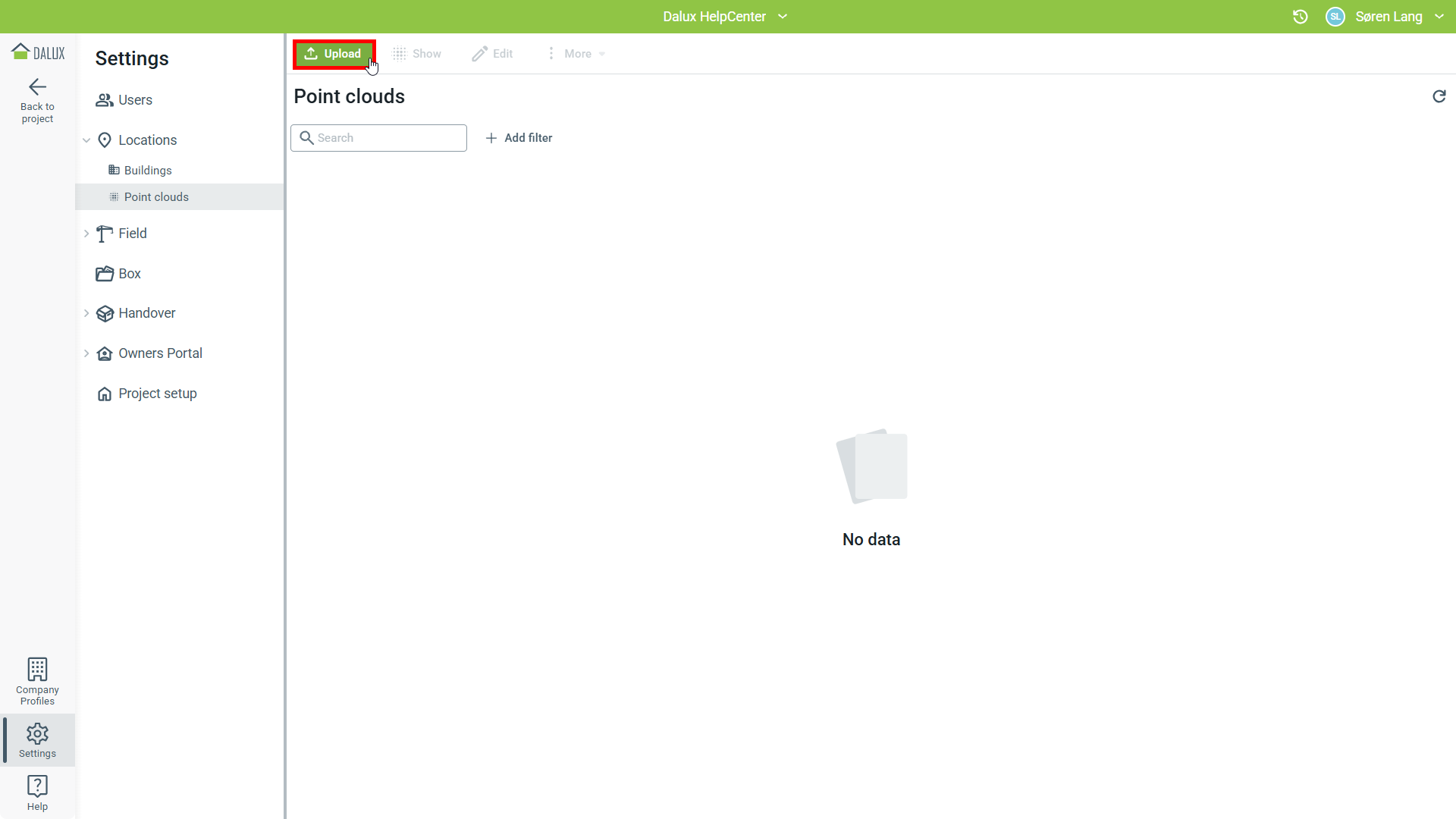

Za nalaganje oblakov točk pojdite na Nastavitve
Lokacije
Oblaki točk
Naloži.

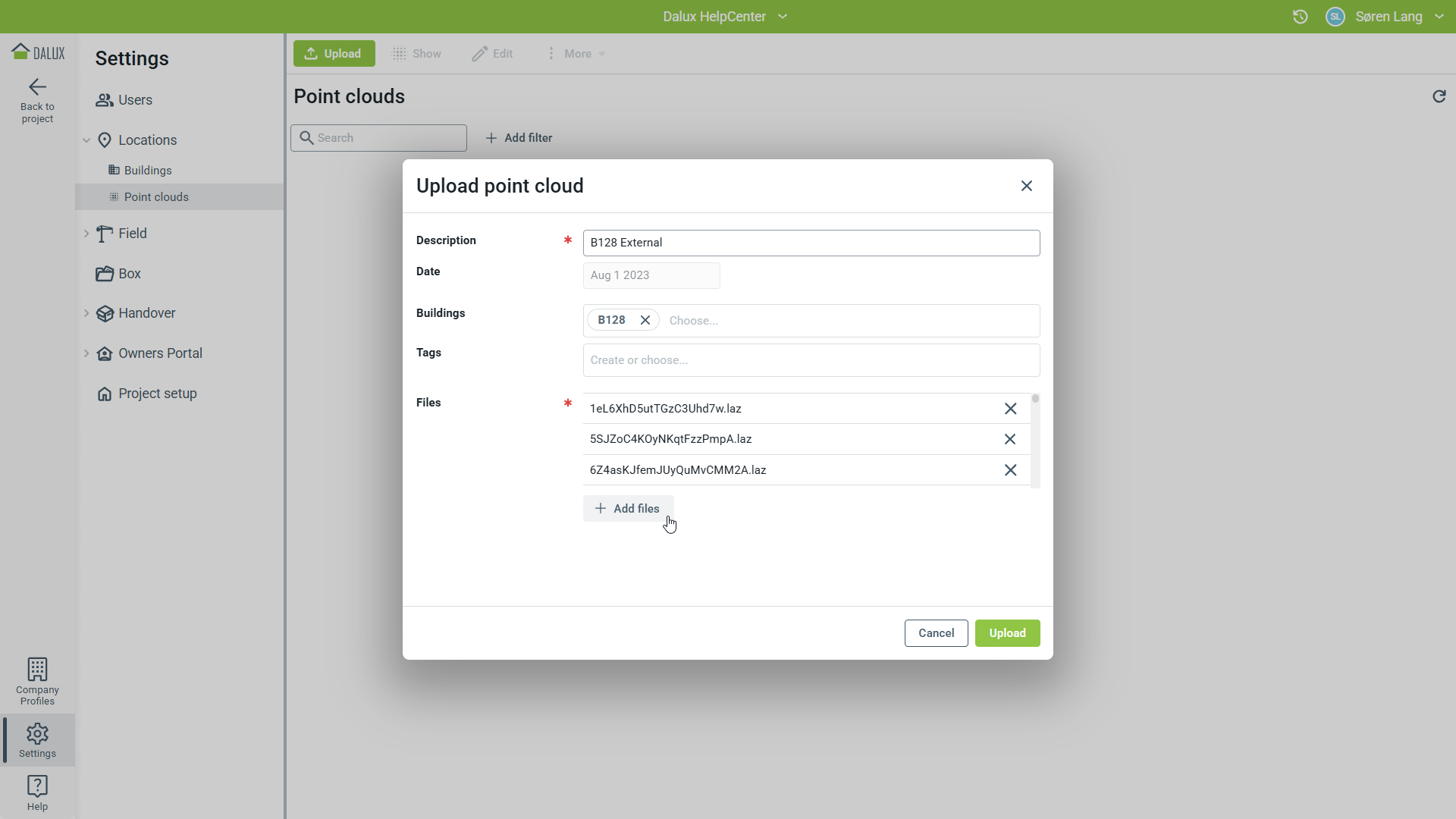

Dodaj opis in izberi, s katero stavbo je oblak točk povezan.
Dodaš lahko svoje oznake, ki ti bodo kasneje v pomoč pri filtriranju in razvrščanju oblakov točk. Oznaka bo prikazana tudi v Lokacije.
Naenkrat lahko naložite eno ali več datotek oblakov točk. Ko so oblaki točk naloženi, jih bo Dalux v ozadju obdelal preden jih bo mogoče uporabiti.
Posamezne datoteke lahko dodate ali odstranite iz oblaka točk tako, da izberete oblak točk ter kliknete na Uredi.
Ce oblak točk lahko izbrišete tako, da ga izberete, kliknete na Več in nato na
Izbriši točkovni oblak.
Če imate oblake točk iz različnih datumov, ustvarite nov oblak točk in sledite istemu postopku.

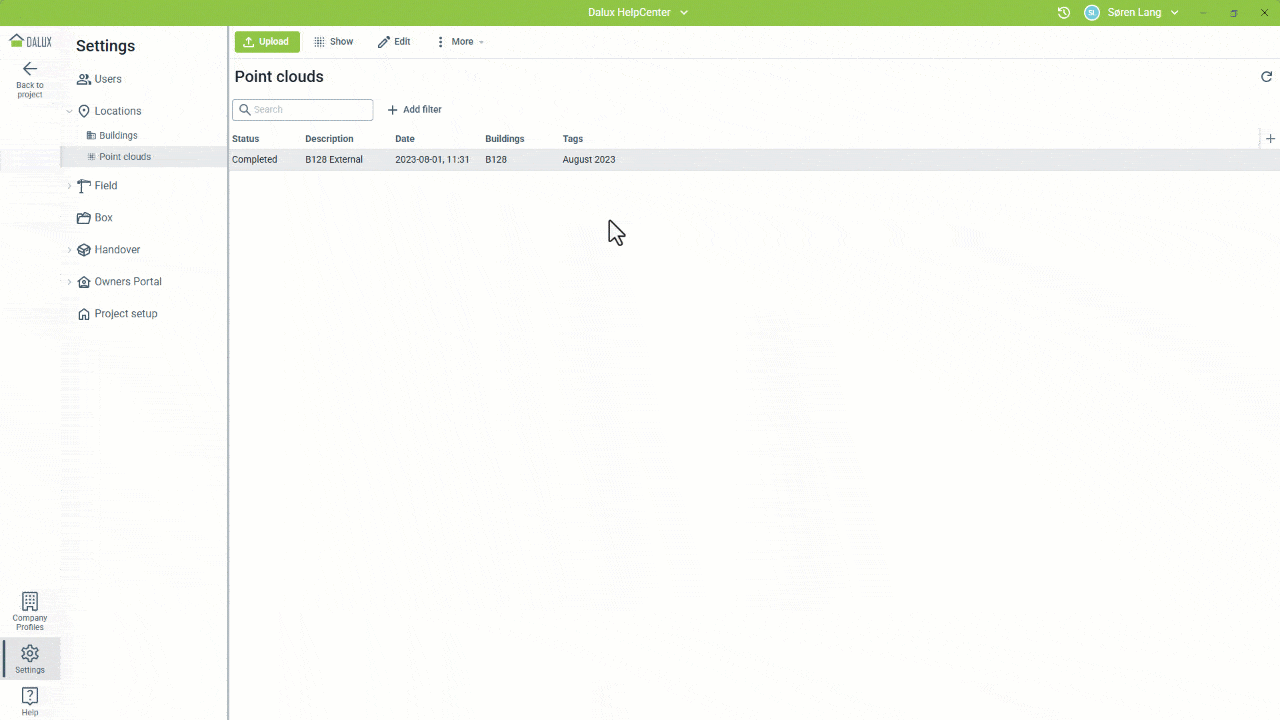

Ko je oblak točk naložen in obdelan, si ga lahko ogledate tako, da izberete oblak točk iz seznama in nato kliknete na Prikaži v zgornjem meniju.
Tehnične informacije
Kako prenesti oblake točk iz Daluxa
Če želite iz Daluxa prenesti oblake točk, pojdite na:
Nastavitve
Lokacije
Oblaki točk
Izberite oblak točk iz seznama
Uredi.

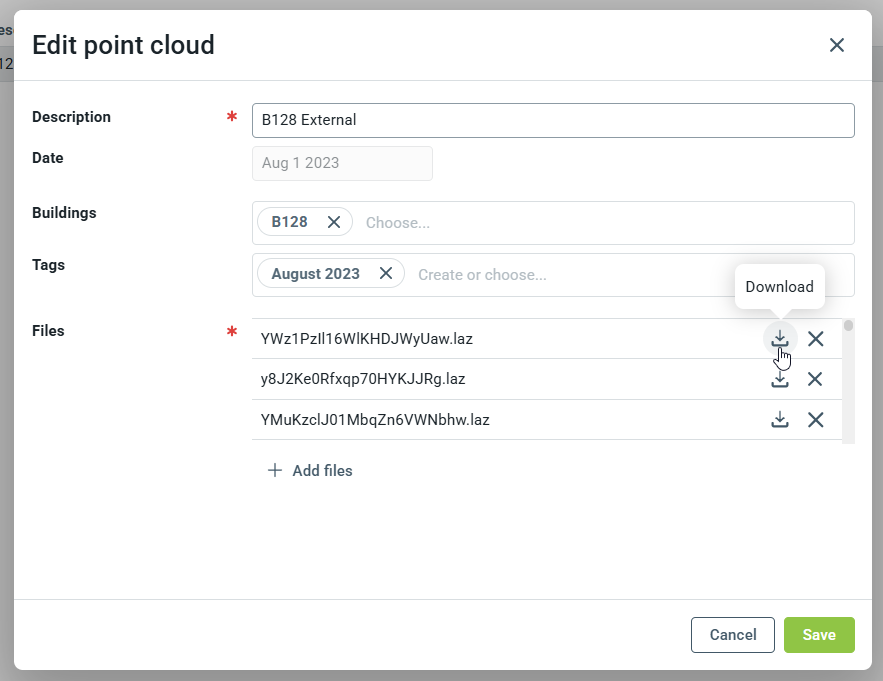

V pojavnem oknu se vam bo odprl oblak točk. Vsako datoteko znotraj oblaka točk lahko prenesete s klikom na ikono .
Kako uporabljati oblake točk v Lokacijah
Če sta oblak točk in 3D-model poravnana, se lahko oblak točk prikaže skupaj s 3D-modelom. Oblake točk si lahko ogledate v modulu Lokacije.
Pojdite na Lokacije in izberite stavbo, povezano z oblakom točk.

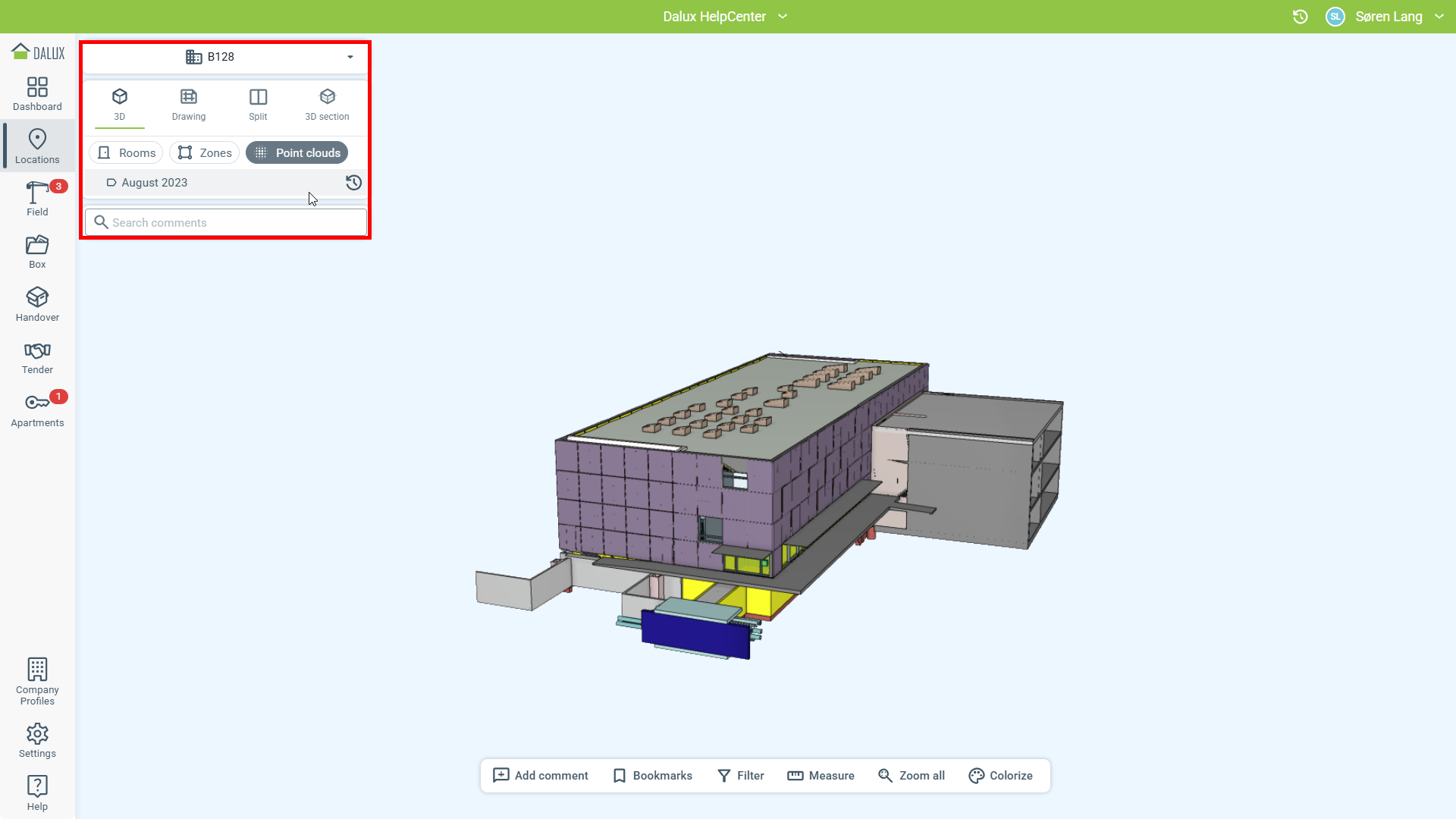

Do oblakov točk dostopate iz 3D pogleda. Kliknite na 3D
Oblaki točk. Nato lahko izberete, kateri oblak točk si želite ogledati.

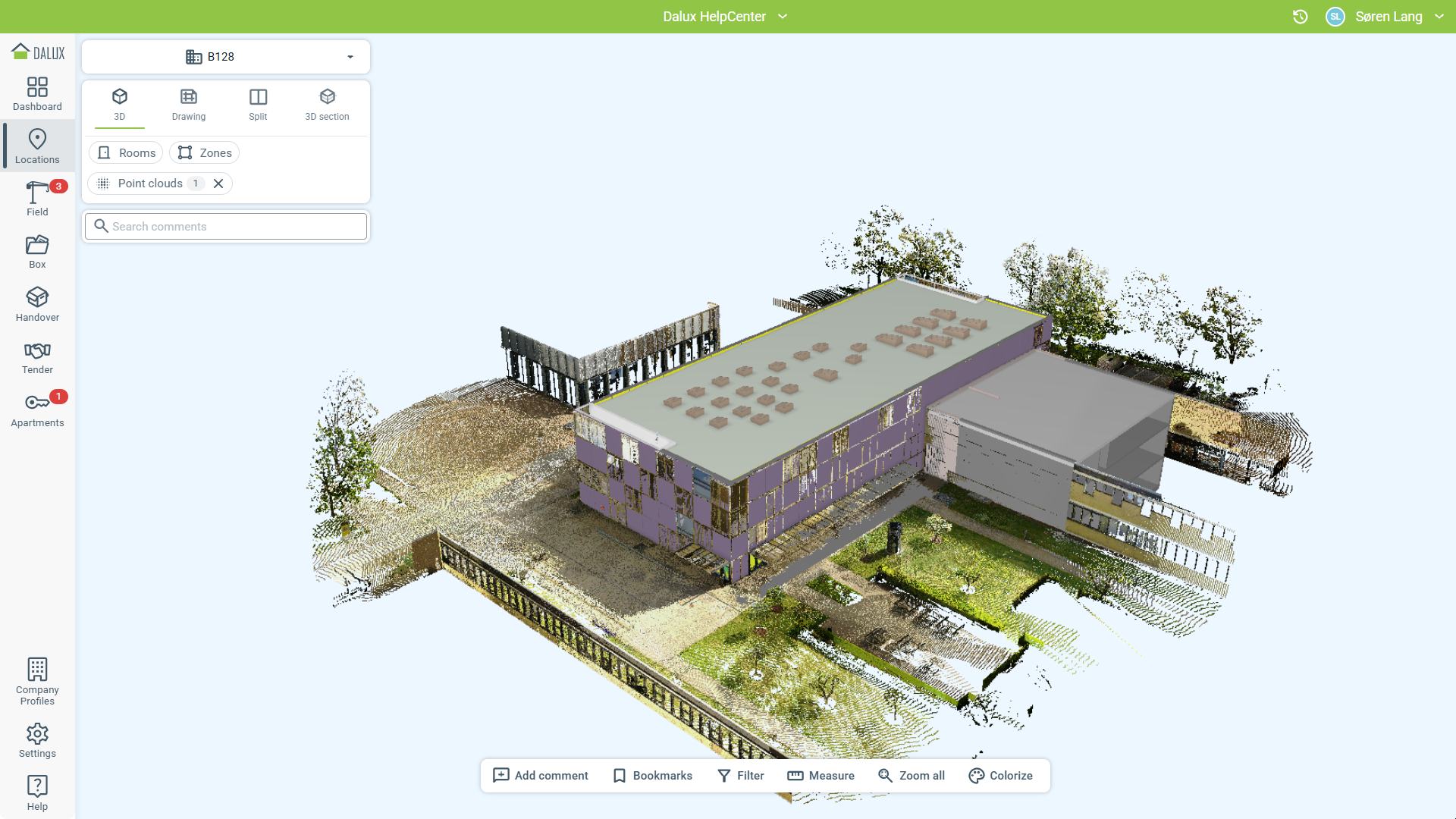

Oblak točk je prikazan skupaj s 3D-modelom, navigacija v 3D pa deluje enako kot običajno.

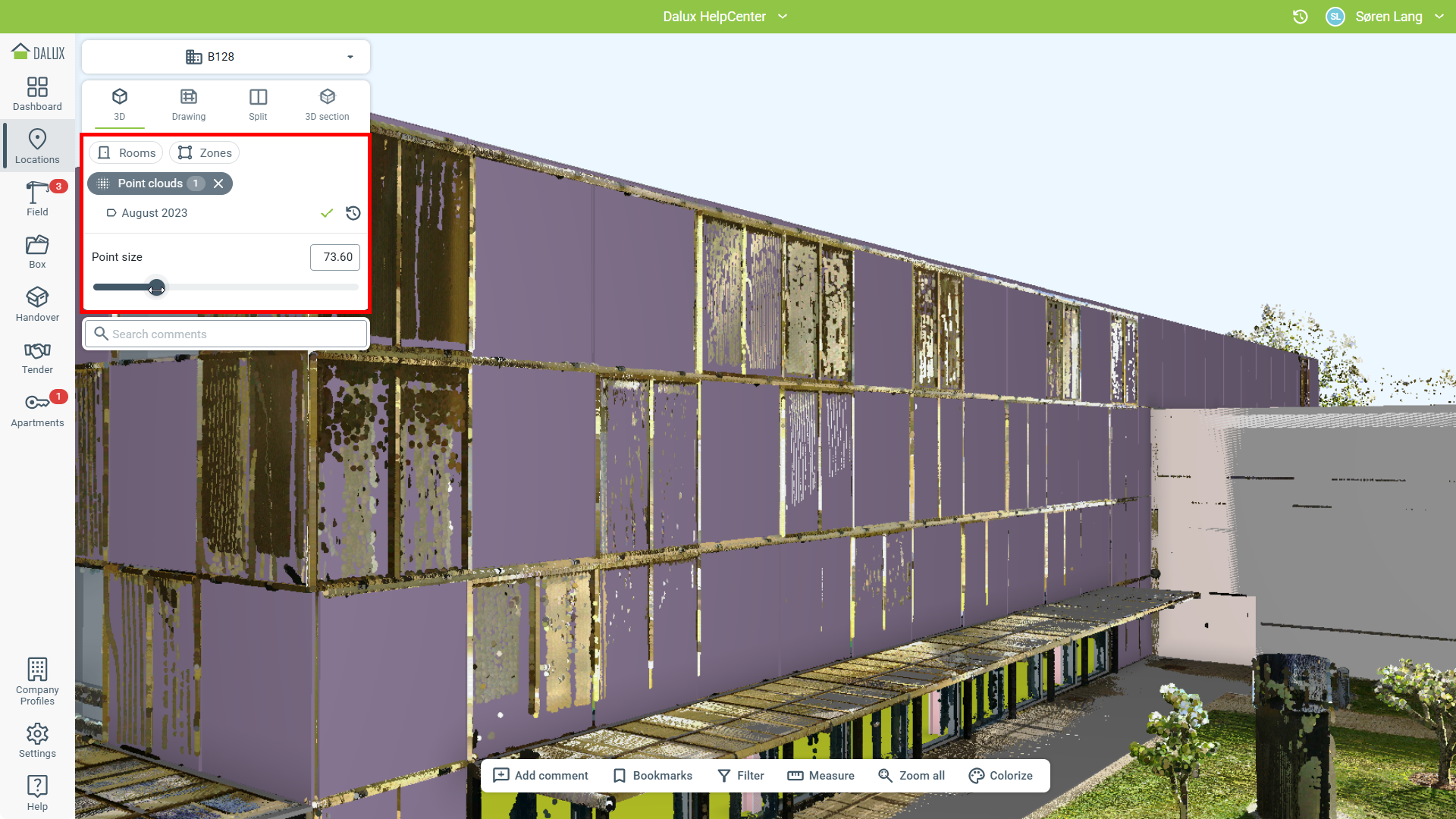

Pri ogledu oblakov točk preko spletnega brskalnika se vam prikaže drsnik 'Velikost točke' s katerim lahko spreminjate velikost posamezne točke. S tem ko nastavite višjo vrednost za velikost točke se vam zmanjša stopnja podrobnosti, kar se odraža pri hitrosti prikazovanja oblaka točk. Obratno lahko za višjo stopnjo podrobnosti nastavite manjšo velikost točke.
Primerjava oblakov točk z modelom
V Field Pro in InfraField Pro lahko primerjate oblak točk s svojim modelom. Dalux bo označil točke, ki se razlikujejo od vašega modela na določeni razdalji. Aktiviraj 'Primerjaj s 3D' v meniju Lokacije in nastavi prag razdalje na želeno vrednost. Dalux bo uporabil barvno kodiranje za označevanje točk nad ali pod pragom.
