V tem članku je pojasnjeno, kako lahko v Daluxu iz načrtov ali 3D modelov ustvarite 2D in 3D elemente.
Kako ustvariti skupino 2D elementov

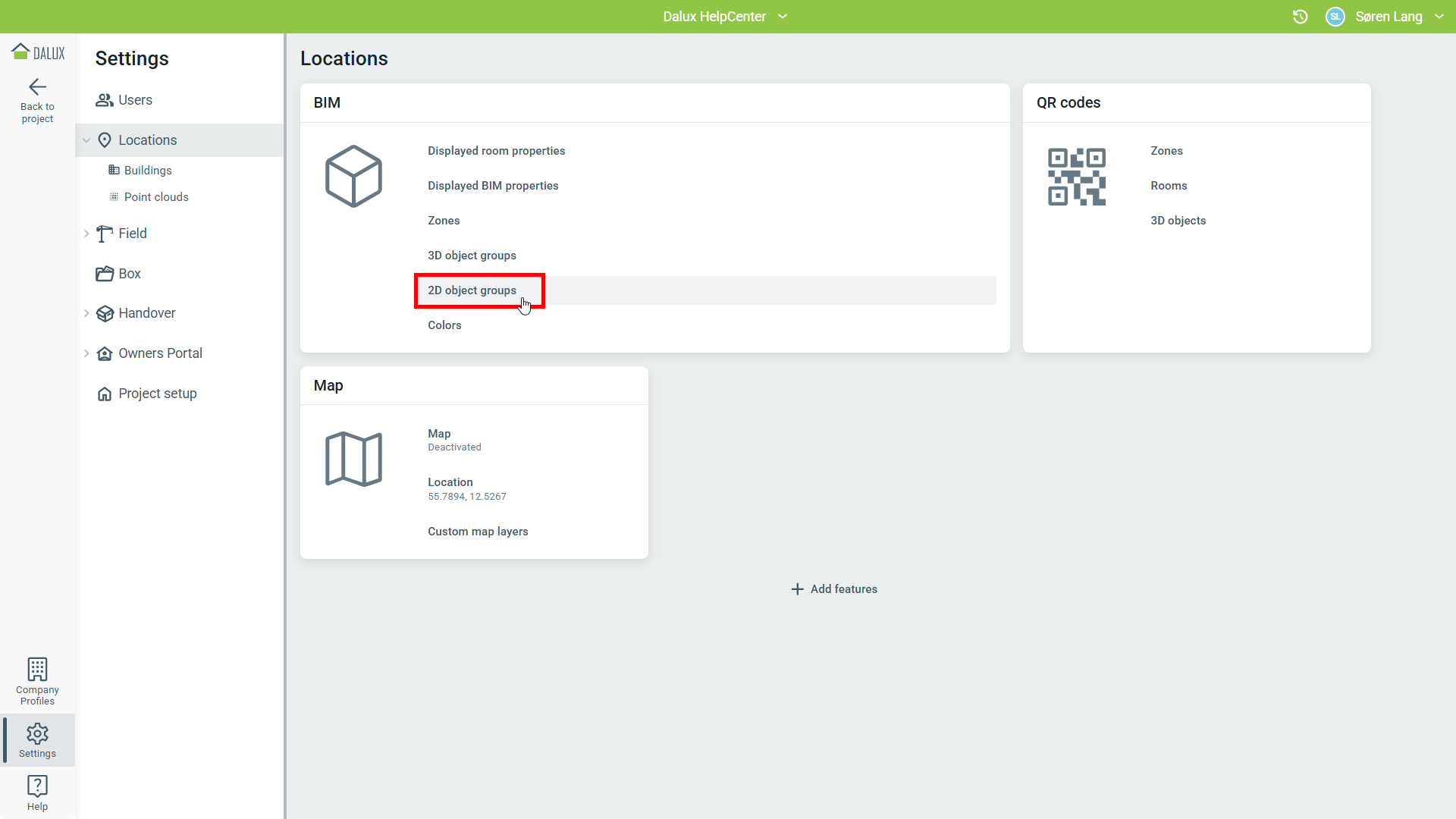

Pojdite na Nastavitve
Lokacije
'Skupine 2D elementov'
Izberite stavbo.

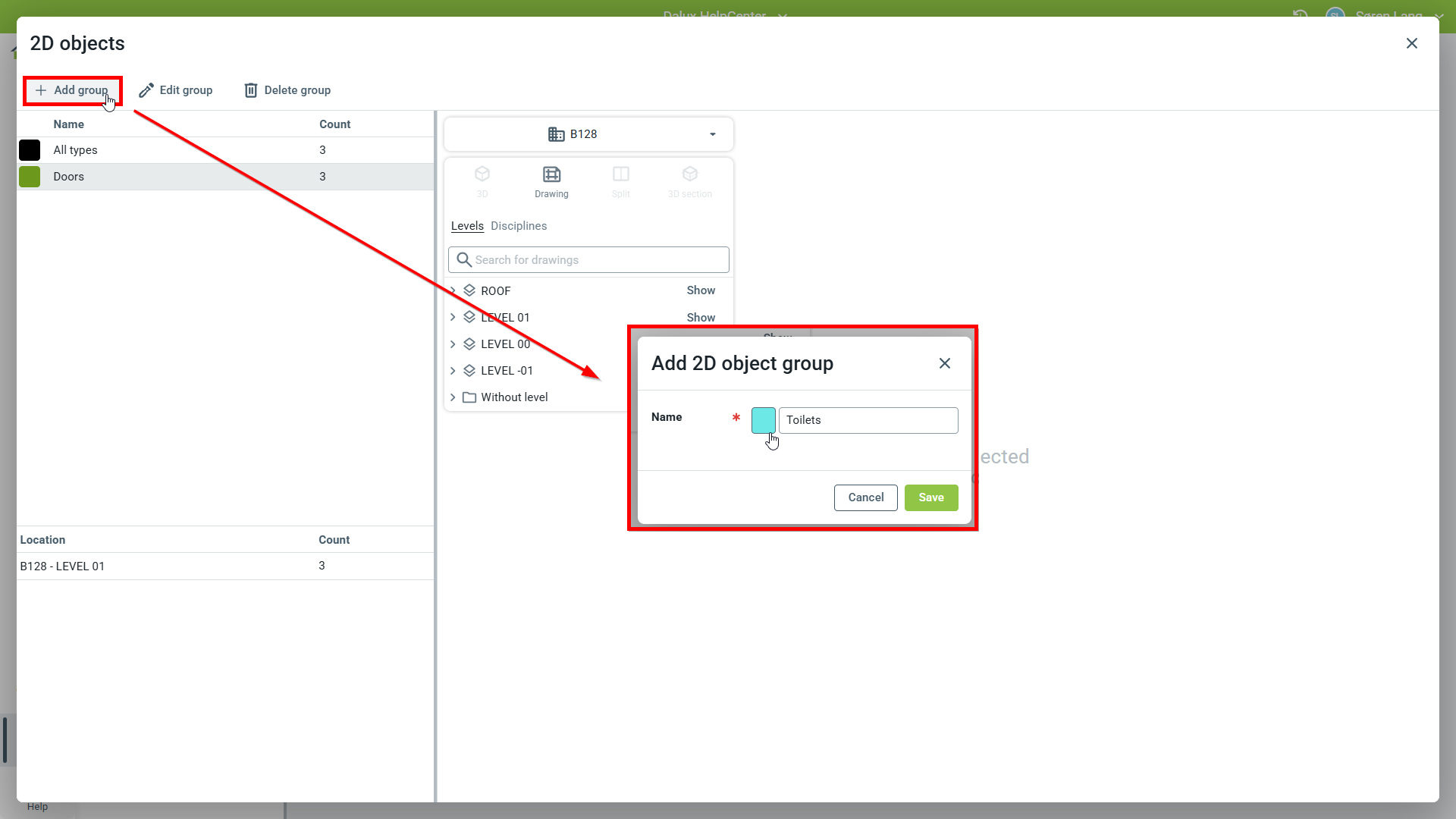

Novo skupino 2D elementov lahko ustvarite s klikom na Dodaj. Skupino 2D elementov poimenujte in kliknite 'Shrani'.
Izberite stavbo in načrt, kamor želite dodati 2D elemente.

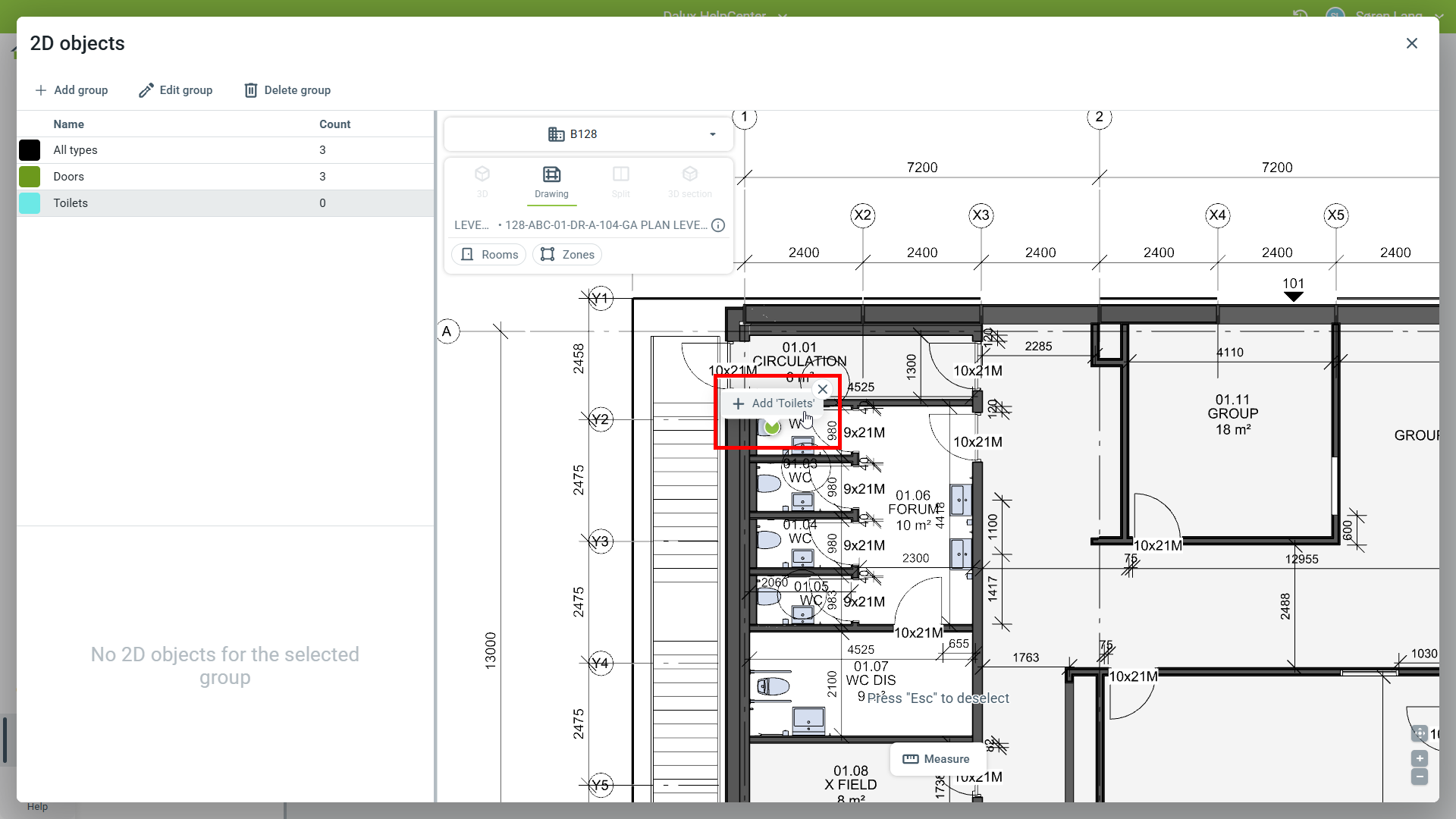

S klikom na načrt boste definirali lokacijo 2D elementa iz ustvarjene skupine. Nato kliknite Dodaj. Postopek lahko nato ponovite in dodate na načrt še več 2D elementov.
Nasveti in triki
Če želite uporabiti skupine 2D elementov za Plane nadzora in Plane preverjanj, boste morali prej definirati tudi Cone. Če potrebujete pomoč pri conah, si preberite ta članek: Cone in plast cone.
Kako ustvariti skupino 3D elementov

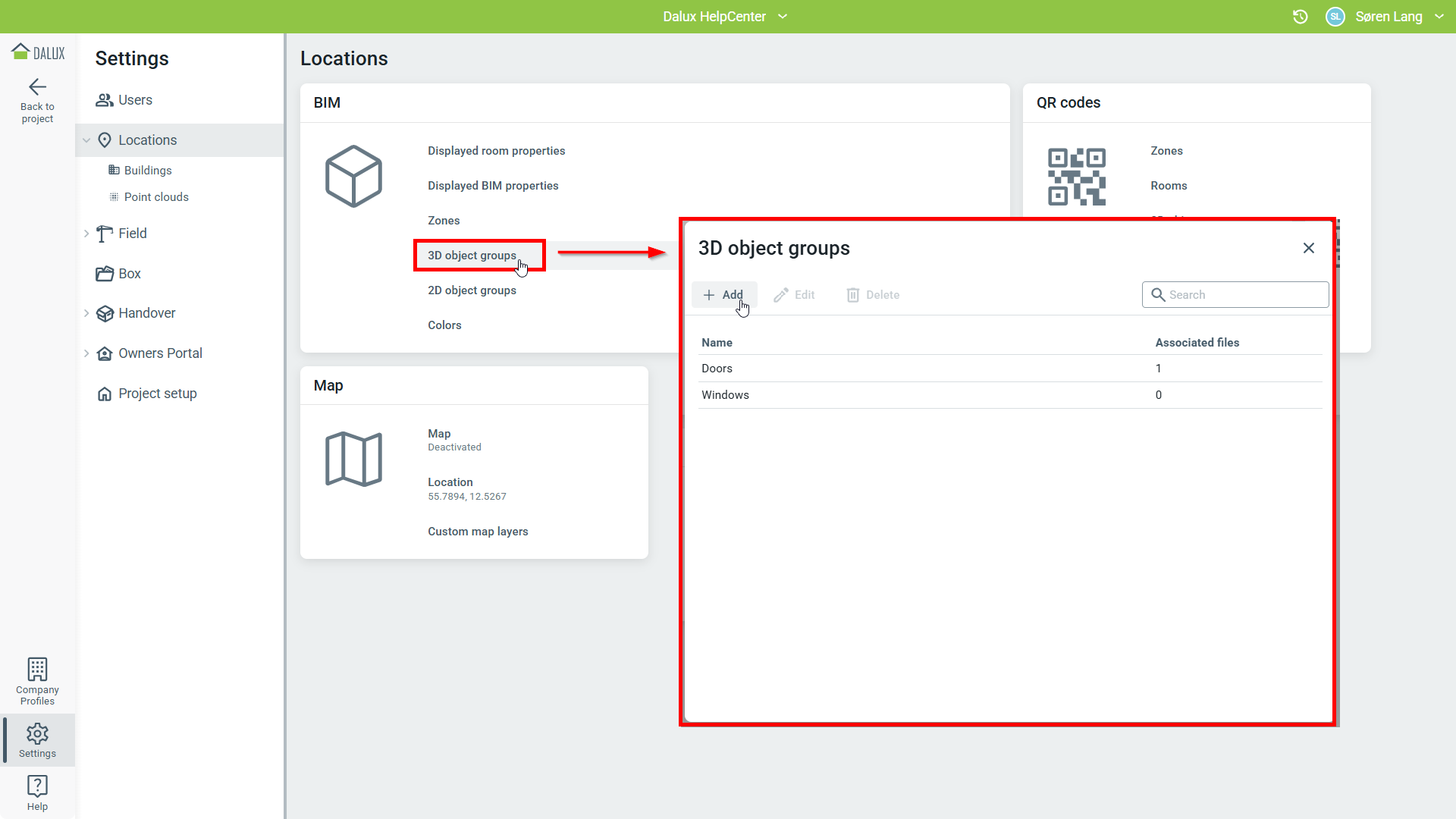

Pojdite na Nastavitve
Lokacije
'Skupine 3D elementov'
Dodaj.
Najprej poimenujte skupino 3D elementov in izberite stavbo.

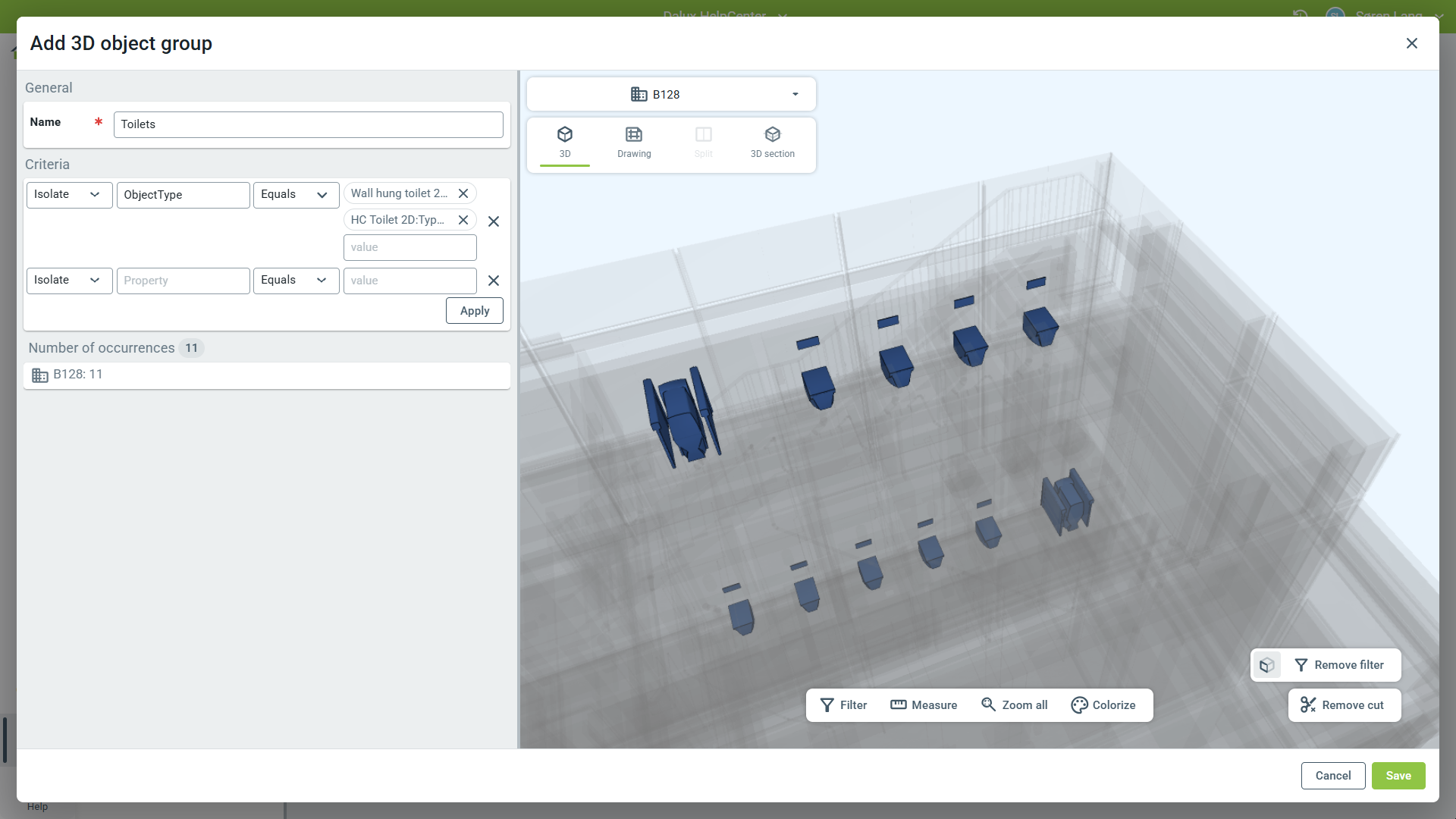

nato pa z uporabo filtrov določite, katere 3D elemente iz modelov želite v skupini. Kriterije za filtriranje lahko nastavite v meniju na levi. Filtrirate lahko tudi po vrednostih iz lastnosti modelov.
Več o uporabi filtrov lahko izveste v tem članku: Filtri in vizualizacija v Lokacijah
Kliknite 'Shrani' in dodajte elemente v skupino 3D elementov.

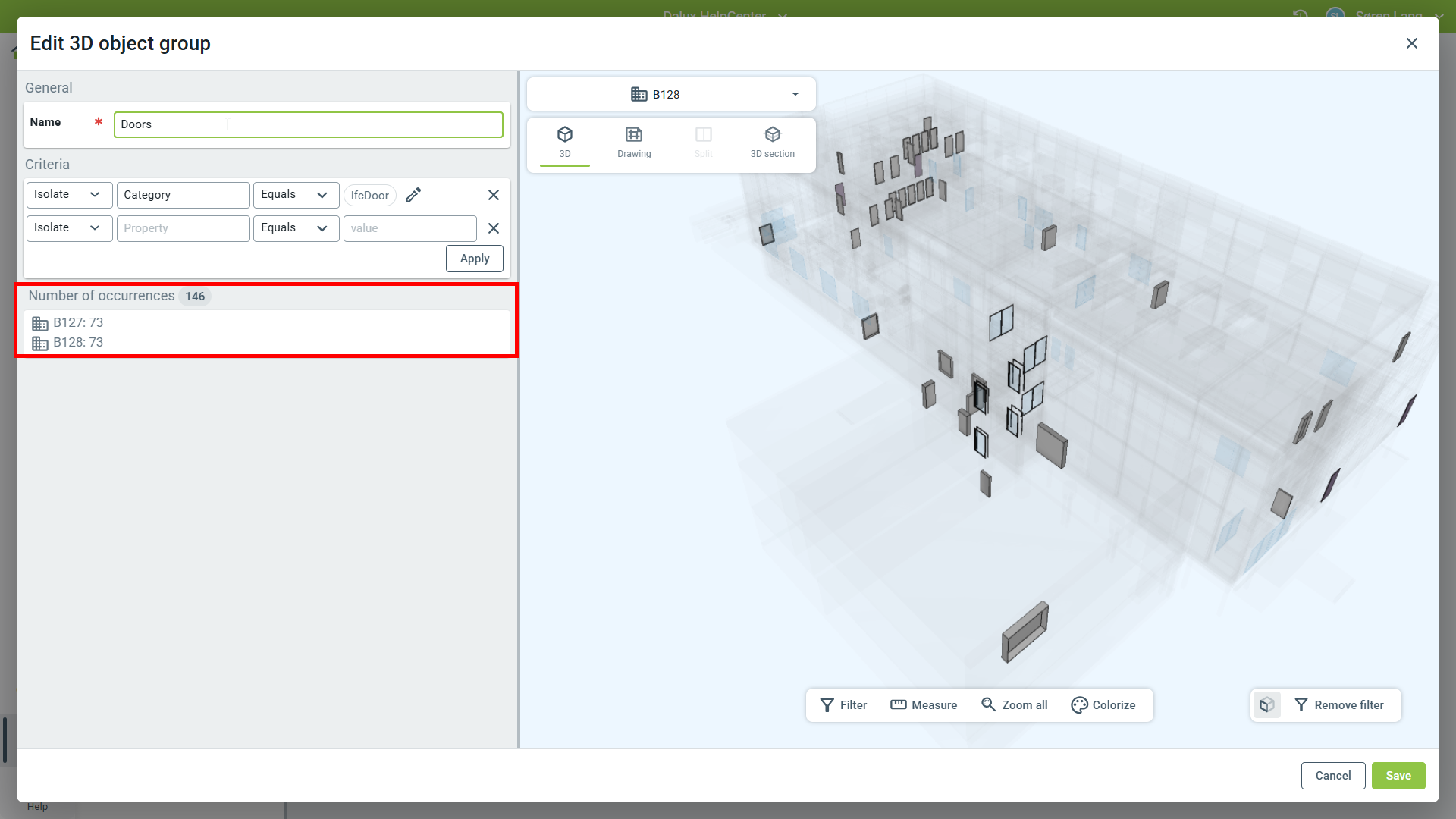

Ko je filter izbran, lahko spodaj v razdelku "Število pojavitev" vidite število pojavitev elementov, ki ustrezajo kriteriju filtriranja, v 3D pogledu. Vaš filter bo uporabljen v vseh vaših stavbah. Prikazano bo skupno število pojavitev in koliko pojavitev je na celi stavbi.
