Navigacija na Lokacijah na mobilnih napravah

V tem članku je pojasnjeno, kako s pomočjo Daluxa pregledovati in meriti razdalje v načrtih in modelih na mobilnih napravah.

Z Dalux aplikaciji za mobilne naprave lahko hitro dostopate do načrtov in modelov na projektu, ter pridobite informacije, ki jih potrebujete. Vsak uporabnik v projektu ima dostop do modula Lokacije in merilnih orodij v njem.

Če uporabljate Dalux namizno aplikacijo, se lahko naučite navigirati v 3D v tem članku: Krmarjenje na lokacijah na namizju.

Videoposnetek

Kako dostopati do načrtov in jih pregledovati v modulu Lokacije

Za dostop do modula Lokacije pritisnite na ikono v spodnji vrstici. Znotraj Lokacij lahko preklapljate med pogledom zemljevida () in načrtov (). V tem članku je obravnavan le pogled načrtov.

Pregledovanje načrtov v Lokacijah:

• Za povečavo in pomanjšavo načrta uporabite dva prsta (metoda narazen in skupaj)
• Pomikajte se po načrtu tako, da držite prst na zaslonu in ga premikate po zaslonu

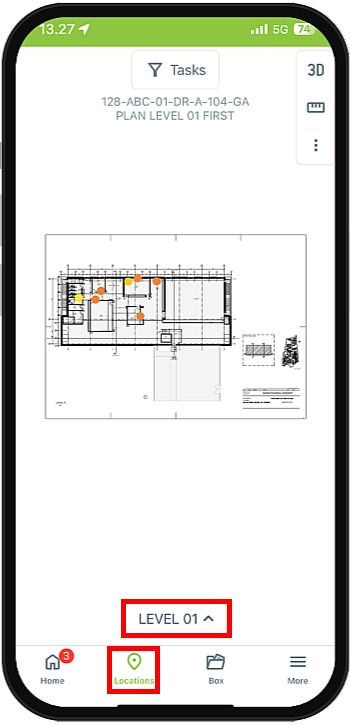

Na dnu pogleda lahko s pritiskom na gumb z imenom nivoja spremenite prikazan načrt. Na vrhu zaslona pa lahko spremenite stavbo projekta.

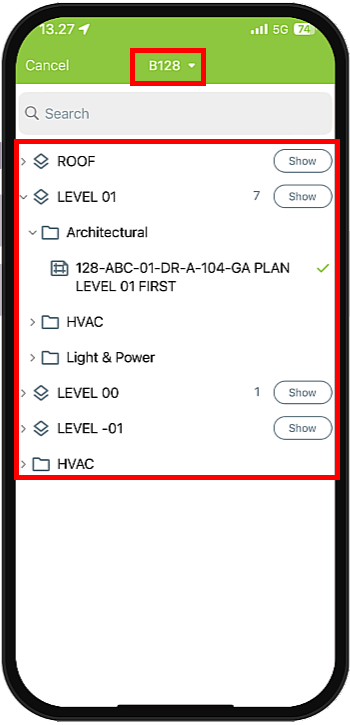

Po pritisku na gumb s prikazom nivoja se vam prikaže pogled s prikazanimi nivoji in disciplinami map. Načrte, ki se nahajajo v njih pa lahko odprete s pritiskom na njih.

S pomočjo iskalnika lahko tudi iščete po imenu načrta.

S pritiskom na 'Prikaži' se vam bo odprl privzeti načrt za izbrani nivo.

Kako prikazati različne vrste registracij na načrtih

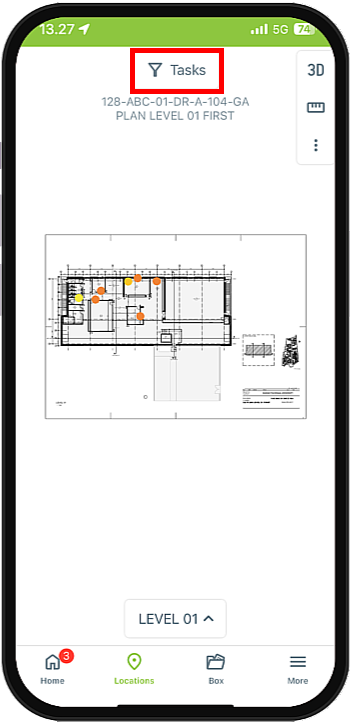

Med pregledovanjem načrta lahko na vrhu pogleda vidite, kateri filter registracij je trenutno aktiven.

Pritisnite na ta gumb, če želite prilagoditi filter ali preklopiti na drugo vrsto registracije.

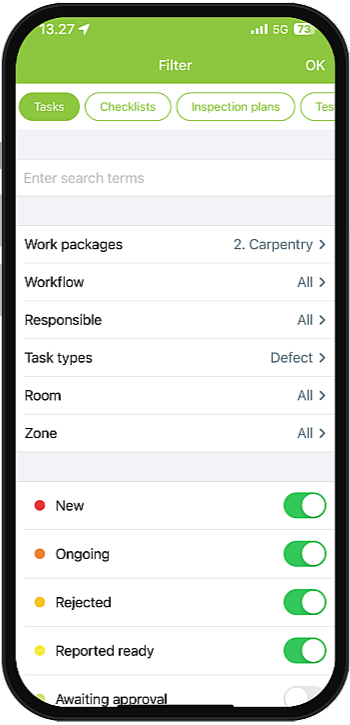

Glede na vaša dovoljenja in vloge v projektu vam bodo na voljo različne vrste registracij. V nastavitvah filtrov lahko hitro ustvarite filtre po meri in tako prikažete želene registracije. Po izbiri parametrov za vaš filter, pritisnite 'V redu' da se vrnete nazaj na načrt.

Kako meriti v 2D

Med pregledovanjem načrta lahko s pritiskom na ikono preidete v način merjenja.

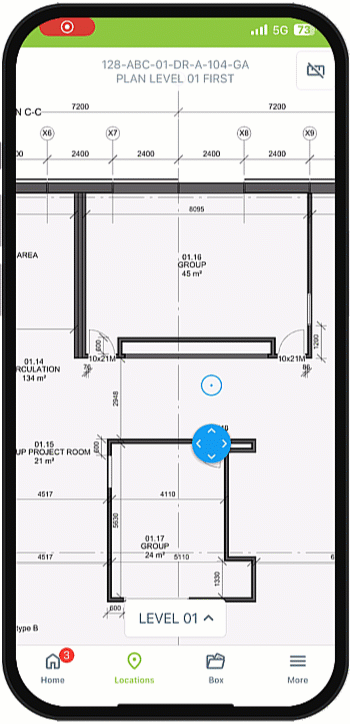

Prikazalo se bo modro orodje za merjenje. Orodje lahko s prstom povlečete na željeno pozicijo začetka meritve. Merilna točka se postavi, ko prst dvignete z zaslona.

Nato lahko merilno orodje premaknete na drugo pozicijo in izmerite dolžino med obema točkama. Kadar postavite na načrt več kot dve merilni točki se bo v sredini merjene oblike prikazala tudi njena površina.

Za izhod iz načina merjenja ponovno pritisnite ikono .

Kako dostopati in pregledovati 3D model

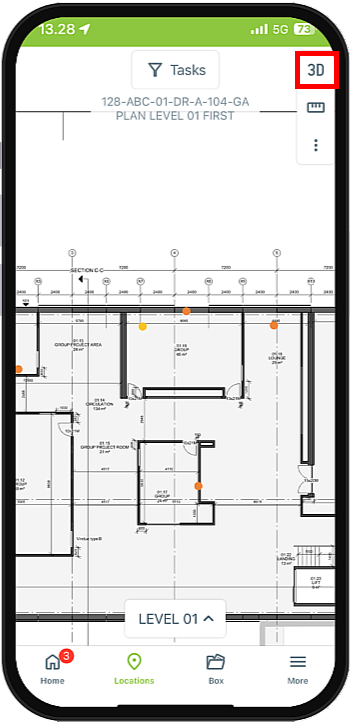

Pri pregledu načrta, ki je povezan z BIM modelom, bo v pogledu načrta prikazan gumb 3D. S pritiskom na ta gumb lahko preklopite na Dalux BIM viewer, ki vam omogoča pregled vašega 3D modela.

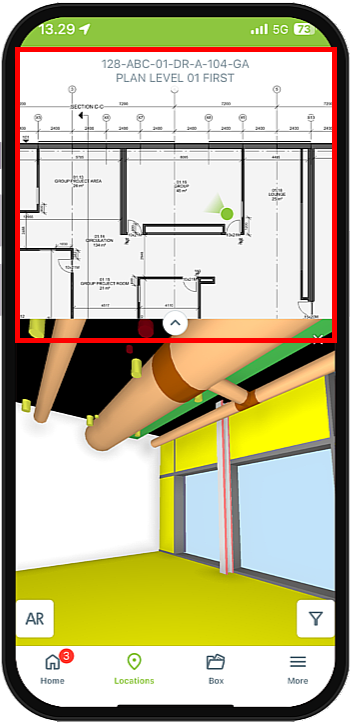

Privzeti 3D način prikaza je razdeljen pogled. Ta vam omogoča, da lahko s pritiskom na željeno točko na načrtu skočite na to točko tudi v 3D pogledu. 3D pogled je vedno prikazan pod načrtom. Razdeljen pogled zaklene višino 3D modela na izbrani nivo, kar pomeni, da se v 3D modelu ne morete premikati vertikalno.

V 3D pogled vam omogoča, da:

• Se razgledate po modelu z držanjem in premikanjem prsta po zaslonu
• Se premikate naprej in nazaj v modelu s približevanjem in oddaljevanjem dveh prstov na zaslonu
• Se, ko ste v celozaslonskem 3D načinu, premikate navpično z vlečenjem dveh prstom navzgor ali navzdol po zaslonu

Če želite celozaslonski 3D pogled, pritisnite ikono na sredini zaslona.

Kako videti BIM lastnosti in kako uporabljati filtre v 3D

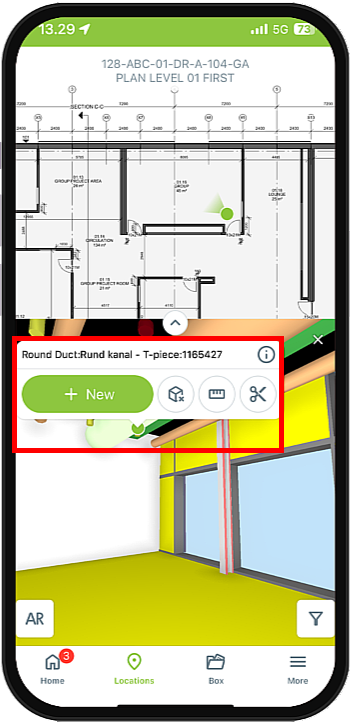

V 3D pogledu lahko pritisnete na 3D element, na ikono , da bi lahko videli njegovo ime ter dostopali do več lastnosti tega elementa.

Element lahko tudi skrijete, ustvarite meritve ali naredite rez na izbrano površino elementa. Za več informacij o tem si oglejte videoposnetek na vrhu.

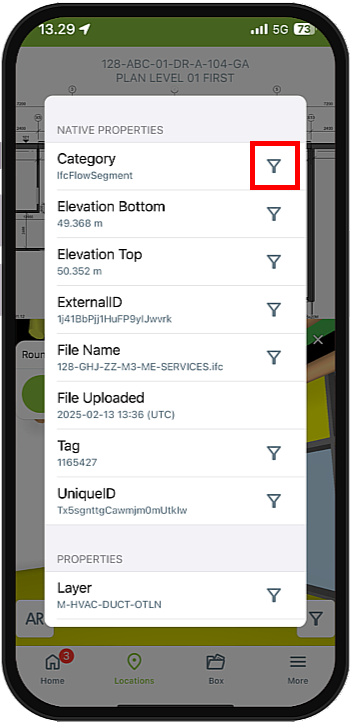

Med pregledovanjem BIM lastnosti elementa, lahko po različnih lastnostih hitro filtrirate s pritiskom na ikono . Za ogled lastnosti, ki ste jih filtrirali pritisnite zunaj okna z BIM lastnostmi in filter bo omogočen.
