Vtičnik Revit je orodje, ki ga razvija podjetje Dalux in deluje v Revit okolju. Omogoča nalaganje modelov in risb, ustvarjanje komentarjev ter povezovanje s funkcijo Validacija modela.
Vtičnik Revit lahko uporabljate za nalaganje modelov neposredno iz Revita v svoj projekt Dalux. V tem članku pojasnimo, kako lahko naložite modele/načrte s pomočjo Revit vtičnika. Upoštevati je potrebno, da v Dalux ne nalagamo datoteke '.RVT', temveč le datoteko 'daluxbim', ki se uporablja v modulu Lokacije.
Če želite izvedeti, kako uporabljati vtičnik za komentarje ali validacijo modela, si lahko preberete ta članek: Komentarji in validacija modela v vtičniku Revit
Opozorilo
Ta vtičnk deluje samo s polno različico Revita. Prepričajte se, da je vaša različica Revita združljiva z različico vtičnika. Posodobitev Revita lahko povzroči težave, če se različici vtičnika in Revita ne bi ujemali.
Pred začetkom nalaganja modela z uporabo Revit vtičnika poskrbite tudi, da so koordinate projekta pravilno nastavljene. Ta članek (Revit Survey Point) vam lahko lahko pomaga, če niste prepričani ali imate težave s sinhronizacijo.
Kako prenesti in nastaviti Revit vtičnik
Ko ste prijavljeni v svoj projekt na spletu, izberite svoje ime v zgornjem desnem kotu ter pojdite na razdelek Prenesi. Trenutni Revit vtičnik boste našli pod napisom Autodesk:
Tehnične informacije
Za začetek namestitve vtičnika morate zapreti vse delujoče instance programa Revit.
Ko prenesete datoteko .msi, jo zatem odprite ter sledite navodilom čarovnika za namestitev.
Ko boste naslednjič odprli program Revit, vas bo varnostno pojavno okno na začetku vprašalo, kaj bi želeli storiti z Dalux/Revit vtičnikom. Izberite ‘Vedno naloži’:
Ko bo Revit model naložil, lahko najdete Dalux vtičnik pod zavihkom Dalux. Če kliknete Naloži ali
Komentar, se boste morali najprej prijaviti s svojim Dalux računom. Prijavite se v svoj račun s svojimi Dalux poverilnicami:
Kako naložiti in posodobiti 3D modele in načrte
Uporabniške pravice
Da bi lahko nalagali dokumente iz Revita, morate biti dodani v uporabniški skupini z dovoljenjem za urejanje stavb in lokacij na ustreznem Dalux projektu. Če tega dovoljenja v projektu nimate, se lahko obrnete na skrbnika projekta.
Če želite naložiti svoj model iz Revita v Dalux, odprite Revit, preverite, da ste v vtičniku prijavljeni v svoj Dalux račun ter izberite Naloži.
Izberite projekt in stavbo

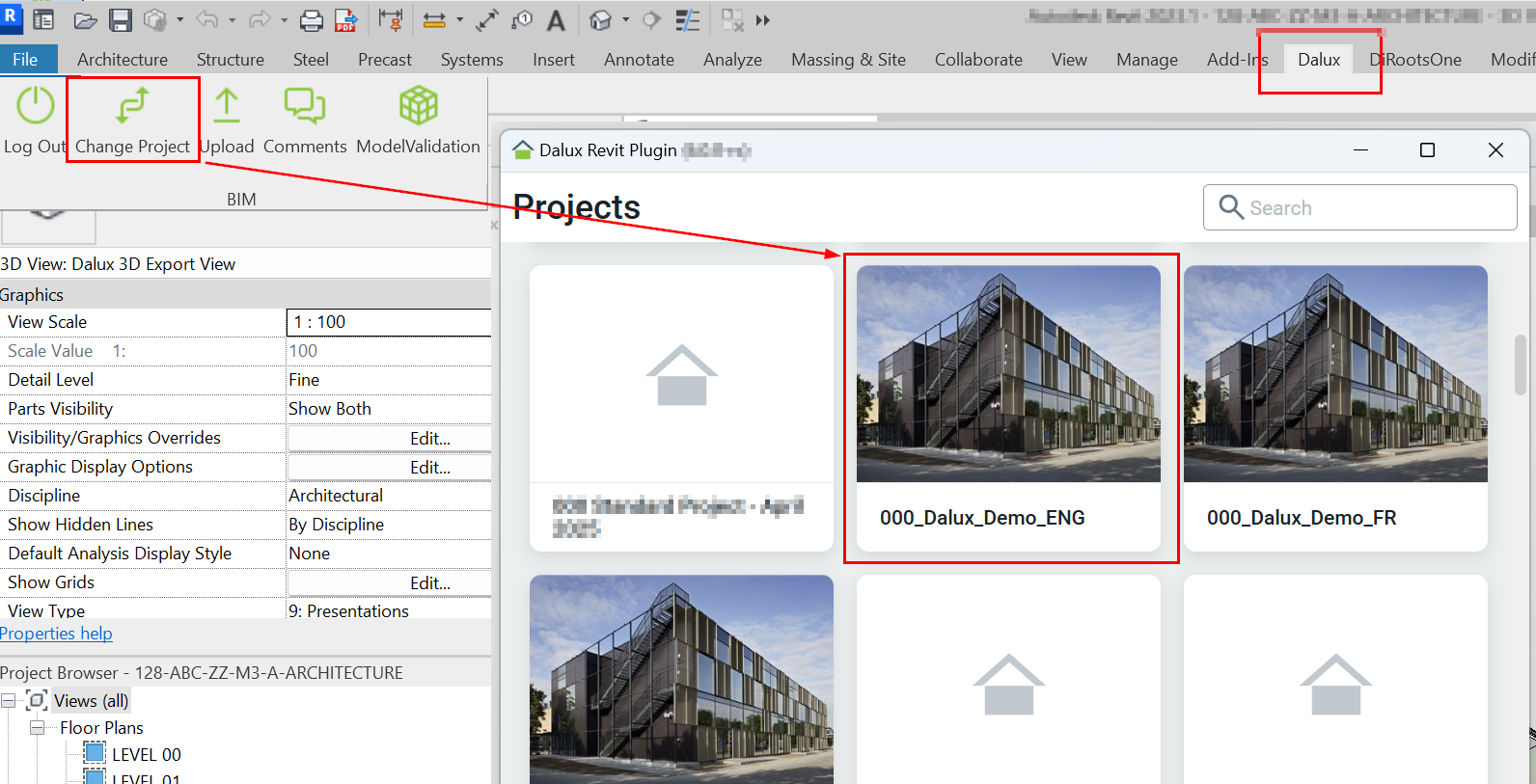

Izberite oziroma spremenite projekt s klikom na "Spremeni Projekt" in izberite projekt iz seznama.

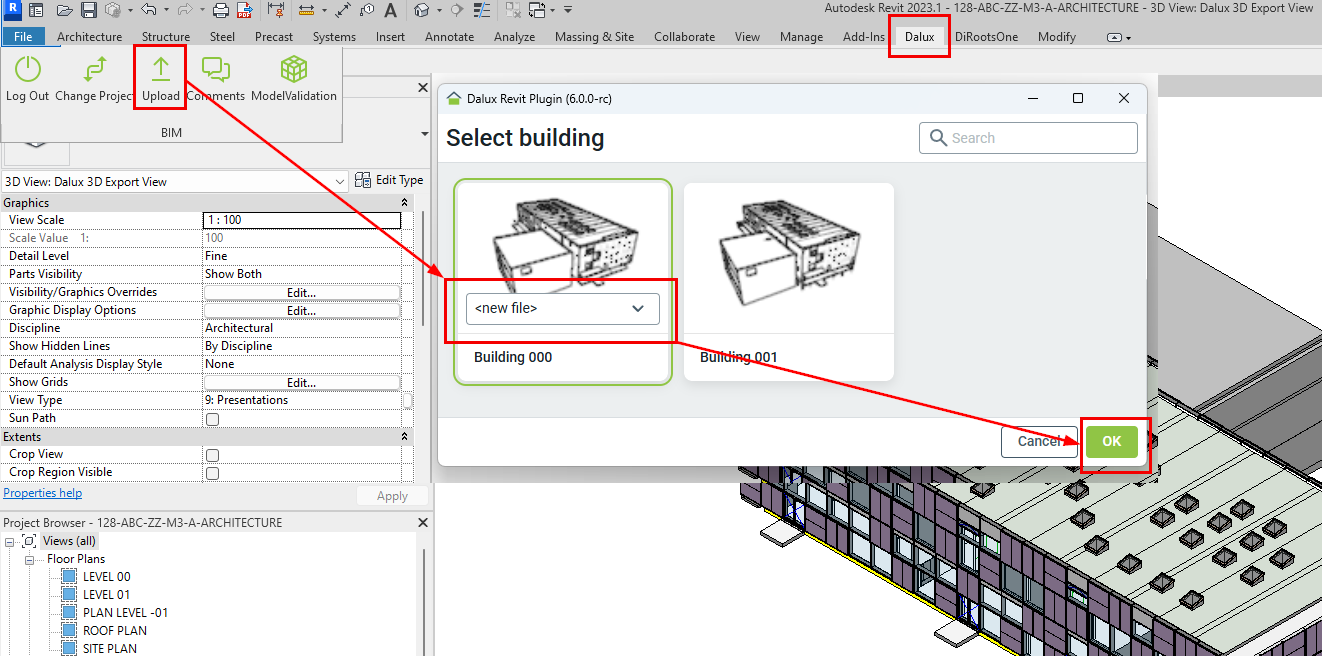

Kliknite na "Naloži", in izberite stavbo ter datoteko, ki jo želite naložiti, nato kliknite "OK".
Če ta model nalagate prvič, v polju File izberite "new file". Če pa ste ta model kdaj prej že naložili, izberite datoteko, ki jo želite posodobiti.
Pomembno!
Prepričajte se, da stavba, v katero želite naložiti Revit datoteko, že obstaja v Dalux projektu, saj z vtičnikom ne morete ustvariti novih stavb.
Naloži datoteke
Ko iz vtičnika naložite datoteko Revit, Dalux shrani ID vsake datoteke.
Ta ID datoteke ustvari Revit, ki se ohrani pri ponovnem odpiranju projekta Revit ter pri skupni rabi z drugimi uporabniki.
Ko kliknete »Naloži«, vtičnik Dalux samodejno preveri, ali se natančno ena datoteka v vaši Dalux stavbi ujema z imenom datoteke in ID-jem datoteke datoteke Revit.
Dalux to samodejno poveže, kar vam omogoča nalaganje posodobitev različic.
Potrditev delnih ujemanj

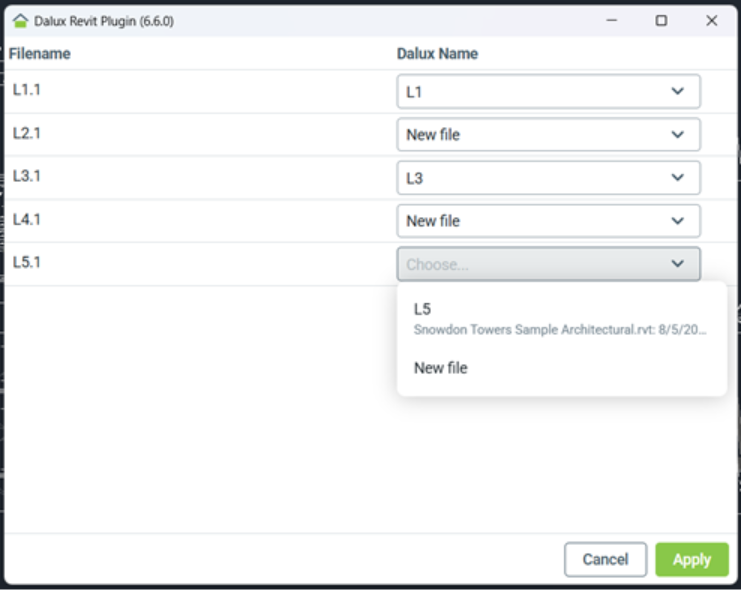

Če se ID datoteke ujema, ime datoteke pa ne, se prikaže pogovorno okno za povezovanje datotek.
Pogovorno okno se prikaže tudi, če je v Daluxu več datotek z enakim imenom in ID-jem, ki se ujema z ID-jem datoteke v vašem projektu Revit, tako da lahko izberete, katero od datotek Dalux želite posodobiti.
- Ime datoteke: Ime datoteke v Revitu
- Ime Dalux: Ime datoteke v Daluxu (Naslov)
V kontekstu nalaganja se ime Dalux nanaša na ime nazadnje naložene CAD datoteke, ki je shranjeno v polju metapodatkov »Naslov« v Daluxu.
Preden nadaljujete, morate povezati vse datoteke v pregledu.

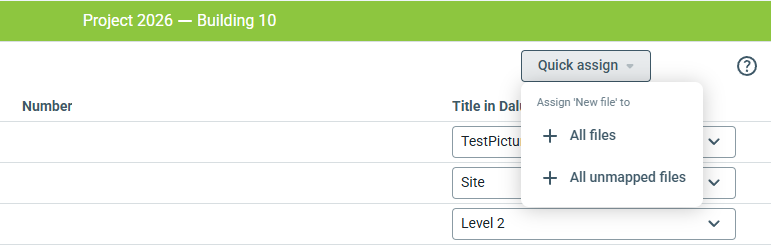

V razdelku »Dalux ime« lahko izbirate med:
- Nova datoteka: Datoteka Revit je nova in se naloži kot različica 1, ne da bi bila povezana z obstoječo datoteko.
- Obstoječa datoteka: Datoteka Revit je posodobljena različica obstoječe datoteke v Daluxu. V spustnem meniju izberite pravilno datoteko.
Če ni ujemanj ID-jev datotek, jo bo Dalux obravnaval kot novo datoteko.
Opomba: Ta korak določa, kako se Revit datoteke povežejo z datotekami v Daluxu. Katere datoteke želite naložiti, pa izberete v naslednjem koraku postopka nalaganja (glejte spodaj).
Nalaganje povezane datoteke
Če datoteko Revit povežete z obstoječo datoteko Dalux in izberete, da jo želite naložiti, bo Dalux:
- Datoteko Revit naložil kot novo različico obstoječe datoteke Dalux.
- Posodobil naslov v Daluxu tako, da se ujema z imenom datoteke Revit.
Delna ujemanja, ki niso naložena
Da bi zagotovil pravilnost in ažurnost povezav, Dalux shrani samo povezave naloženih datotek. Tako lahko pri naslednjem nalaganju iz projekta Revit ponovite povezovanje datotek, ki še niso bile naložene v Dalux.

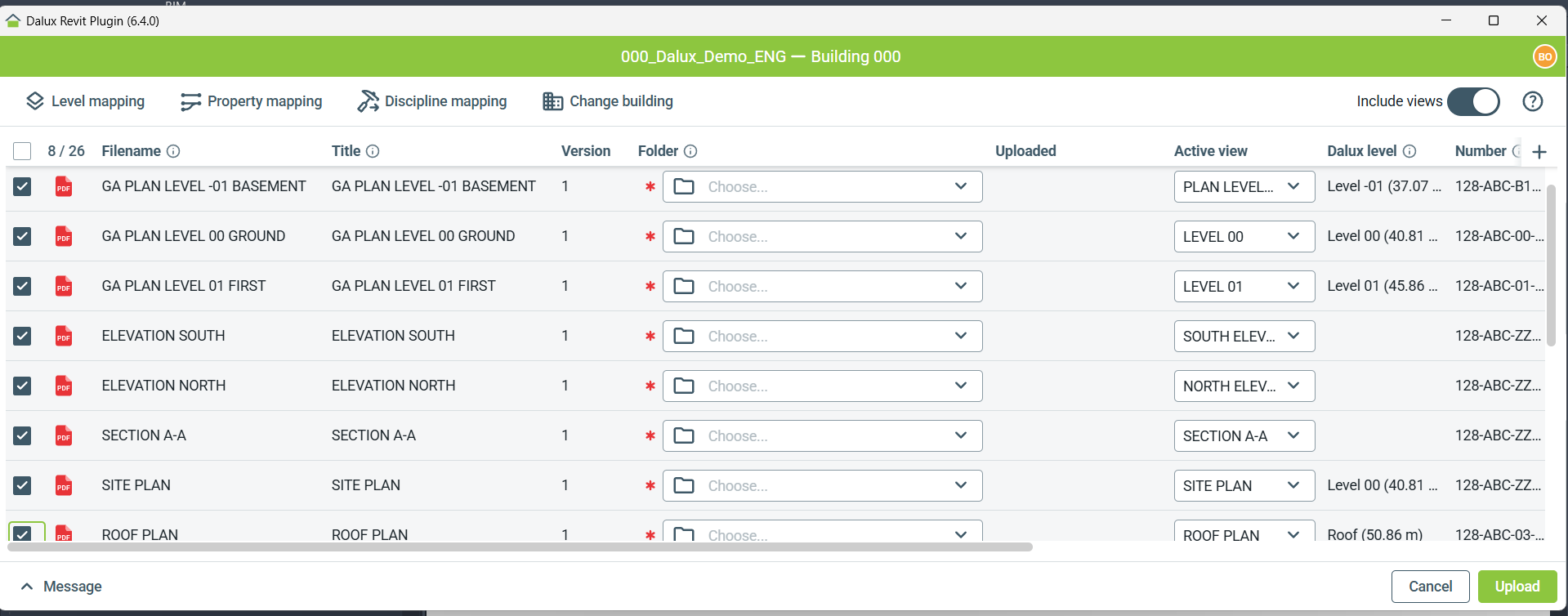

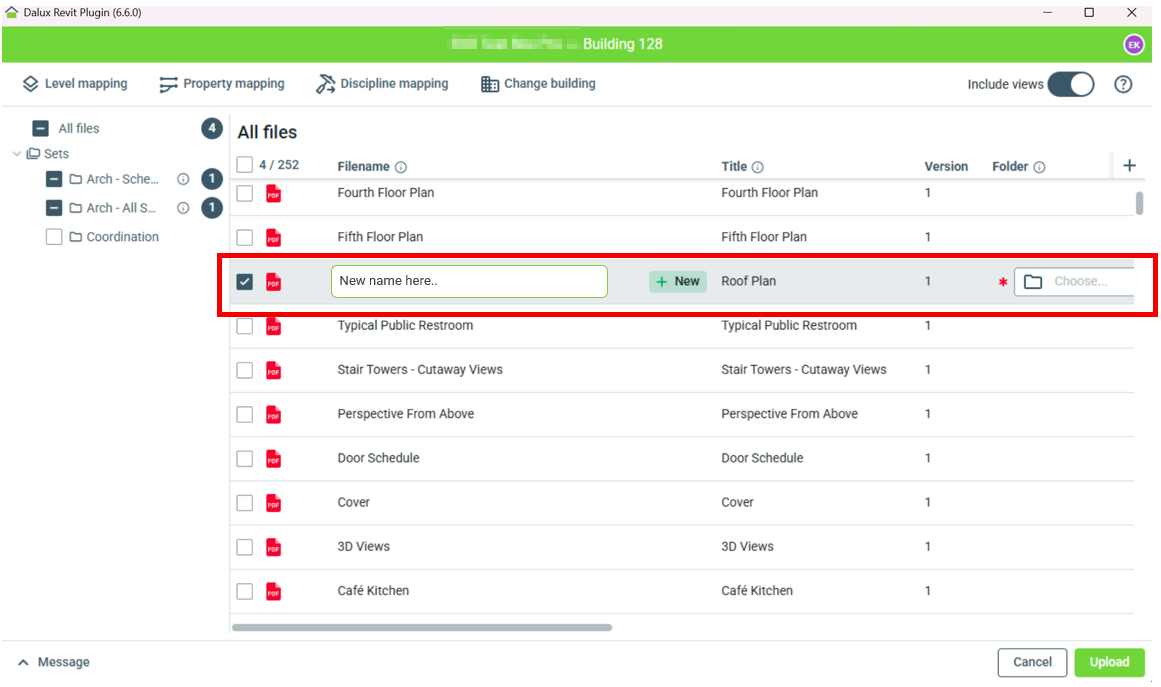

Okno za nalaganje

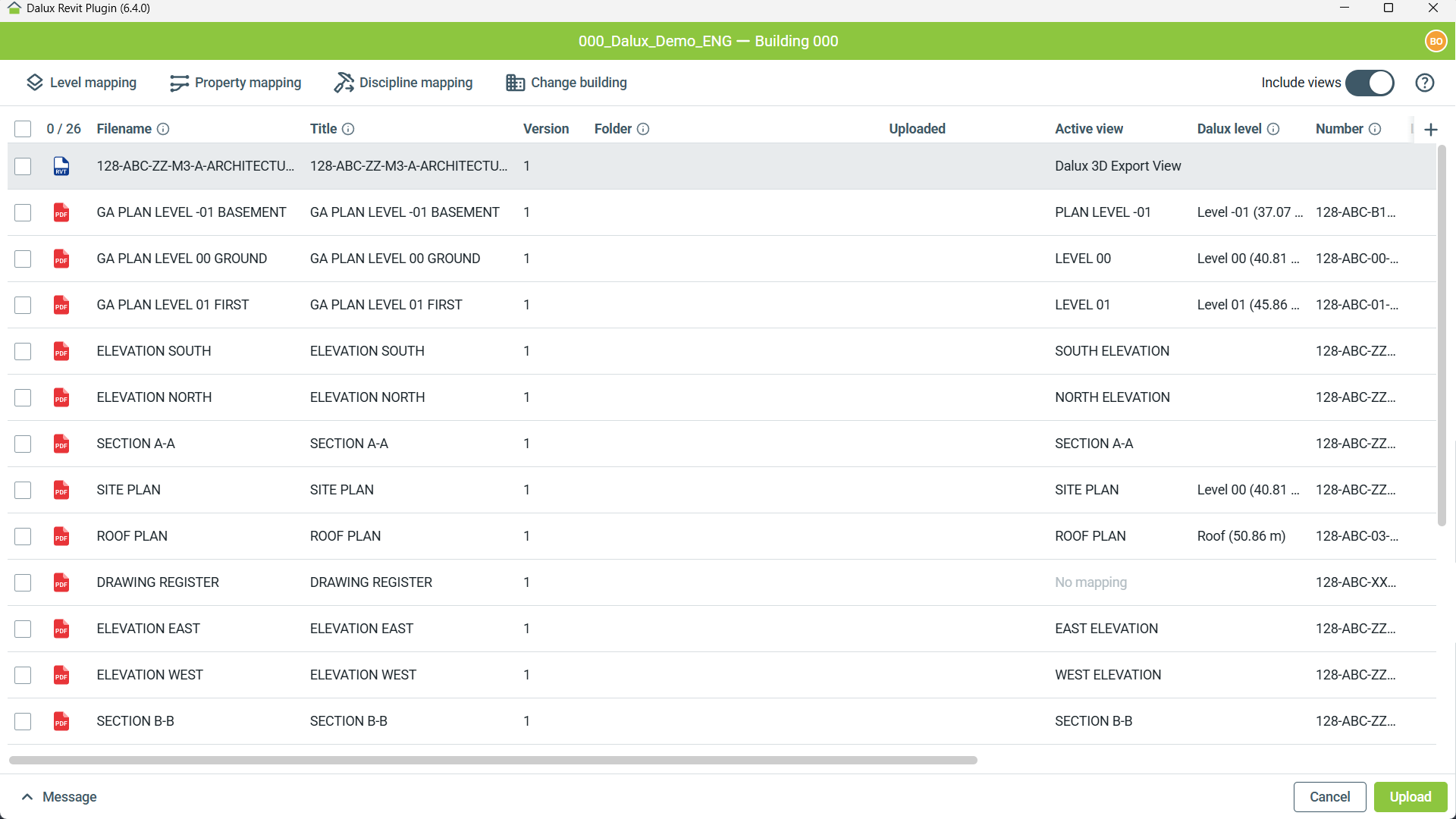

Na glavnem zaslonu za nalaganje lahko izberete datoteke, ki jih želite naložiti, in vidite z njimi povezane metapodatke. Preklopite 'Include views' v zgornjem desnem kotu, da izločite poglede za lažji pregled. Če so pogledi izbrani za nalaganje in je možnost 'Include views' izklopljena, ti pogledi ne bodo naloženi.
Opomba
Če nalagate prvič, morate najprej iti skozi Preslikavo etaž,
Preslikavo lastnosti in
Preslikavo disciplin (glejte spodaj). Te nastavitve bodo shranjene za prihodnja nalaganja.
Ime datoteke: To je ime datoteke v Daluxu. Le-to spremenite pod Preslikava lastnosti in ga izpolnite z lastnostmi Revit.
Različica: To je zaporedna različica datoteke, ki jo bo prejela v Daluxu po nalaganju (vsak izvoz bo to vrednost povečal).
Mapa: Izberite mapo v Dalux Boxu, kamor naj bo datoteka naložena.
Če je predloga za poimenovanje datotek priložena mapi, se prikaže opozorilo, če se ime ne bi ujemalo s predlogo.

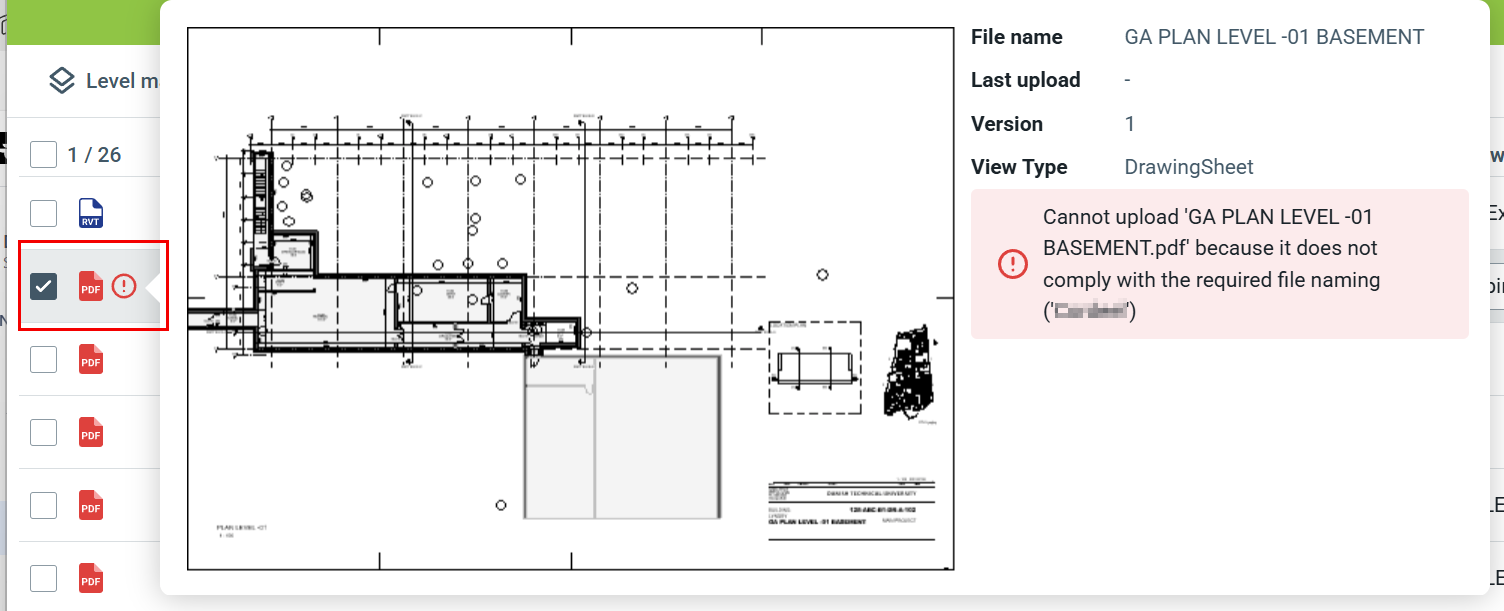

Če se ime datoteke ne ujema s predlogo, datoteka ne bo naložena.
Naloženo: Datum zadnjega nalaganja te datoteke.
Aktivni pogled: Izberite pogled, ki določa etažo, na katero naj bo preslikan.
Izberite "Brez preslikave", če ne želite, da je načrt/list povezan z etažo.
Za 3D modele glejte Aktivni pogled (3D) spodaj.
Dalux etaža: Izberite etažo, na katero bo načrt preslikan v skladu z aktivnim pogledom.
Številka: Številka lista načrta (urejanje je možno le v Revitu).
Naziv: To je ime načrta, s katerim bo prikazan v Design in Lokacije. Vnesite vrednost ročno ali jo preslikajte pod Preslikava lastnosti.
Opis vsebine: Polje sistemskih metapodatkov, vnesite vrednost ročno ali pa jo preslikajte pod Preslikava lastnosti.
Prikazani bodo tudi lastni metapodatki iz projekta, ki delujejo kot 'Opis vsebine'.
Obkljukajte izbrane datoteke in črta bo označena.
Oranžna zvezdica označuje obvezno polje, izbrati pa morate nekaj, da bi imeli možnost nalaganja.
Nasveti in triki
Izberete lahko več vrstic z držanjem tipke Ctrl ali Shift med izbiranjem vrstic.
Datoteke modela
Modeli se obnašajo enako kot načrti. Pri tem obstajata dve glavni razliki.

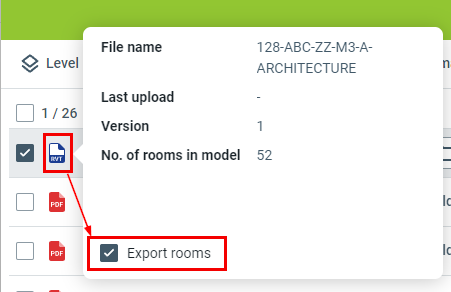

Izvozi prostor

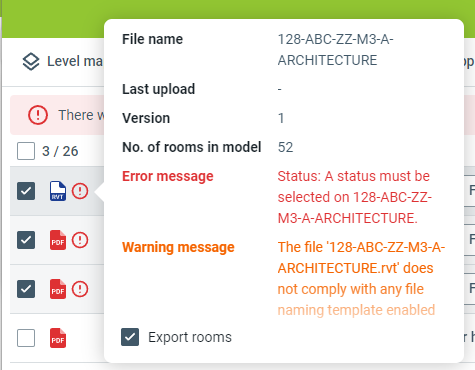

Pomaknite se nad ikono modela in izberite, ali želite pri nalaganju vključiti prostore.

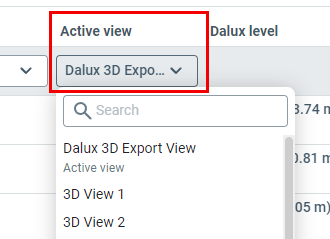

Aktivni pogled (3D)
Izberite 3D pogled, ki bi ga želeli uporabiti za nalaganje. Nivo podrobnosti (priporočeno je "fine"). Naloženi bodo samo vidni objekti v tem pogledu.
Preslikava etaž
POZOR
Če so bile v vašem Dalux projektu že ustvarjene etaže, ne smete ustvarjati etaž iz listov med nalaganjem v Dalux!

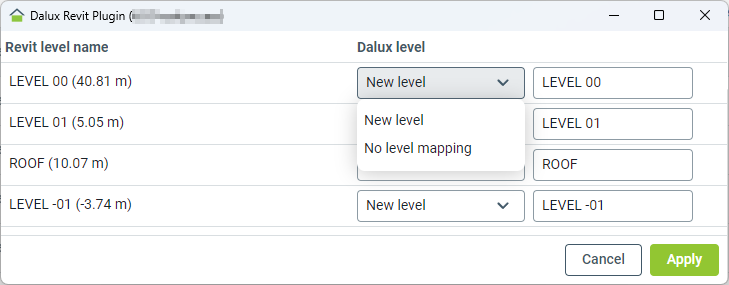

Preslikava etaž prikazuje etaže iz modela, kar vam omogoča preslikavo vsake izmed njih na etažo Dalux ter dodelitev imena.
Možnosti:
- Izberete lahko obstoječe etaže, če so bile že ustvarjene v Daluxu.
- Ustvarite novo etažo glede na etažo iz modela.
- Izberite 'Brez preslikave etaž', da etaža ne bi bila uvožena.
Preslikava lastnosti

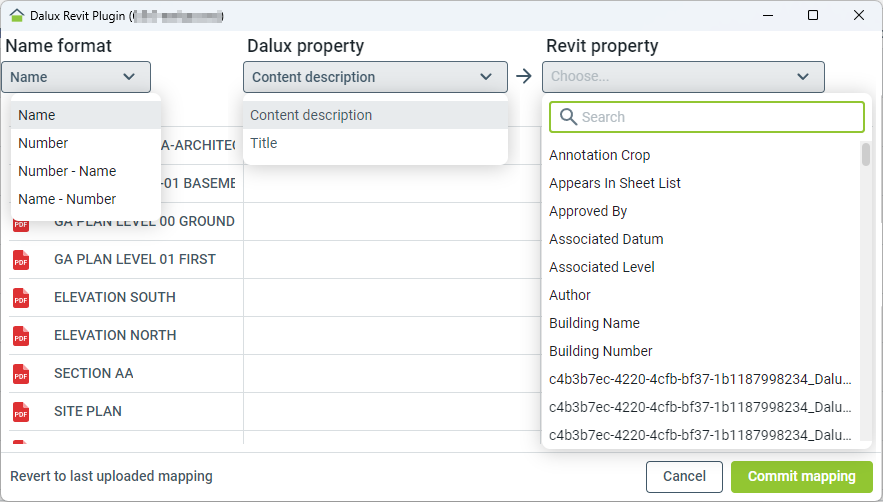

Preslikava lastnosti omogoča, da določite ime datoteke in preslikate kateri koli Daluxov metapodatek v Revit lastnost.
Dalux lastnost: omogoča izbiro sistemskega ali prilagojenega metapodatkovnega polja Dalux projekta. Prikazuje trenutno uporabljeno vrednost za vsako datoteko.
Revit lastnost: omogoča izbiro lastnosti iz Revit modela. Prikazuje novo vrednost, ki bo uporabljena za Dalux lastnost po kliku na 'Izvedi preslikavo'.
Ko kliknete na 'Izvedi preslikavo' in naložite datoteke v Dalux, bo ta nastavitev shranjena in ponovno uporabljena naslednjič, ko boste želeli ponovno nalagati.
Enostavno lahko obnovite prejšnjo preslikavo s klikom na "Povrni na zadnjo naloženo preslikavo" v spodnjem levem kotu.
Namigi in triki
Naziv je ime, ki se pojavi pod Lokacije, zato priporočamo, da je kratek in jedrnat.
Če želite dve lastnosti Revita dodati Dalux lastnosti, jih morate združiti v novo lastnost Revita in šele zatem dodeliti to novo lastnost Dalux lastnosti.

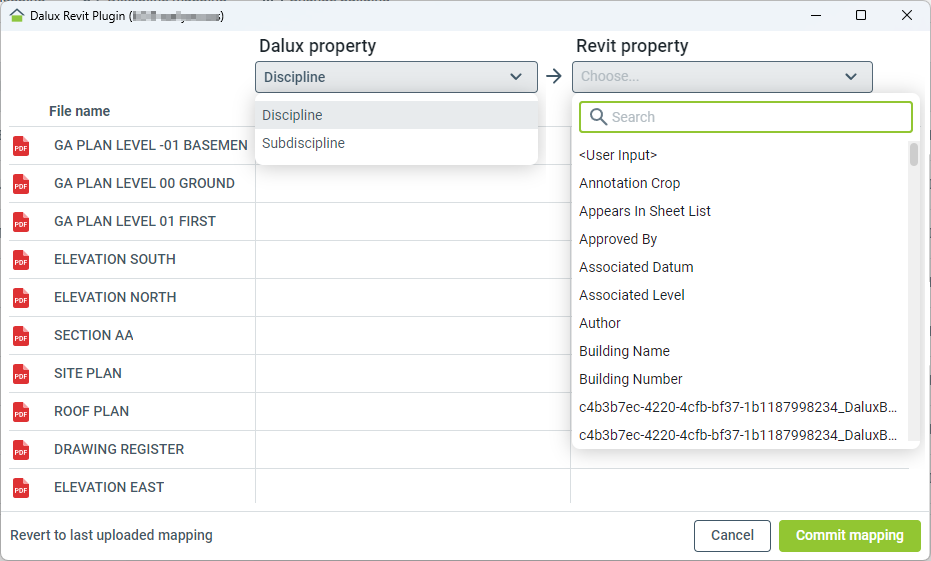

Preslikava discipline
Preslikava discipline vam omogoča preslikavo 'Disciplina' in/ali 'Poddisciplina' z uporabniškim vnosom ali lastnostjo Revita.
Dalux lastnost: omogoča izbiro med Disciplina ali Poddisciplina.
Prikazuje trenutno uporabljeno vrednost za vsako datoteko.
Revit lastnost: omogoča izbiro lastnosti iz Revit modela.
Prikazuje novo vrednost, ki bo uporabljena za Dalux lastnost po kliku na "Izvedi preslikavo".
Po kliku na "Izvedi preslikavo" in nalaganju datotek v Dalux, bo ta nastavitev shranjena in ponovno uporabljena naslednjič, ko boste nalagali vsebino.
Enostavno lahko obnovite prejšnje preslikave, ki so bile uporabljene pri zadnjem nalaganju, s klikom na "Povrni na zadnjo naloženo preslikavo".
Namigi in triki
Disciplina in Poddisciplina se uporabljata za urejanje načrtov v Lokacijah.
Če želite dve lastnosti Revita dodati Dalux lastnosti, jih morate najprej združiti v novo lastnost Revita in nato to novo lastnost priložiti Dalux lastnosti.

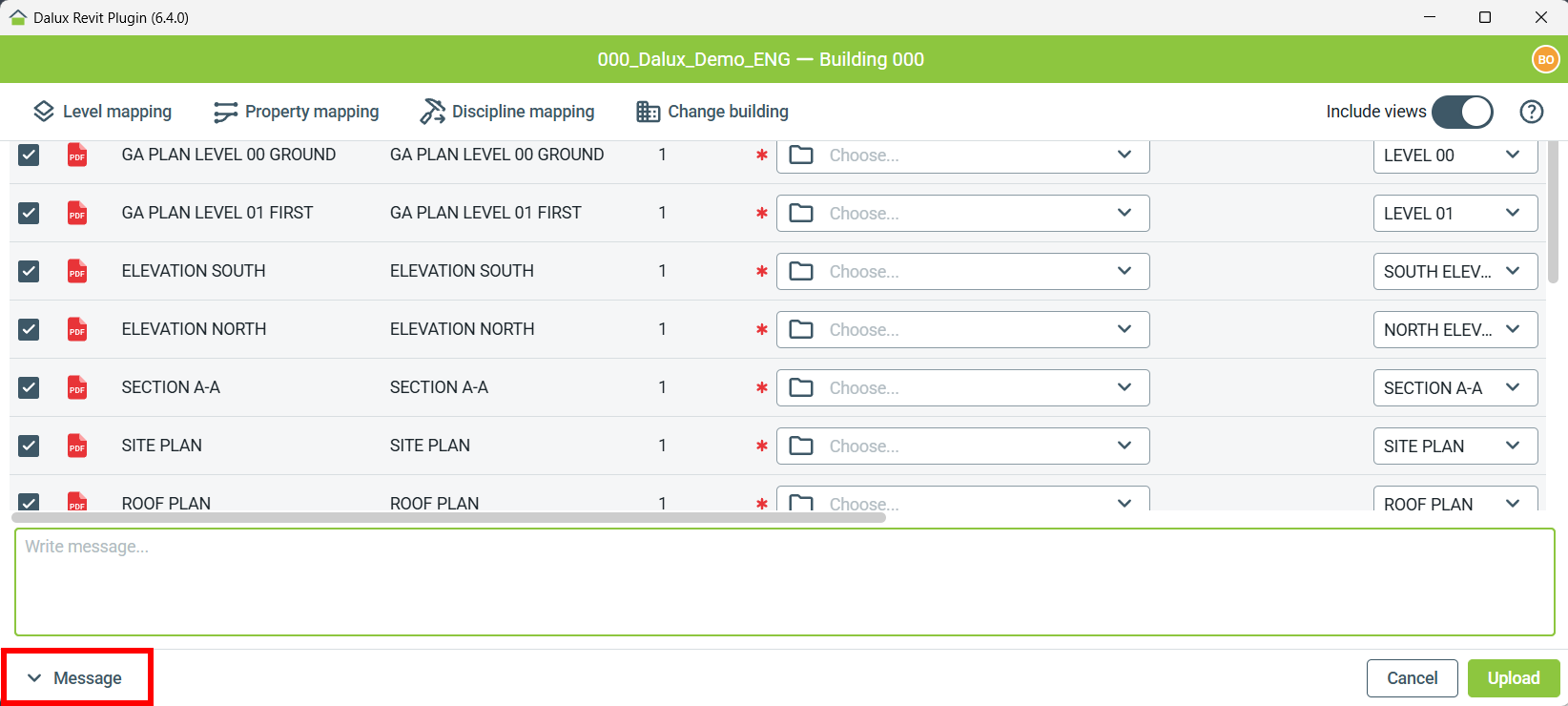

Sporočilo
Na dnu lahko vnesete tekst za pojasnitev razloga za nalaganje.
Upoštevajte, da lahko dodate le eno sporočilo za celotno nalaganje, ne pa tudi za vsako posamezno datoteko.
Po nalaganju
Ko končate z nastavljanjem datotek in kliknete "Naloži", boste videli zaslon, ki prikazuje napredek.

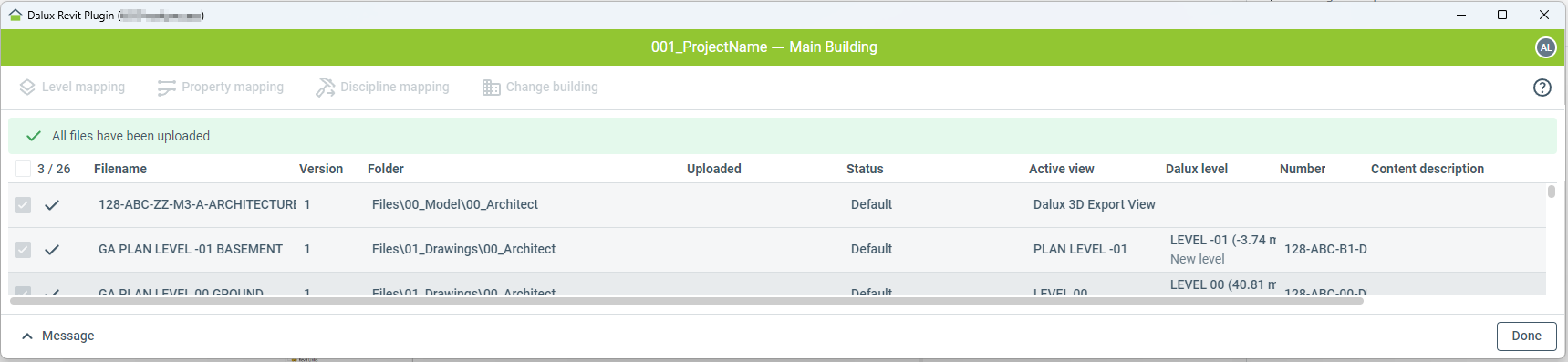

Ko bodo vse datoteke naložene, boste lahko videli označen rezultat z oznako za vsak uspešno naložen element.
Če pa katera od datotek ni bila naložena, se bo na desni strani vsake pojavila rdeča informacijska ikona; povlecite miškin kazalec nad ikono, da bi videli razlog.
Opomba
Model bo naložen v modul Lokacije kot datoteka daluxbim. Če je model povezan z Dalux Boxom, bo tudi tam shranjen kot datoteka daluxbim.
Povezani Revit modeli in naložene .dwg datoteke
Če ste v Revit projekt povezali tudi druge vrste datotek, jih Revit vtičnik ne bo upošteval. Te povezane datoteke ne bodo naložene kadar nalagate svoj projekt z uporabo Revit vtičnika.

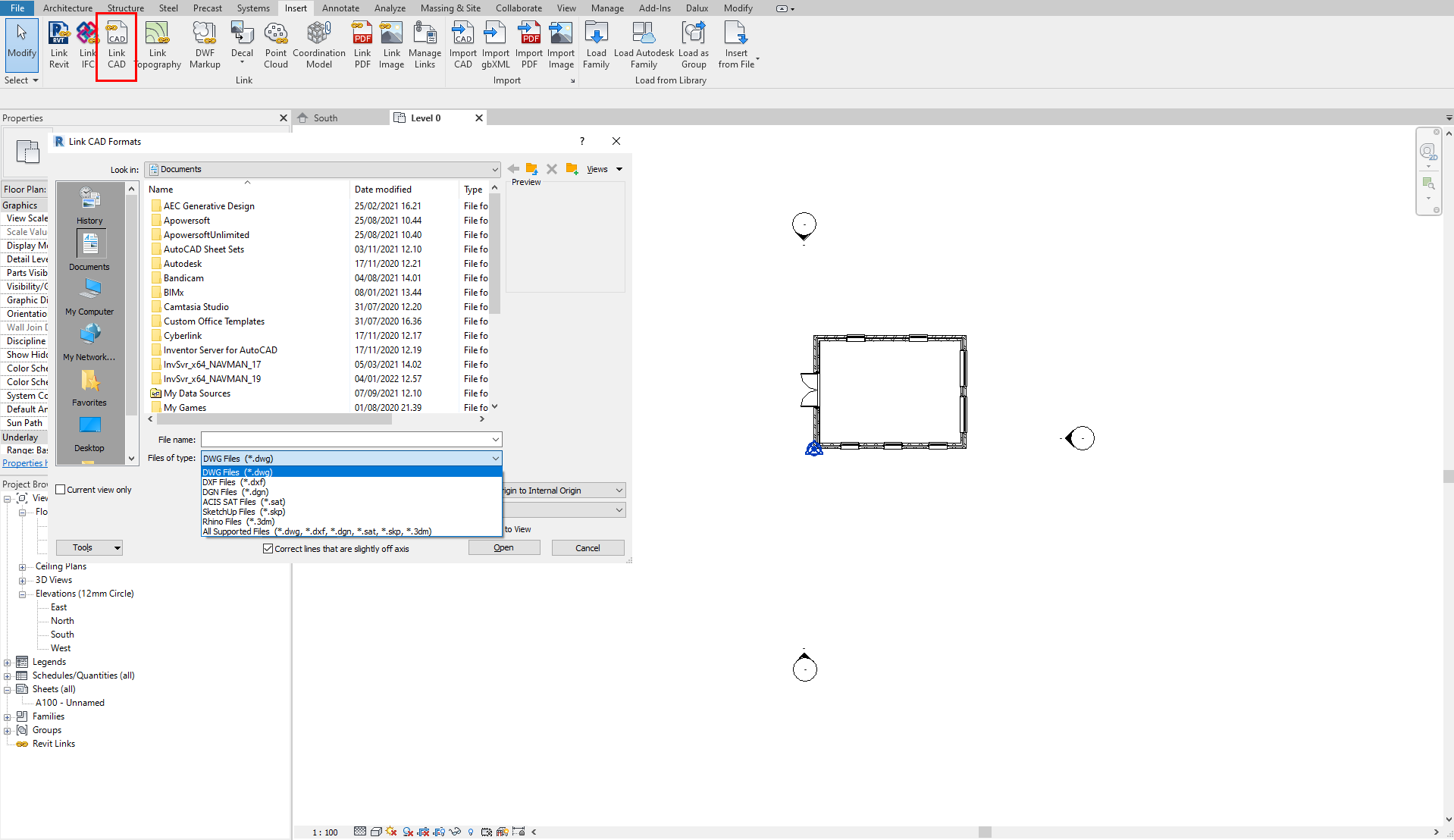

Naložene .dwg datoteke
.dwg datoteke, ki vsebujejo 3D elemente, bodo naložene kot en sam objekt:

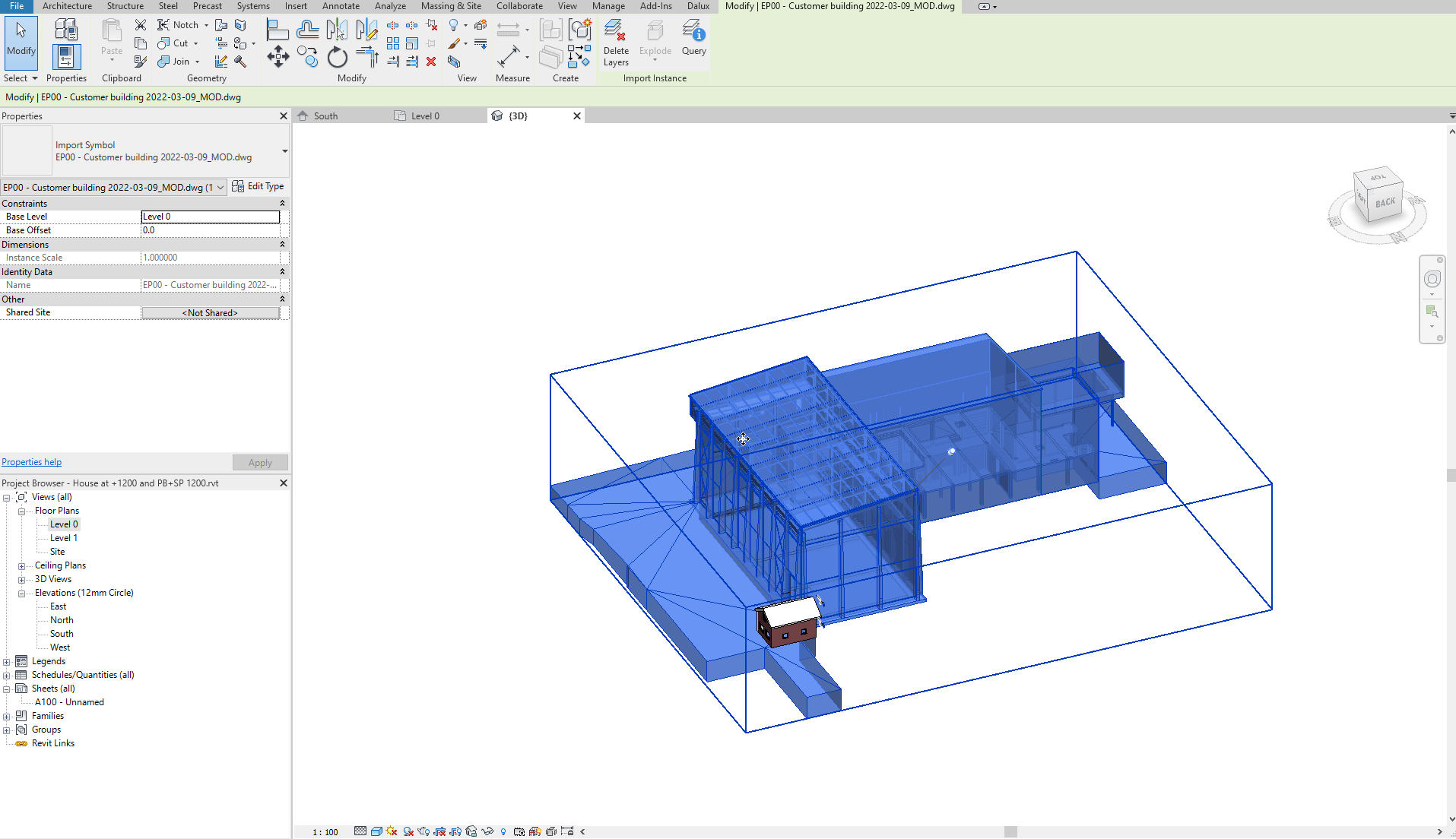

Uvožen .dwg bo v Revitu videti takole (en objekt kot celota, ki ga je mogoče klikniti in izbrati):

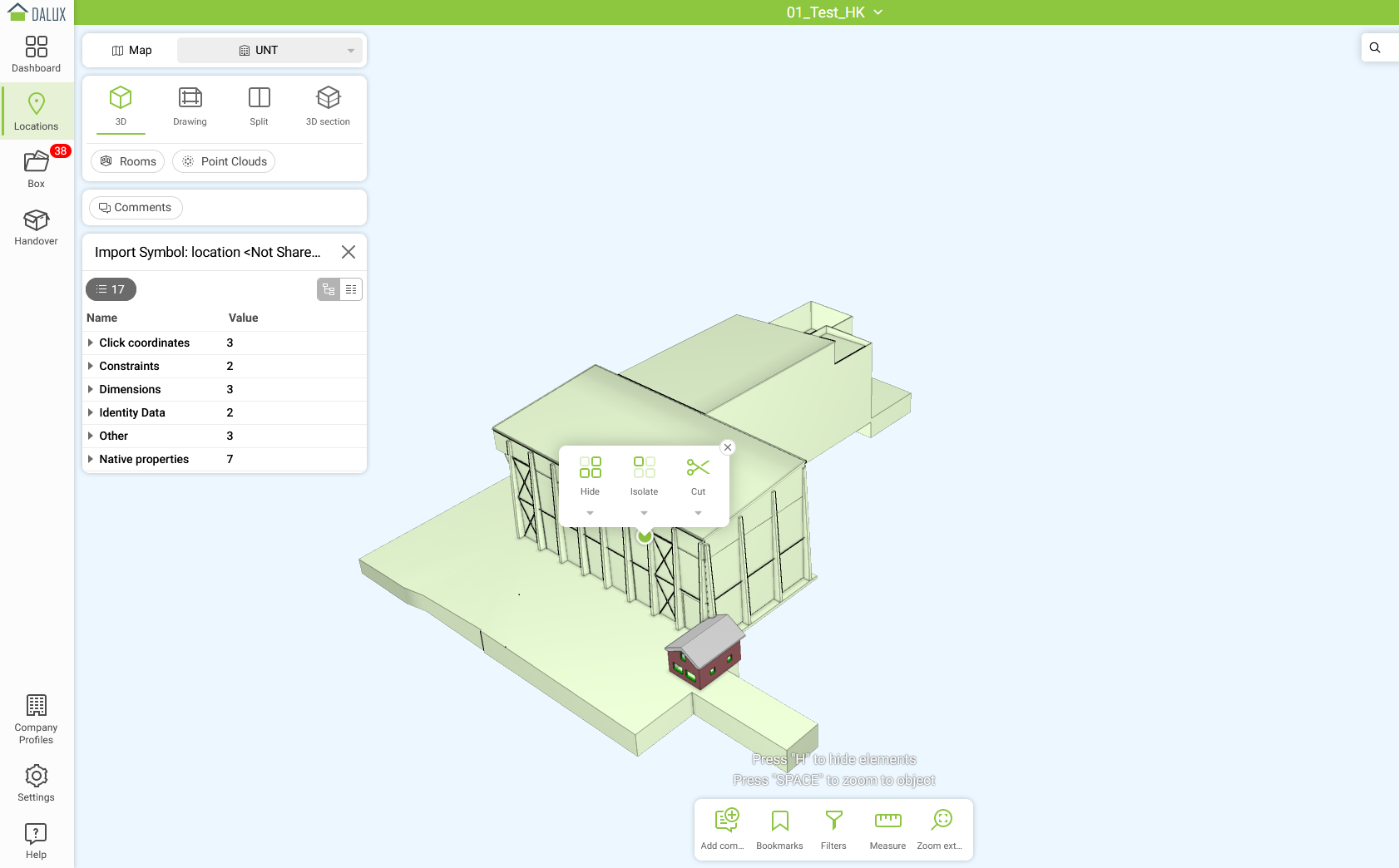

Enako bo model prikazan tudi v Daluxu.
