Revit vtičnik je vtičnik, ki ga je razvil Dalux in se integrira v Revit, podpira različne funkcionalnosti, kot so nalaganje modelov in načrtov, ustvarjanje komentarjev in validacija modela.
V tem članku je pojasnjena namestitev in splošno uporabo vtičnika, vključno z razlago kako ustvariti komentarje direktno iz programa Revit in njegova uporaba pri validaciji modela. Če želite izvedeti, kako poteka postopek nalaganja modela ali načrta s pomočjo vtičnika, lahko preberete ta članek: Uporabite vtičnik Revit za nalaganje in posodabljanje 3D modelov in načrtov.
Pozor
Ta vtičnik deluje samo s polnimi različicami Revita, zato se prepričajte, da vaša različica Revita podpira različico vtičnika. Ko je Revit posodobljen, lahko zaradi neskladja različic z vtičnikom pride do težav.
Kako prenesti in nastaviti Revit vtičnik

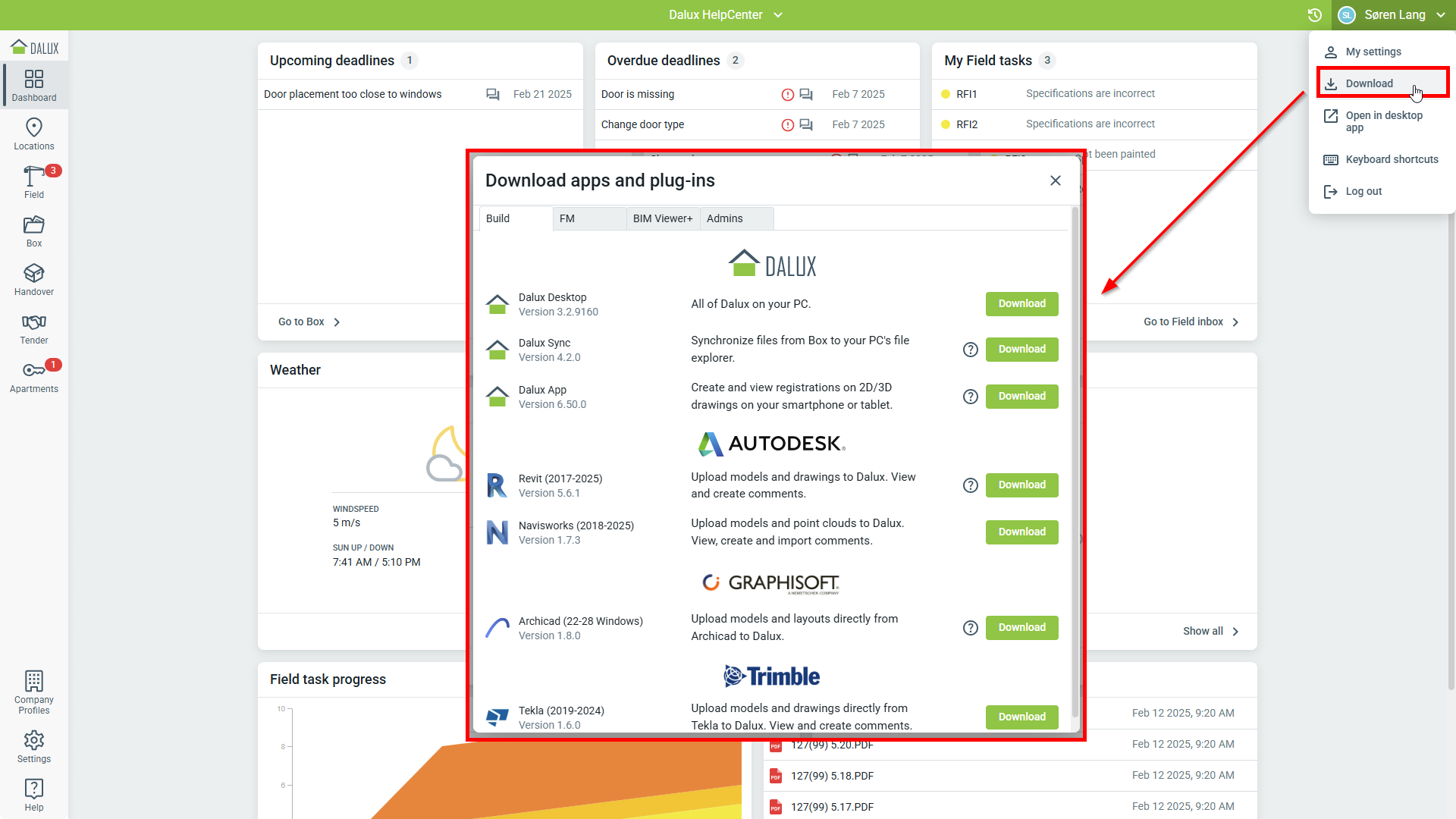

Ko ste prijavljeni v svoj projekt na spletu, izberite svoje ime v zgornjem desnem kotu in pojdite na razdelek Prenesi. Trenutni Revit vtičnik boste našli pod napisom Autodesk:
Tehnične informacije
Za začetek namestitve vtičnika morate zapreti vse zagnane primerke Revita.
Ko prenesete datoteko .msi, jo odprite in sledite navodilom čarovnika za namestitev.

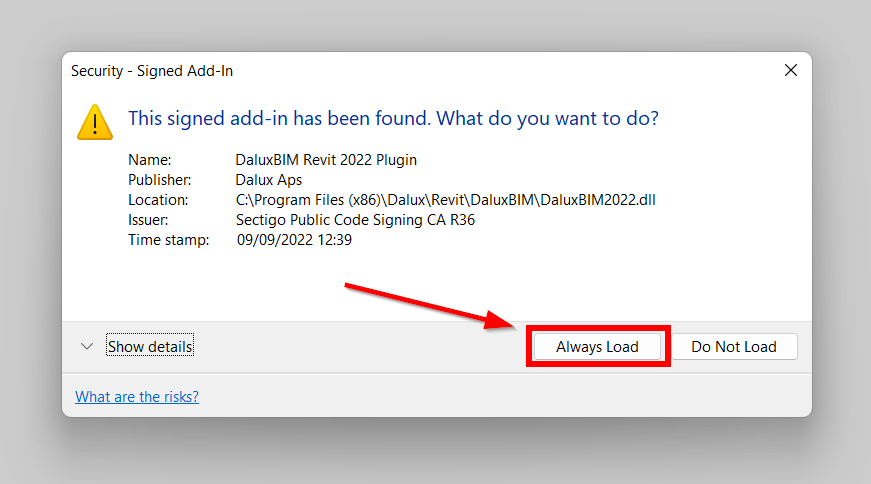

Ko boste naslednjič odprli program Revit, vas bo varnostno pojavno okno na zaačetku vprašalo, kaj želite storiti z Dalux/Revit vtičnikom. Izberite ‘Always Load’:

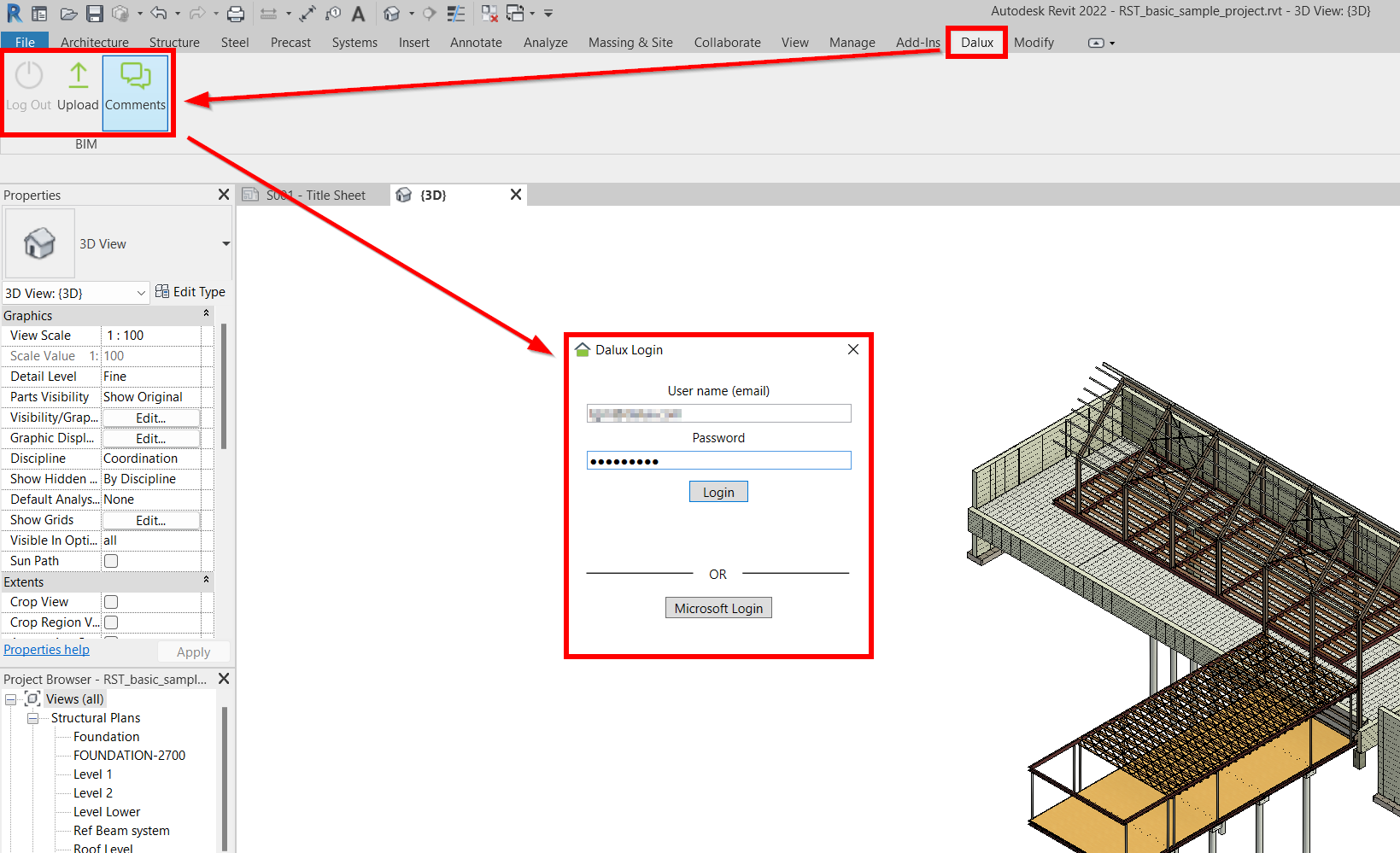

Ko Revit naloži model, najdete Dalux vtičnik pod zavihkom Dalux. Če kliknete Naloži ali
Komentar, se boste morali prijaviti s svojim Dalux računom. Prijavite se v svoj račun s svojimi Dalux poverilnicami:
Kako ustvariti in posodobiti komentarje
Več informacij
Če želite izvedeti več o komentarjih, lahko preberete ta članek o: Kako nastaviti komentarje.
V Komentarjih lahko izberete, za katere od svojih projektov želite prikazati, posodobiti ali ustvariti komentarje:
Ko izberete projekt, se na desni strani okna prikaže stolpec z menijem.
Za dodajanje komentarja izberite Dodaj komentar in ustvarite nov komentar, kot bi to storili neposredno v Daluxu, z izbiro vrste, komunikacijskega kanala, odgovornosti in drugih informacij:
Za ogled obstoječih komentarjev lahko izberete mapo komentarjev in izberete željen komentar. V desnem spodnjem kotu boste videli predogled komentarja. Če želite odpreti komentar na celotnem zaslonu in prikazati vse informacije, preprosto dvokliknite na komentar.
V tem oknu lahko komentar tudi uredite ali nanj odgovorite in ga celo zaprete, če je težava rešena in imate za to dejanje ustrezne pravice.
Integracija validacije modela
Revit vtičnik se integrira tudi s funkcionalnostjo "Validacija modela". S pomočjo te integracije lahko svoj Revit model, na podlagi preverbe kolizij ali metapodatkov v Daluxu, tudi spreminjate.
To storite tako, da v programu Revit odprete datoteko Revit, ki ustreza modelu v projektu Dalux. Nato kliknite ModelValidation, ki odpre instanco Dalux Desktopa, namenjeno samo validaciji modela, kjer lahko izvajate preverjanje kolizij.
Tukaj lahko izvedete preglede kolizij, da vidite, kje se pojavijo težave, nato pa v programu Dalux pod Validacija modela (samo namizna različica) kliknite Odpri v Revitu. Odprl se vam bo Revit in prikazal izbran element:
Z izbranim elementom v Revitu in z informacijami o koliziji v Daluxu lahko na enostaven način v Revitu odpravite odkrita neskladja v modelu/metapodatkih.
